Bambu Lab "Y" Splitter Fitting Insert cho máy in 3D

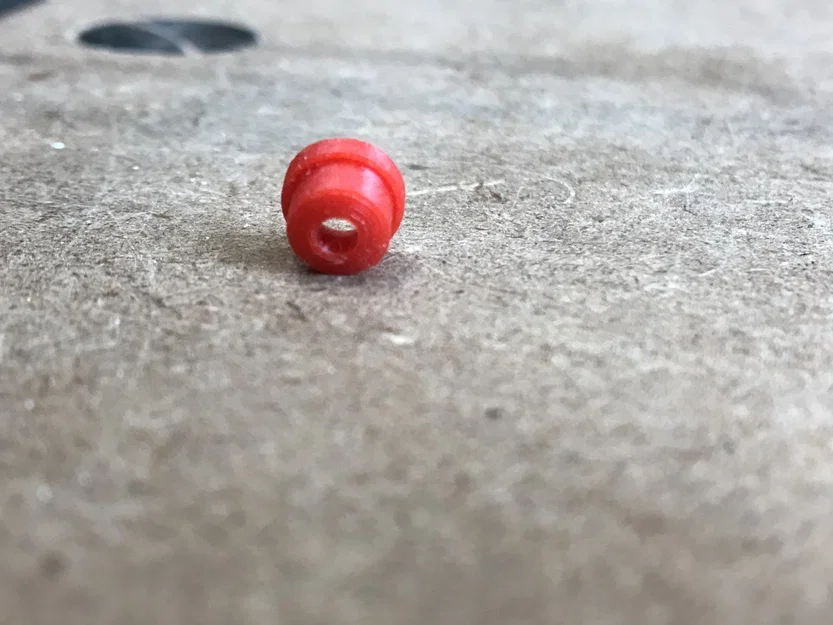

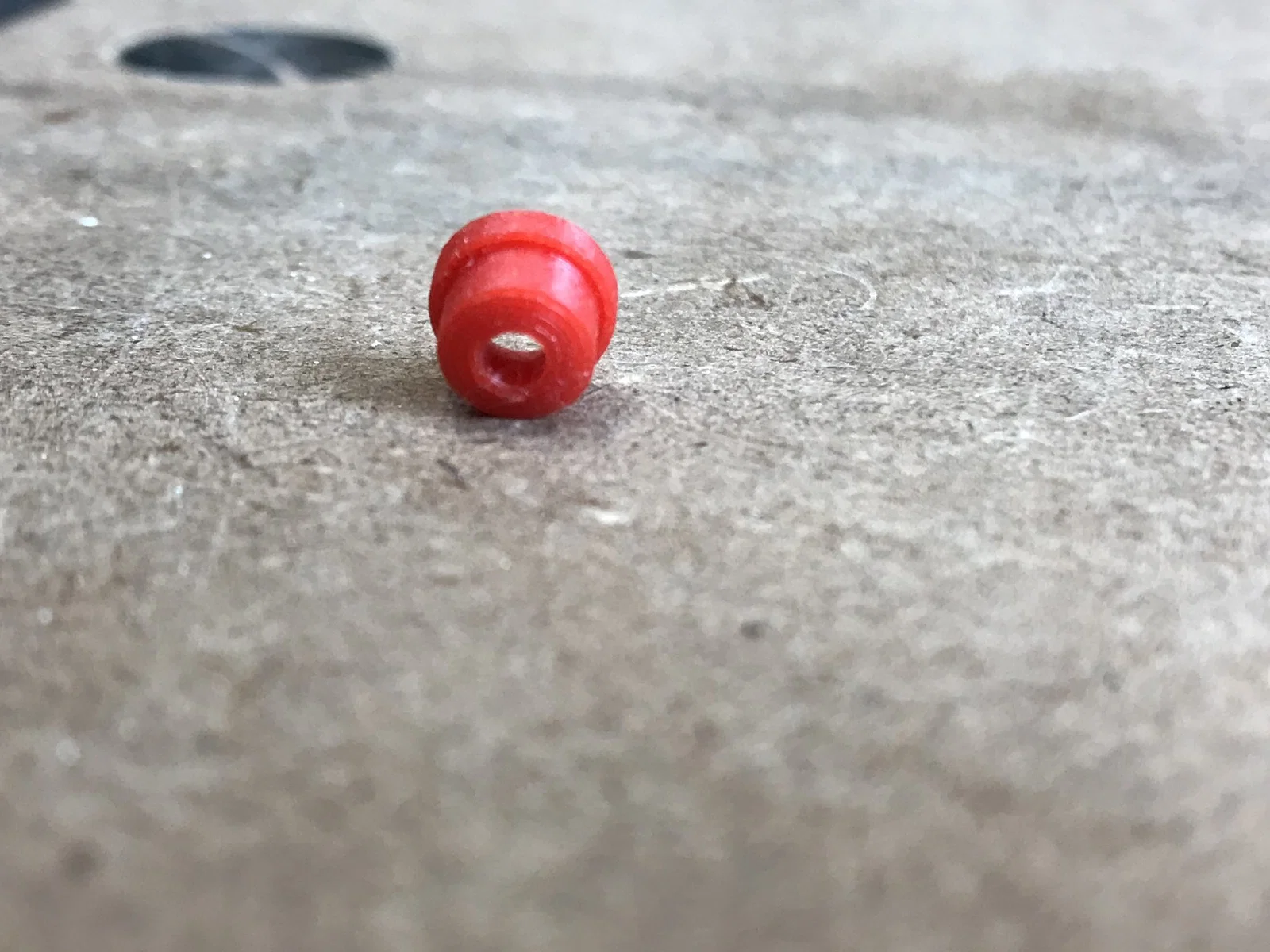

Bộ phận lắp này được chèn vào đầu ren của bộ chuyển đổi “Y” Adapter PC4-M10 PTFE để giảm khả năng sợi filaments bị kẹt khi sợi filaments thoát ra khỏi bộ chuyển đổi “Y” và đi đến máy in.

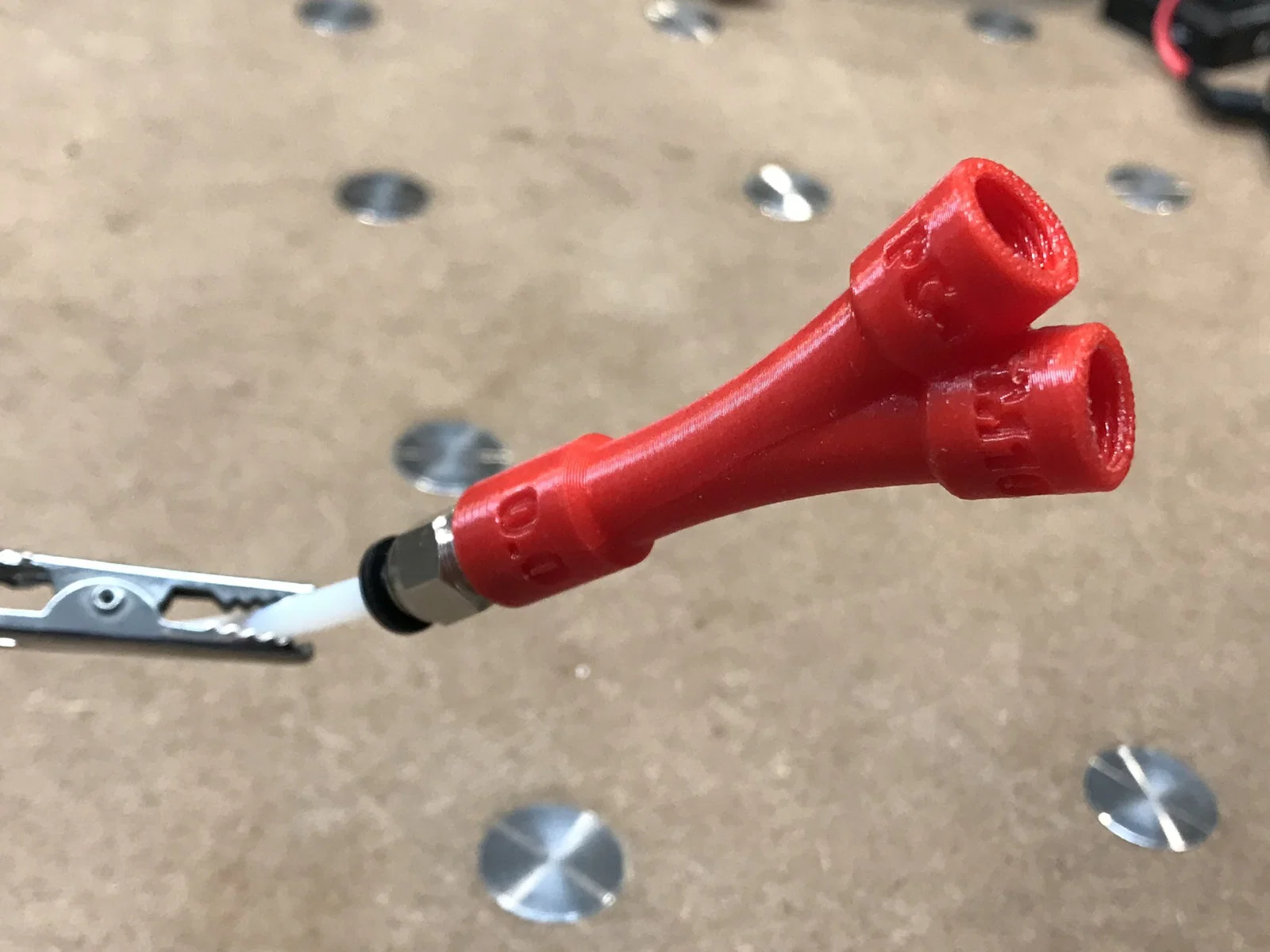

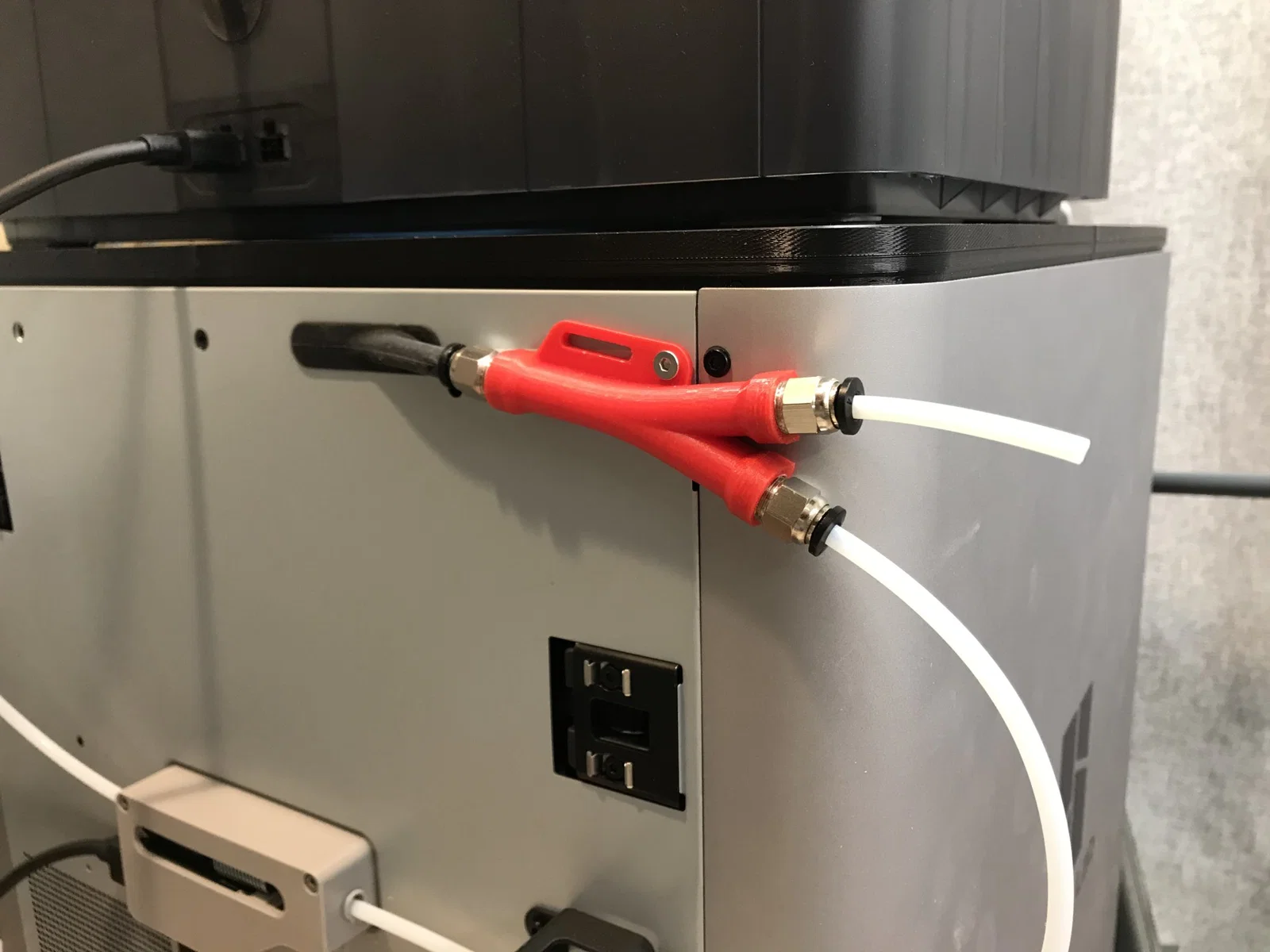

Tôi đã in thiết kế “Bambu AMS No-Catch Y-Splitter PC4-M10” của @EdJohnson, một thiết kế tuyệt đẹp, sử dụng các đầu nối PC4-M10 PTFE. Thiết kế của Ed cho phép bạn lắp đặt sợi filaments từ cuộn bên ngoài mà không cần phải ngắt kết nối ống PTFE từ AMS đến máy in Bambu Lab.

Vì các đầu nối PC4-M10 PTFE có dấu vết gia công và độ thon nhẹ trên ID, tôi đã gặp phải tình trạng sợi filaments bị kẹt tại đầu nối.

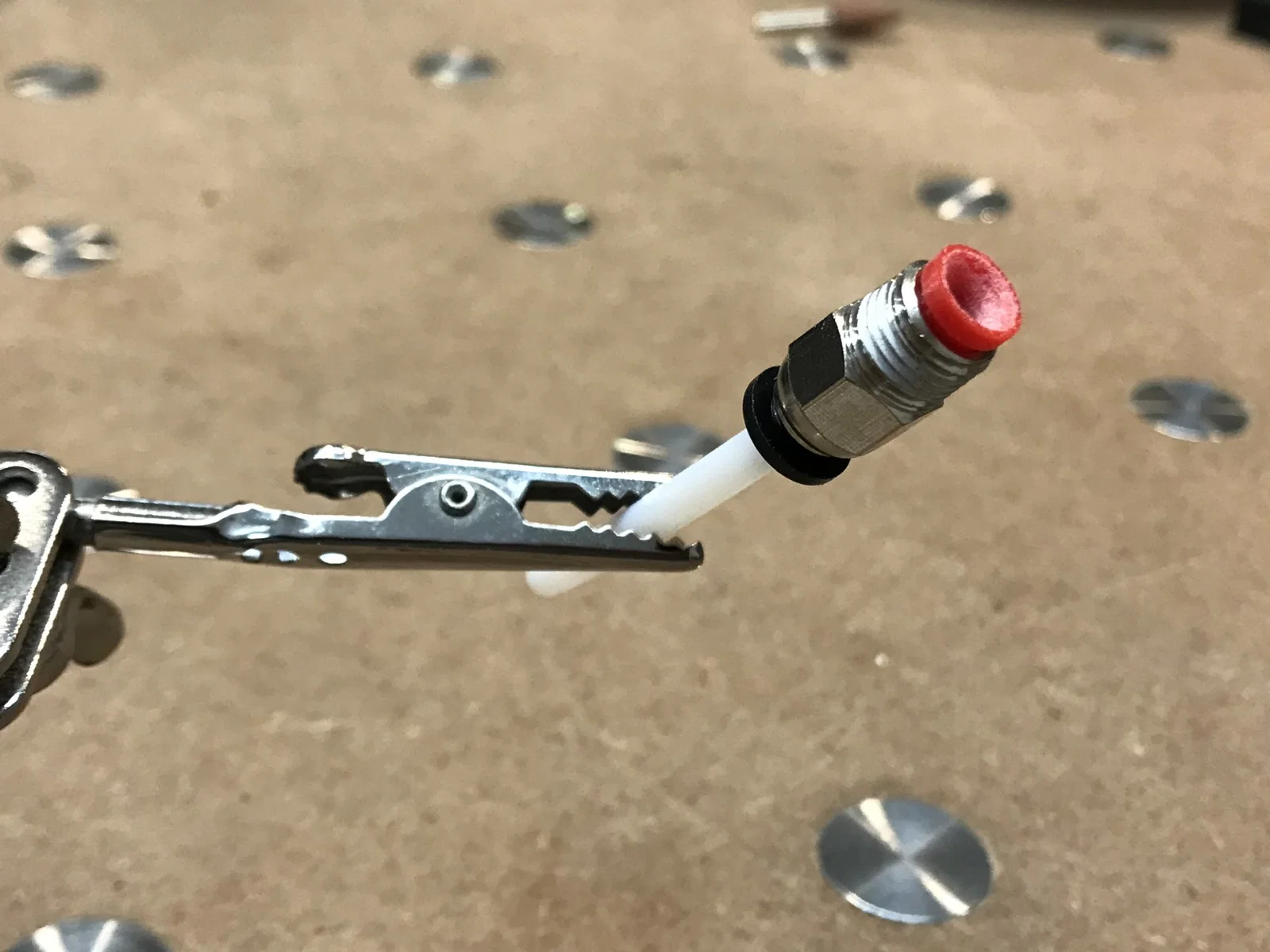

Khi tôi lắp đặt “Bộ phận lắp”, nó đã giúp hướng dẫn sợi filaments vào giữa bộ phận PC4-M10 và loại bỏ tình trạng sợi filaments bị kẹt.

Lưu ý: Điều này được thiết kế cho ống PTFE Bambu Lab: 4mm OD/2.5 mm ID. Nếu bạn sử dụng ống PTFE có ID nhỏ hơn, bạn có thể cần điều chỉnh ID của bộ phận lắp cho phù hợp.

Tôi đã in bộ phận lắp bằng ABS với chiều cao lớp 0.16 mm để giảm thiểu các đường lớp.

Xử lý sau in:

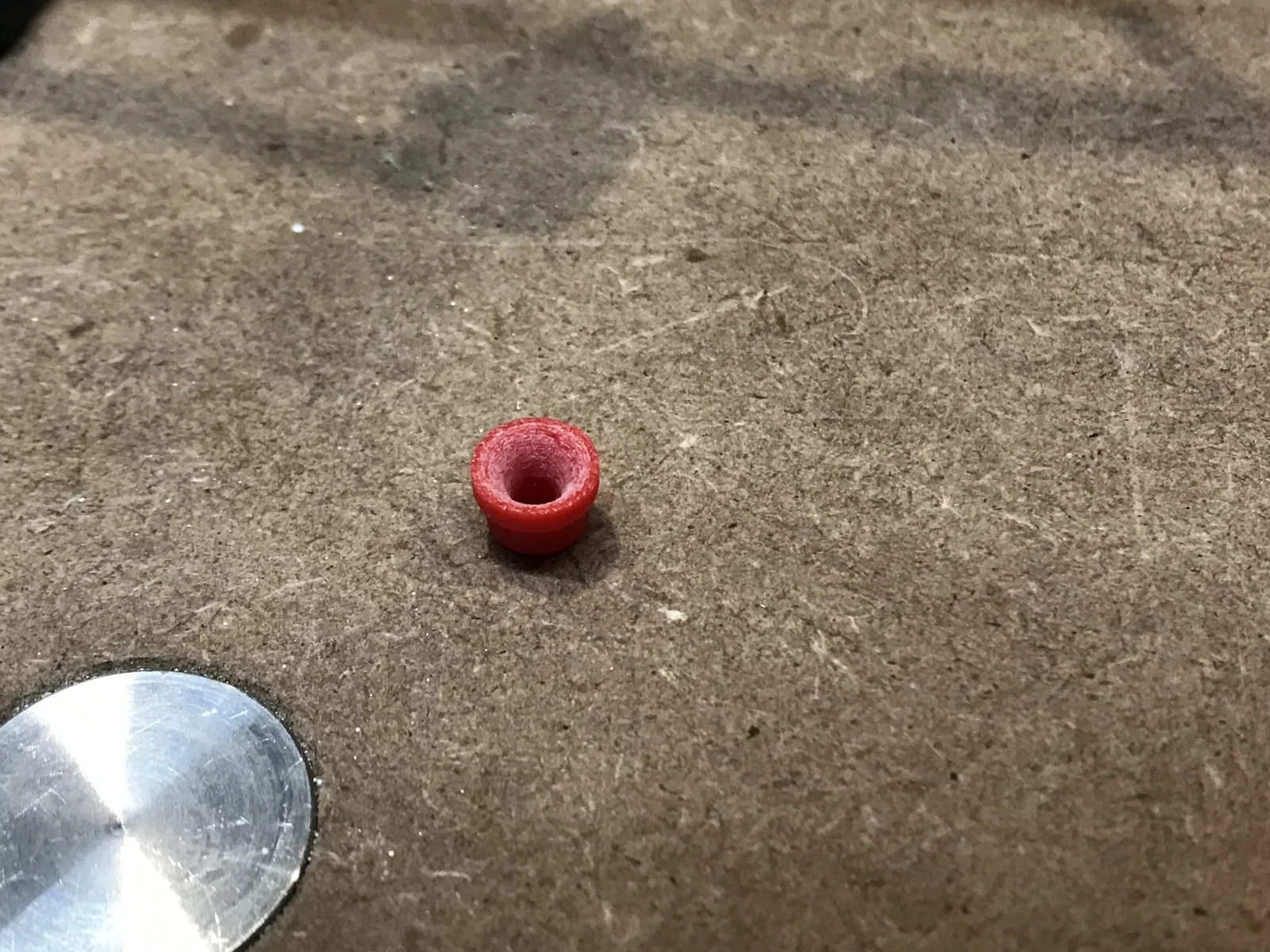

Ngay cả khi in với chiều cao lớp 0.16 mm, tôi vẫn cần nhẹ nhàng chà nhám (320 grit quấn quanh một đầu tăm) đường kính trong của bộ phận lắp để loại bỏ các đường lớp sao cho sợi filaments không bị mắc kẹt.
