Lõi Cuộn Bấm Vào Cuộn Giấy Carton

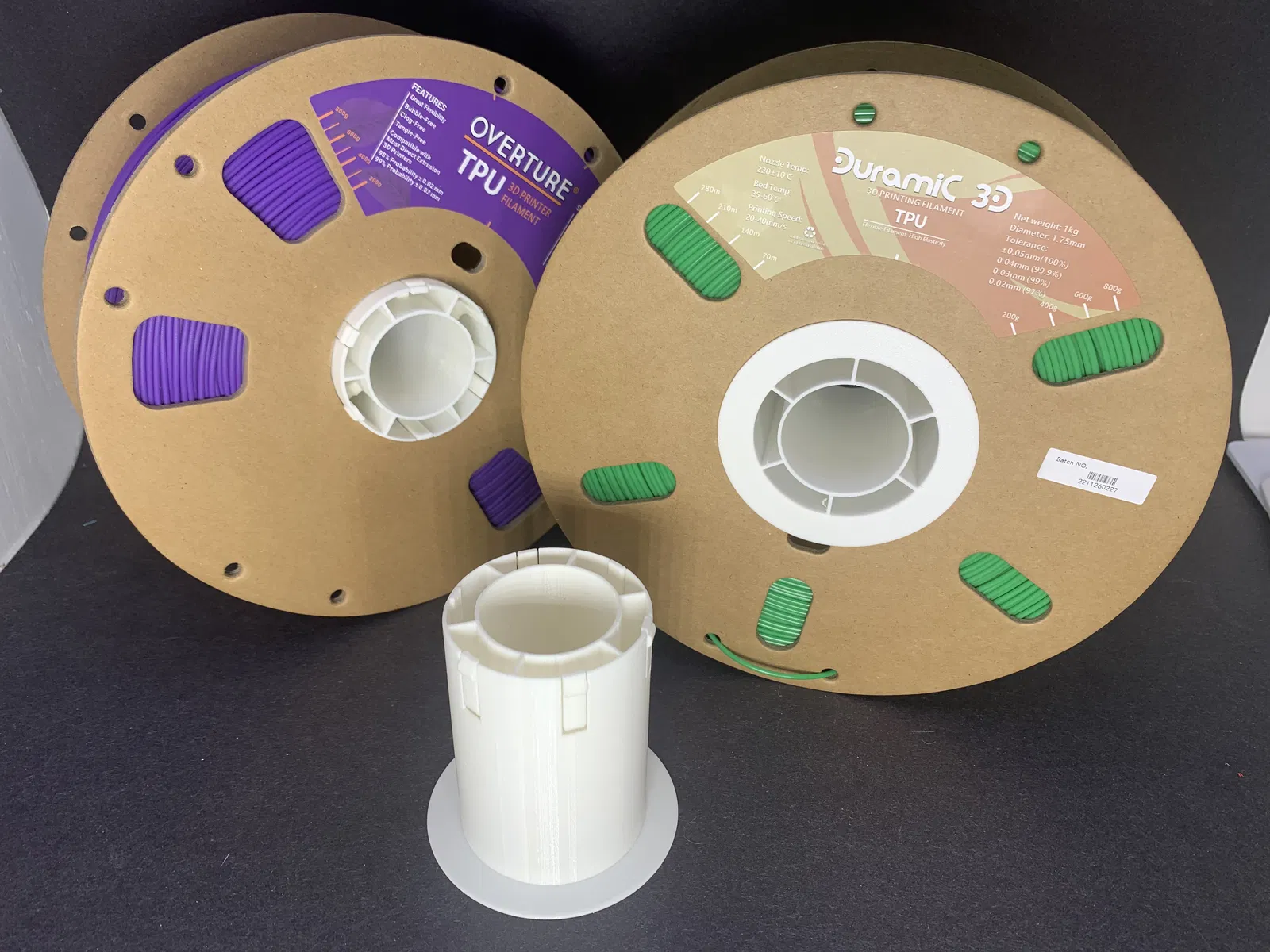

Lõi cuộn có thể bấm vào dễ dàng và tháo ra. Cái này dùng cho các loại cuộn của Overture và Duramic hoặc bất kỳ loại nào có đường kính lõi 54.5-56mm và chiều rộng cuộn lên đến 70 mm.

Tôi đã từng in một cái lõi do người khác làm cho một cuộn khác, nhưng tất cả các kẹp đều bị gãy trong vòng một tháng và nó có một số gờ được thiết kế cho hệ thống mà họ đã tạo ra.

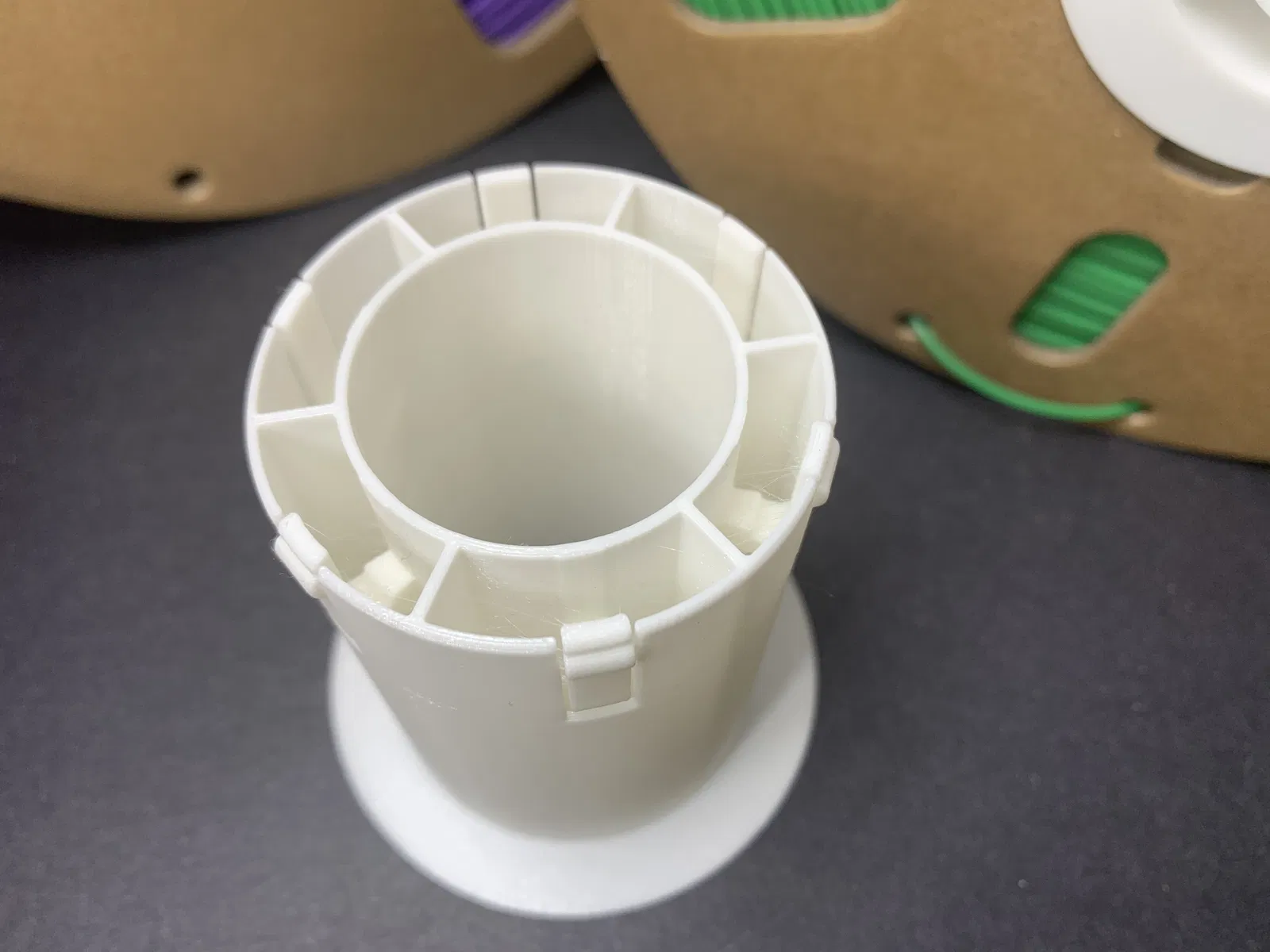

Cái này có 6 cái kẹp được thiết kế để có độ đàn hồi khi lắp và tháo. In không cần hỗ trợ. Tôi cũng đã nâng trọng tâm của cuộn để giảm lực cản. Chất liệu PLA là ổn vì có sự phân bổ ứng suất lớn trong thiết kế.

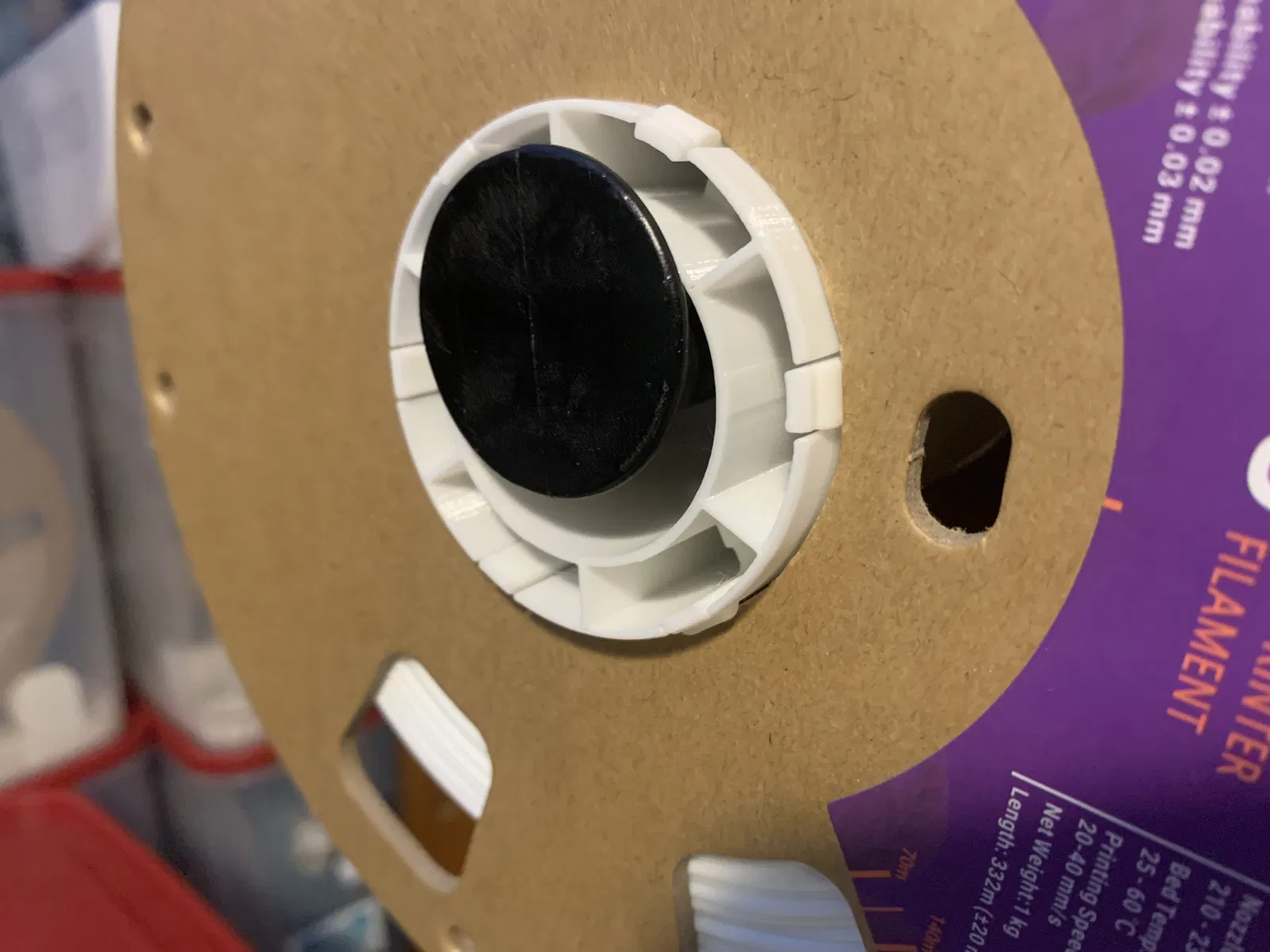

Tôi đã in rất nhiều vật liệu flex. Khi các cuộn bắt đầu xuất hiện bằng giấy carton, có một lực cản đáng kể trên các cuộn đầy khi đặt trên trục máy in. Cái này giúp chuyển động dễ dàng trở lại.

Nếu ai đó cần kích thước khác cho thứ gì đó bạn có, hãy cho tôi biết… đường kính lõi cuộn và chiều rộng cuộn tại lõi.

Sử dụng ban đầu của tôi là cho Overture và Duramic. Nó có đường kính 54.5mm vừa khít và có thể trượt vào cuộn có chiều rộng lên đến 70mm. Do thiết kế kẹp, lõi cuộn cần cách đường kính cuộn thực tế 1mm hoặc 2mm để có thể bấm chắc chắn.

Cập nhật 8/2023:

Lưu ý rằng lõi bấm mới nên được tháo ra bằng cách đưa tay vào và ấn vào mặt sau của kẹp.

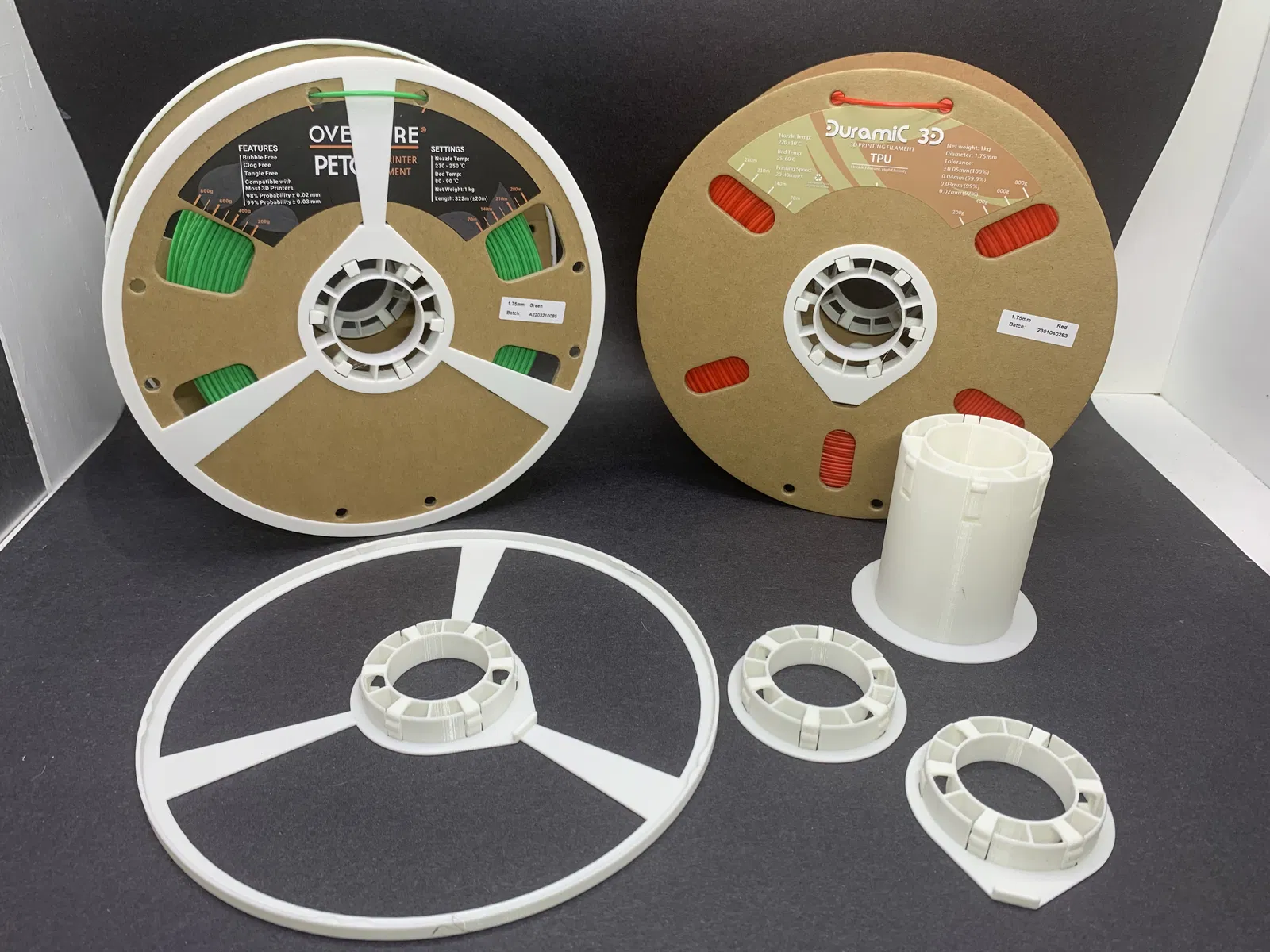

Tôi đã thêm các hub bấm riêng lẻ. Tăng đường kính để làm cho chúng vừa khít và thêm một khóa để ngăn lõi bị dịch chuyển.

Bao phủ hoàn toàn cạnh 200mm với lõi bấm. Dường như phù hợp với thành mỏng hơn của Duramic và cuộn Overture lớn hơn. Tôi đã thêm 5 kẹp nhỏ vào vòng 200mm để ngăn nó bị bung ra. Giấy carton rất mềm và tôi không nghĩ đây là thứ bạn sẽ tháo ra lắp vào thường xuyên. Khi lắp vào cho cảm giác rất chắc chắn.

Cập nhật 12/2023

V2 tăng khoảng cách giữa các tab và vòng ngoài của lõi để có nhiều không gian hơn để đẩy các tab về phía sau.

Thêm ID 199, cái này rất vừa khít. Tôi đã giảm phần nhô ra của tab giữ, có lẽ có thể bớt đi một chút.. nhưng nếu bạn chỉ sử dụng cạnh mà không có lõi thì nó sẽ không đi đâu cả. Không phải là thứ để tháo ra lắp vào. Các lớp lõi giấy tách ra dễ dàng.
