Giá đỡ bút và giá đỡ dao kéo cho LowRider 3 CNC với giày bụi ...

Lưu ý: Hiện có một phiên bản mới, cập nhật của cái này:

LowRider v3 CNC - Giá đỡ phụ kiện thay đổi nhanh không cần dụng cụ - hỗ trợ laser, dao kéo, bút, v.v.

Đây là một phiên bản remix của nhiều phiên bản trước đó — ban đầu được thiết kế cho LowRider 2, giờ đã được sửa đổi cho LowRider 3.

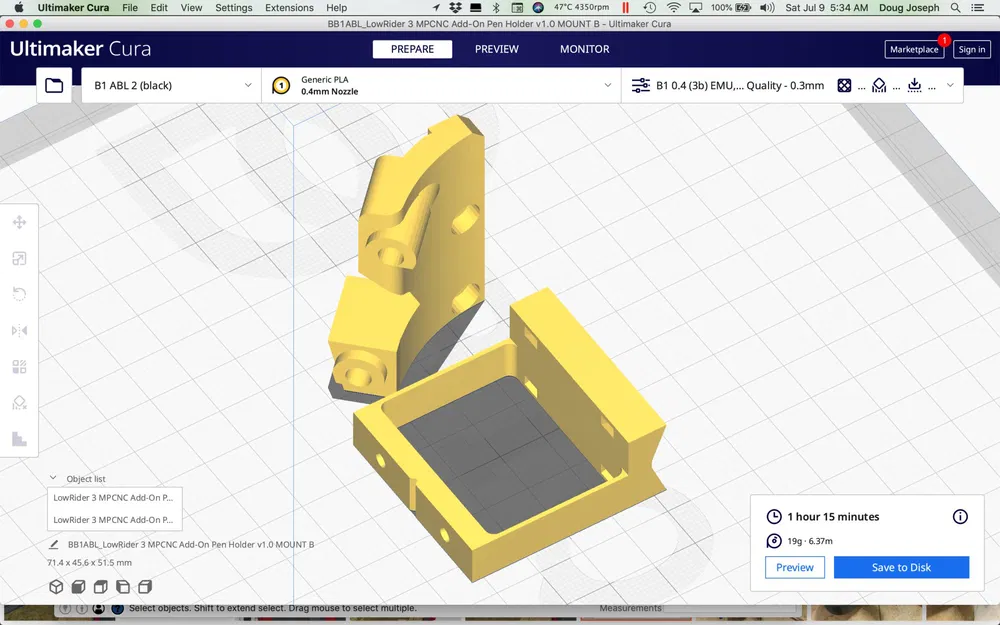

In mà không cần hỗ trợ. In theo hướng đã định. Sử dụng cùng số lượng tường viền và cùng độ lấp đầy như hầu hết các bộ phận của LowRider 3.

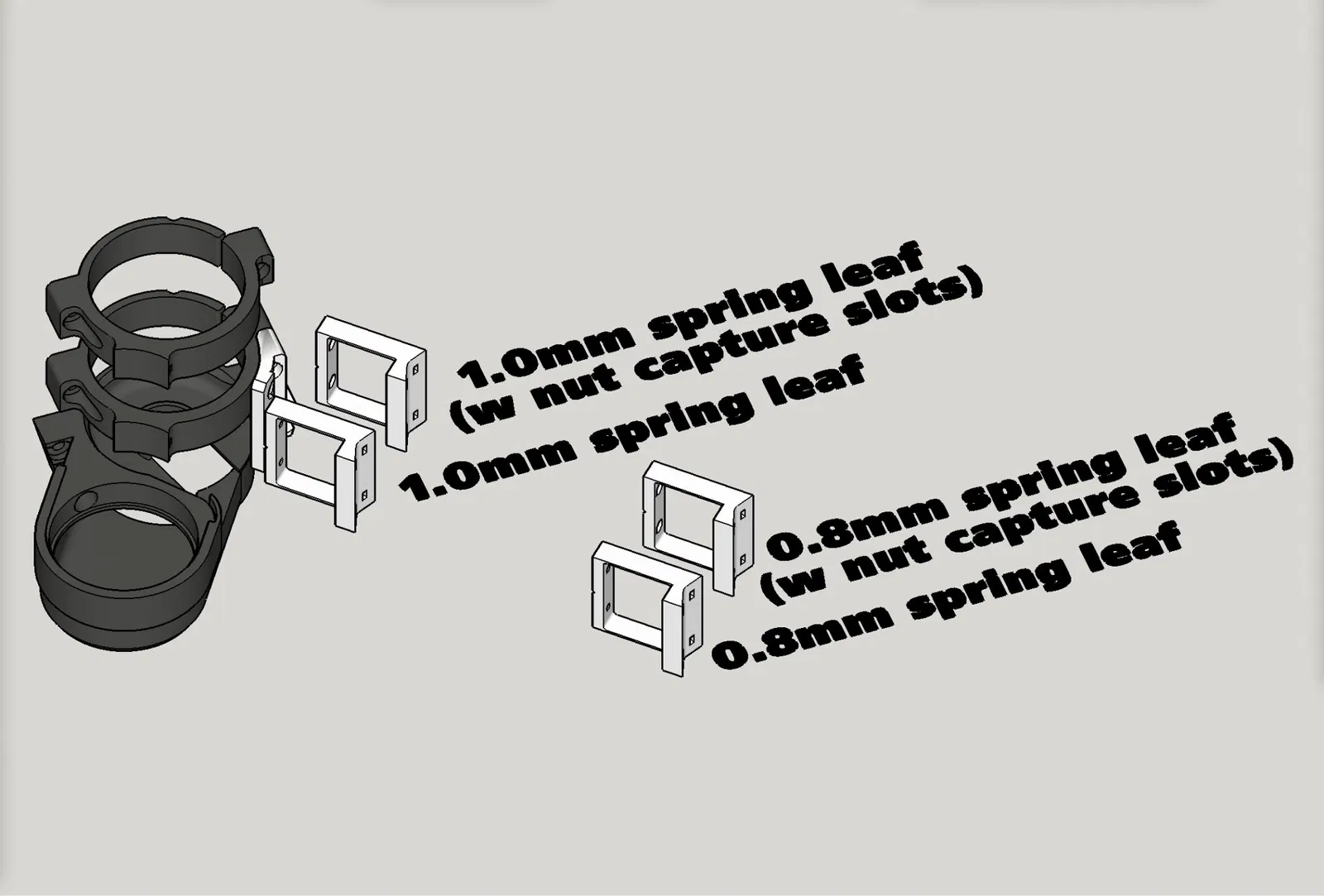

Hai lựa chọn độ dày lá lò xo:

Chọn độ dày mong muốn cho lá lò xo của phần Mount B giữ bút hoặc dao kéo: Có một tùy chọn dày 1.0 mm (giống như thiết kế ban đầu) và một tùy chọn dày 0.8 mm, điều này nên cho phép một phạm vi chuyển động tốt hơn (tức là với ít căng thẳng hơn), bằng cách cho phép khoảng cách nhiều hơn trong chuyển động của lò xo trước khi bút xé giấy, hoặc trước khi dao kéo cắt quá sâu vào vinyl biển hiệu, hoặc bất cứ điều gì khác.

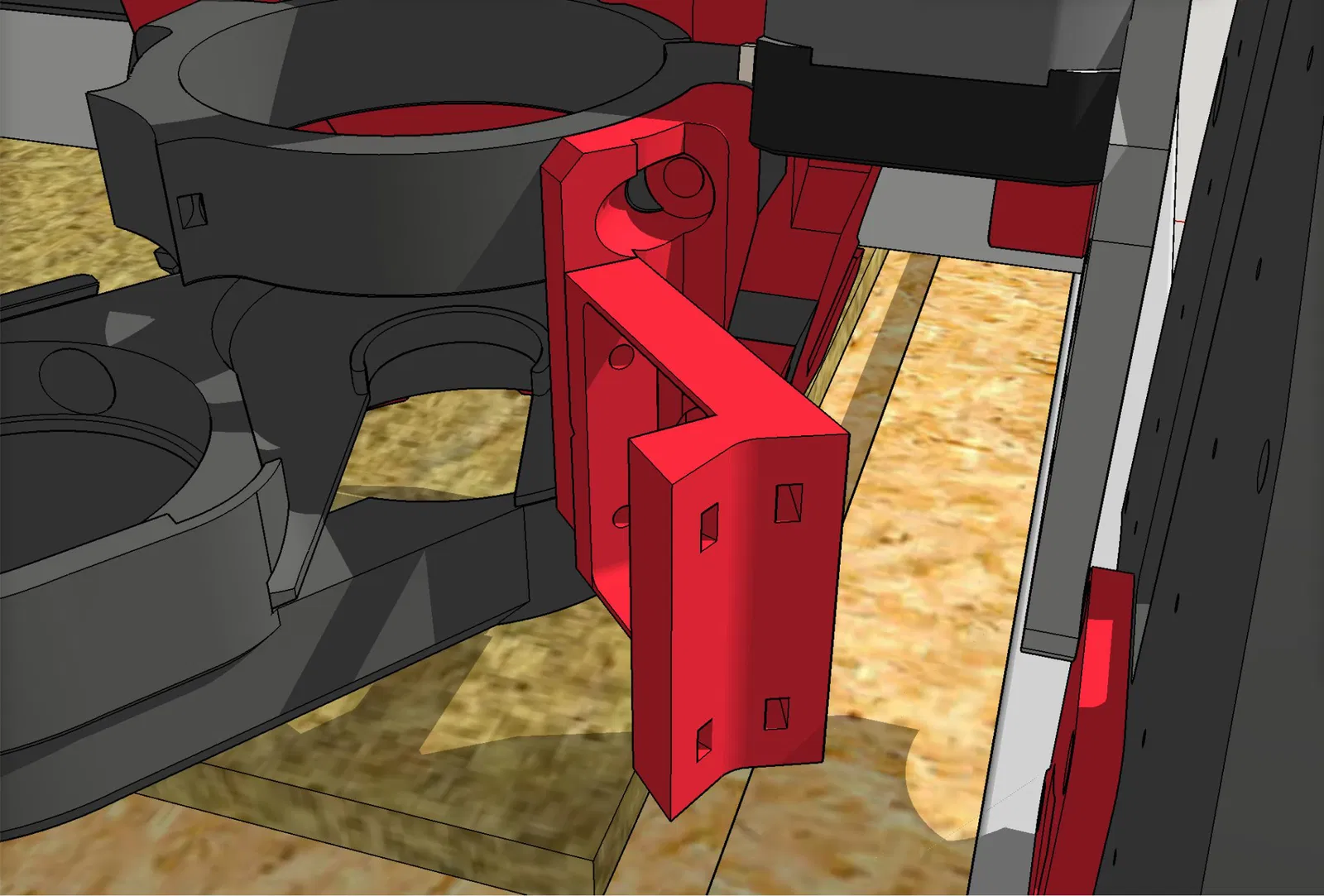

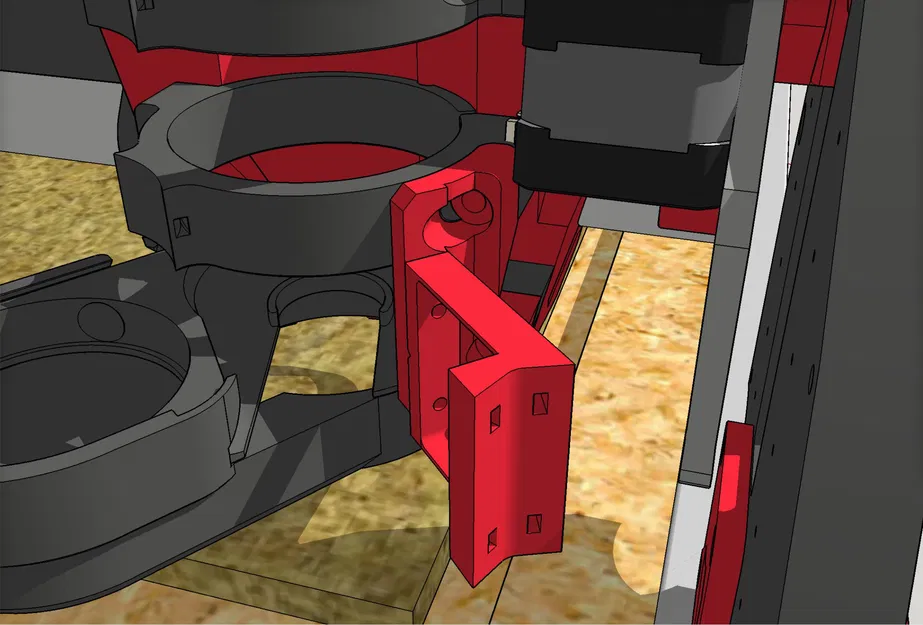

1. Gắn MOUNT B vào MOUNT A — sử dụng hai (2) vít M3 x 10mm và đai ốc. Có các khe "giữ" để giữ đai ốc ở vị trí.
2. Tháo hai vít M5 — một từ bên phải của giá đỡ router dưới, và một từ bên phải của giá đỡ ống hút bụi.
3. Thay thế các vít M5 ở trên bằng những cái dài hơn (khuyên dùng M5 x 45mm), chèn chúng qua phần MOUNT A, sau đó quay lại vị trí ban đầu của chúng. Vặn chặt khá chặt.
4. Sử dụng hai dây buộc, gắn bút hoặc dao kéo hoặc công cụ nhỏ khác mà bạn muốn.

Độ lệch mới của giá đỡ bút cho X và Y (độ lệch từ trung tâm mũi router đến trung tâm cạnh giá đỡ bút — thêm bán kính của công cụ bạn đã chọn vào các giá trị sau):

X = 61.25mm
Y = 61.25mm

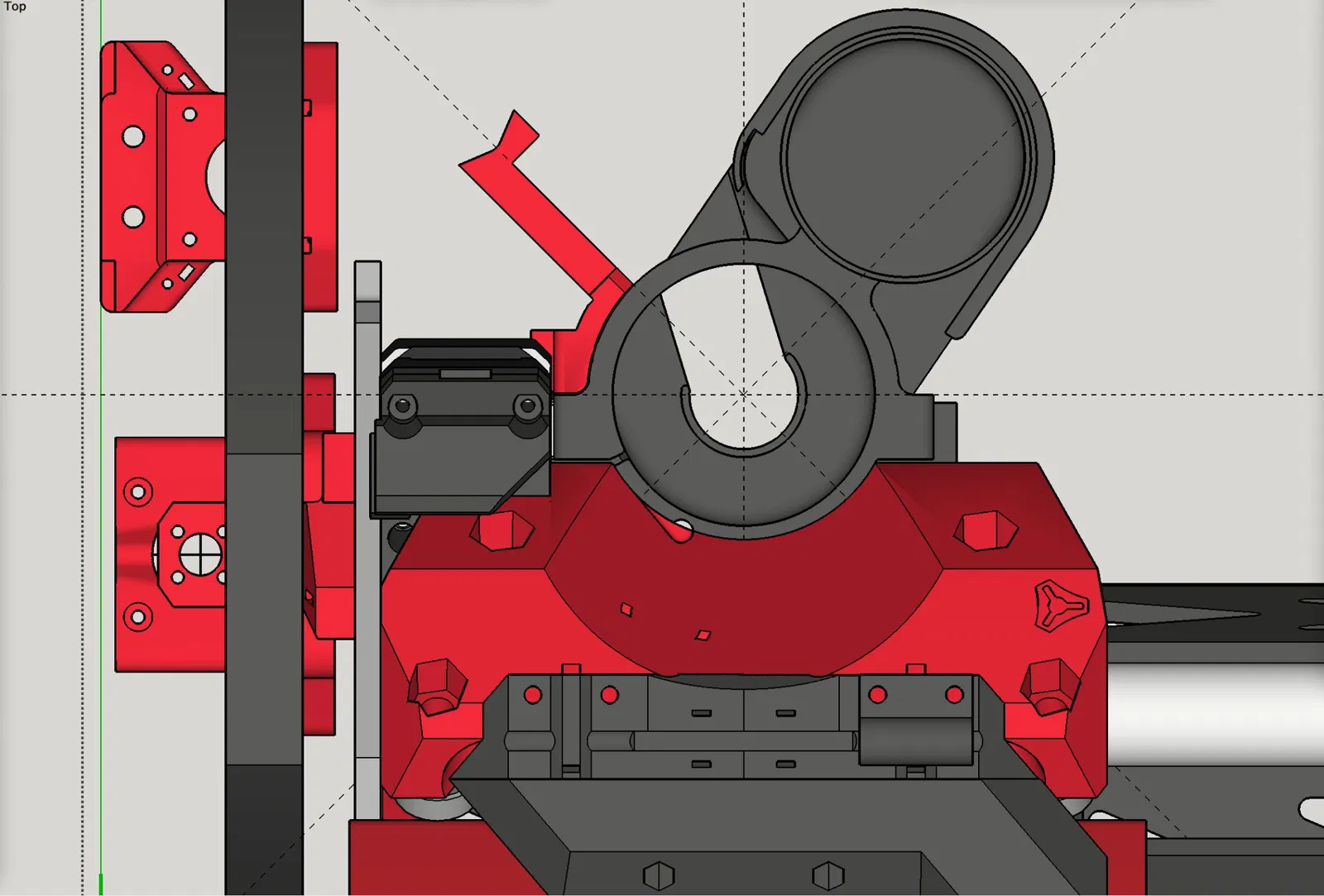

(Nó được thiết kế để nhô ra từ giá đỡ router ở góc 45 độ từ trung tâm của mũi/router.)

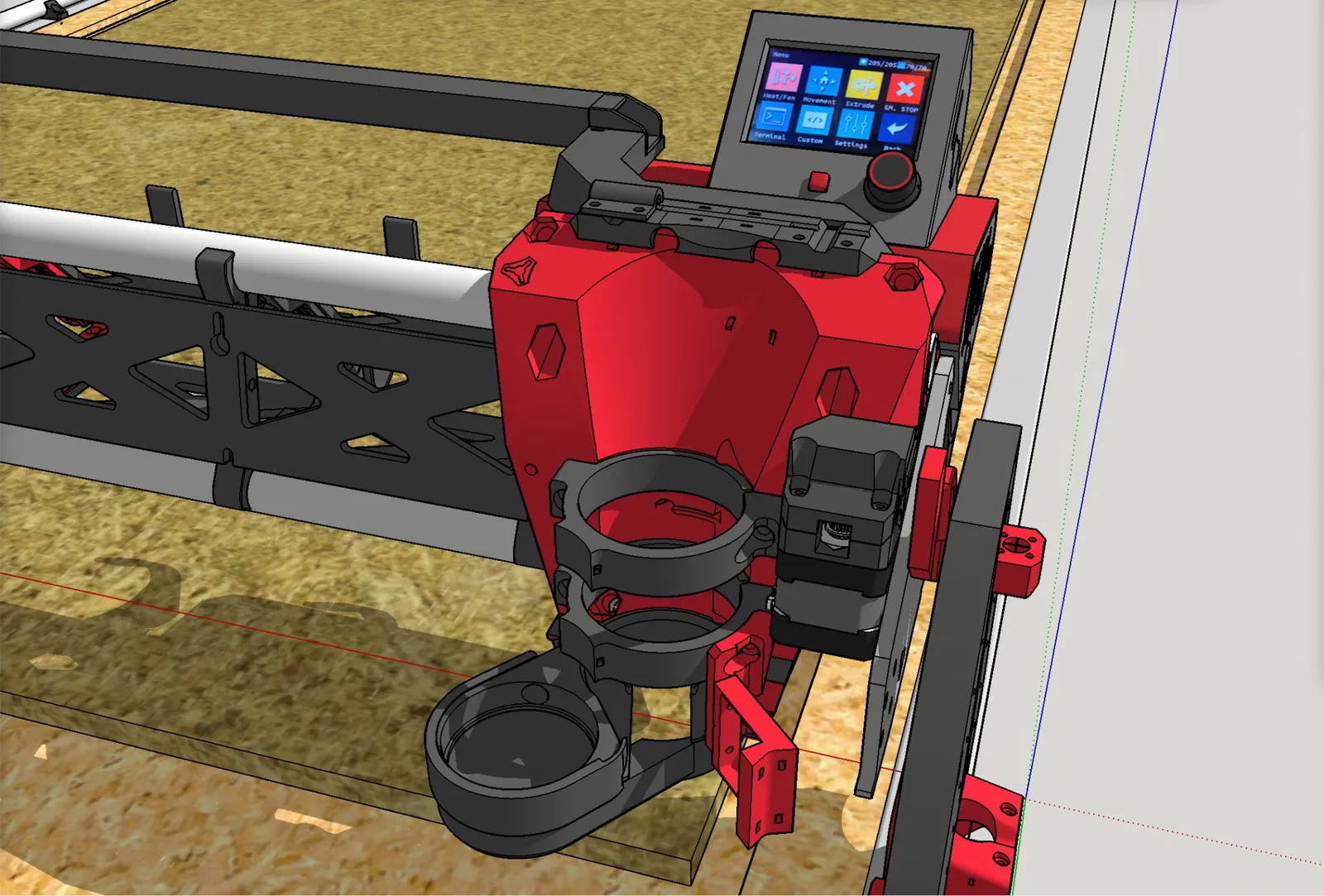

Thiết kế này có thể hoạt động với cả giá đỡ router LR3 gốc & giày bụi (cho ống 48mm) được thiết kế cho router Makita, và cũng có thể hoạt động với phiên bản remix của tôi về giá đỡ và giày bụi đó (cho ống 2.5"), được liên kết bên dưới. Các giá đỡ router khác (như Dewalt) cũng có thể được hỗ trợ nếu chúng dựa trên cùng một thiết kế từ V1 Engineering.

Nhật ký thay đổi:

• Ngày 9 tháng 7 năm 2022: Cập nhật lên v2, chủ yếu vì hiệu ứng lò xo quá cứng. Đã giảm nó bằng cách cắt khu vực lò xo quay trở lại để khớp với các phiên bản trước. Điều này cũng dẫn đến việc làm cho phần này in trong thời gian ngắn hơn và sử dụng ít nhựa hơn.
• Ngày 10 tháng 7 năm 2022: hiện đang cung cấp hai phiên bản của phần "Mount B": một cái có khe giữ đai ốc và một cái không có.
• Ngày 11 tháng 7 năm 2022: hiện đang cung cấp hai độ dày của lá lò xo: dày 1.0 mm (giống như thiết kế gốc) và dày 0.8 mm.
