Giá đỡ bút cho REDUX LowRider 2 MPCNC với ống 2.5

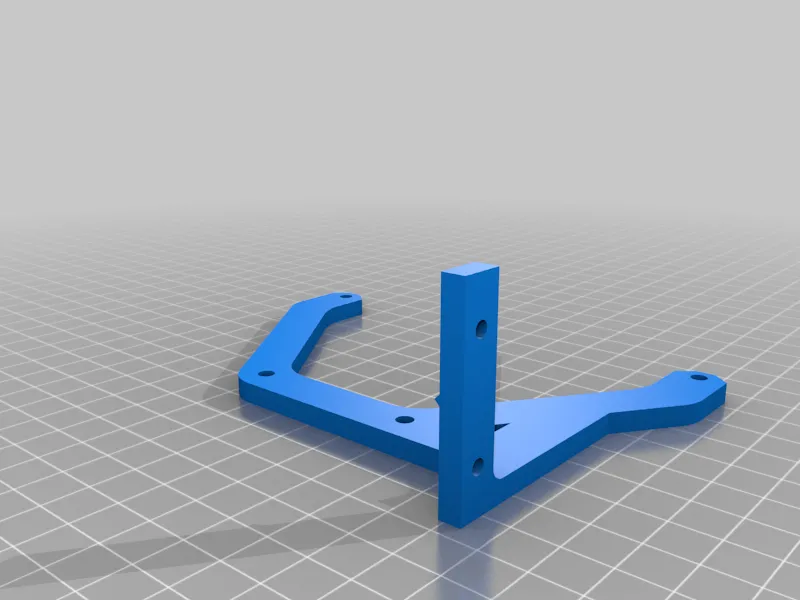

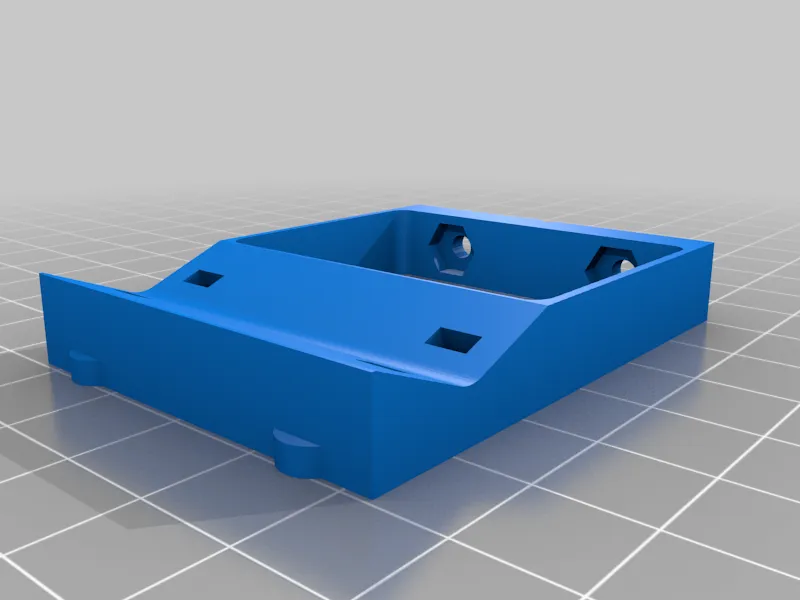

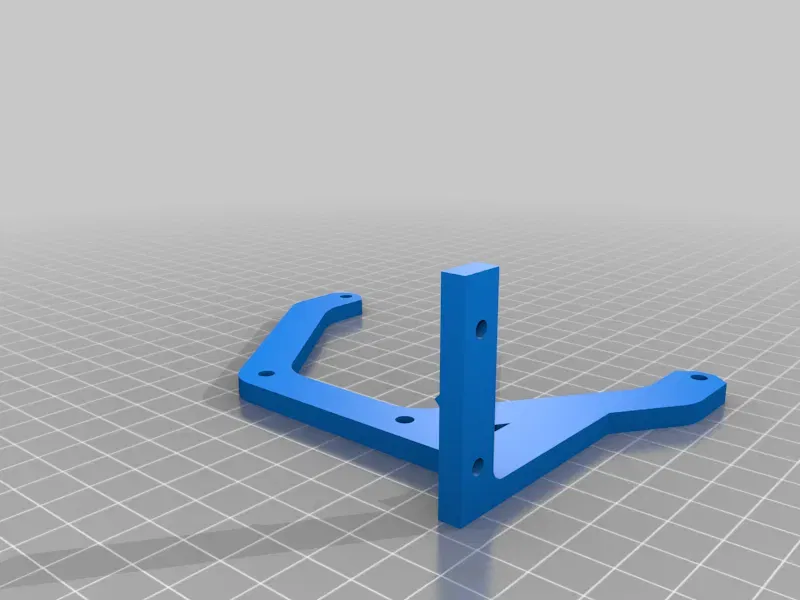

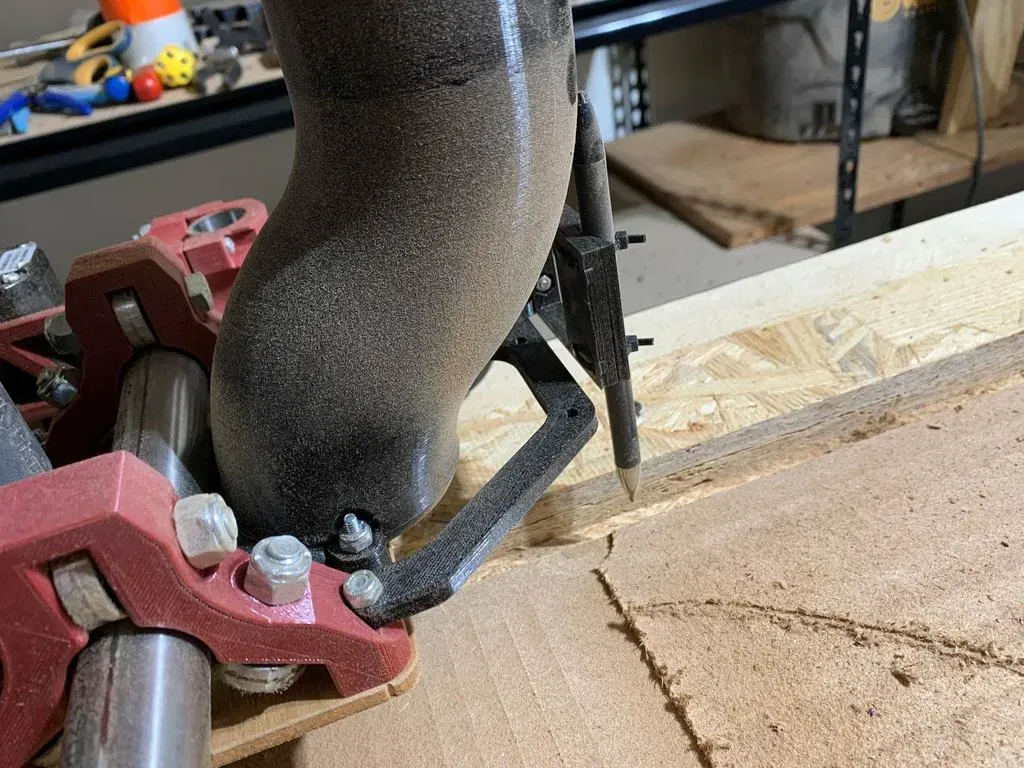

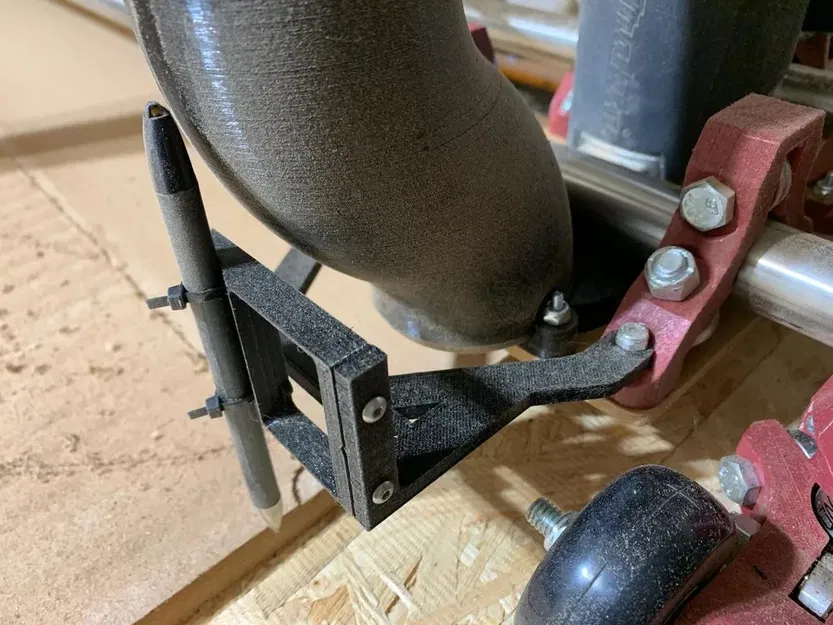

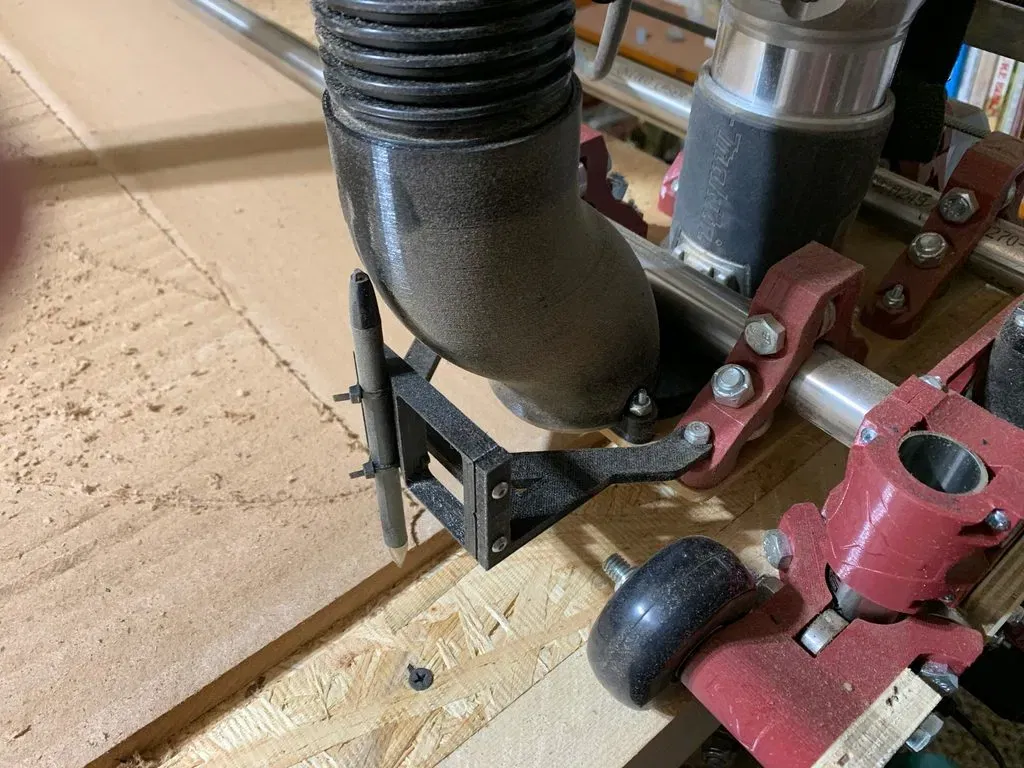

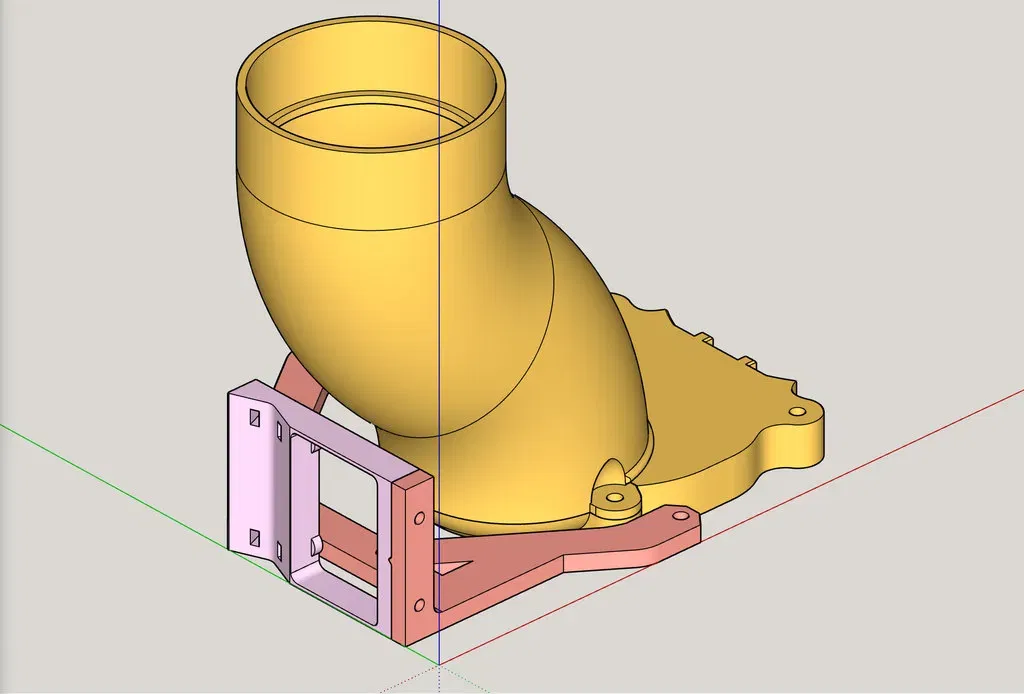

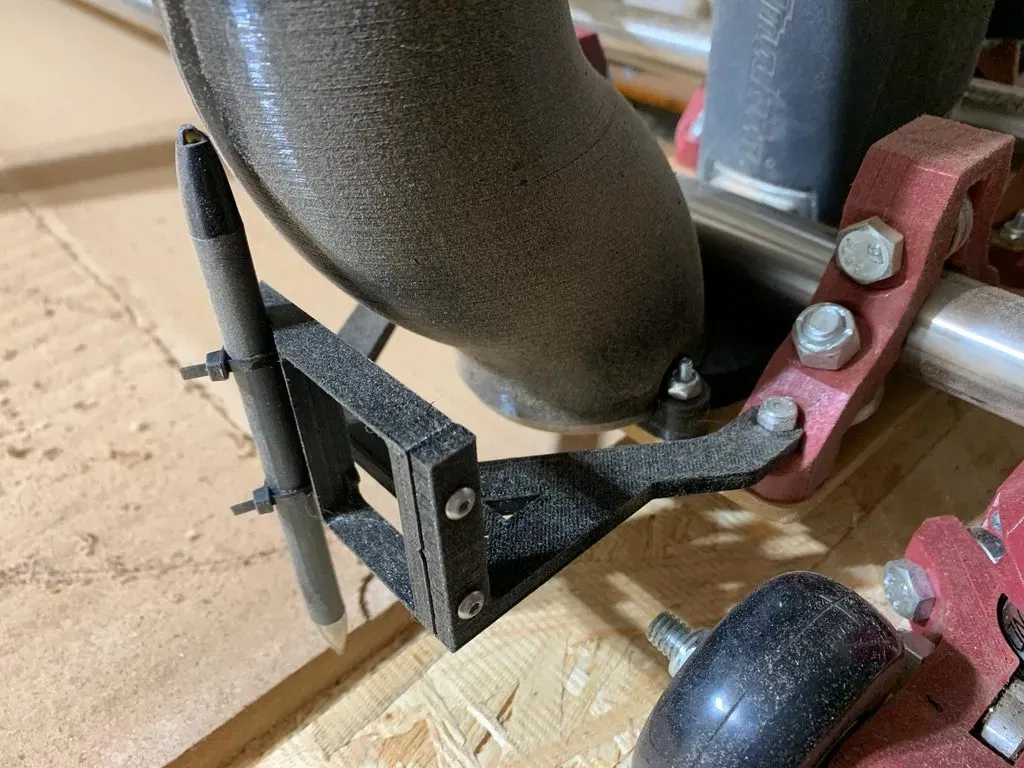

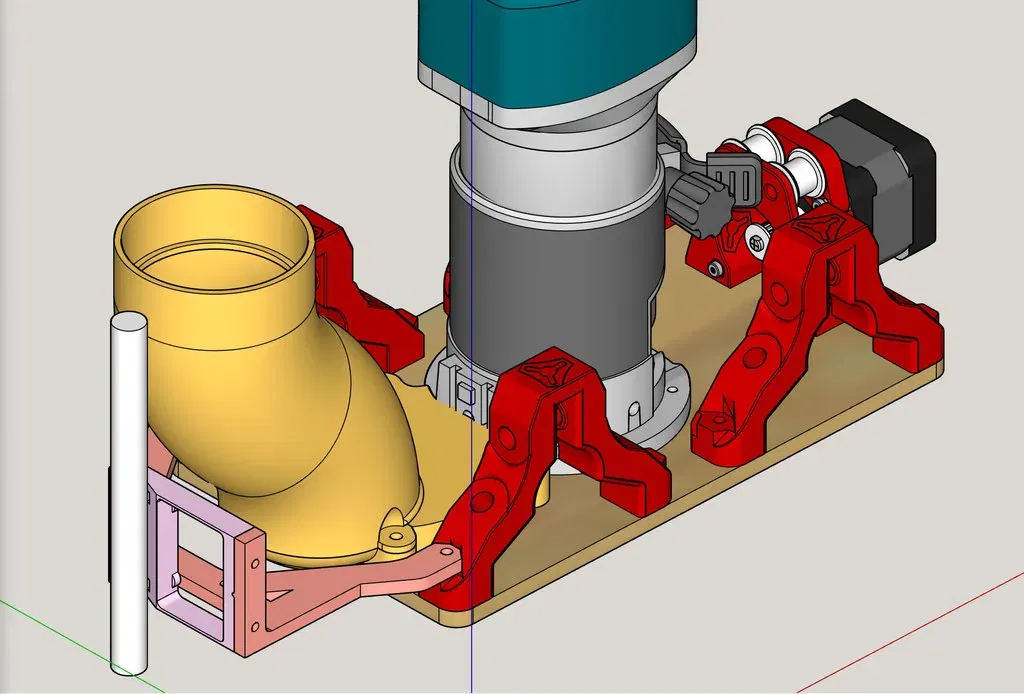

Đây là một bản remix của một bản remix của một bản remix. :-) Tôi thích bản remix đầu tiên — có sẵn ở đây: https://www.thingiverse.com/thing:4978659/ Tôi thích bản remix thứ hai — có sẵn ở đây: https://www.thingiverse.com/thing:4982274 ...Tuy nhiên, tôi đã thiết kế một bộ chuyển đổi giày vac mới để tôi có thể sử dụng ống 2.5" từ một máy hút bụi Vacmaster Pro. Điều đó làm cho giá đỡ bút trước đó của tôi trở nên không sử dụng được. Thiết kế này được tạo ra để khắc phục điều đó. Tôi không thích cách mà nó nhô ra xa trước mặt tấm router. Tuy nhiên, phải có sự hy sinh. Đây là bộ chuyển đổi giày vac mới: 'LowRider2 CNC - Phụ kiện ống - Bộ chuyển đổi Vac-Shoe cho ống Vacmaster 2.5"' https://www.thingiverse.com/thing:5010357 Đây là một bản remix thế hệ thứ 3 của cả "Mostly Printed CNC -Add On- Pen Holder" của Allted ngày 06 tháng 6 năm 2016, và "LowRider CNC Pen and Drag Knife Attachment" của dwooder ngày 14 tháng 8 năm 2017. Cả hai thiết kế đều tuyệt vời. Thiết kế của tôi cho phép gắn một cây bút có thể để nguyên vị trí ngay cả khi router và giày hút bụi đang ở vị trí. Ngoài ra, một điểm thiết kế đẹp trong bản gốc của dwooder là nó "nghiêng các bộ phận chắn" giữ bút để chúng được xoay để đối xứng theo trục X. Tôi đã tiến thêm một bước bằng cách lệch chúng để đầu bút (ngòi viết) được căn giữa theo trục Y. Việc đó giúp dễ dàng căn chỉnh router khi đến việc đặt lại trục X. Trong các ảnh chụp màn hình ở trên, được làm nổi bật bằng vàng, bạn có thể thấy thiết lập giày hút bụi mới cho ống Vacmaster Pro 2.5". Việc sử dụng bản remix này có nghĩa là không sử dụng bản gốc "Mostly Printed CNC -Add On- Pen Holder" của Allted ngày 06 tháng 6 năm 2016. Phiên bản này yêu cầu bút được gắn trực tiếp (đến phần B). Phần của Allted không cần thiết cho thiết kế này. Nếu bạn tự hỏi tại sao tôi không ghép hai phần này (A và B) thành một, đó là vì cách mà in 3D hoạt động. CÁCH CÀI ĐẶT: 1. Gắn Phần B vào Phần A - sử dụng hai (2) vít M3 x 10mm và đai ốc. Có các khe "bắt giữ" để giữ đai ốc ở vị trí. 2. Gỡ bỏ các đai ốc khóa phía trước giữ hai phần "LR2_X_mount.STL" (được hiển thị trong một trong các ảnh chụp màn hình). Hy vọng rằng các vít hiện có của bạn đủ dài để phù hợp với phần bổ sung này. (Các vít của tôi thực sự đủ dài). Nếu không, hãy thay thế các vít đó bằng những cái dài hơn. Đặt thiết kế 2 phần này vào vị trí như đã chỉ ra. Cài đặt lại các đai ốc khóa lên các vít. Bây giờ bạn nên sẵn sàng sử dụng dây buộc để gắn một cây bút để vẽ (hoặc dao để cắt). Cho tôi biết trong phần bình luận nếu bạn có bất kỳ câu hỏi nào. ### Cài đặt In Máy in: Snapmaker 2 Bệ: Không Hỗ trợ: Không Lấp đầy: 20% đến 30% là ổn Vật liệu: PLA Danh mục: Công cụ Hũ tiền tip PayPal của tôi: https://paypal.me/design8studio Nhiều bản remix LowRider 3 CNC khác nhau: - Bộ sưu tập LowRider 3 CNC Xem tất cả các mô hình và bản remix của tôi trên F3D: - Mô hình 3D Design8Studio *Liên kết sản phẩm Amazon là liên kết liên kết.
