Cửa chặn trục vít mở cho Prusa Mk3s & MMU2s - Bản chỉnh sửa

20/12/2023 Đã thêm mô hình STEP cho ai muốn thử nghiệm.

Cảm ơn Martin đã cung cấp mô hình. Điều đó đã giúp tôi đỡ bực bội khi lắp bộ phận Prusa và phát hiện ra tôi phải tháo rời bộ đùn để kiểm tra và bảo trì bình thường các bánh răng truyền sợi filament.

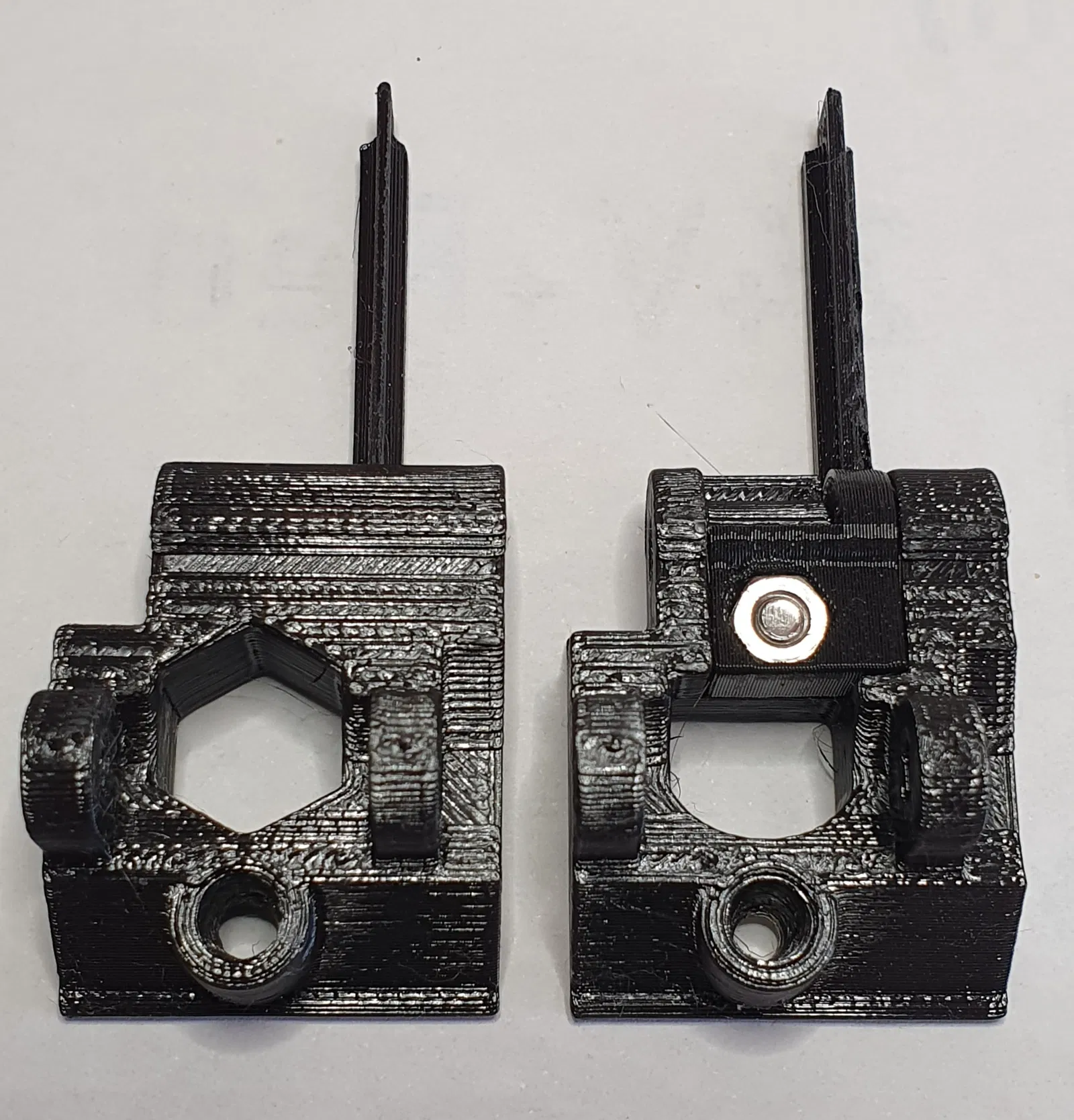

So sánh mô hình với mô hình Prusa hiện tại cho thấy con đai ốc được thêm vào rất gần với thân bộ đùn bên trong, chỉ chạm. Cũng có vẻ có một khoảng trống dưới con đai ốc mới. Tôi đã đọc bình luận về cánh tay khác với mô hình Prusa. Có lẽ điều này là để cải thiện hiệu suất?

Tôi không biết, nhưng tôi đã thấy mô hình này ngay khi tôi đang sửa đổi bộ đùn MK3S+ của mình cho MMU2S và không muốn tạo ra bất kỳ sự khác biệt nào có thể ảnh hưởng đến hiệu suất.

Vì vậy, tôi đã tải xuống mô hình và so sánh nó với mô hình Prusa.

Những thay đổi đã thực hiện là:-

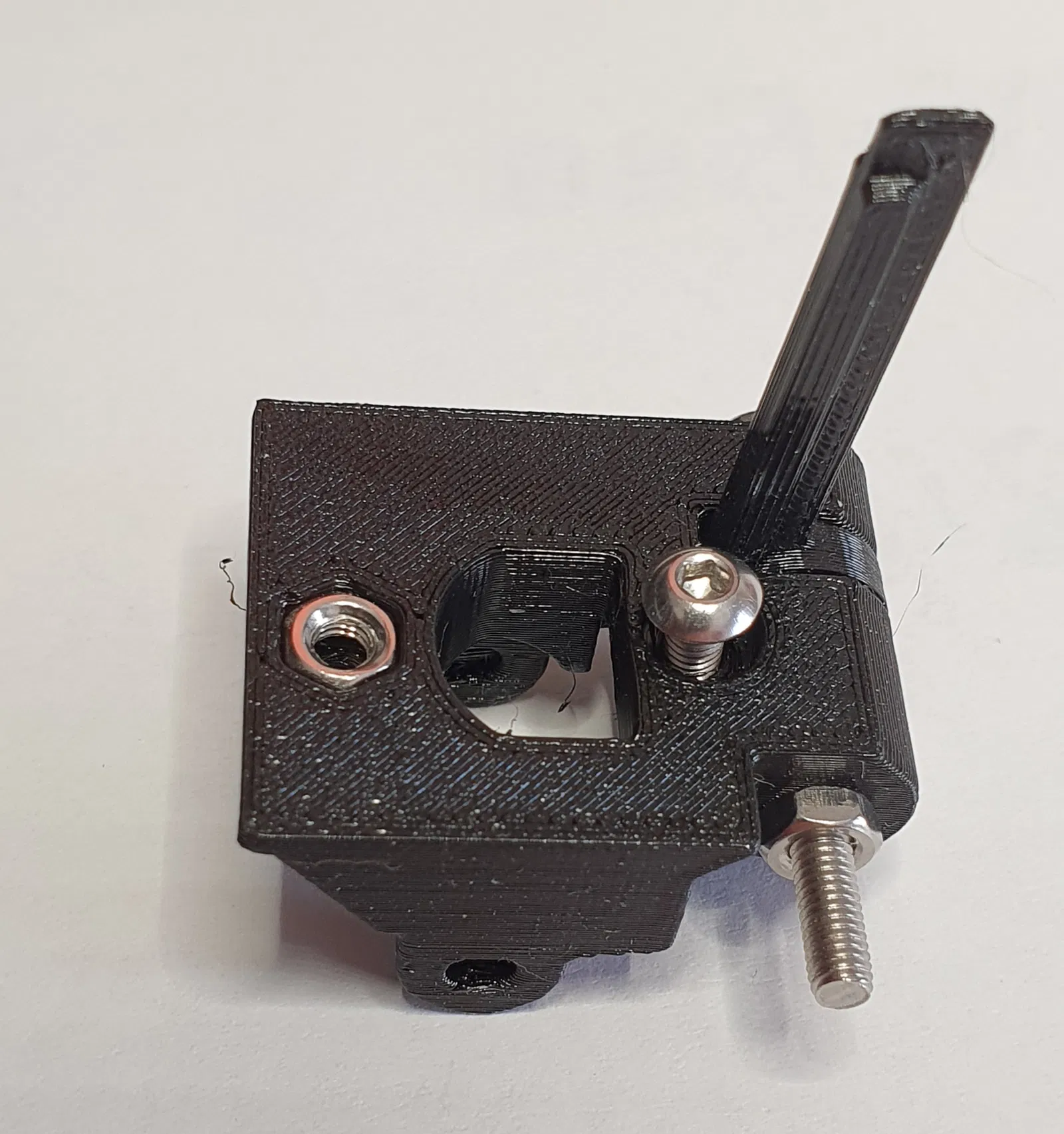

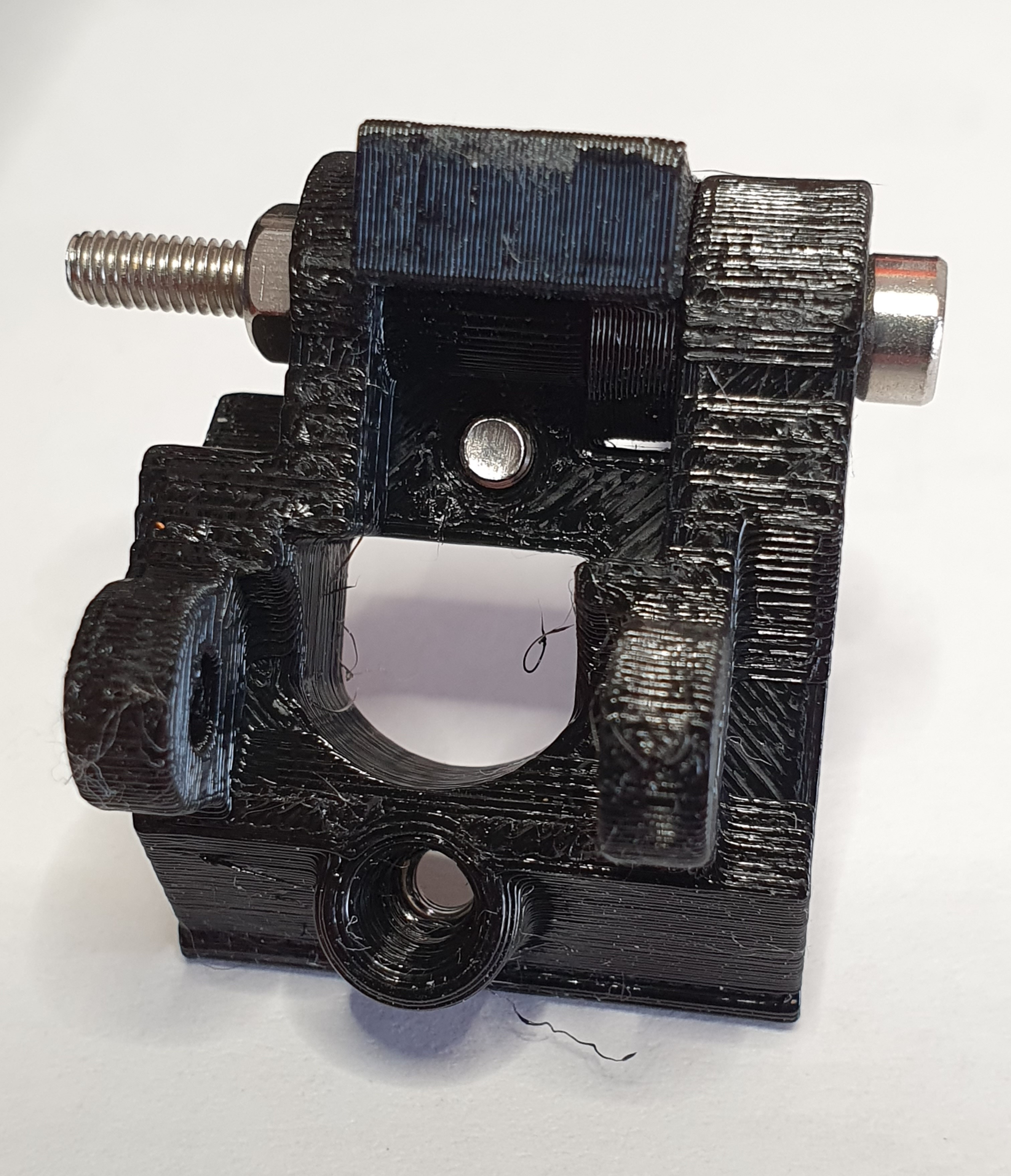

Trục vít M3x8 và đai ốc đã được định vị lại để đảm bảo chúng không nhô ra ngoài đường viền của mô hình Prusa, ngoại trừ bên ngoài nếu sử dụng vít đầu ổ cắm. Trục vít đầu nút là lý tưởng. Mô hình bây giờ nằm trong phạm vi của mô hình Prusa.

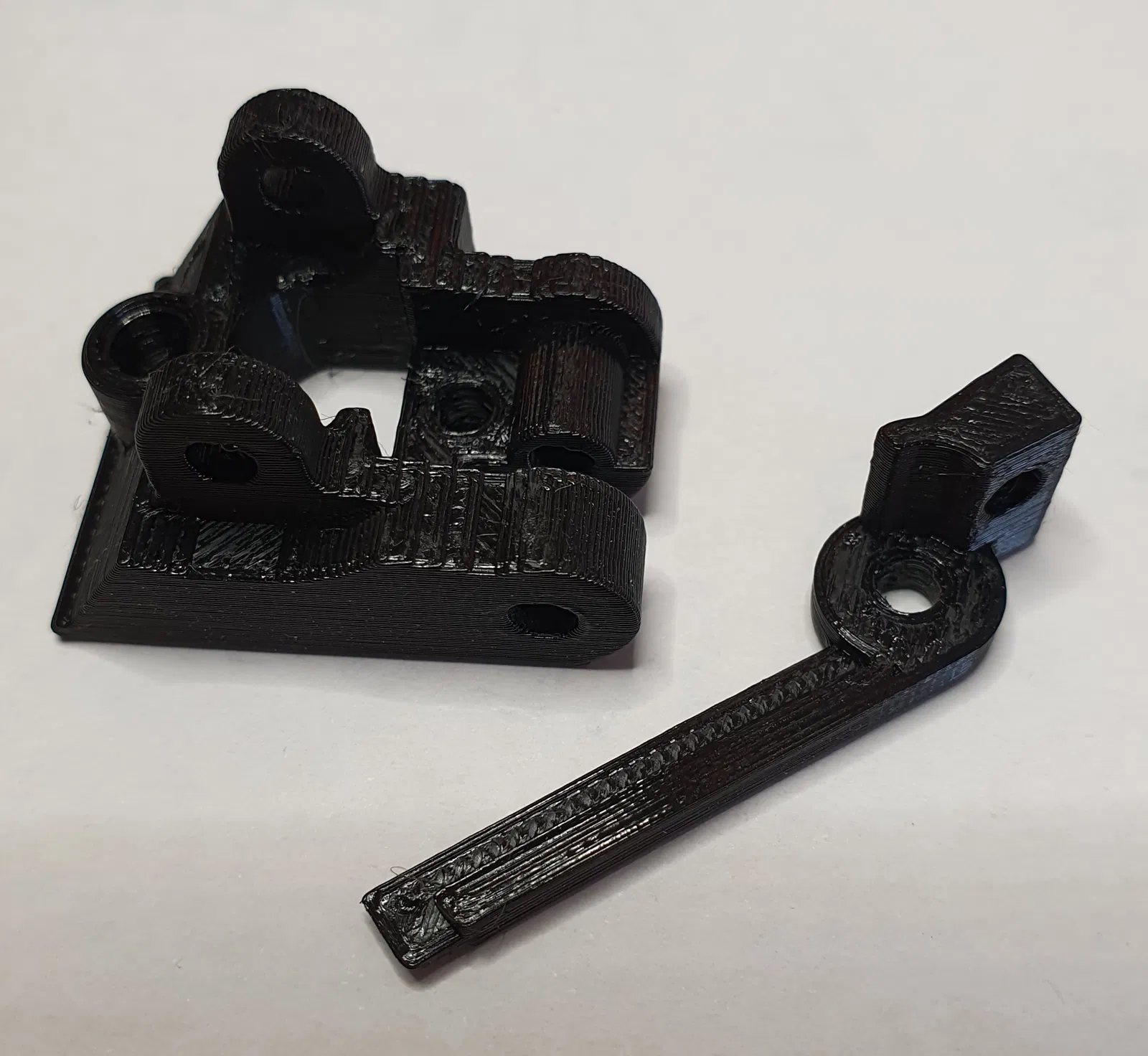

Cánh tay sử dụng cánh tay của mô hình Prusa.

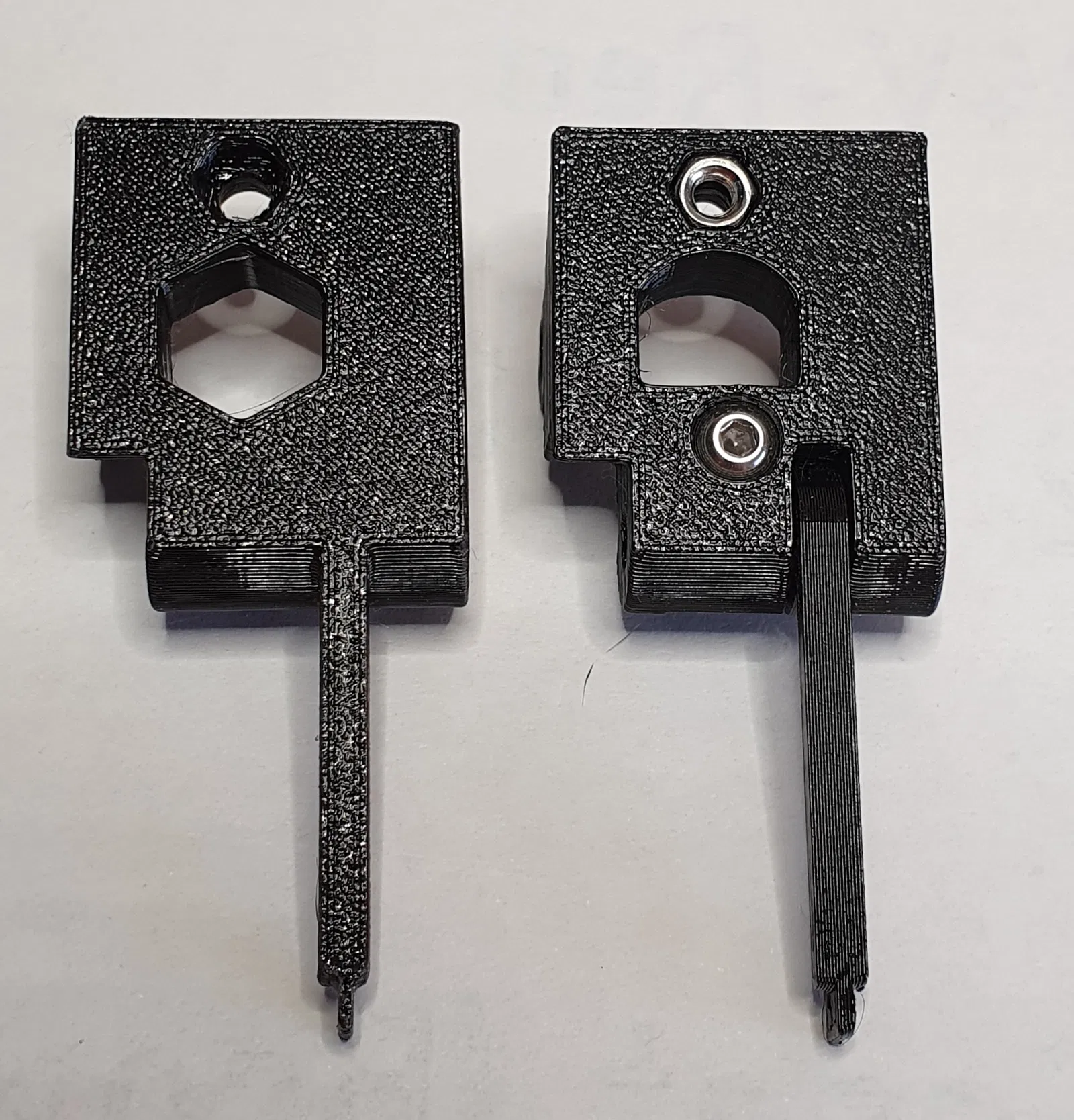

Việc thêm trục vít và đai ốc làm giảm kích thước của lỗ kiểm tra. Tôi đã mở rộng lỗ một chút, thành hình tròn ở phía dưới.

Tôi đã bao gồm một tệp PrusaSlicer được thiết lập để in bằng PETG, chiều cao lớp 0.2mm, với cánh tay chỉ có hỗ trợ vẽ cho lưỡi cánh tay.

Phần này vẫn chưa được lắp vào bộ đùn MK3S+ của tôi nhưng tôi không thấy có vấn đề gì vì không có phần nhô ra ngoài kích thước mô hình Prusa.

Một lần nữa, tôi cảm ơn Martin đã cung cấp mô hình.
