Dụng cụ ép ốc ren cấy / Insert Press for Threaded Inserts

Chào mấy bạn,

Vì tui muốn học thêm về CAD nên tui đã bắt đầu dự án này và tui nghĩ nó cũng có thể hữu ích cho mấy bạn đó.

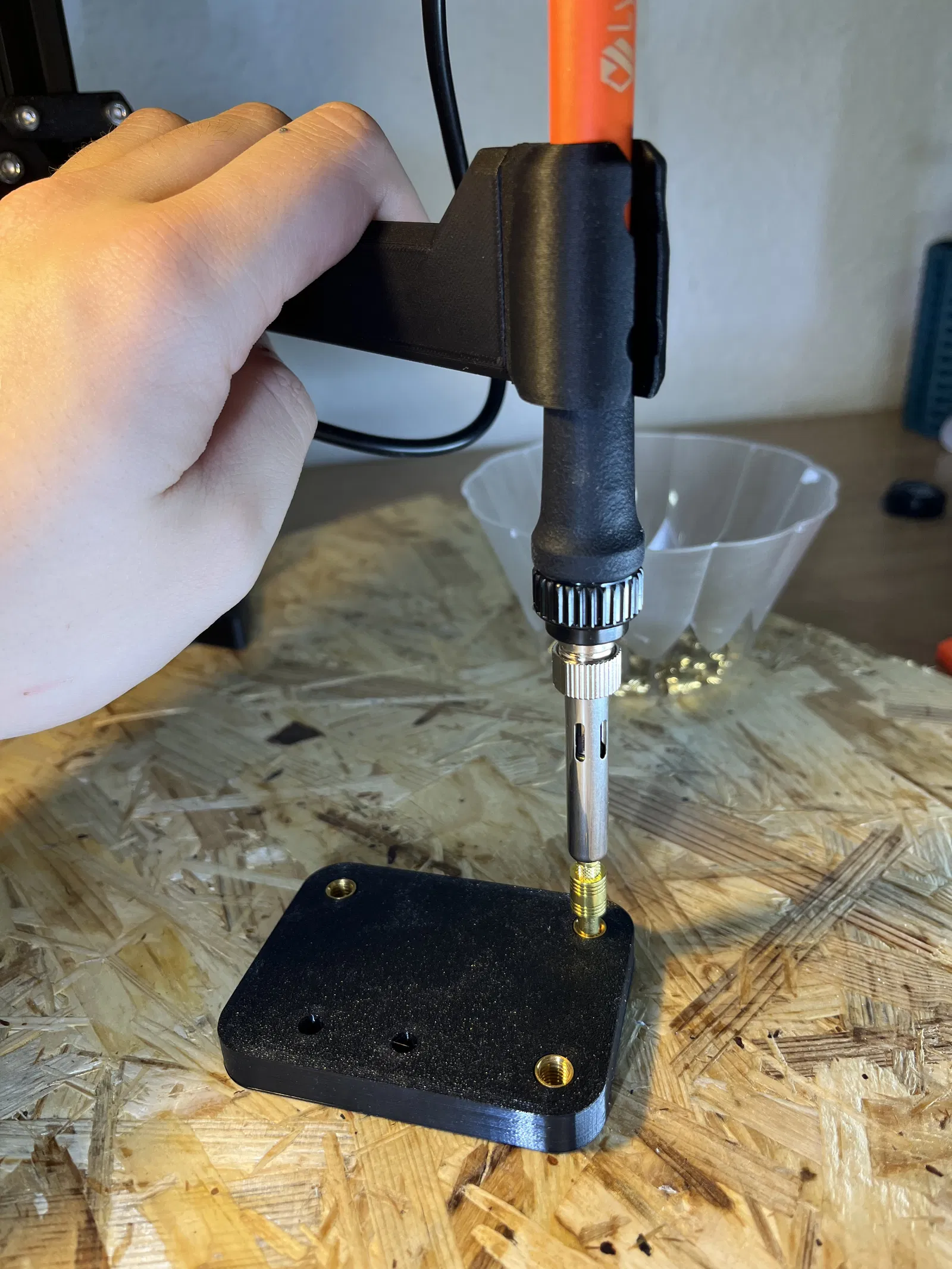

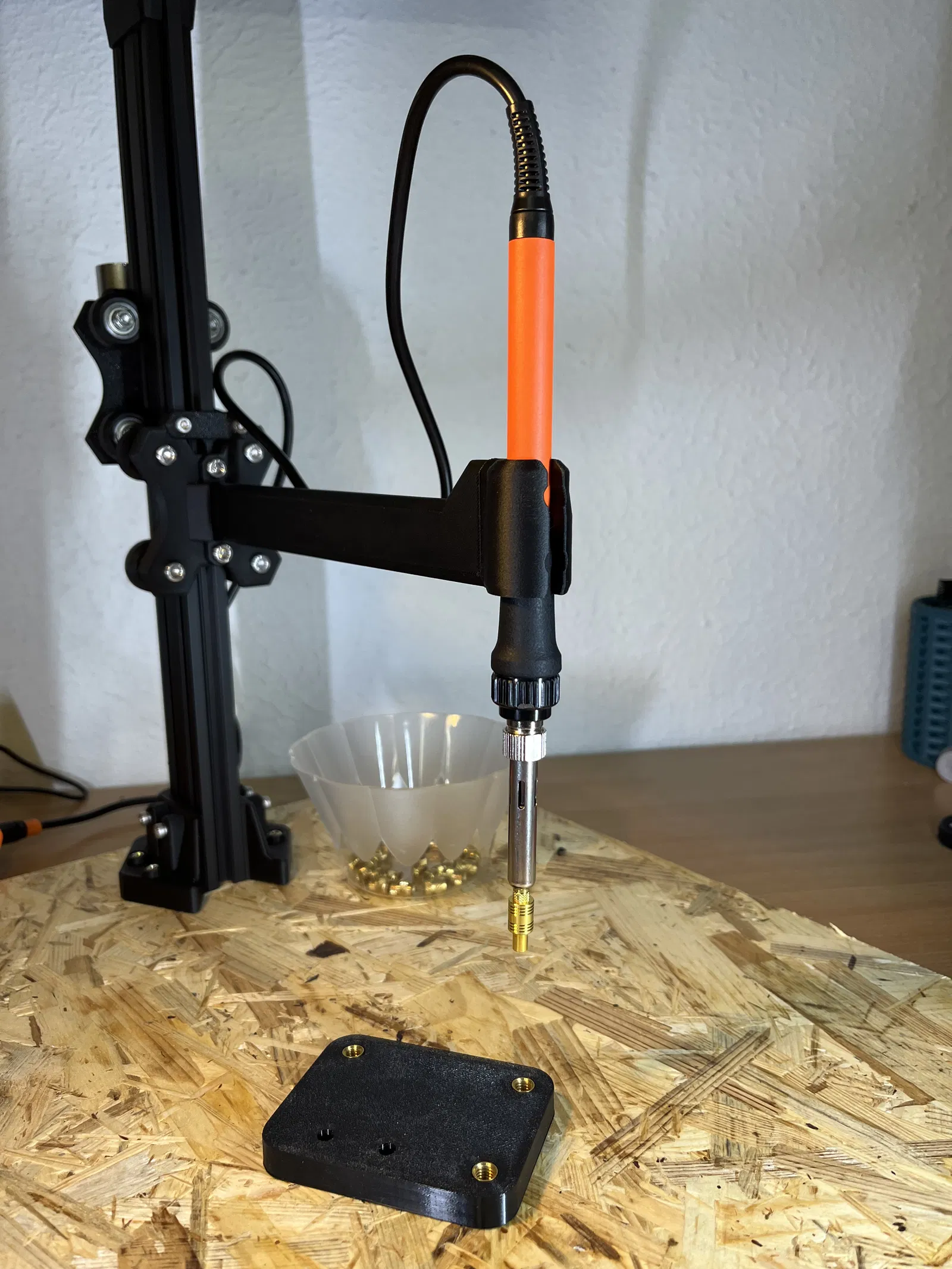

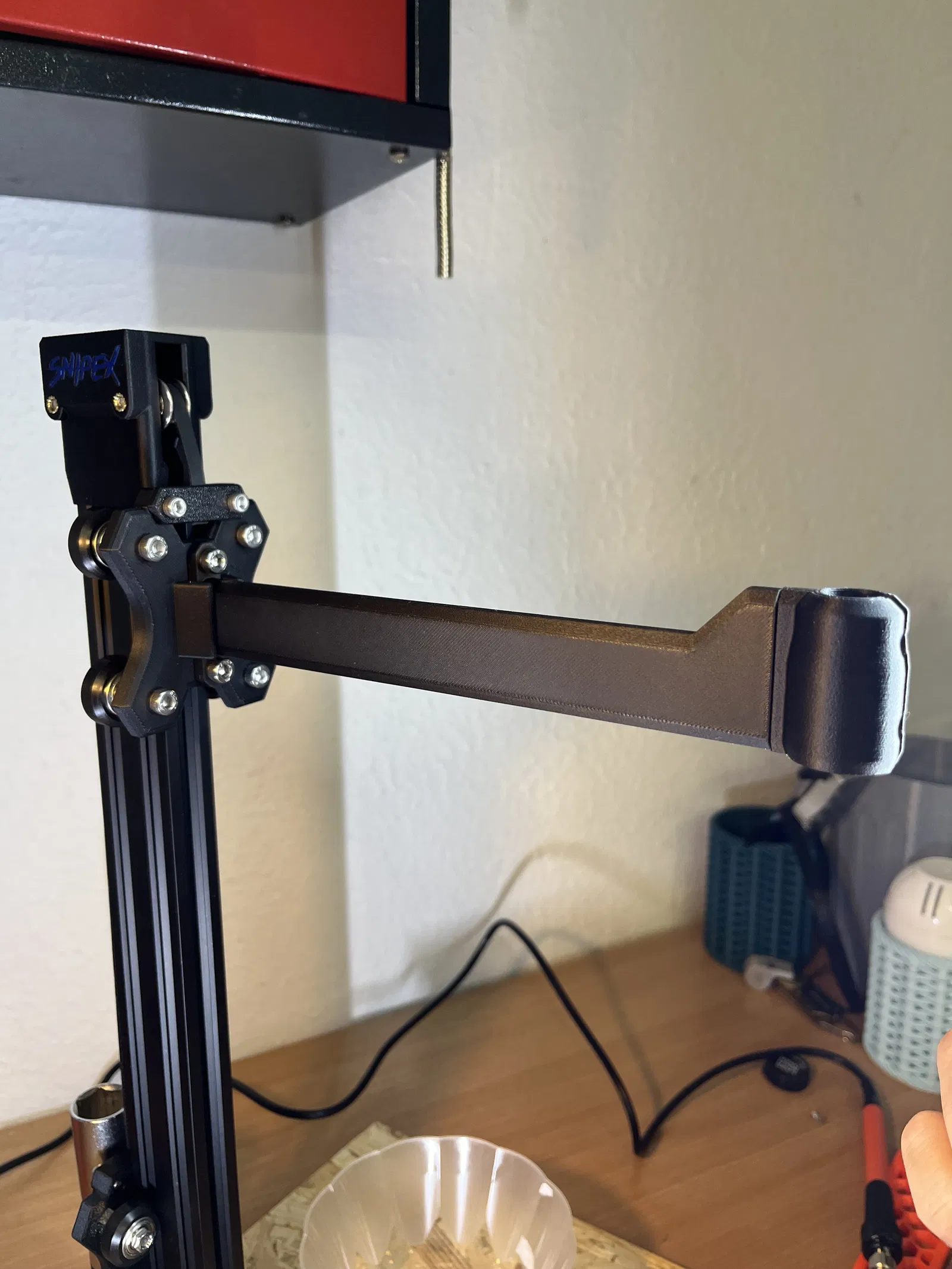

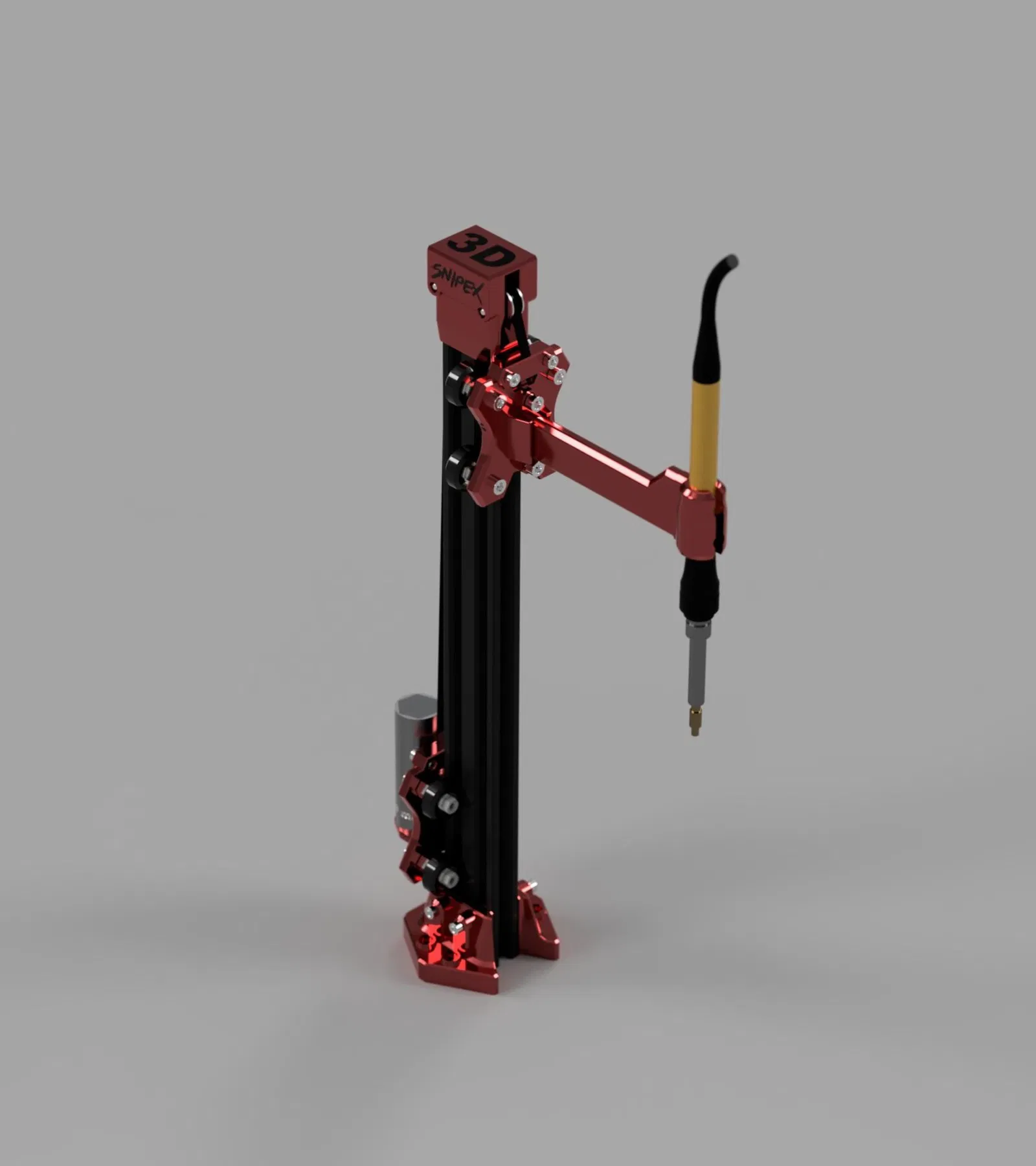

Cái tool này sẽ giúp mấy bạn nung chảy Threaded Inserts (ốc ren cấy) thẳng vào vị trí, đồng thời giữ cây hàn cho mấy bạn.

Mấy bạn có vấn đề gì hoặc có đề xuất gì thì cứ tự nhiên bình luận nha.

Danh sách linh kiện:

8x Ốc ren cấy M4 (cao tối đa 7mm)

2x Ốc ren cấy M5 (cao tối đa 7mm)

2x Vít M4 30mm

6x Vít M4 10mm

4x Vít M4 20mm

8x Vít M5 30mm

4x T Lock Nuts (cho V-Slot)

1x Thanh nhôm V-Slot 2040

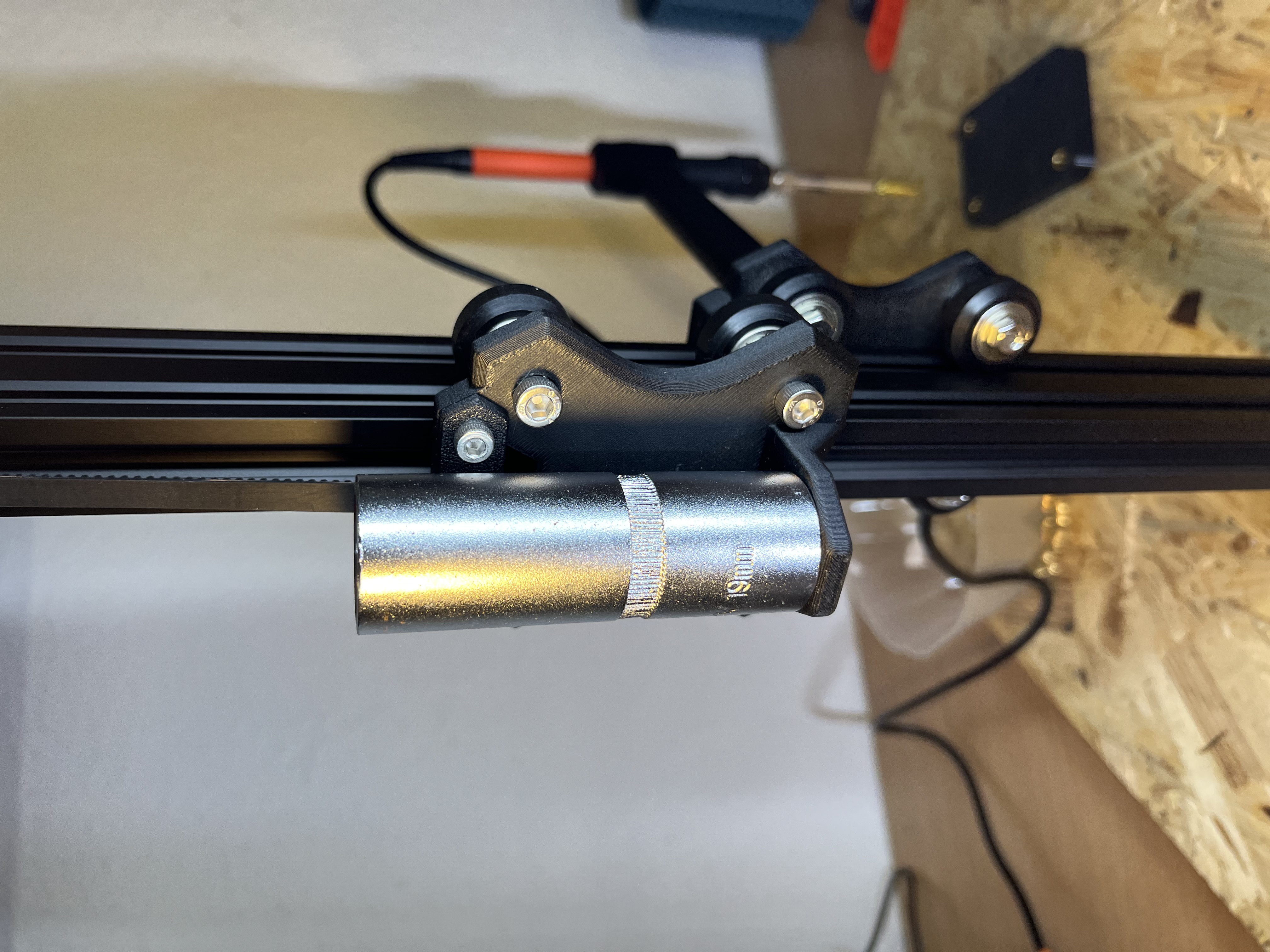

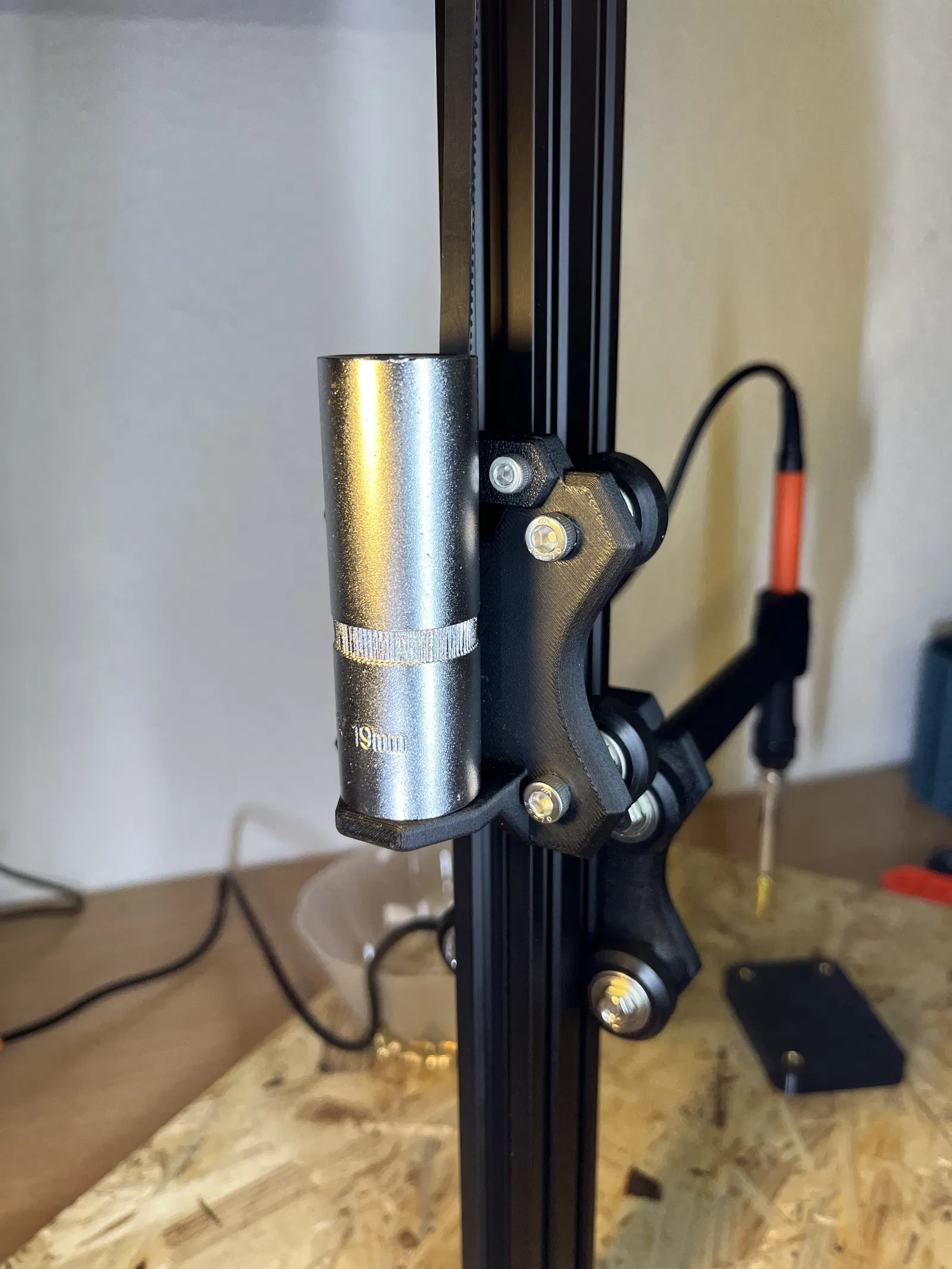

1x Ống hút 19mm (Hoặc bất cứ thứ gì bạn muốn dùng làm đối trọng)

2x Puli 2GT cho dây đai 6mm có lỗ 5mm ở giữa

1x Khoảng 50cm dây đai 2GT (rộng 5mm)

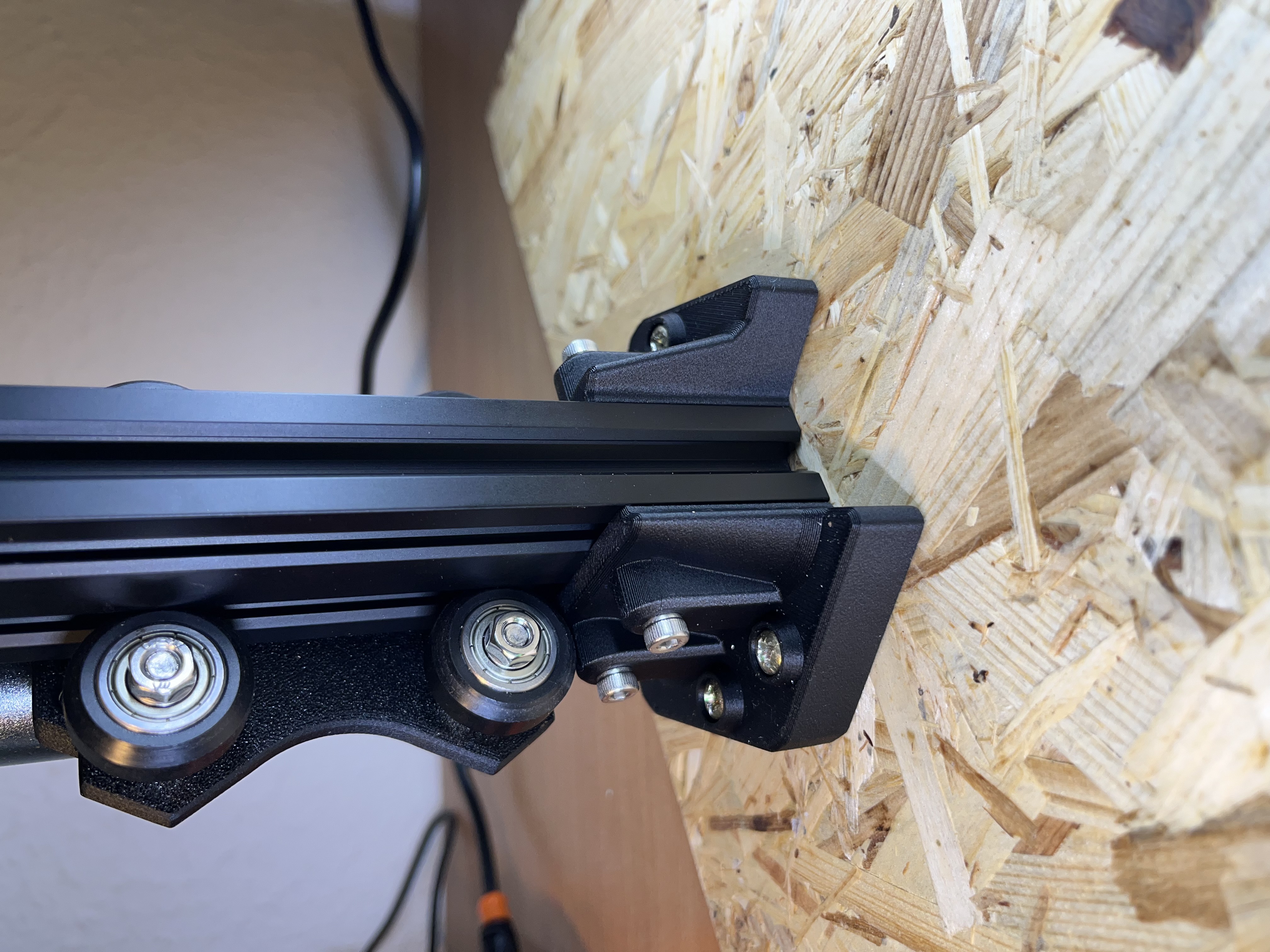

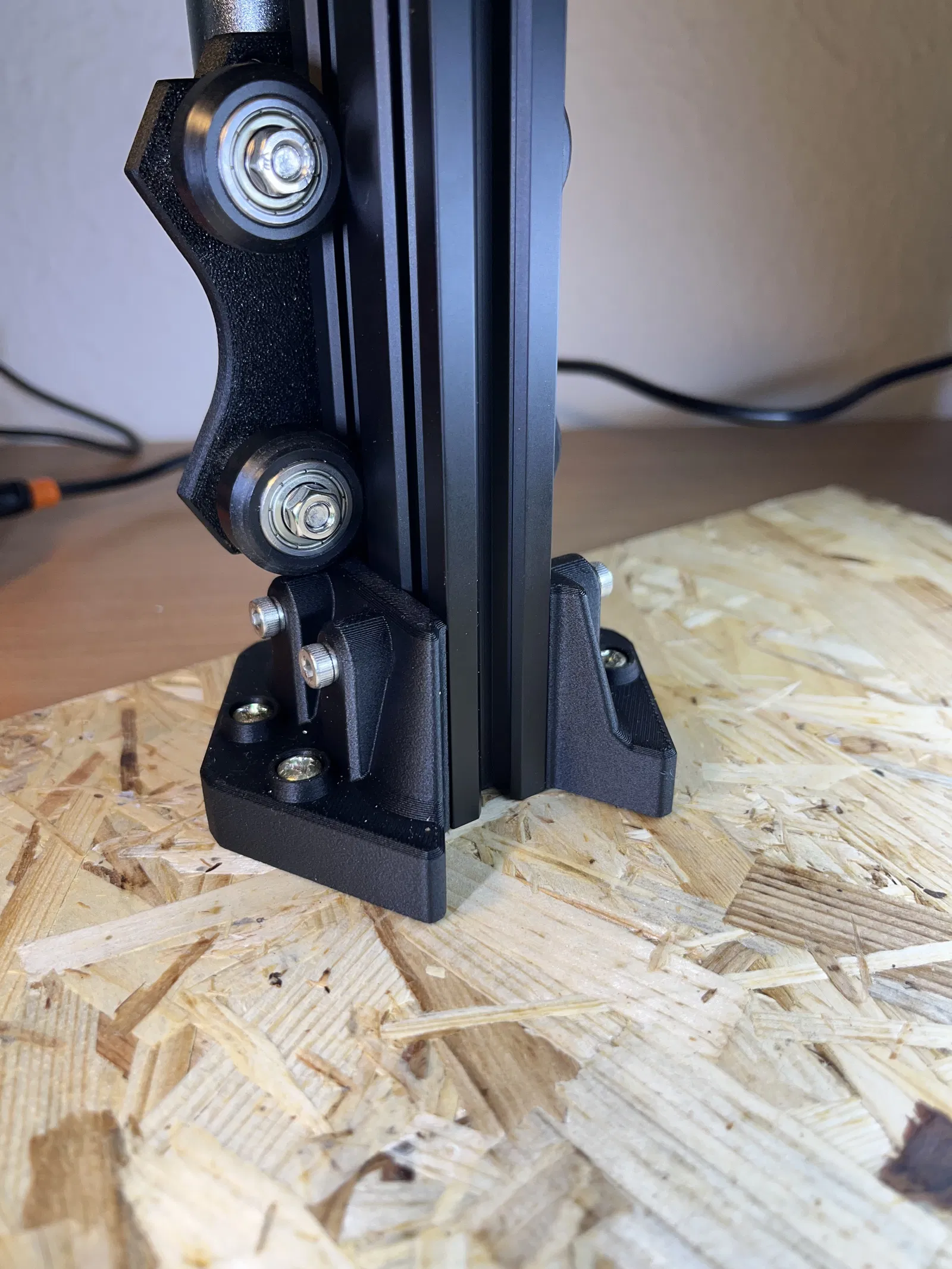

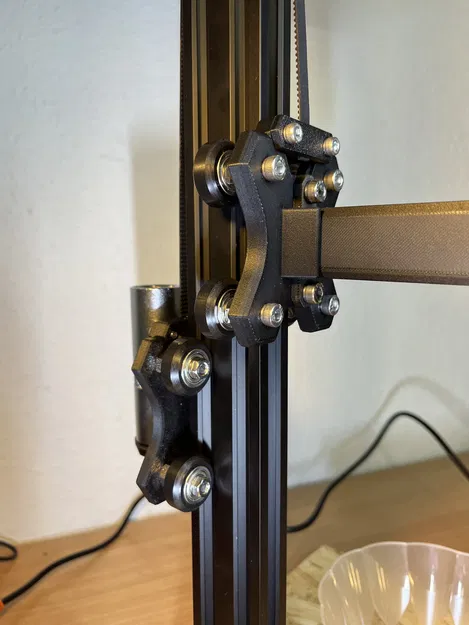

8x Bánh xe POM V-Slot

8x Ốc lệch tâm

1x Khoảng 300 gram nhựa in (tui đã in bằng PLA)
