Nâng cấp Màn hình LCD12864 cho Anycubic I3 Mega
Nâng cấp máy in 3D Anycubic i3 Mega với màn hình LCD12864, cho phép sử dụng toàn bộ chức năng của Marlin. Hướng dẫn chi tiết cách lắp đặt và kết nối, bao gồm cả các bộ phận cần thiết và mẹo nhỏ để hoàn thiện.
Mô tả
Anh em có thể tìm thấy bản Marlin cho bản nâng cấp này đã được chuẩn bị sẵn bởi Imre Horváth trong video youtube của ảnh về chủ đề này. https://www.youtube.com/watch?app=desktop&v=G186YTCtpMU
Nếu không muốn đụng chạm tới bo mạch, anh em sẽ cần xài cả hai màn hình.

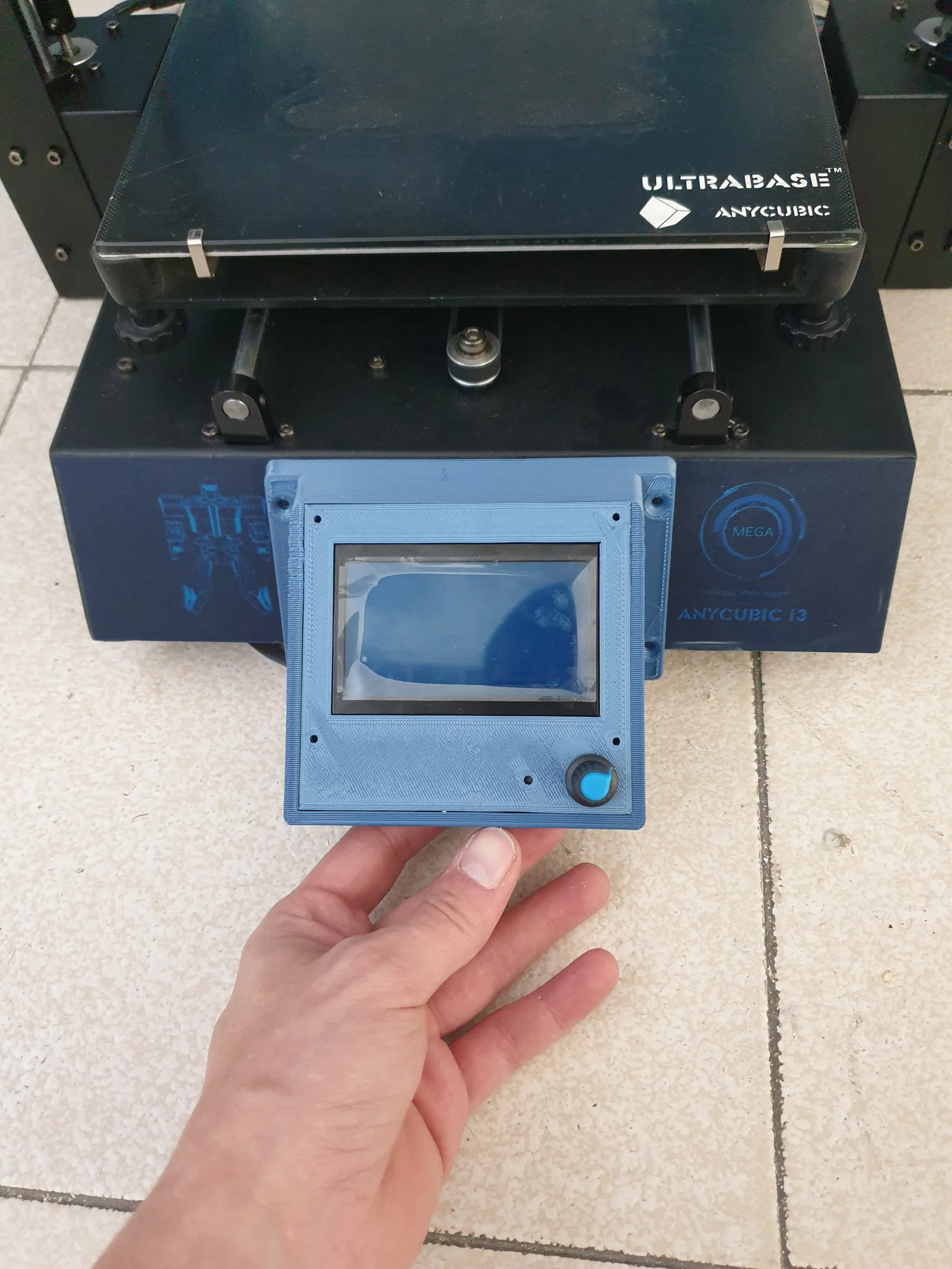

Nhưng mà anh em có thể che cái màn hình zin lại bằng mấy cái part mình thiết kế nè. Anh em sẽ phải khoét 4 lỗ trên khung máy zin (tháo màn hình Anycubic ra trước nha không thôi làm hư đó) hoặc là anh em dán cái part này lên khung bằng keo dán cấu trúc.
Cuối cùng là mình đính kèm file PDF chỉ các kết nối anh em cần làm, nó sẽ dễ hơn video của Imre Horváth nhiều đó. Anh em sẽ cần:
4 x ốc M3x10
4 x ốc M3x12 (nếu anh em khoét khung)
4 x đai ốc M3 (nếu anh em khoét khung)
Và mấy cái đầu nối Dupont, hoặc anh em có thể xài dây jumper, mình khuyên anh em nên xài Dupont và cắt dây cho vừa tới để kết nối cho đẹp nha.
