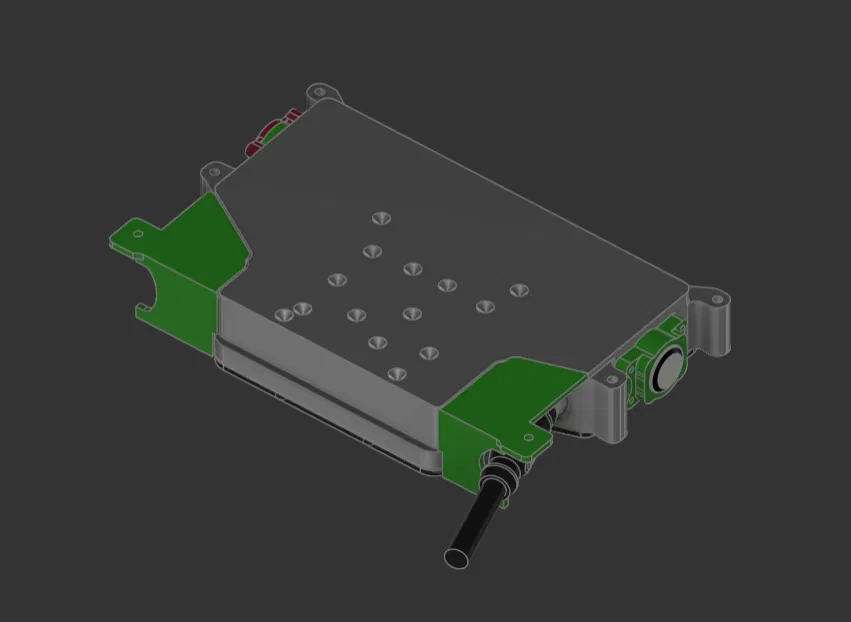

Hộp CNC PubBox V1 XR Vesc (Đã lỗi thời)

CÓ PHIÊN BẢN CẢI TIẾN CỦA HỘP NÀY: https://makerworld.com/en/models/963939

Em đang còn làm tài liệu, anh em cứ đợi làm mấy món này xong mới làm nếu không rành nha. Còn nếu rành rồi thì cứ làm.

Làm là TỰ CHỊU TRÁCH NHIỆM nha. Nếu có gì không hiểu cứ hú em qua pm, discord hay bất cứ đâu, em sẽ cố gắng hỗ trợ hết sức có thể.

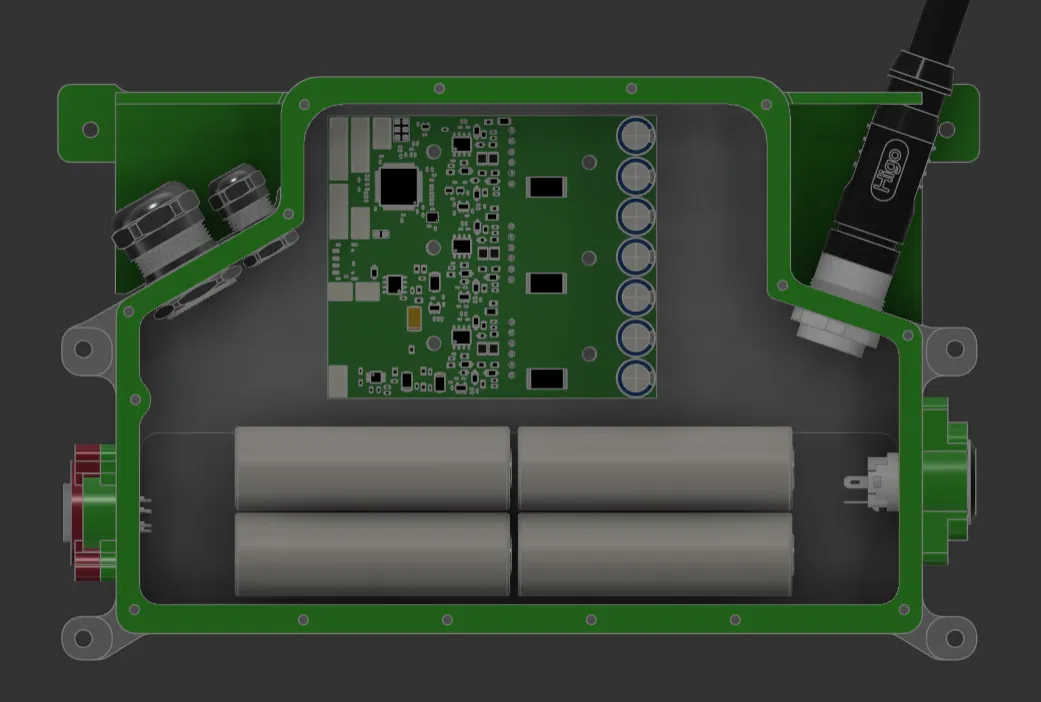

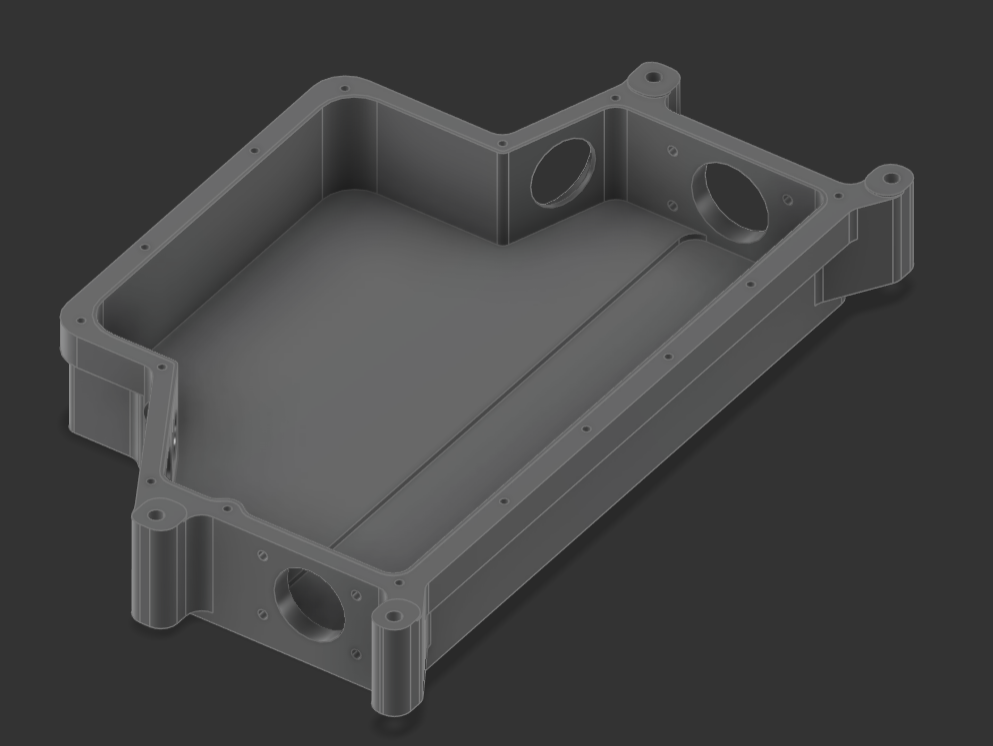

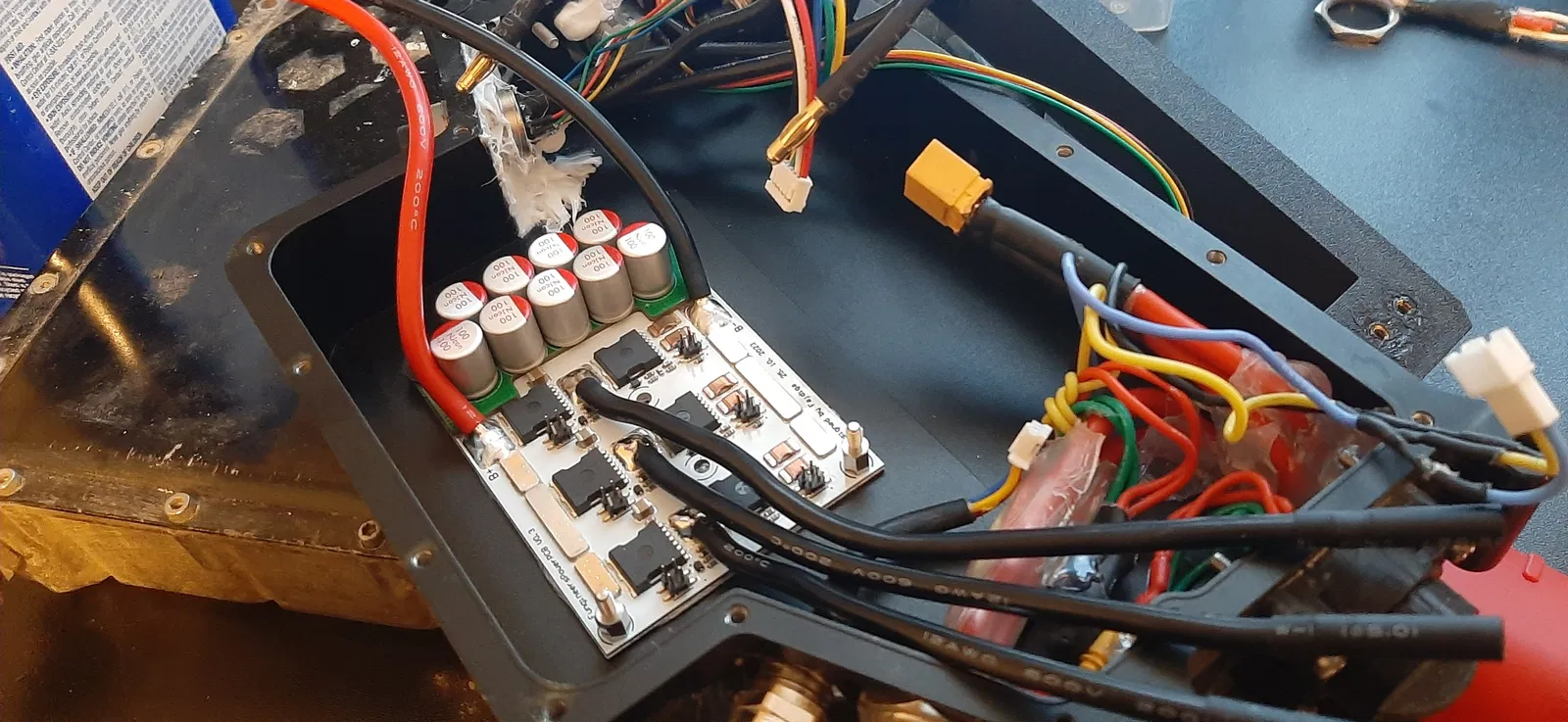

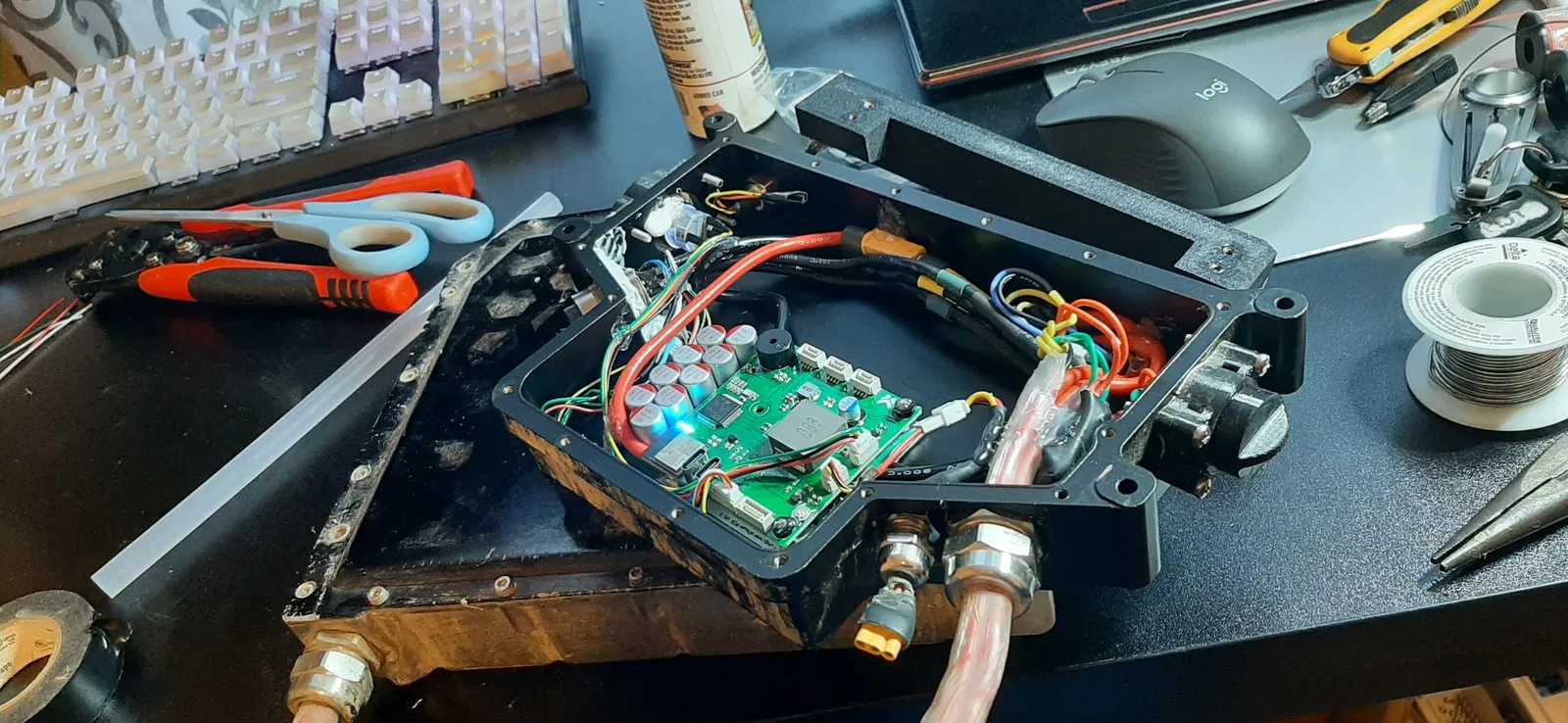

Hộp này làm ra để CNC từ nhôm, cho cứng cáp, bền hơn hộp in 3D nhiều, với lại tùy biến theo người dùng. Mấy cái lỗ khoét ở đáy là để người dùng hoặc nhà sản xuất khoan sâu thêm cho khớp với kiểu gắn của từng loại VESC (Em có kèm theo Ubox 100v, Thor 300, LFOC v3/Tronic 250r, Raiden 7).

Không có dải đèn LED tích hợp vì làm CNC phức tạp, sẽ là bộ phận in 3D tùy chọn bắt vít vào nắp hộp.

Nút bấm và chỗ cắm sạc sẽ là bộ phận in 3D. Em có thể sẽ up bản CNC sau.

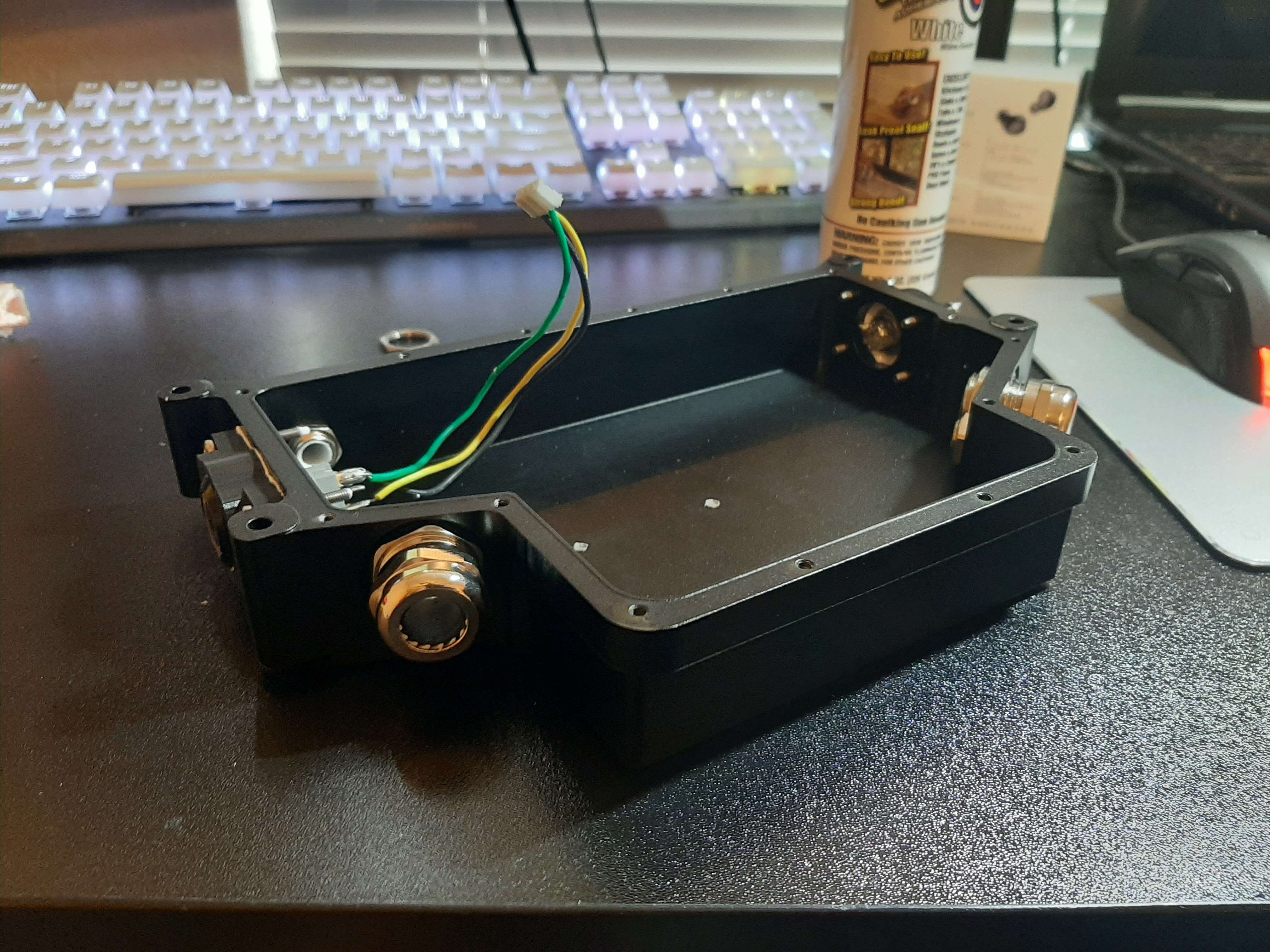

Chủ yếu xài đầu nối cáp (cable glands) cho dây pin, motor, footpad và dải LED. Đầu nối cho dây motor có thể thay bằng đầu nối SF female.

THÍCH HỢP VỚI:

• Raiden 7 và có thể cả 2s2p (chưa thử)
• Lfoc V3/Tronic 250r và 2s2p

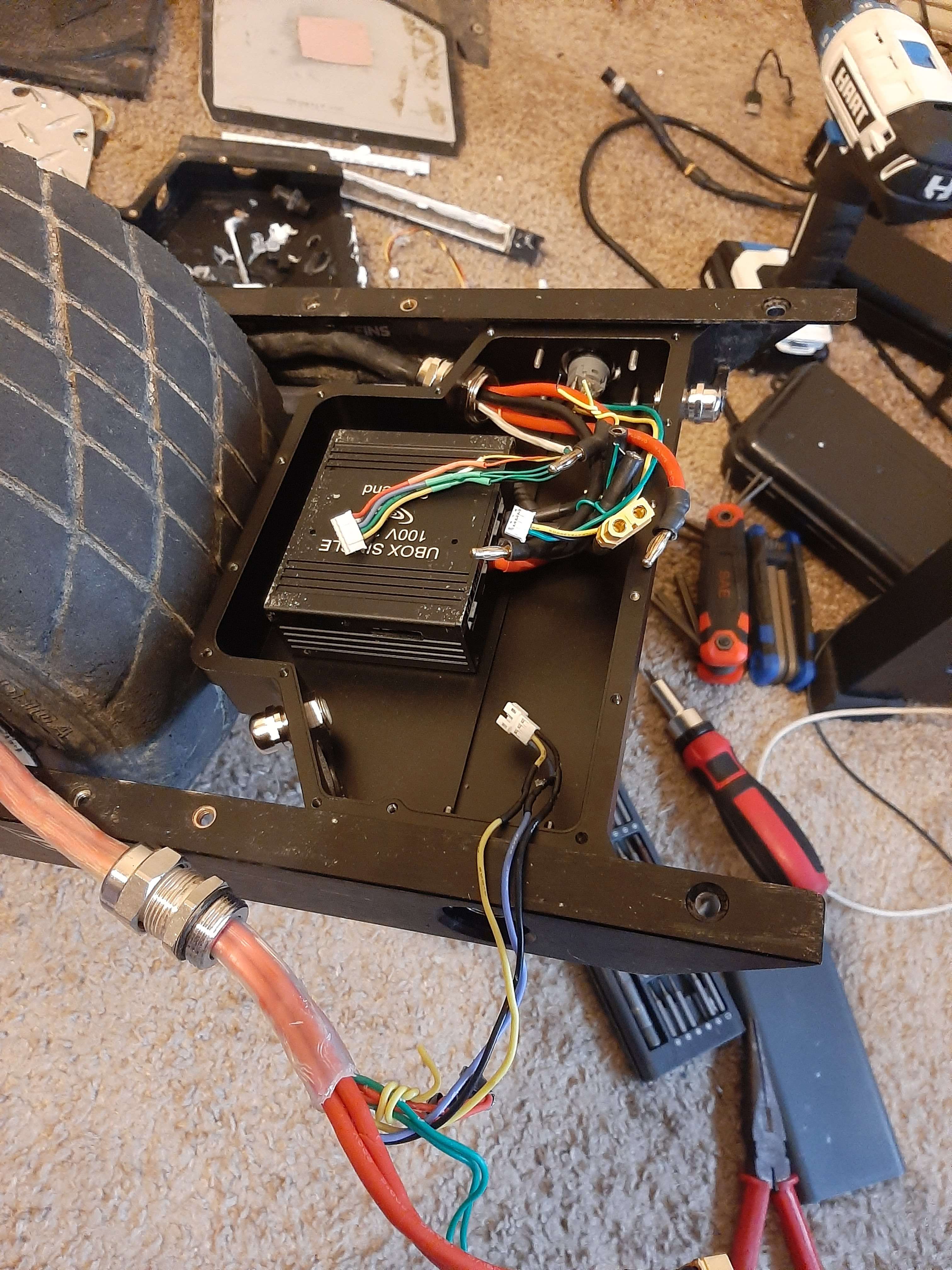

• Ubox 100v
• Thor 300 (chưa thử với 2s2p)

REN (Chưa làm sẵn, chỉ làm lỗ):

• Lỗ bắt vít nắp hộp với thân, ren M3

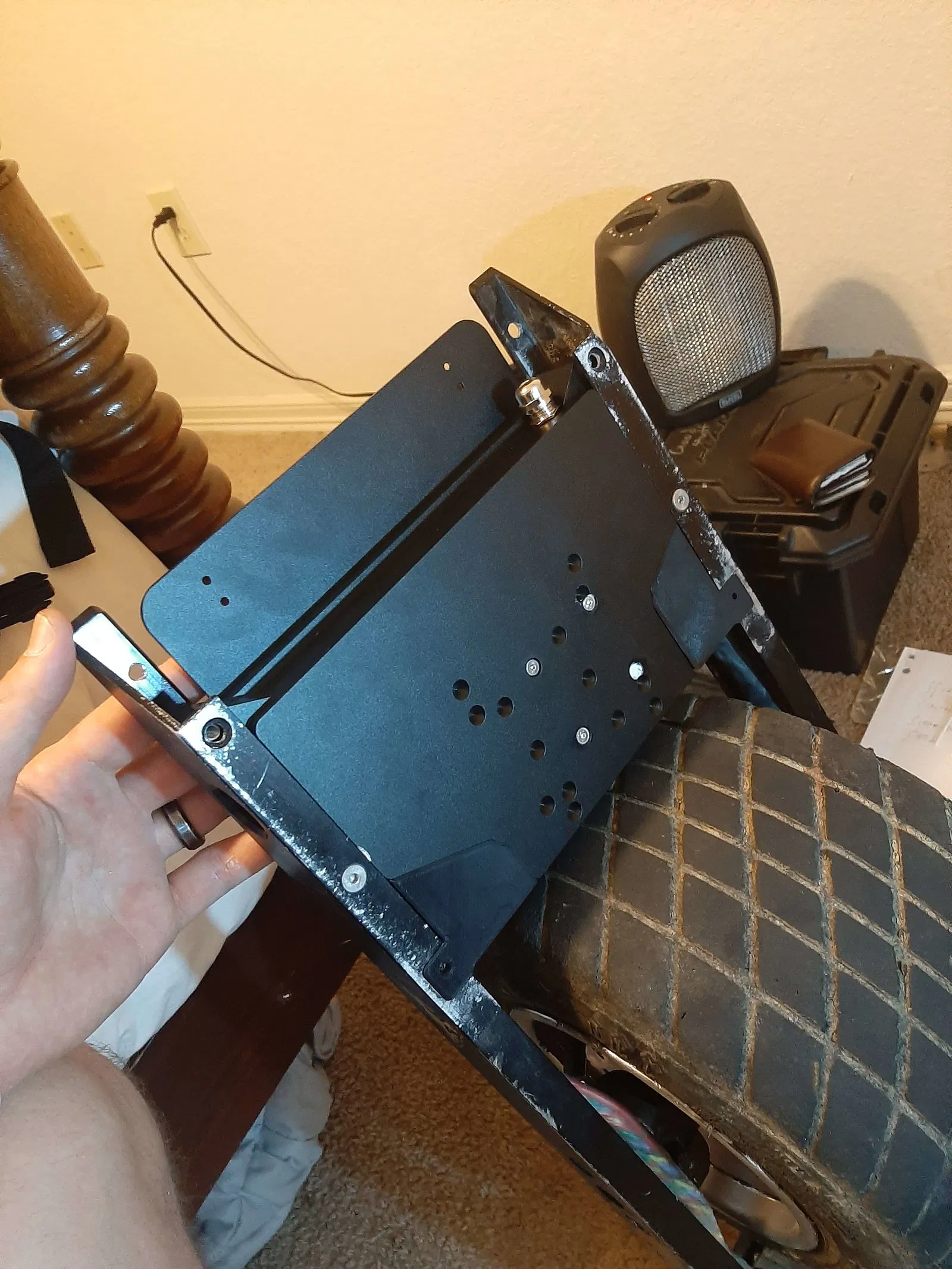

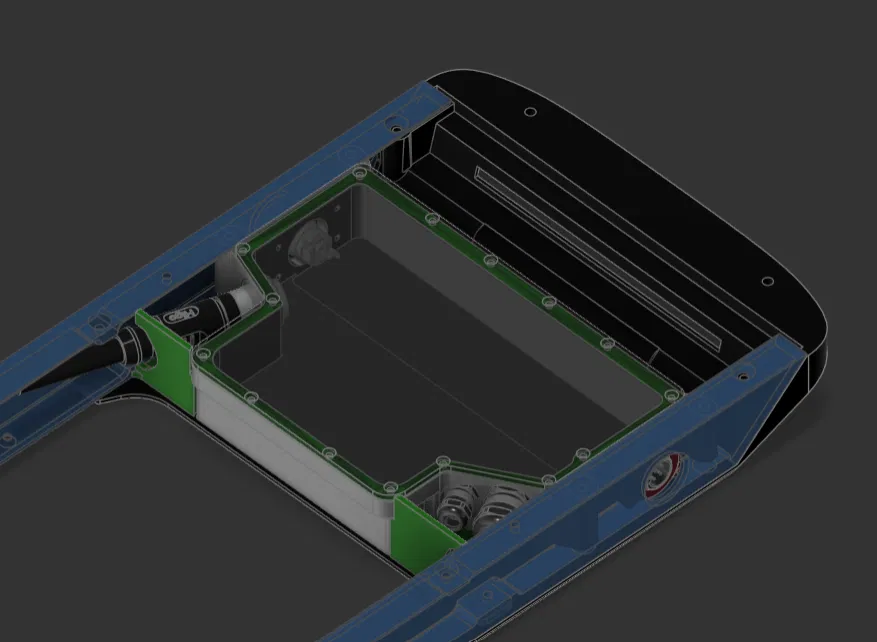

• Lỗ bắt vít ray với thân là ren M5 (hoặc để xài ốc XR zin, 10/32 1/8")

Nếu anh em quyết định sửa lại mẫu này để bán, xin ghi công em và các file của em nhé! Nếu anh em bán bản gốc, xin ghi công em và các file của em nhé!

Link đặt hàng PCBWAY: https://www.pcbway.com/project/shareproject/CNC_PubBox_V1_0_b63cccc1.html

Lưu ý:

• Nắp hộp dày 3mm (nhôm hoặc poly carb)
• Ron (gasket) dày khoảng 1.1 mm (TPU hoặc cao su)
• 2 đầu nối cáp PG13.5 (Motor và pin) và 1 đầu nối PG7 (Footpad)

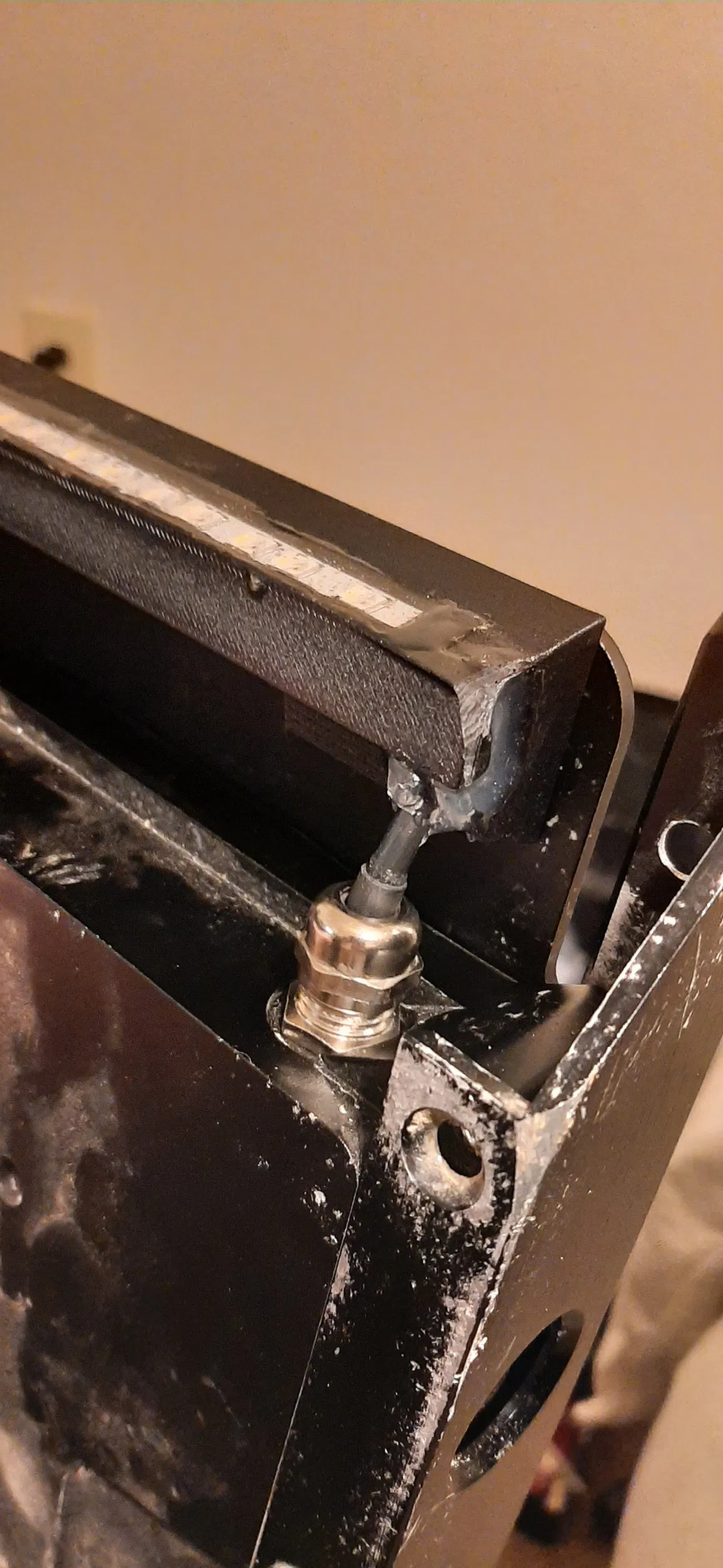

• Dải LED là bộ phận in 3D bắt vít vào nắp hộp (cái này giúp tiết kiệm vật liệu in hẳn một cái hộp đựng LED gắn vào thân hộp, giảm số lỗ cần cắt trên thành hộp)

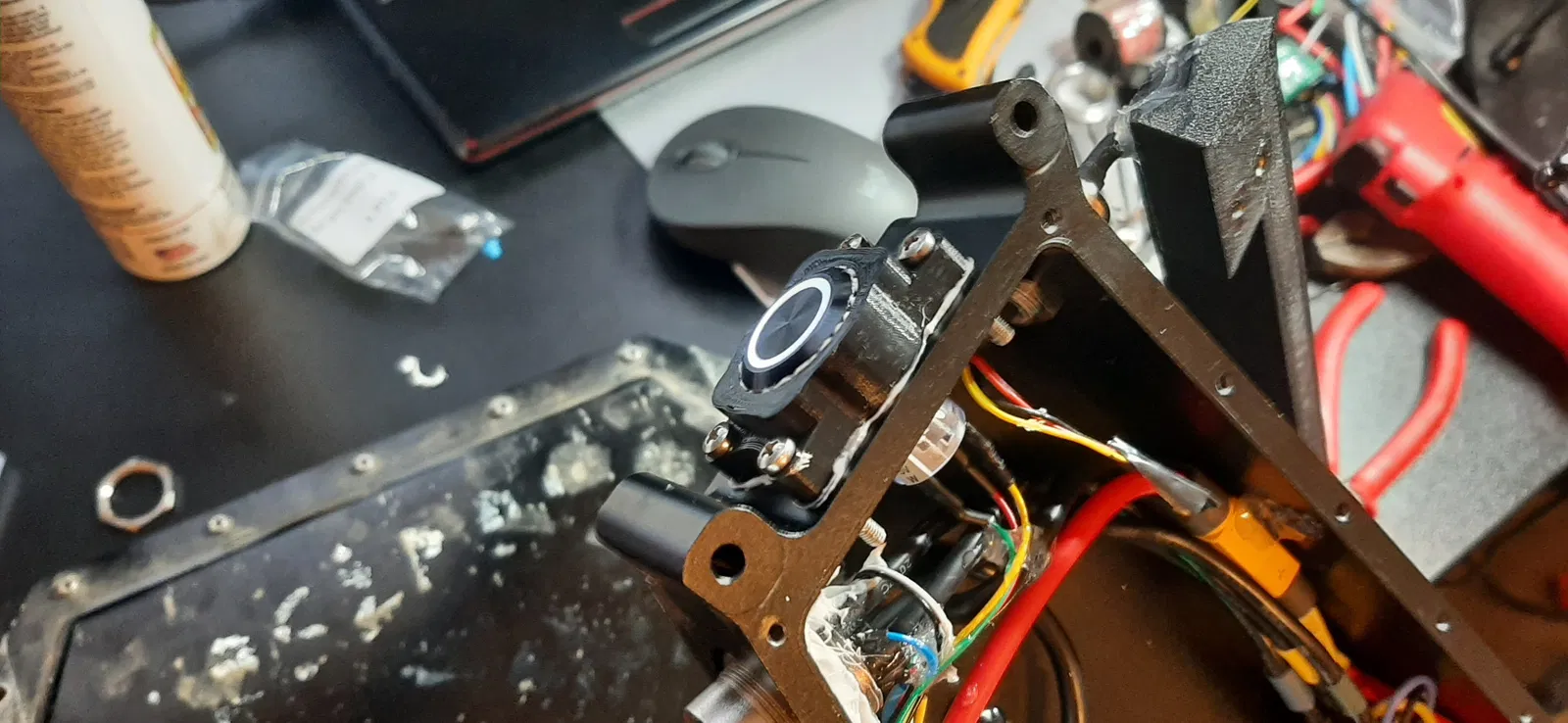

• Chỗ cắm sạc và nút bấm được đặt trong bộ phận in 3D, dự định sẽ nhét vào, dùng keo epoxy/potting rồi bắt vít các bộ phận này vào hộp (dùng ron hoặc silicone để làm kín)
