Vỏ tay cầm WLAN Pi chính hãng

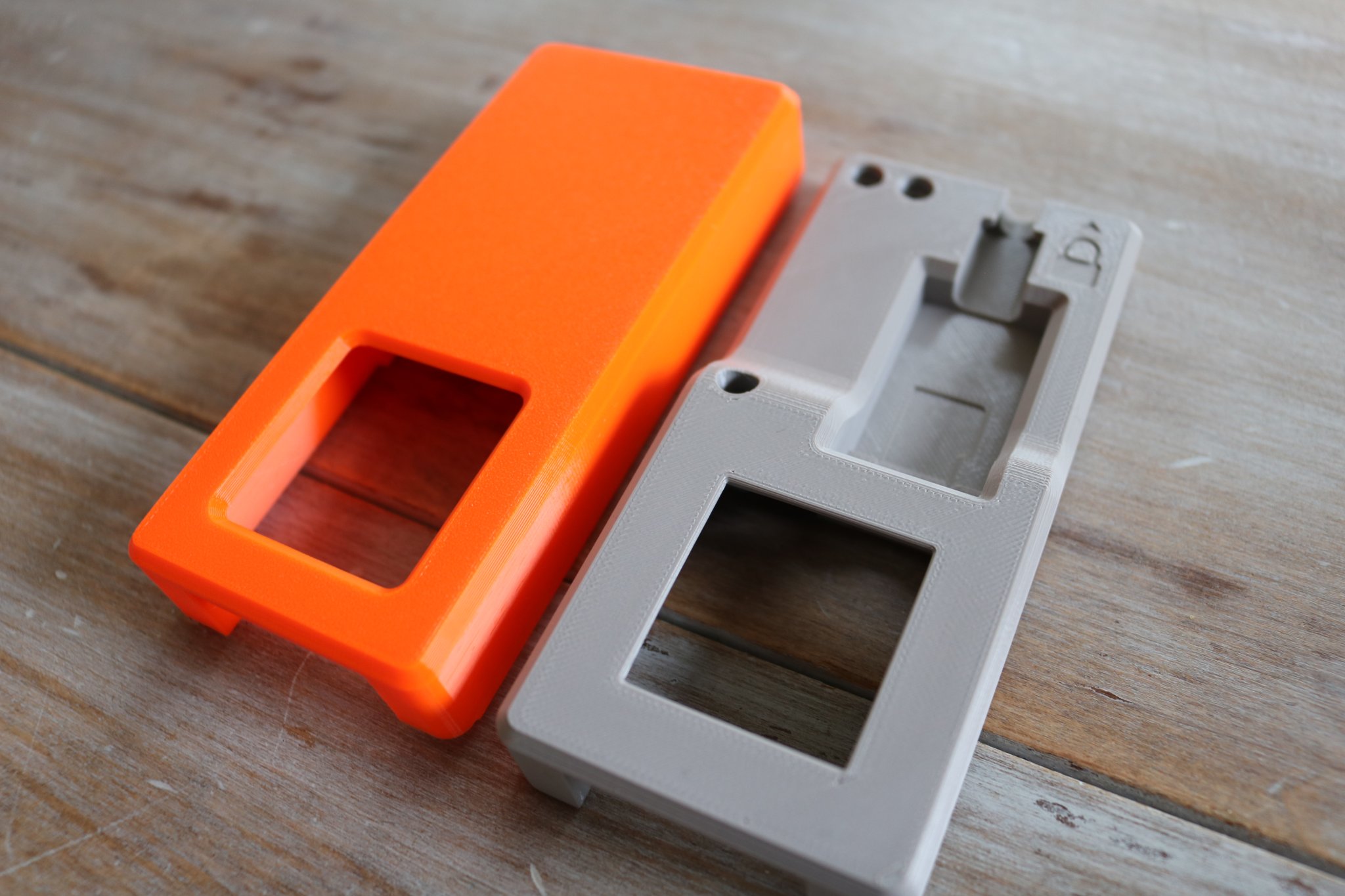

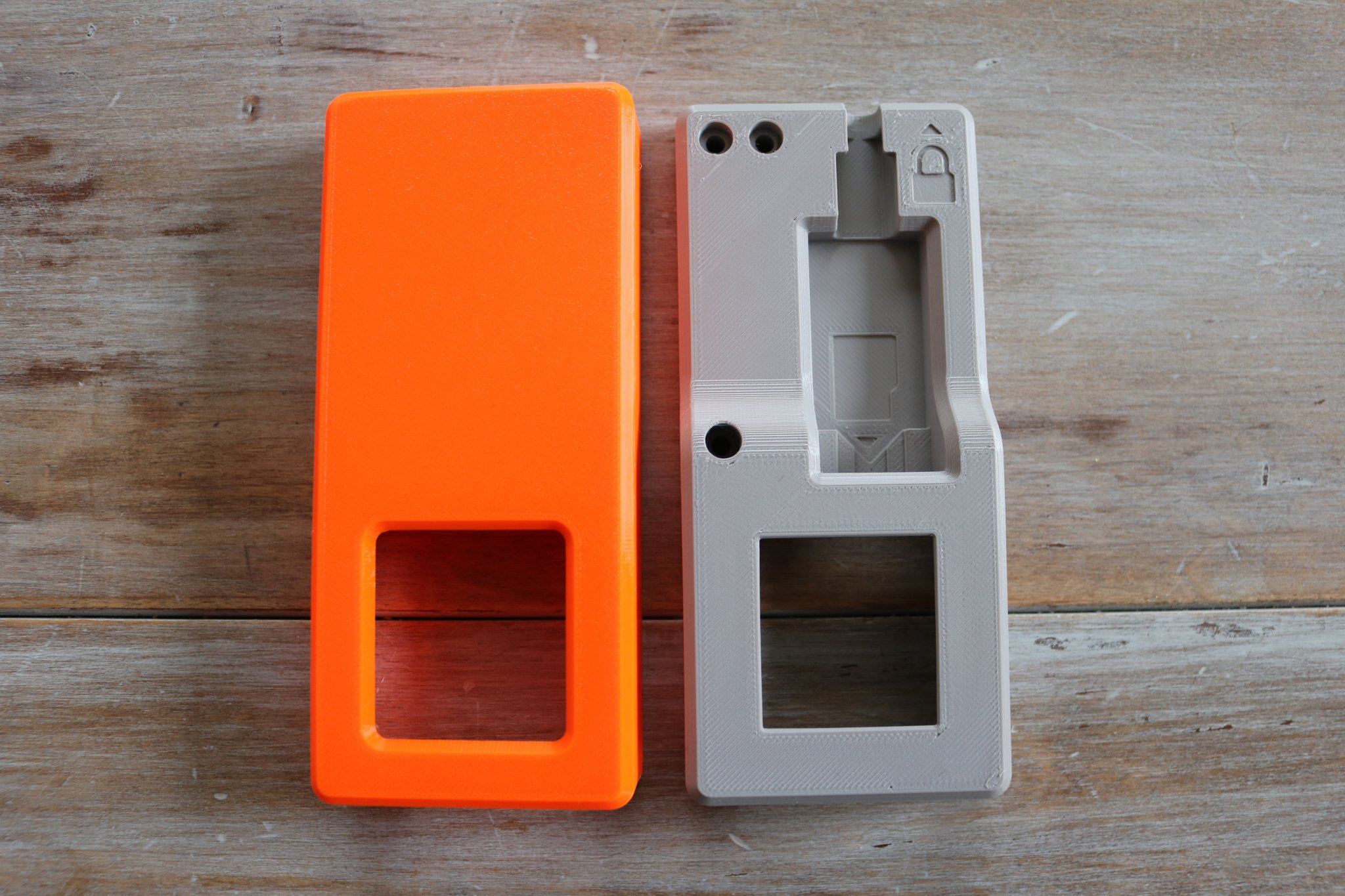

Vỏ handheld WLAN Pi chính thức! Vỏ này gói gọn một WLAN Pi vào một hình dạng cầm tay đẹp mắt, khiến nó cảm giác giống như một công cụ cầm tay hơn là một bộ mà bạn phải lắp ráp mỗi khi đến nơi để làm việc với Wi-Fi. Nếu bạn có một WLAN Pi và một máy in 3D, và muốn thử thách việc in vỏ của riêng bạn, thì bạn đang ở đúng nơi. ### Im đi và nhận tiền của tôi! Cái gì vậy? Bạn chỉ muốn mua một cái? Tuyệt vời! Nếu bạn đã có một WLAN Pi màu bạc và chỉ cần một bộ vỏ, bạn có thể lấy một cái ở đây: Vỏ handheld WLAN Pi Nếu bạn không có WLAN Pi nào cả, và cần toàn bộ thiết bị, bạn có thể lấy một cái đã được lắp ráp và kiểm tra ở đây: WLAN Pi Handheld ### Các bộ phận - WLAN Pi màu bạc*

• Comfast CF-912AC (1.2 và trước đó) hoặc CF-951AX (1.3)
• x3 đai ốc M3
• x3 vít M3x20mm
• Cáp MicroUSB sang USB-C**
• Tùy chọn: Bộ chuyển đổi USB-C sang USB-A *Lưu ý rằng WLAN Pi màu đen cũ không tương thích với vỏ này, vì nó không có cổng USB ở vị trí đúng cho bộ chuyển đổi Wi-Fi. **Cáp microUSB sang USB-C cụ thể này là bắt buộc. Vỏ được thiết kế đặc biệt cho nó. ### Giấy phép Các tệp này được cấp phép theo Creative Commons, Attribution, No Derivatives, Non-Commercial. Mục đích của các tệp này là để bạn có thể in một vỏ handheld WLAN Pi cho riêng mình. Ý tưởng về việc các kỹ sư mạng không dây có thể in công cụ của riêng họ thật sự là một cơ hội quá tuyệt vời để bỏ qua! Không thương mại có nghĩa là bạn không thể sản xuất những vỏ này để bán, hoặc sản xuất và phân phối chúng để tăng giá trị cho dịch vụ bạn cung cấp. Trong trường hợp như vậy, xin hãy xem xét việc mua các vỏ chính thức để hỗ trợ dự án. Không thương mại KHÔNG có nghĩa là bạn không thể in cho mình một vỏ, và mang nó đến nơi làm việc hoặc sử dụng nó như một phần của bộ công cụ của bạn. Cũng xin vui lòng không phân phối các tệp này trên các nền tảng khác; tôi dự định giữ cho các tệp được cập nhật và có sẵn ở đây. ### Hướng dẫn in ### Vật liệu Các vỏ chính thức được in bằng PETG, mang lại sự cân bằng tốt giữa độ linh hoạt và độ cứng. Mặc dù PETG được khuyến nghị, bạn có thể in vỏ bằng PLA. ### In ấn Việc có được các lớp đầu tiên đúng là rất quan trọng. Phần trước của vỏ nên có đủ "squish" để không có khoảng trống trong nhựa. Phần sau nên có càng ít "squish" càng tốt để tránh bất kỳ hiện tượng chân voi nào; bạn chỉ cần đủ tiếp xúc để dính vào nền tảng xây dựng. Một tấm có kết cấu được khuyến nghị mạnh mẽ, đặc biệt là cho phần trước. #### Người dùng MK3/S Đối với người dùng MK3/S, . Nếu bạn sử dụng Prusament PETG, bạn sẽ in chúng giống như tôi làm trên trang trại in MK3/S của tôi! Bạn cũng có thể sử dụng 3MF nếu bạn muốn bắt đầu với các cài đặt cơ bản của tôi trong eSlicer và thực hiện các sửa đổi như loại filament. #### Người dùng MINI Đối với người dùng MINI, . Nếu bạn sử dụng Prusament PETG, bạn sẽ in chúng giống như tôi làm trên Prusa MINI của tôi. Tôi đã nhận thấy rằng chất lượng của các lớp trên cùng không tốt bằng trên MINI, nhưng tôi cá rằng Prusa sẽ cải thiện điều này với các cài đặt firmware và slicer theo thời gian. Bạn cũng có thể sử dụng 3MF nếu bạn muốn bắt đầu với các cài đặt cơ bản của tôi trong eSlicer và thực hiện các sửa đổi như loại filament. #### Tất cả các máy in khác Đối với tất cả các máy in khác, bạn có thể thử sử dụng các tệp 3MF của MK3S, nếu slicer của bạn hỗ trợ chúng. Điều này có thể giúp bạn có được chiều cao lớp, độ đầy và cài đặt vật liệu hỗ trợ chính xác. Nếu không, bạn có thể sử dụng các trường hợp của STL. Các trường hợp chính thức được in ở độ dày 0.2mm với 10% độ đặc. Nửa trước không sử dụng hỗ trợ, và nửa sau chỉ cần hỗ trợ ở hai bên và chỉ ở giữa nơi mà WLAN Pi đặt. ### Hướng Dẫn Lắp Ráp - Chèn các đai M3 vào các kênh ở nửa trước của vỏ WLAN Pi, và đẩy chúng vào trong cho đến khi chúng chạm
• Tháo thẻ SD khỏi WLAN Pi của bạn
• Kết nối bộ chuyển đổi Wi-Fi với cổng USB nằm ngang trên WLAN Pi
• Ấn chắc chắn cụm WLAN Pi và bộ chuyển đổi Wi-Fi, từ trên xuống, vào nửa trước của vỏ
• Cắm cáp microUSB vào WLAN Pi, và ấn nó vào kênh ở nửa trước của vỏ
• Cẩn thận ấn nửa sau của vỏ vào cụm, đảm bảo rằng cáp USB ấn vào kênh
• Vặn ba ốc vít M3x20 vào, và siết chặt (bạn nên có thể siết khá chặt)
• Chèn thẻ microSD, và ấn nó vào bằng móng tay của bạn cho đến khi bạn nghe thấy tiếng "click" ### Phiên Bản #### 1.3 2023-08-23 - Thêm hỗ trợ cho CF-951AX
• Di chuyển một trong các vị trí ốc vít để tạo không gian cho bộ chuyển đổi Wi-Fi lớn hơn
• Làm cho phần trên bộ chuyển đổi Wi-Fi mỏng hơn để giảm hiện tượng in ấn trên bên trái và trên cùng của vỏ
• Đơn giản hóa hình học xung quanh các phần nhô ra để in ấn sạch hơn
• Dự án 3mf bao gồm hỗ trợ sơn để in ấn sạch hơn
