Miếng đệm + Vỏ che cho Ổ khóa cổng không chìa YARDLOCK

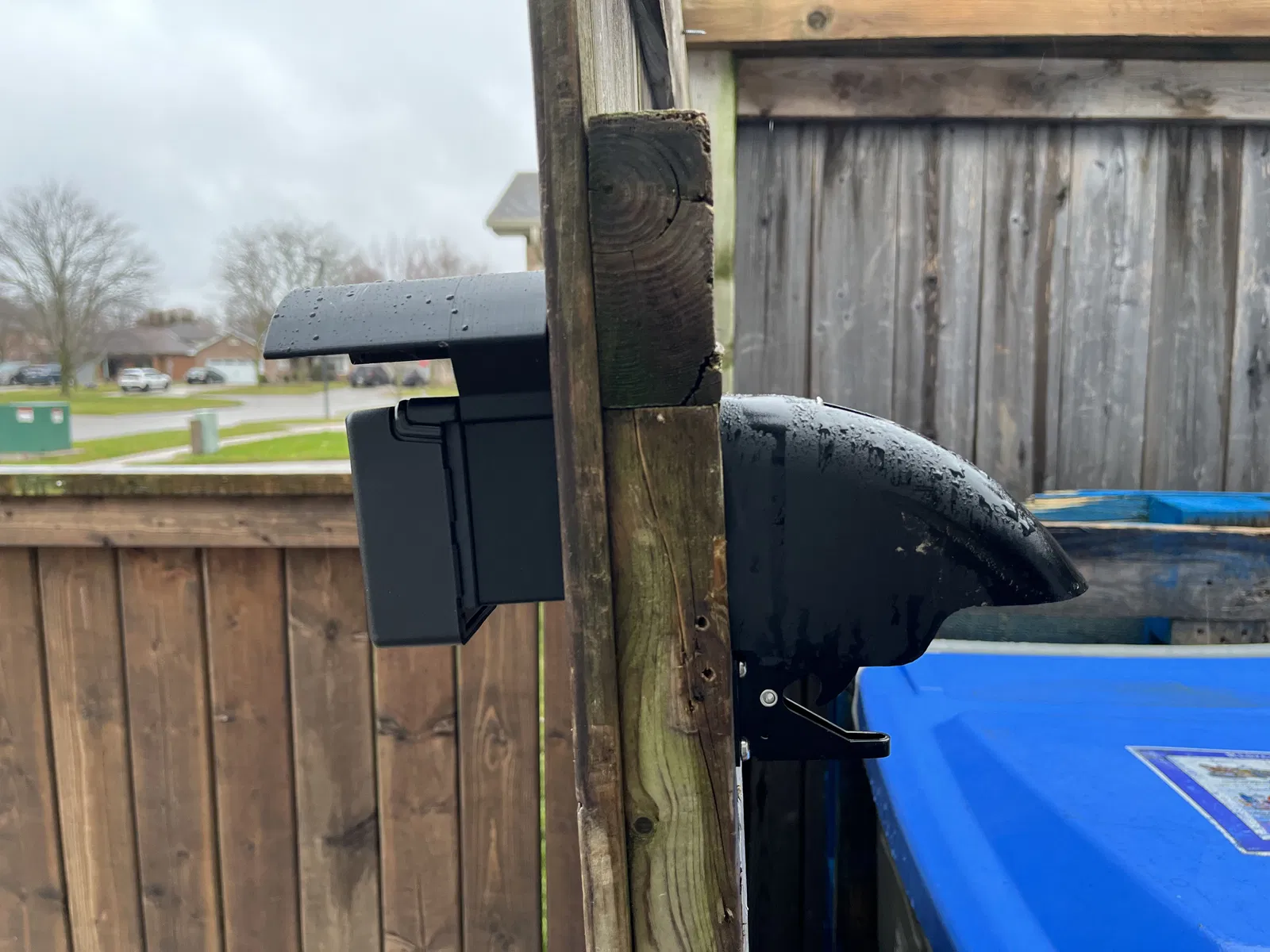

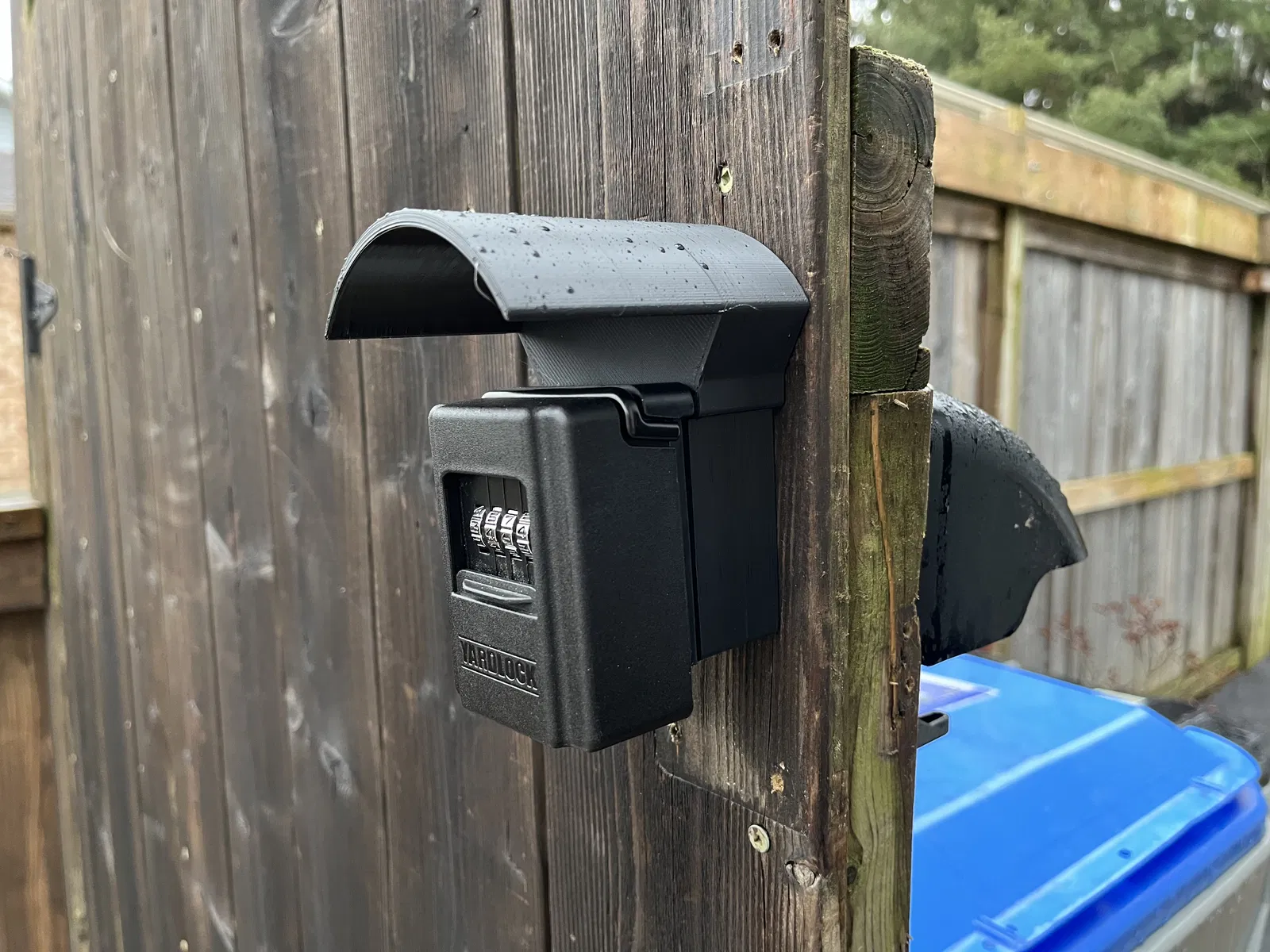

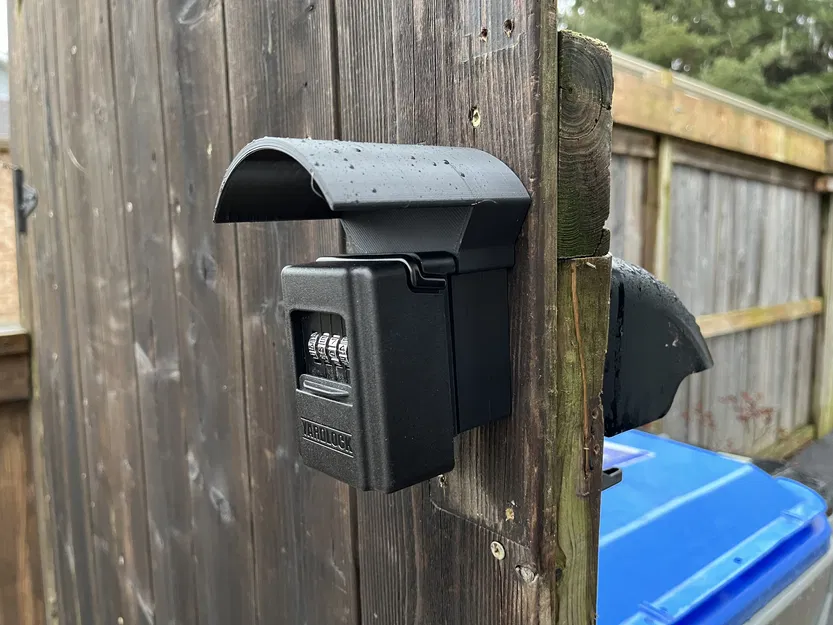

Tui tạo ra cái miếng đệm và cái vỏ này để canh chỉnh khoảng cách cho cái ổ khóa cổng không cần chìa YARDLOCK hoạt động ngon lành, với lại để hạn chế nước mưa thấm vô mấy cái khe phía trên của thiết bị.

Tui chia sẻ file .STEP để bạn nào muốn cắt/kéo dài phần lưng thiết bị thì tùy chỉnh theo ý mình nha.

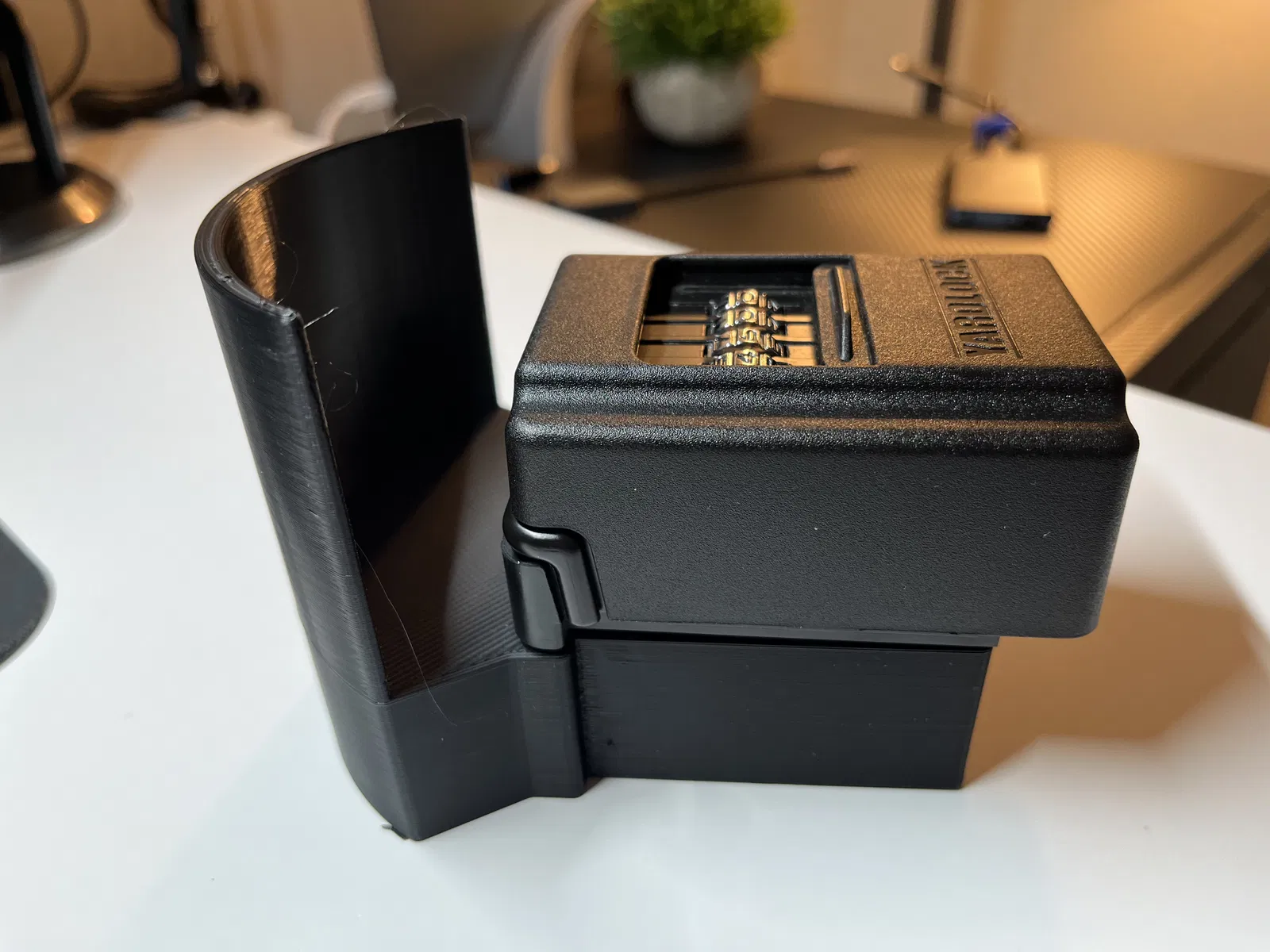

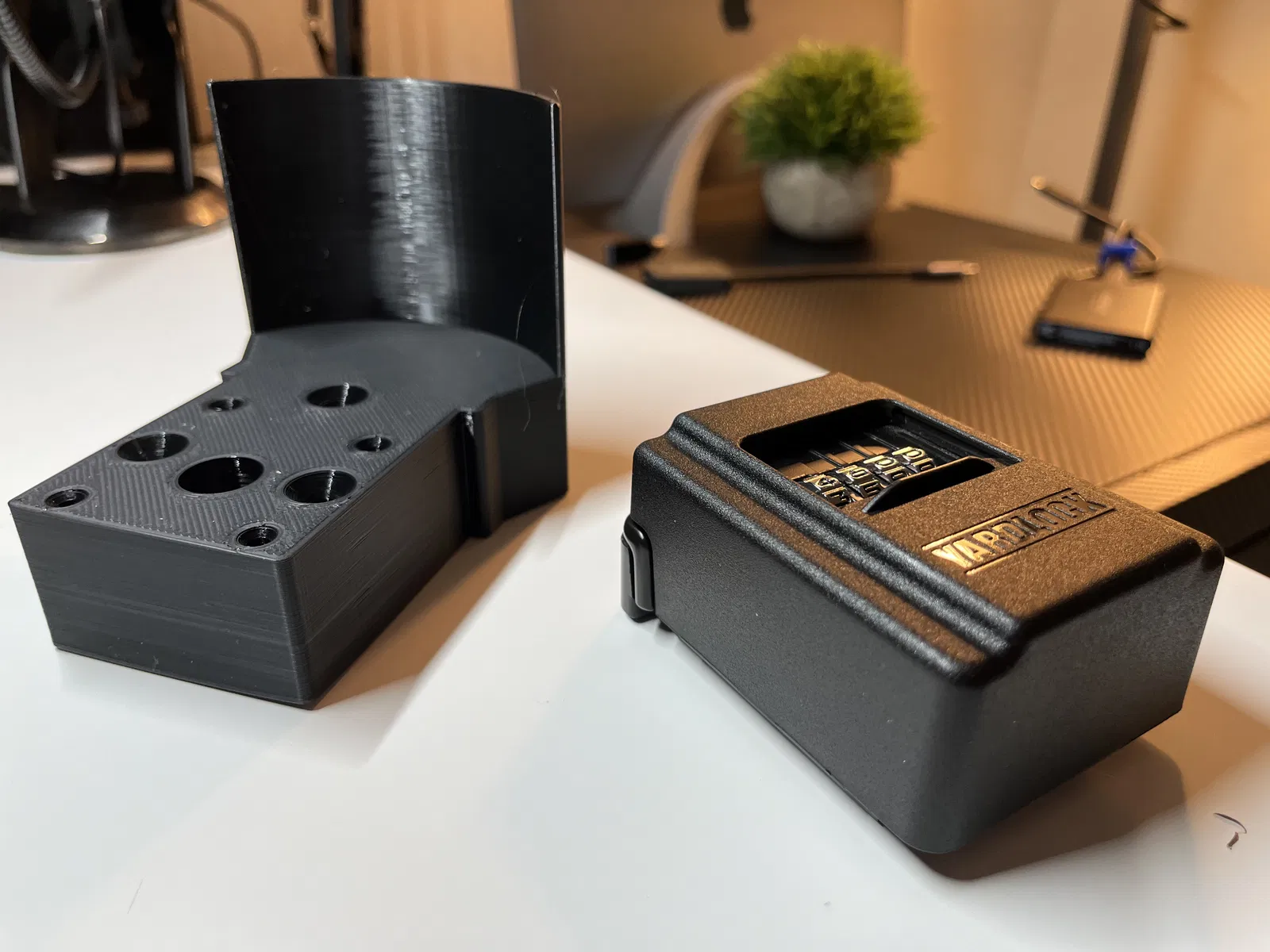

Nó được thiết kế để khớp với mấy cái lỗ trên ổ khóa cổng để bạn: (i) bắt cái miếng đệm vô hàng rào bằng vít qua 3 lỗ lớn, rồi (ii) bắt cái ổ khóa cổng vô cái miếng đệm qua 4 lỗ nhỏ hơn - mấy lỗ này được làm cỡ để ren vít có thể tự ăn vô đó.

Khi gắn vít vô có thể bạn sẽ nghe tiếng “rắc rắc” nhẹ của nhựa, nhưng mà nó không ảnh hưởng cấu trúc đâu, miễn là bạn đừng siết quá chặt. Nên - quan trọng là - đừng siết vít quá tay kẻo gãy miếng đệm nha.

Cài đặt in:

Tui dùng PETG vì nó giãn nở/co ngót nhiệt tốt hơn, với độ cao lớp in 0.2mm (dùng 0.3mm cũng được), vòi phun 0.6mm, và 3 lớp thành với 10% 3D cubic infill. In úp cái mặt lưng xuống khay in nha.
