Đế Quạt A/B Motor cho Voron Trident

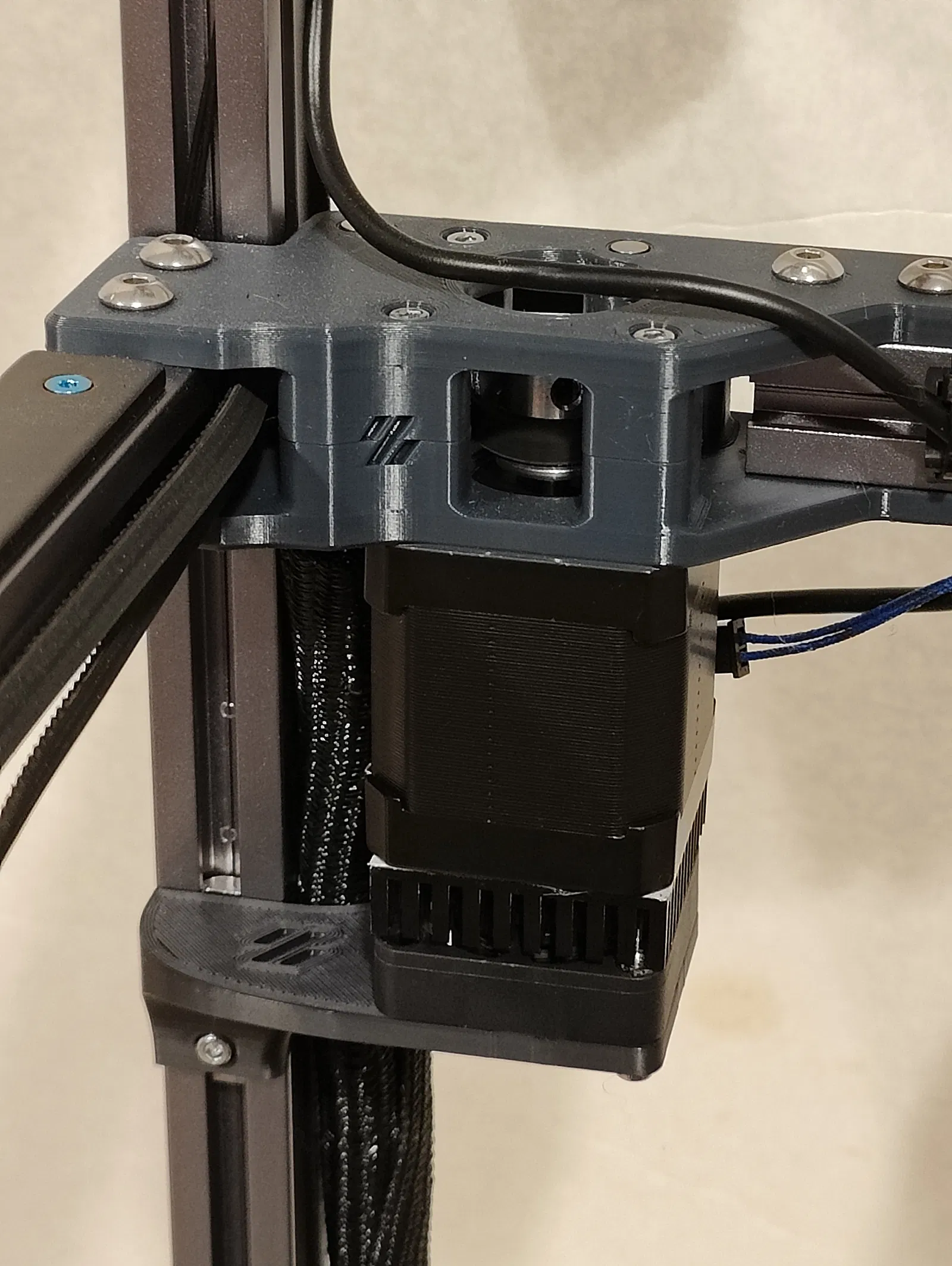

Bộ phận này gồm một cặp đế quạt (một bên trái, một bên phải) dành riêng cho Voron Trident. Quạt có thể lắp trực tiếp bên dưới động cơ A/B để làm mát chủ động.

Sau vài trăm giờ thử nghiệm, tôi thấy những cái này không tạo ra sự khác biệt lớn lắm. Bạn cứ tùy ý sử dụng mô hình nếu muốn tự mình thử, nhưng tôi không khuyến khích chúng như một bộ phận quan trọng.

-----

BOM

• 4x đai ốc cho thanh nhôm tùy chọn
• 4x ốc đầu mũ M3 6mm
• 2x quạt hướng trục 4010 (ví dụ) (ví dụ 2)
• 2x tản nhiệt 40x40mm (ví dụ)

Nếu sử dụng ốc nhiệt (khuyến nghị nhưng làm hỏng bộ phận):

• 4x ốc đầu mũ M3 14mm
• 4x ốc nhiệt "tiêu chuẩn Voron" M3 4.5x5x3mm

Nếu sử dụng đai ốc (không làm hỏng bộ phận):

• 4x đai ốc M3
• 4x ốc đầu mũ M3 16mm

Hướng dẫn

1. Làm sạch đáy động cơ A/B nema17 bằng khăn tẩm cồn hoặc tương đương
2. Bóc và dán tản nhiệt 40mm vào đáy động cơ

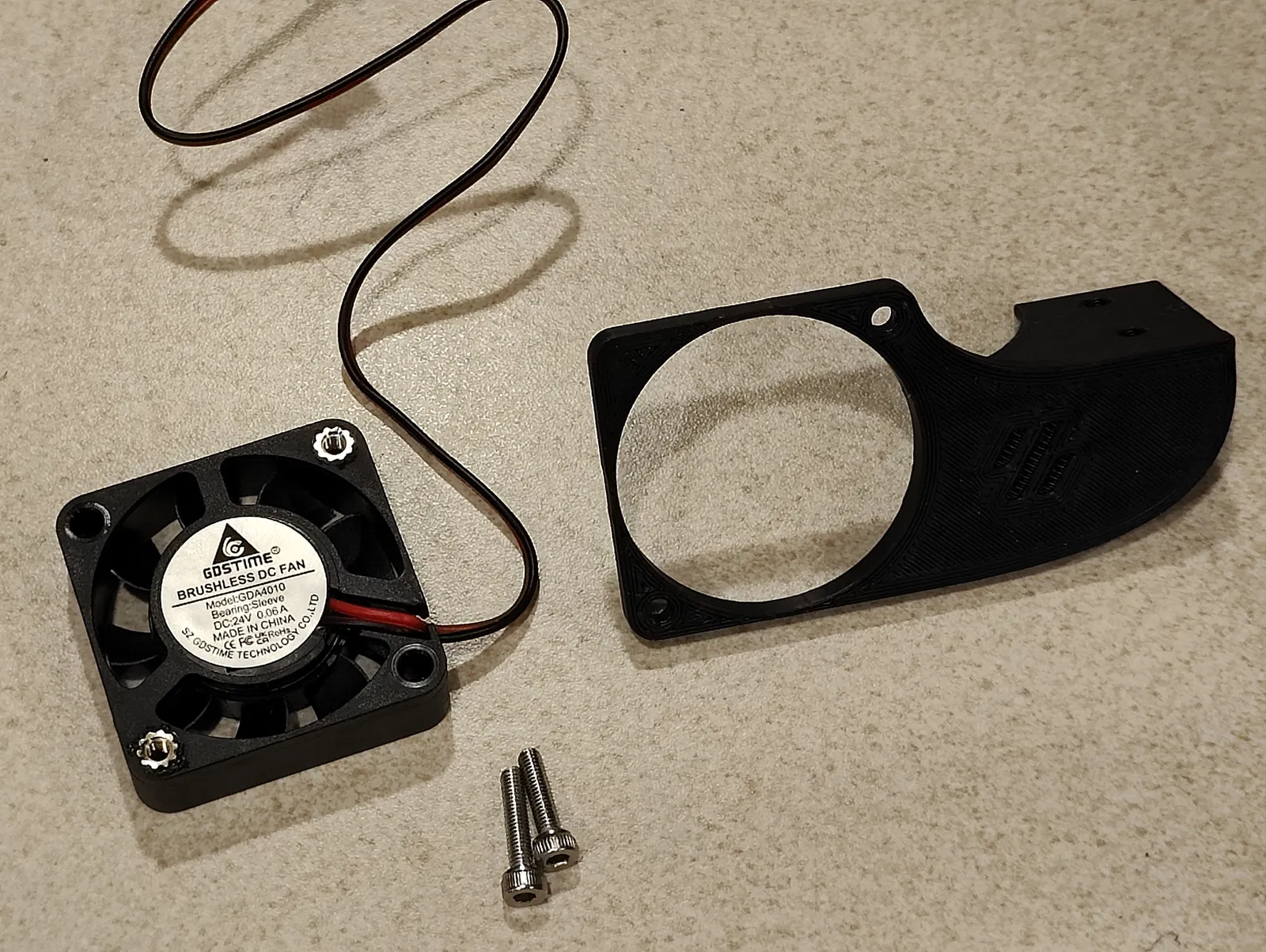

3. Lắp ốc nhiệt vào quạt 4010 (tùy chọn, xem bên dưới)

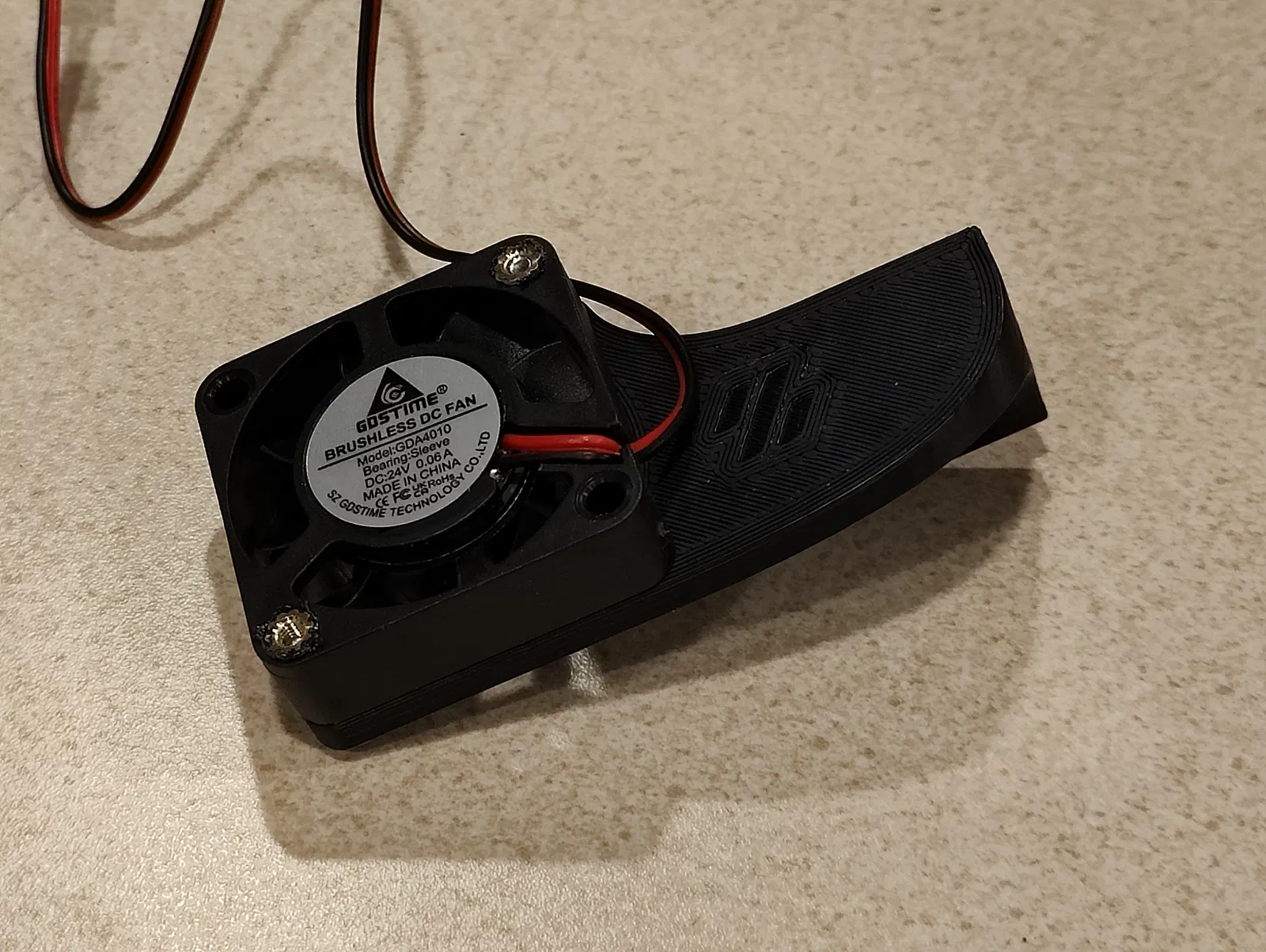

4. Vặn quạt vào đế quạt in từ phía dưới (tùy chọn: sử dụng đai ốc và ốc dài hơn)

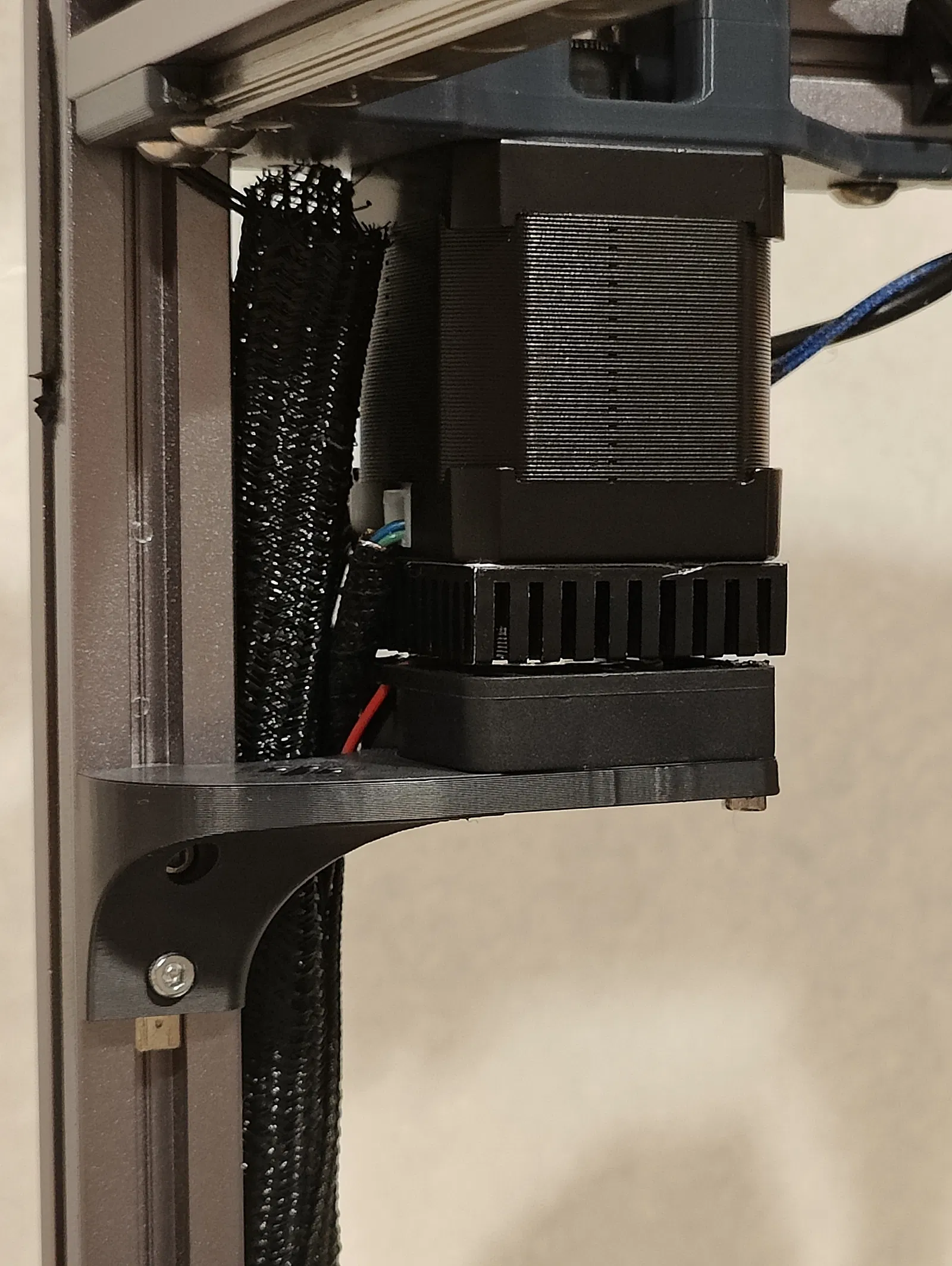

5. Lắp đế quạt vào thanh nhôm trái/phải, đưa lên ngay bên dưới tản nhiệt

Mẹo dùng ốc nhiệt

• Đặt mỏ hàn ở 275-285°C
• Kiểm tra hướng quạt trước khi lắp ốc nhiệt.
• Giữ quạt áp vào đế quạt và xác nhận quạt sẽ thổi lên, vào tản nhiệt
• Đảm bảo đặt ốc nhiệt ở phía đối diện nơi ốc sẽ đi vào.
• Sau khi lắp và để nguội một chút, vặn ốc từ hướng đối diện để loại bỏ nhựa chảy thừa, sau đó tháo ra
• Cắt bỏ nhựa chảy thừa phía trên bằng kềm cắt hoặc dao rọc giấy

Klipper

Sau khi lắp đặt, vấn đề sẽ là khi nào nên bật quạt. Bên dưới là một số cấu hình mẫu, nhưng thiết lập chính xác sẽ phụ thuộc vào từng máy in cụ thể. Trên máy của tôi, tôi đã nối cả hai quạt A/B vào cùng một cổng, để chúng cùng bật một lúc.

Luôn bật

[fan_generic motor_cooling]
pin: PE4 # ví dụ thôi
# kiểm tra tài liệu MCU của bạn để biết chân cắm đúng

[delayed_gcode startup_motor_fans]
initial_duration: 1
gcode:
  SET_FAN_SPEED FAN=motor_cooling SPEED=1.0

Bật trong khi in

[fan_generic motor_cooling]
pin: PE4 # ví dụ thôi
# kiểm tra tài liệu MCU của bạn để biết chân cắm đúng

[gcode_macro PRINT_START]
gcode:
  # đừng thay thế, mà hãy thêm dòng này vào PRINT_START của bạn
  SET_FAN_SPEED FAN=motor_cooling SPEED=1.0

[gcode_macro PRINT_END]
gcode:
  # đừng thay thế, mà hãy thêm dòng này vào PRINT_END của bạn
  SET_FAN_SPEED FAN=motor_cooling SPEED=0

Bật khi động cơ đang sử dụng

(cái này yêu cầu mỗi quạt phải có cổng riêng)

[controller_fan stepper_x_fan]
pin: PE4 # ví dụ thôi
# kiểm tra tài liệu MCU của bạn để biết chân cắm đúng
stepper: stepper_x

[controller_fan stepper_y_fan]
pin: PE5 # ví dụ thôi
# kiểm tra tài liệu MCU của bạn để biết chân cắm đúng
stepper: stepper_y

Chỉ bật khi động cơ trên một nhiệt độ nhất định

(cái này yêu cầu một cảm biến nhiệt trên động cơ)

Xem temperature_fan
