Bộ đếm Số lượng - Máu - Điểm Modular

Đây là một bản remix từ mô hình tuyệt vời https://www.thingiverse.com/thing:4778677 (bản thân nó cũng là một bản remix lỏng lẻo từ những mô hình khác, nhưng có thiết kế vòng số đơn giản hơn nhiều), với những thay đổi sau:

• Phần bên trái và phần thân được tách thành hai mảnh.

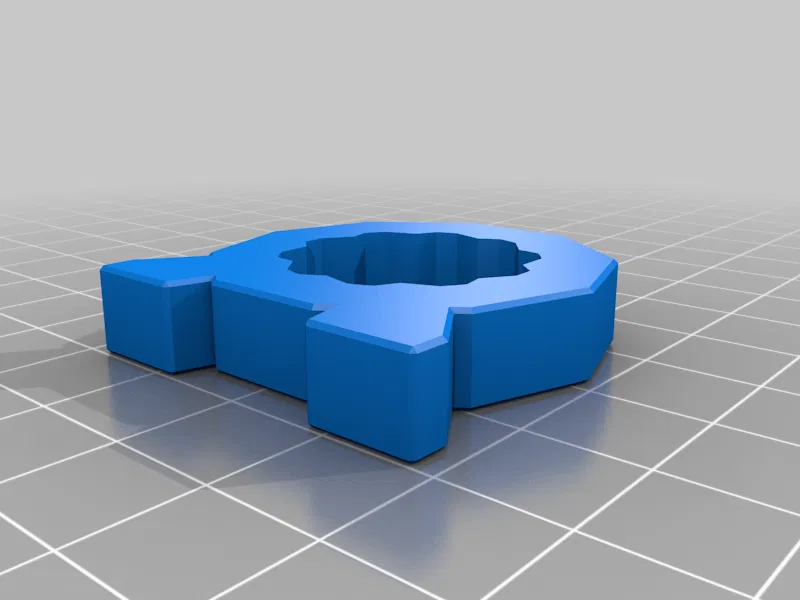

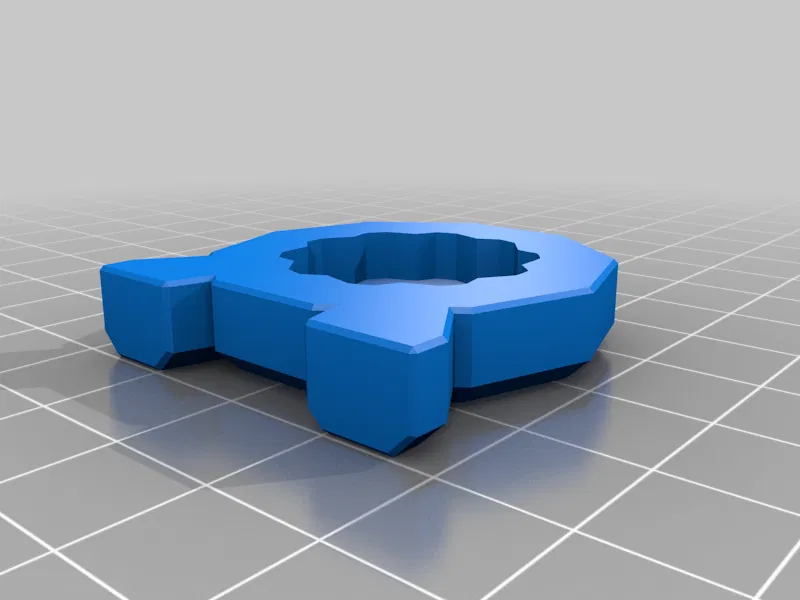

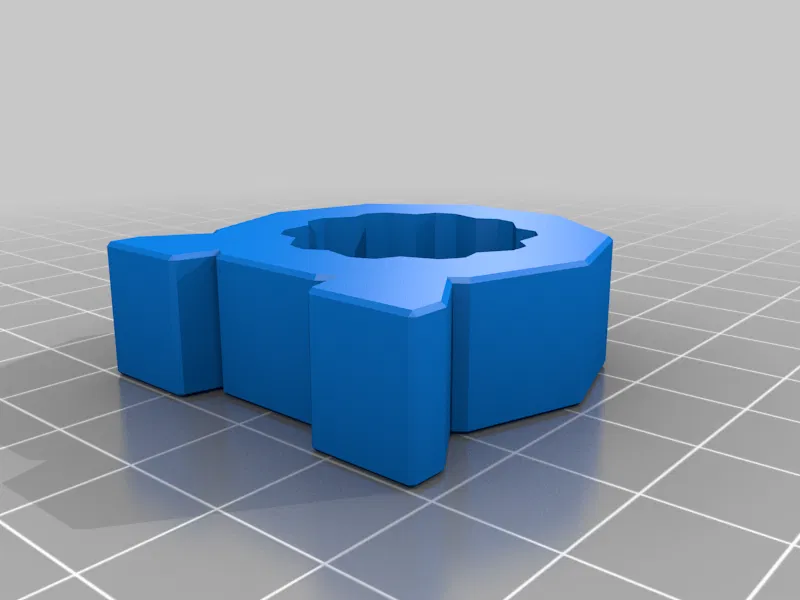

• Tôi đã thêm một mảnh ở giữa mới có thể dùng làm bộ chia (cá nhân tôi thích mảnh ở giữa "mỏng", nhưng tôi cũng đã bao gồm một cái "dày").

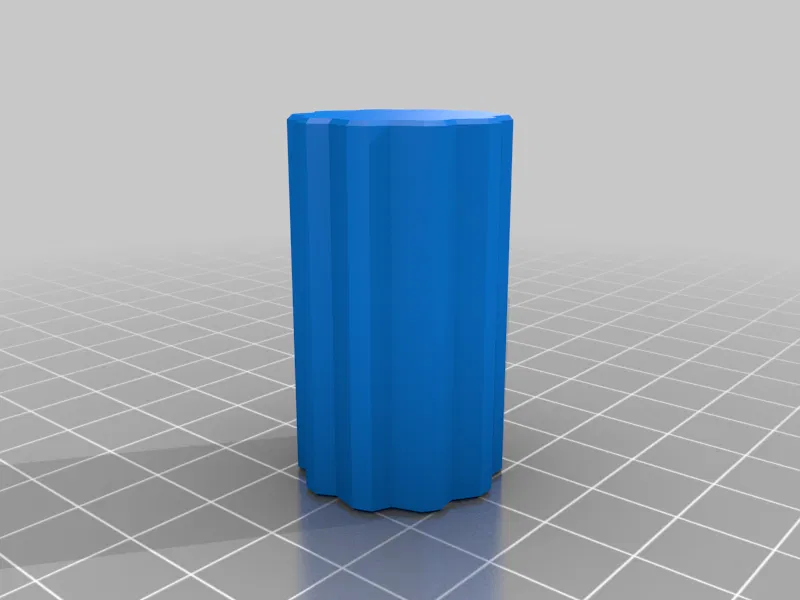

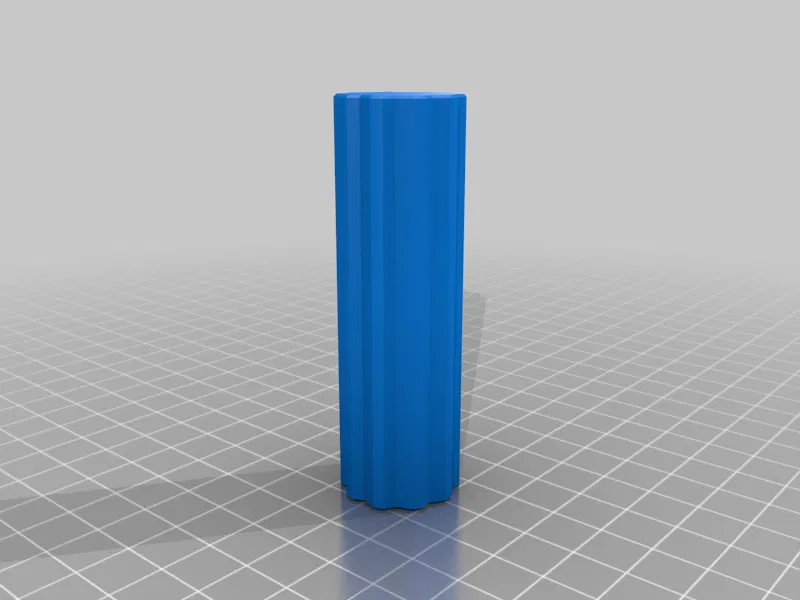

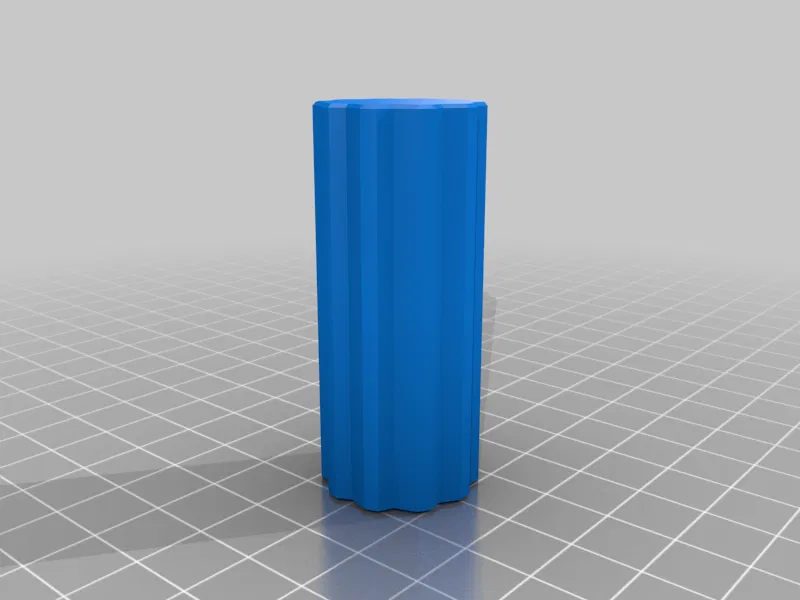

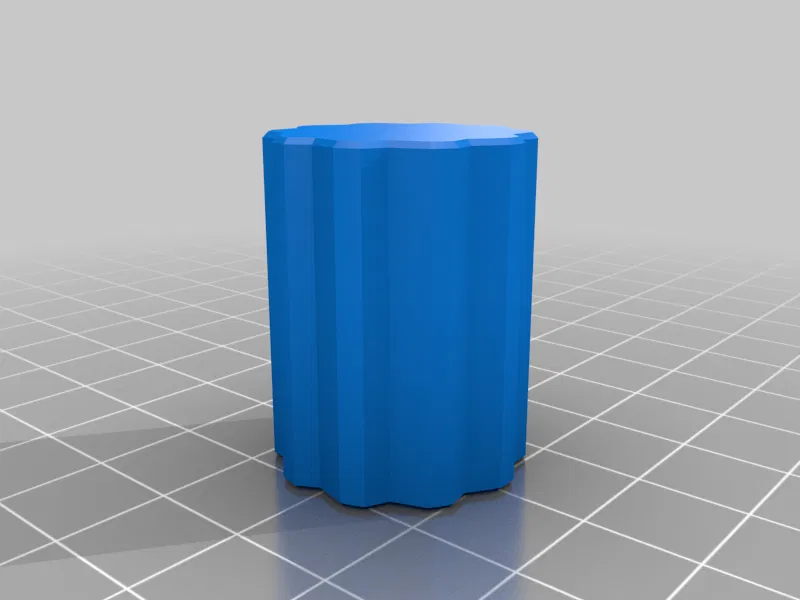

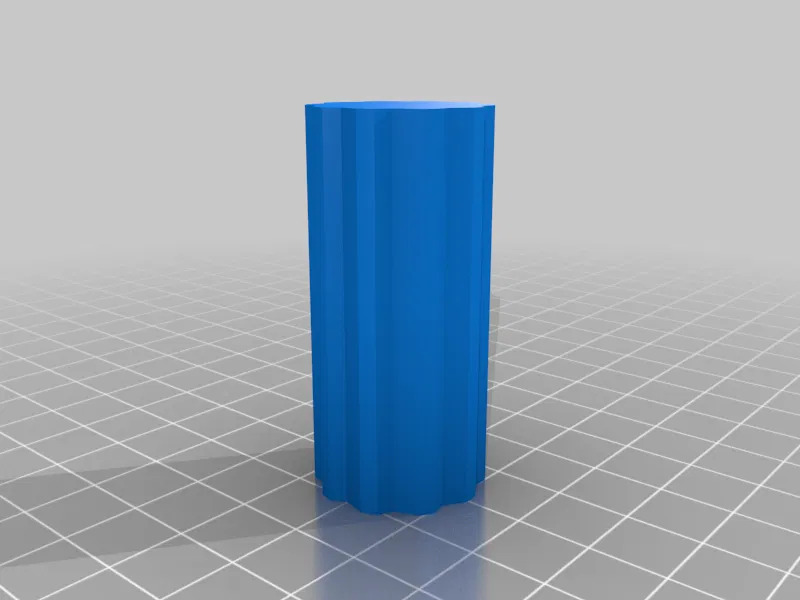

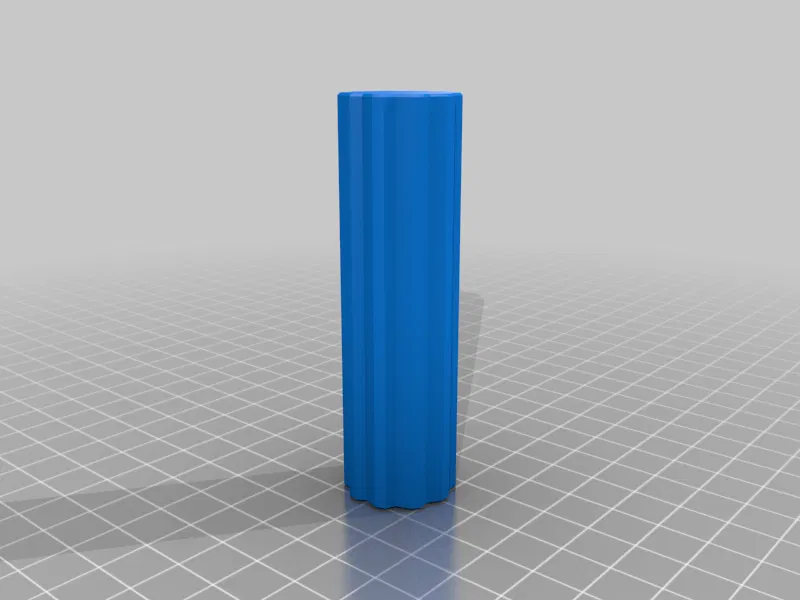

• Chiều dài thân có thể tùy chỉnh thông qua các tham số trong tệp Fusion 360 (tôi đã bao gồm một vài mẫu chiều dài).

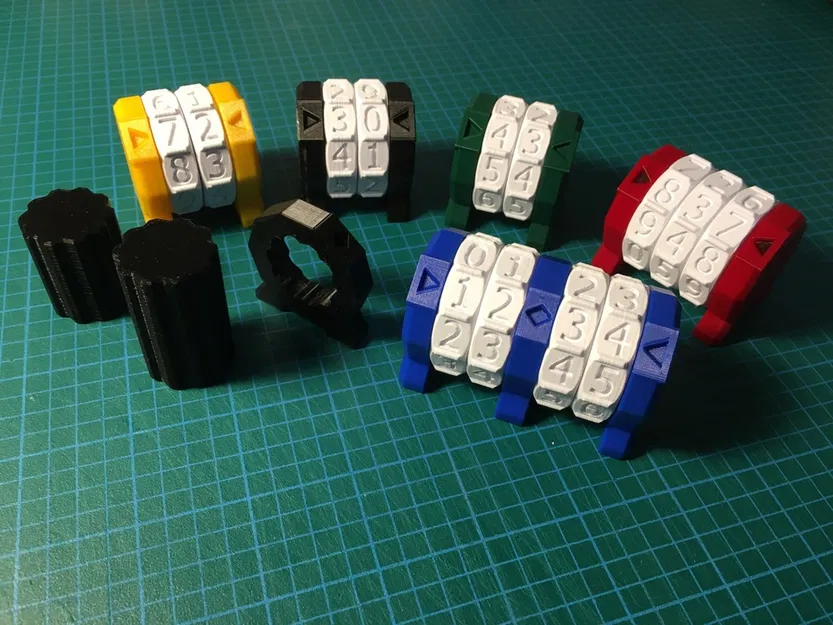

• Tất cả các mảnh này giờ đây có thể dễ dàng trộn lẫn và kết hợp, vì vậy bạn không bị giới hạn với một bố cục duy nhất (xem ảnh để biết một vài ví dụ).

Tất cả các tệp cần thiết (bao gồm hai phiên bản vòng số) đều được bao gồm để thuận tiện cho bạn.

(Lưu ý: Mô hình này ban đầu được xuất bản trên Thingiverse, nhưng giống như nhiều người khác, cuối cùng tôi đã quyết định rời khỏi con tàu đang chìm và chuyển đến đây…)

Cập nhật: _Đối với những bạn quan tâm đến cùng một mô hình với mũi tên ở trên cùng, vui lòng xem bản remix này của rhaffos!

Cập nhật (2024-08-23): Hóa ra công thức tính chiều dài thân hơi sai, dẫn đến các thân dài hơn với các mảnh ở giữa bị (hơi) ngắn. Tôi đã sửa lỗi này và tải lên các tệp chính xác.

Lắp ráp:

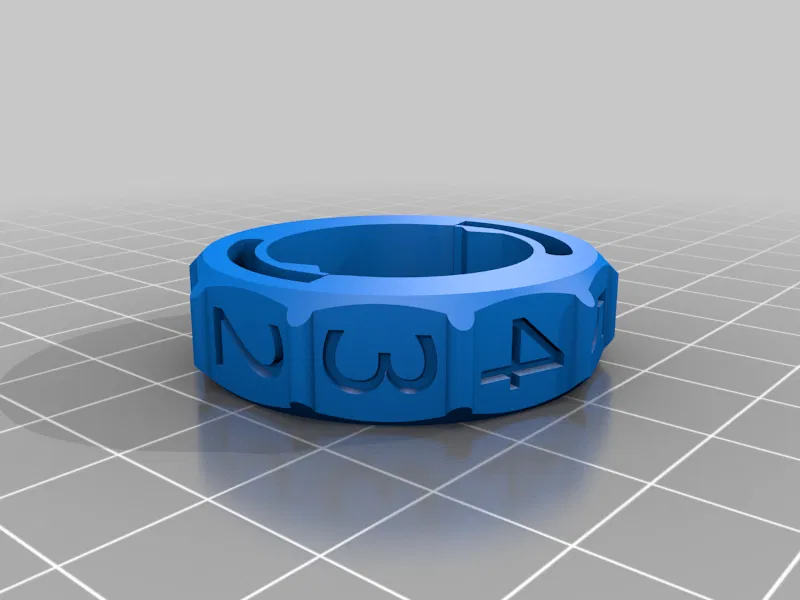

In một mảnh bên trái và một mảnh bên phải, tùy chọn một hoặc nhiều mảnh ở giữa, một thân có chiều dài phù hợp với cấu hình của bạn, và số lượng vòng số cần thiết (lưu ý có hai phiên bản, xoay lên hoặc xuống để đếm).

Các mảnh đầu bên trái và bên phải được gắn rất chặt vào thân một cách cố ý, nhưng tôi đã thêm một số dung sai cho mảnh ở giữa để có thể trượt xung quanh. Bạn vẫn có thể tháo các đầu ra bằng một lực nhẹ, nếu bạn muốn cấu hình lại các mảnh của mình.

Tùy chỉnh:

Tôi đã bao gồm tệp Fusion 360 với tất cả các bộ phận cần thiết, trong trường hợp bạn muốn tùy chỉnh thêm - như tạo các thân dài hơn, thêm logo, hoặc điều chỉnh dung sai cho mảnh ở giữa, v.v.

In ấn:

Mô hình này nên in khá dễ dàng với mọi vật liệu, không cần brim, raft hoặc hỗ trợ. Tôi khuyên bạn nên dùng độ cao lớp nhỏ hơn cho các vòng số (và có thể là brim), nhưng các bộ phận chính in tốt với độ phân giải 0,2 mm.

Cài đặt in

Thương hiệu máy in:

Prusa

Máy in:

i3 MK3

Rafts:

Không

Supports:

Không

Độ phân giải:

200

Infill:

15

Filament: any any any
