Dẫn dây tóc Elegoo Neptune 2

Bộ phận này được thiết kế để dẫn dây tóc đến cảm biến dây tóc của Elegoo Neptune 2 với góc tiếp cận tốt hơn. Điều này làm cho bản in bị mất 1 đến 3 mm ở trục z tối đa. Sẽ được sửa trong bản cập nhật tiếp theo. Bộ phận này sử dụng các bộ phận bên ngoài sau:

STL Files cần được thay đổi kích thước thành 1000% để căn chỉnh chính xác

Vật liệu khác:

2 - Đầu nối PTFE PC4-M10 (có thể sử dụng một đầu luồn và một đầu chặn.)

1 - Dây rút (Nên dài khoảng 6 đến 8 inch.)

1 - Ống PTFE (bất kỳ nhãn hiệu nào cũng được, nên dài khoảng 14 inch.)

Cài đặt In

Máy in:

Elegoo Neptune 2

Rafts:

Không

Hỗ trợ:

Không quan trọng (Nắp cảm biến dây tóc cần hỗ trợ)

Độ phân giải:

200

Infill:

15

Filament:

HATCHBOX PLA

Màu cam

Lưu ý:

Tôi đã sử dụng độ phân giải 0,2 với PLA tôi có sẵn. Tôi khuyên bạn nên sử dụng PETG. Tỷ lệ độ đặc ruột không quan trọng trừ khi thay đổi độ phân giải, vì bộ phận này đủ mỏng để gần như đặc ruột.

Phần nắp cảm biến dây tóc sử dụng giá đỡ.

Sau khi In

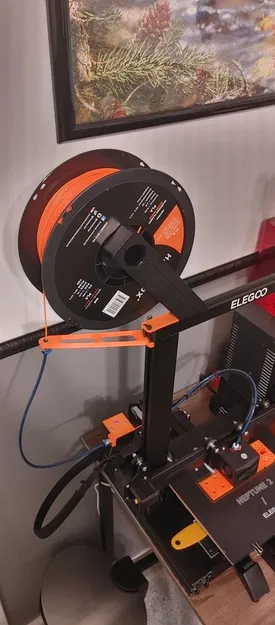

Gắn vào Máy in.

Sau khi in bộ phận, hãy gắn nó vào khung bằng cách:

Vặn các khóa ống PTFE vào mỗi bộ phận trong lỗ 9,5 mm.

Tháo bộ phận khung trên cùng (Bộ phận có logo.)

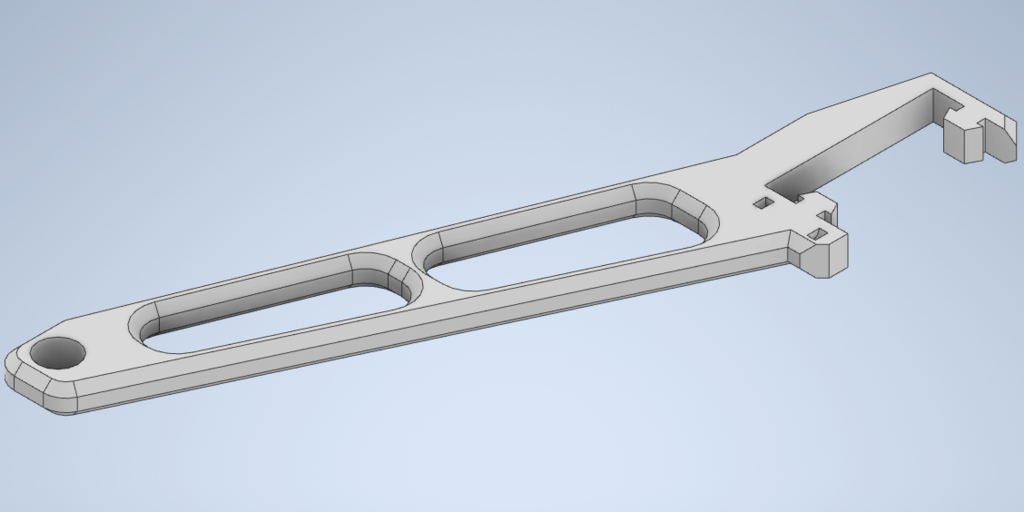

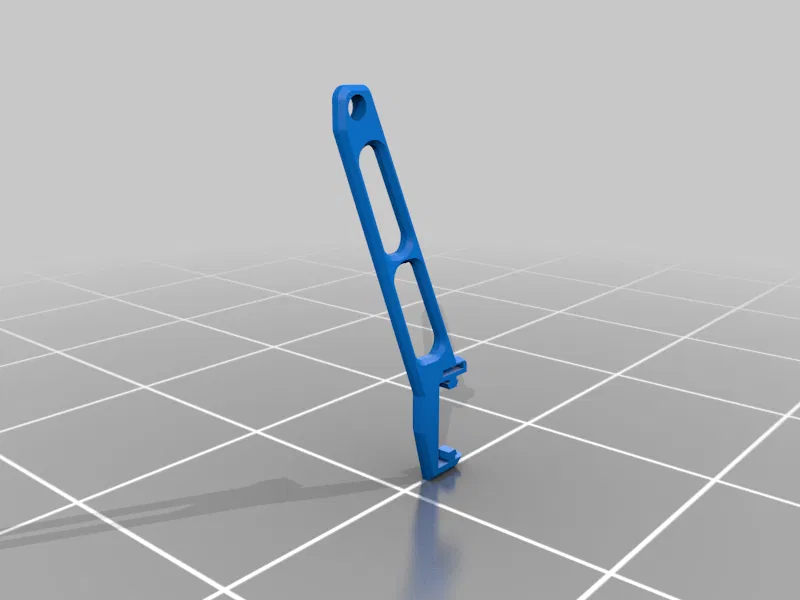

Nhấn bộ phận vào khung T-slot, với trục vít trục z phía sau nó. (Nên vừa khít.)

Lắp lại khung trên cùng vào máy in.

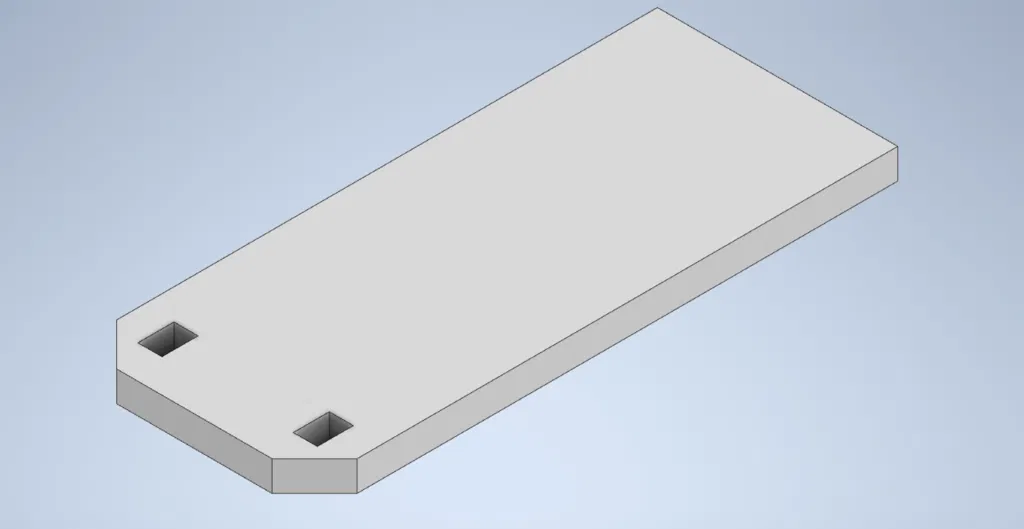

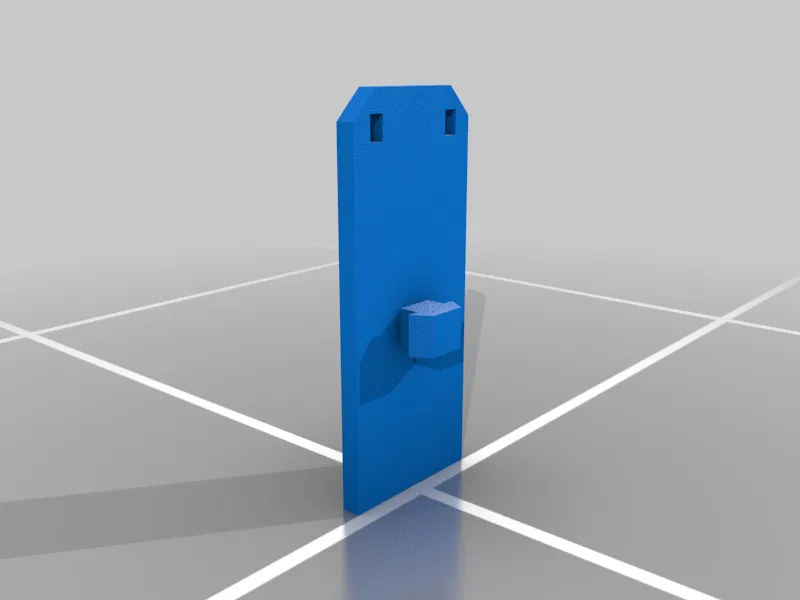

Đặt bộ phận hỗ trợ trên cùng lên khung trên cùng, giữa hai vít M5 ở bên trái.

Xoay bộ phận 90 độ, sao cho hai lỗ nhỏ hướng ra ngoài máy in.

Gắn dây rút vào giữa hai bộ phận và siết chặt chúng lại với nhau.

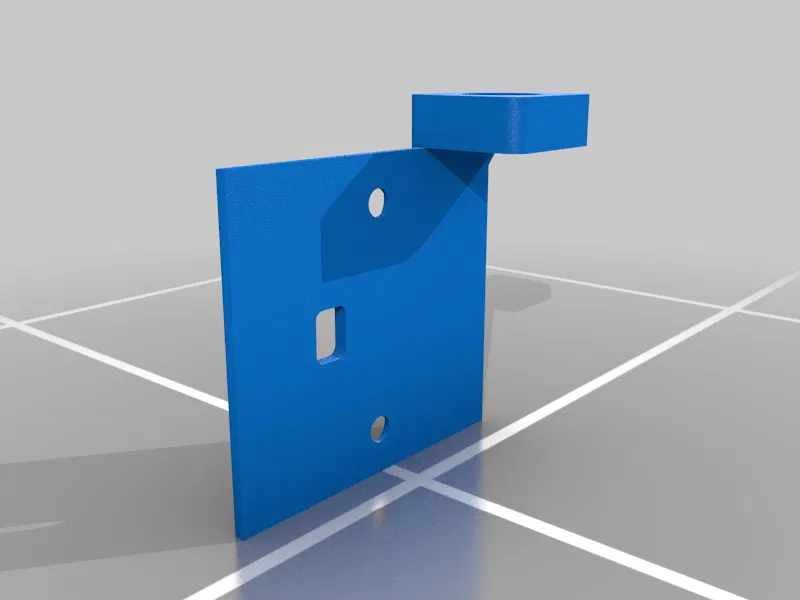

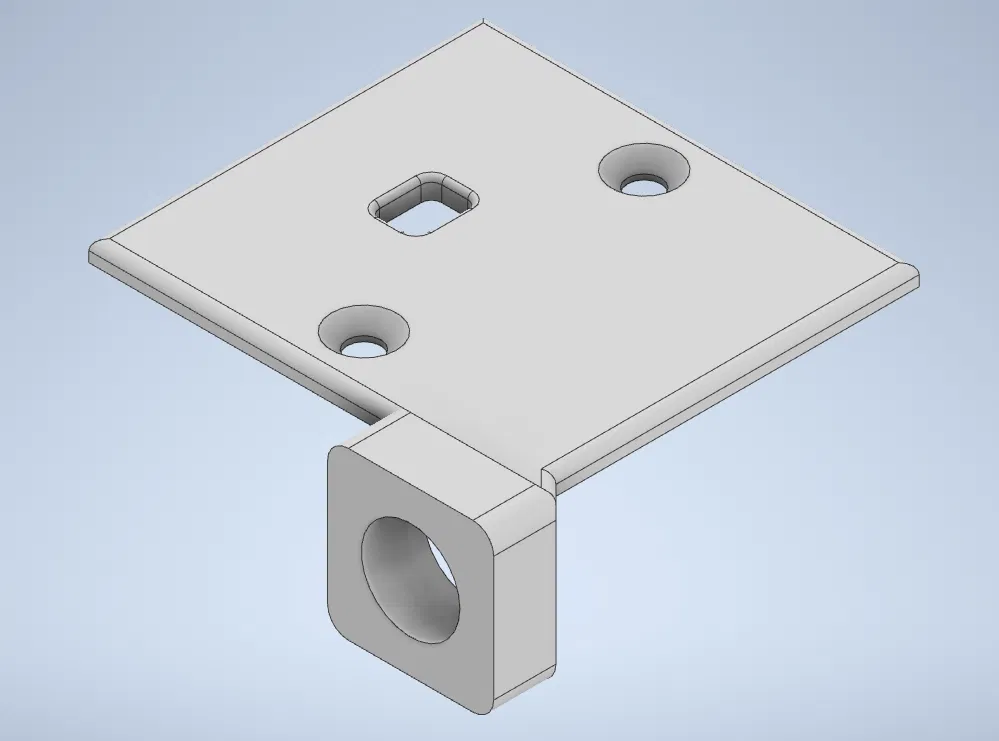

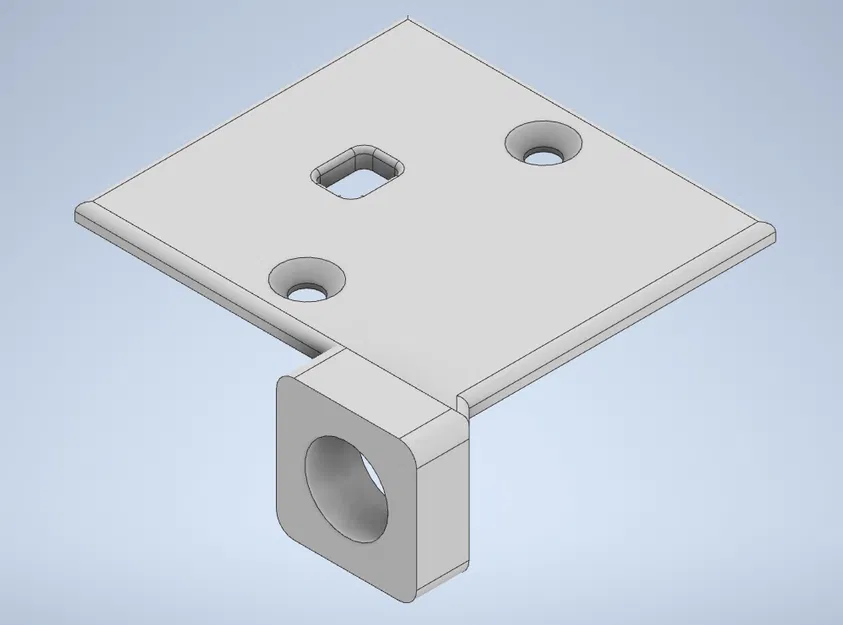

Gắn nắp cảm biến dây tóc bằng cách tháo hai vít đang giữ cảm biến dây tóc.

Căn chỉnh nắp cảm biến và thay thế các vít và cảm biến về vị trí ban đầu.

(Có thể thay thế vít bằng vít dài hơn, nhưng các vít nguyên bản nên đủ độ bám để hoạt động.)

1. Gắn ống PTFE vào giữa hai khóa bạn đang sử dụng.
