Steam Deck JsauX backplate Fan duct mod (cổng vào không khí trực tiếp)

Cảnh báo! MOD này chuyển hướng luồng không khí trực tiếp trên quạt bên trong của bo mạch, điều này có nghĩa là lượng không khí thường được hút vào bởi các lỗ thông gió phía dưới sẽ bị giảm đáng kể!! Bạn phải sử dụng tấm nhôm (bộ tản nhiệt) của vỏ Jsaux hoặc một số sửa đổi khác để giữ cho các thành phần bo mạch chính phụ thuộc vào việc làm mát hoạt động! Tôi không chịu trách nhiệm nếu bạn làm hỏng chip quản lý nguồn của mình do quá nhiệt!!

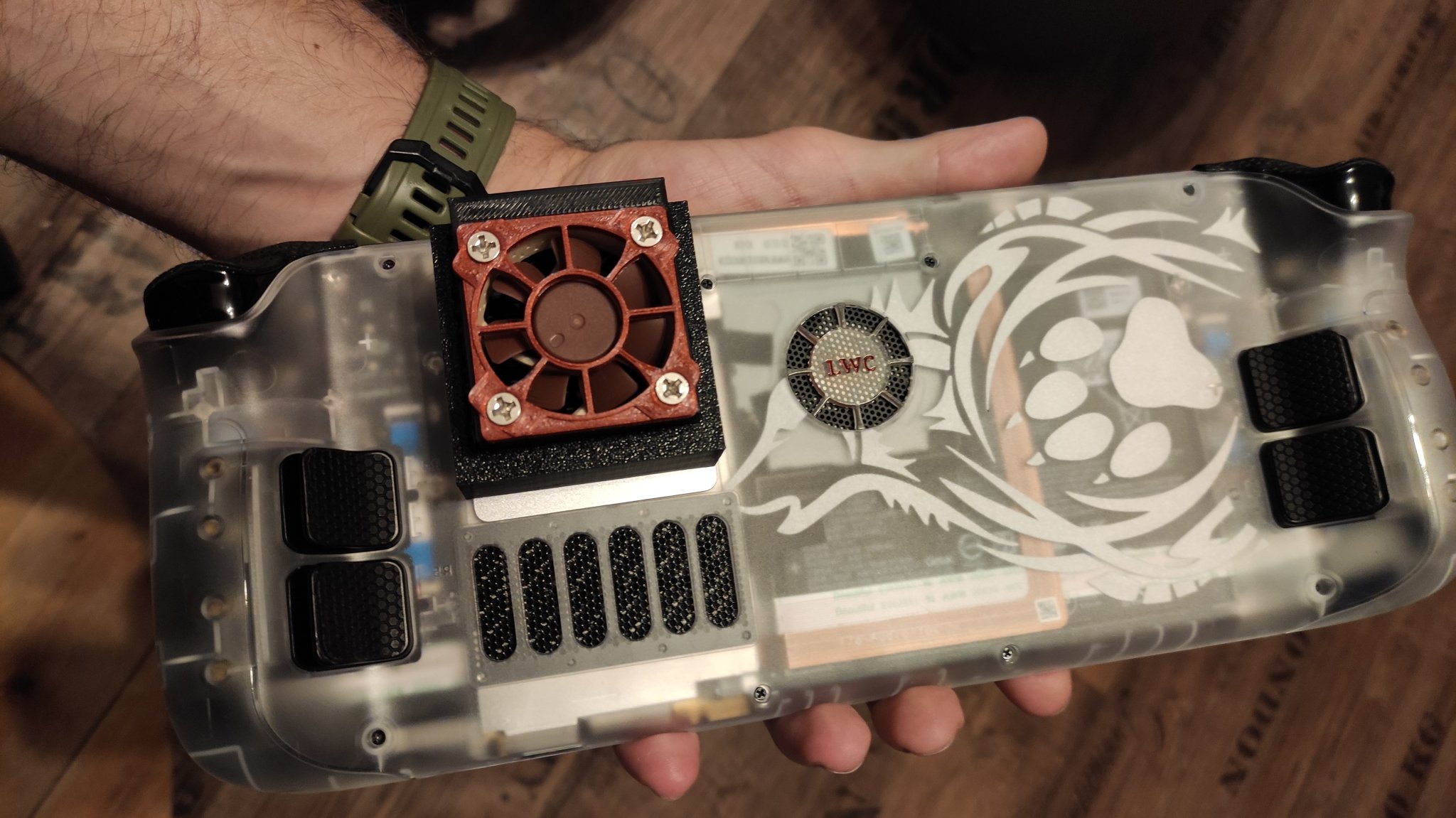

Hãy xem các thiết kế khác của tôi sử dụng tấm nhôm Jsaux trên vỏ sau bằng cách thêm một bộ tản nhiệt và quạt bổ sung để làm mát các thành phần đó!

______________________________________________________________________________________________________________________

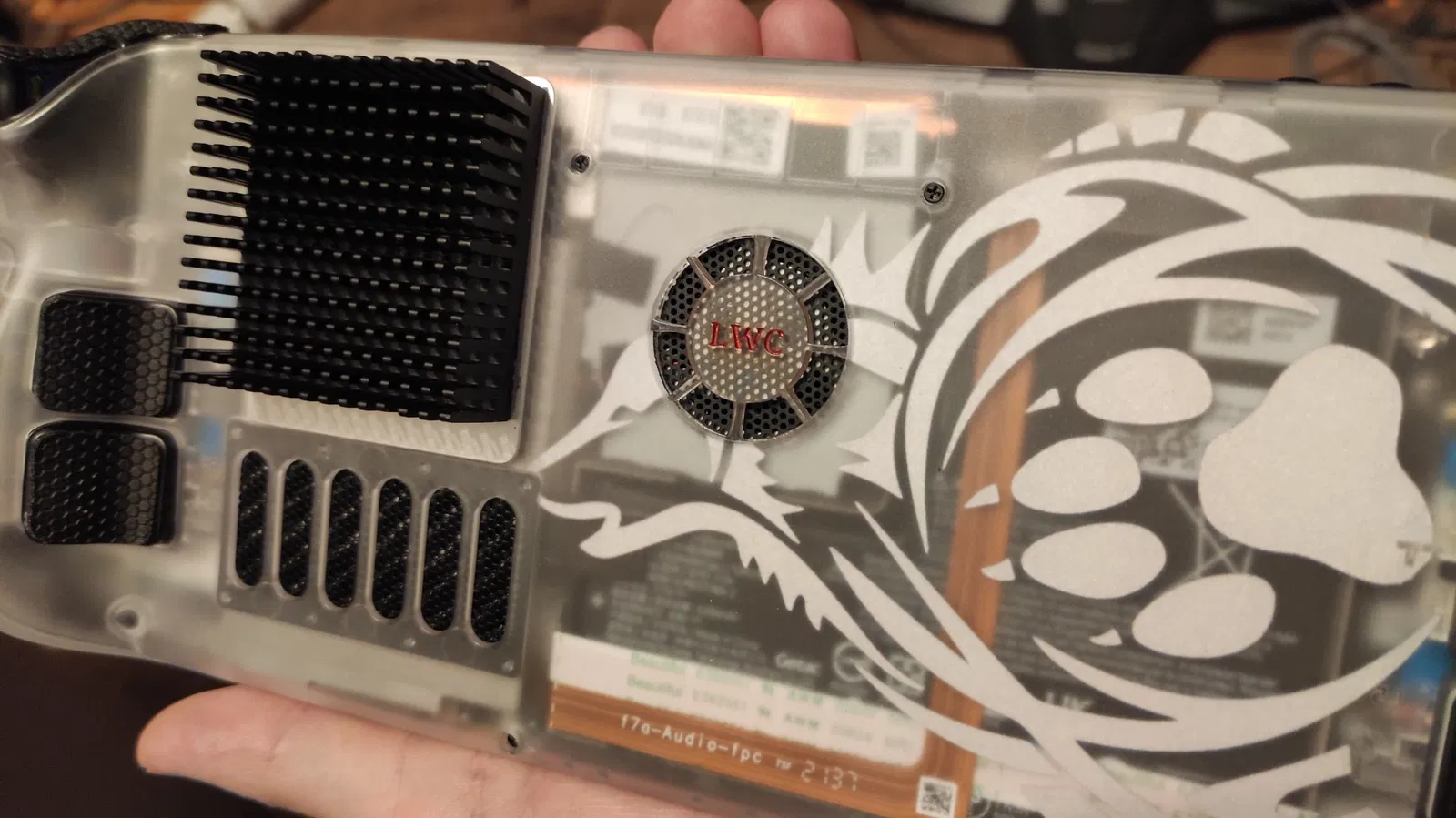

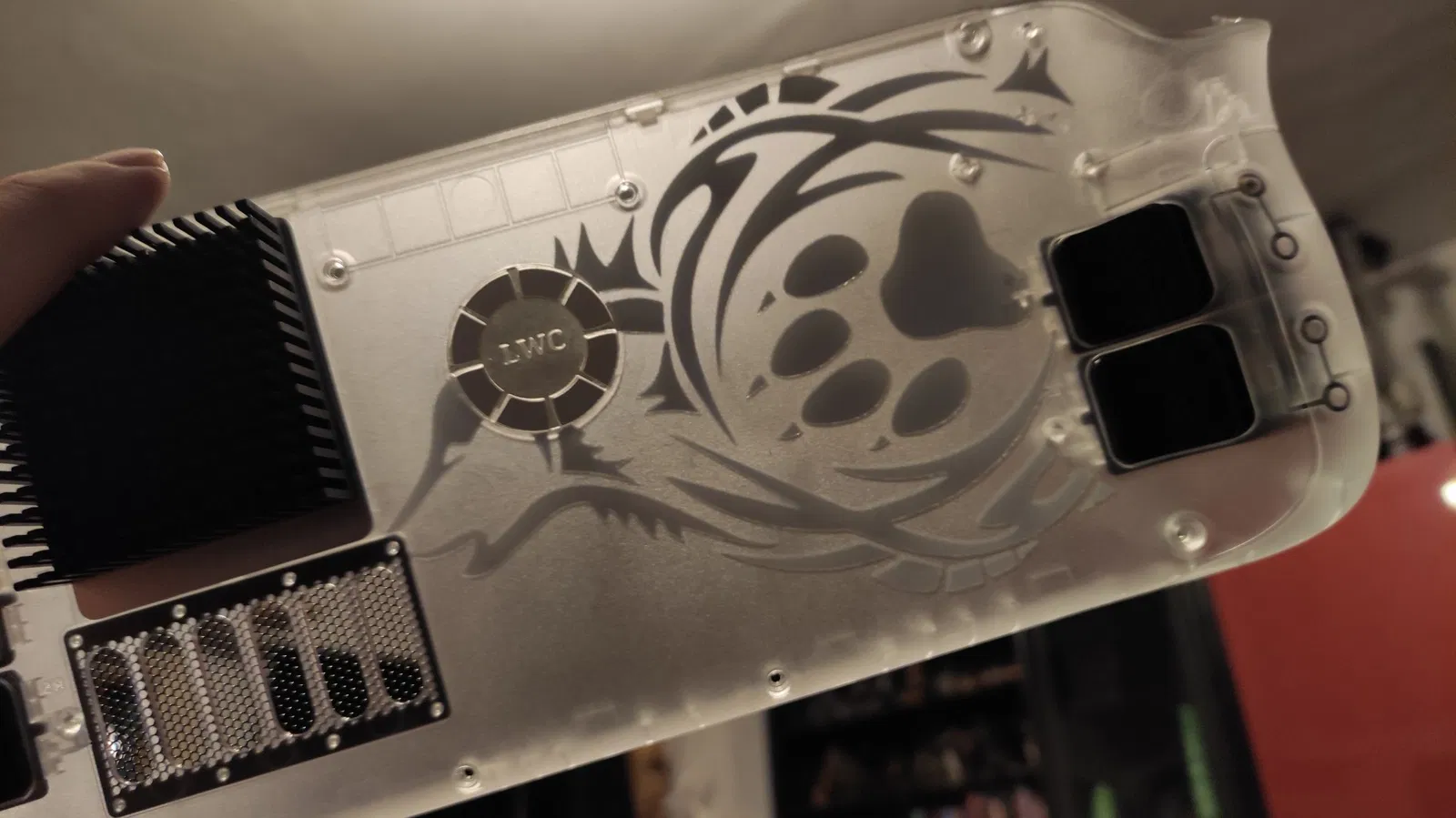

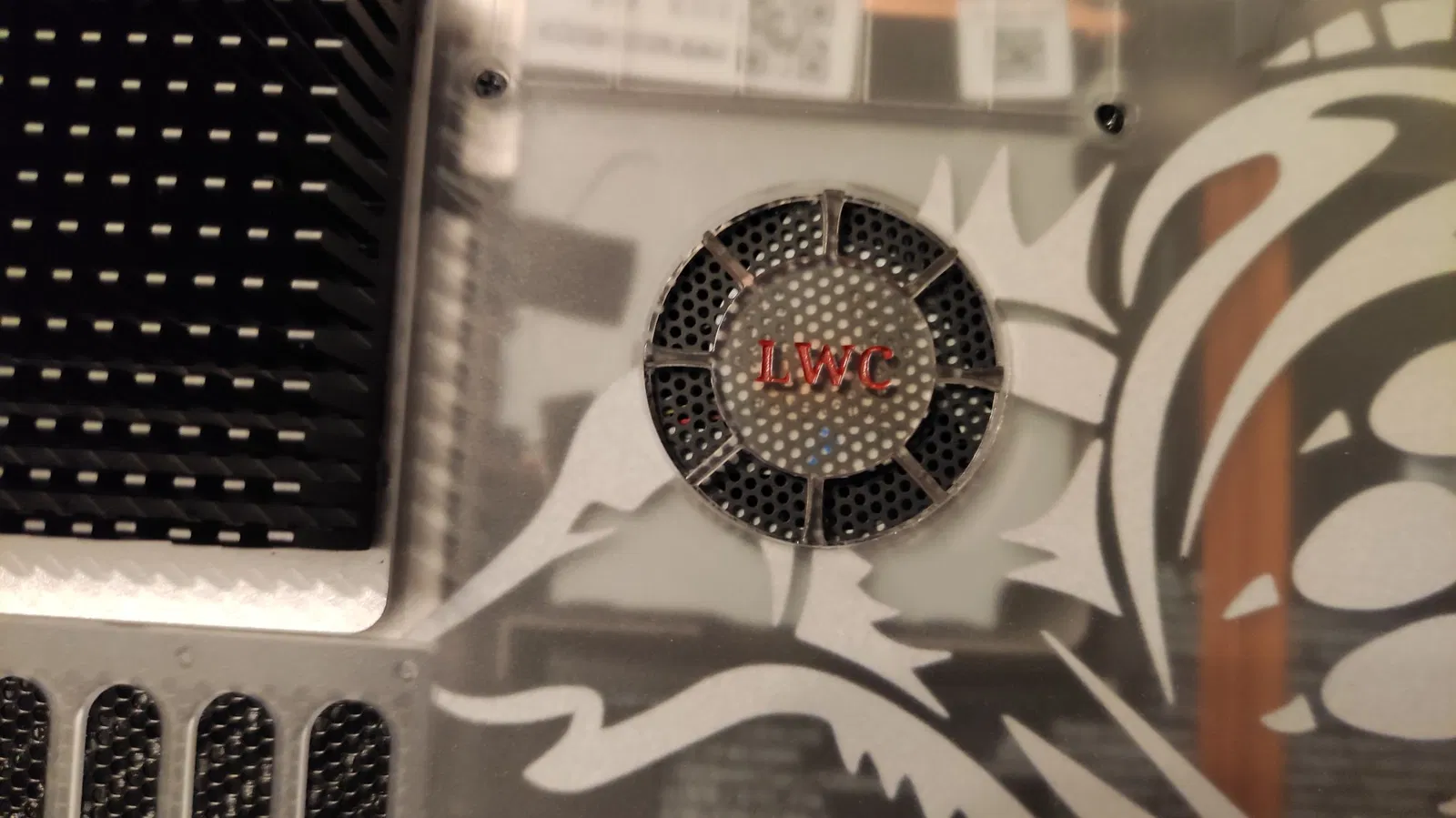

Thêm một bộ vỏ quạt nhìn tuyệt vời mà gần như không thể phân biệt được với vỏ JsauX nếu in bằng nhựa trong suốt (và tất nhiên là màu sắc đúng)

Bằng cách thêm một lỗ hút không khí trực tiếp trên quạt, bạn có thể tăng cường làm mát cho APU của mình một cách đáng kể!! (Chênh lệch 13°C, quạt ở 6600 vòng/phút tĩnh với plugin decky “Tuyệt vời”)

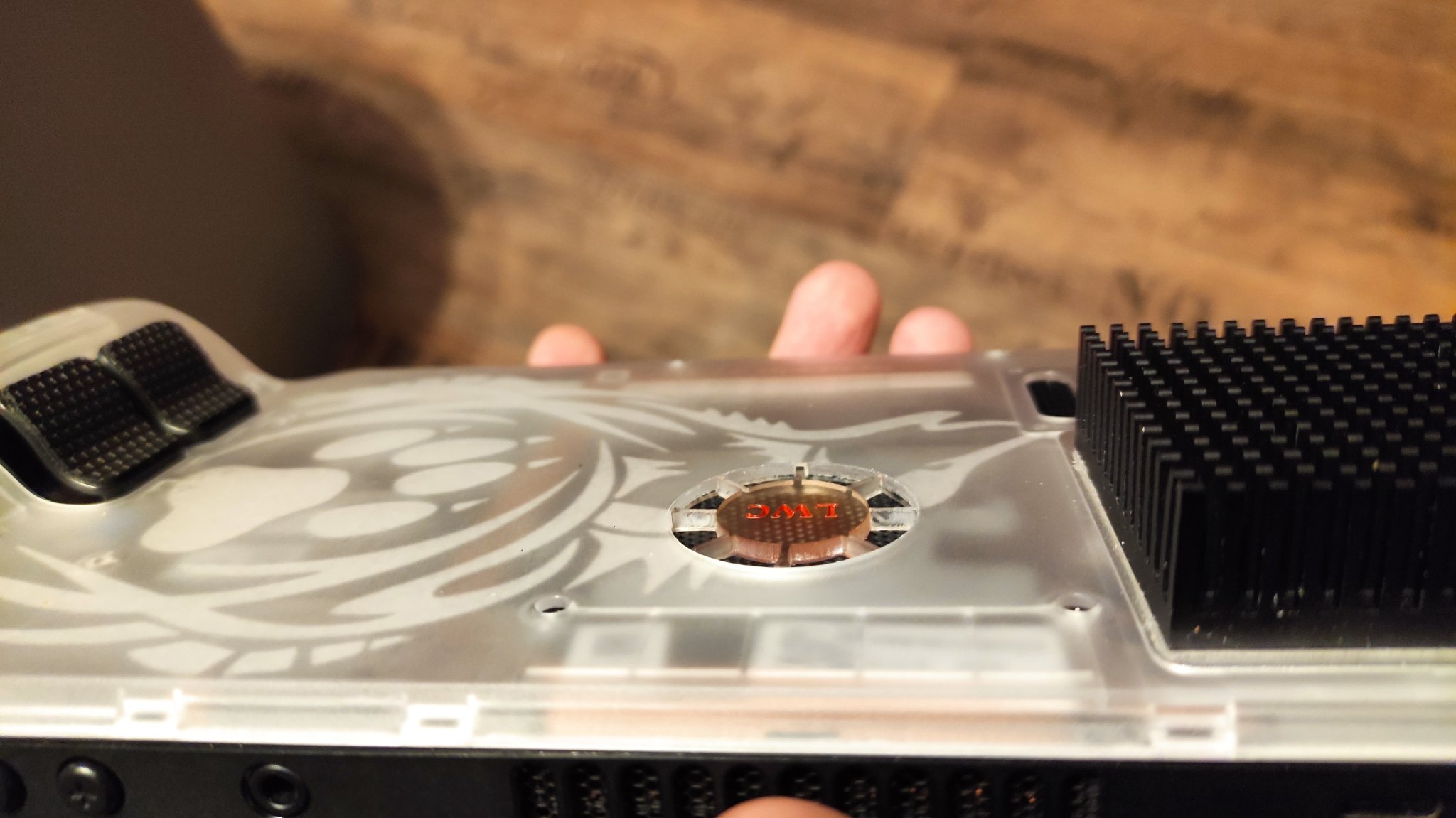

Bộ vỏ được đẩy vào từ bên trong ra ngoài và được giữ bằng ma sát và một vòng khóa, khi bạn đóng lại deck của mình, nó sẽ không thể di chuyển.

Bạn cũng có thể in cái này bằng máy in FDM nhưng vì đây là một phần rất nhỏ nên nó sẽ không bao giờ ra giống như khi in bằng máy in nhựa.

Chức năng sẽ hoàn toàn giống nhau về mặt khác.

Có hai tệp, bộ vỏ quạt và khuôn mẫu/đĩa trung tâm.

Sử dụng khuôn mẫu/đĩa trung tâm để đánh dấu giữa quạt của Deck thông qua vỏ trong suốt.

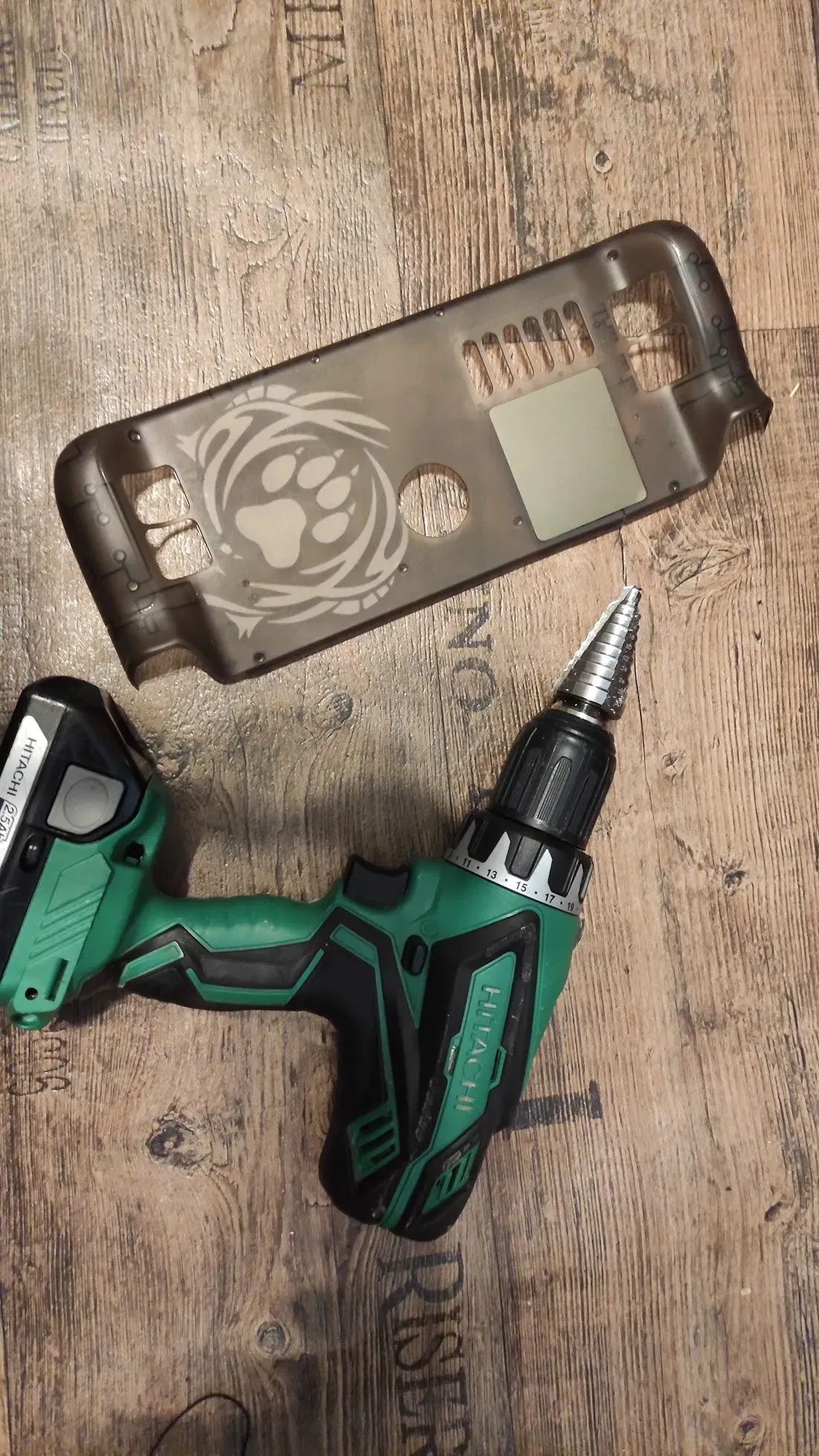

Khi đã được đánh dấu, hãy sử dụng mũi khoan xoắn subland với đường kính đầu 30mm và khoan một lỗ xuyên qua vỏ.

Bộ vỏ quạt nên vừa khít với một chút ma sát.

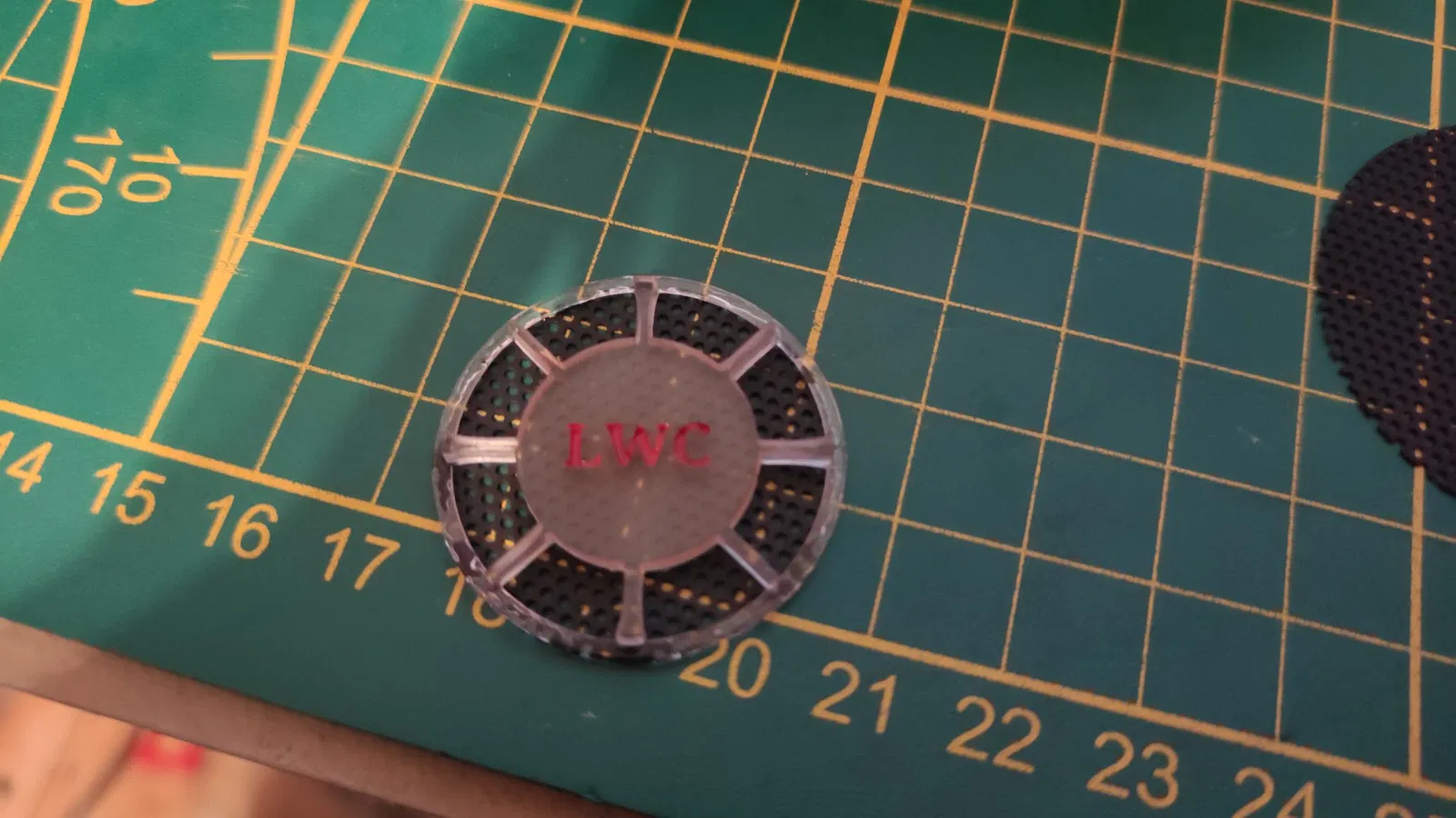

Sử dụng khuôn để cắt ra một mảnh tròn của Bộ lọc bụi quạt tản nhiệt PC DIY và dán nó vào mặt sau của ống dẫn quạt (chỉ dán vào vòng ngoài mỏng và để khô trước khi bạn lắp ráp nó vào vỏ).

Bạn không muốn keo siêu dính tiếp xúc với vỏ của bạn vì điều này sẽ trông không đẹp chút nào từ phía bên kia, tạo ra những đốm kỳ lạ!!!

Khi nó đã được căn chỉnh, bạn gần như đã hoàn thành, hãy đóng nắp Deck lại và tận hưởng nhiệt độ tốt hơn và tốc độ quạt chậm hơn.

LẠI NỮA! ĐỌC CẢNH BÁO ở TRÊN trước khi bạn tiến hành sửa đổi này, bạn đã được cảnh báo!!!
