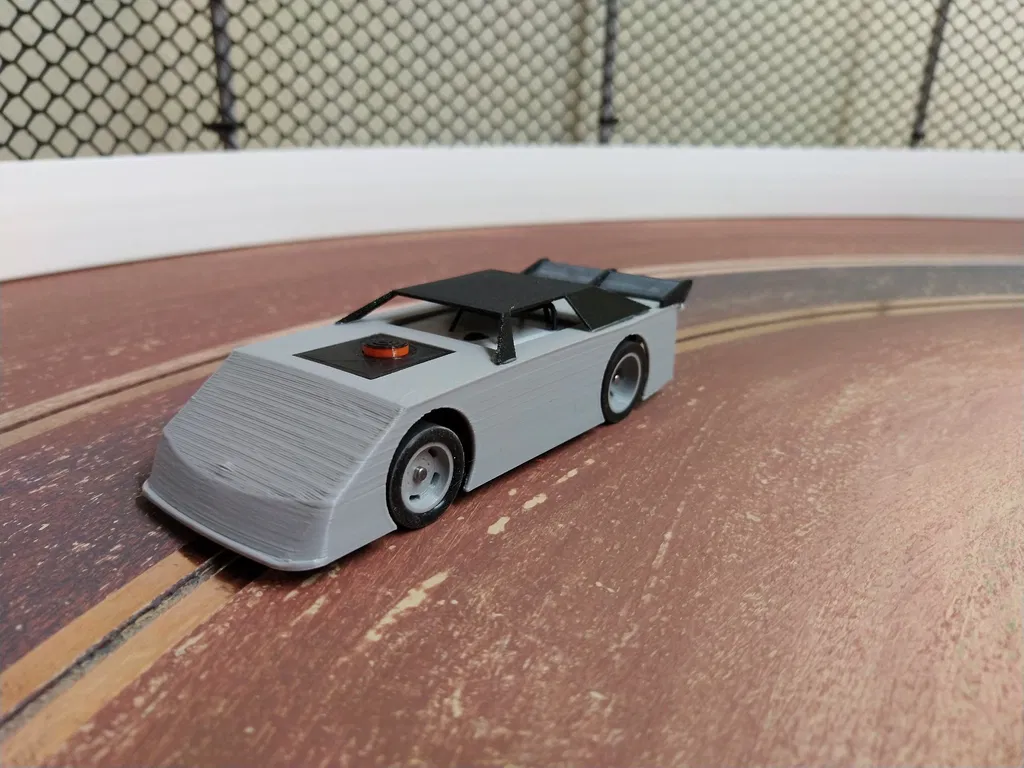

Xe Slot Car Dirt Late Model Tỉ Lệ 1/43

Xem thêm phiên bản xe 1/32 của tôi: https://www.thingiverse.com/thing:3415449

Thân và khung gầm xe Dirt Late Model cho đua xe slot car tỉ lệ 1/43. Tôi đã thiết kế các bộ phận bằng Autodesk Inventor và Fusion 360, lấy cảm hứng từ 'mô hình' xe ở trên làm điểm khởi đầu.

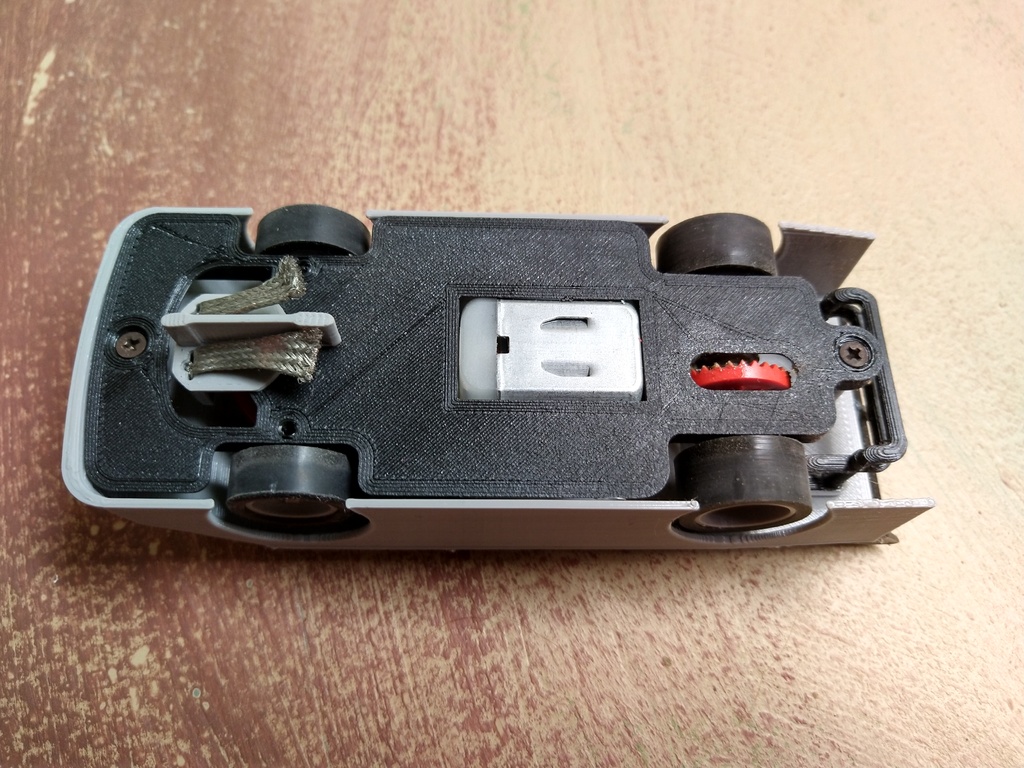

Khung gầm sử dụng động cơ FC-130 tiêu chuẩn (động cơ của Scalextric) và bạc đạn trục kép 3/32 inch. Ở phía sau, tôi chọn sử dụng mâm xe 15x8 được mô phỏng theo mâm xe không vành CB Design, còn ở phía trước là mâm 14x6. Mâm xe in 3D cũng được, nhưng không đẹp bằng mâm nhôm. Hãy tìm lốp xe nhỏ nhất có thể để vừa vặn (tôi dùng Super Tires 1400 cho bánh sau và QuickSlicks CB07 cho bánh trước).

Tôi in mọi thứ bằng PLA và nó hoạt động tốt. Khung gầm và thân xe có vẻ đủ bền để sử dụng trong thời gian dài. Keo nến hoạt động tốt để dán tất cả các bộ phận lại với nhau.

Thân xe: In úp xuống (diện tích phẳng lớn áp vào bàn in)

Support: chỉ từ bàn in

Infill: 100%

Layer Height: 0.2

Walls: 3

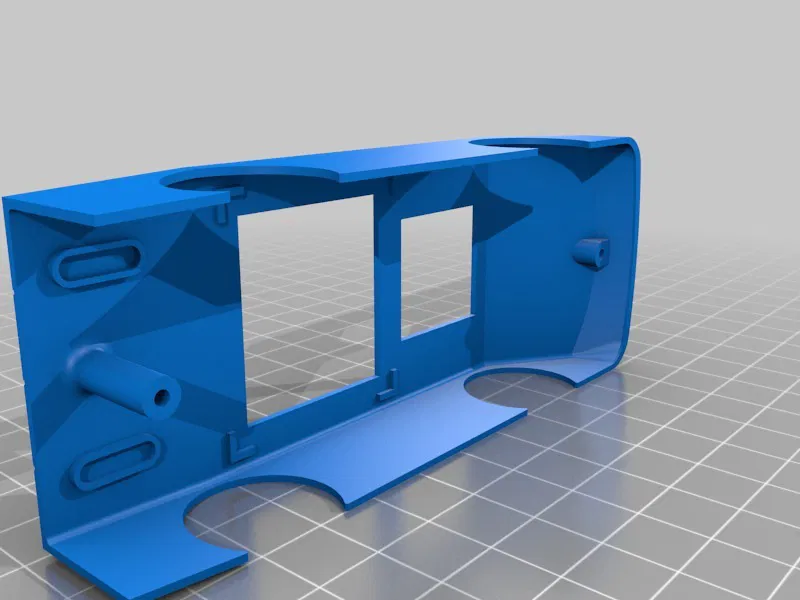

Nội thất: In ngửa. Tôi đã chỉnh sửa g-code để đổi màu tại điểm bắt đầu in lồng cage.

Support: không có (lồng cage sẽ hơi rối, nhưng quá mỏng để dùng support)

Infill: 100%

Layer Height: 0.1

Walls: 3

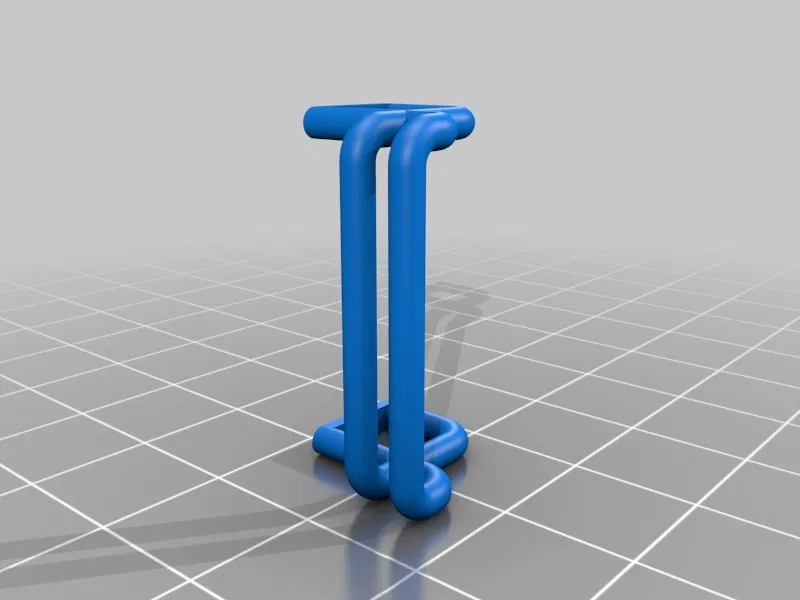

Cản xe: In úp xuống (đầu các ống 'tube' áp vào bàn in). Cẩn thận khi tháo support vì các ống có thể dễ dàng bị gãy.

Support: chỉ từ bàn in

Infill: 100%

Layer Height: 0.1

Walls: 3

Nắp capo: In ngửa

Support: không có

Infill: 100%

Layer Height: 0.1

Walls: 3

Bộ lọc gió: In ngửa. Tôi chỉ dùng bút đánh dấu để tô đen mặt trên cho giống nắp. Bạn cũng có thể đổi màu filament cho chi tiết này nếu muốn.

Support: không có

Infill: không quan trọng

Layer Height: 0.1

Walls: 2

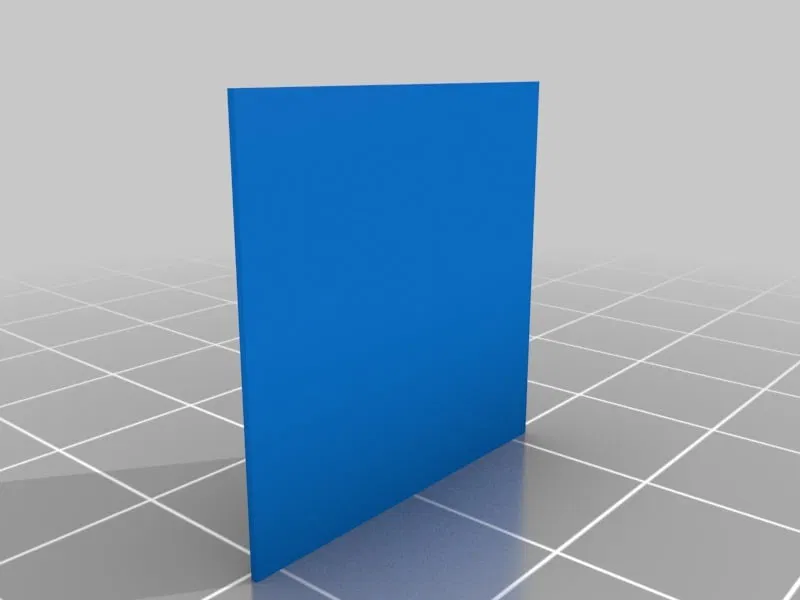

Nóc xe: In úp xuống

Support: chỉ từ bàn in

Infill: 100%

Layer Height: 0.1

Walls: 3

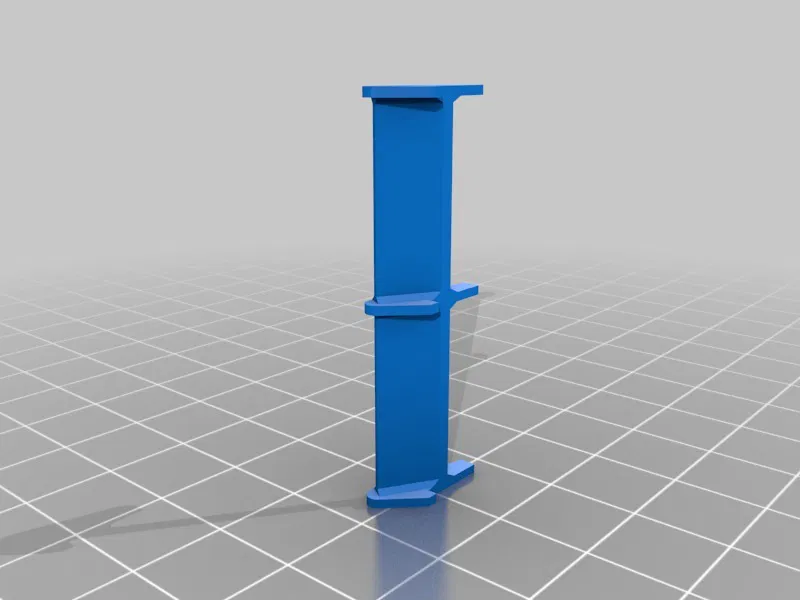

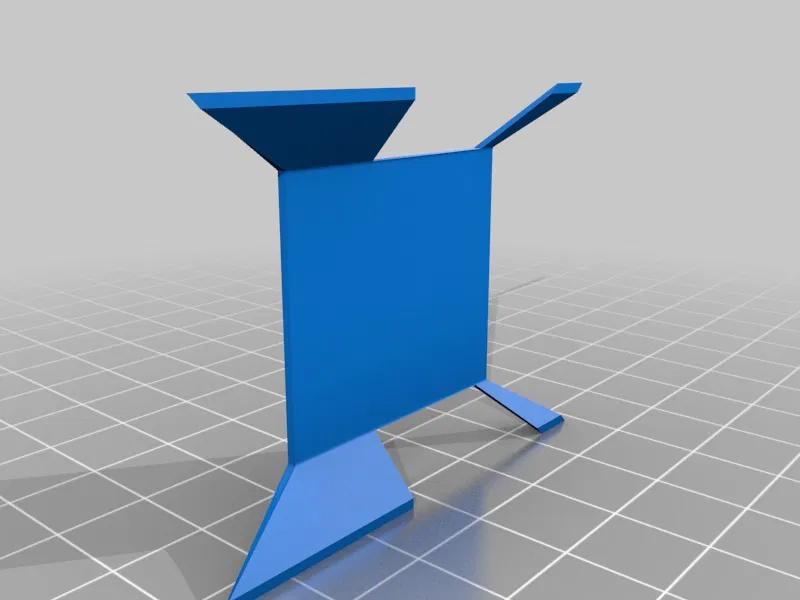

Cánh gió: Đây là chi tiết khó in nhất vì nó rất mỏng manh. Tôi đã thử nhiều cách in khác nhau và cuối cùng chọn in dọc. In dọc mất nhiều thời gian nhất, nhưng cho ra sản phẩm đẹp. Cực kỳ cẩn thận khi tháo support (có rất nhiều support khi in ở hướng này) vì nó có thể dễ dàng bị gãy ở phần 'end plates'.

Support: mọi nơi

Infill: 100%

Layer Height: 0.1

Walls: 3

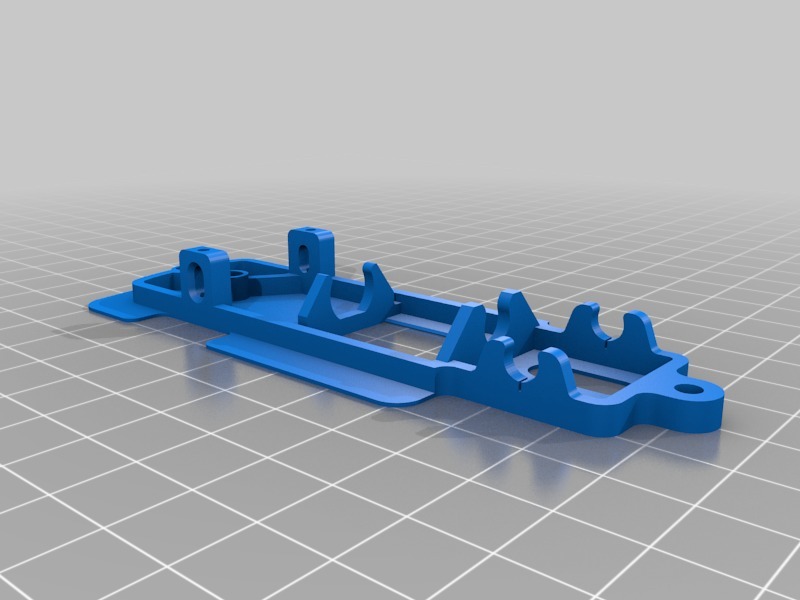

Khung gầm: In ngửa

Support: không có

Infill: 100%

Layer Height: 0.2

Walls: 3
