Bản lề Khối Xây Dựng

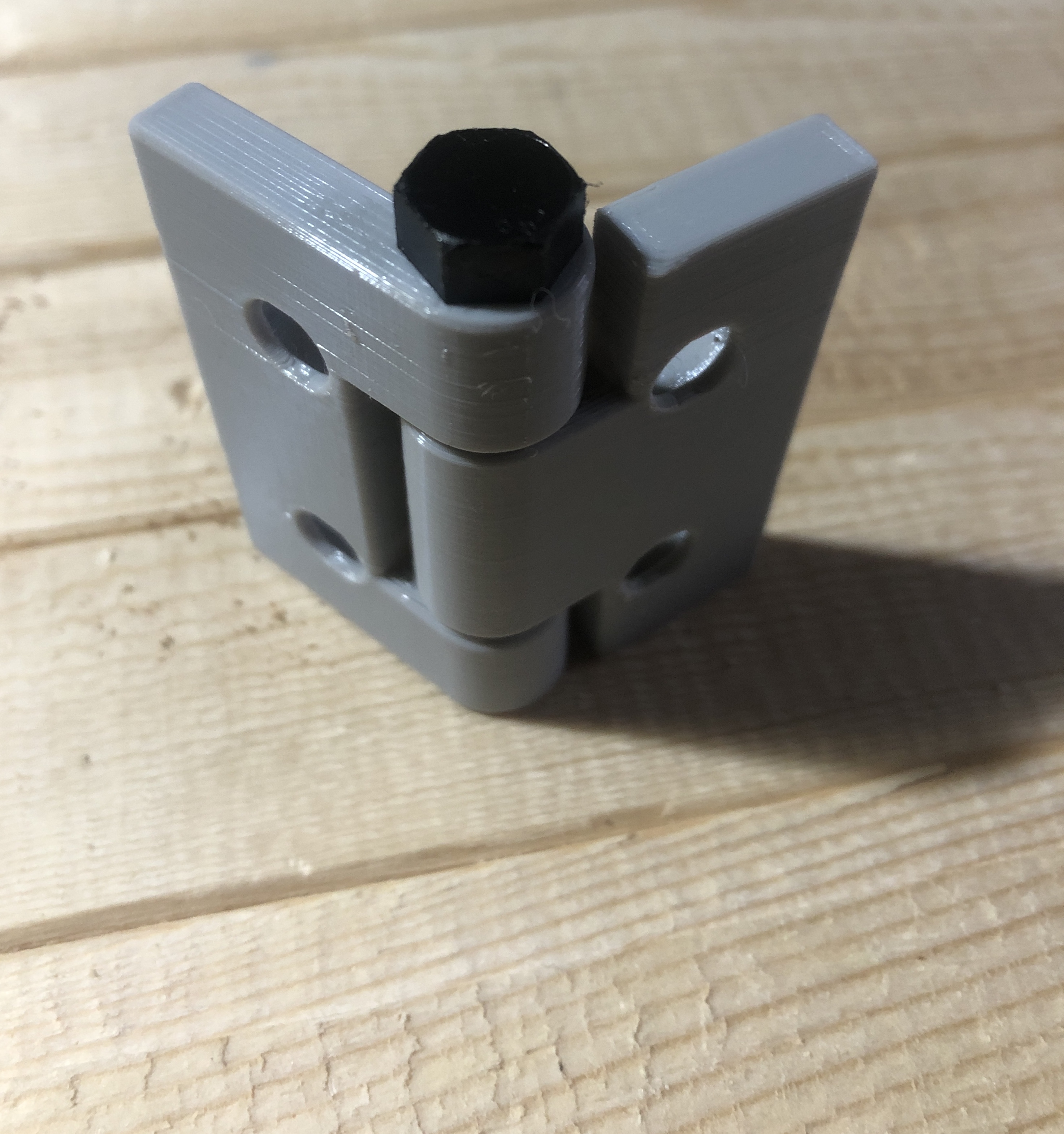

Tôi không có kinh nghiệm thiết kế hay kỹ thuật và không thể đảm bảo an toàn hoặc khuyến nghị xây dựng dự án "building blocks" này của tôi. Nó được thiết kế cho các cháu của tôi để chúng có thể học các kỹ năng khó và thử nghiệm lý thuyết trong khi chế tạo các cơ chế hoạt động. Các bộ phận này có thể được lắp ráp với nhau để tạo thành một cái bản lề. Chúng là một phần của dự án lớn hơn mà tôi đang thực hiện, nơi các khối xây dựng dễ sản xuất sẽ cho phép tiếp cận nhiều loại cơ chế và cấu trúc khác nhau. Tôi công khai dự án này với hy vọng có thể hình thành một cộng đồng rộng lớn hơn và khiêm tốn yêu cầu bất kỳ phản hồi nào bạn sẵn lòng cung cấp. Xin cảm ơn.

Hệ thống khối xây dựng có ba thành phần chính:

1. Các khối in 3D mà tôi thấy tốt nhất khi in bằng cài đặt "0.15mm Quality" trong PrusaSlicer. Điều này tạo ra các lỗ ren chấp nhận được cho bu lông ¼"-20. PLA thông thường là sợi mà tôi sử dụng và nó đã đáp ứng đủ nhu cầu của tôi. Để có độ bền, tôi sử dụng 4 lớp vỏ và độ điền đầy gyroid 10% với 5 lớp trên và dưới.

2. Bu lông và đai ốc nhựa ¼"-20 từ McMaster-Carr. Mặc dù bất kỳ bu lông ¼"-20 nào cũng được, nhưng bu lông nhựa từ McMaster-Carr hoạt động tốt và là lựa chọn hợp lý nhất mà tôi có thể tìm thấy.

3. Các thanh gỗ MDF có chiều rộng 1 inch, dày 7/32 inch hoặc ½ inch và chiều dài thay đổi. Thật không may, tất cả các vật liệu có kích thước ¼ inch như ván ép và MDF có độ dày 7/32 inch. Đây không phải là vấn đề lớn vì vòng đệm dày 1/32 inch hoạt động "ổn" khi căn chỉnh các bộ phận, nhưng việc tiếp cận vật liệu có kích thước ¼ inch thực tế sẽ tốt hơn. Các thanh này có một lỗ khoan 9/32 inch trên đường giữa, cách mép một nửa inch và cách nhau 1 inch. Cứ mỗi 1 inch chiều dài, mỗi thanh sẽ có một lỗ. Các thanh có thể được in 3D, tuy nhiên chi phí thời gian có vẻ quá nhiều. Một bộ gá để khoan lỗ trên thanh sẽ được phát hành như một dự án riêng. Cưa các thanh MDF trên máy cưa bàn thành các dải có chiều rộng 127/128 inch đã hoạt động tốt với tôi.
