Khuôn Nhấn Heat Set Insert

Tác giả NickG

Lượt tải
104
Lượt thích
50
Lượt coi
1.900
Tải tất cả (.zip)· 9 file · 2,8 MB· 2,8 MB

File 9 2,8 MB

  • Exstention_Arm_1765719747.stlSTL · 279,5 KB
  • Arm_1765719748.stlSTL · 298,8 KB
  • Rotateing_Arm_1765719749.stlSTL · 63,2 KB
  • Counter_Weight_bigger_1765719750.stlSTL · 909,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#90227
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

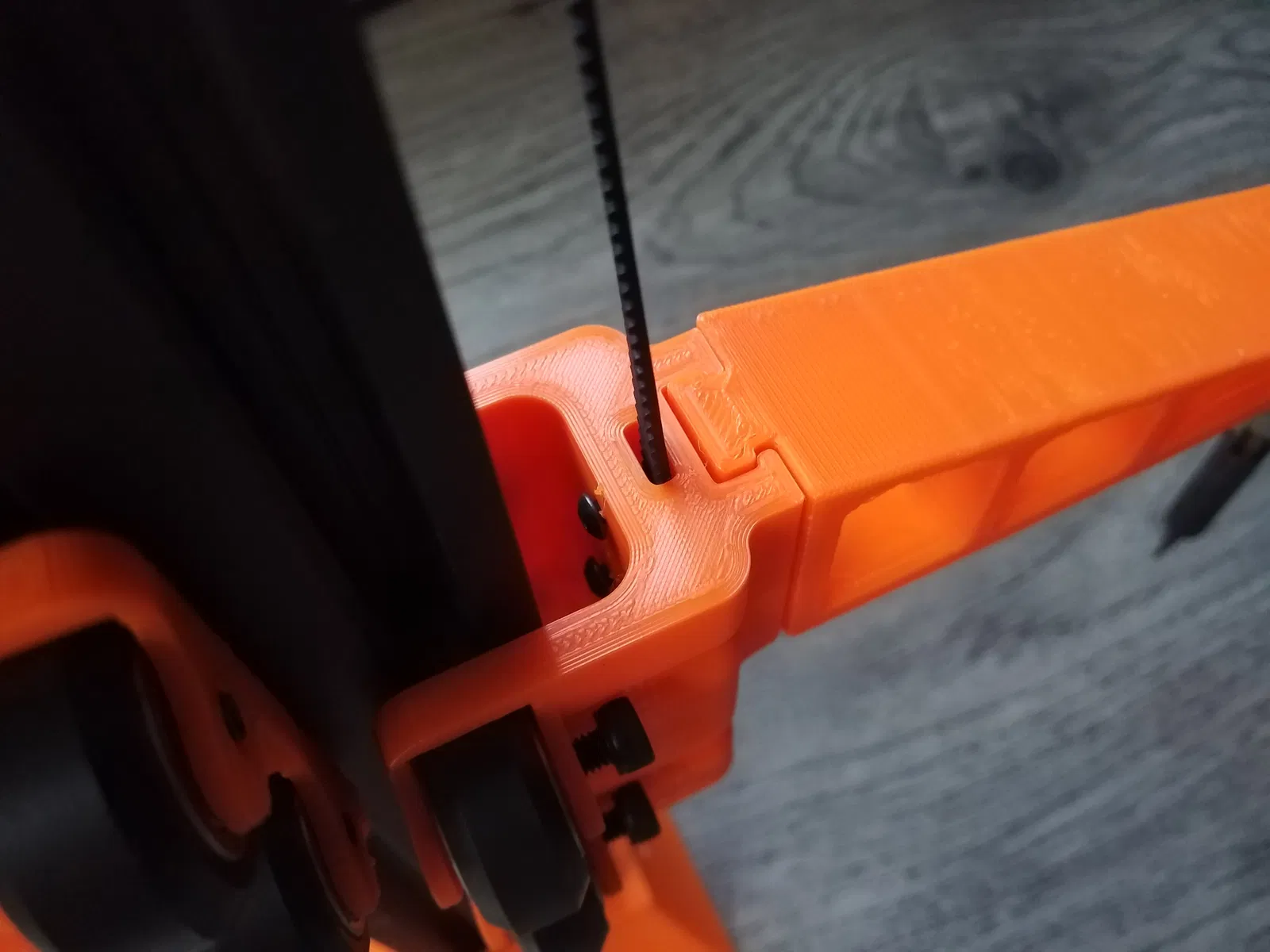

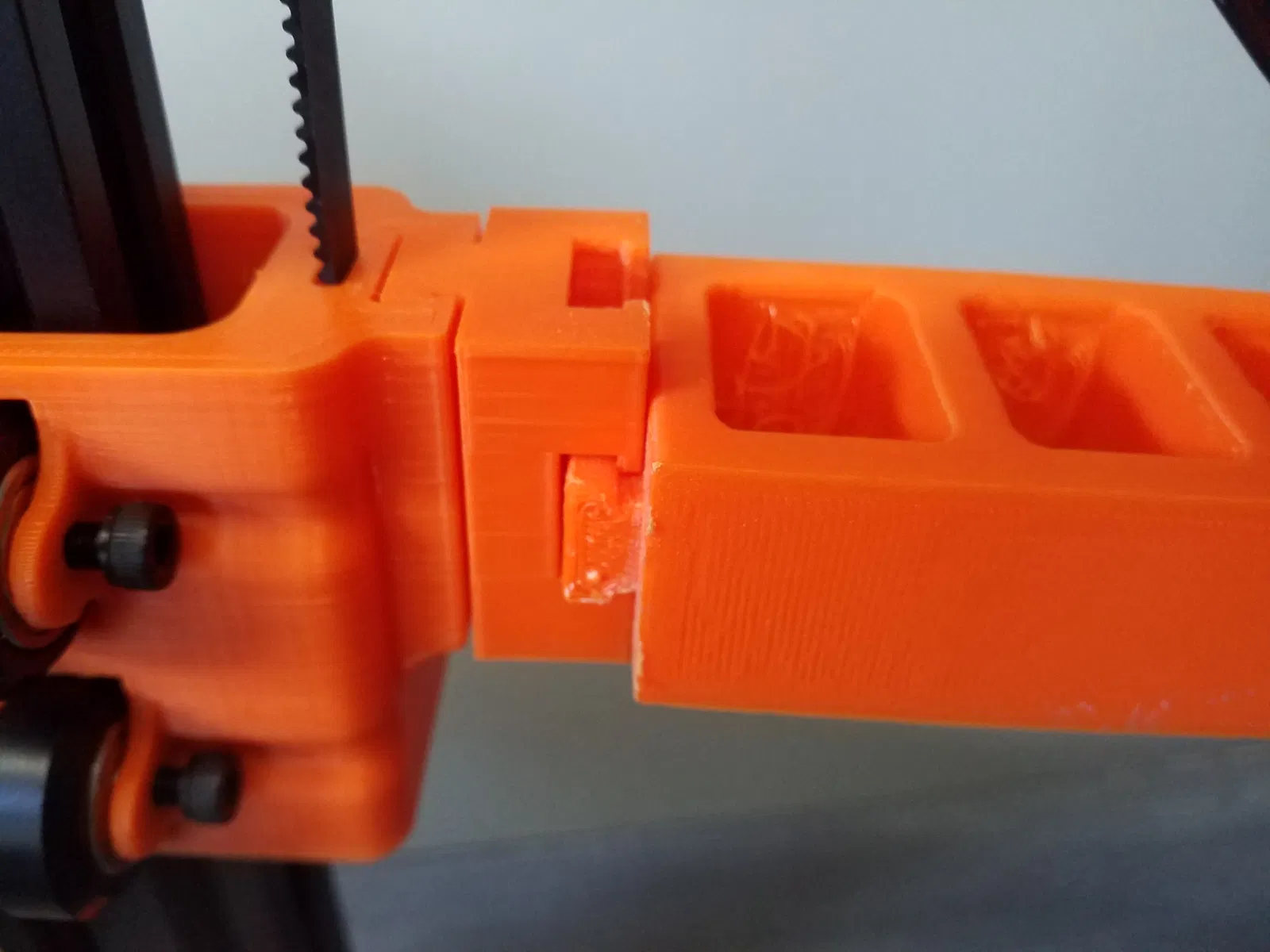

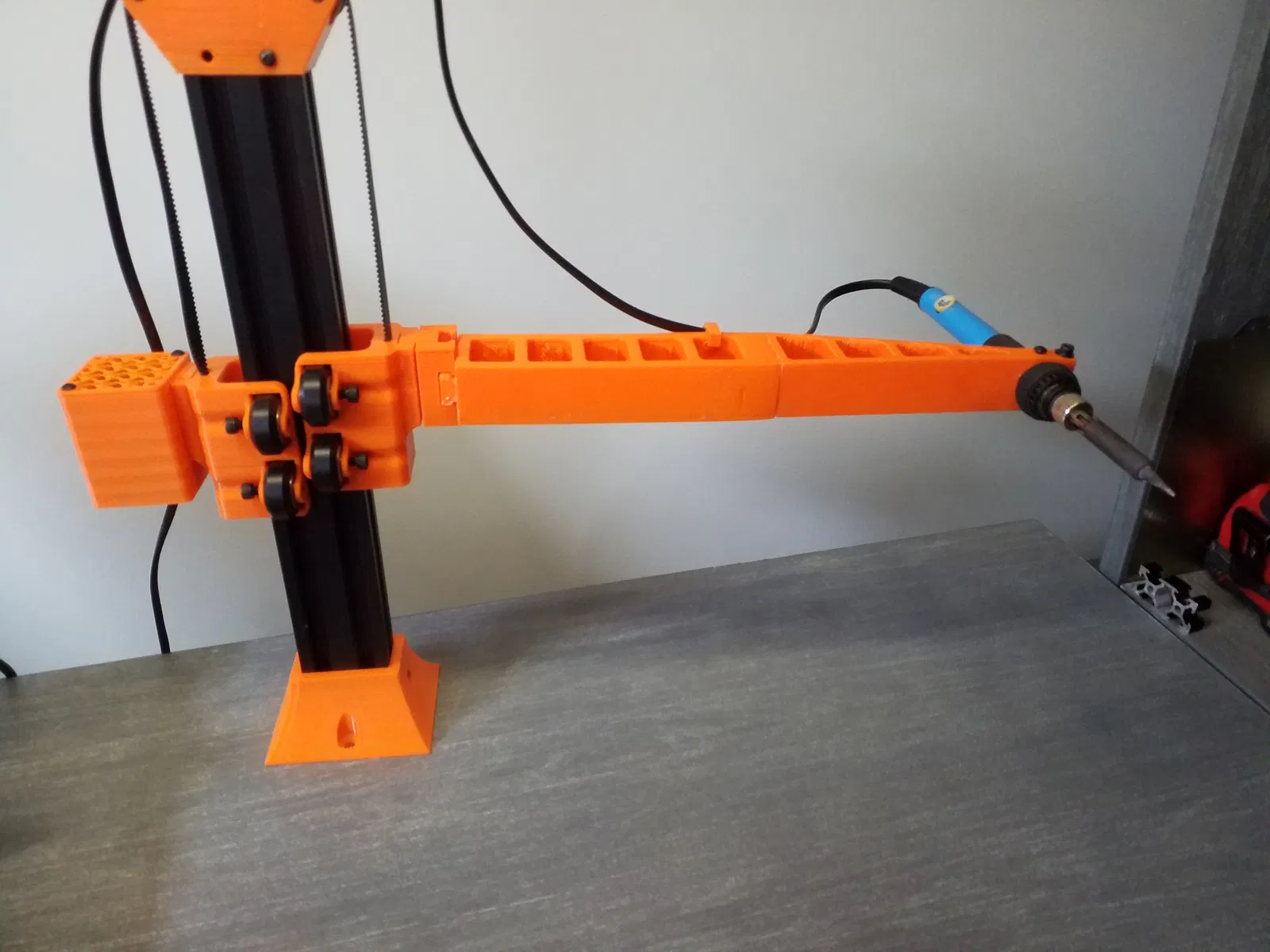

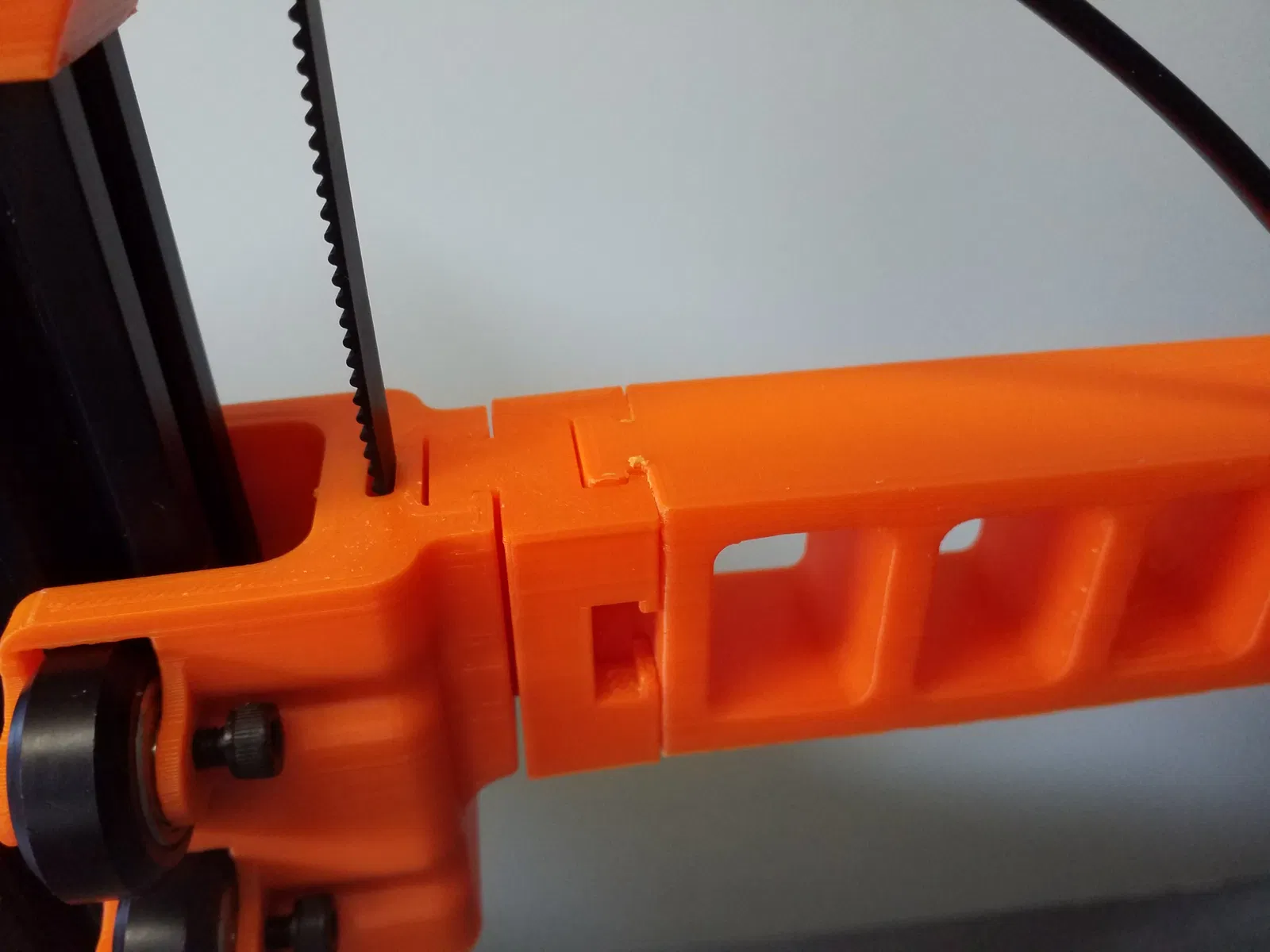

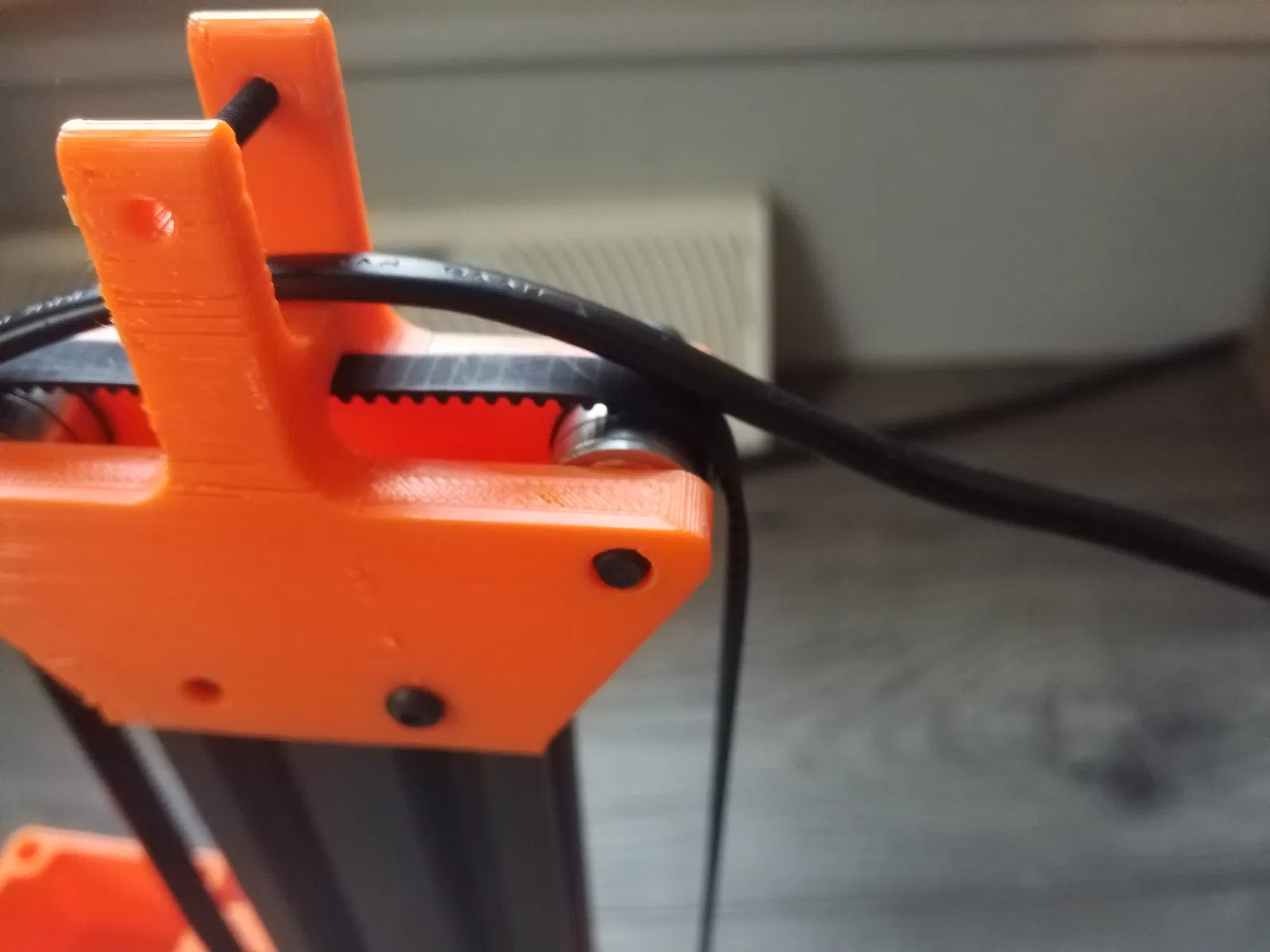

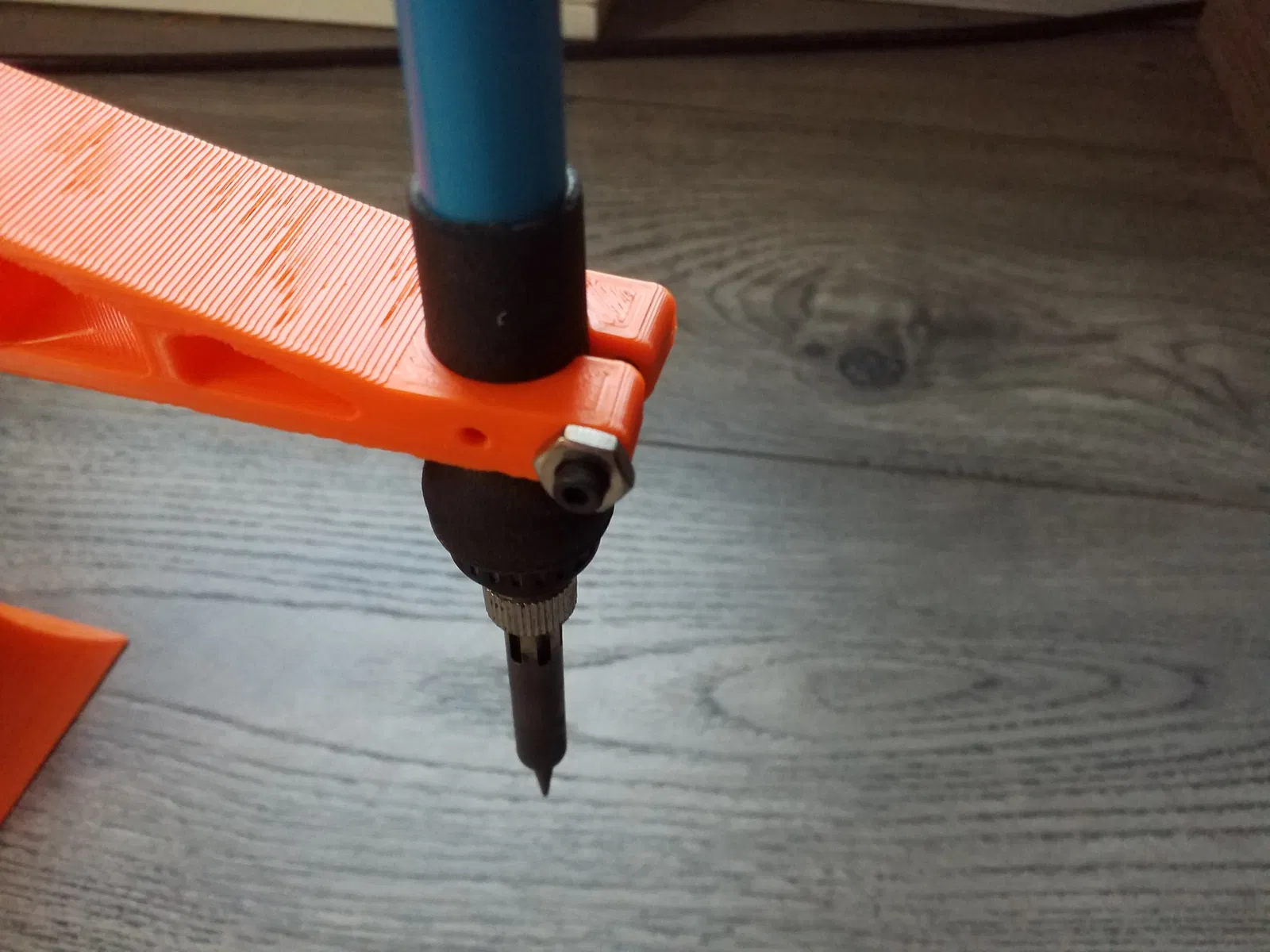

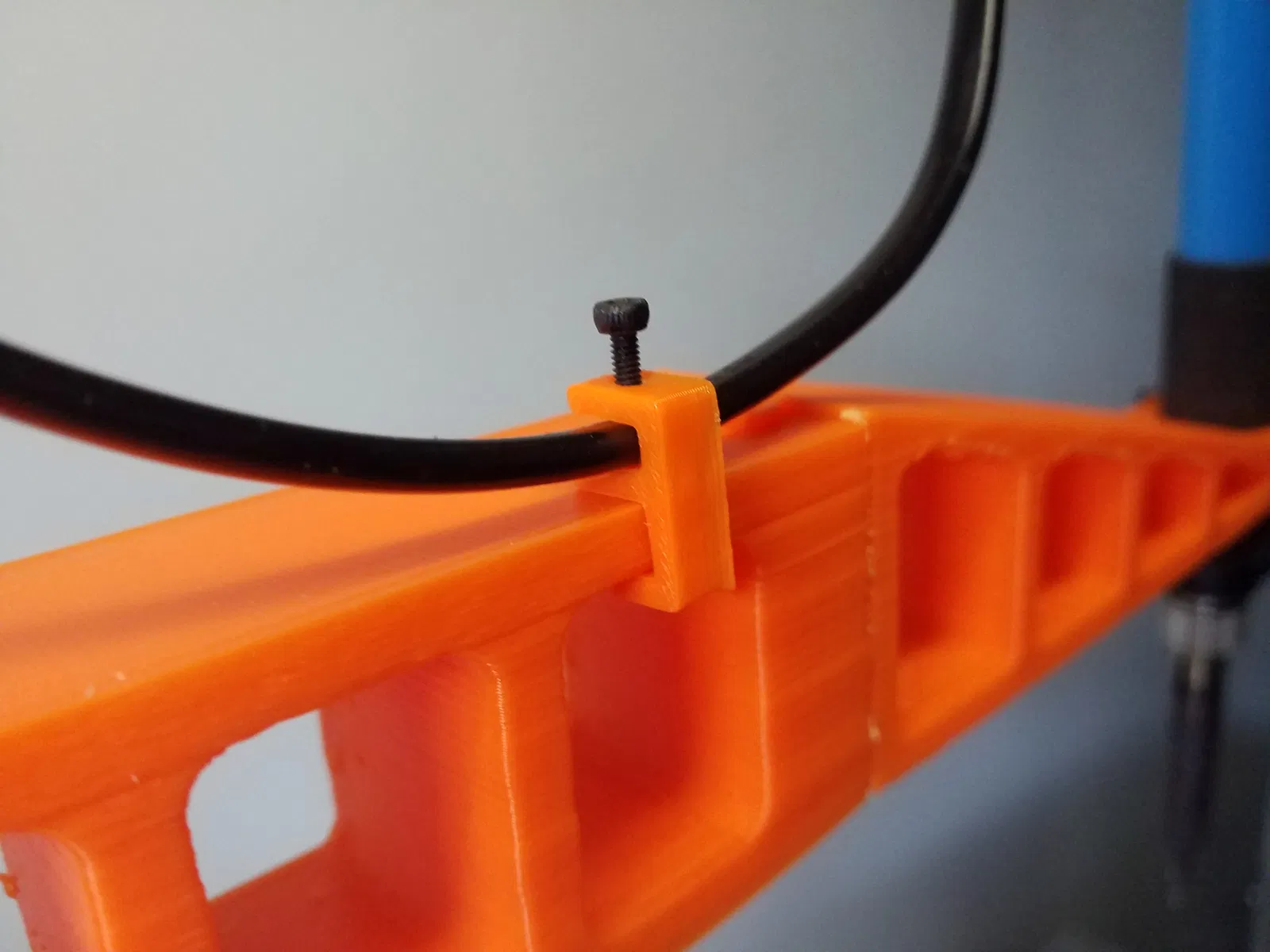

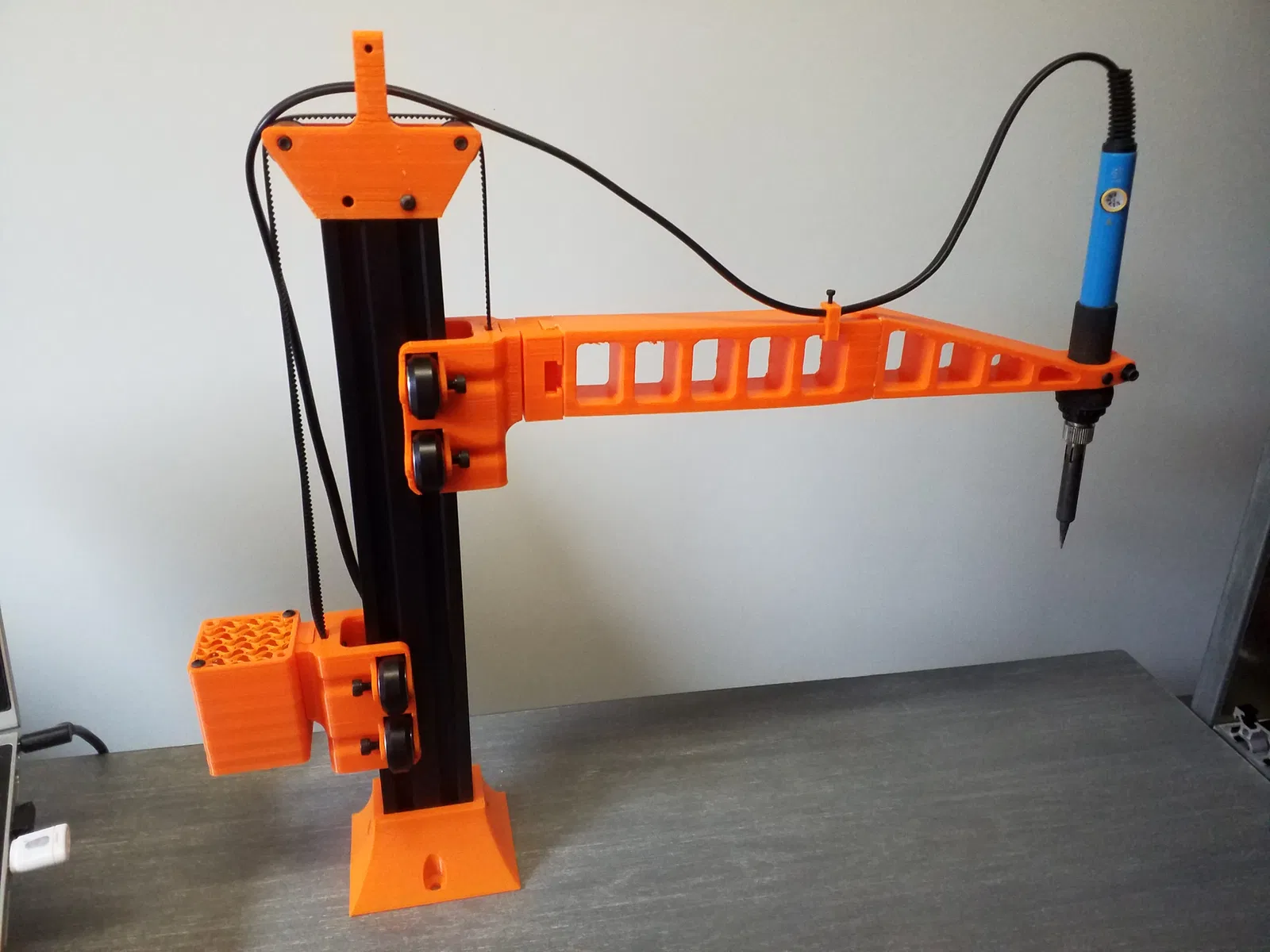

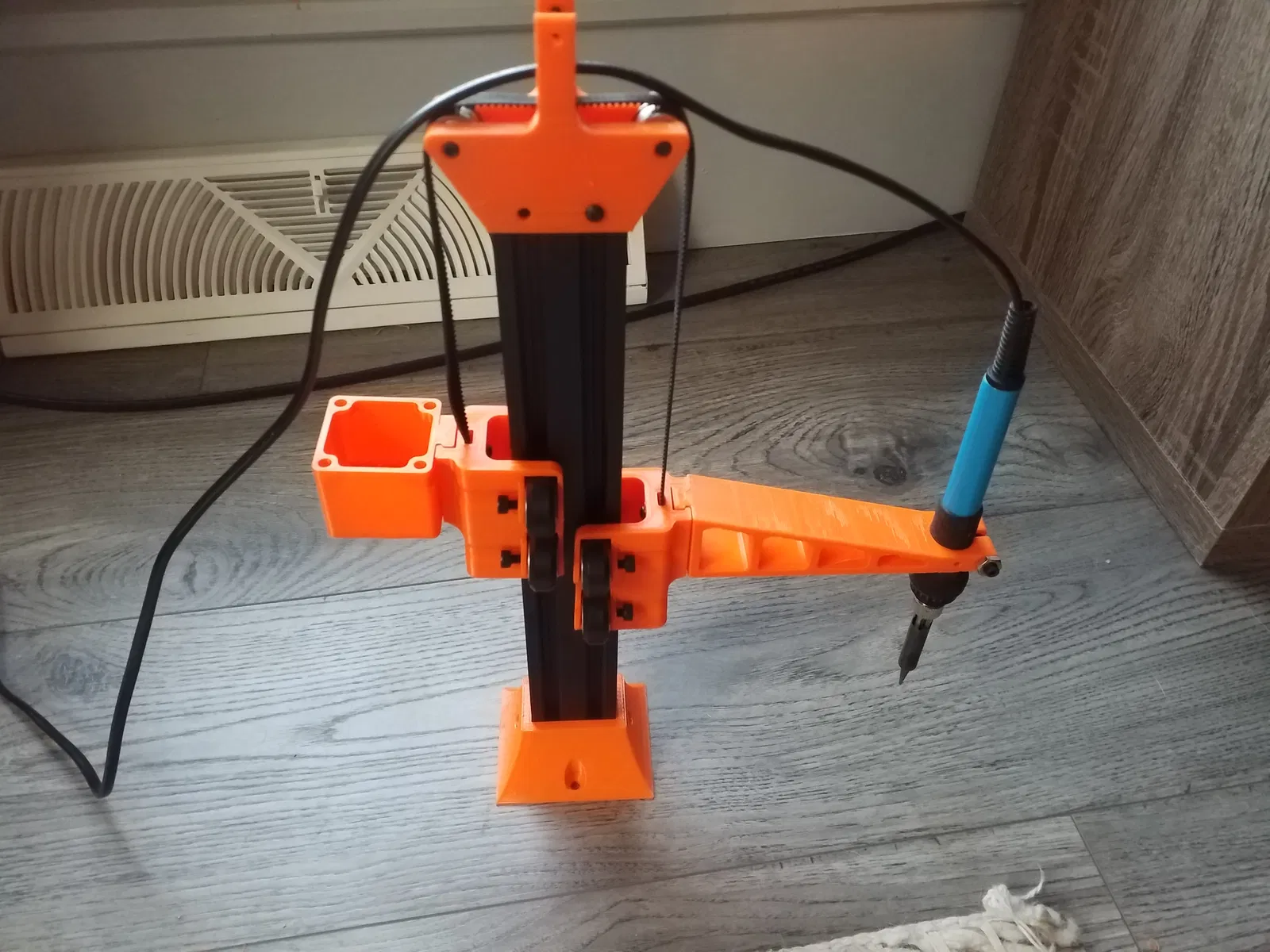

Cái này có thể giữ mỏ hàn cho bạn trong lúc hàn, hoặc cái tui hay xài là để nhét mấy cái heat set insert vô cho thẳng băng luôn. Bạn còn có thể xoay nó 90 độ để giữ mỏ hàn khi hàn mấy cái đồ khác nữa.

Đồ cần nè:

  • Khoảng 300mm thanh nhôm 2040

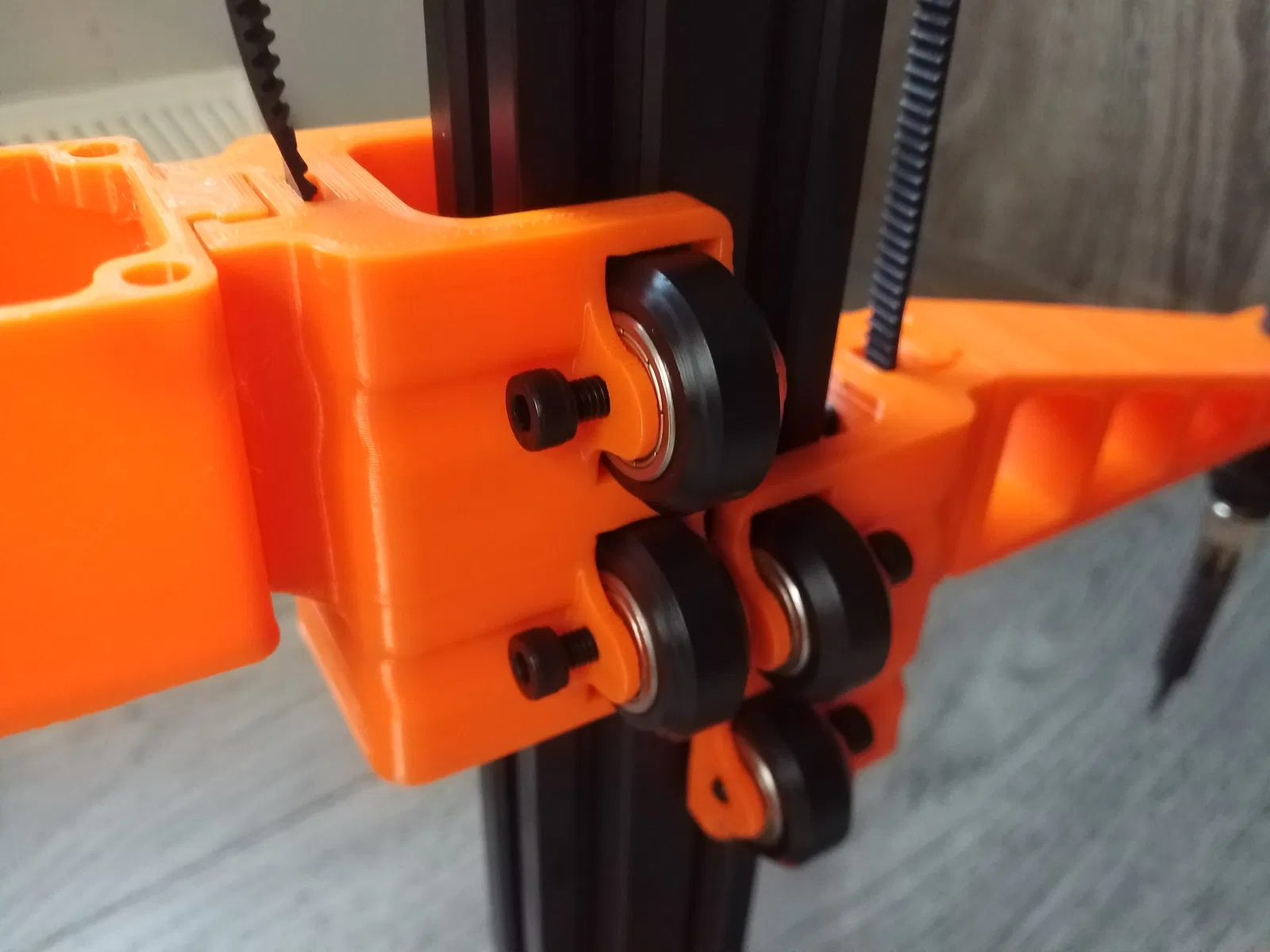

  • Bánh xe V-slot x 8 cái
  • Vòng bi mặt bích x 4 cái (lỗ 5mm, đường kính ngoài 14mm, dày 5mm)

Vít:

  • M5 x 25: 2 cái
  • M4 x 20: 8 cái
  • M3 x 8: 3 cái
  • M3 x 25: 1 cái
  • M3 x 10: 2 cái
  • M3 x 6: 1 cái
  • M3 x 30: 1 cái

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
9
Tổng dung lượng
2,8 MB
File lớn nhất
909,5 KB
