BTT TMC5160T Plus Mount cho VzBot (Nâng cấp)

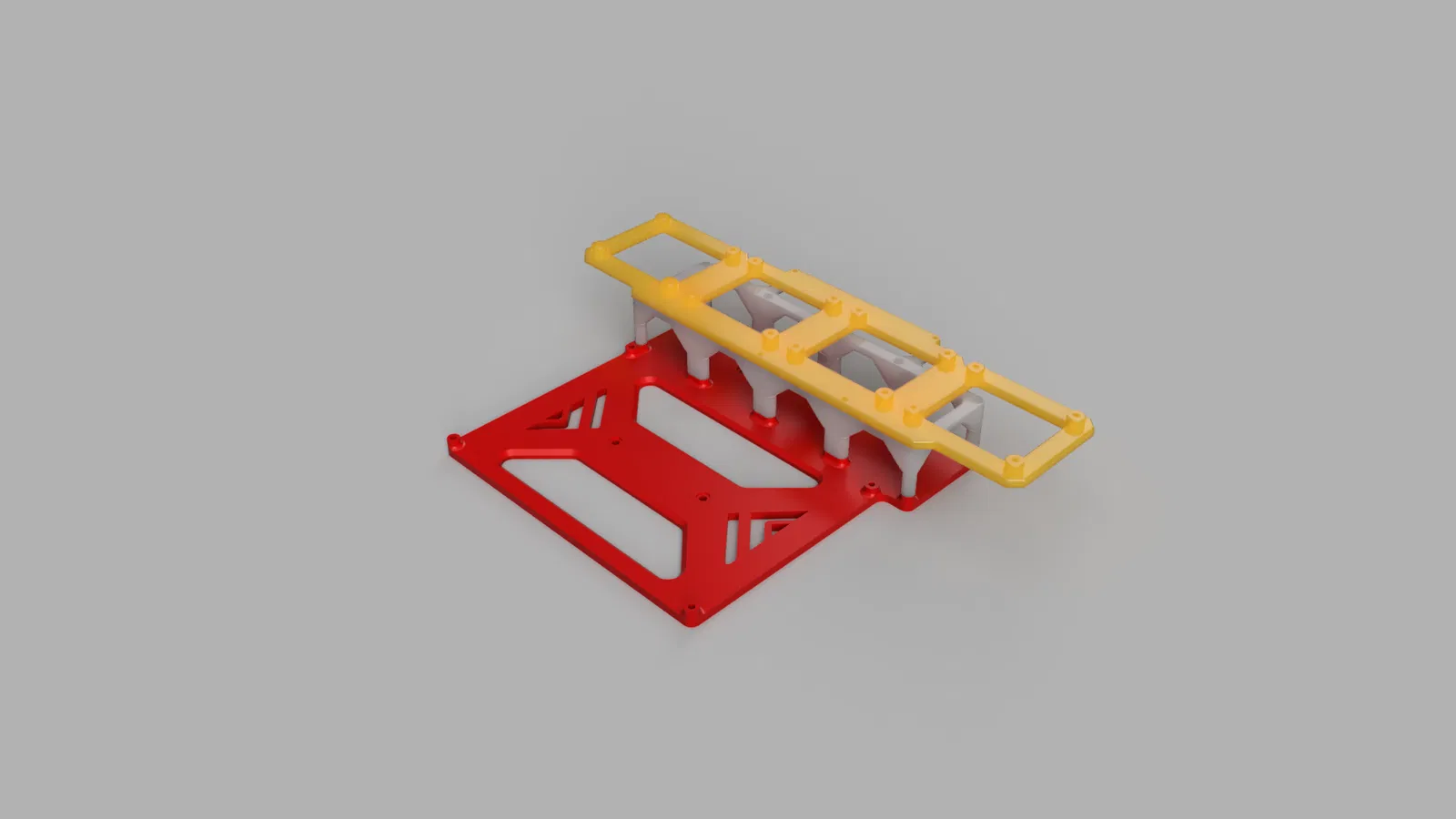

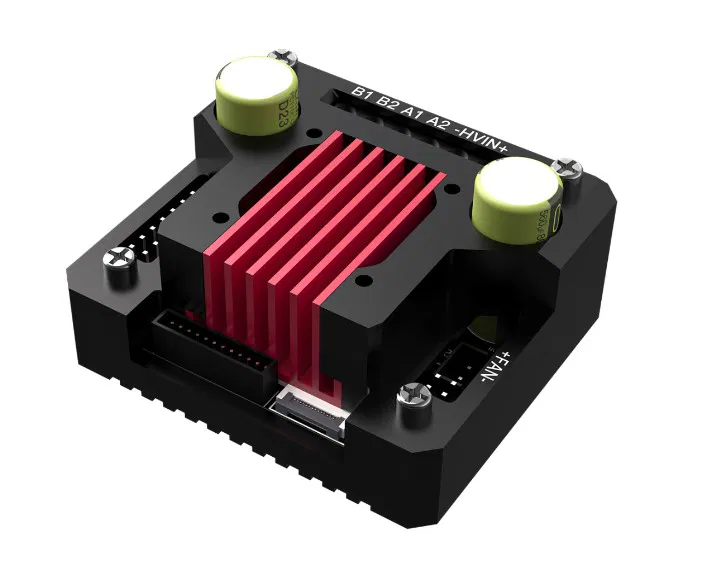

Đây là một bộ mount để lắp 4 driver BTT TMC5160T Plus lên VzBot Mellow Super 8 Mount như thiết kế của Simon Vez, thay thế cho các driver Melllow TMC5160. Bộ mount này nâng các driver lên đủ cao để tránh hầu hết các đường đi dây. Nếu cần nâng bộ mount cao hơn để có khoảng trống, hãy thêm các miếng đệm hoặc điều chỉnh tỉ lệ theo trục Z của adapter.

Cài đặt in:

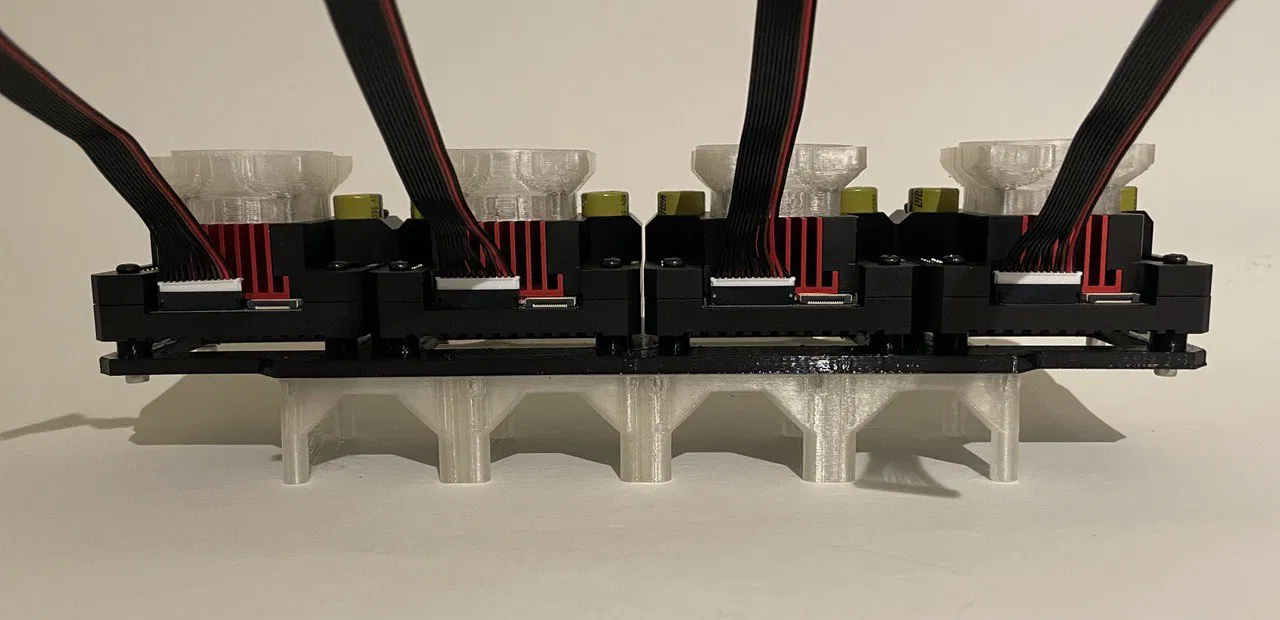

Không cần support, xoay mô hình sao cho mặt lớn nhất áp sát vào bed. Ưu tiên sử dụng nozzle 0.4 cho adapter vì các thành xung quanh lỗ khoét khá mỏng. Độ dày lớp in 0.25. Sử dụng ABS hoặc PETG để có khả năng chịu nhiệt tốt trong khoang chứa linh kiện điện tử. Bộ mount có các chân đế cho driver TMC5160T Plus để tạo ra khoảng hở không khí bên dưới driver.

Lắp đặt:

1. Xử lý các lỗ ren/ren M3

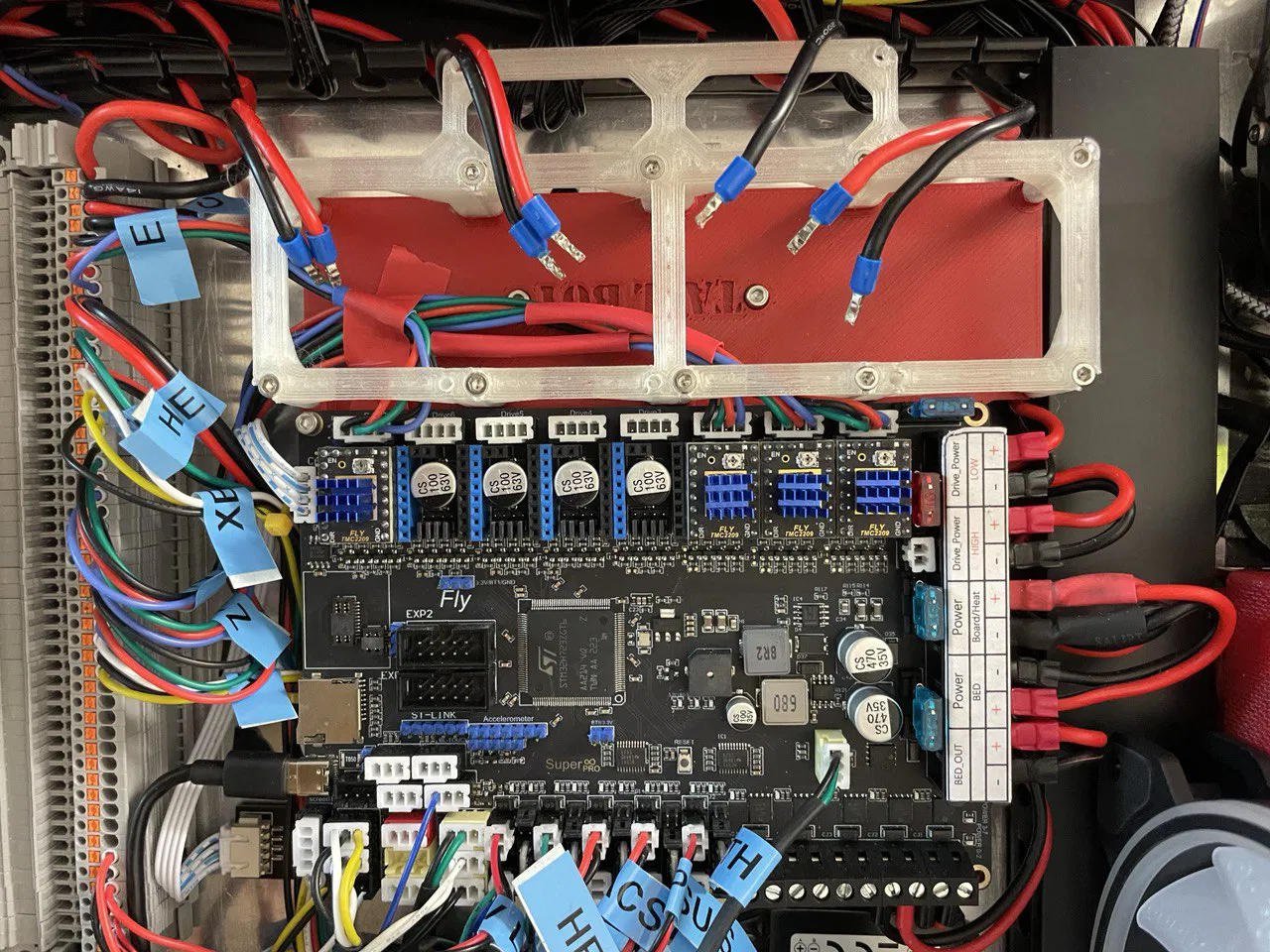

2. Vặn adapter vào Super 8 mount (10x ốc M3x30, kiểm tra độ dài nếu bạn scale lại)

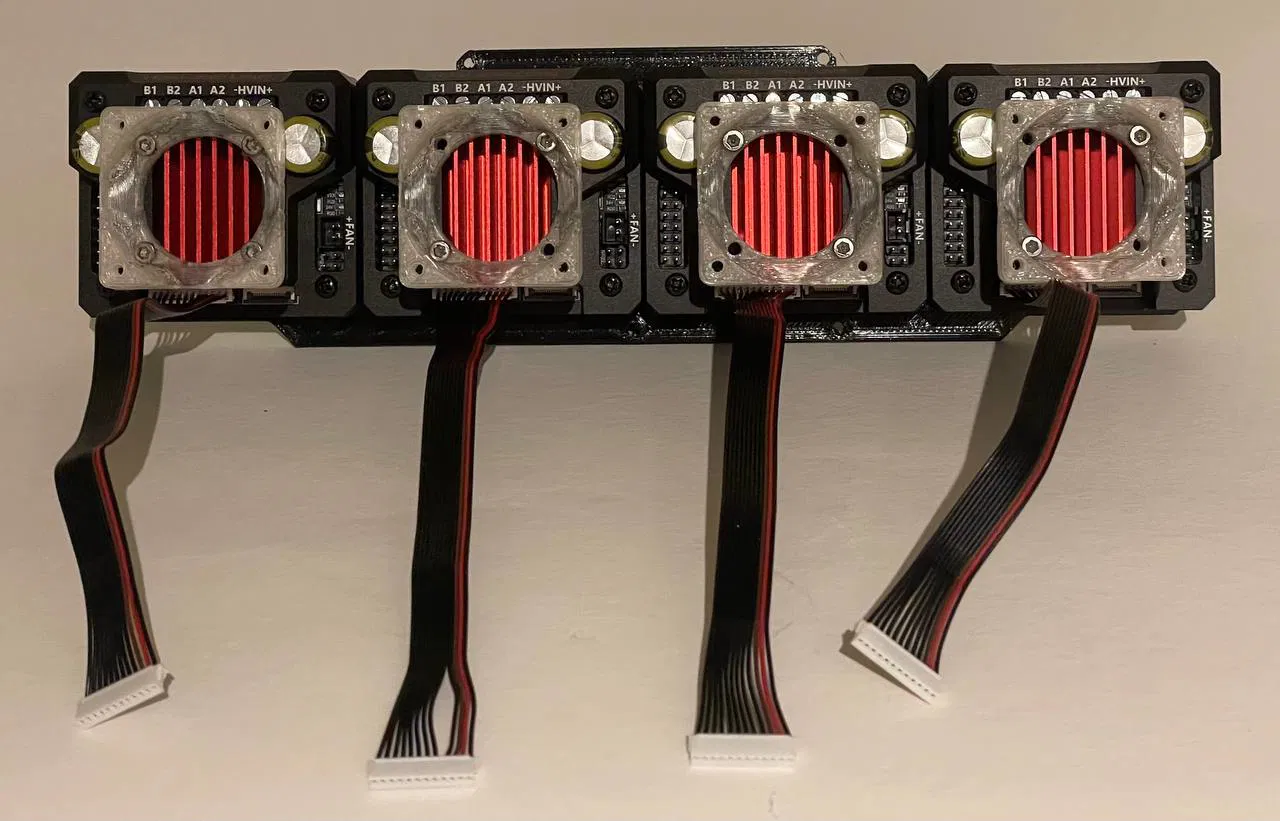

3. Vặn các driver TMC5160T Plus vào bộ mount mới (16x ốc M3x6)
4. Vặn bộ mount mới vào adapter (5x ốc M3x10)

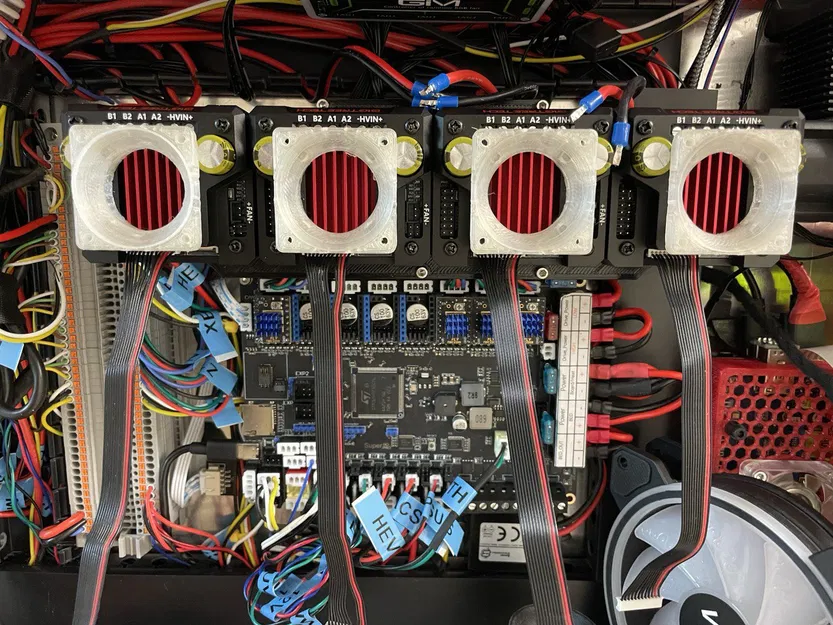

Khoảng trống bên dưới adapter có thể dùng để đi dây từ mainboard.

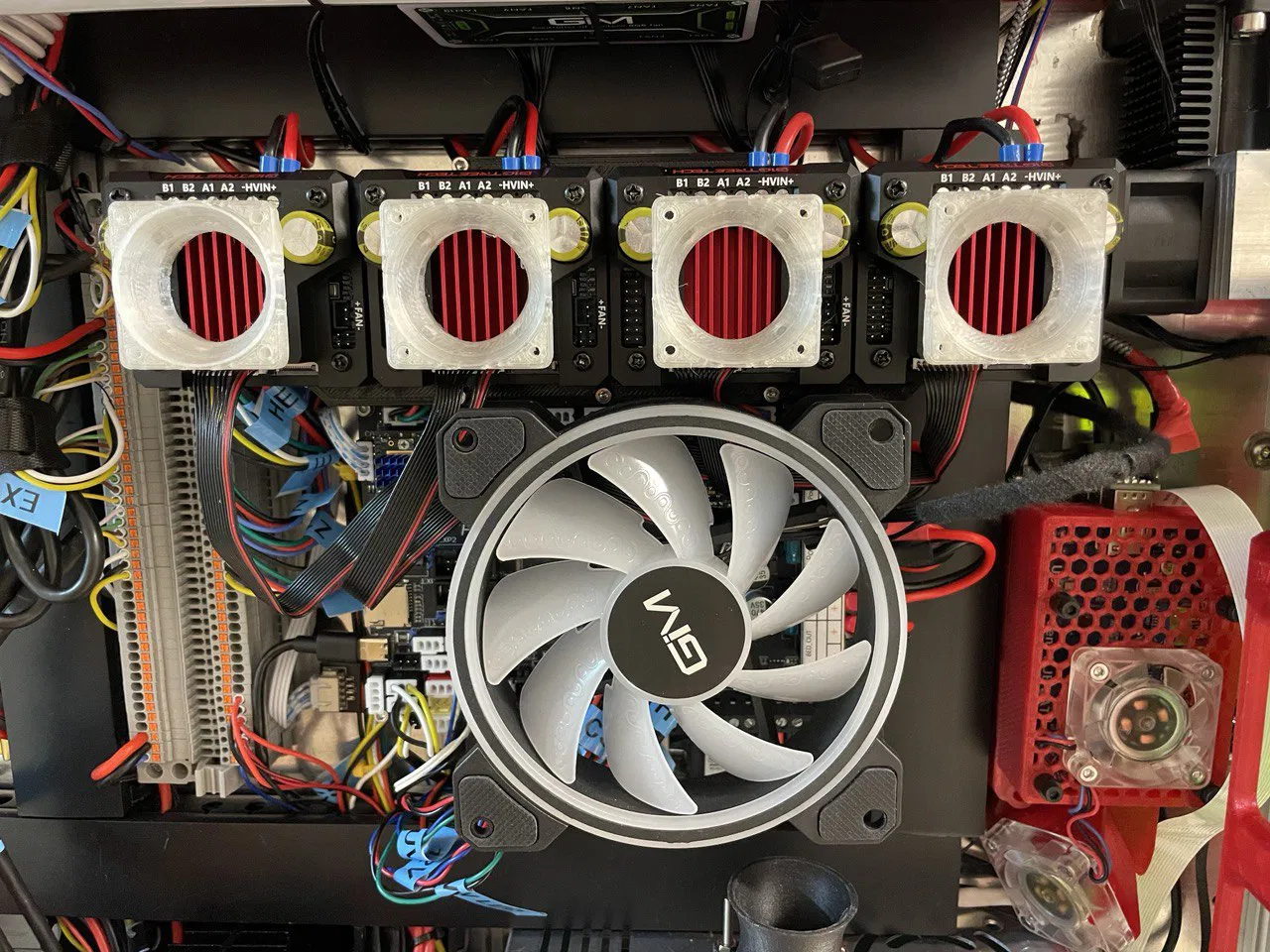

Tùy chọn, bạn có thể lắp quạt 30mm lên các driver hoặc sử dụng quạt 40mm cùng adapter quạt của IMP_FM: https://www.thingiverse.com/thing:4795229

Quạt cắm trực tiếp vào driver, 24V!

EDIT: Bản mount gắn DIN rail cũng đã được thêm vào, sử dụng kẹp DIN của VzBot. Cả hai kiểu lắp ngang và dọc đều khả thi cho phiên bản V2 của mount.
