Giá đỡ màn hình/hiển thị (5")

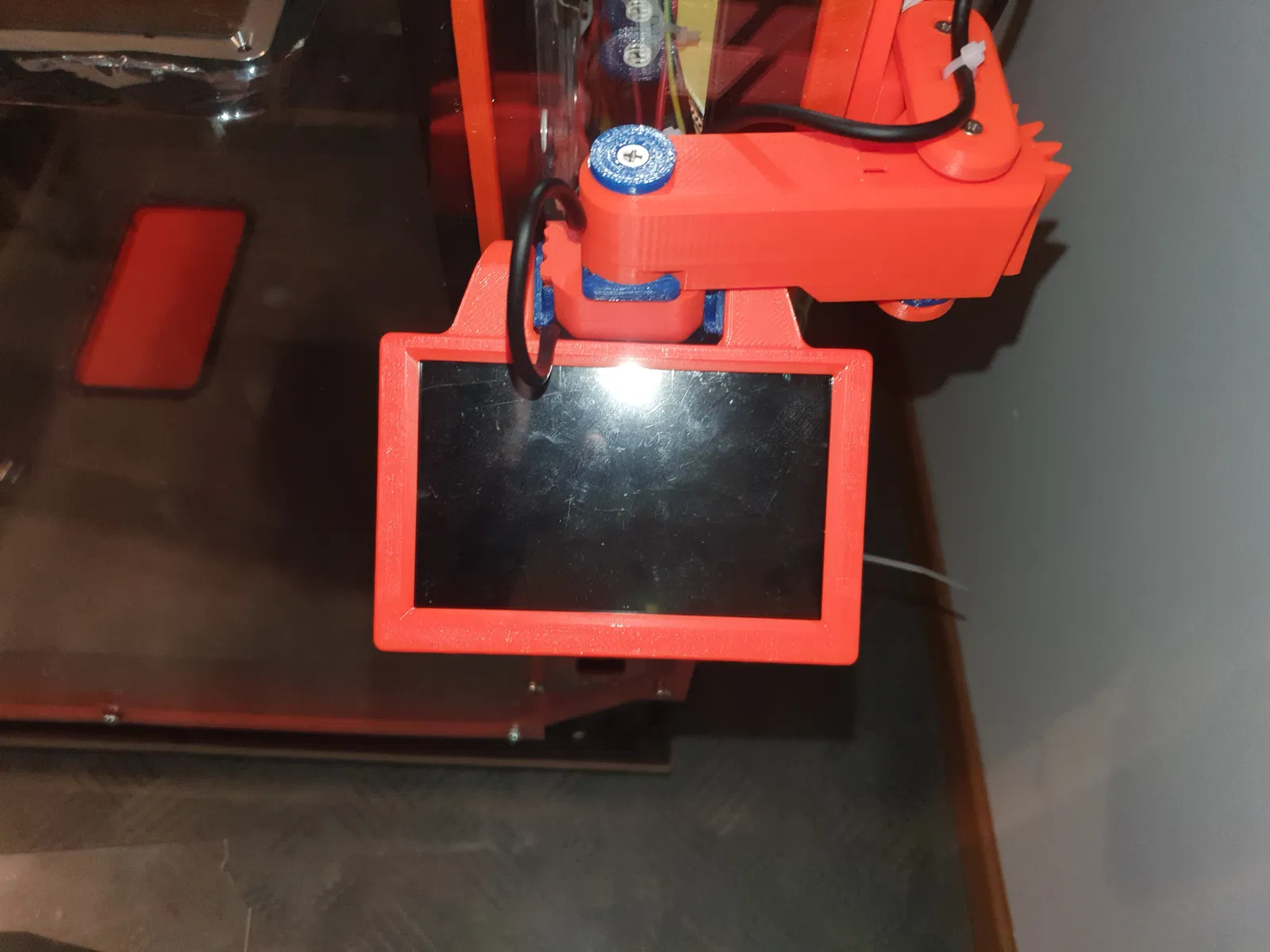

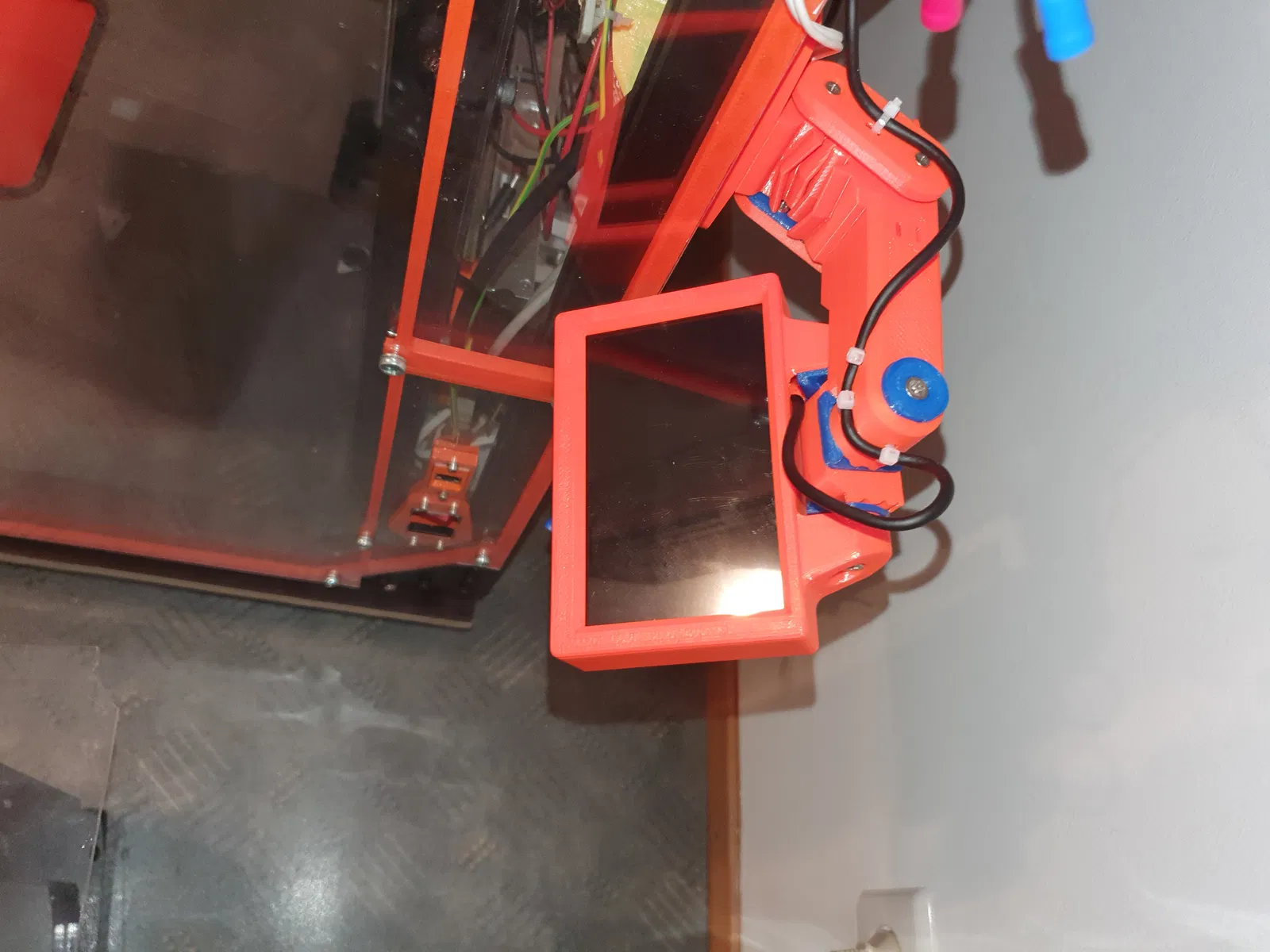

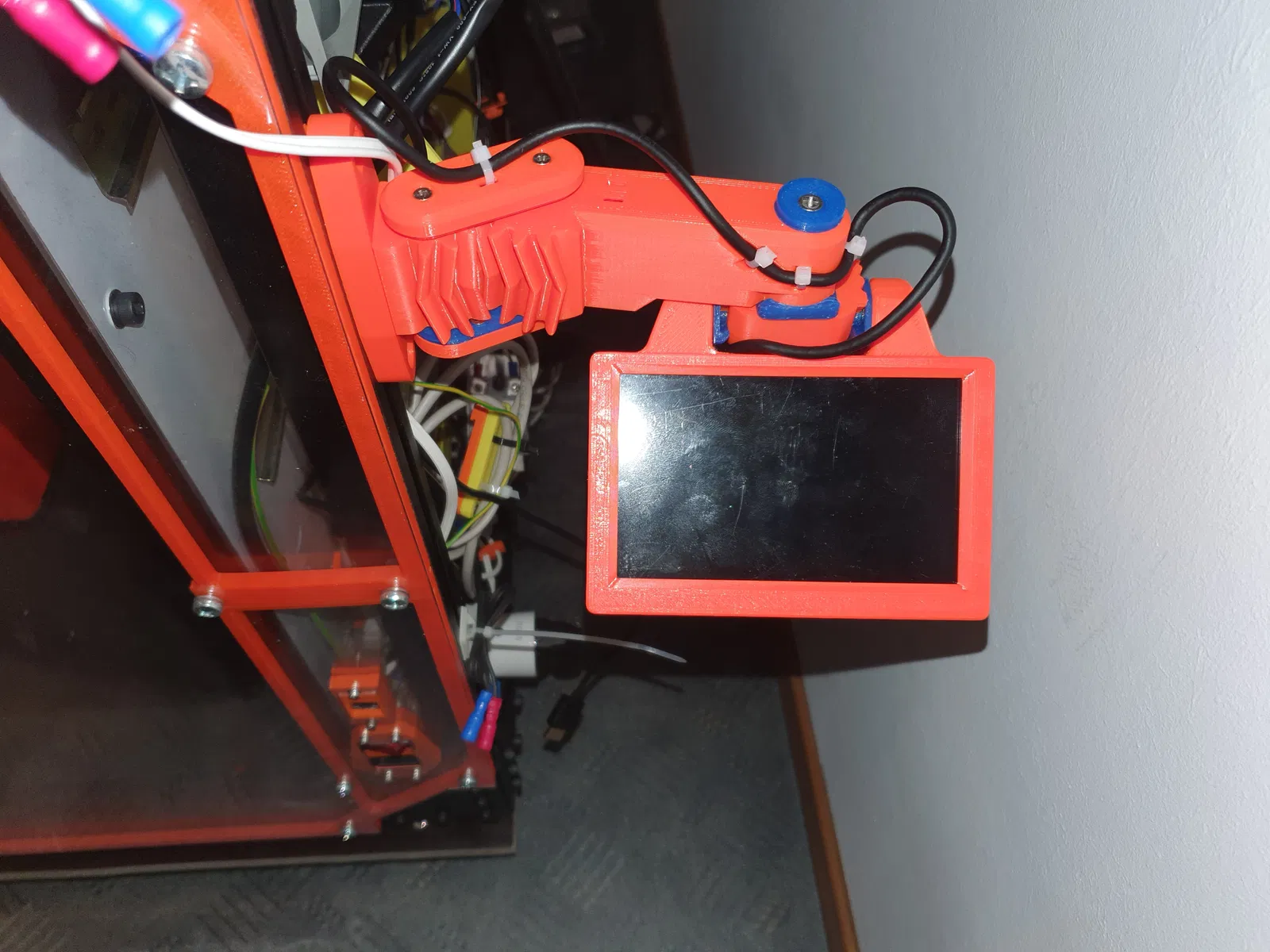

Đây là giá đỡ màn hình được tối ưu hóa cho màn hình CSI 5 inch:

Màn hình cảm ứng IPS LCD OSOYOO 4,3 inch 800x480 Giao diện DSI cho Raspberry Pi 4 3 2 Model B B+ 3A+ : Amazon.de: Máy tính & Thiết bị văn phòng

(Cẩn thận, dùng cáp CSI bị gạch chéo). Và một cặp bộ chuyển đổi CSI sang HDMI:

chenyang Raspberry PI Kameramodul CSI sang HDMI Loại A Đầu nối HDTV FPC Cáp dẹt 5cm phù hợp với PES001 : Amazon.de: Điện tử & Ảnh (cũng có sẵn trên Ali)

Và một cáp HDMI mỏng:

SOEYBAE 2 chiếc Cáp HDMI 1 mét, 18Gbps, HDMI 2.0 4K 60Hz, HDR, Ultra HD, 1080p, 3D, 2160p, ARC, Tương thích với Màn hình TV PS5 PC (1M) : Amazon.de: Điện tử & Ảnh

Chọn một vật liệu cứng và một vật liệu dẻo cho các khớp ma sát: Các kết hợp vật liệu hoạt động tốt là ví dụ: ASA hoặc PET-G cho vật liệu cứng và bất kỳ loại PA nào cho vật liệu dẻo để tạo các khớp ma sát.

BOM:

2 vít đầu côn M4 * 25 hoặc 30

1 vít đầu côn M4 * 40

3 vít đầu côn M3 * 20

4 vít đầu côn M3 * 10

4 vít đầu côn M3 * 16

4 Heat insert M2

4 vít M2 * 6

4 vít M2.5 * 10 (đi kèm màn hình)

11 Heat insert M3

3 Heat insert M4

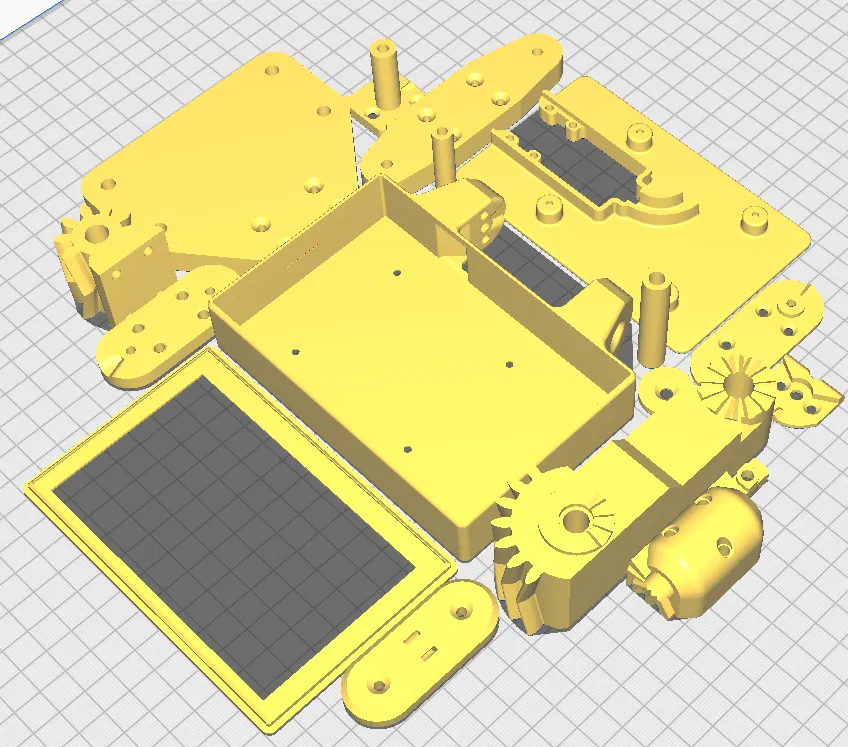

Mỗi bộ phận được hiển thị ở đây một lần ngoại trừ các bộ phận mô-đun. "Axle" và "Rastung" cần được in hai lần. Tham khảo bước ASM để biết hướng dẫn lắp ráp.

Tùy chọn để cố định: Thiết kế lại nếu cần:

2 đai ốc lục giác M4 + 2 đai ốc thả vào được đính kèm.

Bất kỳ cố định mô-đun nào hoặc thiết kế của bạn

Thêm 4 vít đầu côn M3 * 16.
