Cơ Chế Mống Mắt "Iris" 10 Lá

Đây là một ví dụ về mống mắt (iris) được tạo bằng SW và dự định để in 3D. Bạn cần xoay lại các file STL để không cần dùng support.

The render of the assy is not showing the twisting that the leafs need in reality.

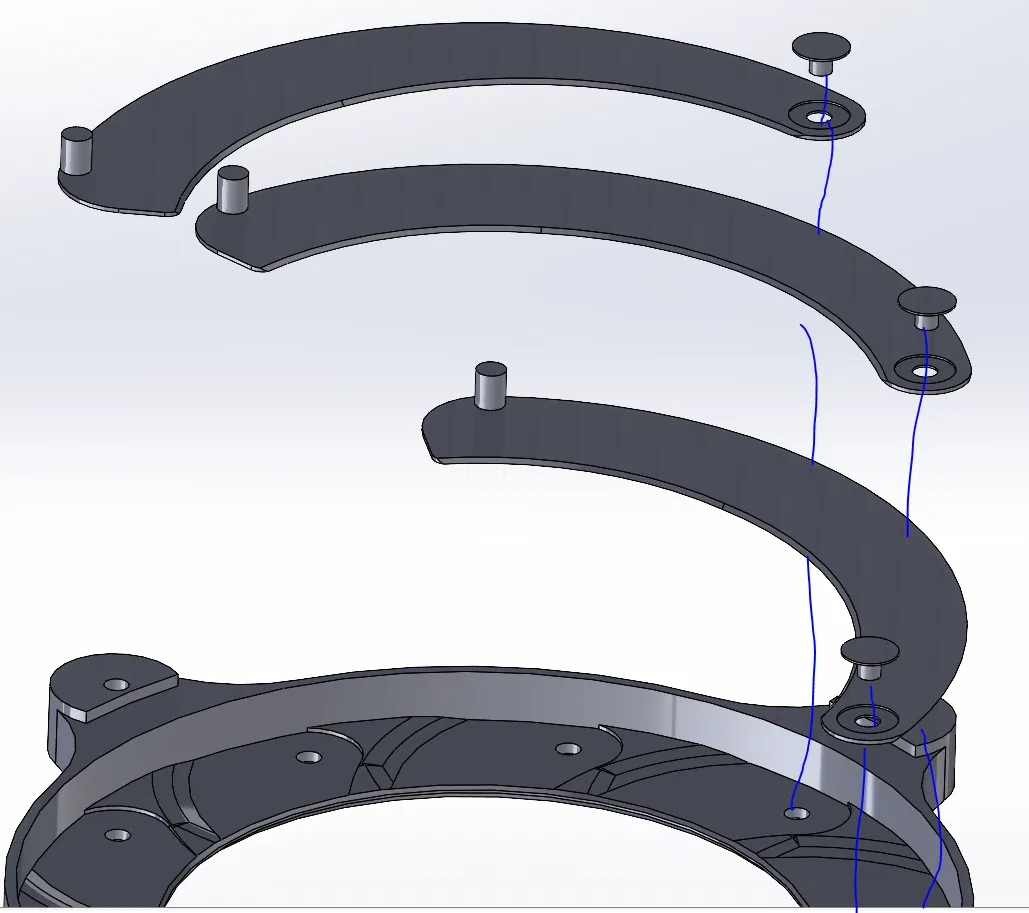

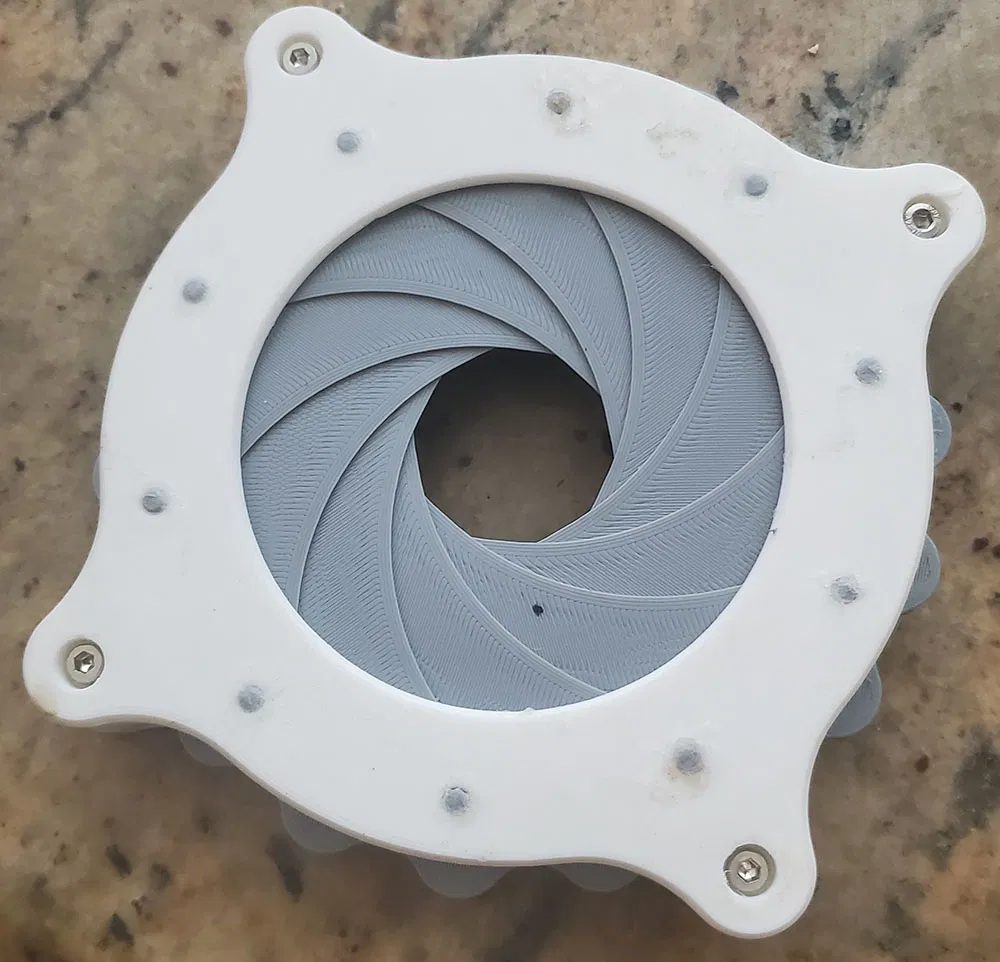

các chốt (Pins) cần được dán vào đế giữ các lá mống mắt. Phần quan trọng là giữ lá mống mắt càng sát vào đế càng tốt. bạn có thể thấy các chấm xám trên hình ảnh1.

bạn cần in ít nhất 10 bản sao của các lá và chốt.

Thật hữu ích nếu chà nhám mặt trên của các lá để làm mịn chúng. Tôi thấy hữu ích khi làm việc này khi lá vẫn còn trên khay in, để giúp giữ lá.

Kích thước của các vít tôi đã sử dụng là M3 x 12mm dài.

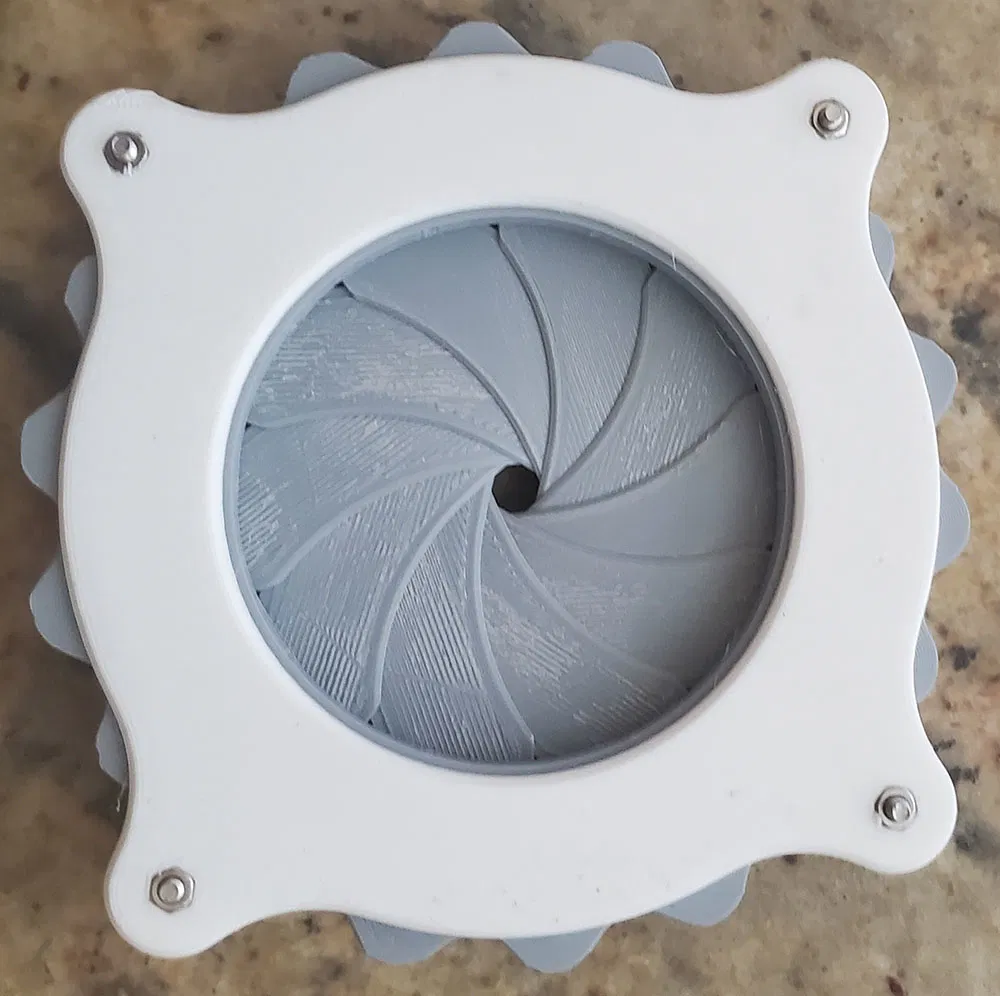

Một câu hỏi được đặt ra ban đầu là "Nó có thể đóng hoàn toàn không?" Do cơ chế hoạt động của mống mắt, tôi không thấy điều đó có thể. Có thể giảm thiểu lỗ nhỏ nhất. Nó sẽ không về 0. Chưa kể đến những hạn chế của in 3D.

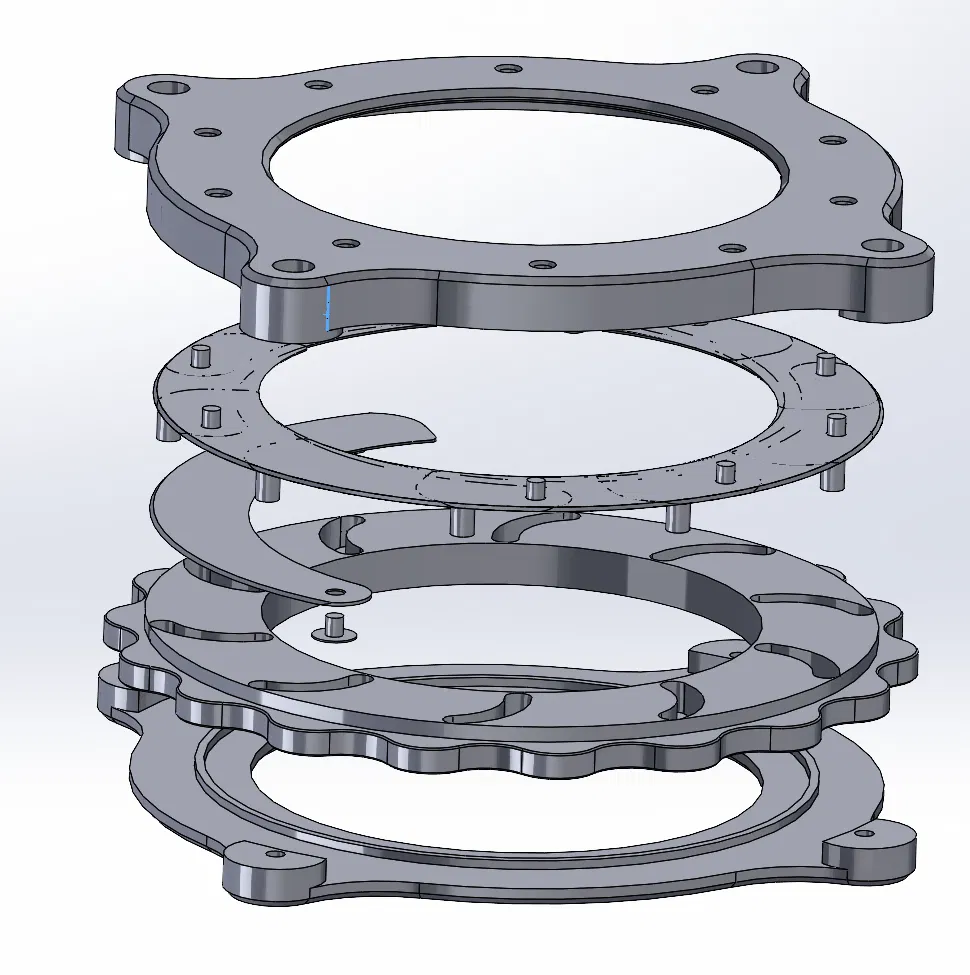

xem các hình ảnh trên trang in để có gợi ý về cách lắp ráp các bộ phận.

Tôi đã đính kèm các file SolidWorks 2023.
