Giá đỡ chỉ thị đồng hồ cho máy in 3D MakerBot 5th Gen

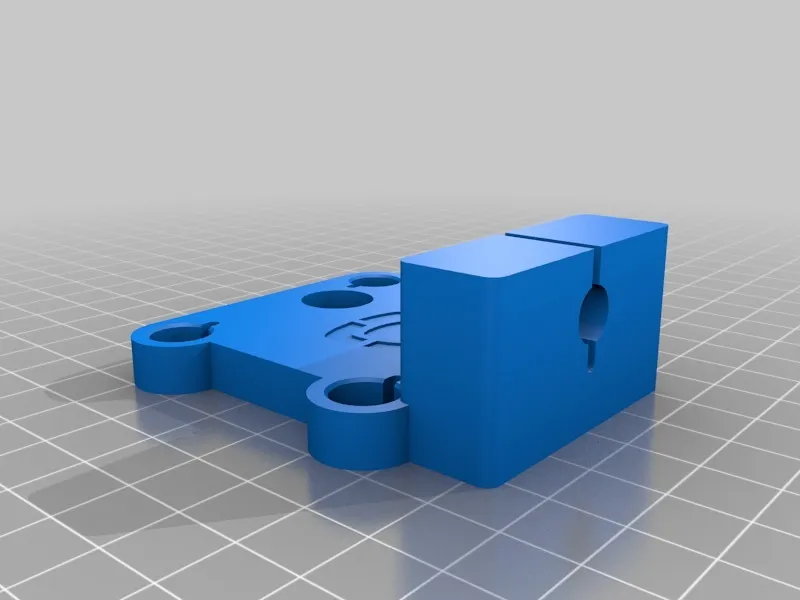

Đây là một dụng cụ cho chỉ báo dail cho máy in 3D MakerBot thế hệ 5 (thế hệ 5 và Z18) nhằm hỗ trợ việc căn chỉnh bề mặt in. Chúng tôi phát hiện rằng việc căn chỉnh tích hợp trong Z18 không đủ chính xác. Bằng cách sử dụng dụng cụ này, bạn có thể đạt được độ chính xác rất cao trong việc căn chỉnh.

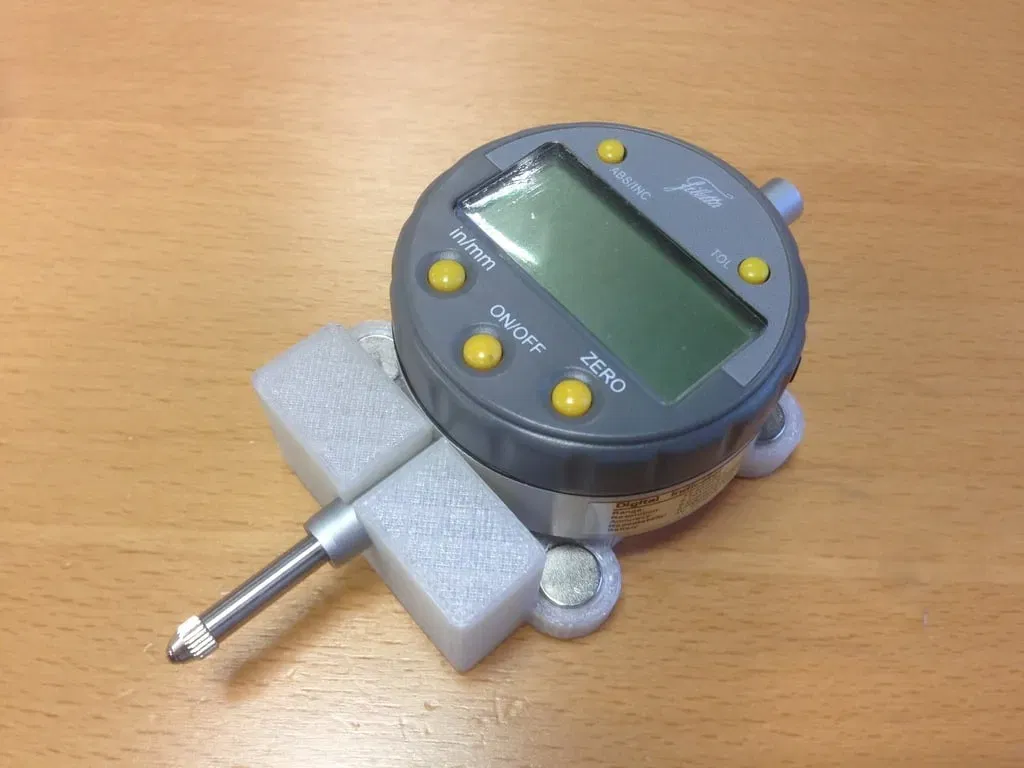

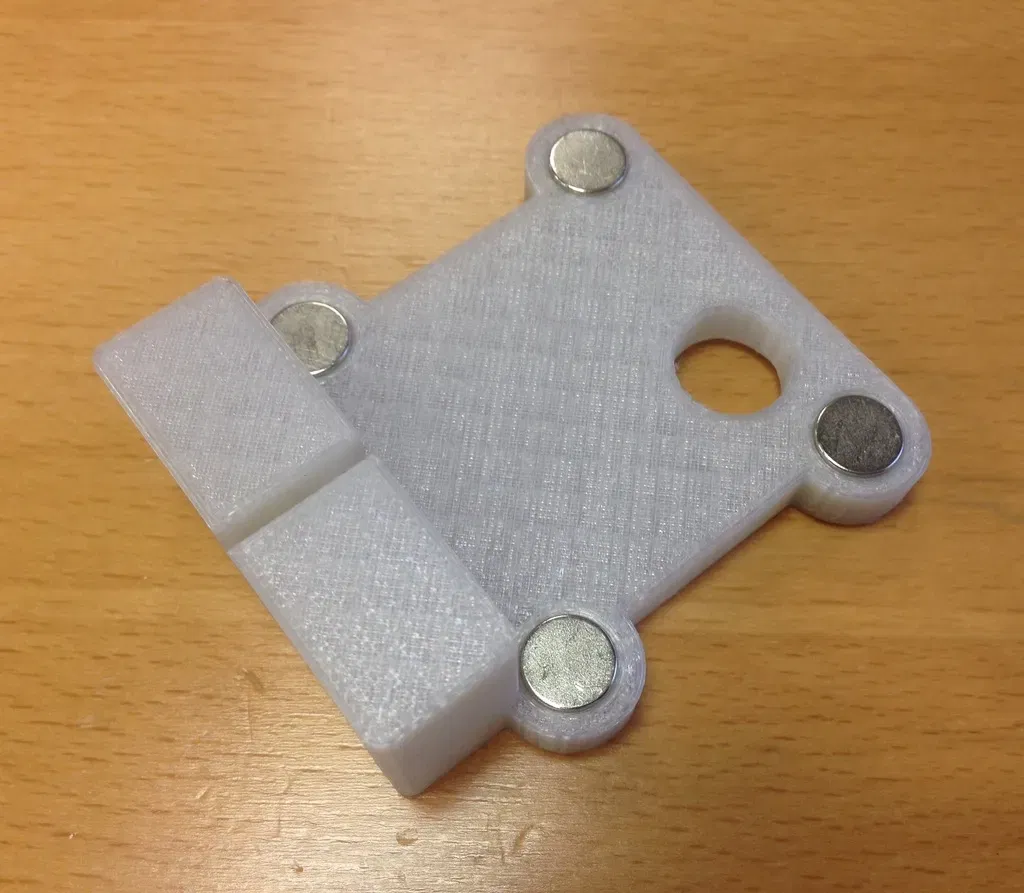

Dụng cụ này có thể được đặt ở cùng một vị trí như Extruder Thông Minh. Chỉ cần thay thế nó. Nó có cùng kích thước nam châm như Extruder Thông Minh. Chúng tôi chỉ salvaged một số từ một Extruder Thông Minh cũ mà chúng tôi có trong xưởng. Kích thước của nam châm phù hợp là 9,5 mm đường kính và 6,35 mm chiều cao. Lỗ cho chỉ báo dail có đường kính 8 mm.

Đối với Z18, chỉ cần bắt đầu quy trình căn chỉnh trong menu và khi bề mặt in đã vào vị trí, chỉ cần hủy bỏ quy trình. Bề mặt in đã ở đúng vị trí.

Nới lỏng tất cả các bu lông bên dưới bề mặt in như bạn làm cho việc căn chỉnh thông thường.

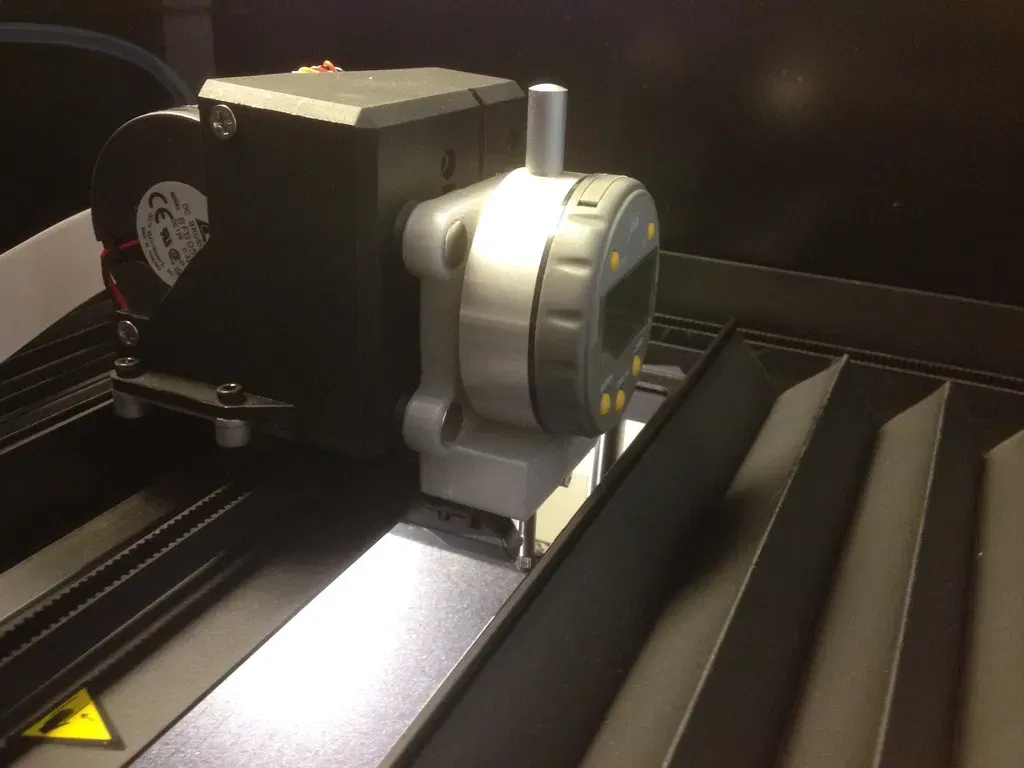

Di chuyển giá đỡ extruder đến vị trí trung tâm phía sau, khoảng cùng vị trí với bu lông cố định cho việc căn chỉnh.

Đặt chỉ báo dail của bạn về số không. Đây là điểm tham chiếu của bạn.

Sau đó, di chuyển giá đỡ extruder đến vị trí phía trước bên phải ngay trên bu lông cố định phía trước. Chúng tôi thích di chuyển giá đỡ bằng cách kéo dây đai thay vì chạm vào giá đỡ extruder. Nếu bạn chạm vào giá đỡ extruder, bạn có thể làm nghiêng nó và điều đó sẽ ảnh hưởng đến phép đo.

Bây giờ hãy xoay bu lông cố định cho đến khi chỉ báo trở về số không một lần nữa. Cố gắng tránh đẩy bu lông cố định. Chỉ cần xoay sẽ giữ cho bề mặt ổn định.

Lặp lại cho vị trí phía trước bên trái và bạn đã hoàn tất sau khi siết chặt các bu lông của bề mặt một lần nữa.

Sự chênh lệch bình thường giữa một lần hiệu chỉnh mặc định và hiệu chỉnh với chỉ báo dail này là giữa 0,1 và 0,3 mm. Sau quy trình này, sự khác biệt giữa các điểm nên nhỏ hơn chiều cao lớp in. Điều này cải thiện độ bám dính với bề mặt in rất nhiều, đặc biệt là cho các bản in lớn.

Chúng tôi đã cố gắng di chuyển cần cẩu bằng Simlify3D, nhưng điều đó không cho phép chúng tôi di chuyển bất kỳ thứ gì một cách thủ công. Tất cả các lệnh ngoại trừ tải và dỡ bột đều bị vô hiệu hóa. Ai có ý tưởng nào về cách thực hiện điều này, xin vui lòng cho tôi biết trong phần bình luận bên dưới. Một cách để tự động hóa chuyển động rất được hoan nghênh và chỉ có thể cải thiện độ chính xác của phép đo.
