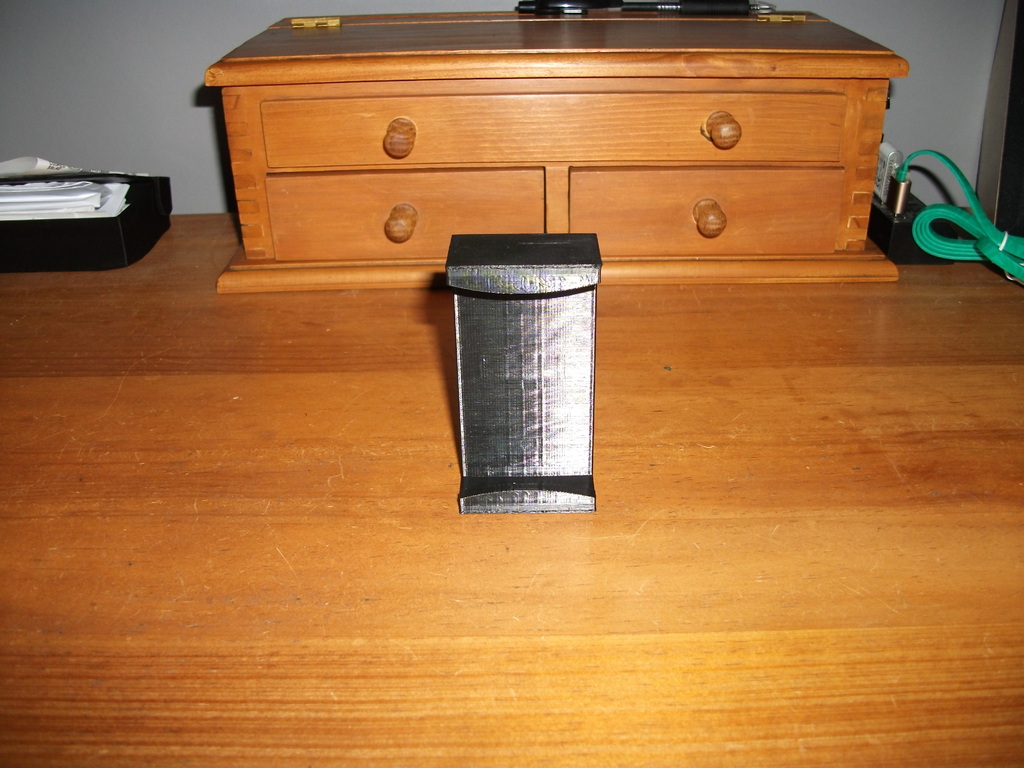

Giá đỡ điện thoại lò xo (Spring Phone Cradle)

Tôi đang trong quá trình tạo một cái đế trung tâm tùy chỉnh trên xe hơi của mình, để giữ điện thoại di động ở chế độ ngang khi tôi sử dụng GPS. Tôi đã gần hoàn thành việc lắp ráp đế chính (sẽ là một "Thing" khác sớm thôi. CẬP NHẬT: Xem thing 3125678), nhưng tôi phải nghĩ ra một cách để giữ điện thoại của mình một cách chắc chắn khi xe đang di chuyển.

Nhưng làm sao để có được độ bám cần thiết? Tôi biết dây chun rất phổ biến, nhưng môi trường bên trong xe hơi không thân thiện với dây chun trong thời gian dài. Chúng hoặc là bị đứt (vào lúc không ngờ tới nhất), hoặc chúng biến thành một mớ hỗn độn kinh khủng.

Vì vậy, tôi đã quyết tâm sử dụng một loại lò xo nào đó. Điều này khiến tôi phải vò đầu bứt tai vì, trừ khi bạn có sẵn lò xo kéo, bạn phải làm cho lò xo nén hoạt động theo chiều ngược lại với chuyển động kẹp nếu bạn muốn thiết bị giữ điện thoại, và tôi không thể hình dung ra được.

Giải pháp đến với tôi khi hai tay tôi khoanh lại, khi tôi bị ngứa ở ngoài khuỷu tay. Khi tôi gãi ngứa, tôi có một khoảnh khắc "eureka" khi nhận ra rằng cánh tay của tôi đang chỉ cho tôi chính xác cách thực hiện: Nếu tôi tưởng tượng các ngón tay của mình là điểm gắn lò xo, thì việc dang rộng hai tay sẽ khiến một lò xo tưởng tượng bị nén lại. Xong!

Tìm kiếm nhanh trong hộp đồ cũ của tôi - chúng ta ai cũng có một cái - đã cho ra một vài lò xo nhỏ lấy từ một vài cây bút cũ. Chúng không lý tưởng, nhưng chúng RẤT TIỆN! vì vậy tôi đã thiết kế xung quanh chúng.

Thiết bị này cũng yêu cầu 2 con bu lông nhỏ sẽ tự cắt ren vào nhựa. Tôi không biết kích thước của bu lông, vì tôi tìm thấy chúng trong một ngăn kéo cùng với một số bộ phận máy tính cũ mà tôi có sẵn! Điều tôi có thể nói với bạn là phần ren bên ngoài có đường kính khoảng 2,8mm.

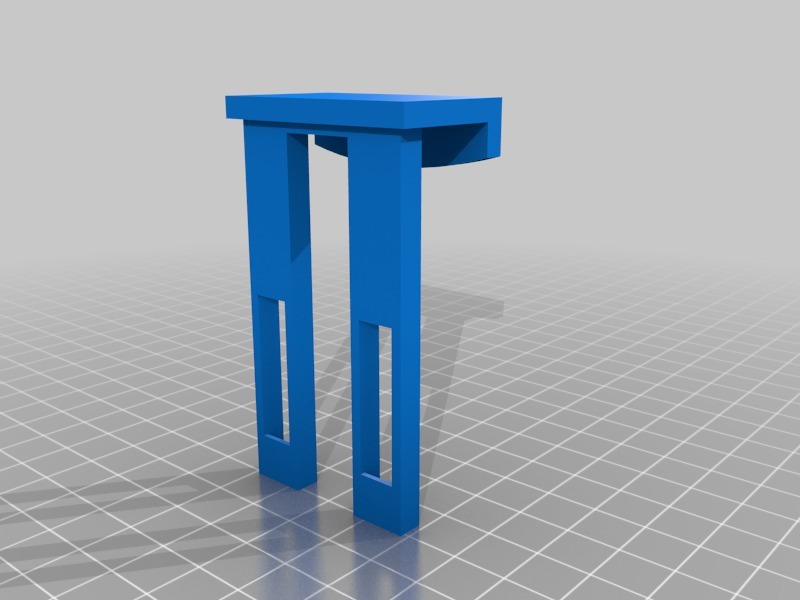

Tôi đã cố tình đính kèm cả Tệp STL và Tệp Sketchup, vì vậy bạn có thể tinh chỉnh thiết kế cơ bản để tạo ra các phụ kiện tùy chỉnh hơn cho chân máy, khớp bi, kẹp, hoặc bất cứ thứ gì bạn thích.

Cài Đặt In

Thương hiệu máy in:

Creality

Máy in:

Ender 3

Rafts:

Không

Supports:

Có

Độ phân giải:

Hoạt động ở mức 0.2, nhưng tinh hơn sẽ tốt hơn!

Infill:

20%

Filament: E-DA PLA Black

Ghi chú:

Nếu bạn có cài đặt hỗ trợ thủ công, tôi khuyên bạn nên sử dụng nó, vì bản sao Cura của tôi liên tục đặt rất nhiều hỗ trợ không cần thiết, và làm cho việc hậu kỳ in trở nên phiền phức.

Tôi cũng khuyên bạn nên in các lớp trên và dưới theo kiểu zig-zag, vì nó tạo ra bề mặt đẹp mắt hơn.
