Tháp Thủy Canh Module Nâng Cấp - Gọn Hơn & Ổn Định Hơn
Phiên bản nâng cấp của tháp thủy canh module, nhỏ gọn hơn (in được trên PRUSA Mini), ổn định, thẩm mỹ và dễ tùy biến. Tháp có chân đế rộng hơn, ống dẫn bên trong và dễ dàng lắp thêm đèn.
Mô tả
Tóm tắt

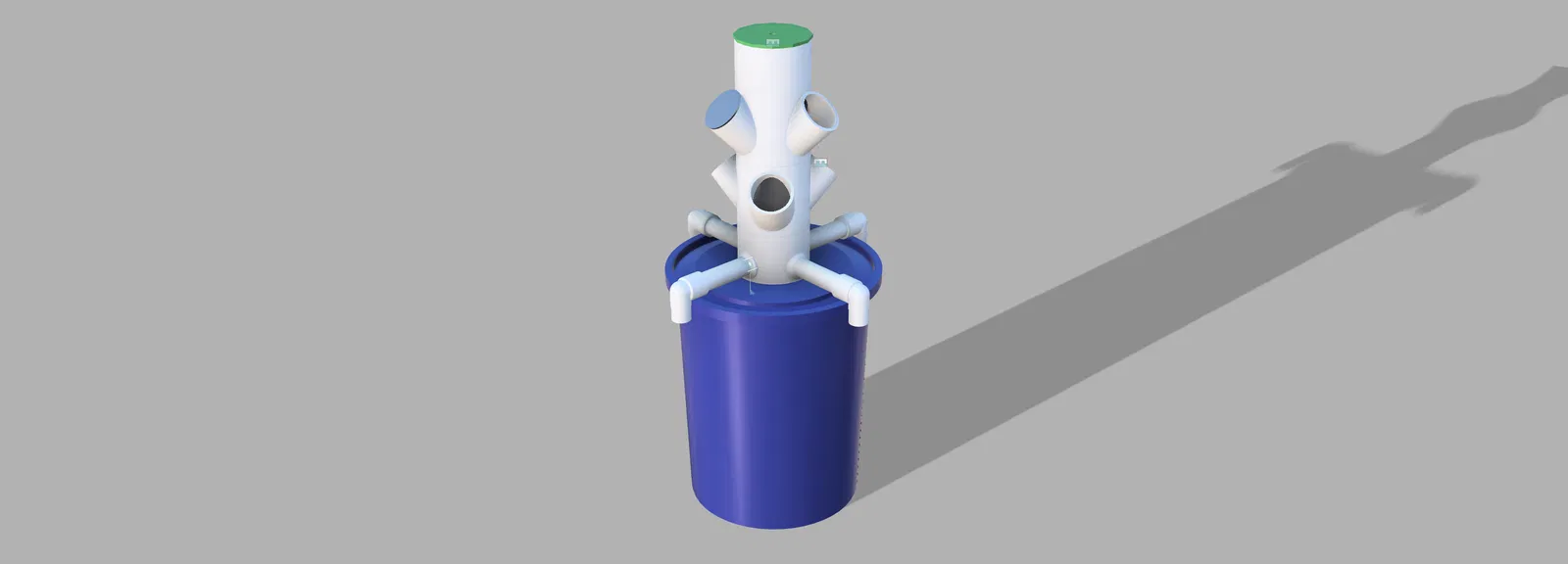

Đây là phiên bản tháp thủy canh dạng module của mình. Mình lấy cảm hứng từ tháp module ở đây. Tháp có một số nâng cấp quan trọng.

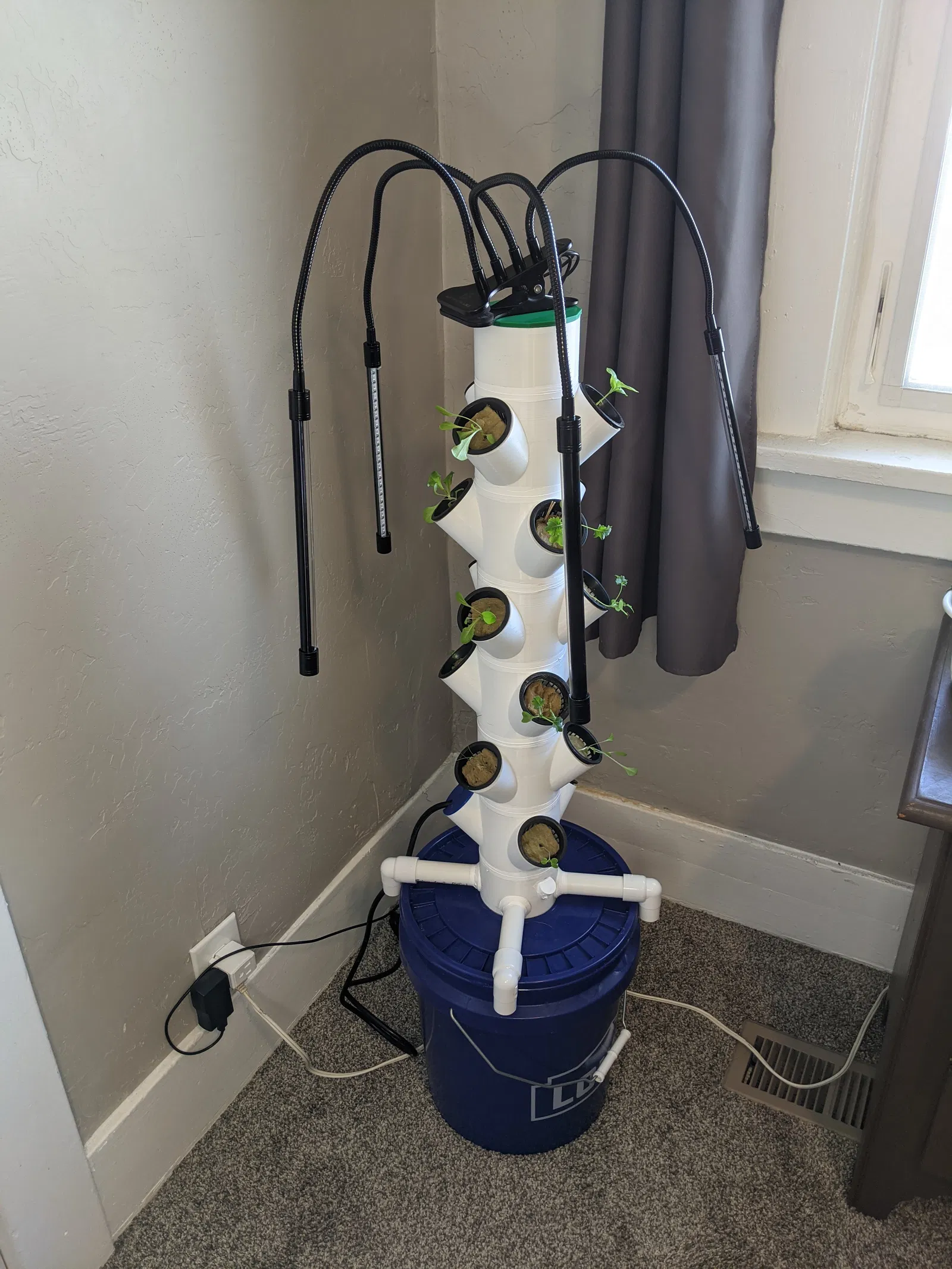

- Ổn định hơn: Tháp này có chân đế rộng hơn, gắn vào bình chứa dinh dưỡng, giúp tháp ổn định hơn nhiều.
- Linh hoạt: Hầu hết các thiết kế thủy canh đều yêu cầu một bình chứa cụ thể (ví dụ: bình IKEA) đôi khi khó tìm. Bình chứa được đề xuất cho tháp này là xô 5 gallon, loại này rất dễ mua. Tuy nhiên, thiết kế này có thể dễ dàng tùy chỉnh để phù hợp với bất kỳ bình chứa nào.
- Nhỏ gọn: Tháp này nhỏ gọn hơn các phiên bản trước và có thể in trên máy PRUSA Mini.

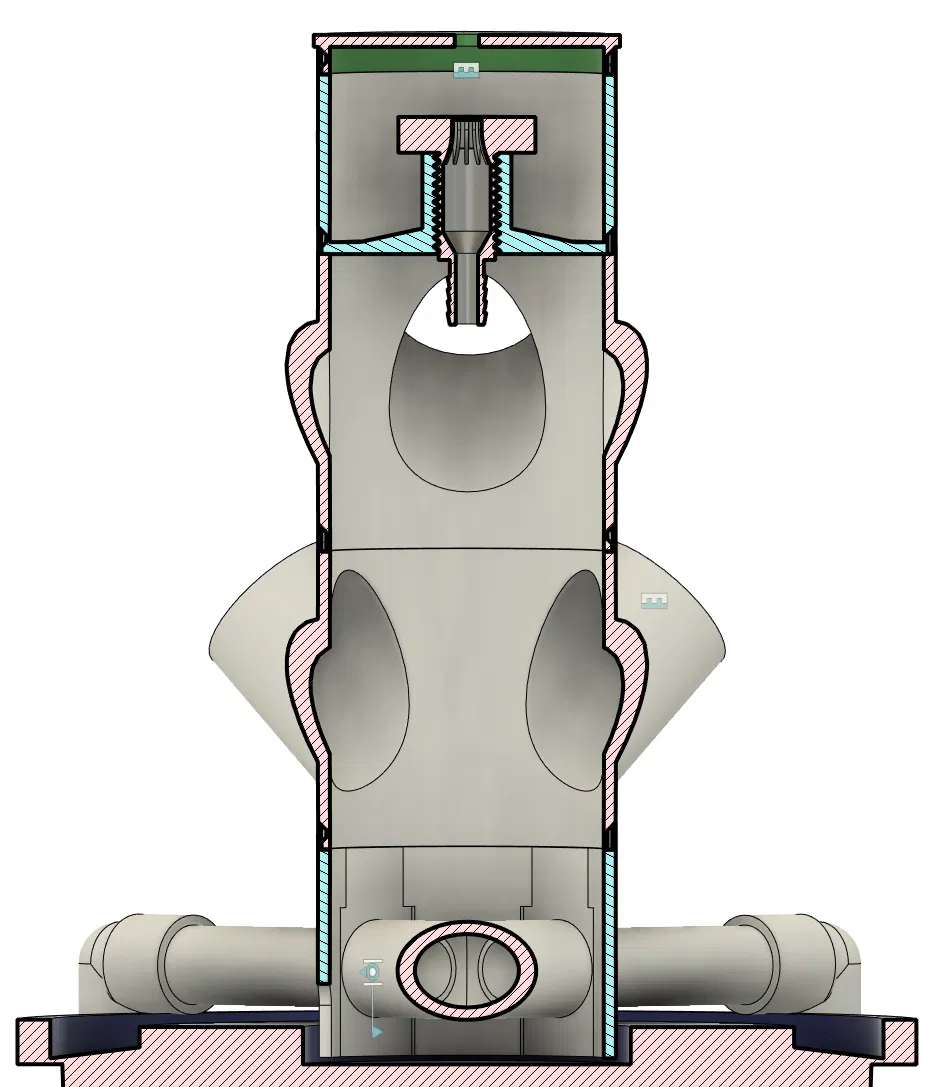

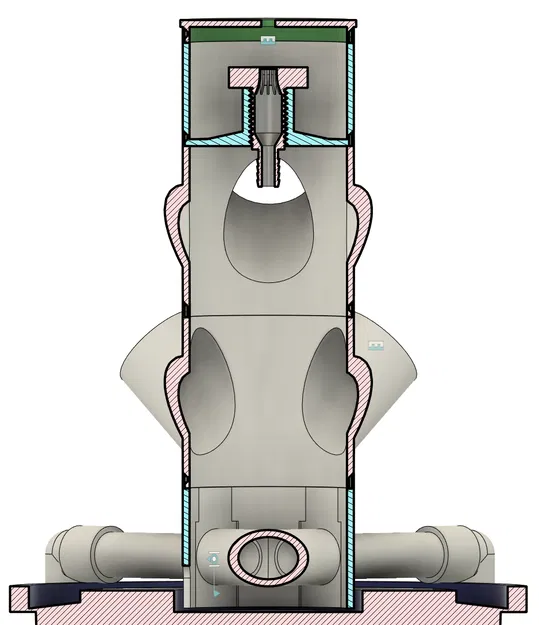

- Gọn gàng: Toàn bộ ống dẫn được giấu bên trong.

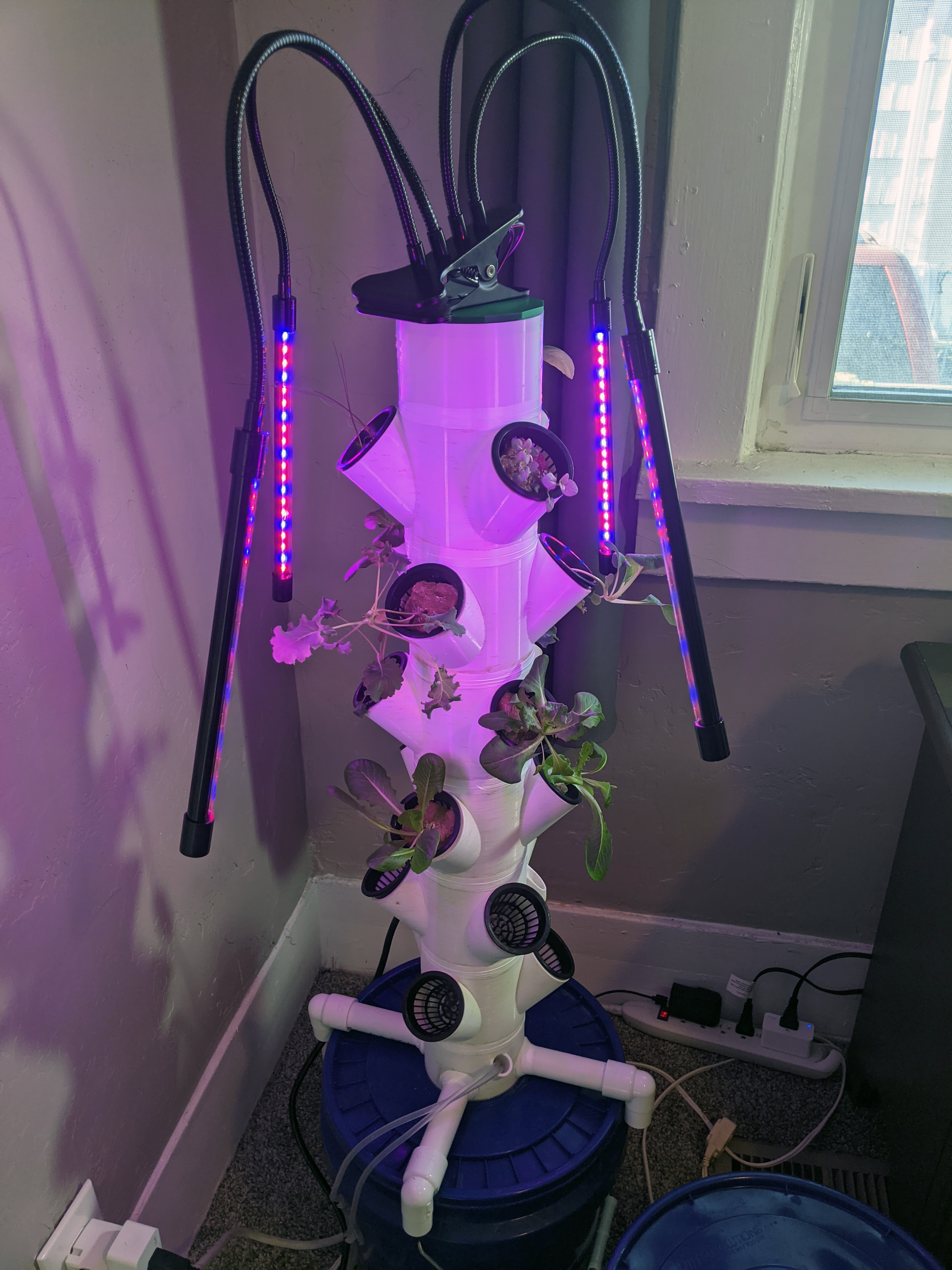

- Dễ dàng lắp đèn.

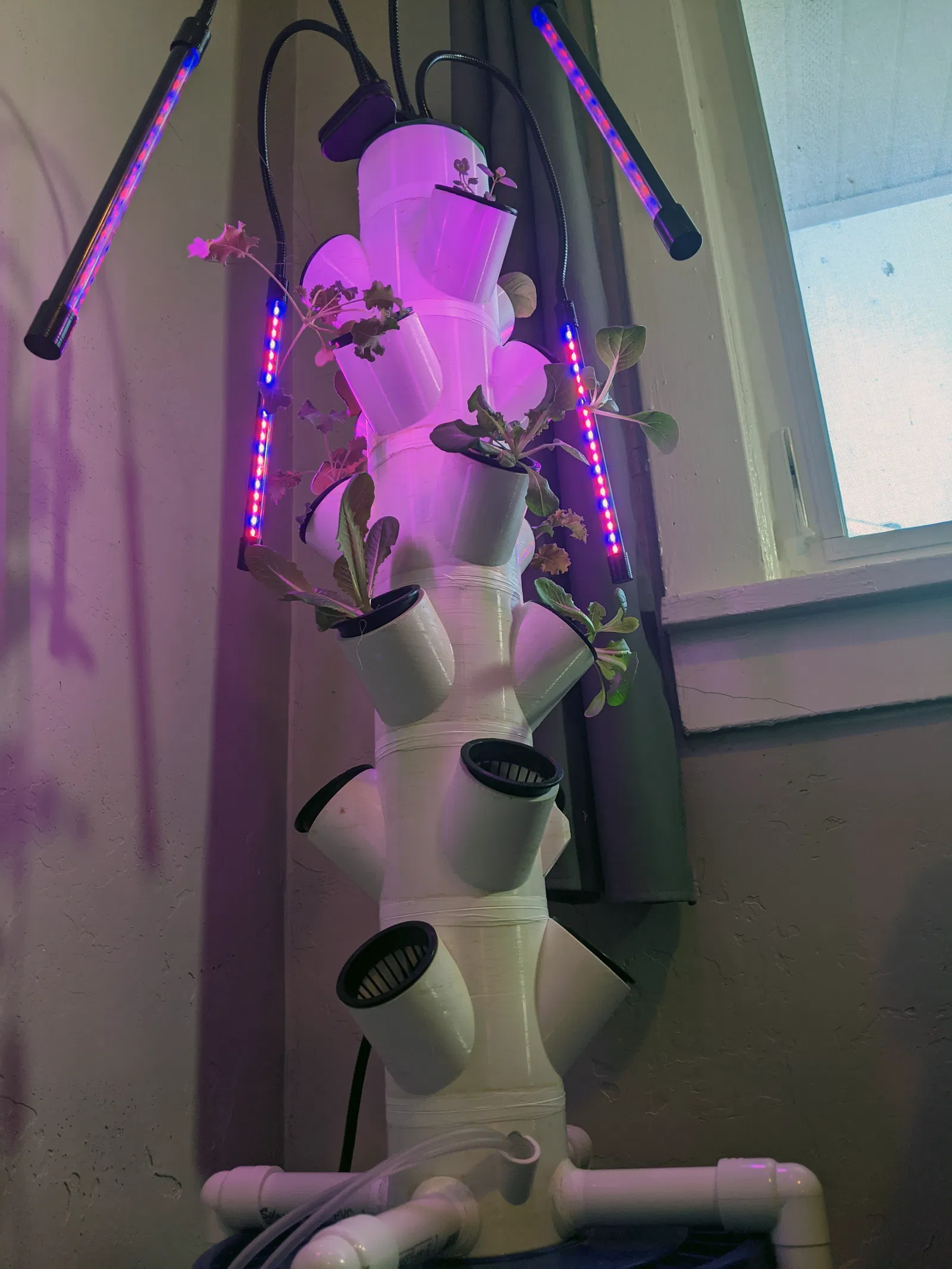

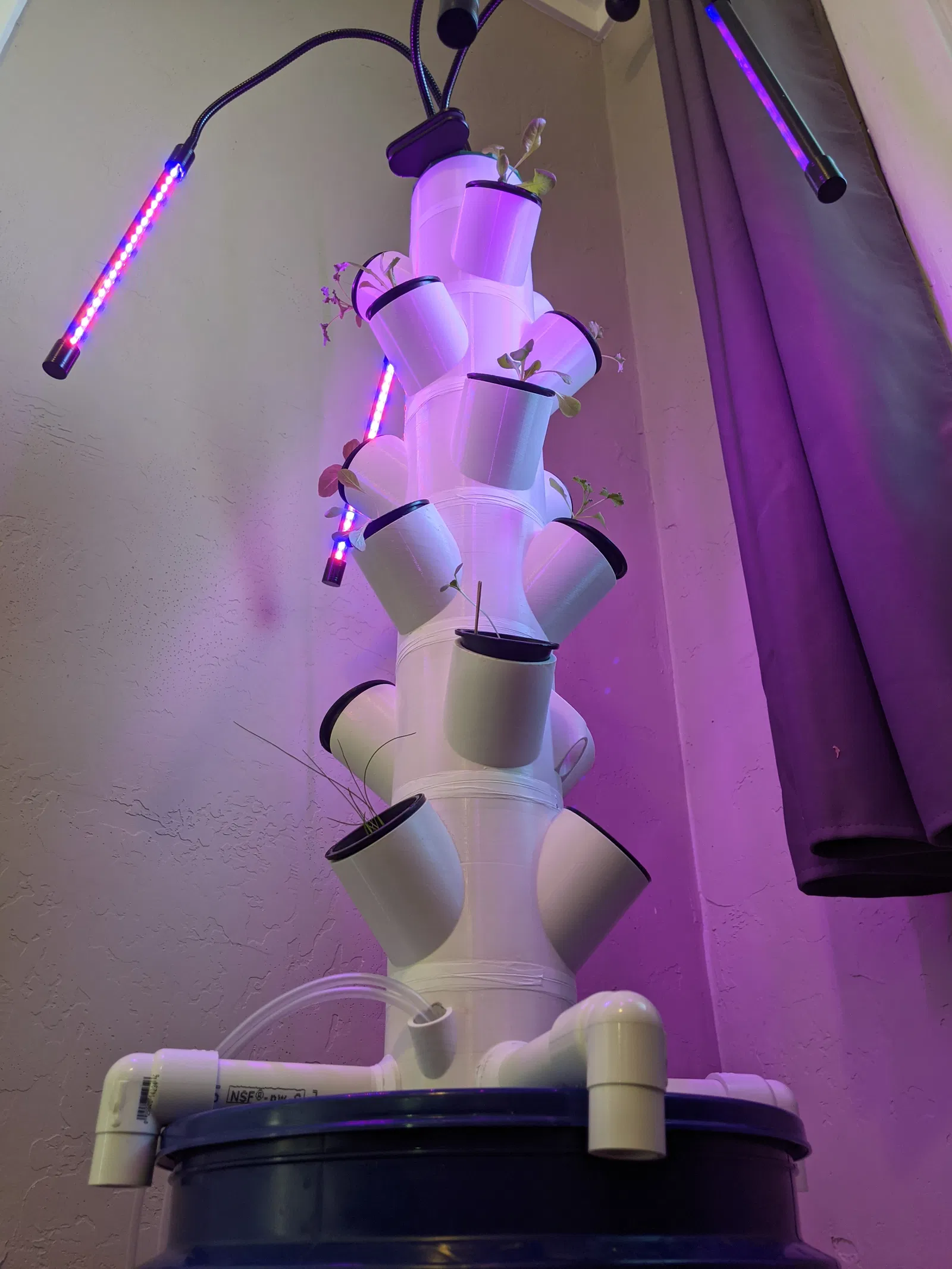

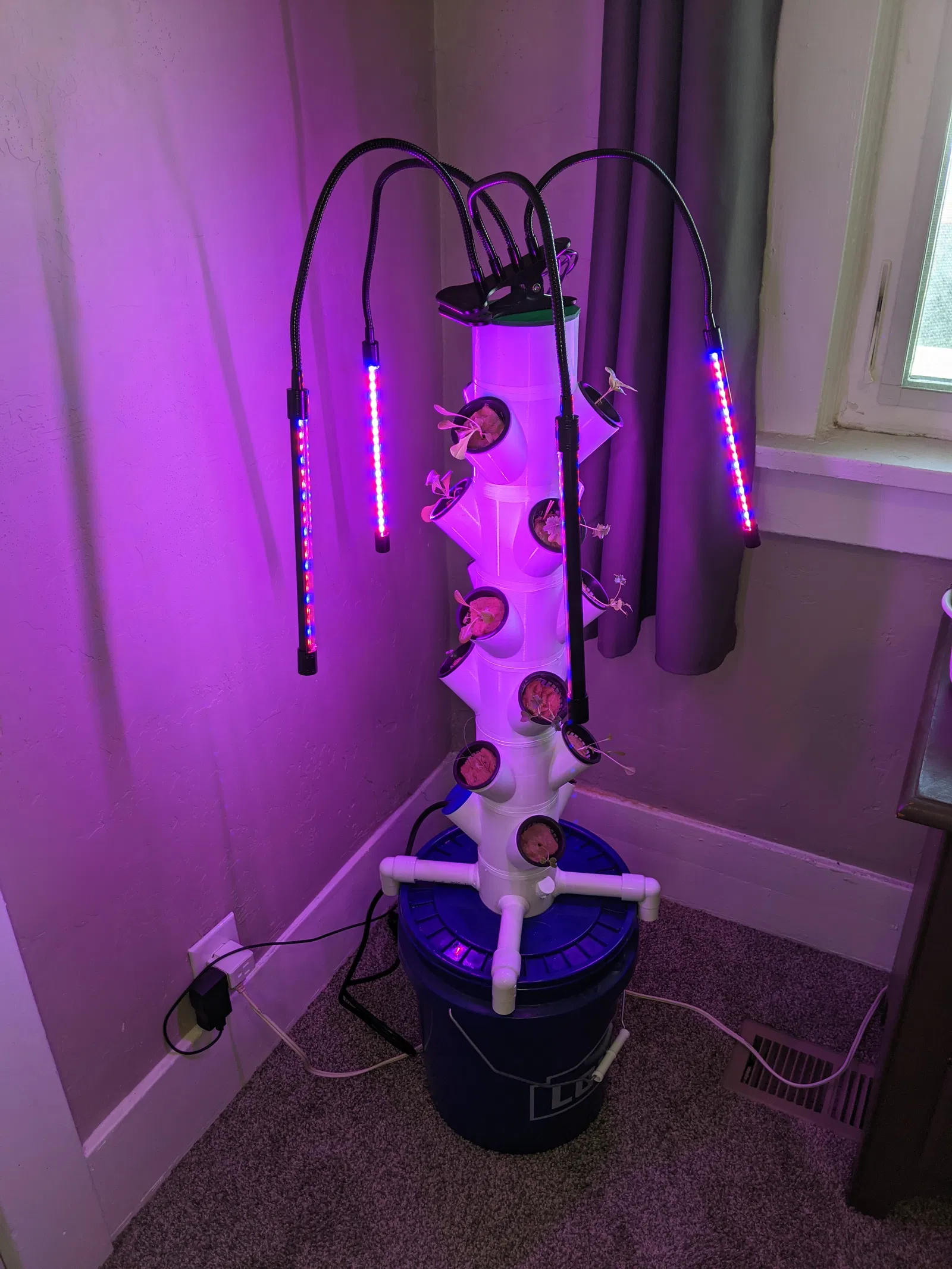

Bạn có thể xem tháp hoạt động tại đây!
Cài đặt In ấn
| Bộ phận | Số lượng | Độ dày lớp (mm) | Hỗ trợ | Brim |
|---|---|---|---|---|
| Chậu | 1 | 0.2 | Không | Không |
| Kệ | Ít nhất 1 | 0.2 | Không | Có |
| Đế | 1 | 0.2 | Không | Có |

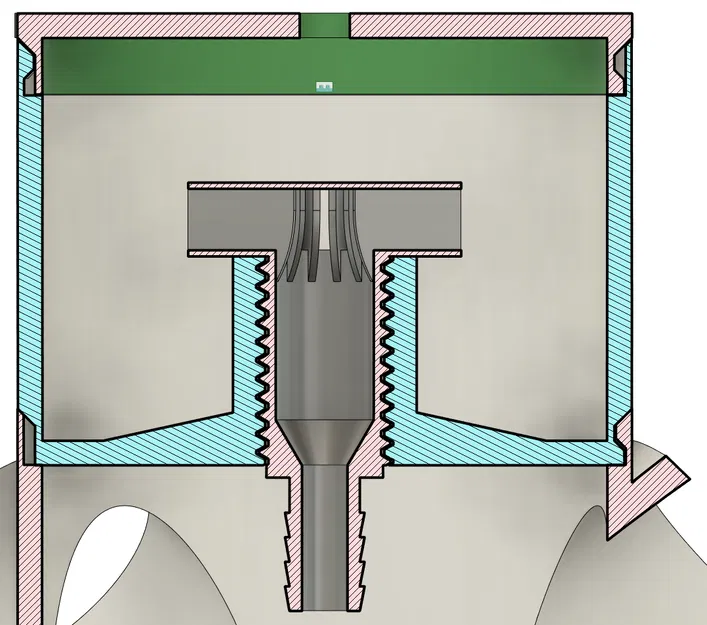

| Đầu phun | 1 | 0.2 | Không | Không |
| Nắp | Tùy chọn* | 0.2 | Không | Không |
| Nắp cho Đèn | Tùy chọn* | 0.2 | Không | Không |
| Nắp Ống | Tùy chọn | 0.2 | Không | Không |
*Bạn có thể in 'Nắp' hoặc 'Nắp cho Đèn'. Chỉ cần một trong hai.
In mỗi bộ phận với tùy chọn 'Detect Bridging Perimeters' được bật.
Các bộ phận bổ sung cần thiết
- Bình chứa dinh dưỡng phù hợp. Chúng tôi đề xuất sử dụng xô 5 gallon.
- Máy bơm nước. Ít nhất 158 GPH với cột áp tối thiểu 4 feet và đầu ra ½ inch.
- Ít nhất 4 feet ống nhựa vinyl đường kính ½ inch.

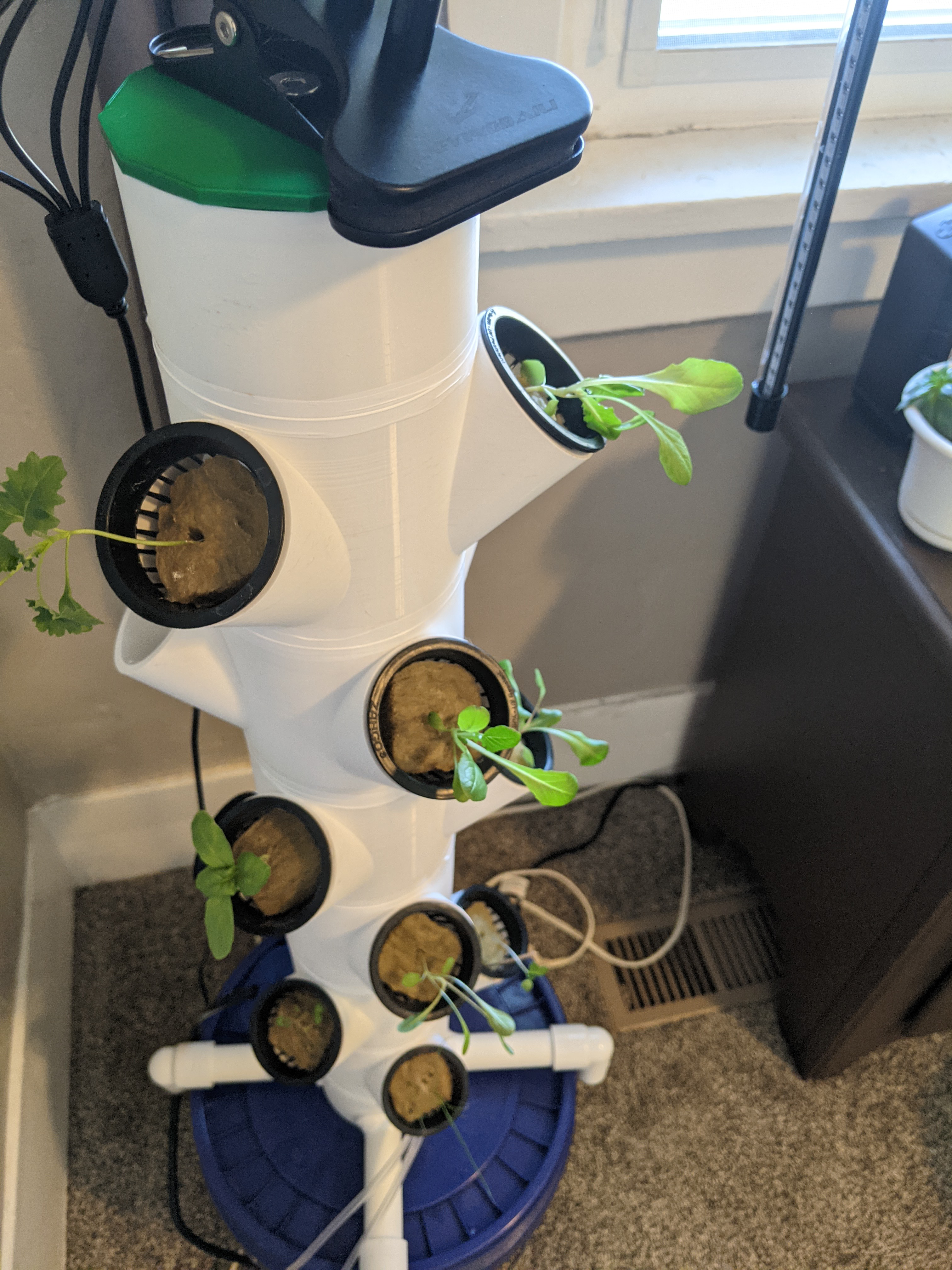

- Rổ lưới 2 inch (3 cái mỗi tầng). Mua tại đây. Hoặc tự in.
- Ống PVC ¾ inch dài 2 feet. Cần nhiều hơn nếu bạn sử dụng bình lớn hơn xô 5 gallon).
- Phụ kiện nối góc ống PVC ¾ inch (4 cái).
- Phụ kiện nối chữ thập ống PVC ¾ inch (1 cái).
- Băng tan plumbers tape.
Tùy chọn
- Hạt giống (Cải xoăn, Xà lách, Cải thìa, Húng quế và các loại rau thơm dễ trồng phát triển tốt trong hệ thống thủy canh)
- Đèn trồng cây linh hoạt
- Giá thể trồng thủy canh (Rock Wool)
- Dinh dưỡng thủy canh
- Bộ kiểm soát pH thủy canh
- Bu lông ¼" x 1" và đai ốc tương ứng.
- [Ổ cắm thông minh](wyze switch)
- Bộ ươm hạt
Vật liệu
Các file in và mẫu thử này sử dụng PLA. Tuy nhiên, tôi khuyên bạn nên sử dụng PETG vì nó có khả năng chống tia UV tốt hơn nhiều nếu sử dụng ngoài trời.

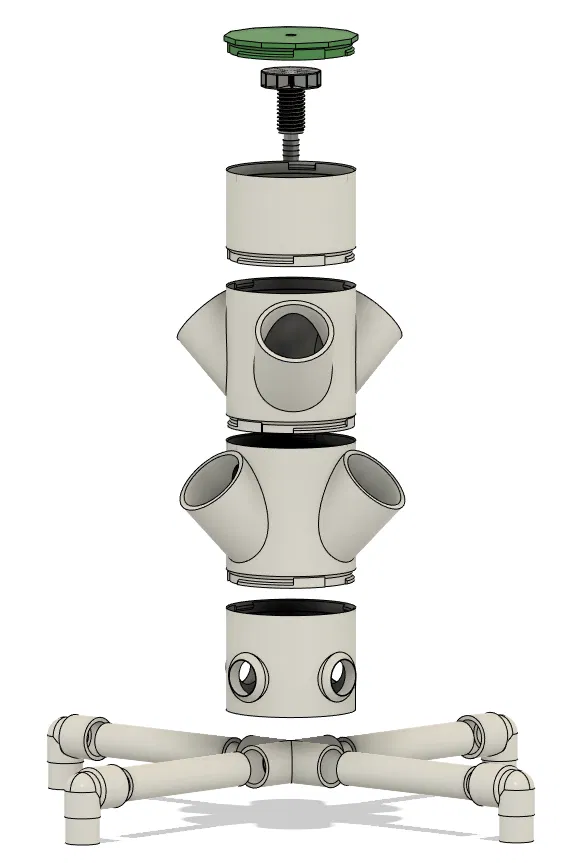

Lắp ráp
Xem AssemblyInstructions.pdf
Liên kết đến các tệp Fusion360
Nếu bạn muốn thực hiện các sửa đổi, bạn có thể truy cập các tệp fusion 360 được sử dụng để tạo tháp này theo liên kết. Mật khẩu truy cập là: HPTower_Conr8r
Miễn trừ trách nhiệm
Tôi không kiếm lợi nhuận từ bất kỳ liên kết nào tôi đã chia sẻ ở trên. Đây chỉ là những thứ đã hoạt động với tôi.
Liên kết Hữu ích
