Đuốc phong cách trung cổ cho bóng đèn LED lửa

Đèn pin này được in thành hai phần - đế, chấp nhận phần cứng ổ đèn tiêu chuẩn, và hình nón/lồng, khóa xoắn vào đế. Các phần khác là phụ kiện để sử dụng khi cần. Đáy của đế vừa khít với đầu của ống dẫn điện kim loại 3/4", vì tôi tình cờ có một số cái nằm xung quanh và nó tạo ra một hỗ trợ vững chắc. Nếu bạn sử dụng OnShape, bạn có thể điều chỉnh tất cả các phần để phù hợp với kích thước ống khác bằng cách tạo bản sao của Tài liệu OnShape và thay đổi biến pipeOD.

Các Phần Có Thể In

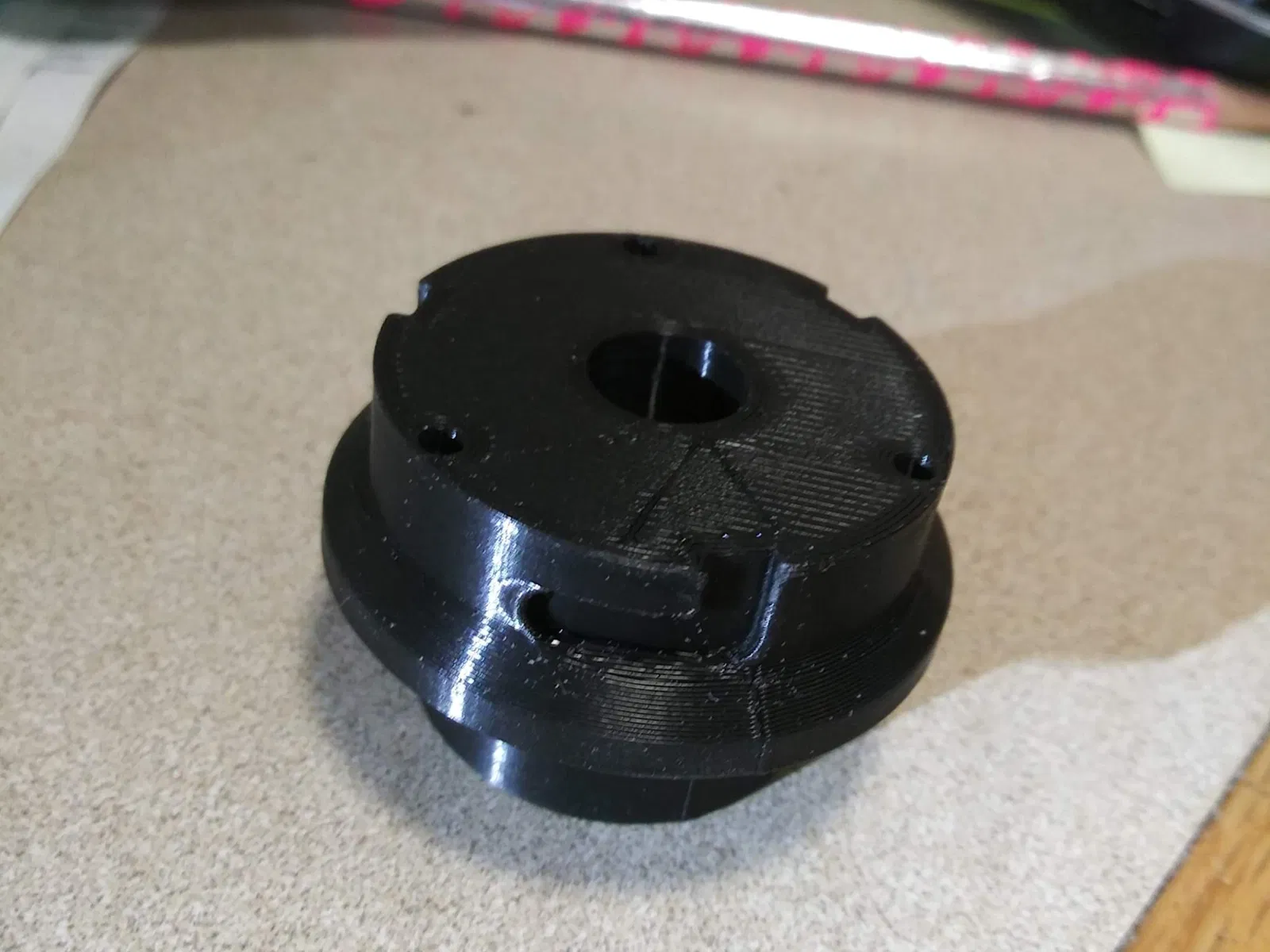

Đế - để lắp đặt ổ đèn sử dụng phần cứng đèn tiêu chuẩn (xem ảnh). Có lỗ thoát nước để cho nước mưa thoát ra.

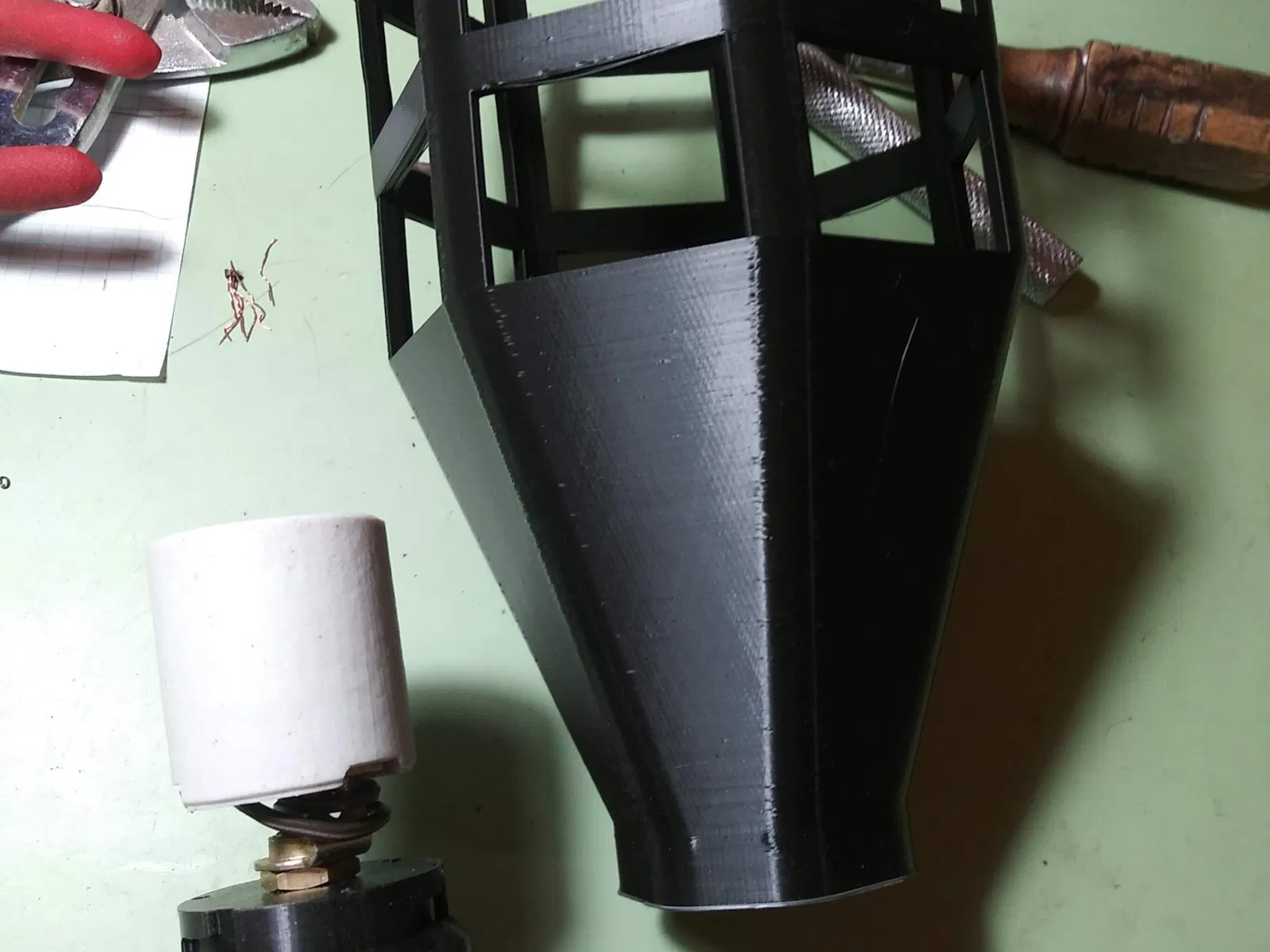

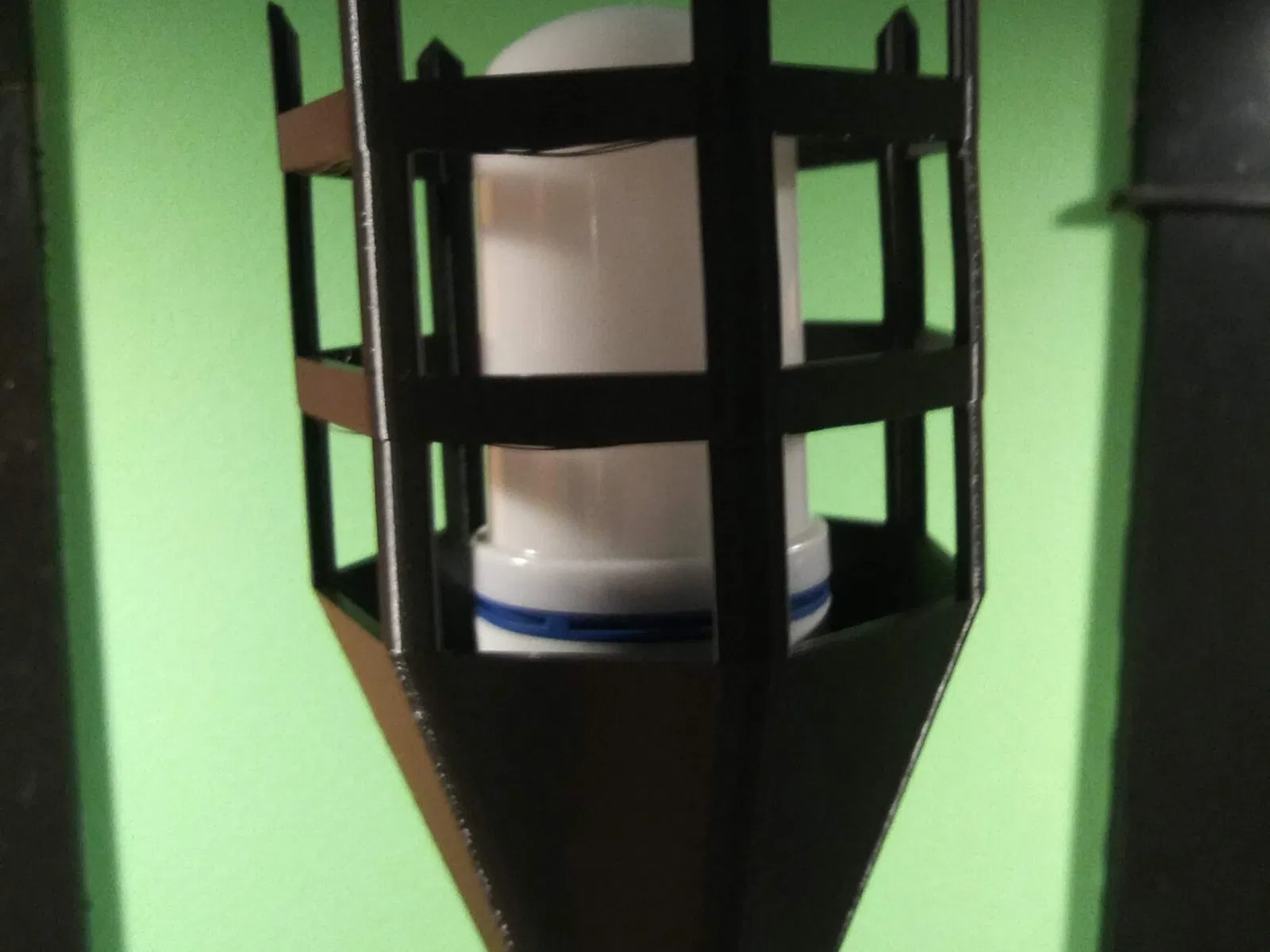

Hình nón - với lồng kiểu ngục tối trung cổ, khóa xoắn vào đế sau khi bạn gắn ổ đèn, trước khi vặn bóng đèn vào.

Grommet - để chạy dây điện ra bên hông ống dẫn. Khoan một lỗ nửa inch và gắn grommet này vào để giữ dây không cọ vào các cạnh của lỗ.

Khớp khuỷu và Giá đỡ - để xây dựng các lắp đặt khác nhau.

Nắp mưa - gắn lên trên bóng đèn LED dạng ngọn lửa để giữ cho nước mưa không rơi vào. Được thiết kế để vừa với Bóng đèn LED Hiệu ứng Ngọn lửa Yewclls. Hộp ghi rằng chúng là bóng đèn trong nhà/ngoài trời, nhưng chúng có một số lỗ nhỏ ở trên và tôi không muốn mạo hiểm. Nắp này che phần trên nhưng cho phép không khí vào. Những bóng đèn này là loại duy nhất mà tôi đã thử, nhưng còn có những loại khác trông giống như chúng có hình dạng tương tự.

Đầu trang trí - phần dưới trang trí nếu bạn muốn lắp đèn pin lên trên một đoạn ống ngắn và để dây đi ra bên hông.

In Ấn

Tất cả các mô hình được thiết kế để in mà không cần hỗ trợ, mặc dù nếu máy in của bạn không làm cầu nối tốt, bạn có thể cần hỗ trợ cho các khoảng trống trong lồng. Ender 3 của tôi xử lý điều đó với một chút dây nhợ, nhưng ai quan tâm - nó được thiết kế để nhìn từ xa ngoài trời vào ban đêm. Đối với tôi, hình nón mất 10,5 giờ để in với độ dày 0,2mm/lớp. Đế mất khoảng 90 phút.

Lắp đặt

Như tôi đã nói, Đế vừa vặn trên ống dẫn điện bằng thép 3/4". Tôi đã lắp một ngọn đuốc lên trên một đoạn ống thẳng, sau đó tôi đã cắm vào một ống nhựa lớn hơn một chút được chôn trong đất - giúp dễ dàng đặt ra và cất đi. Một cái khác có một giá đỡ hình L nhỏ hơn được làm từ 2 đoạn ống nối lại với nhau bằng một khớp in và gắn vào trần hiên của tôi bằng 2 giá đỡ in.

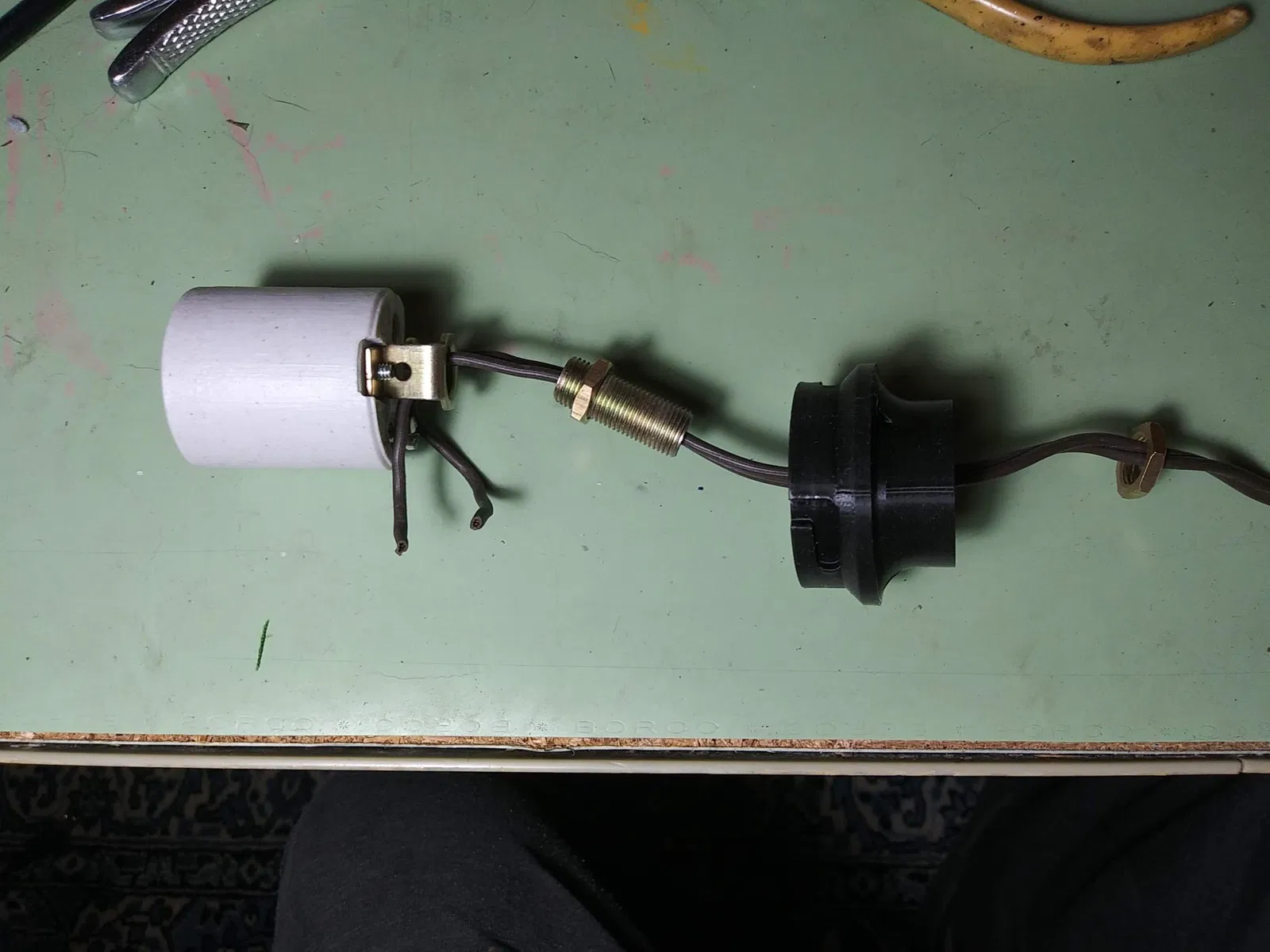

Tôi không phải là thợ điện hoặc đủ điều kiện để dạy ai đó cách đấu dây cho một chiếc đèn, nhưng trình tự cách các bộ phận được lắp ráp được hiển thị trong một trong những bức ảnh. Hoặc bạn có thể đẩy dây qua sau khi lắp ráp các bộ phận. Hãy chắc chắn rằng các đai ốc được siết chặt để việc vặn bóng đèn vào và ra không làm lỏng ổ cắm. Tôi khuyên bạn nên xem một số video nếu bạn chưa biết cách làm. Hãy an toàn!
