Trolley Treo Cho Máy CNC Dùng Ống Hút Bụi/Dây Điện LR3

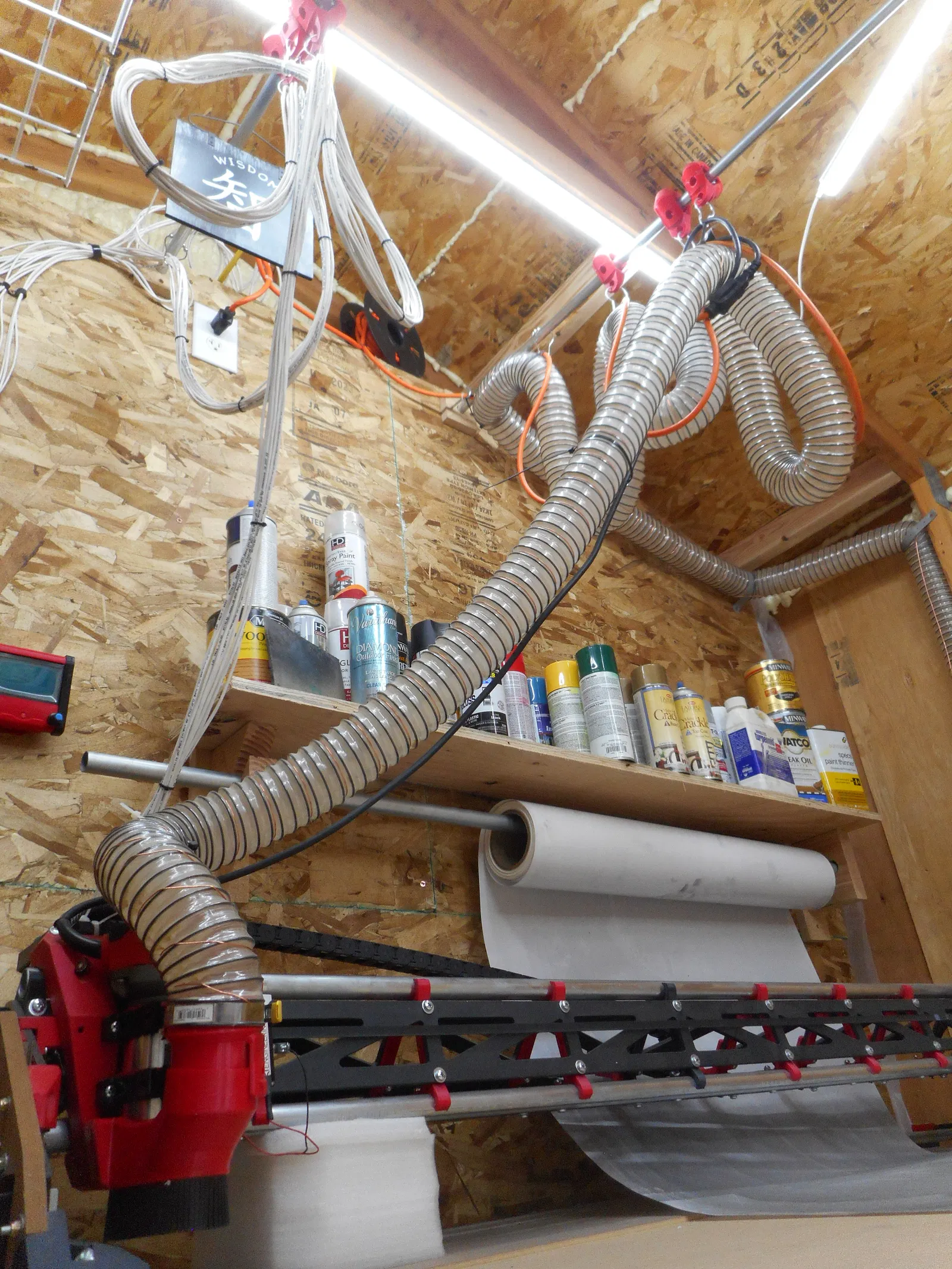

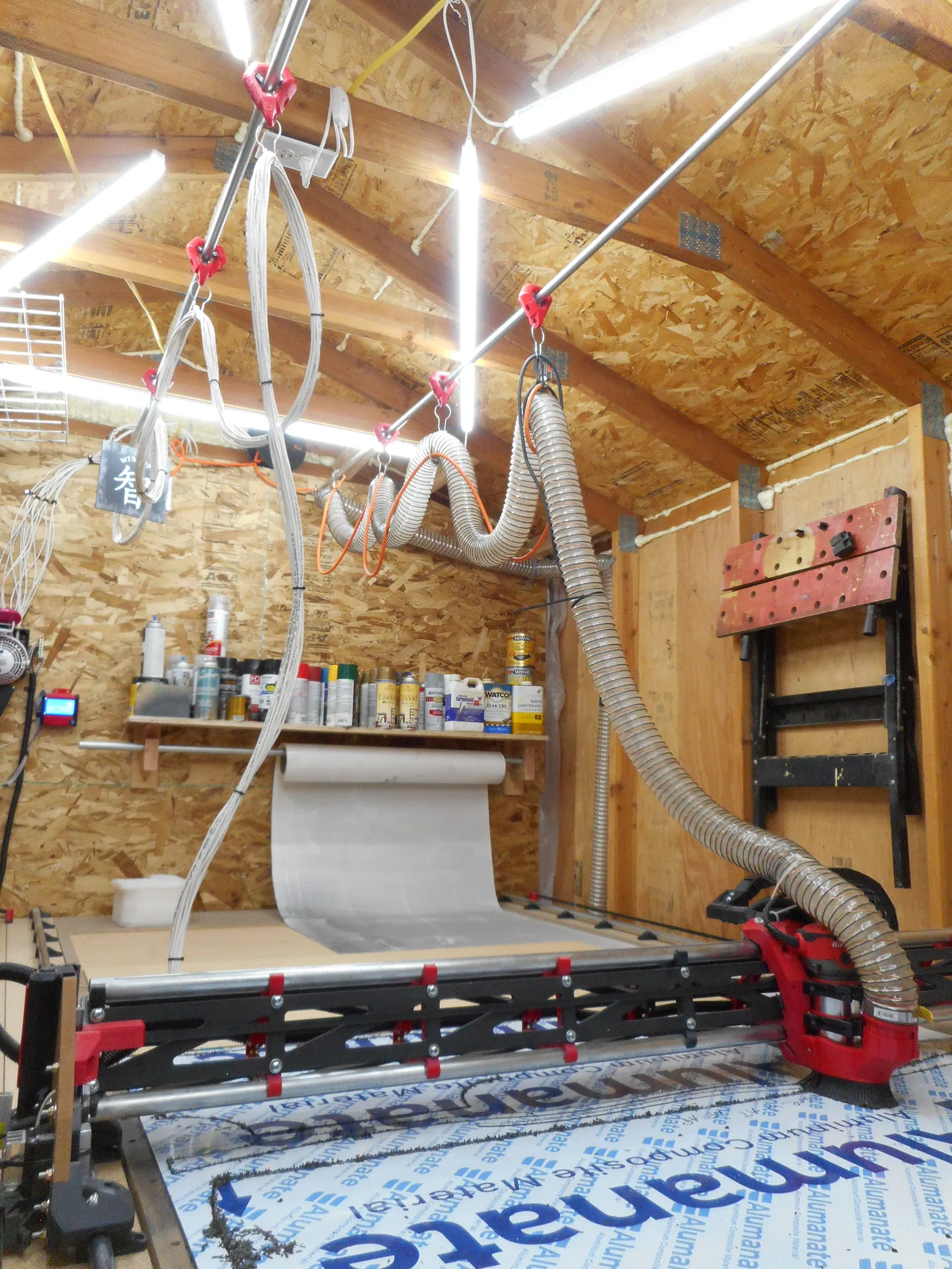

Trolley treo được thiết kế để quản lý dây điện và ống hút bụi cho máy CNC LR3. Mô hình này bền bỉ, dễ in, chỉ cần thêm bi và chốt. Khớp với ống dẫn 18.1mm, nên dùng 3 cái cho ứng dụng dài. Nên chà nhám ống và mô hình để lắp vừa.
Mô tả

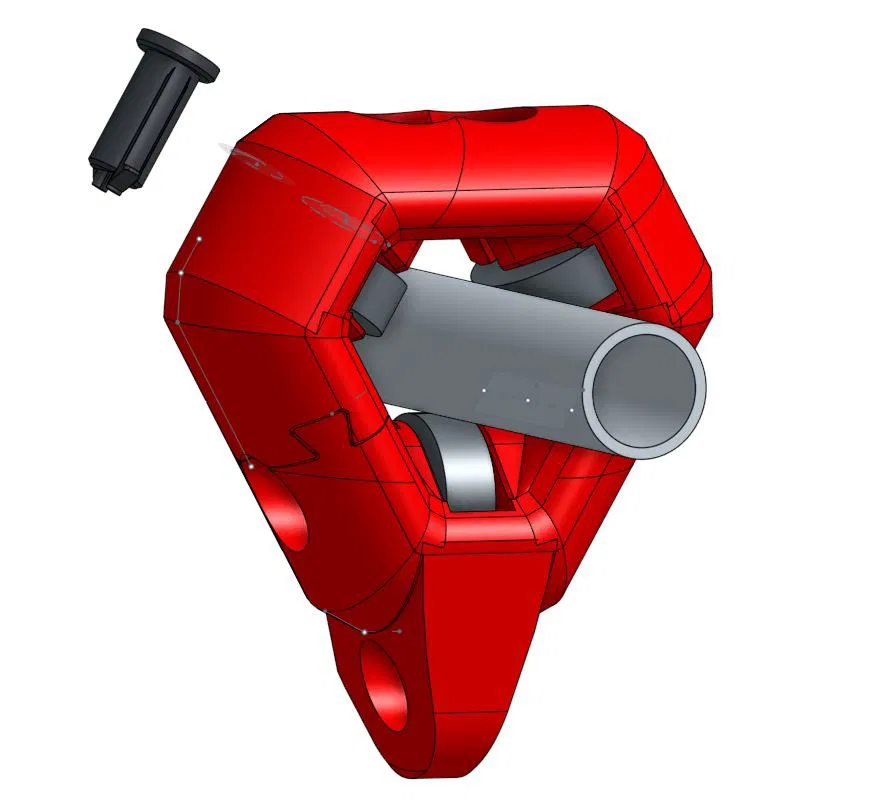

Tôi đã thiết kế cái trolley này hơi quá mức cần thiết, nên nó khá là bền và không cần phải in tường dày hay nhiều infill đâu... Mô hình này cần ba viên bi 608-ZRS và ba cái chốt để in. Nó khớp với một ống dẫn 18.1mm. Tôi khuyên là nên in ba cái trolley cho những ứng dụng dài hơn. Tôi cũng khuyên là nên chà nhám ống dẫn với giấy nhám 220 rồi đánh bóng bằng len thép 0000 để có kết quả tốt nhất. Độ khít của mô hình này khá chặt và có thể cần chà nhám để lắp vừa nha.
