Tay Giúp Dựa Trên Khớp Nối Bi và Ổ Cắm

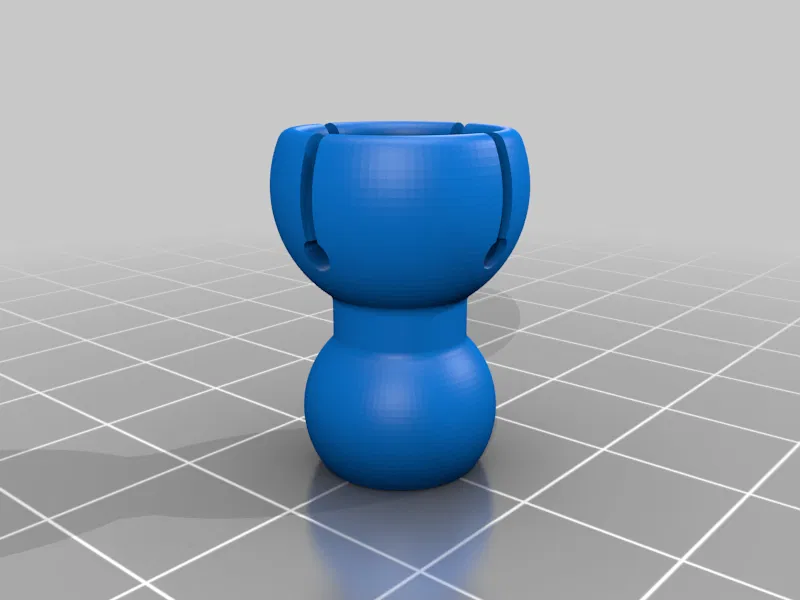

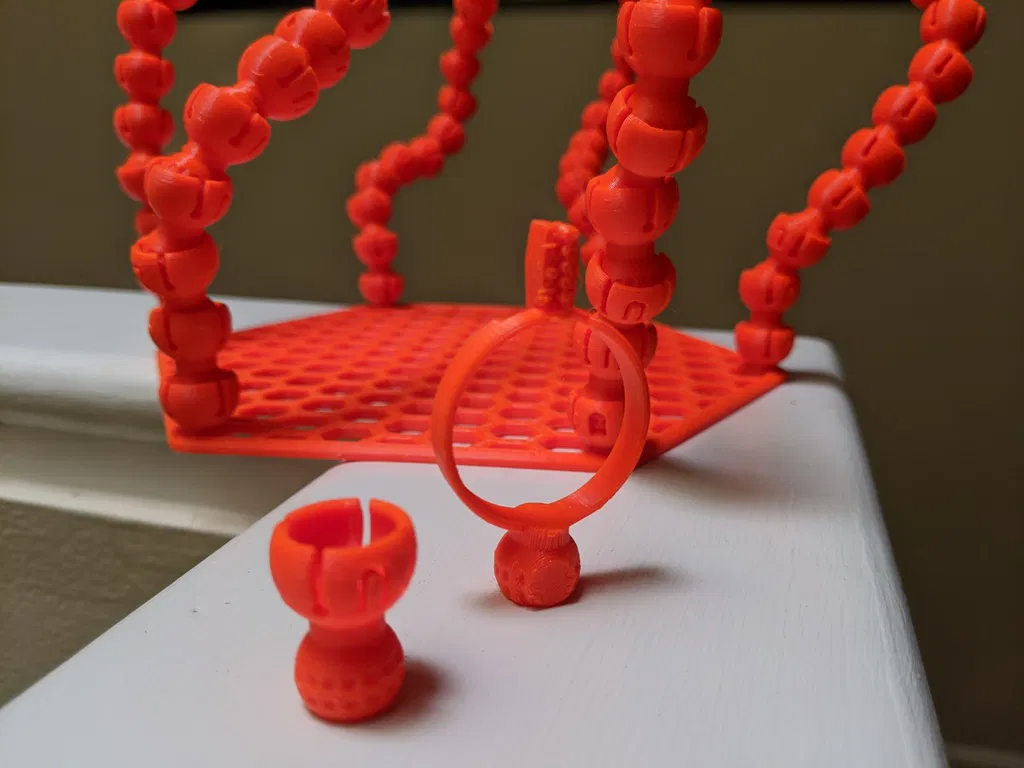

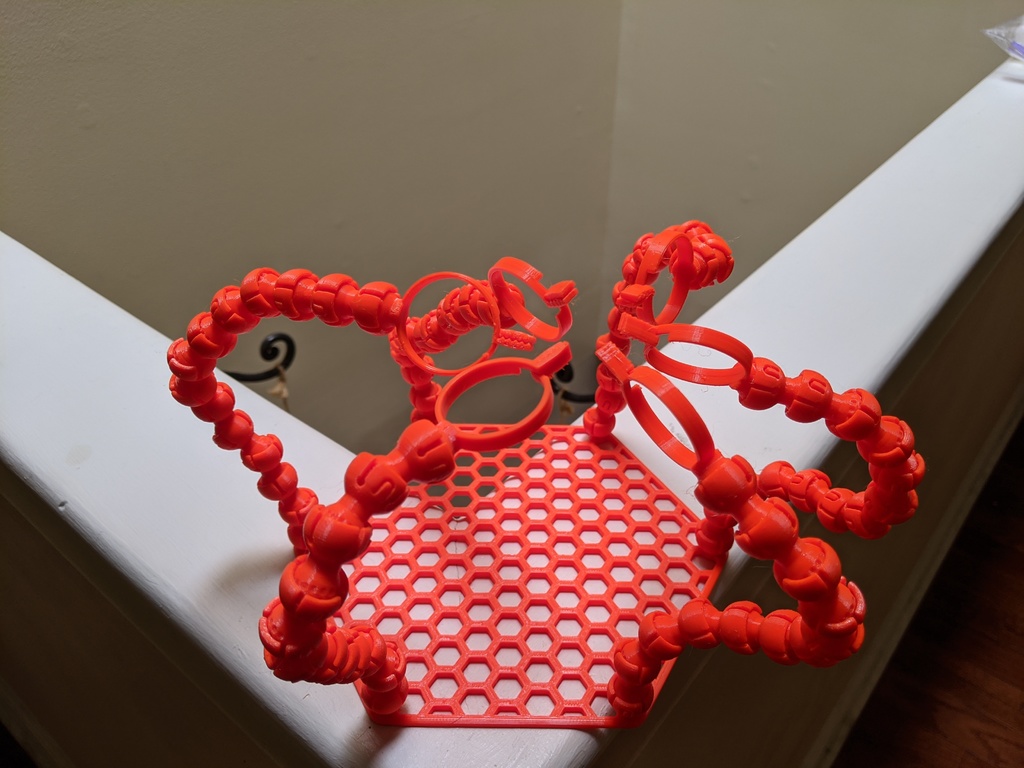

Mình đã thiết kế một khớp nối bi và ổ cắm lấy cảm hứng từ https://www.thingiverse.com/thing:889439 để giúp mình trong một dự án tay hỗ trợ mà mình muốn tạo ra. Mình đã tiếp cận thiết kế theo một cách khác và thêm hệ thống rãnh và khớp nối cho phép nhiều góc độ khác nhau trong khi vẫn giữ độ cứng.

Các phiên bản tệp STL được bao gồm có đường kính bi tăng 2,5% so với ổ cắm. Điều này nhằm tối đa hóa diện tích tiếp xúc bề mặt để tăng ma sát. Mình sử dụng giá trị này với PETG, nhưng bạn có thể muốn thử nghiệm với các giá trị thấp hơn và cao hơn để xác định những gì phù hợp với bạn.

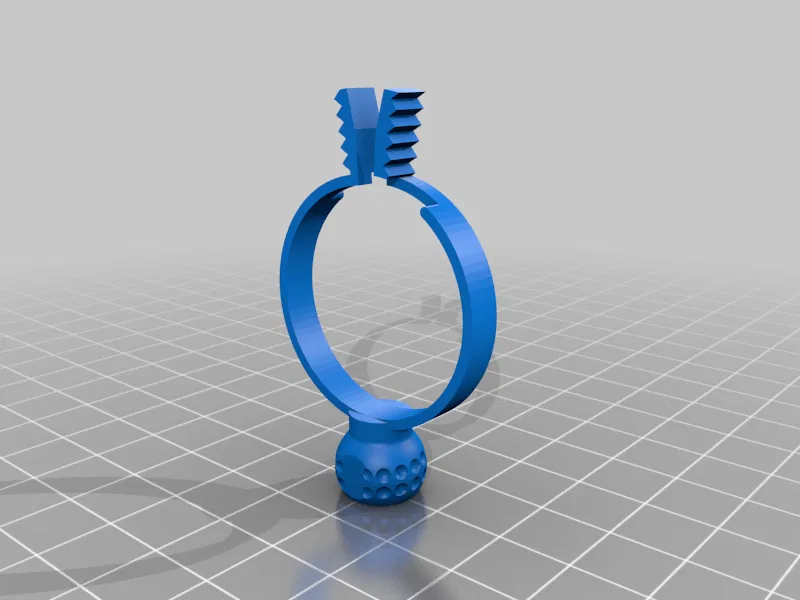

Các bộ phận kẹp nên được in với một trong những mặt phẳng trên viên bi úp xuống và chỉ có hỗ trợ ở mặt bàn in. Chúng có thể hơi khó lấy ra khỏi phần hỗ trợ, vì vậy mình khuyên bạn nên in nhiều hơn một cái so với số lượng bạn cần. Mình làm vỡ khoảng một trong mười cái khi tháo hỗ trợ.

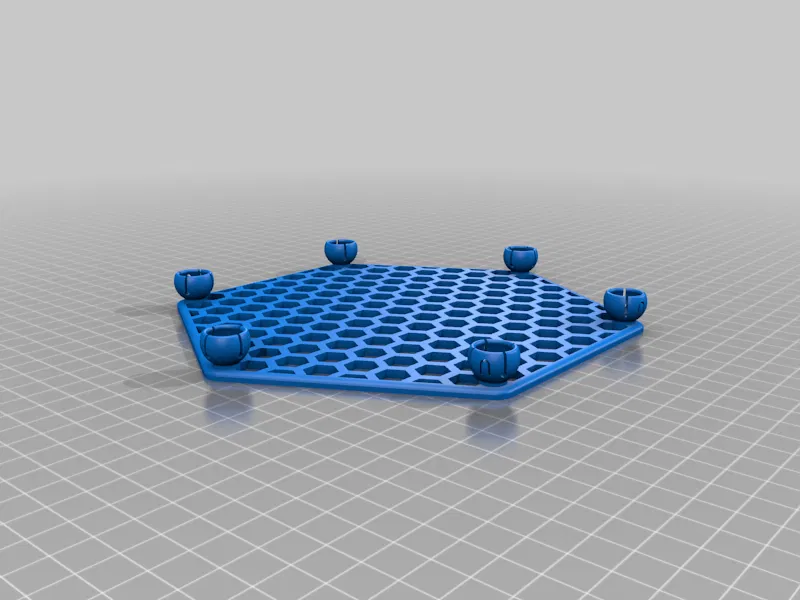

Đế có thể có số cạnh tùy ý, mình chỉ đặt là 6 để khớp với chủ đề lục giác mà mình đã chọn để giảm lượng vật liệu sử dụng.

Thời gian render trong OpenSCAD là quá mức vì độ phân giải được bao gồm. Bạn có thể giảm $fn xuống 26 hoặc thấp hơn và vẫn đạt được kết quả tốt.

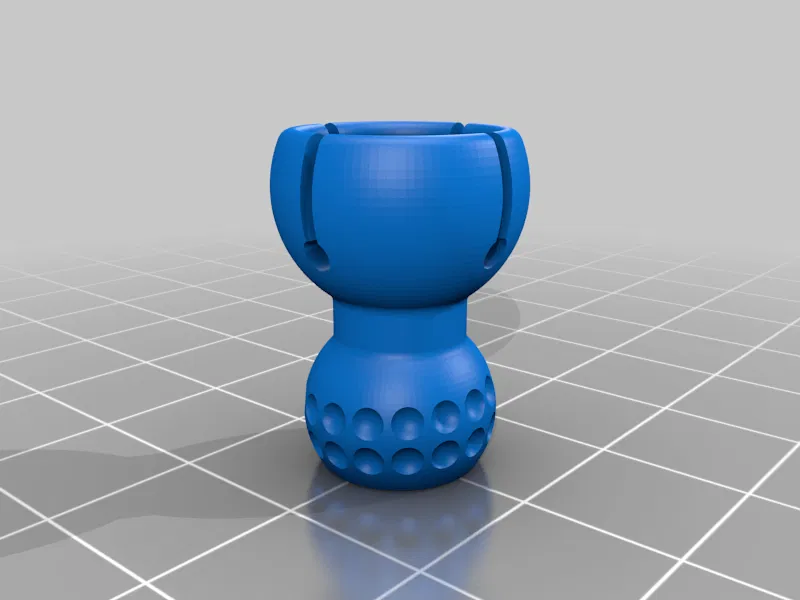

Mình đã thử một số kiểu bề mặt cho các rãnh, và những gì mình có chắc chắn không phải là cách đúng để làm chúng, nhưng mình thực sự không muốn dành thêm vài ngày nữa để suy nghĩ về các rãnh.

Các thư viện được sử dụng bao gồm thư viện scad-utils có trên github tại https://github.com/openscad/scad-utils

Cài đặt in

Thương hiệu máy in:

Prusa

Máy in:

I3 MK3S

Rafts:

Không

Supports:

Có

Độ phân giải:

0.2

Infill:

15

Filament: Prusament PETG Orange

Ghi chú:

Chỉ bộ phận kẹp cần hỗ trợ với cài đặt mặc định.
