Cơ chế Ngàm Nikon F

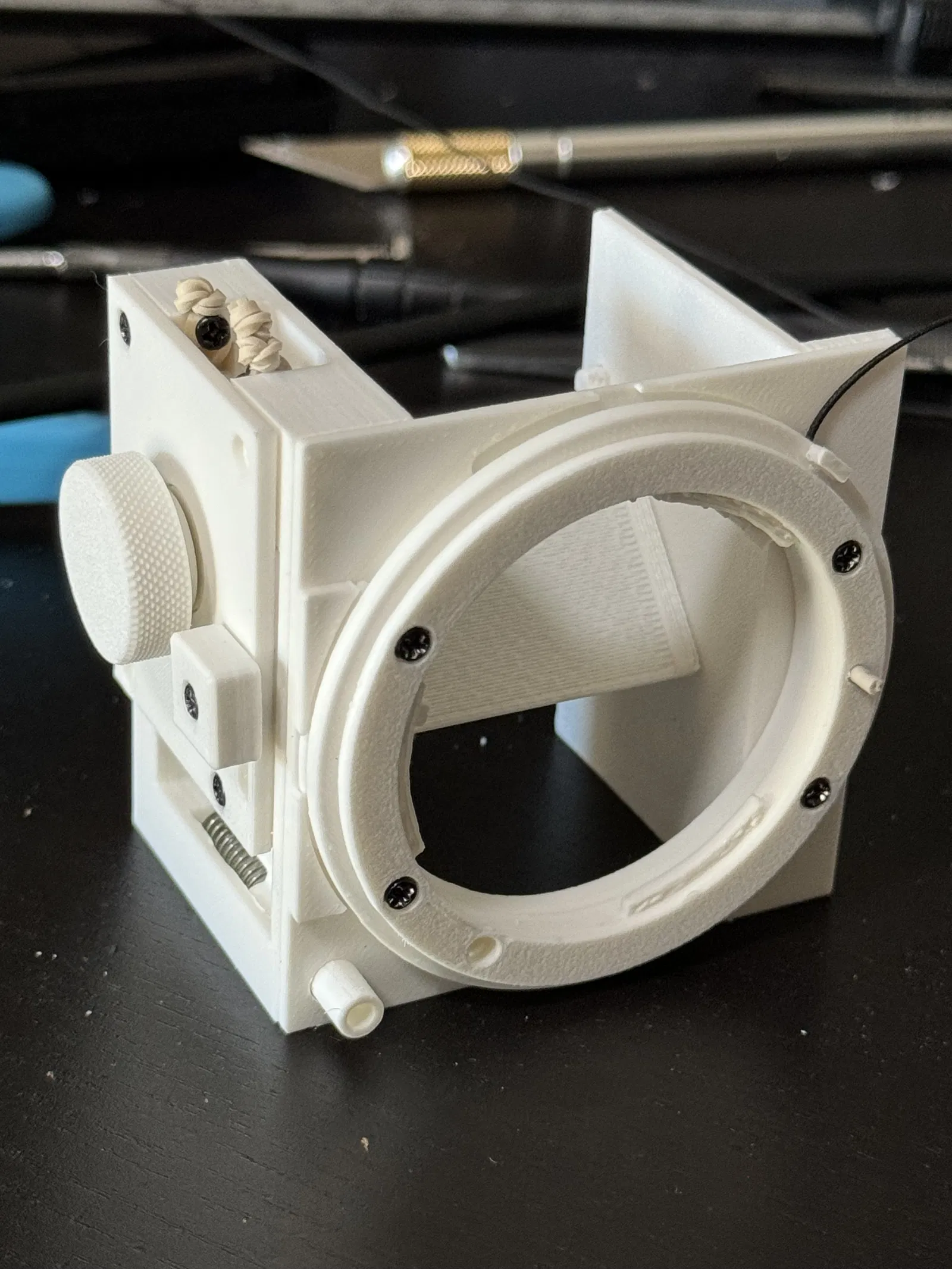

Cơ chế Nikon F Mount hoạt động đầy đủ. Nếu bạn đã xem ngàm ống kính của tôi, đây là sự điều chỉnh/cải tiến của nó và những gì xảy ra khi bạn "hết ga hết số" và chế tạo phần còn lại.

Bạn có thể lên dây cót gương, mở khẩu độ ống kính, xem trước độ sâu trường ảnh (DoF), bấm màn trập (đóng khẩu độ) và [bằng cách lắp một biến trở] đo khẩu độ đã chọn trên các ống kính có vòng khẩu độ.

Có rất nhiều bộ phận, tôi đã xếp chúng vào các thư mục để dễ hình dung, nhưng tôi khuyên bạn nên sử dụng tệp 3mf nơi tôi đã sắp xếp tất cả chúng theo hướng in lý tưởng. Tôi đã sử dụng chiều cao lớp 0,16mm với nhựa PolyTerra PLA.

Hãy cẩn thận khi tháo một số bộ phận, đặc biệt là các puly vì chúng khá mỏng manh.

Đây là một dự án đang tiến hành, phần "cảm biến" khẩu độ tôi khá hài lòng và rất giống với những gì Nikon thực sự sử dụng trên FM2 (mặc dù có vị trí khác). Phần còn lại mang tính thử nghiệm hơn, tôi đã tạo ra một vài cơ chế khác nhau nhưng đây là (cho đến nay) là tốt nhất. Việc làm cho các bộ phận điều khiển không di chuyển là một thử thách.

Nếu tất cả được lắp ráp chính xác, khoảng cách từ ngàm ống kính đến mặt sau của khung sẽ là 46,5mm; khoảng cách lấy nét sau cho ống kính F-Mount.

Đừng ngần ngại chỉnh sửa với một cơ chế/khung khác - chỉ cần ghi công tôi; đây là một công trình tốn nhiều công sức.

Cập nhật

Thư mục v2 bao gồm các phiên bản cải tiến của nhiều thành phần khác nhau; một tay quay để lên dây cót gương, bộ dẫn hướng xem trước khẩu độ lớn hơn và núm xoay tốt hơn. Giúp các bộ phận điều khiển bớt chật chội.

Hướng dẫn

Tôi sẽ sử dụng tên của từng bộ phận, để bạn có thể thấy tôi đang nói về cái gì.

Bạn sẽ cần

• 2 bu lông đầu phẳng M1.4x4
• 1 bu lông đầu phẳng M1.4x8
• Bu lông đầu phẳng M2; nhiều độ dài khác nhau 4mm, 6mm, 8mm, 10mm (đường kính đầu 3,2mm, chiều cao đầu 1,3mm)
• 2 bu lông đầu phẳng M3x4
• 3 lò xo "bút" dài 18mm
• 2 cuộn dây thẻ (loại dây rút nhỏ mà thẻ ID của bạn kẹp vào thắt lưng)
• Tua vít nhỏ
• Bộ mũi khoan metric nhỏ; M5 và nhỏ hơn, có lẽ chỉ cần M5 & M2
• [Tùy chọn] một biến trở "pot" tiêu chuẩn

Khung trước (ngàm ống kính)

Lấy Tấm đế ngàm (Mount.Baseplate), lắp Cánh tay điều khiển khẩu độ (Aperture.Control.Arm) vào bên trái (phần lồi ra xa ống kính). Vặn một bu lông M1.4x4 vào mặt sau của Vòng cảm biến khẩu độ (Aperature.Sense.Ring), sau đó đặt nó lên Tấm đế ngàm (Mount.Baseplate). Đặt Ngàm ống kính (Lens.Mount) vào giữa, căn chỉnh và vặn 4 con ốc M2x10 vào để cố định. Mọi thứ đều có ren nên hãy đảm bảo bạn ép chặt các bộ phận lại với nhau để không có khe hở. Đảm bảo bu lông Vòng cảm biến khẩu độ (Aperature.Sense.Ring) nằm trong phần lõm ở trên cùng của Tấm đế ngàm (Mount.Baseplate).

Vòng cảm biến khẩu độ (Aperature.Sense.Ring) phải di chuyển tới lui trơn tru. Cánh tay điều khiển khẩu độ (Aperture.Control.Arm) cũng nên lắc lên xuống một chút, không quá chặt.

Khung trái

Lấy Khung trái (Frame.Left) và đặt Cần nhả ống kính (Lens.Mount.Release) vào khe vuông. Chúng ta sẽ sử dụng một đoạn dây tóc 1,75mm làm "thanh trượt" cho nó trượt trên đó - lý tưởng nhất là bạn nên dùng thanh thép M2 nhưng tôi không có sẵn. Bạn có thể muốn làm sạch các lỗ bằng mũi khoan vì chúng được in theo chiều ngang. Một lò xo bút đặt phía sau Cần nhả ống kính (Lens.Mount.Release), dây tóc đi xuyên qua giữa (lồi ra phía trước) và một bu lông M2 cố định nó vào vị trí. Đây là nơi chúng ta sẽ gắn tay cầm.

Cẩn thận không vặn quá chặt vì Cần nhả ống kính (Lens.Mount.Release) có thể bị gãy; tôi đã gia cố nó so với thiết kế ban đầu của tôi. Khi hoạt động, nó phải di chuyển tới lui, kéo theo dây tóc và dây tóc hoạt động như một thanh trượt trong vỏ. Đây sẽ là thứ khớp vào vị trí và ngăn ống kính xoay ngược lại.

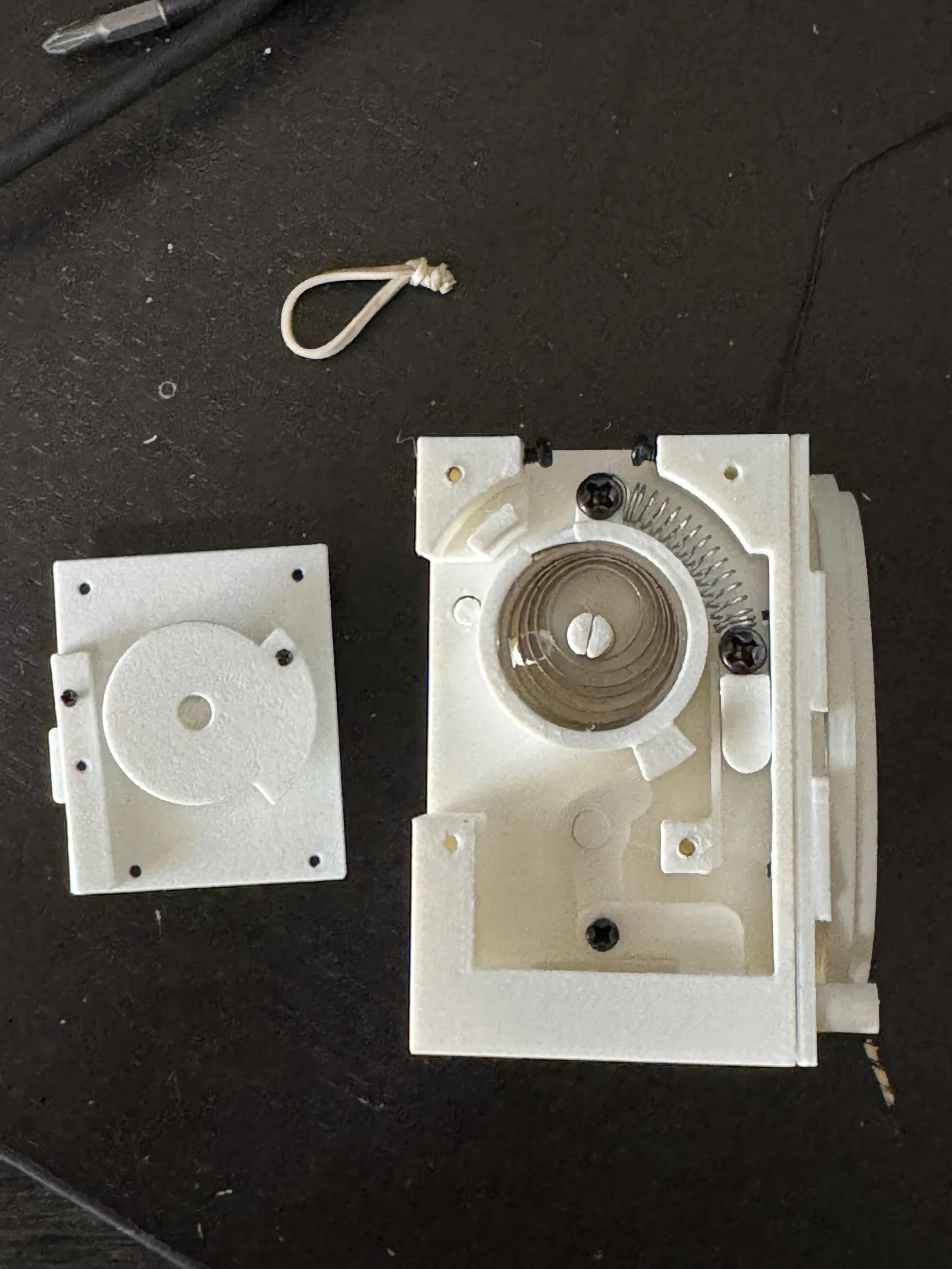

Bây giờ hãy tháo rời một trong các cuộn dây thẻ. Bên trong bạn sẽ tìm thấy một lò xo thép xoắn dài; hy vọng chúng khá tiêu chuẩn. Cái này sẽ đặt vào Puly cảm biến khẩu độ (Aperature.Sense.Pully). Lấy cả sợi dây từ cuộn dây, giữ chặt đầu dây khi bạn quấn lò xo vào bên trong puly.

Nếu bạn muốn đo khẩu độ, hãy tháo rời một biến trở và đặt bảng mạch PCB với rãnh vào lỗ ở dưới cùng. Puly cảm biến khẩu độ (Aperature.Sense.Pully) có các nốt nhỏ phía trên, những nốt này cần được cắt bớt nhưng sẽ khớp vào các lỗ trên thanh gạt. Lưu ý là tôi chưa thực sự tìm ra cách tốt để kết hợp tất cả những thứ này lại với nhau, nhưng tôi sẽ thử trước với thanh gạt và cho tôi biết khi nào bạn tìm ra cách nhé.

Puly cảm biến khẩu độ (Aperature.Sense.Pully) lắp vào lỗ tròn, dây phải đi qua lỗ về phía trước. Quấn lò xo và đặt nó vào chốt ở giữa. Bạn có thể sẽ muốn nó khá căng nên hãy bắt Vỏ cảm biến khẩu độ (Aperature.Sense.Cover) lên trên bằng vài con ốc M2x4 để ngăn nó bung ra. Nếu nó gây khó chịu và cứ bung ra tứ tung… bạn đang làm đúng đấy.

Nếu mọi thứ hoạt động, bạn sẽ có thể kéo dây và nó sẽ tự cuộn lại.

Gắn khung trái vào khung trước bằng cách vặn hết các bu lông ngàm ống kính - đồng thời luồn dây qua lỗ trên Tấm đế ngàm (Mount.Baseplate). Các bu lông không đủ dài nhưng chúng ta không có không gian - trong thiết kế cuối cùng, bạn sẽ dán tất cả các bộ phận khung lại với nhau với tấm đế để tạo thành một khối 3D cứng cáp.

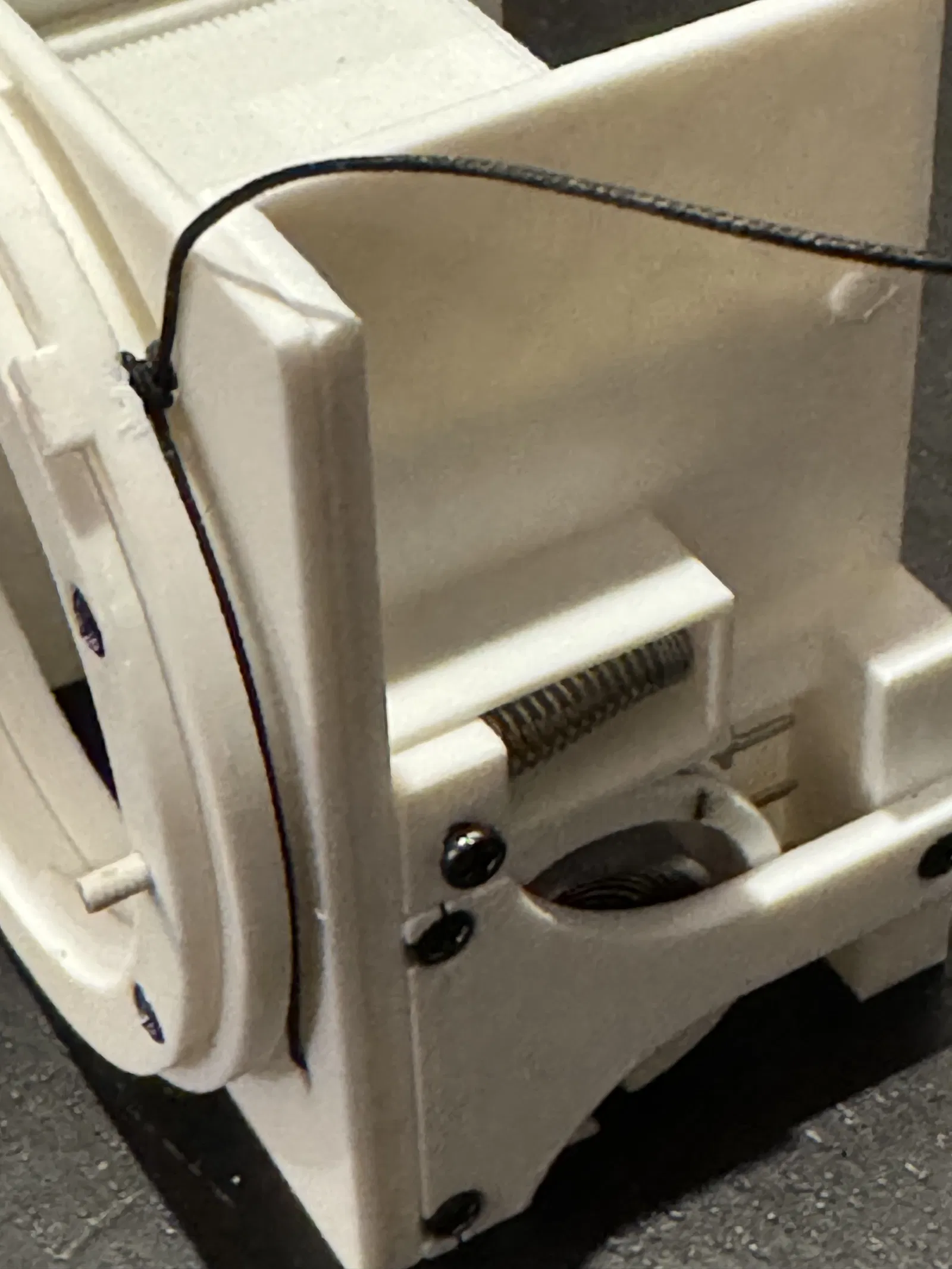

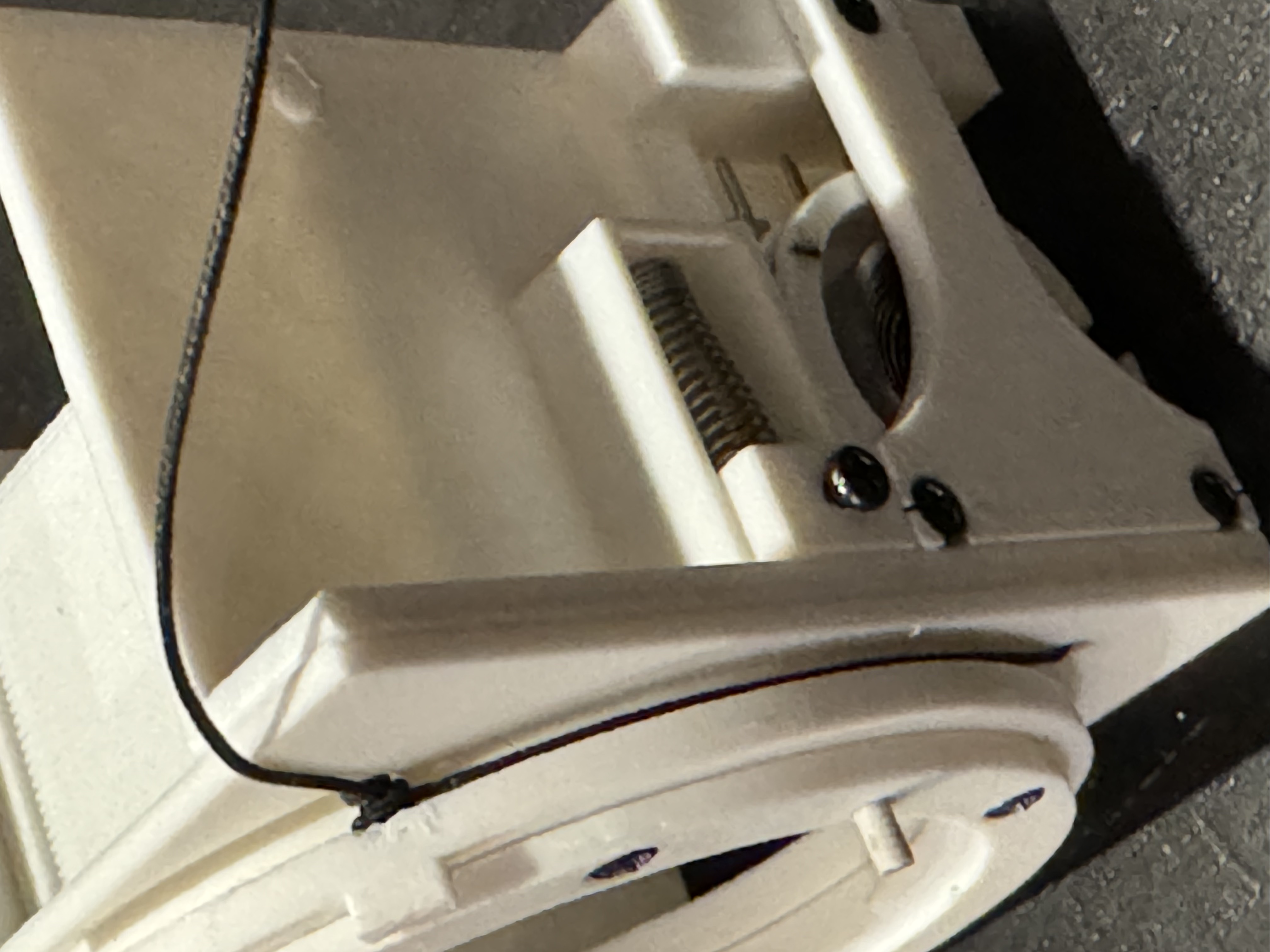

Kéo dây và cẩn thận luồn và buộc nó quanh bu lông của Vòng cảm biến khẩu độ (Aperature.Sense.Ring). Nó sẽ kéo nó về phía cơ chế nhả ngàm và chạy trơn tru.

Khung phải

Lấy Khung phải (Frame.Right), và lắp Cần nhả màn trập (Shutter.Release) vào khe ở dưới cùng - nó sẽ vừa khít. Đảm bảo nó chạy trơn tru tất cả các đường đến phía trước của khe. Bạn có thể muốn doa lại lỗ ở phía trước bằng mũi khoan M5 vì nó được in theo chiều ngang. Bạn cũng có thể muốn chà nhám phần thân Cần nhả màn trập (Shutter.Release) và khe. Nó phải chạy trơn tru, khi đó, nhét một lò xo bút khác vào phía sau nó. Nó sẽ bật lại một cách thỏa mãn khi bạn nhấn nó.

Đặt Cánh tay nhả gương (Mirror.Release.Arm) lên trụ của nó và xoay nó ra phía sau cần nhả màn trập. Kết nối hai cái bằng một bu lông M2x4; đảm bảo bạn không vặn quá chặt và kiểm tra toàn bộ cơ chế hoạt động trơn tru và bật lại vào vị trí.

Bây giờ hãy gắn khung phải vào khung trước bằng các bu lông ngàm ống kính. Khi làm vậy, hãy lắp Khung gương (Mirror.Frame) vào giữa hai bên. Phần "gấp khúc" trên Khung gương (Mirror.Frame) nên ở trên cùng. Đảm bảo màn trập vẫn hoạt động trơn tru và Khung gương (Mirror.Frame) di chuyển lên/xuống trơn tru.

Khối điều khiển khẩu độ (Aperature.Control.Block) lắp vào khe bên cạnh phía trước, đầu có ren M3 nên hướng lên trên. Luồn một bu lông M1.4x8 qua bên hông và vặn vào Cánh tay điều khiển khẩu độ (Aperature.Control.Arm) ở khung trước. Việc căn chỉnh có thể hơi khó - đừng vặn quá chặt, toàn bộ bộ phận này nên di chuyển lên xuống trơn tru; hơi lỏng một chút cũng không sao.

Tháo rời cuộn dây thẻ còn lại để lấy lò xo còn lại. Quấn lò xo này vào Puly điều khiển khẩu độ (Aperature.Control.Pully) và đặt nó lên trụ với phần ren vít hướng lên trên. Bạn có thể quấn và gắn lò xo vào trụ; cái này không cần quấn nhiều và mọi thứ sẽ di chuyển trơn tru - di chuyển Khung gương (Mirror.Frame) khi nó làm vậy.

Lấy lò xo bút cuối cùng, cẩn thận dùng kìm uốn phẳng hai vòng cuối ở mỗi đầu và sử dụng các bu lông M3 để gắn một đầu vào lỗ ren trên Puly điều khiển khẩu độ (Aperature.Control.Pully), và đầu kia vào Khối điều khiển khẩu độ (Aperature.Control.Block). Bây giờ khi Puly điều khiển khẩu độ (Aperature.Control.Pully) được lên dây cót, nó sẽ kéo Khối điều khiển khẩu độ (Aperature.Control.Block) lên, mở khẩu độ ống kính.

Đặt một bu lông M1.4x4 vào lỗ ở mặt sau của Nắp nạp gương (Mirror.Charge.Hat) và Hướng dẫn xem trước khẩu độ (Aperature.Preview.Guide). Chúng sẽ được gắn bằng dây chun vào các bu lông ở trên cùng của khung phải. Đây là phần kém hoàn thiện nhất của thiết kế này - tôi xin lỗi.

Cố định Nắp khung phải (Frame.Right.Cover) giữa Nút xem trước khẩu độ (Aperature.Preview.Knob) và Hướng dẫn xem trước khẩu độ (Aperature.Preview.Guide). Đảm bảo chúng di chuyển trơn tru và bu lông M1.4 hướng "vào trong" và lên trên. Điều này sẽ đẩy vào đỉnh của Khối điều khiển khẩu độ (Aperature.Control.Block) để cho phép bạn xem trước DoF.

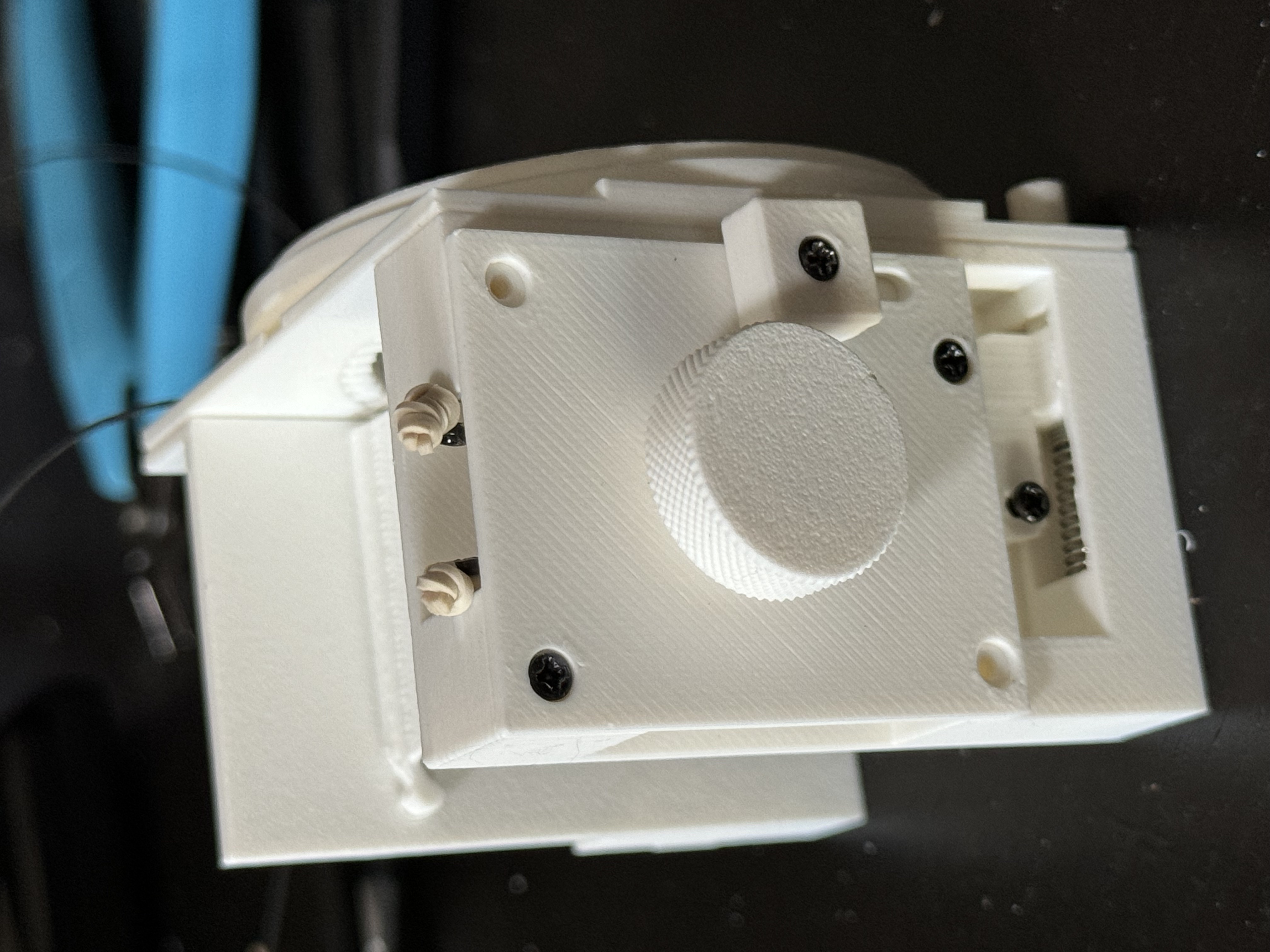

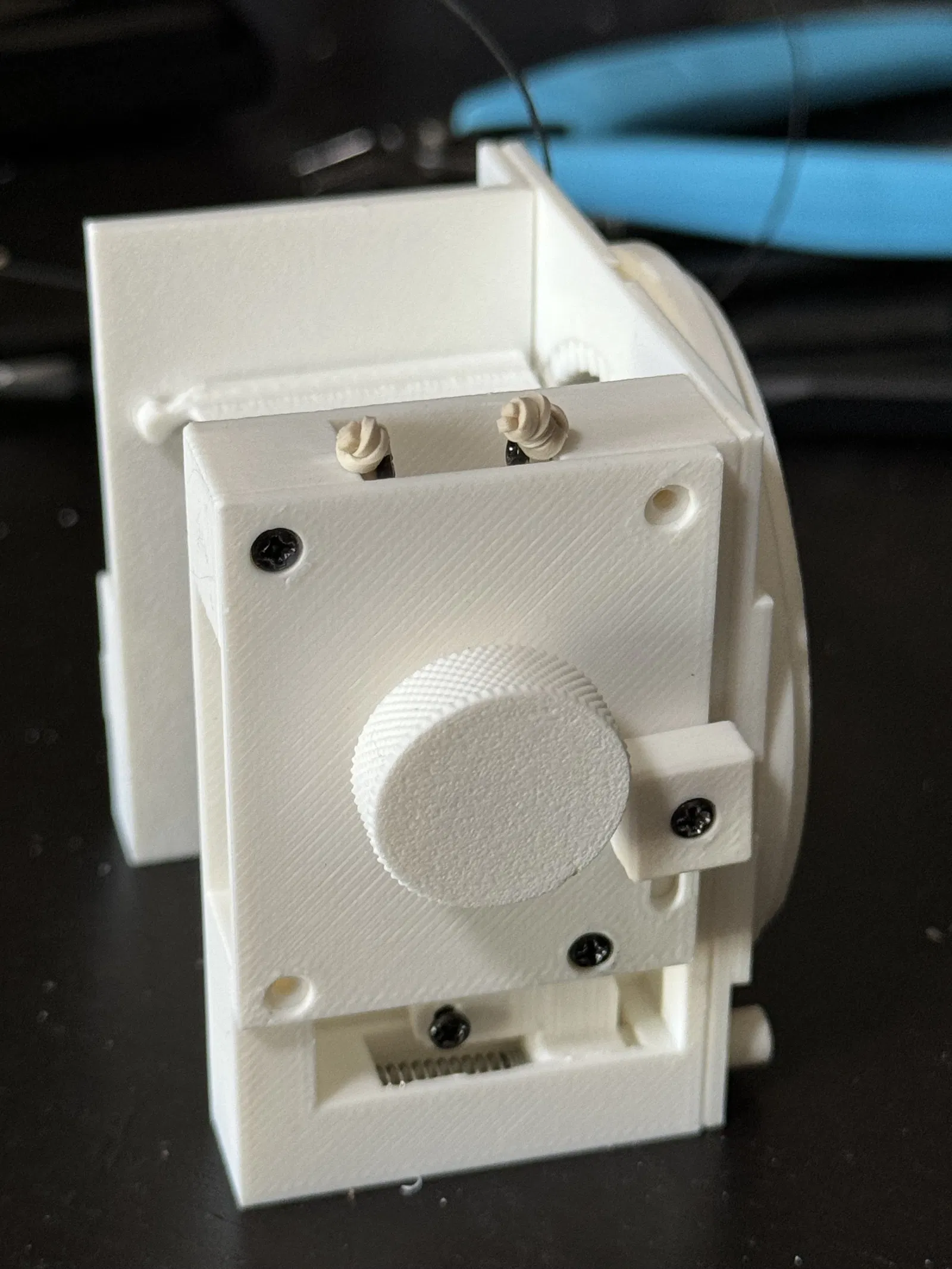

Gắn dây chun, đặt Nắp khung phải (Frame.Right.Cover) vào vị trí và sử dụng bu lông M2x4 để giữ nó ở đó. Lắp Núm xoay (Knurled.Knob) vào trụ của Nắp nạp gương (Mirror.Charge.Hat) và mọi thứ sẽ hoạt động. Khi màn trập hoạt động, các núm điều khiển Núm xoay (Knurled.Knob) và Nút xem trước khẩu độ (Aperature.Preview.Knob) [xem trước DoF] không được di chuyển. Vặn Núm xoay (Knurled.Knob) ngược chiều kim đồng hồ sẽ lên dây cót gương.

Tấm đế khung

Phần này mang tính thử nghiệm nên bạn có thể cần dán nó vào giữa hai bên. Phiên bản tương lai có lẽ sẽ bắt vít để dễ dàng thử nghiệm với các thiết kế cơ chế khác.
