Giá đỡ pin Mobula8

Giá đỡ pin Mobula8

Khung zin của Mob8 khá chật chội khi gắn các loại pin 2S dung lượng cao, thường đòi hỏi phải dùng lực mới nhét vừa vào một số bộ phận của khung và jack micro USB.

Tôi thiết kế bộ phận độ giá đỡ pin này cho Mobula8 để chứa được các pin 2S lớn nhất mà tôi có, nhằm kéo dài thời gian bay ngoài trời. Đồng thời, tôi cũng muốn có thể linh hoạt bay bằng pin 1S trong nhà mà không cần dùng dây đeo pin.

Một phiên bản thiết kế trước đó có khoét lỗ ở đáy giá đỡ để giảm trọng lượng, nhưng nó đã không trụ vững sau một lần "thử nghiệm" (không mong muốn). Vì vậy, giờ đây giá đỡ được làm đặc hoàn toàn. Phần Giá đỡ 1S vẫn còn một lỗ khoét hình tam giác ở phía trên vì tôi không nghĩ là cần độ cứng ở đó.

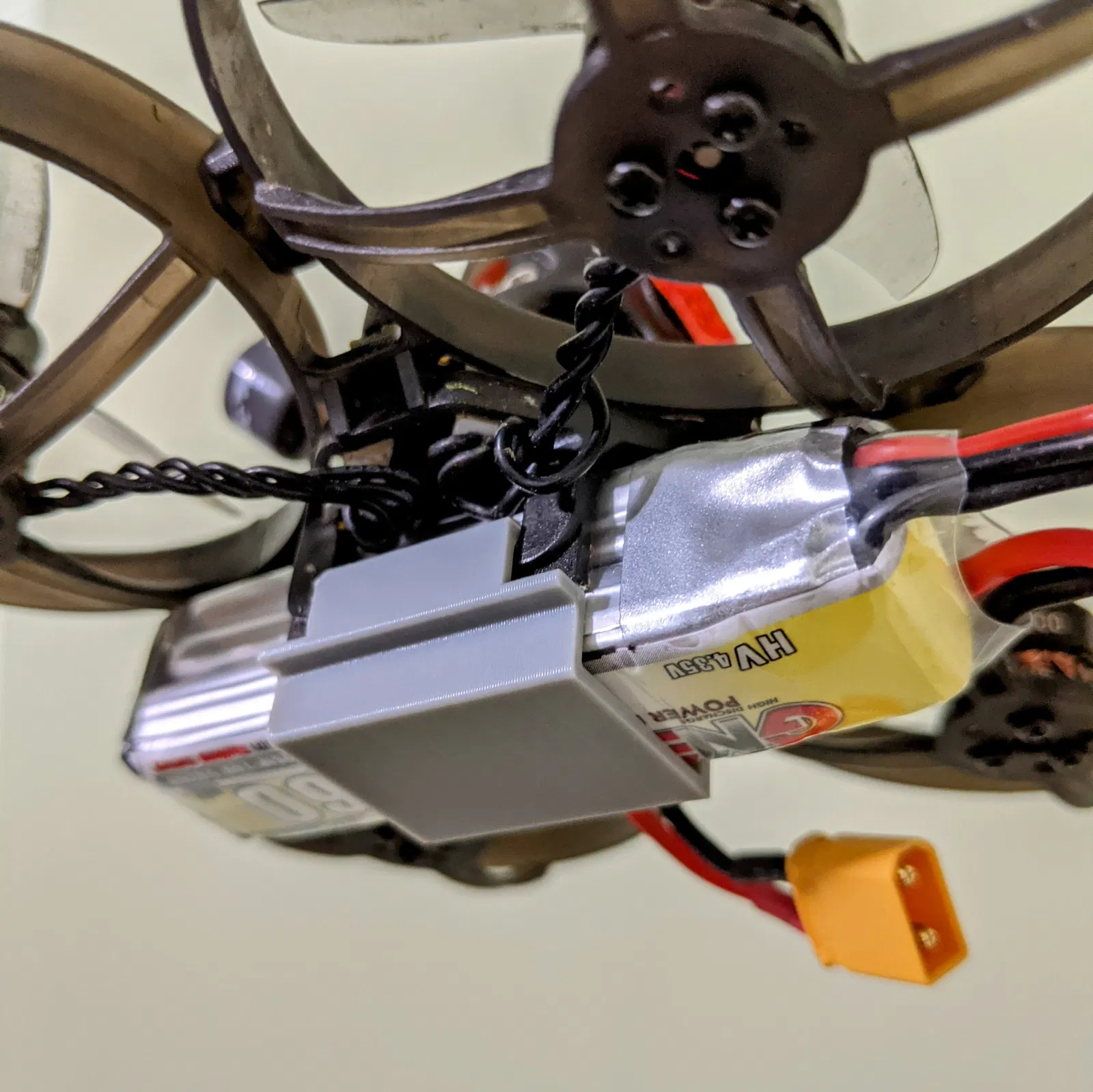

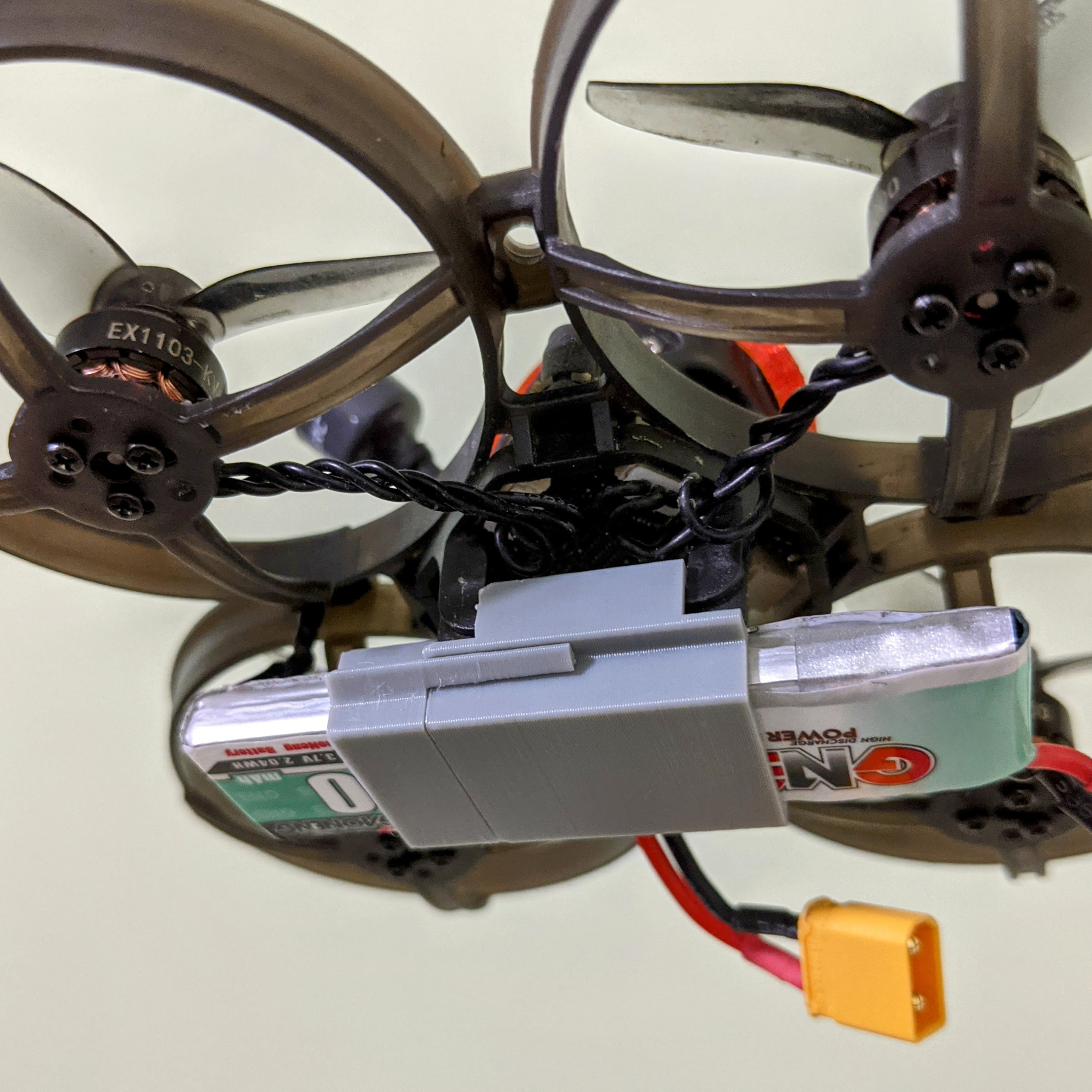

Giá đỡ này vừa khít với pin 2S 660mAh của tôi, và nó đủ ma sát ở hai bên để giữ được pin 2S 550mAh. Phần Giá đỡ 1S thì vừa khít với pin 1S của tôi.

Hướng dẫn

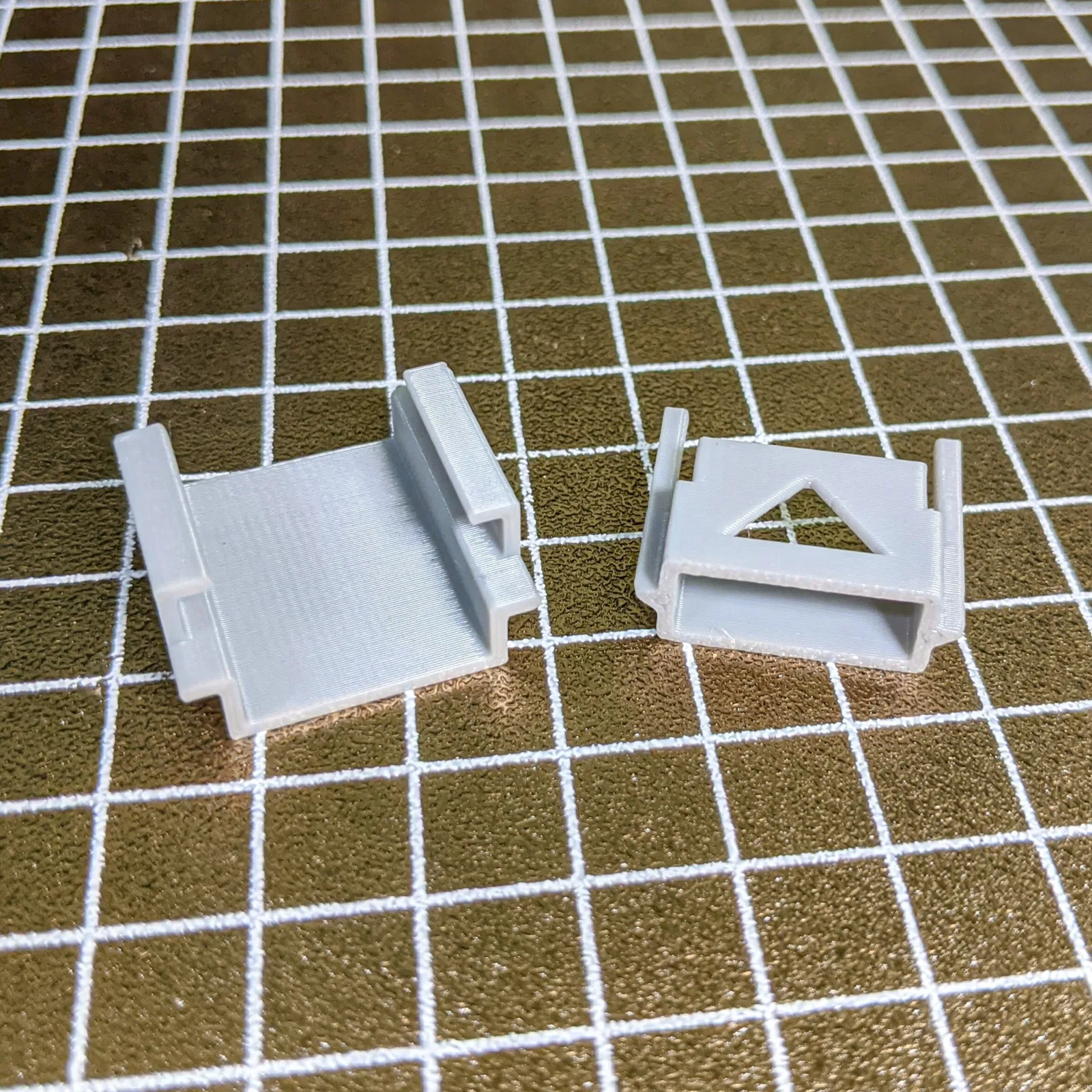

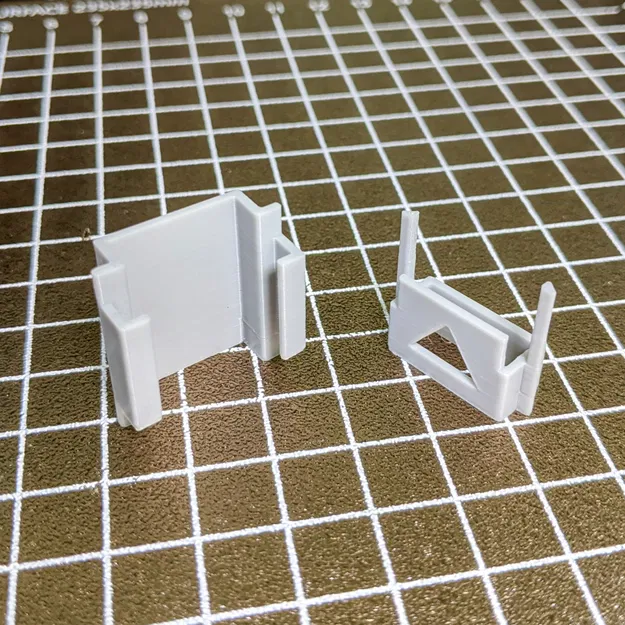

Nên in Giá đỡ Pin theo chiều đứng trên một đầu. Cần có vật liệu hỗ trợ cho phần nhô ra là các kẹp.

Có thể cần xử lý sau in để làm sạch bề mặt tiếp xúc với vật liệu hỗ trợ, vì dung sai giữa các kẹp và khung Mob8 là rất sít. Tôi đã dùng kìm cắt phẳng để cắt bỏ phần nhựa thừa.

Các bộ phận in tuyệt vời bằng PLA với độ cao lớp 0.2mm.

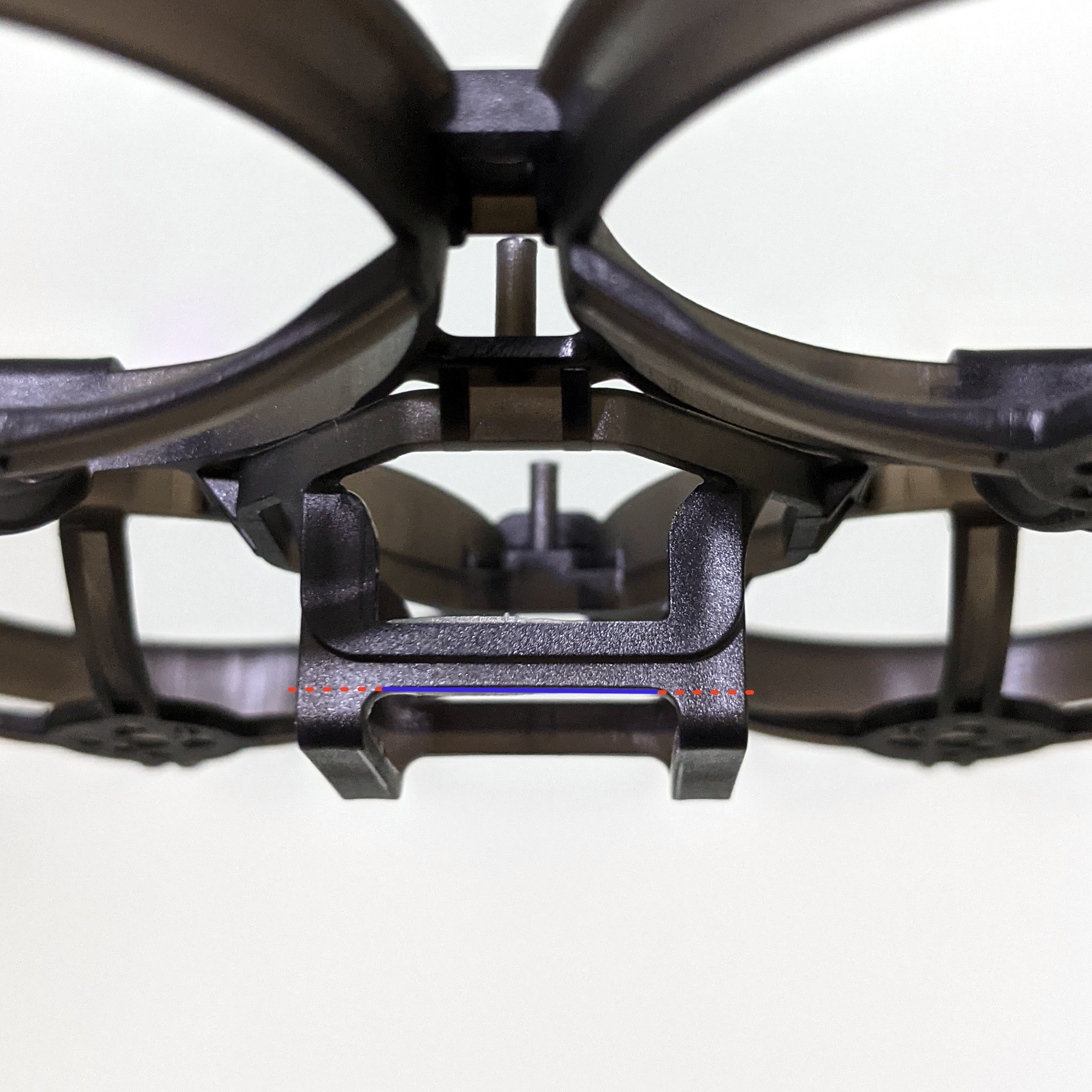

Cắt phần đáy khung zin theo đường chấm đỏ trong ảnh.

Đã thử nghiệm với

GNB LIHV 2S 660mAh 100c/200c (Vàng) - 15.51863mm GNB LIHV 2S 550mAh 90c/180c (Đỏ) - 121869mm GNB LIPO 1S 550mAh 90c/180c (Xanh mòng két) - 61866mm

Cân nặng sau khi in:

Theo tính toán của PS. Không bao gồm váy áo hay vật liệu hỗ trợ.

Giá đỡ Pin - 1.49g

Giá đỡ 1S - 0.73g
