Đế Pin 18650 Radiomaster Zorro - Gắn Module Nano

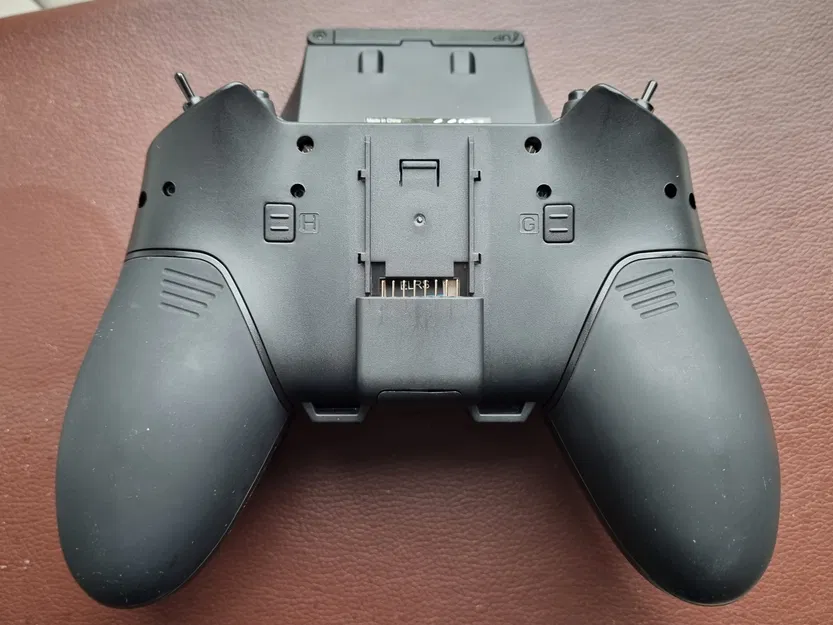

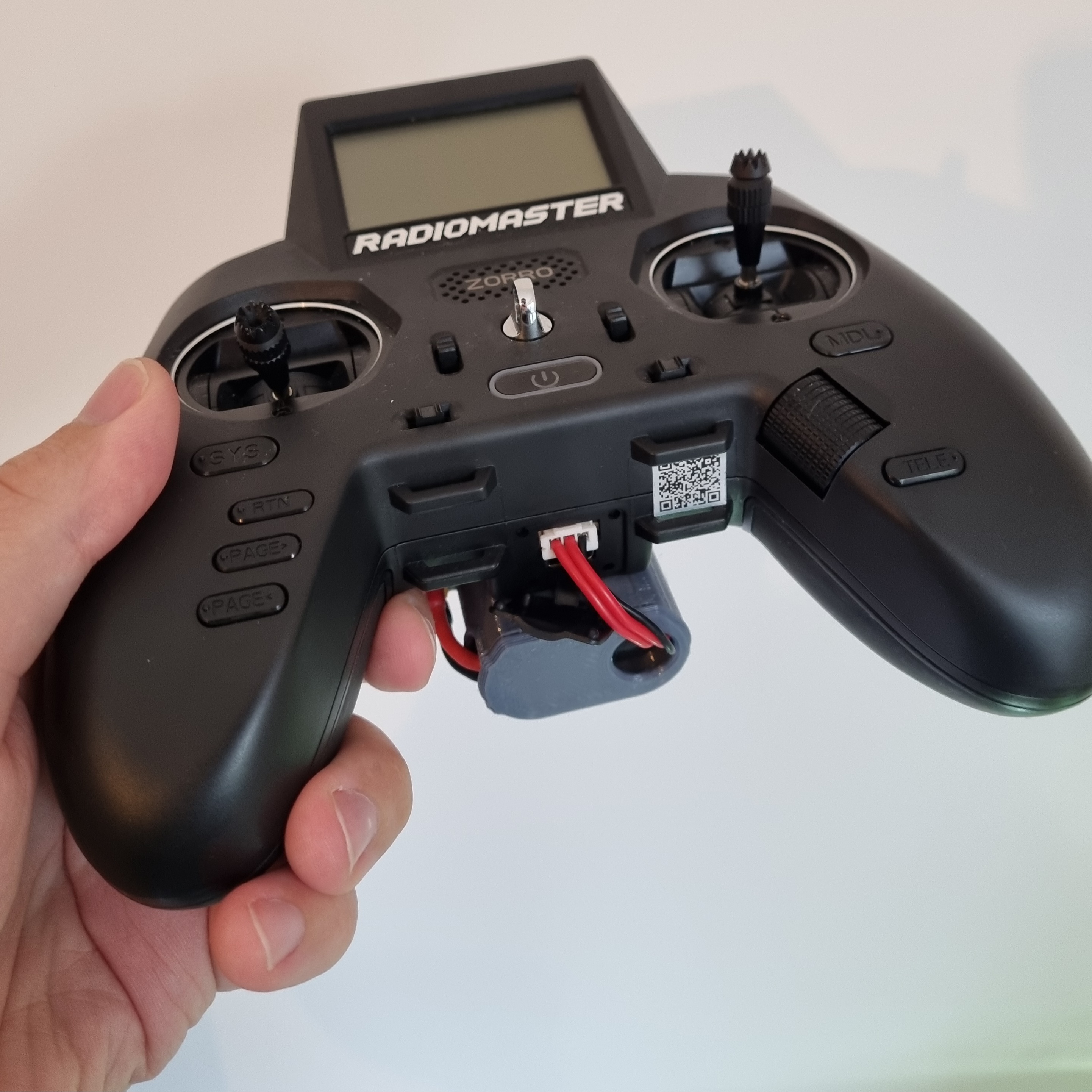

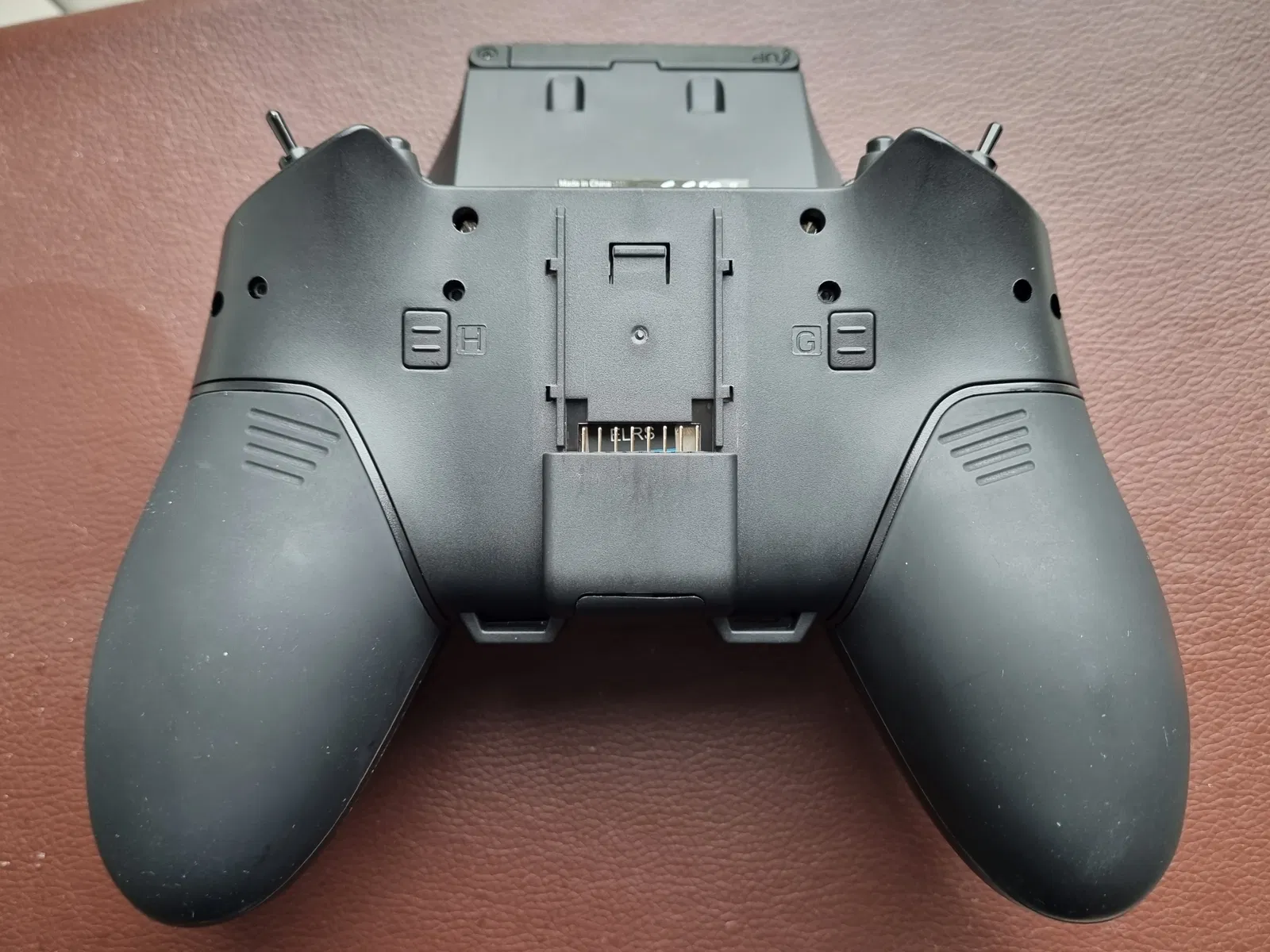

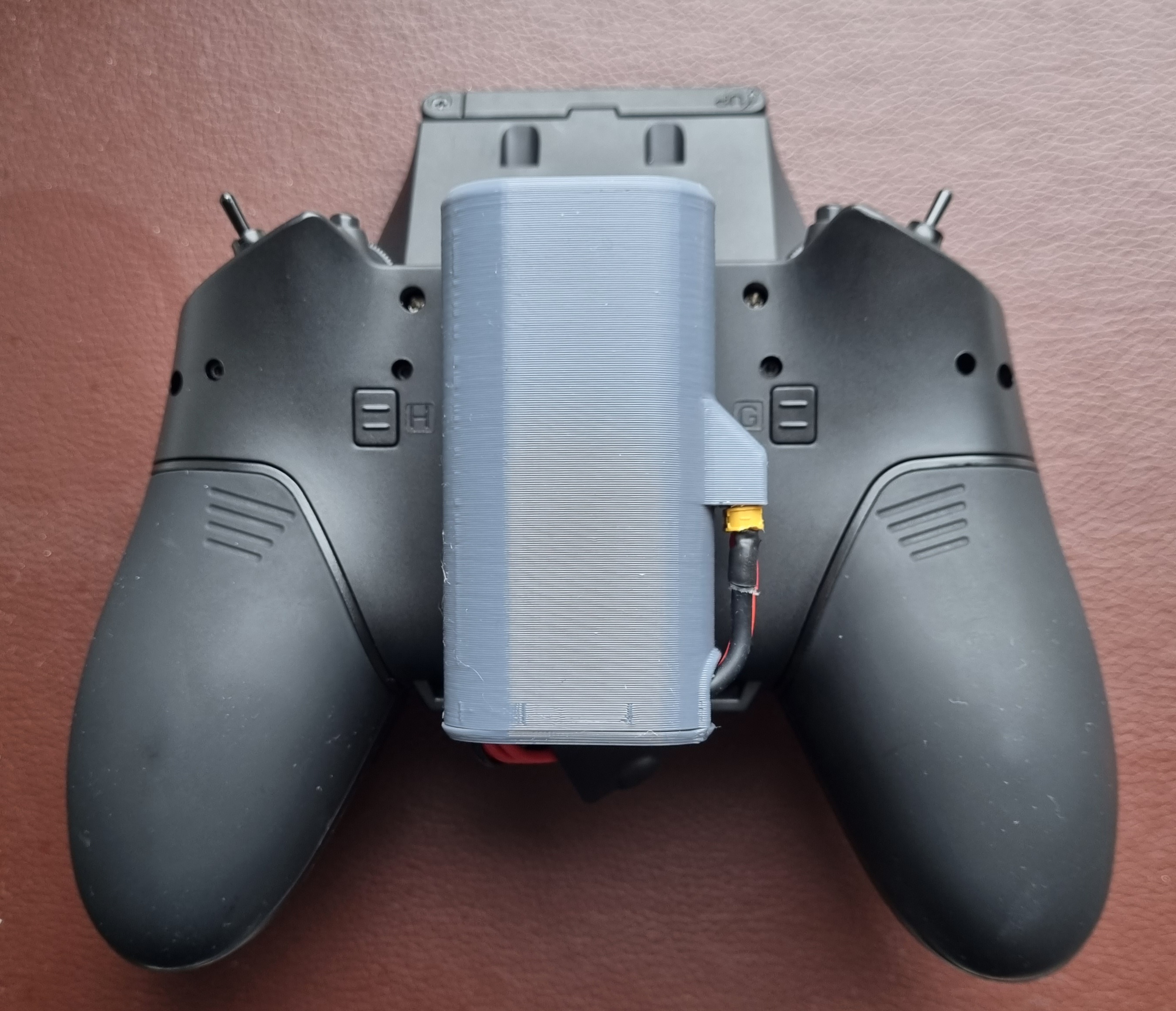

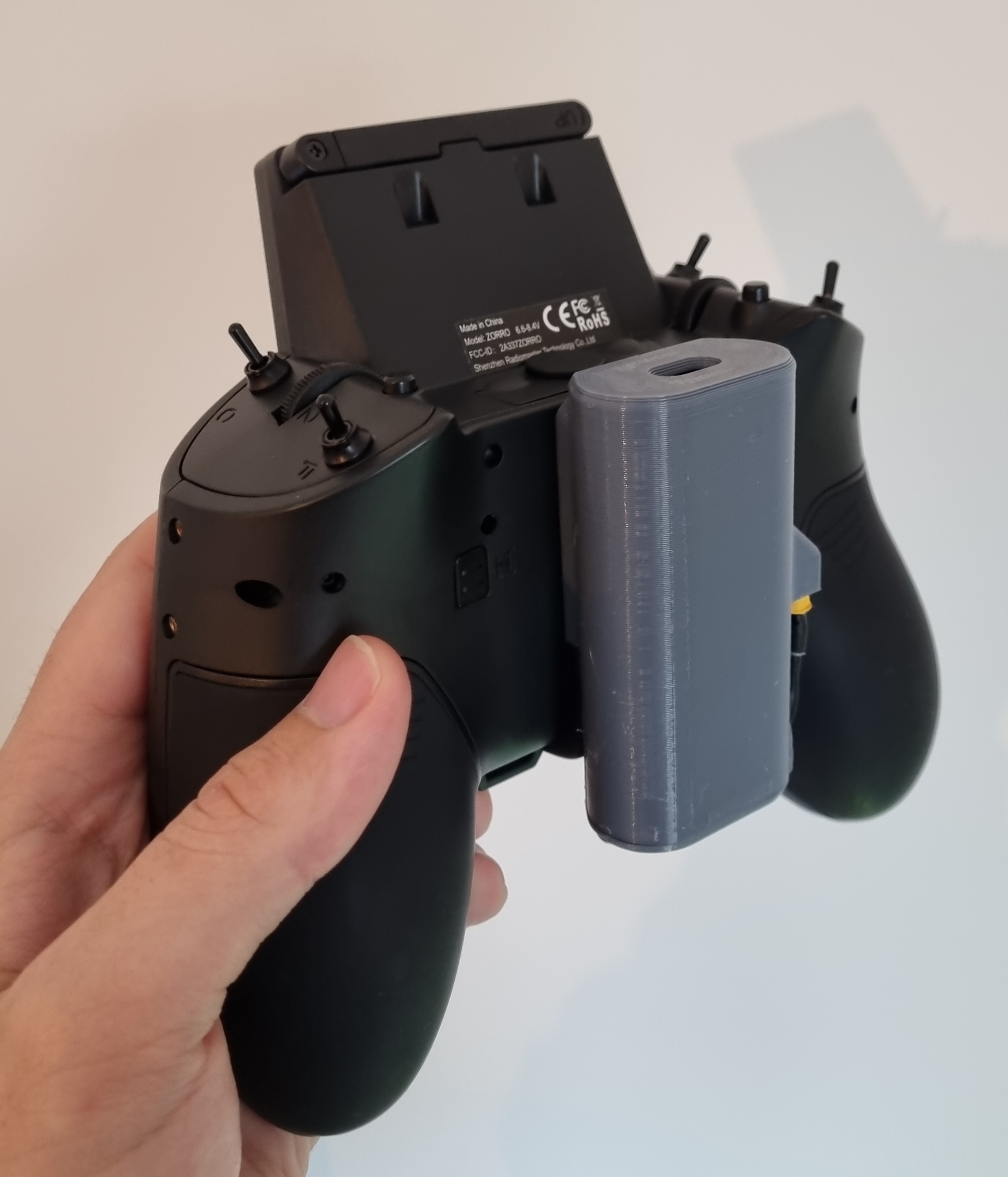

Cái đế này chứa bộ pin 18650 tự chế và gắn vào giao diện module nano ở phía sau của Zorro. Bộ pin có thể dễ dàng tháo ra để sạc khi cần và dễ dàng cung cấp năng lượng cho radio trong nhiều giờ mà không cần sử dụng các cell bên trong.

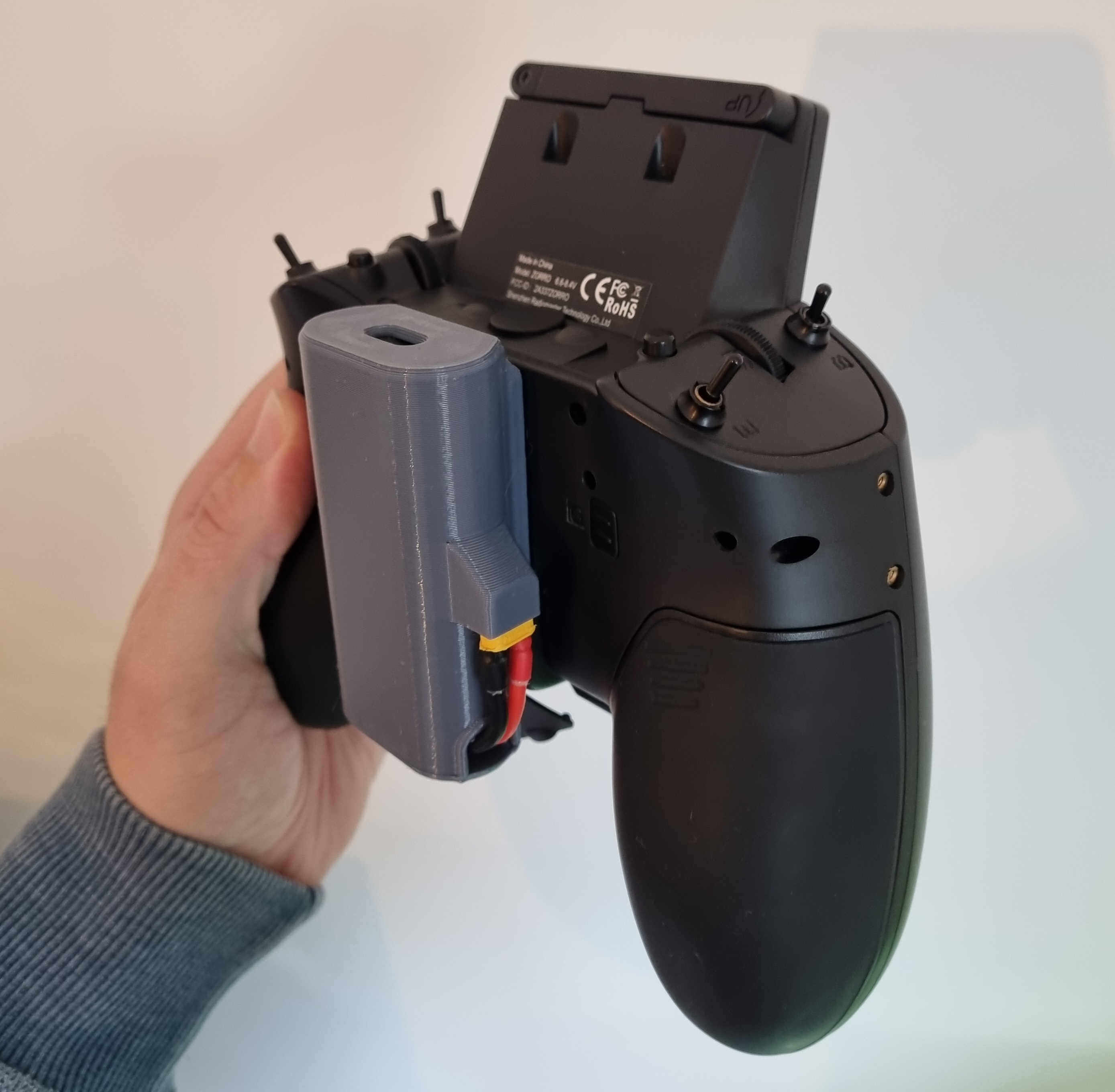

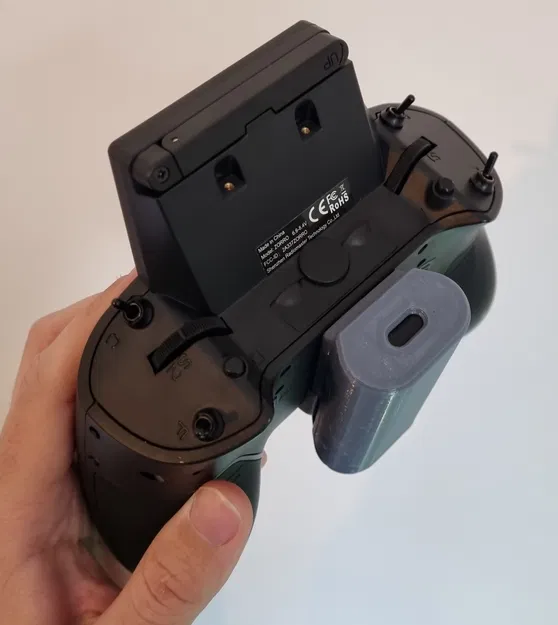

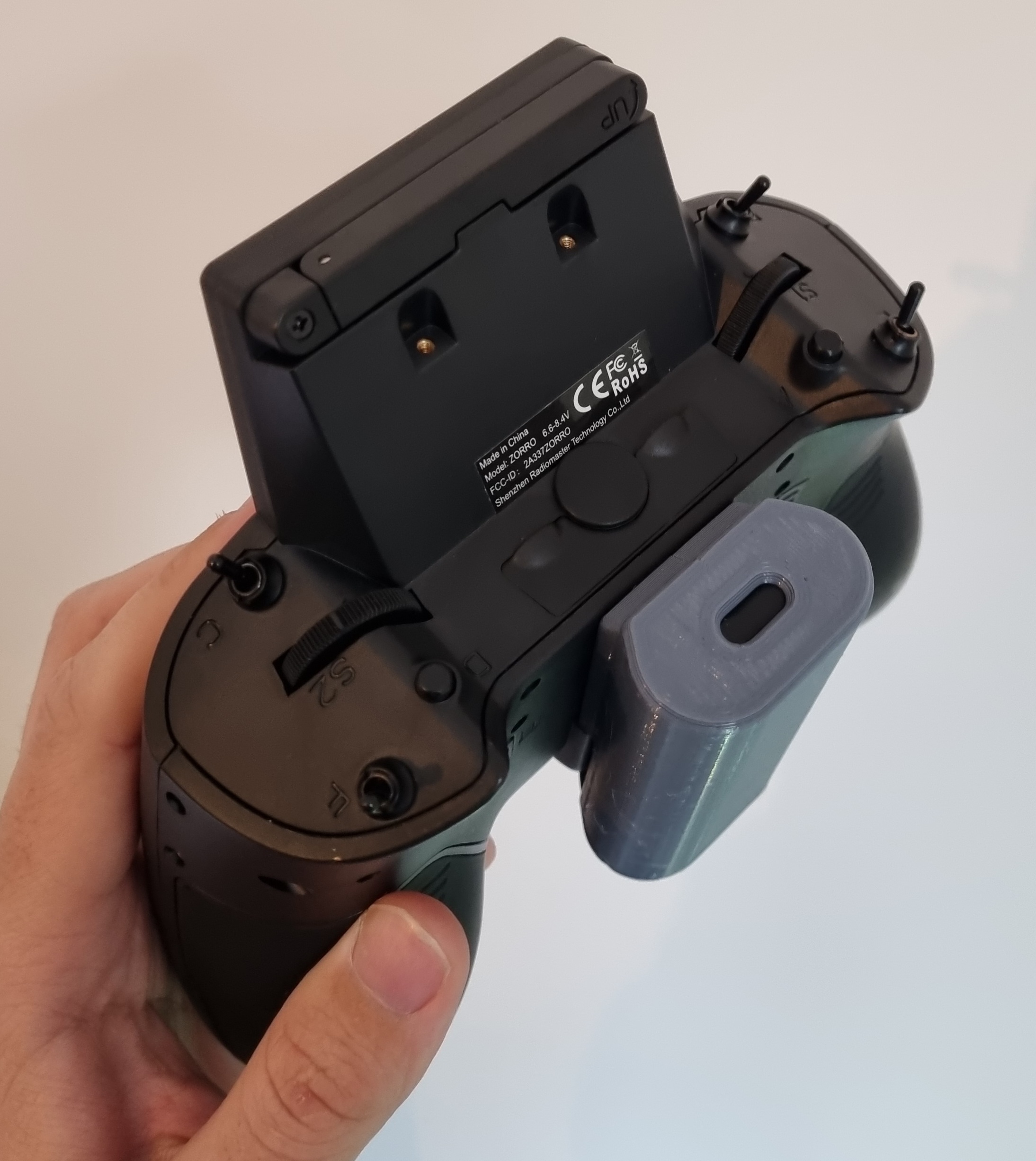

Trọng tâm của radio không bị ảnh hưởng nên không bị mất cân bằng, các cell được che đậy nhưng không được dán cố định vào radio và đầu nối XT30 được lưu trữ theo cách dễ dàng truy cập.

Tất cả các bộ phận đều được in bằng độ cao lớp 0.32mm, tuy nhiên không có tính năng thiết kế nào yêu cầu độ cao cụ thể. Chỉ cần hỗ trợ cho phần tab nhỏ cho phép module khóa vào vị trí - tôi đã sử dụng hỗ trợ dạng cây và chúng dễ dàng loại bỏ. Tôi khuyên dùng đường viền arachne do độ dày thành khác nhau.

In bằng PETG.

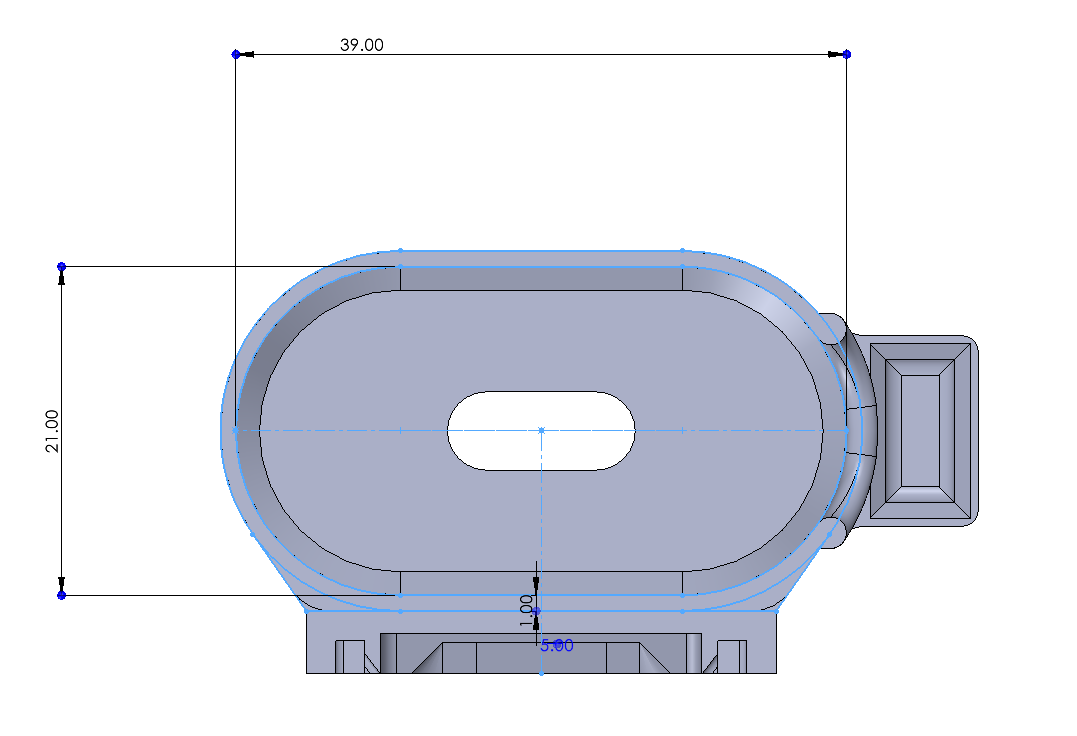

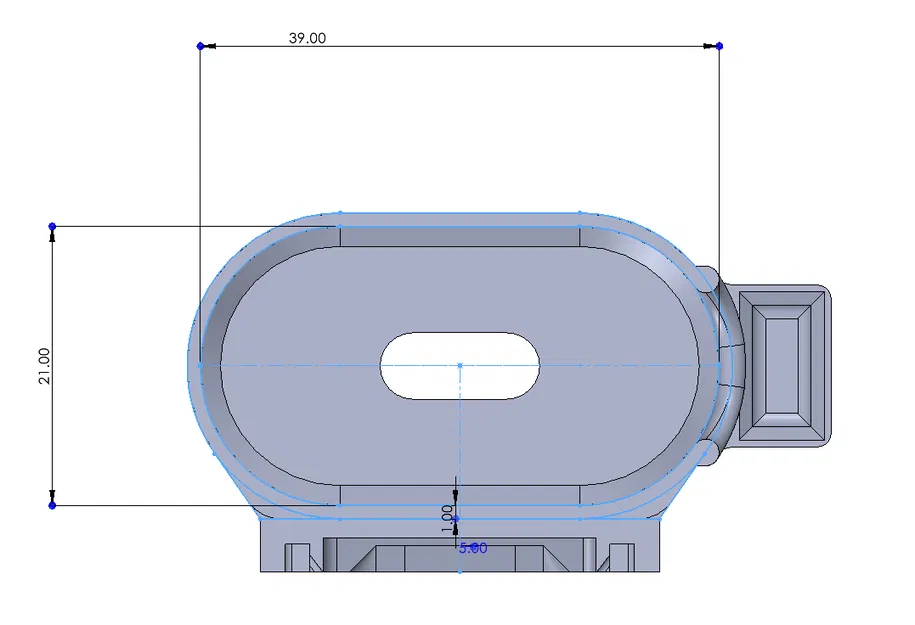

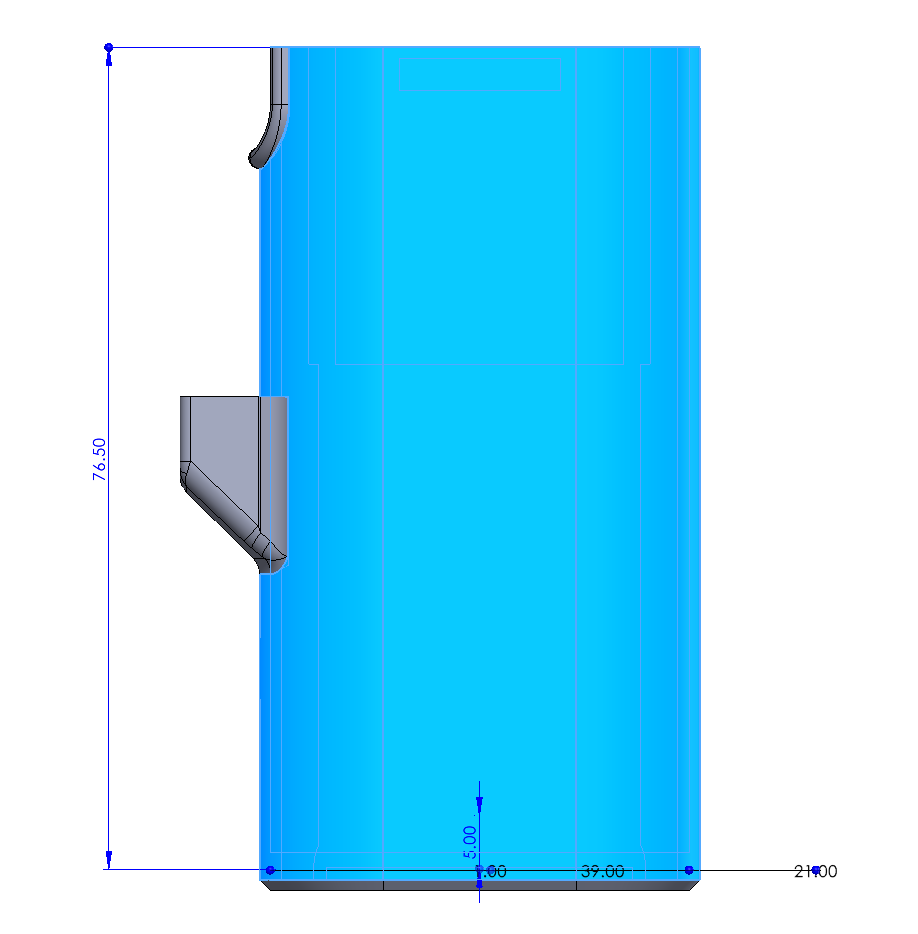

Pin: Tôi đã sử dụng vài lớp băng keo điện quanh các cell của mình và nó vừa khít - hy vọng điều này cho phép bạn tùy chỉnh độ khít của các cell theo ý thích, tùy thuộc vào mức độ bạn muốn tháo nó ra - tôi đã bao gồm một số hình ảnh cho thấy hình dạng của khoang và chiều cao để hướng dẫn.

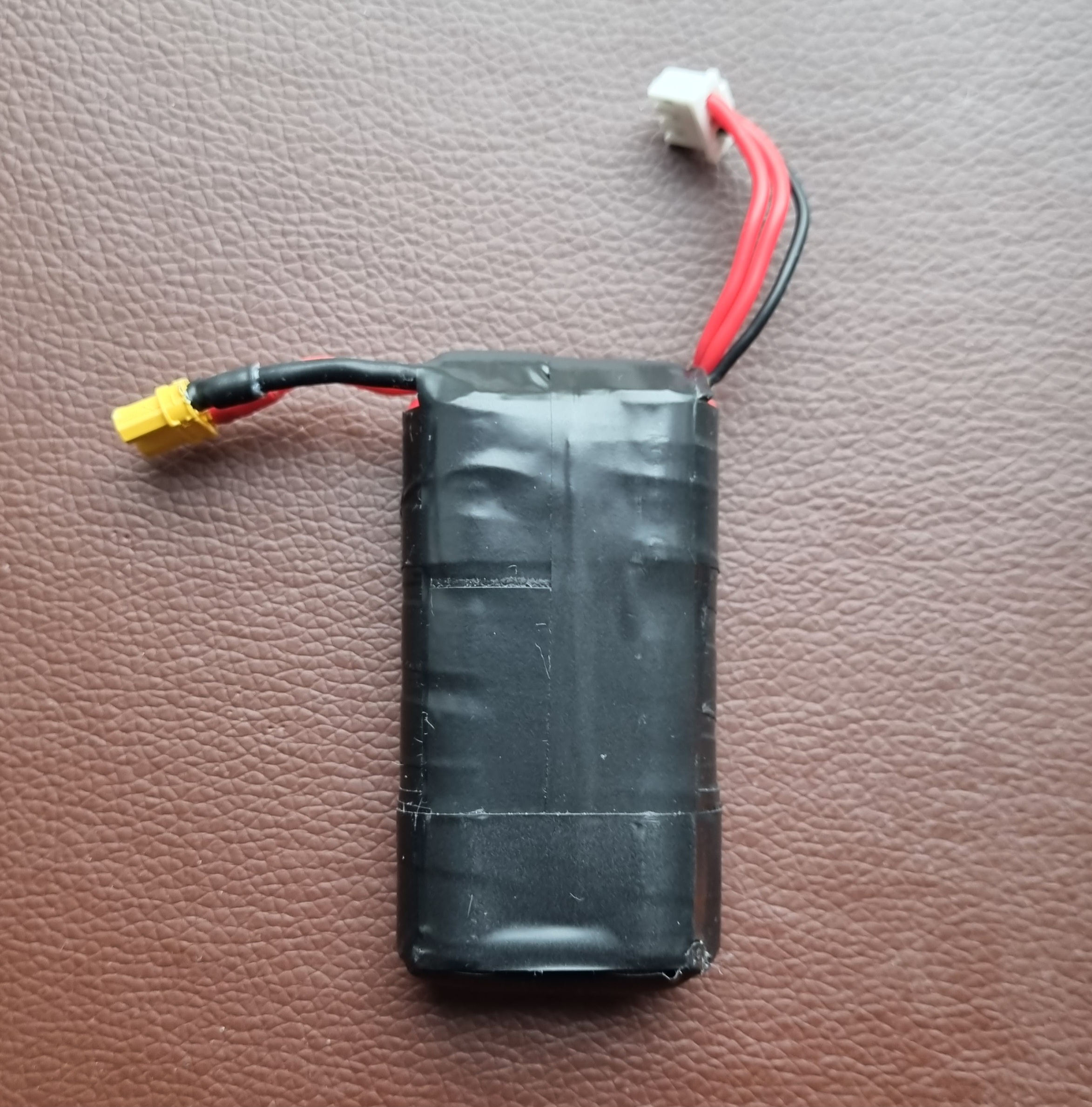

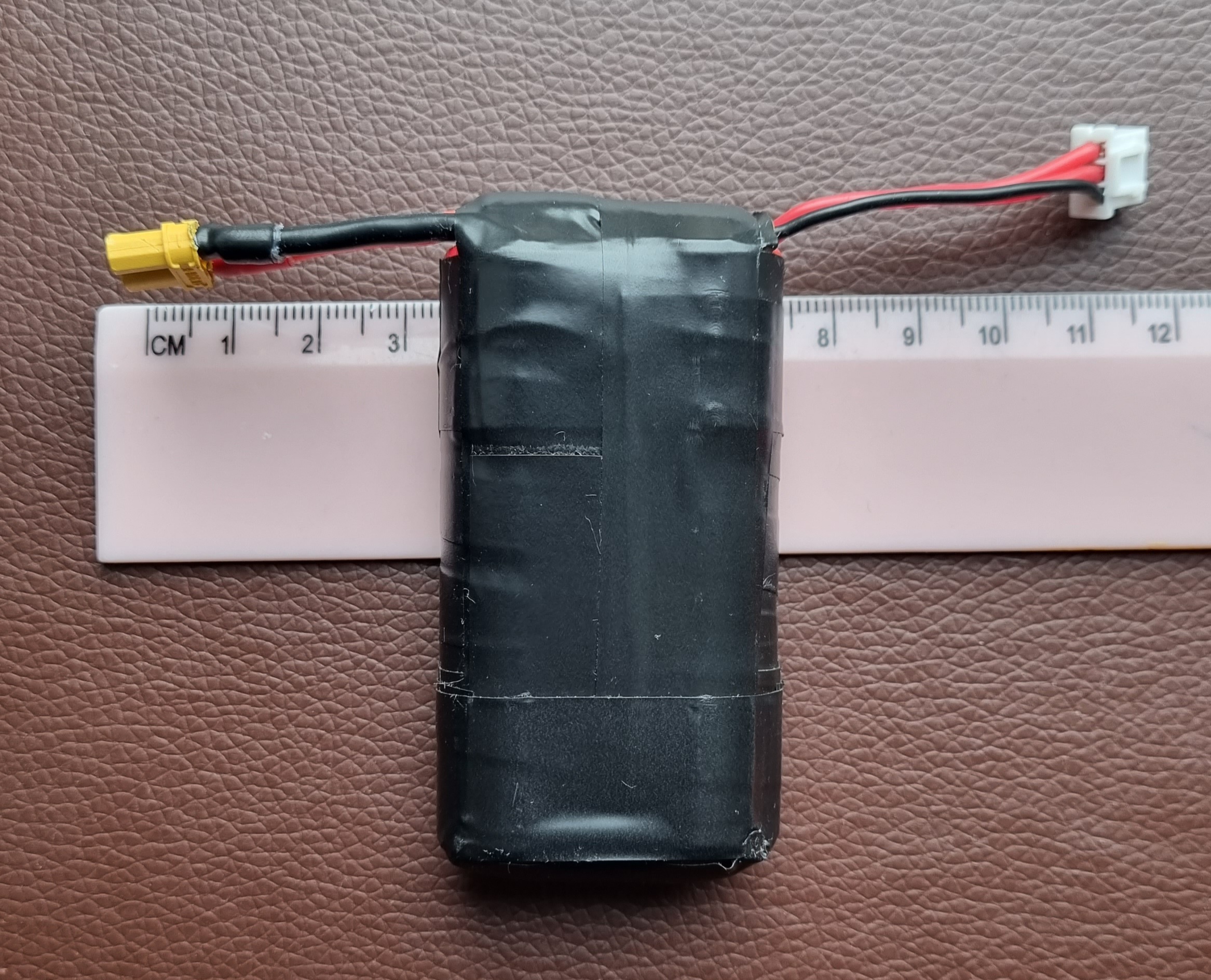

Tôi cũng đã bao gồm một bức ảnh về cell của tôi và chiều dài của dây XT30 và Balance, hướng của XT30 không quan trọng nhưng tôi sẽ cố gắng khớp chiều dài cáp của tôi càng gần càng tốt - nếu có bất cứ điều gì, hãy làm cho dây balance dài hơn một chút.

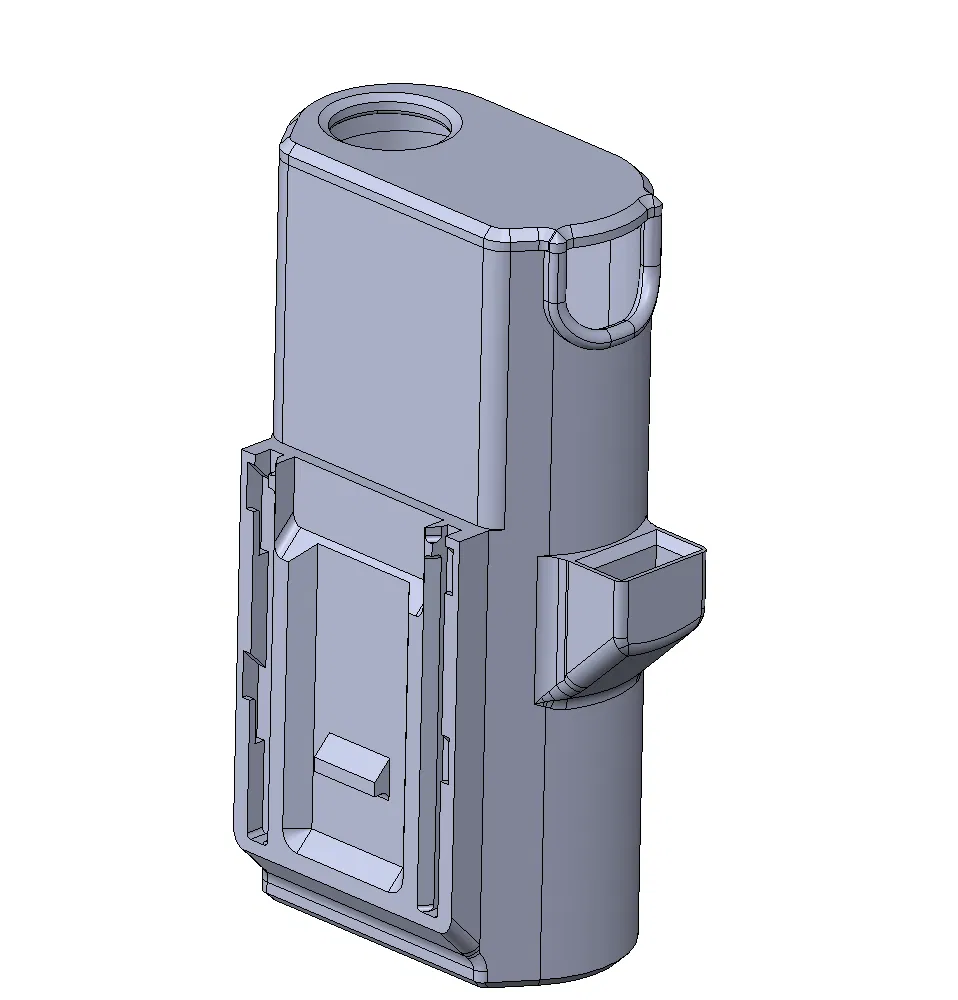

Đừng ngần ngại đặt câu hỏi và tôi sẽ cố gắng giúp đỡ. Các file .sldprt đã được bao gồm để bạn có thể thực hiện bất kỳ thay đổi nào để phù hợp với nhu cầu của mình.
