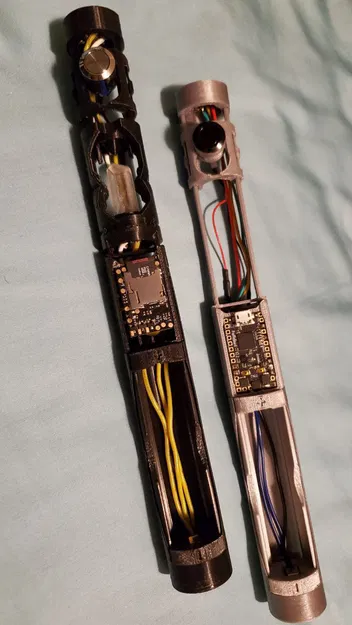

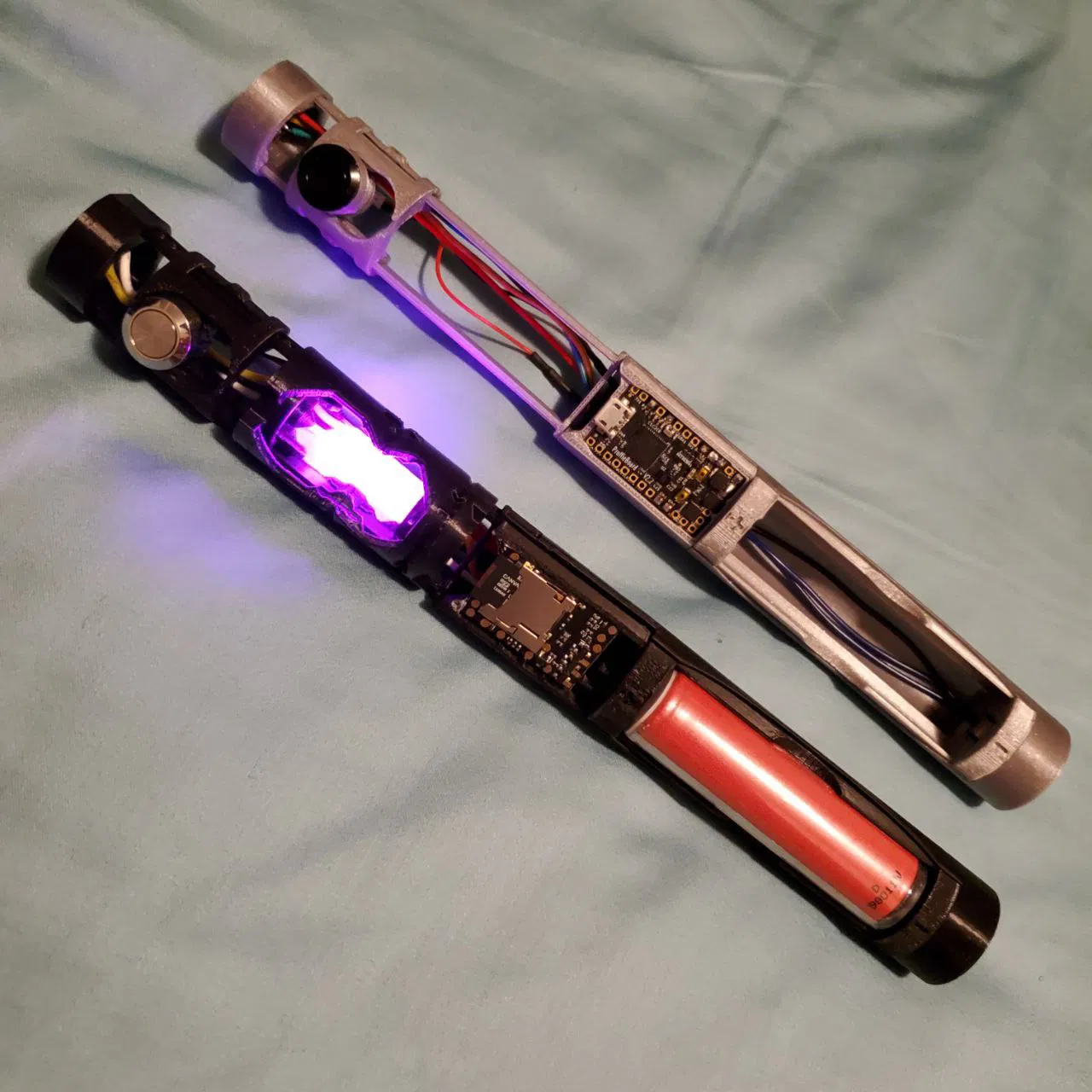

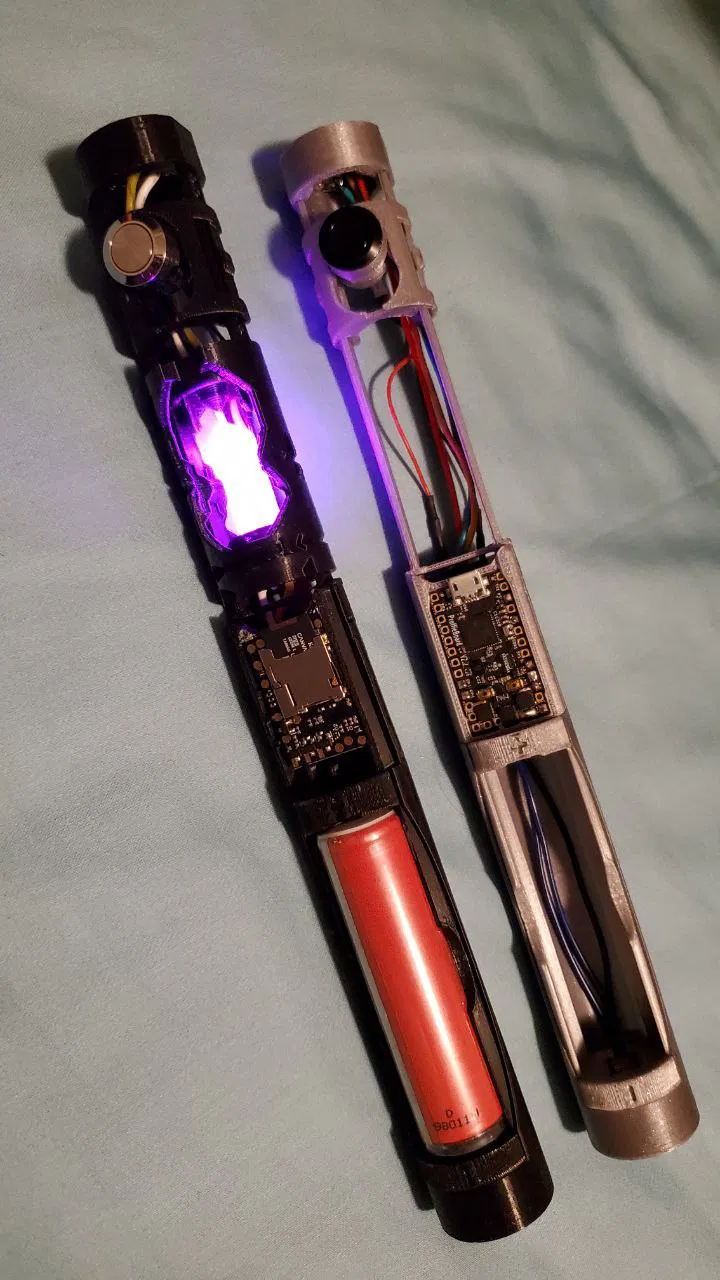

Khung gầm Lightsaber "Đa năng" 1 inch

Chào mừng đến với Universal Chassis! Cái khung gầm này được tạo ra để đáp ứng nhu cầu của LCVT, một câu lạc bộ chuyên chế tạo lightsaber tùy chỉnh từ đầu. Tất cả các thanh kiếm đèn được chế tạo gần đây trên website của họ đều sử dụng khung gầm này. Điểm thu hút chính của khung gầm này là nó cho phép in một khung gầm cho nhiều độ dài tay cầm và vị trí nút bấm khác nhau. Bạn có thể tìm thấy thông tin chi tiết về phạm vi này trong hướng dẫn thiết kế tay cầm được liên kết bên dưới. Các tệp STEP được cung cấp cho những ai muốn hỗ trợ các phần cứng khác!

Khung gầm này hoạt động dựa trên Hệ thống Giữ Nút Bấm, nơi khung gầm và nút bấm được khóa vào vị trí bằng cách nút bấm trượt vào các rãnh trong khung gầm. Khung gầm được tháo ra bằng cách trượt khung gầm một đoạn ngắn lên ống lưỡi kiếm, tháo nút bấm, sau đó trượt phần còn lại của khung gầm ra hoàn toàn.

Tôi khuyên bạn nên in với một lớp brim cho Khung Gầm Phụ dài và mỏng hơn. Mô hình Bộ chuyển đổi lưỡi kiếm TCSS và Ống giữ nút bấm cũng có thể cần một ít hỗ trợ. Các mô hình còn lại in không cần hỗ trợ. Vòng cổ nút bấm có hỗ trợ tích hợp sẵn trong mô hình.

Bạn sẽ cần:

• 1021-1 Keystone Battery Contacts
• The Saber Armory 22mm Speaker
• Proffieboard hoặc Golden Harvest v3
• TCSS Pogo Pin Connector Set (khớp resistor cho phía lưỡi kiếm)
• 12mm AV Switch
• Micro JST Connector cho Nút bấm
• Sanyo 18650 Protected Button-Top hoặc KeepPower 18650
• (Tùy chọn) Illumicore Crystal
• Dây 22awg
• Bộ hàn

Bạn có thể tìm thấy hướng dẫn thiết kế tại đây. Hướng dẫn thiết kế tham chiếu CAD và chuẩn bị in 3D, dành cho trường hợp bạn in các bộ phận tay cầm phù hợp với ống kim loại như câu lạc bộ của họ làm.

Bạn cũng có thể đọc hướng dẫn đấu dây tại đây.
