Van bi thu bụi - 50mm

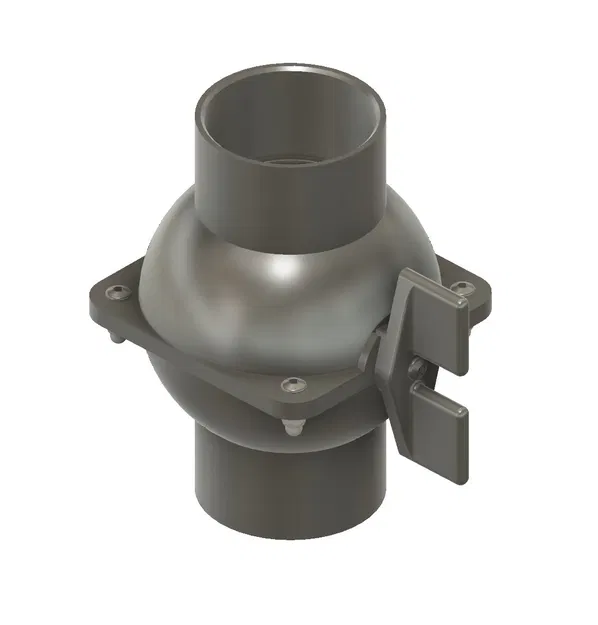

Van bi phù hợp với ống PVC 50mm. Thiết kế dựa trên mẫu của @PeterH1500, tay gạt được cải tiến cho dễ cầm và chỉ xoay 90 độ. Đã có hệ thống 5 van hoạt động tốt, ít rò rỉ và không tắc nghẽn.
Mô tả
Phần này dựa trên thiết kế của @PeterH1500 và được chỉnh sửa để phù hợp với ống PVC 50mm. Tay gạt được thiết kế lại cho dễ cầm hơn (nhưng cần in có support) và có điểm dừng để chỉ xoay được 90 độ, đóng/mở.

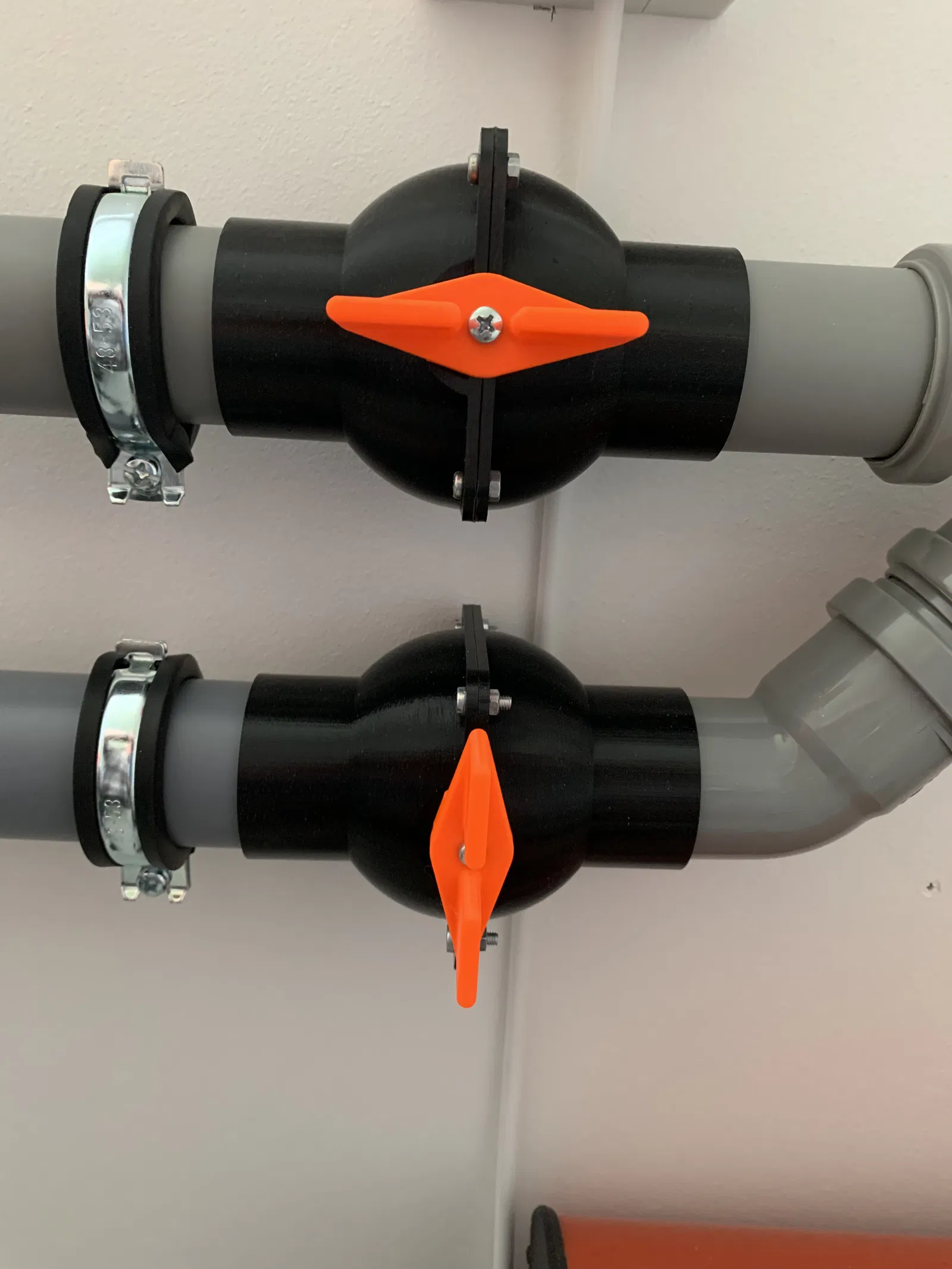

Đã xây dựng một hệ thống sử dụng năm van và hoạt động tốt cho đến nay với rò rỉ tối thiểu hoặc bằng không và không bị tắc nghẽn.
Cài đặt in
Support:
Xem ‘Dust_collector_valve_lever.3mf’ và ‘Dust_collector_valve_ball.3mf’.
Không cần support cho các bộ phận khác.
Độ phân giải: 0.2mm
Infill: 15%
Filament: PETG
Lắp ráp

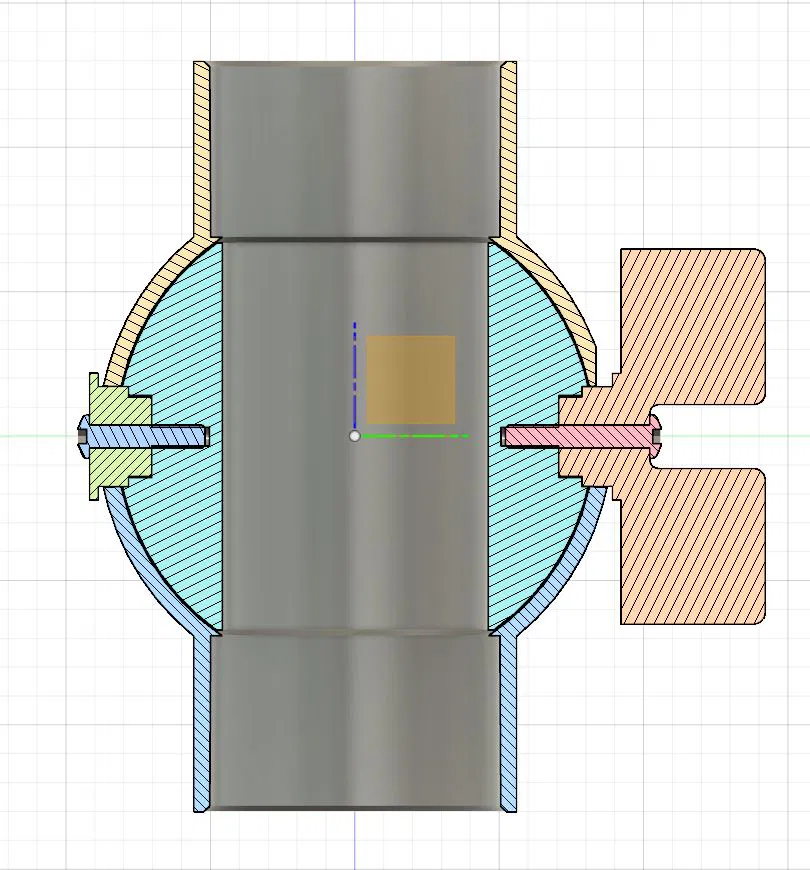

Để dễ dàng hơn, bạn có thể tạo ren sẵn cho các lỗ trên viên bi bằng M4. Gắn ‘bearing’ bằng vít K6S M4x20 và ‘lever’ bằng vít K6S M4x25 vào viên bi.
Đặt viên bi vào ‘house’ và gắn hai phần của ‘house’ bằng bốn vít K6S M4x12, long đền M4 và đai ốc M4 MHM.
Hoàn tất!
