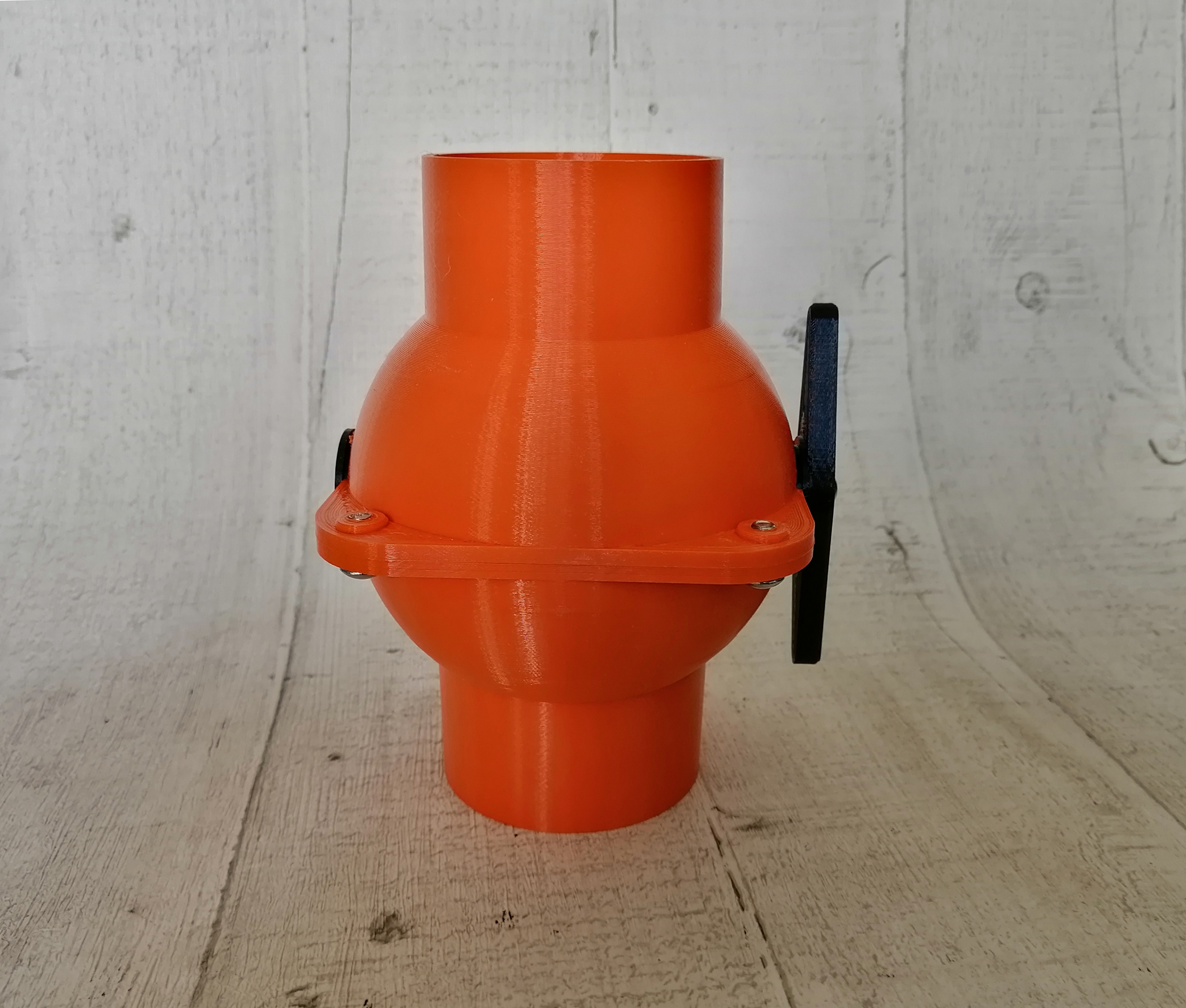

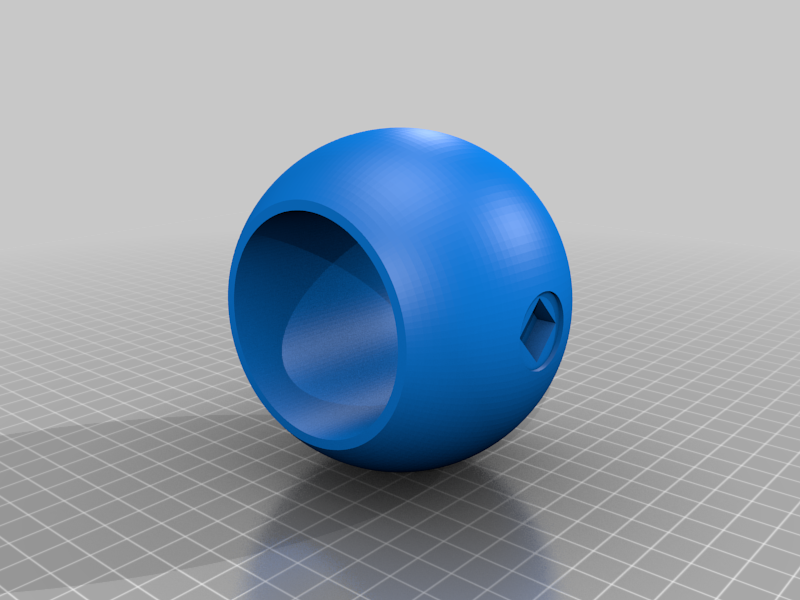

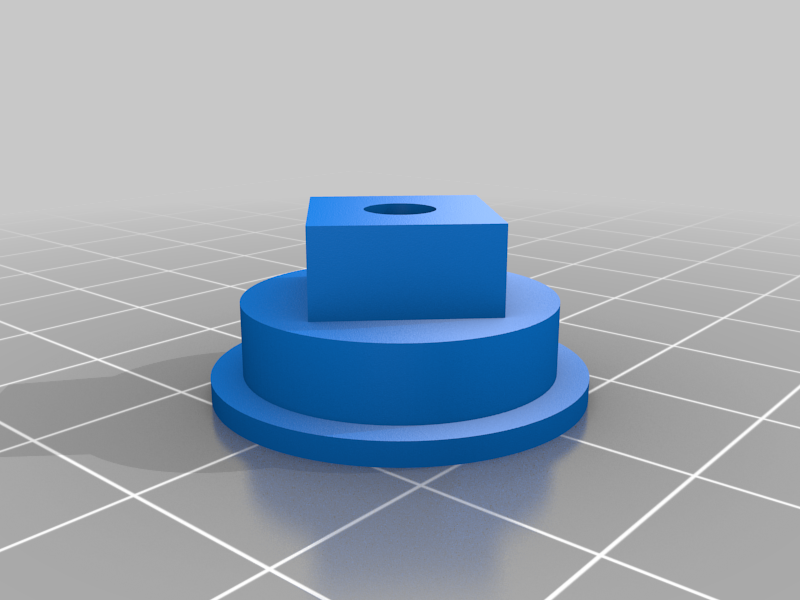

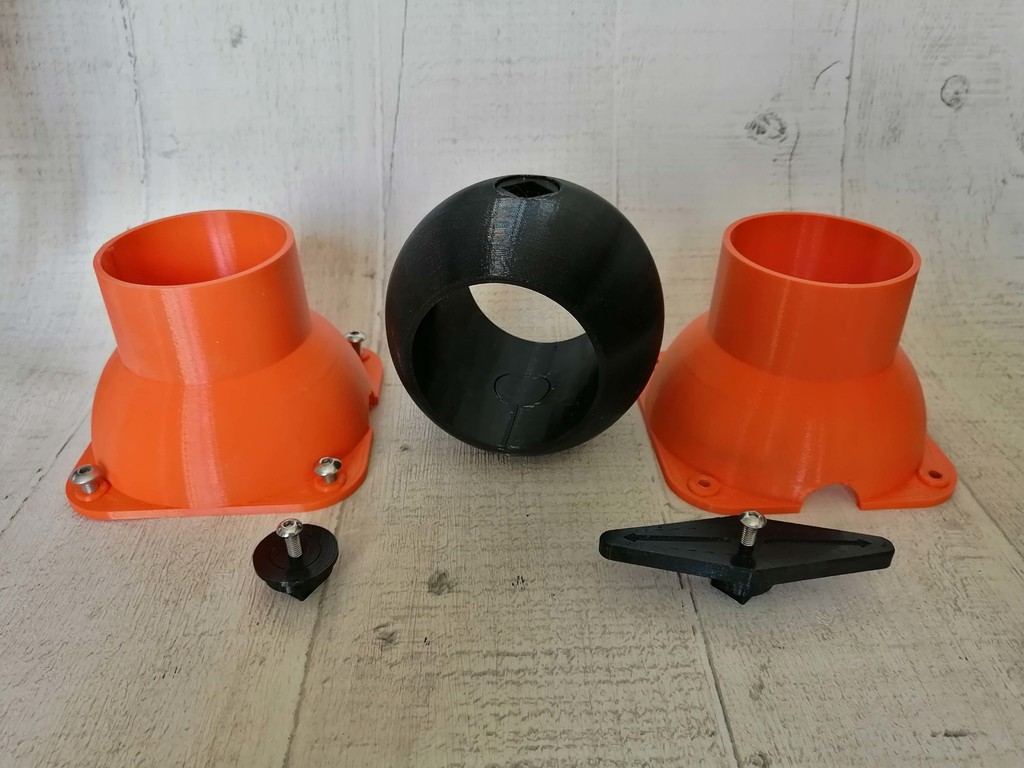

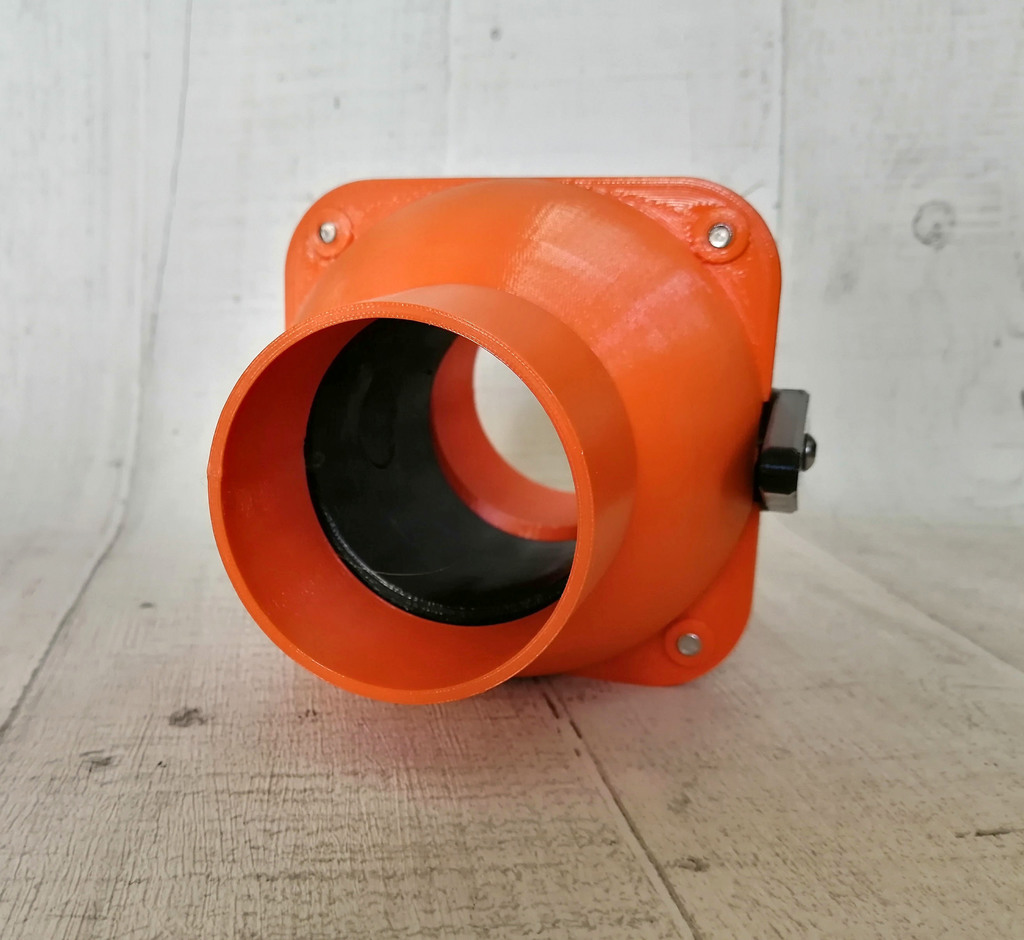

Van chặn gió không kẹt loại van bi 63mm / 2½" cho hệ thống hút bụi xưởng

Phiên bản rút gọn của kiểu van này và kích thước tương tự hiện đã có sẵn (In mẫu 835725) Cập nhật 06/04/24 Đã tải lên bộ chuyển đổi từ 63mm sang 50mm. Đầu 63mm lồng vào ống ra/vào của van bi (độ côn 1.5mm), đầu 50mm lồng vào ống 50mm (độ côn 1mm). Tôi chưa in mẫu này và chưa kiểm thử! Rất mong nhận được phản hồi hữu ích. Cập nhật 26/07/21 Xem video YouTube này của Nils Rasmusson (https://www.thingiverse.com/the3dprintingzone/designs) để so sánh hiệu suất của van chặn gió này với các thiết kế thương mại khác https://www.youtube.com/watch?v=epJ929kZzc4&t=8s&ab_channel=LRN2DIY Cập nhật 10/11/20 Theo yêu cầu của Michael Tipman (WoodFlipWorkshop), đã bổ sung các tệp STEP. Cập nhật 01/09/20 Phiên bản 100mm của van bi này có tại đây: In mẫu Tôi có hai thiết kế van chặn gió trước đây mà tôi hy vọng sẽ không bị tắc nghẽn, loại lưỡi trượt (In mẫu ) và loại van bướm (In mẫu ). Loại lưỡi trượt hoạt động khá tốt nhưng cần đủ không gian hai bên/cuối để lưỡi trượt hoạt động. Loại van bướm được chứa trong thể tích của nó khi hoạt động, và hoạt động tốt với bụi và các hạt nhỏ, nhưng lại bị kẹt các mảnh vụn dài/lớn trên cánh bướm (ví dụ: từ máy bào/dày của tôi) và chúng chảy ngược dọc theo ống hút bụi. Vì vậy, tôi đã suy nghĩ lại... Thiết kế mới nhất này dựa trên van bi. Tôi đã in hai cái và sử dụng chúng thành công trong vài tuần mà không bị tắc nghẽn. Một cái được lắp ở nơi hút mùn cưa mịn từ máy cưa lọng của tôi, và một cái hút các mảnh vụn lớn hơn từ máy bào/dày của tôi. Nhược điểm của thiết kế này là nó hơi cồng kềnh so với hai thiết kế kia, nhưng nó vừa với mọi nơi tôi cần và nó hoạt động trong thể tích của chính nó. Ngoài vật liệu in, bạn cần 4 bu lông M5 ngắn để cố định hai nửa ống với nhau (Tôi đã dùng vít định vị đầu chìm M5 x 10mm), một bu lông M4 x 20mm để giữ ổ bi vào quả bóng, và một bu lông M4 x 25mm để giữ đòn bẩy vào quả bóng. Các lỗ trên ống / vỏ quả bóng có thể cần được làm rộng ra bằng mũi khoan phù hợp - 5mm ở một bên và 4.2mm (để taro ren M5) ở bên kia. Bạn cần in 2 ống, 1 quả bóng, và 1 bộ đòn bẩy và ổ bi cho mỗi van chặn. Việc sử dụng màu khác nhau cho đòn bẩy và ống sẽ giúp dễ dàng nhìn thấy vị trí của quả bóng (mở hay đóng). ### Cài đặt In Thương hiệu máy in: Anycubic Máy in: Kossel Rafts: Không Hỗ trợ: Không Độ phân giải: 0.25mm Infill: 10% (lưới) Filament: Ooznest PETG Cam & Đen nửa đêm Ghi chú: Tôi đã in quả bóng với vành nhỏ để giúp nó bám vào mâm in. Sau khi in ============== Lắp ráp Để lắp ráp van chặn gió: Trước tiên, khoan các lỗ bắt vít của 4 lỗ trên một trong các ống thành đường kính 5mm để bu lông M5 có thể đi qua. Khoan các lỗ trên ống thứ hai thành đường kính 4.2mm và taro ren M5. (Bu lông M5 có thể tự taro ren vào các lỗ chưa khoan ở ống thứ hai nhưng có thể cần làm rộng một chút để việc này xảy ra. Làm sạch vành (nếu bạn đã sử dụng) ở đáy quả bóng. Cố định đòn bẩy vào một ổ cắm vuông trên một mặt của quả bóng bằng bu lông M4 x 25mm. Tôi định hướng cái này dọc theo trục dòng chảy để nó cho biết van đang mở (dọc trục) hay đóng (ngang trục). Cố định ổ bi vào ổ cắm vuông còn lại bằng bu lông M4 x 20mm. Đặt quả bóng vào bên trong một ống với ổ bi và đòn bẩy được đặt vào các chỗ lõm. Lắp ống thứ hai lên trên và bắt vít với nhau bằng bu lông M5 x 10mm. Bạn sẽ có thể xoay quả bóng bằng đòn bẩy. Danh mục: Máy công cụ
