Dụng cụ sửa ren cho ốc và bu lông tự in

Khi in bu lông bằng máy in FDM, bạn nên định hướng theo chiều ngang để đạt được độ ổn định tốt hơn chống lại các lực uốn và xoắn. Điều này đòi hỏi phải có vật liệu hỗ trợ và để lại một vết gờ trên ren khi loại bỏ vật liệu hỗ trợ. Do vết gờ này và độ phân giải hạn chế của bản in FDM, cần phải sửa ren bu lông bằng dao cắt ren. Điều quan trọng là bu lông phải vuông góc tuyệt đối với dao cắt ren khi bắt đầu sửa ren. Dụng cụ đo này cố định bu lông ở vị trí vuông góc trong những vòng ren đầu tiên, cho đến khi an toàn để tiếp tục sửa ren mà không cần cố định.

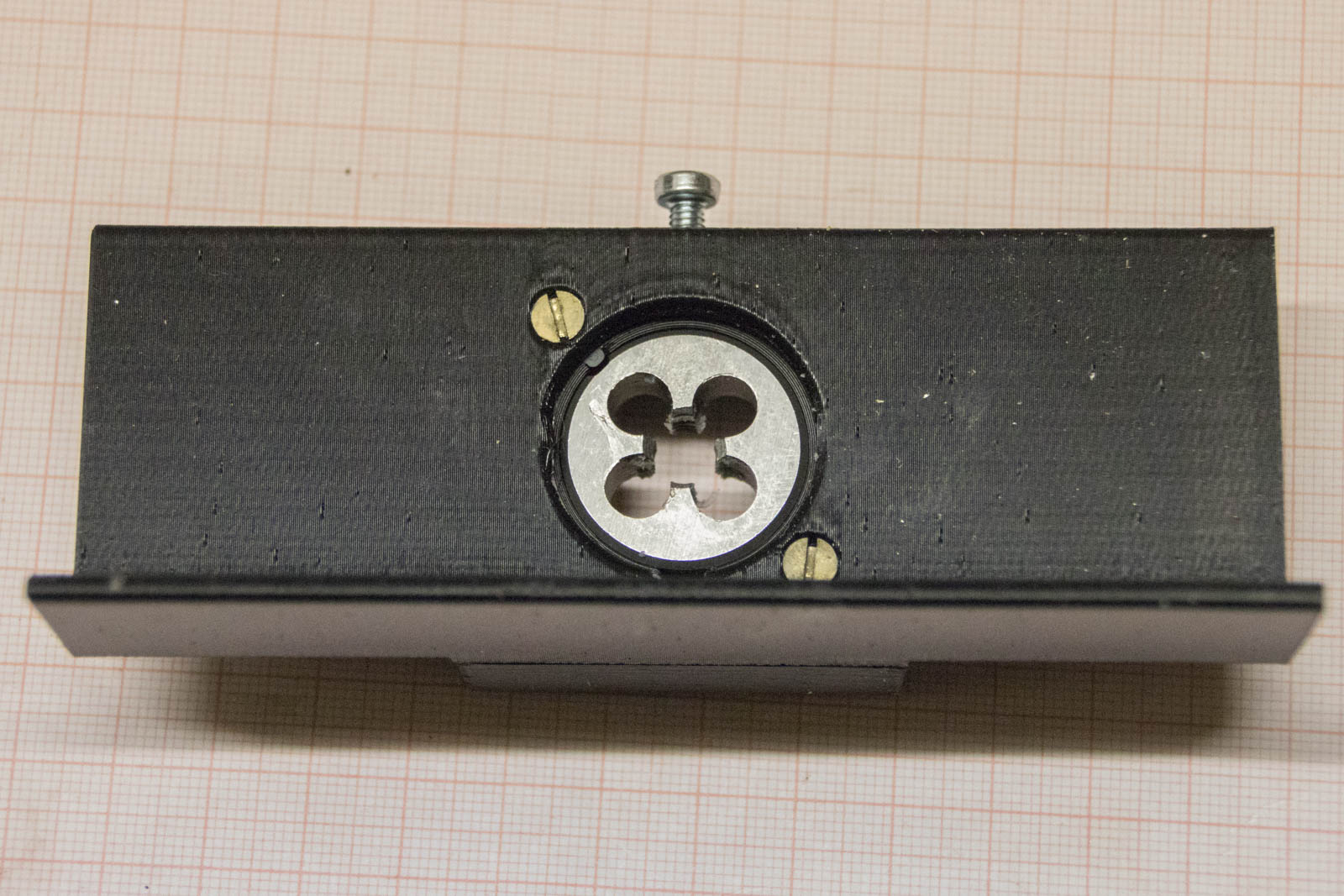

Dụng cụ bao gồm một tấm giữ nơi dao cắt ren 25 mm được lắp vào và cố định bằng hai ốc M4x16 mm. Tấm giữ được gắn vào đế bằng hai ốc chìm M3x5..10 mm hoặc bằng keo, và có thể kẹp vào mặt bàn. Ren M3 và M4 cần được cắt lại bằng taro. Tất cả các bộ phận có thể in mà không cần hỗ trợ. Để đạt được độ ổn định tối ưu chống lại các lực uốn trên đế khi kẹp theo chiều dọc, hãy in đế theo định hướng dọc (chiều dài 120 mm trên trục Z, chiều rộng 45 mm trên trục Y), sử dụng brim có độ rộng đủ.

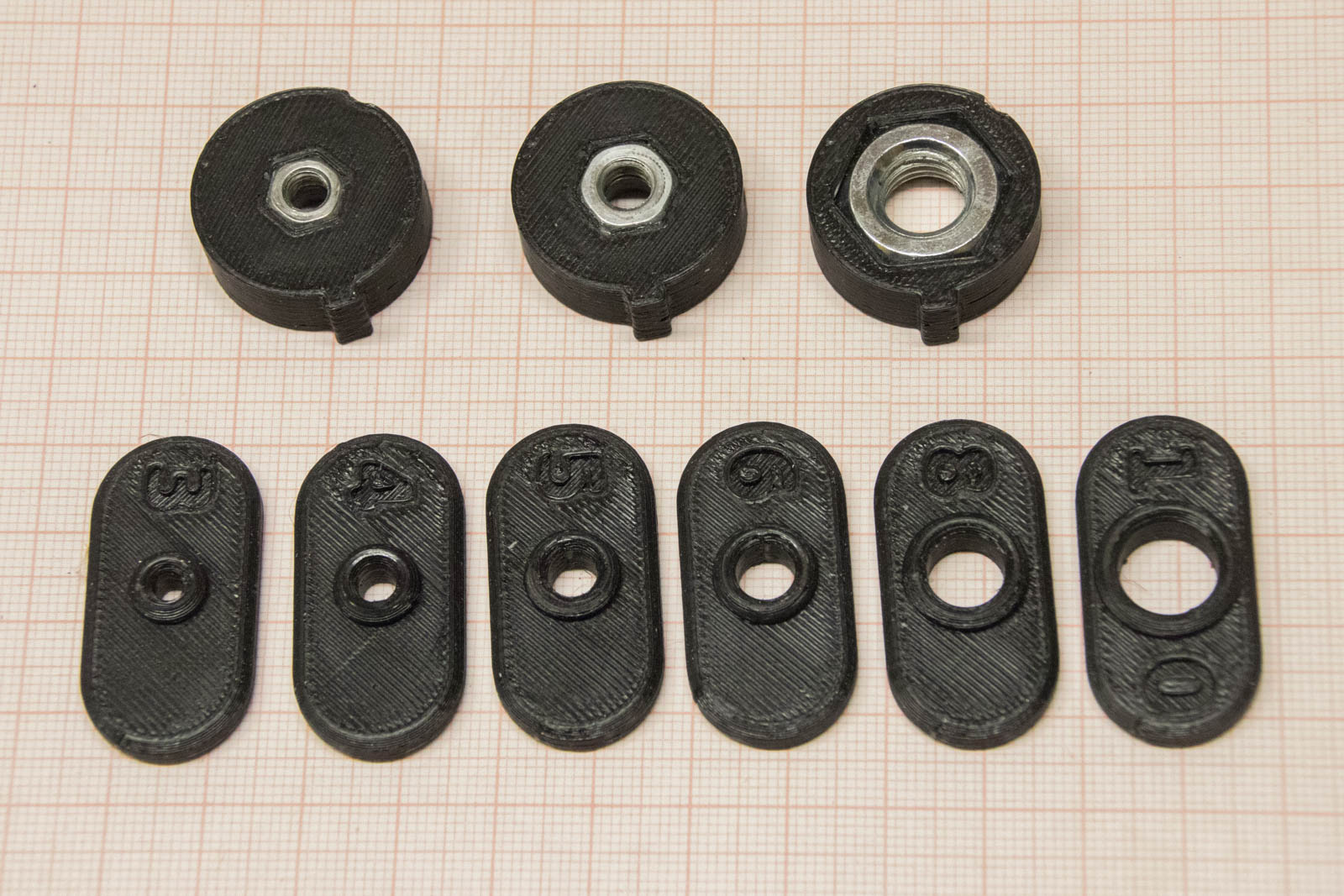

Có các chỗ gắn cho bu lông M3...M10 có thể đặt vào tấm giữ. Tùy thuộc vào chiều dài của bu lông, bạn có thể sử dụng vị trí trên cùng trên tấm giữ và chỗ gắn có brim hướng lên hoặc xuống hoặc vị trí dưới cùng.

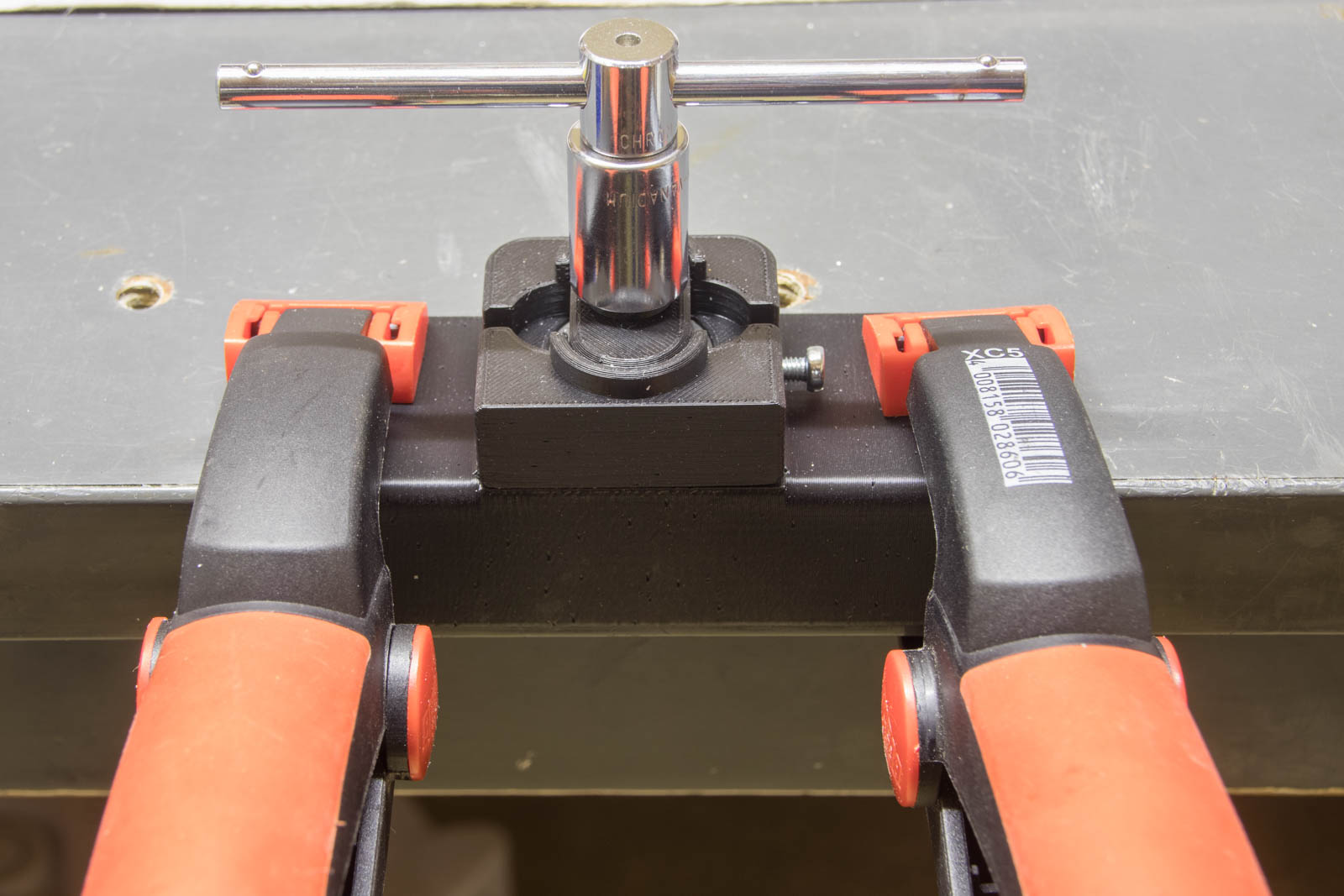

Để sửa ren bu lông, dụng cụ nên được kẹp ngang trên mặt bàn. Sau vài vòng ren, bạn có thể tháo chỗ gắn ra và tiếp tục mà không cần, có lẽ với sự trợ giúp của tua vít điện. Đối với vít có thể vượt quá đáy dao cắt ren, dụng cụ có thể được kẹp dọc.

Khi bạn không có dao cắt ren, một đai ốc kim loại có thể được sử dụng như một giải pháp tạm thời. Có các tấm chuyển đổi cho đai ốc M3...M10. Mặc dù đai ốc có thể vừa khít với tấm, nhưng nên cố định bằng một giọt keo. Tuy nhiên, đặc biệt đối với M3 và M4, kết quả có thể không như mong đợi.
