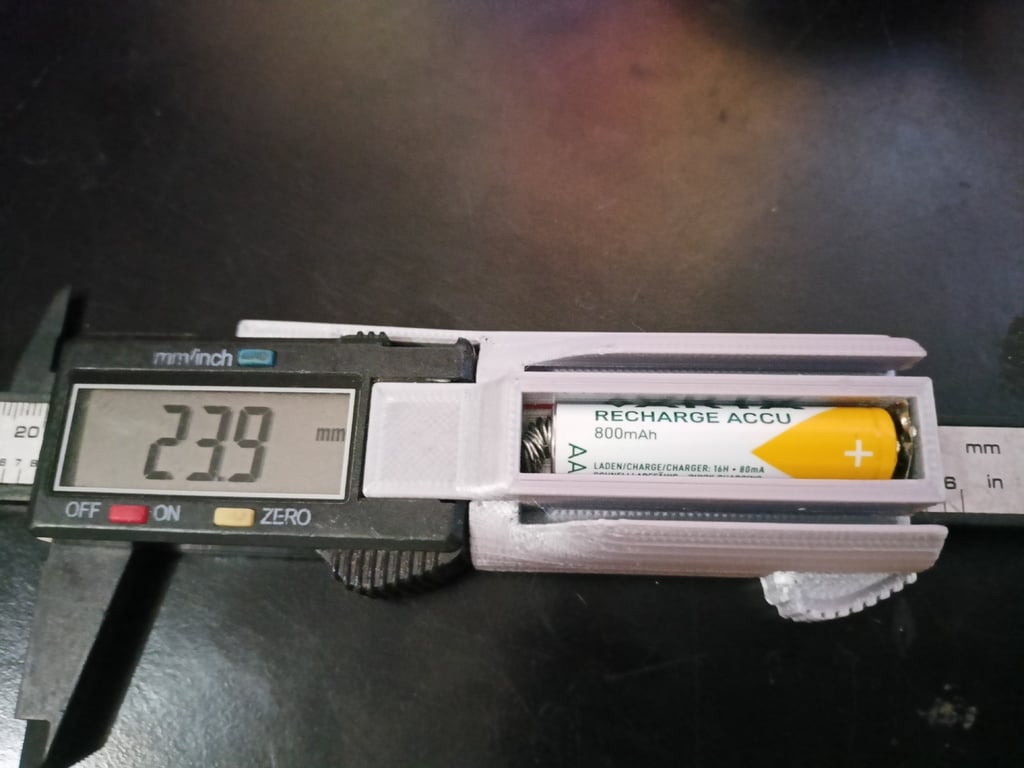

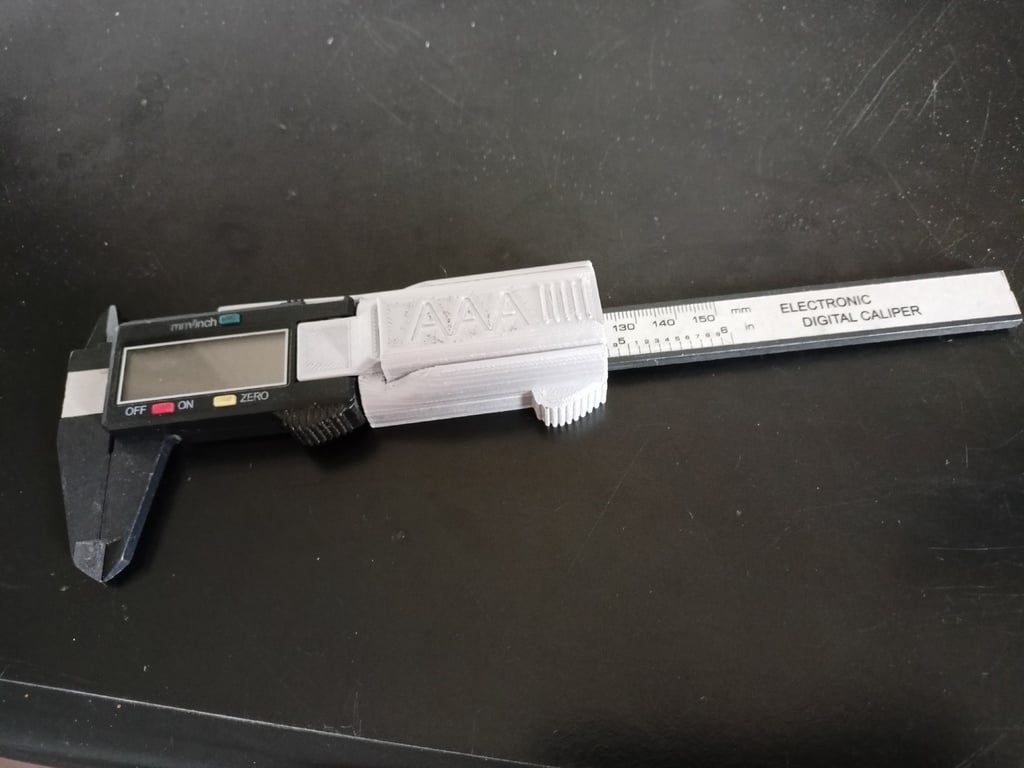

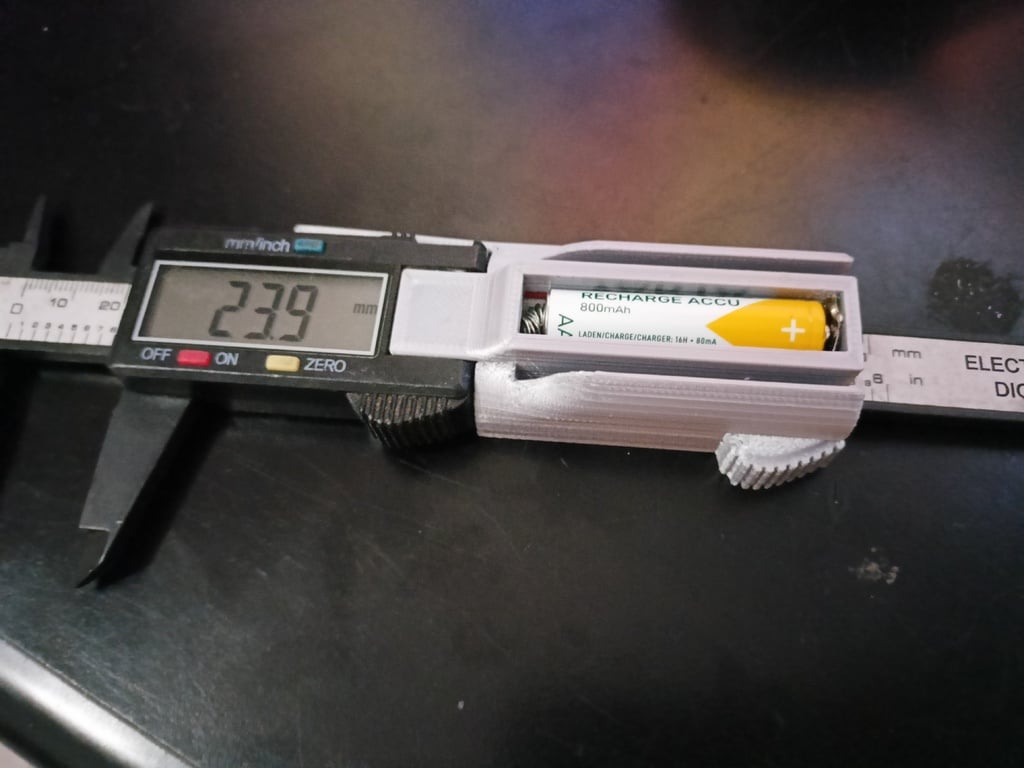

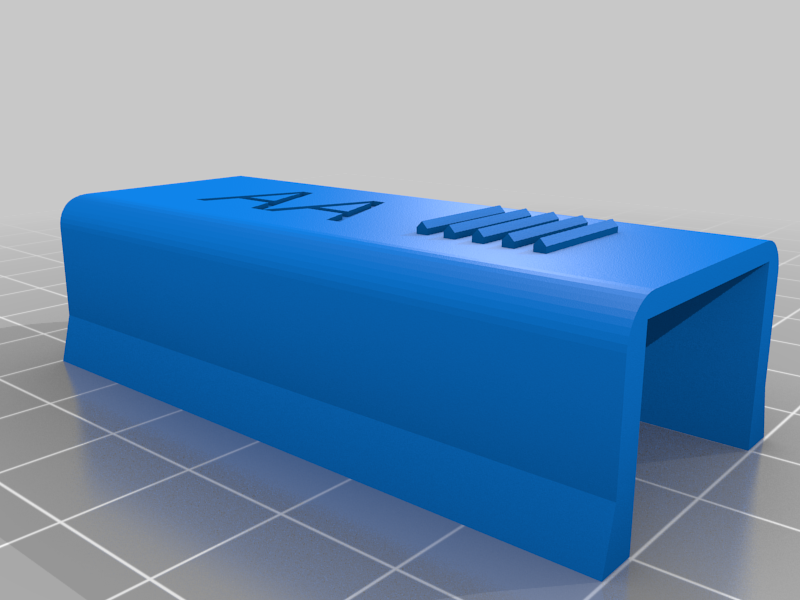

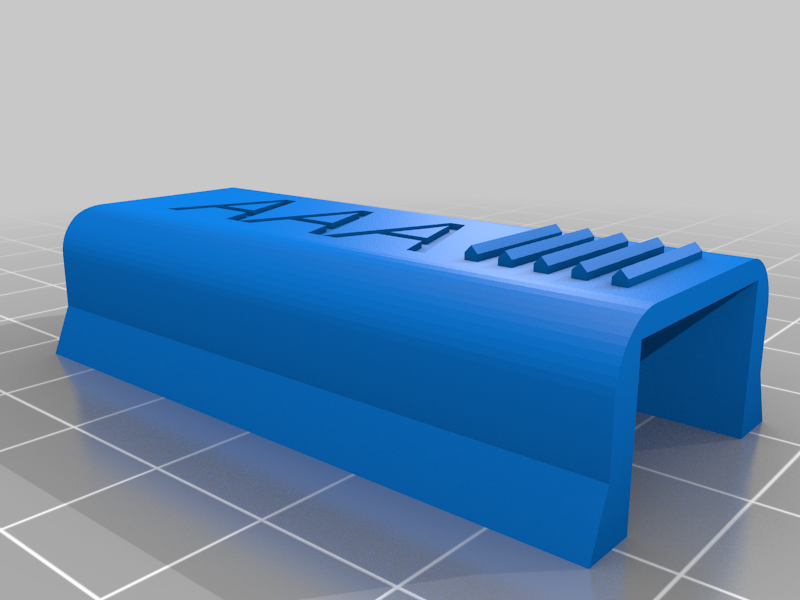

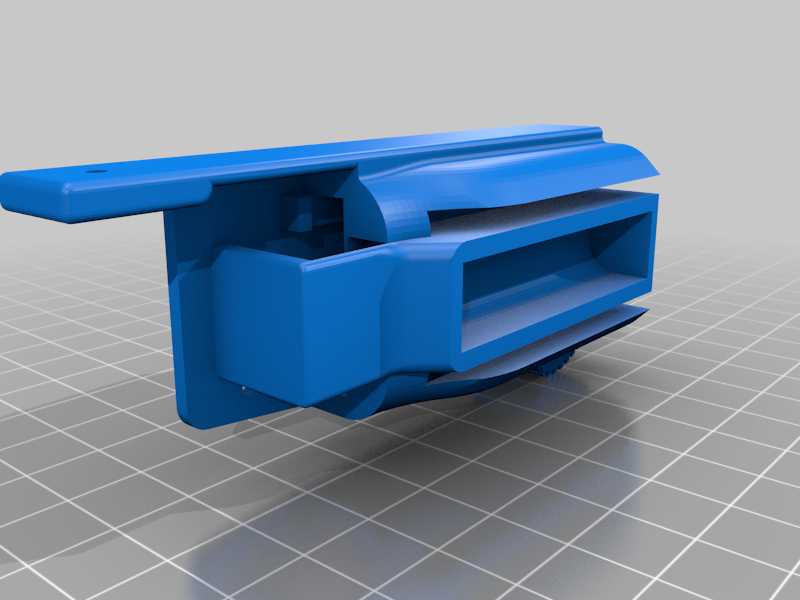

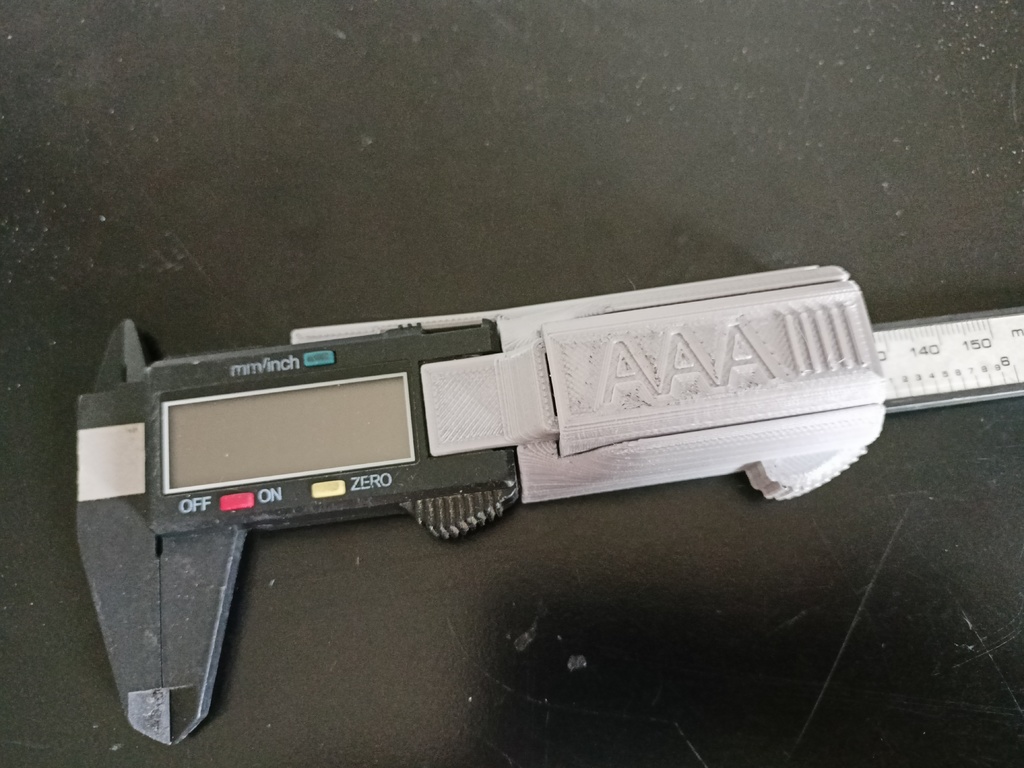

Bộ chuyển đổi Caliper AAA (cập nhật AA)

(Bản Gcode tốt hơn)

FR:

Je n'était pas satisfait des modèles qui existait déja (trop fragile mauvais design etc) alors j'ai décidé de créer le mien

-Vous avez juste besoin de deux petites vis et d'un ressort + petite morceau de métal ou alors d'aluminium pour faire contact

-Des rainures sont intégrés pour faire passer les fils

-Les fils rouge et noir sont directement souder à l'intérieur ce sont des soudures très facile à faire

-Les petits crochet sur la pièce imprimer doivent rentrer sous le pied à coulisse dans les petits trou faites doucement ils sont fragiles; si malgré tout vous les casser ce n'est pas très grave ca devrait tenir quand même

Vous avez juste besoin de support sous le nez de la pièce principale aucun autre endroit

La version que je met sur thingiverse corrige quelques petits default de la version que j'ai imprimé pour moi mais je ne l'ai pas testé donc si il y a un problème faites le moi savoir en commentaires néanmoins normalement tout devrait parfaitement fonctionner

EN:

I was not satisfied with the models that already existed (too fragile bad design etc) so I decided to create my own

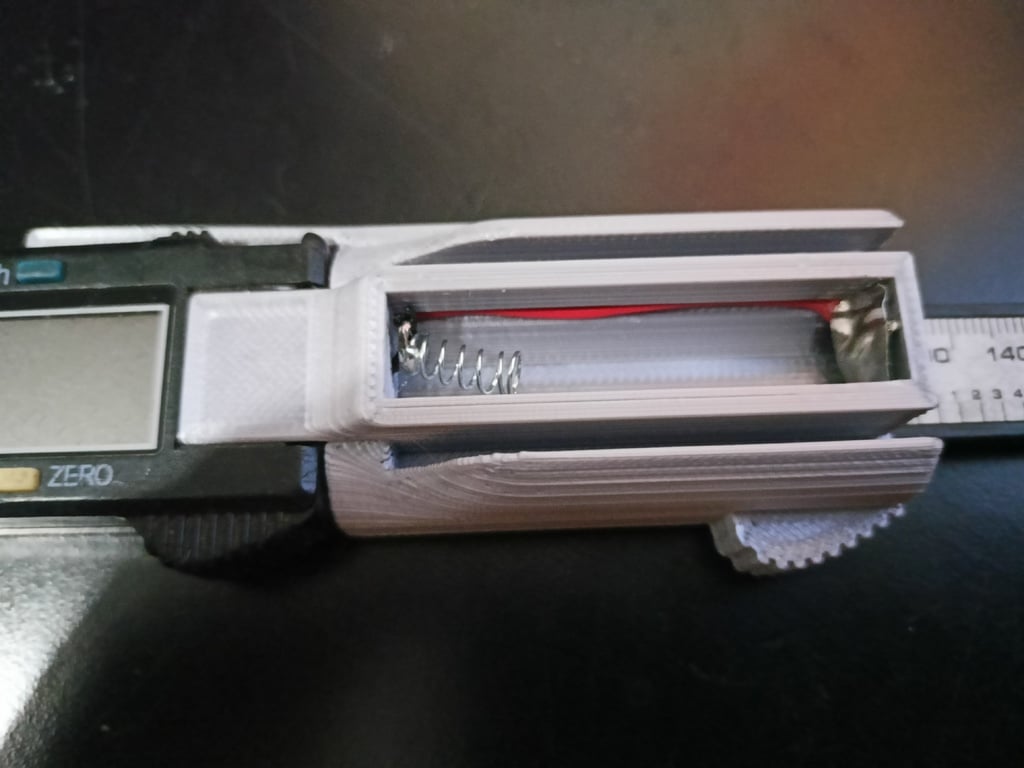

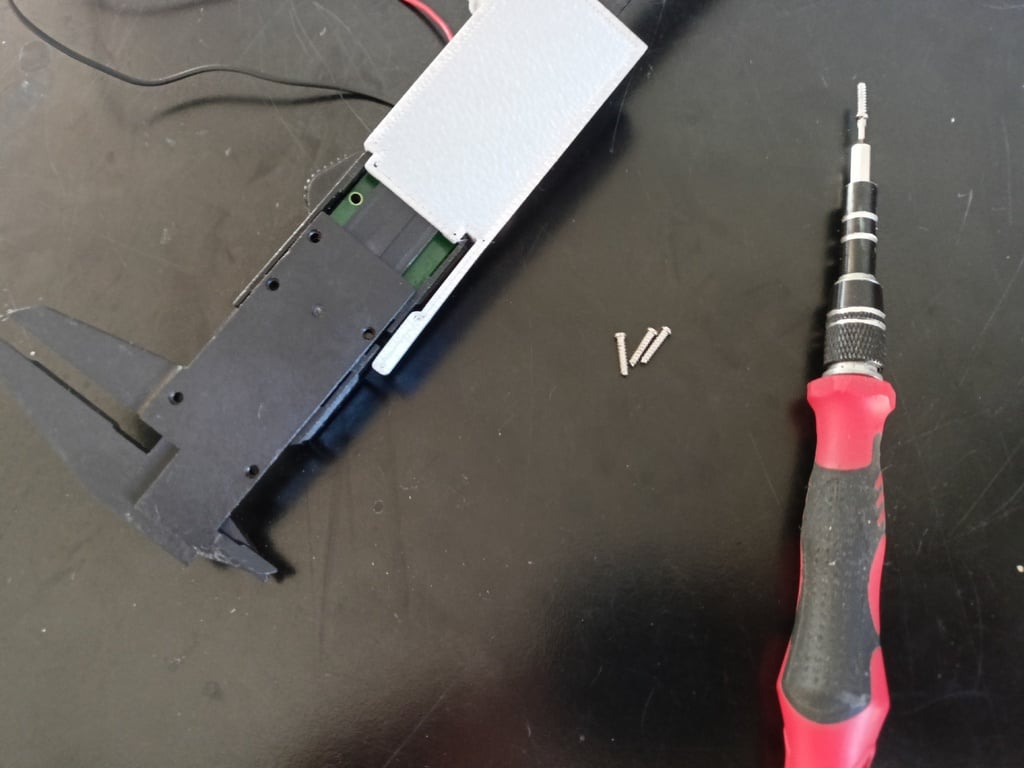

-You just need two small screws and a spring + small piece of metal or aluminum to make contact

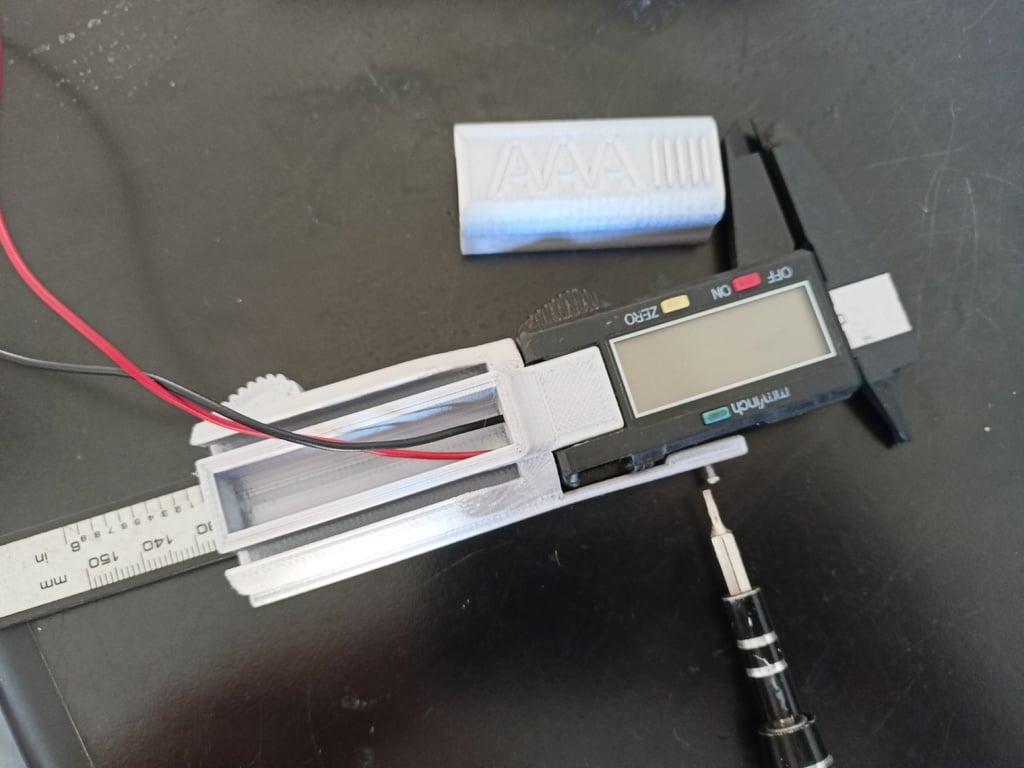

-Grooves are integrated to pass the wires

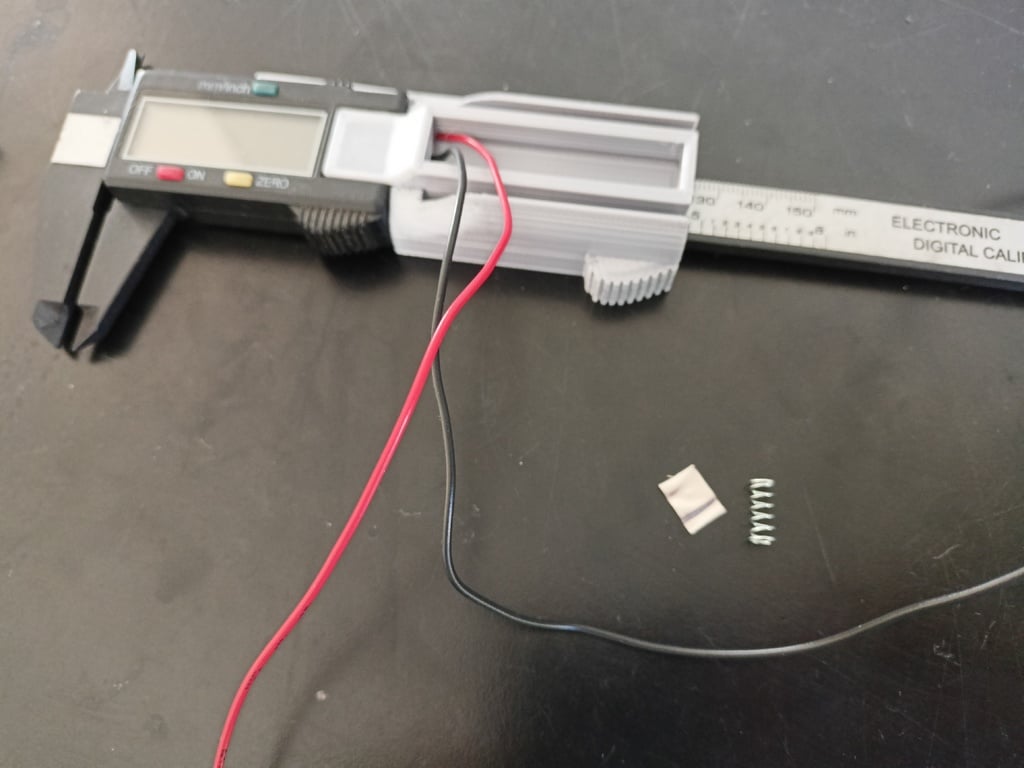

-The red and black wires are directly welded inside they are very easy to weld

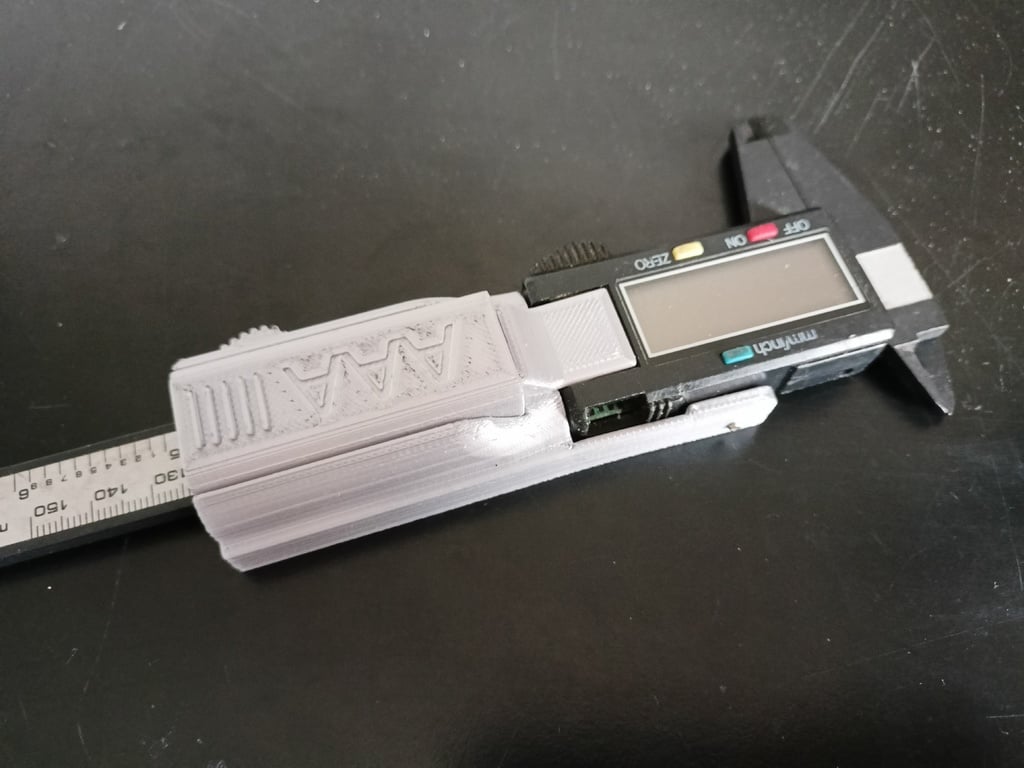

-The small hooks on the printed part must fit under the caliper in the small holes made gently they are fragile; if despite everything you break them it is not very serious it should hold all the same

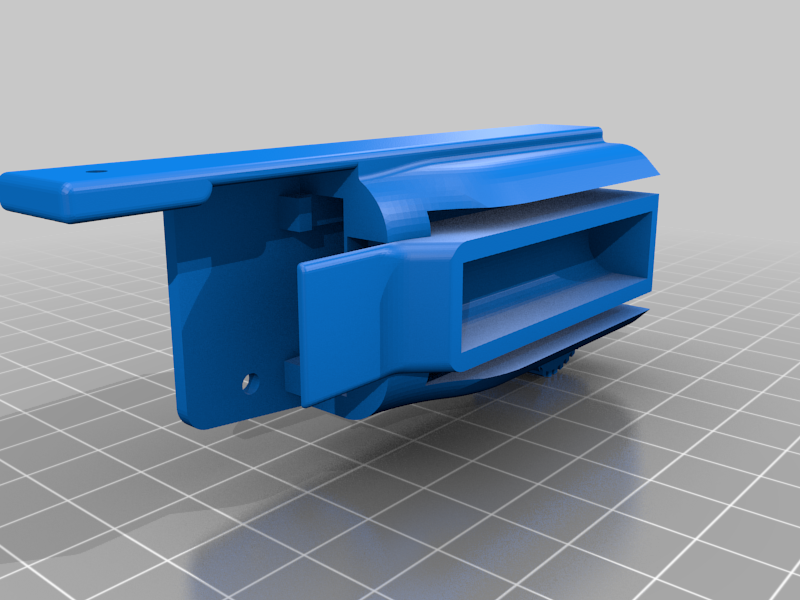

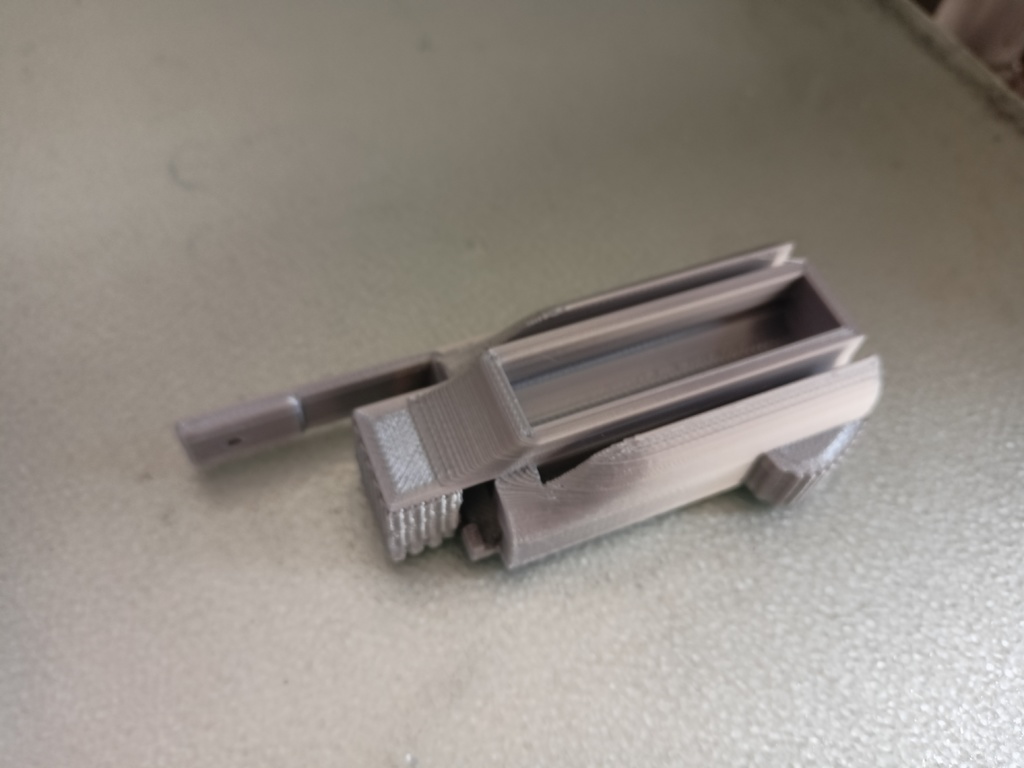

You just need support under the nose of the main piece no other place

The version that I put on thingiverse corrects some small defaults of the version that I printed for me but I did not test it so if there is a problem let me know in comments nevertheless normally everything should work perfectly

Print Settings

Rafts:

No

Supports:

Yes

Infill:

40

Filament:

SUNLU PLA

Category: Machine Tools

(Bản Gcode tốt hơn)

Tiếng Việt:

Tôi không hài lòng với các mẫu có sẵn (quá dễ gãy, thiết kế tệ, v.v.) nên tôi đã quyết định tự tạo ra.

• Bạn chỉ cần hai con vít nhỏ, một lò xo + một miếng kim loại hoặc nhôm nhỏ để tiếp xúc.
• Các rãnh được tích hợp sẵn để luồn dây.
• Dây đỏ và dây đen được hàn trực tiếp bên trong, mối hàn rất dễ thực hiện.
• Các móc nhỏ trên bộ phận in cần phải khớp vào lỗ nhỏ dưới thước cặp. Hãy thao tác nhẹ nhàng vì chúng khá mỏng manh; nếu lỡ làm gãy thì cũng không sao, nó vẫn sẽ giữ được.

Bạn chỉ cần hỗ trợ (supports) ở phần mũi của bộ phận chính, không cần ở đâu khác.

Phiên bản tôi đăng lên Thingiverse đã sửa một vài lỗi nhỏ so với phiên bản tôi tự in. Tôi chưa thử nghiệm nó, nên nếu có vấn đề gì, hãy cho tôi biết ở phần bình luận. Tuy nhiên, mọi thứ lẽ ra phải hoạt động hoàn hảo.

Cài đặt in

Rafts:

Không

Supports:

Có

Infill:

40

Filament:

SUNLU PLA

Danh mục: Dụng cụ cơ khí
