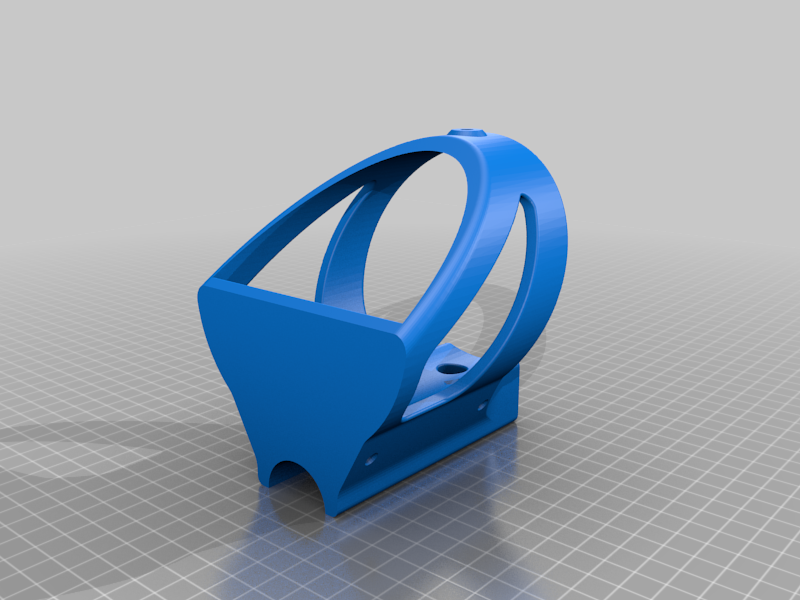

Giá đỡ chai nước xe đạp (1.5L tùy chỉnh) + giá đỡ bơm (remix)

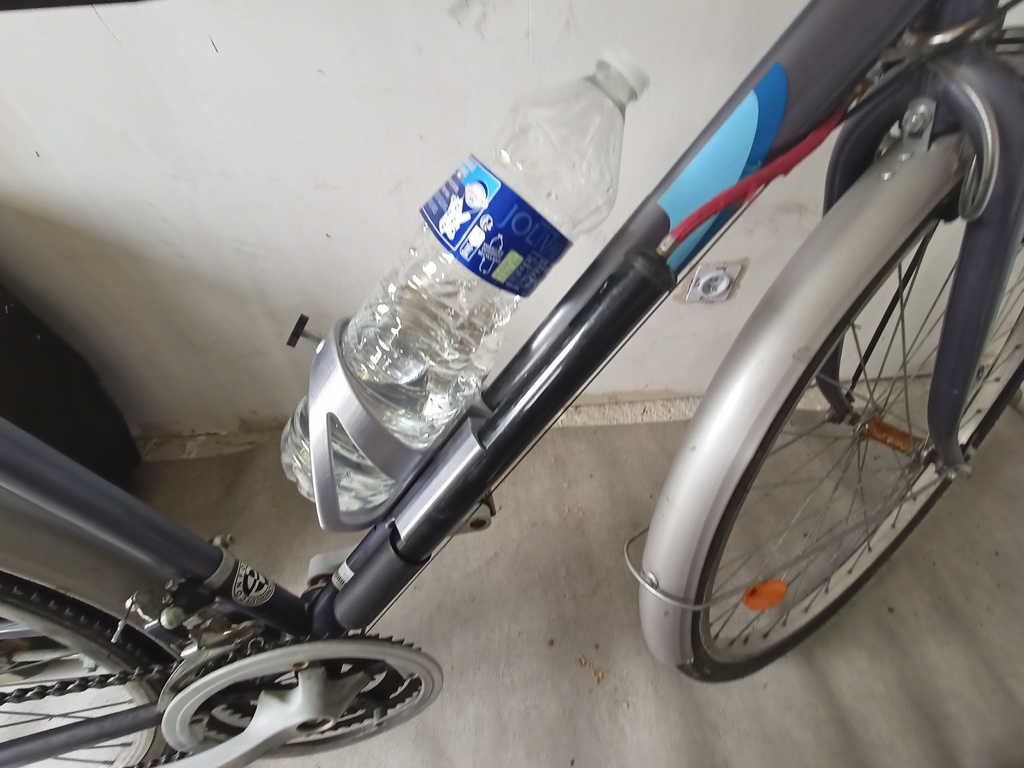

Tui cần cái để giữ chai nước cho xe đạp mà mấy cái có sẵn toàn làm cho chai nước nhỏ chuyên dụng cho xe đạp, còn tui thì muốn xài mấy chai nước 1.5L thông thường tui có sẵn ở nhà.

Nên tui quyết định tự làm cái của riêng mình. Tui làm lại từ đầu nhưng có lấy cảm hứng từ thiết kế của kf6wrw và có cải tiến nhiều lắm nè:

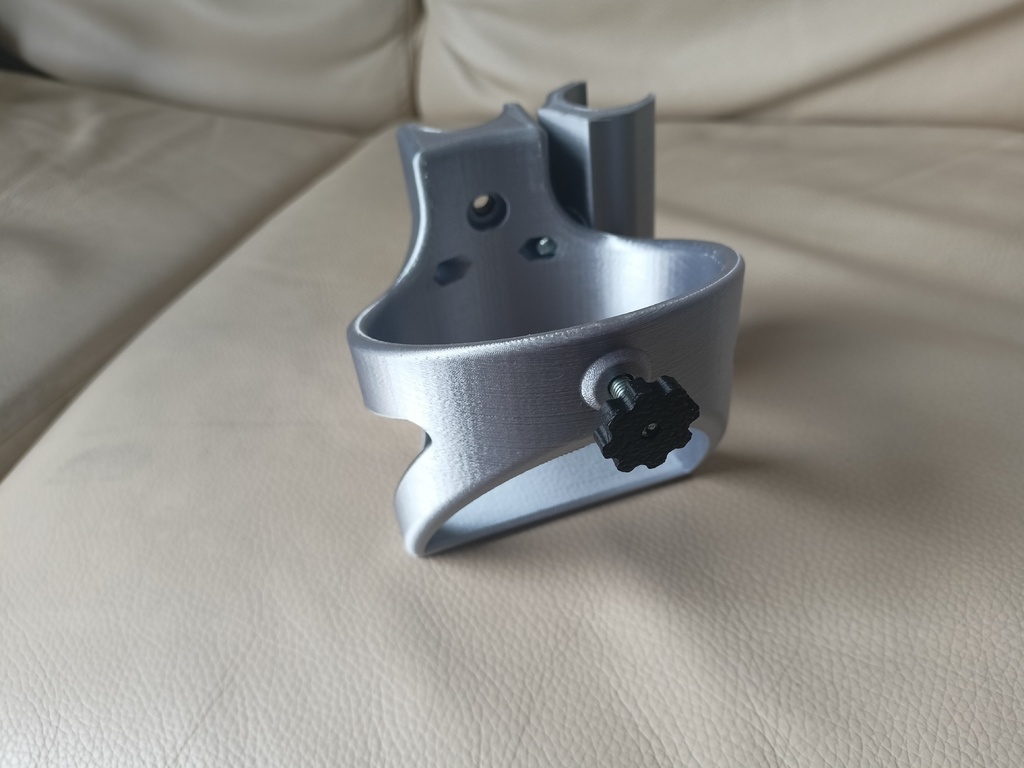

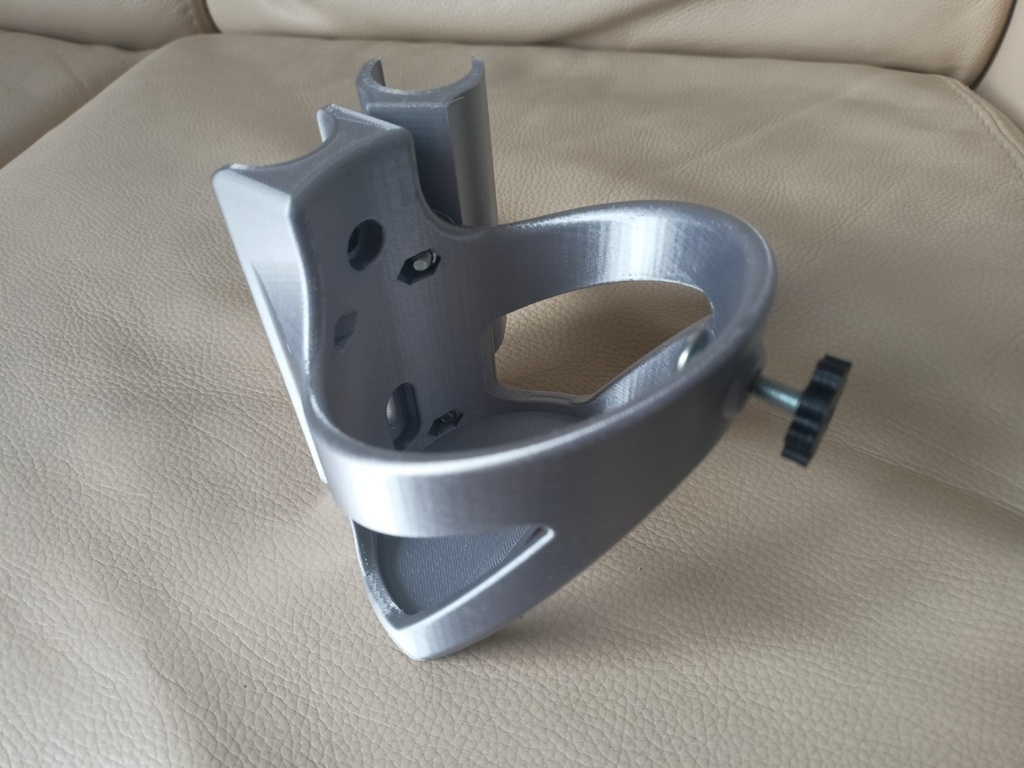

• Đường kính tối đa 90mm, có thể chỉnh được bằng con vít có núm vặn, giúp chỉnh kích cỡ và cố định chai nước chắc chắn, xài được cho mọi loại chai, kể cả chai 1.5L thông thường.

• Tui cũng có thêm lỗ ở hai bên của đế giữ (khoảng cách tiêu chuẩn 63mm) để mấy bà có thể gắn thêm đồ tùy thích.

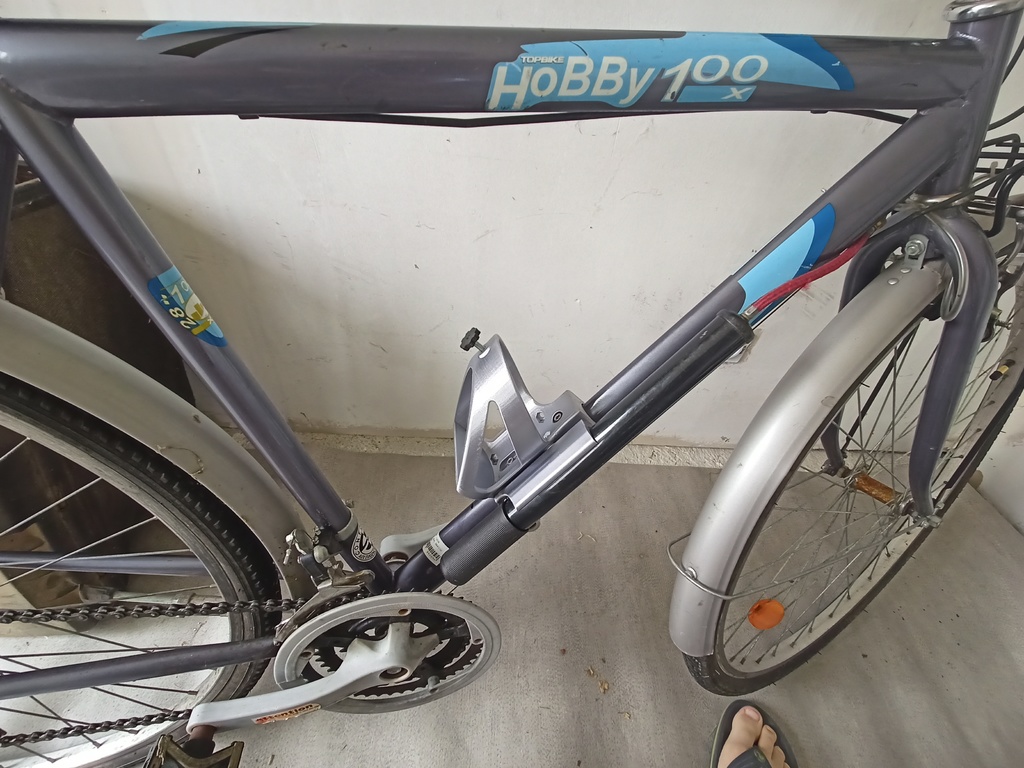

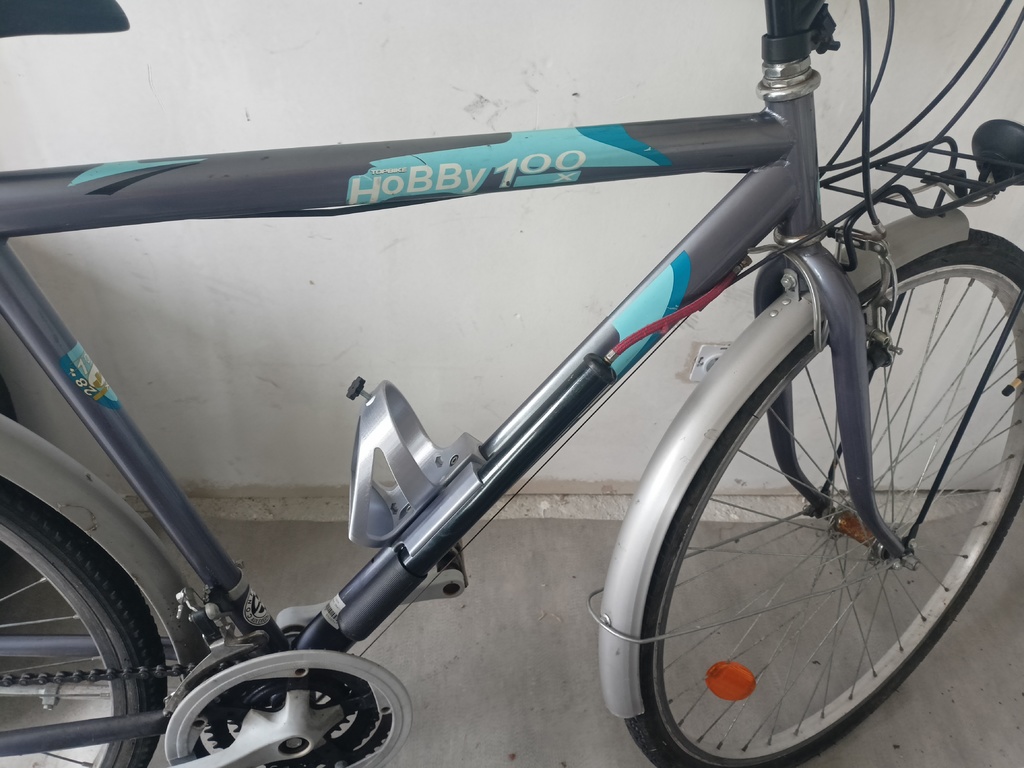

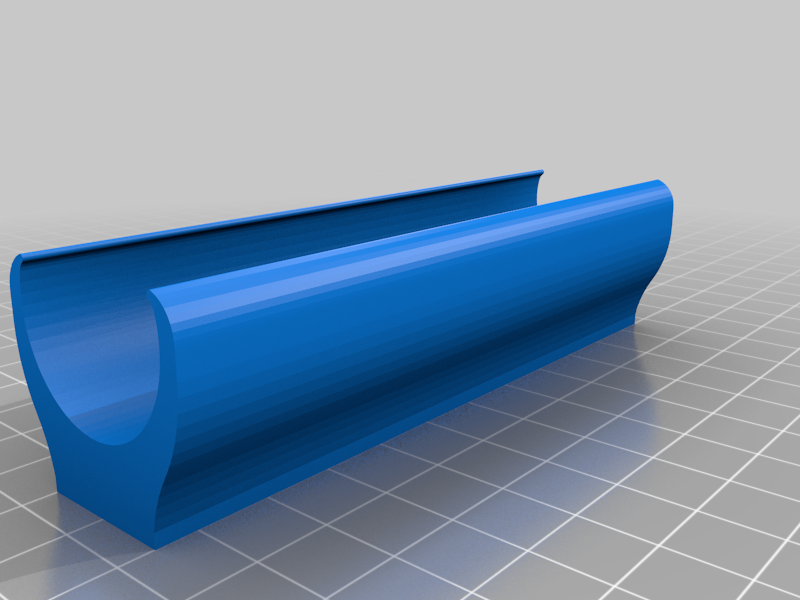

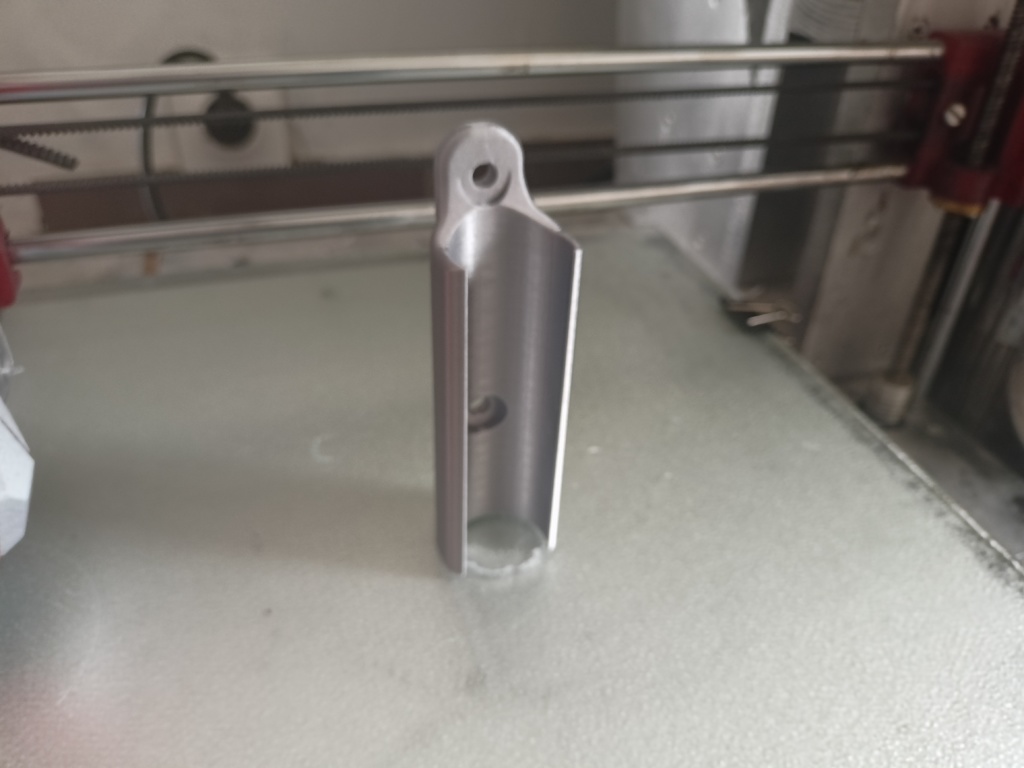

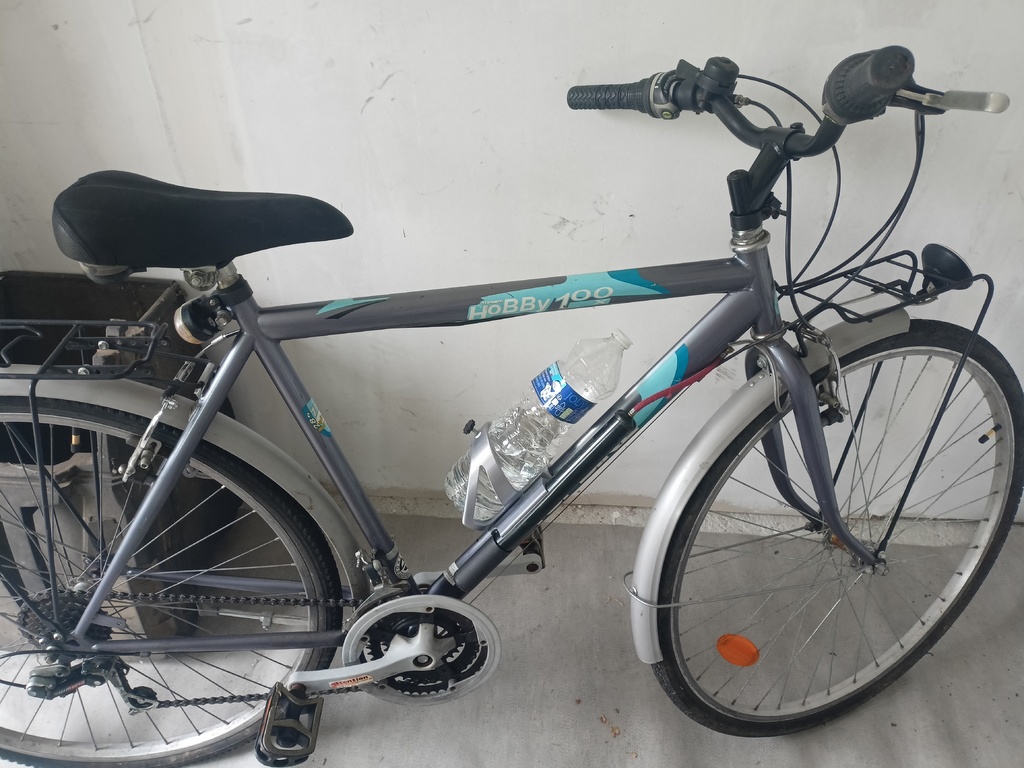

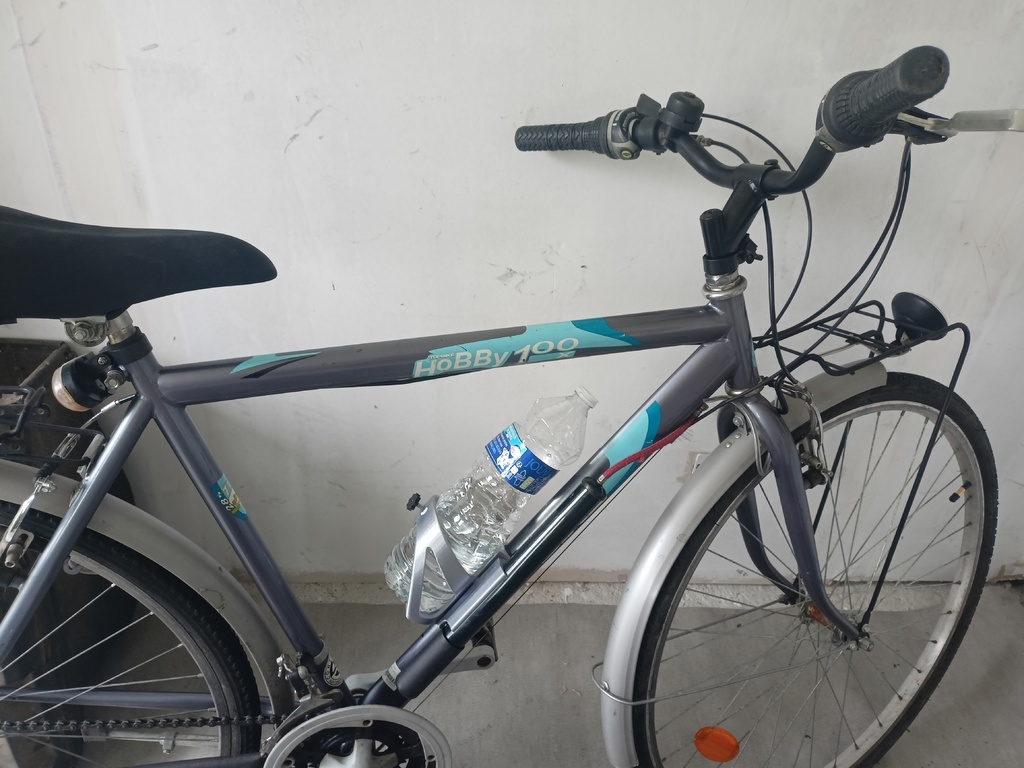

Ví dụ, tui có gắn thêm đế giữ cho bơm tay bên phải (có luôn file cho cái đế này luôn nha).

• Mấy lỗ để gắn đế giữ lên xe đạp cũng cách nhau 63mm, nhưng có dung sai cộng trừ 10mm để phù hợp với mọi loại xe đạp.

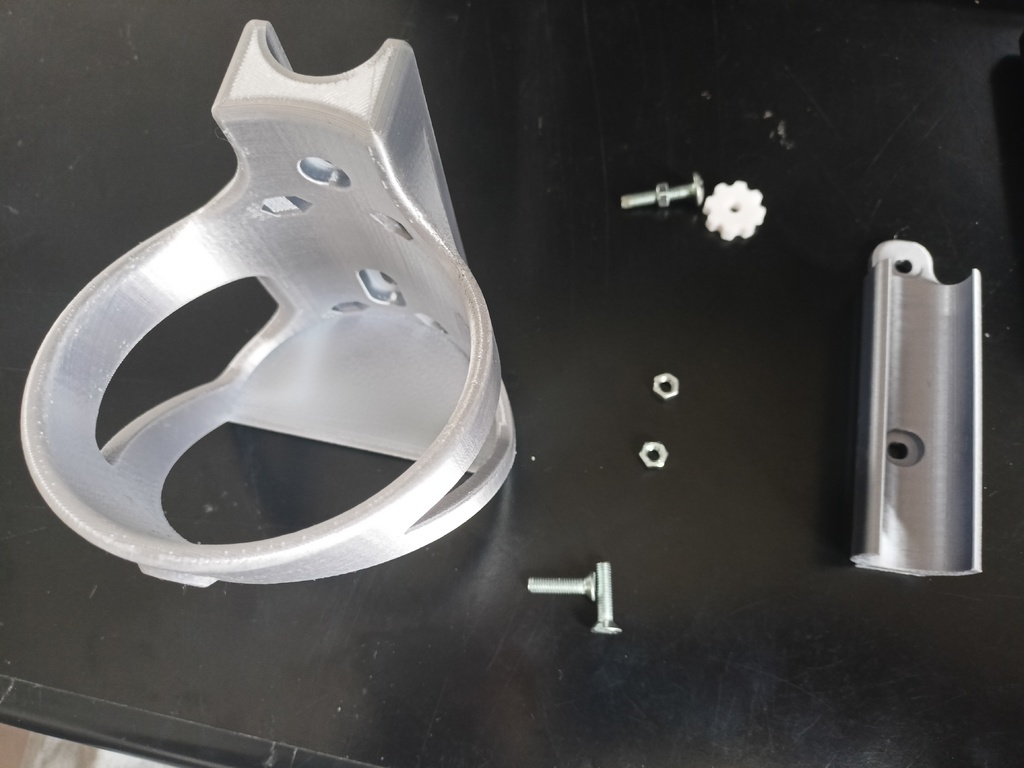

Mấy bà sẽ cần:

• 2 con vít M5 (dài 10-15mm) để gắn đế giữ lên xe đạp.

• 2 con vít M5 (khoảng 15mm) + 2 con đai ốc M5 nếu mấy bà muốn gắn thêm đế giữ cho bơm xe đạp.

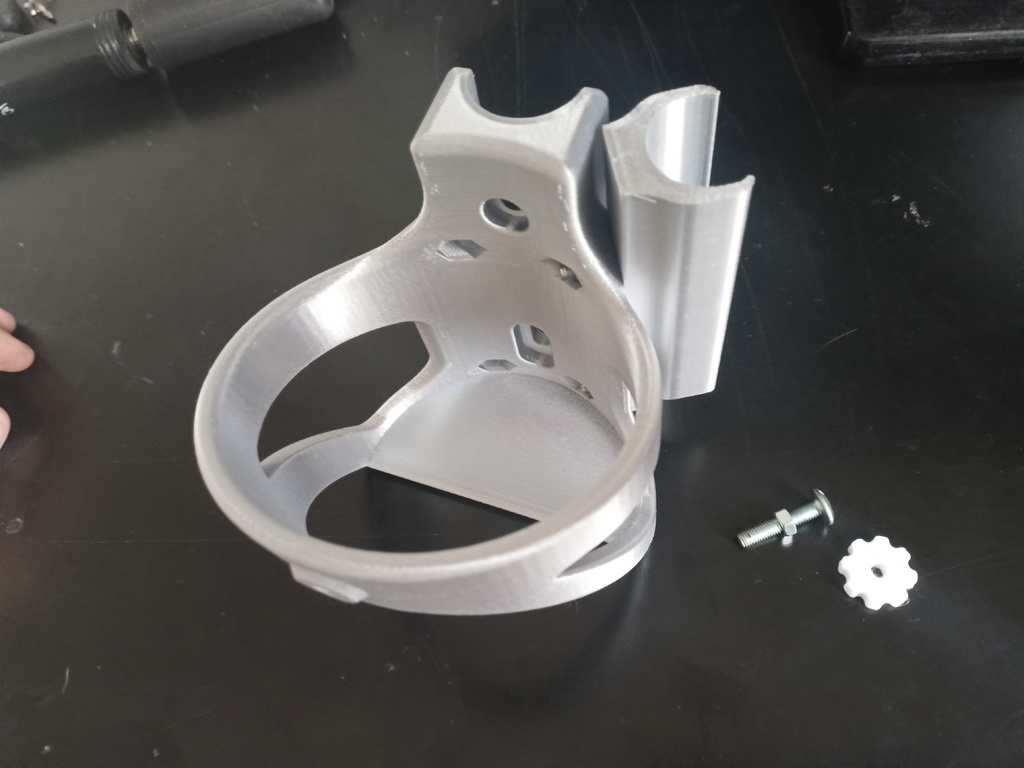

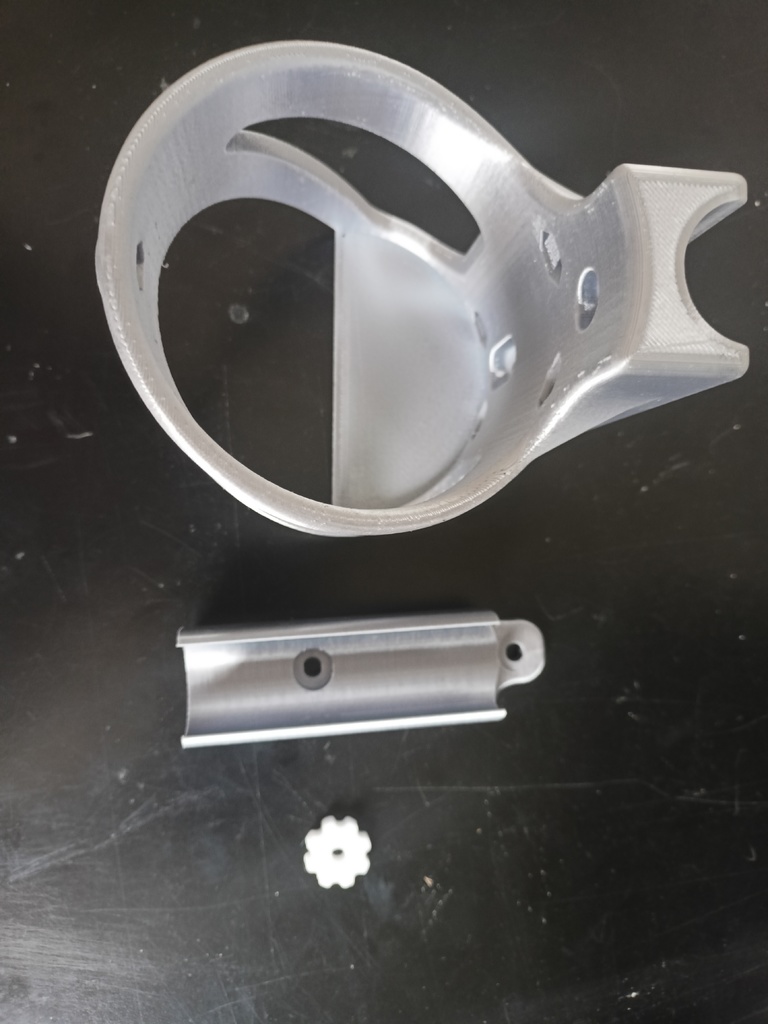

• 1 con vít M5 (khoảng 20-25mm) có đầu tròn để không làm trầy chai, nếu mấy bà muốn gắn thêm vít điều chỉnh có núm vặn + 1 con đai ốc M5.

Độ dung sai khá lớn nên chắc không có vấn đề gì đâu, nhưng nếu thấy lỏng quá thì mấy bà có thể nhỏ keo xung quanh con đai ốc điều chỉnh nha.

Có file build cho mấy bà nào muốn sửa đổi thêm nè.

Nếu thấy hữu ích thì nhớ cho tui biết nha, vui lắm đó, cảm ơn nhiều.

Cài đặt in

Thương hiệu máy in:

Prusa

Máy in:

Prusa Clone

Rafts:

Không

Supports:

Không

Độ phân giải:

0.2

Infill:

30

Nhựa in: SUNLU pla xám

Ghi chú:

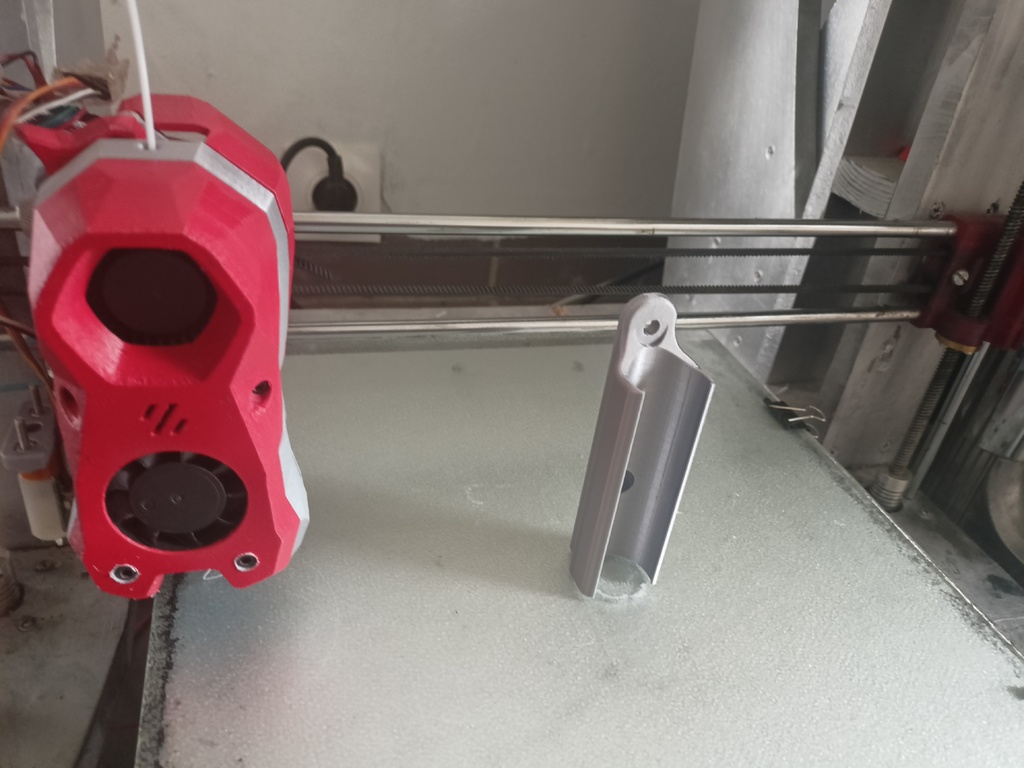

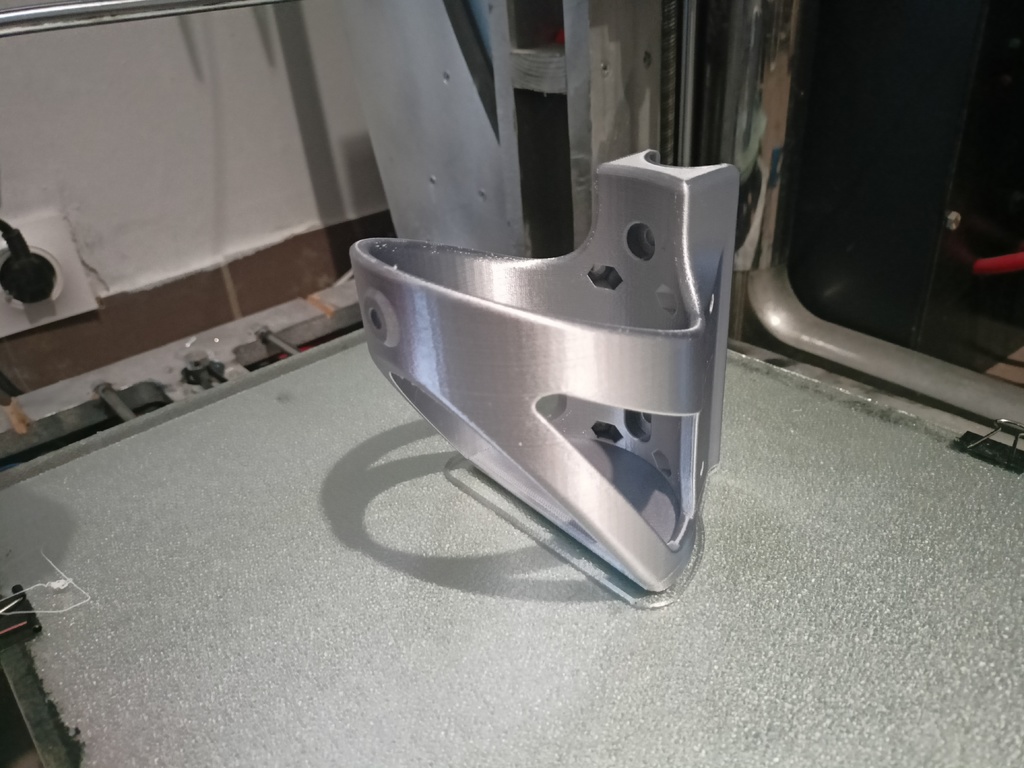

Không cần support In tất cả theo chiều dọc như hình 4 perimeters để chắc chắn
