Mở file: Pin AEG 14.4V in 100% hoạt động, có bản vẽ EN/FR
Bị bể cục pin máy khoan AEG 14.4V, mình đã vẽ lại bản thiết kế chi tiết cho cục pin và hệ thống cơ khí bên trong. Cục pin này hoạt động y như pin zin, có nút bấm hai bên để tháo pin. Cần 3 vít 3x10 và 4 vít gỗ 3x30, cùng 4 lò xo đường kính 6mm. Pin hoạt động 100% và có thể tương thích với nhiều model AEG khác.
Mô tả
VI:
Chào mọi người, mình bị bể cục pin của máy khoan AEG 14.4V nên mình quyết định làm bản vẽ cho nó.

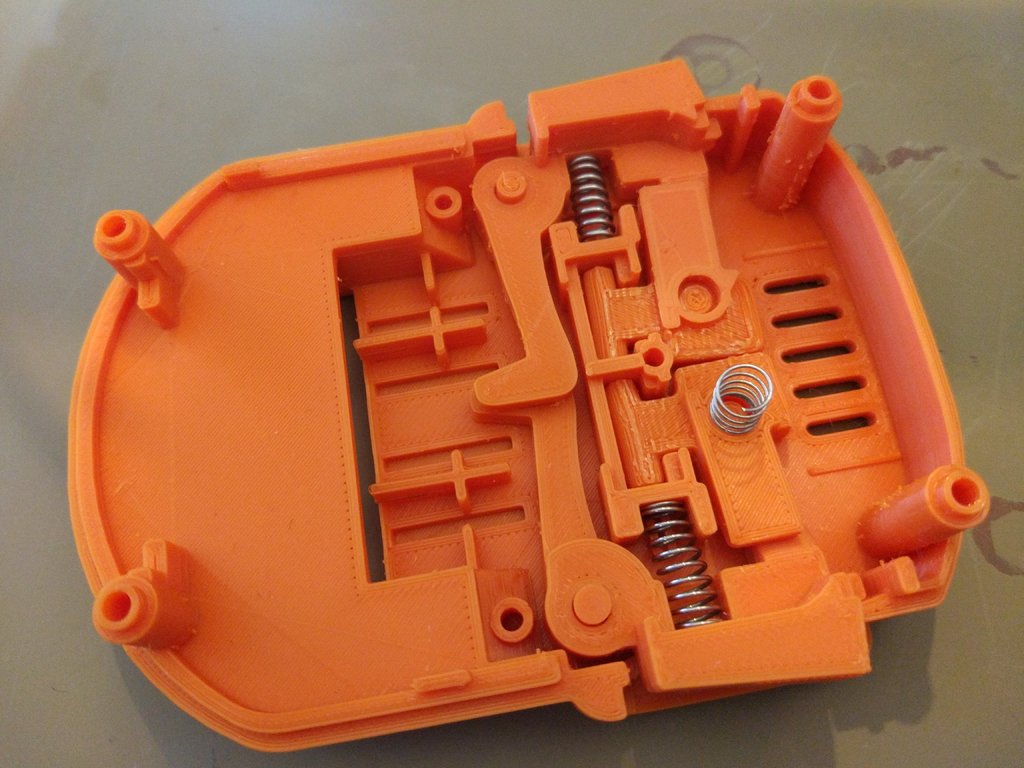

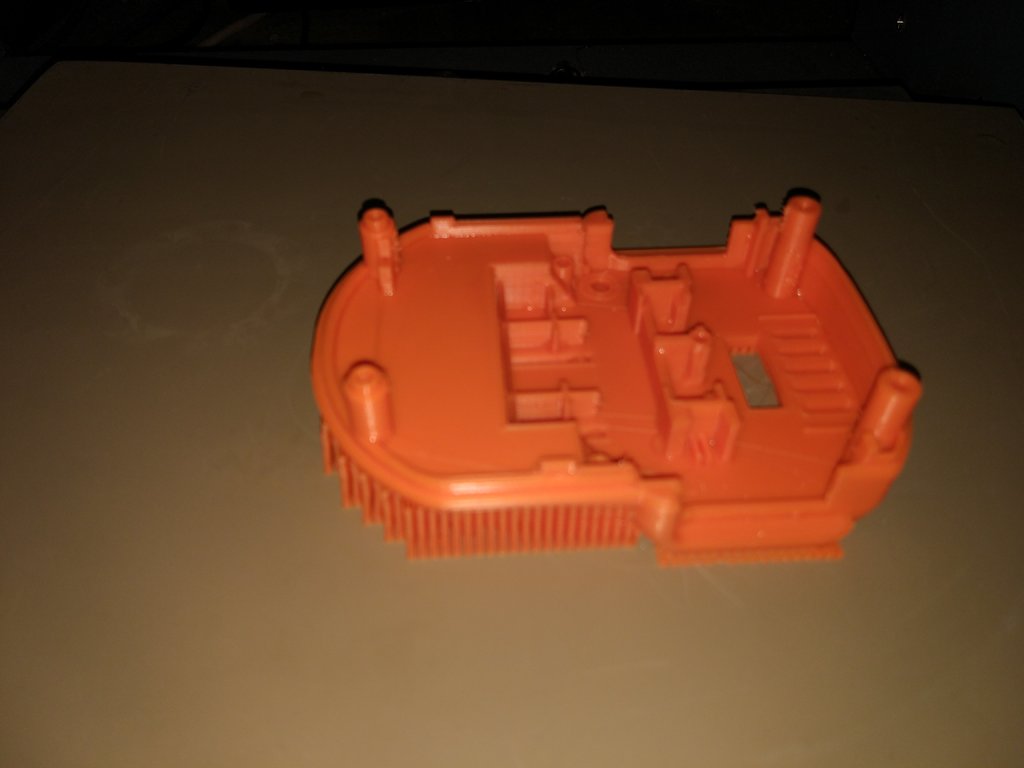

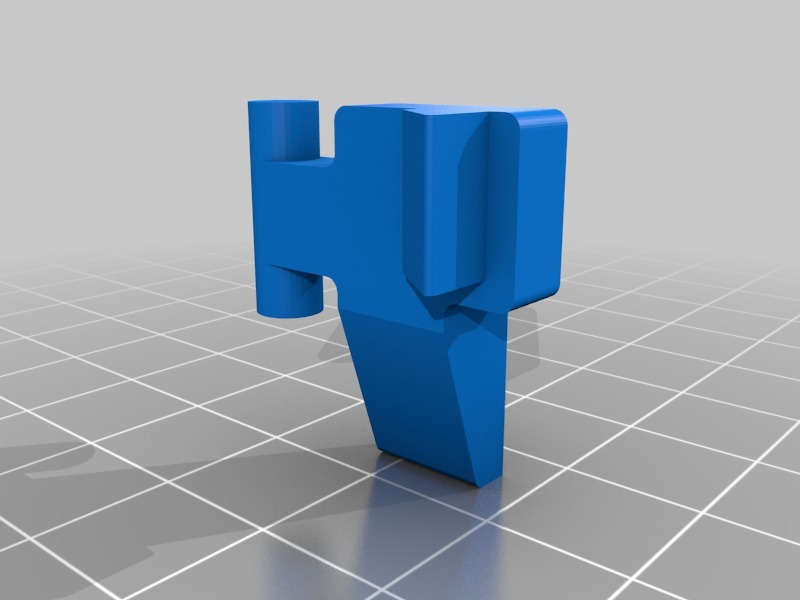

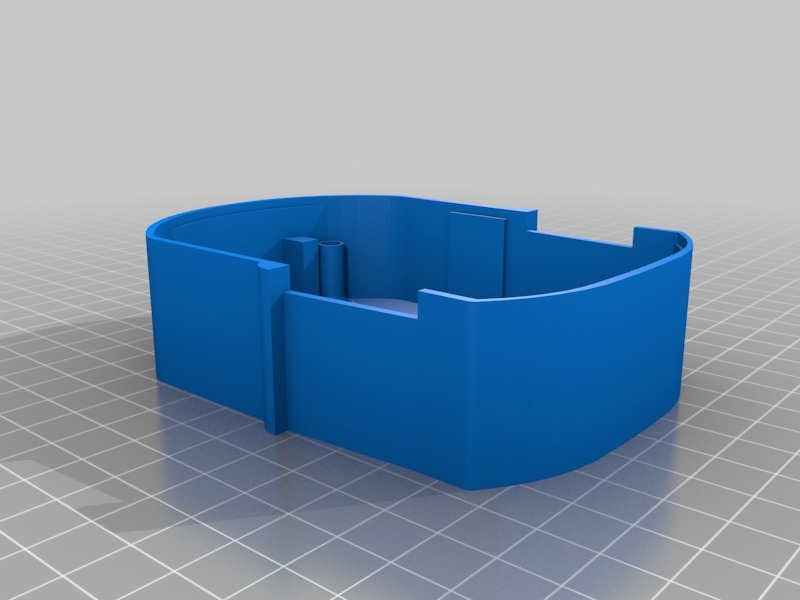

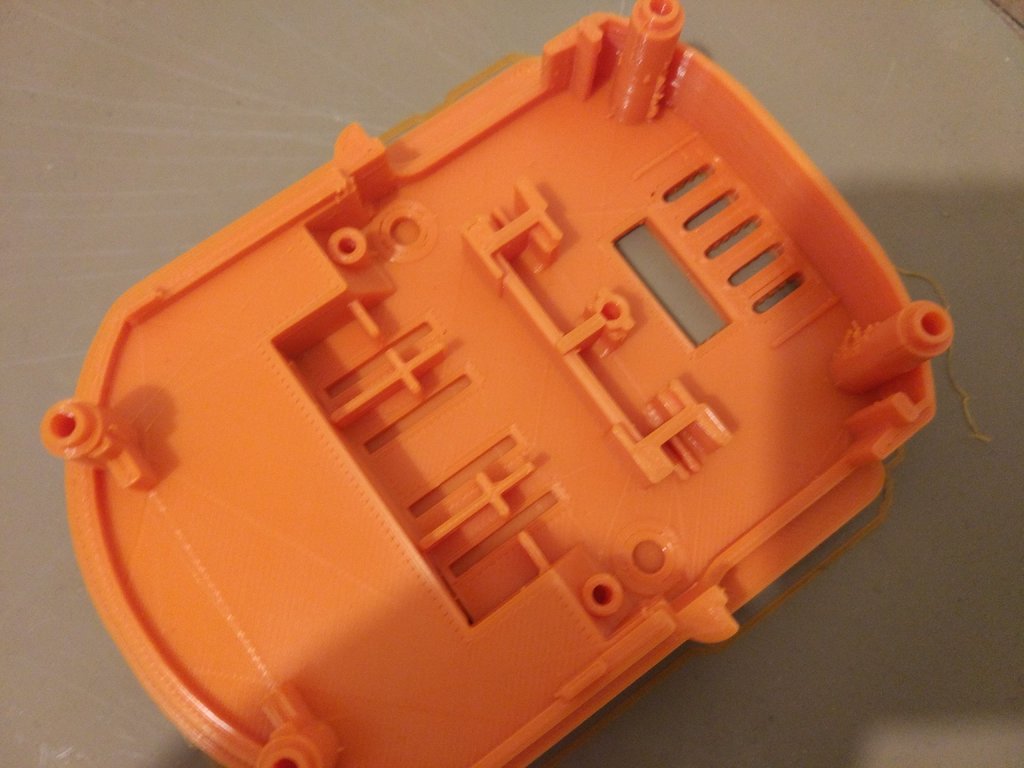

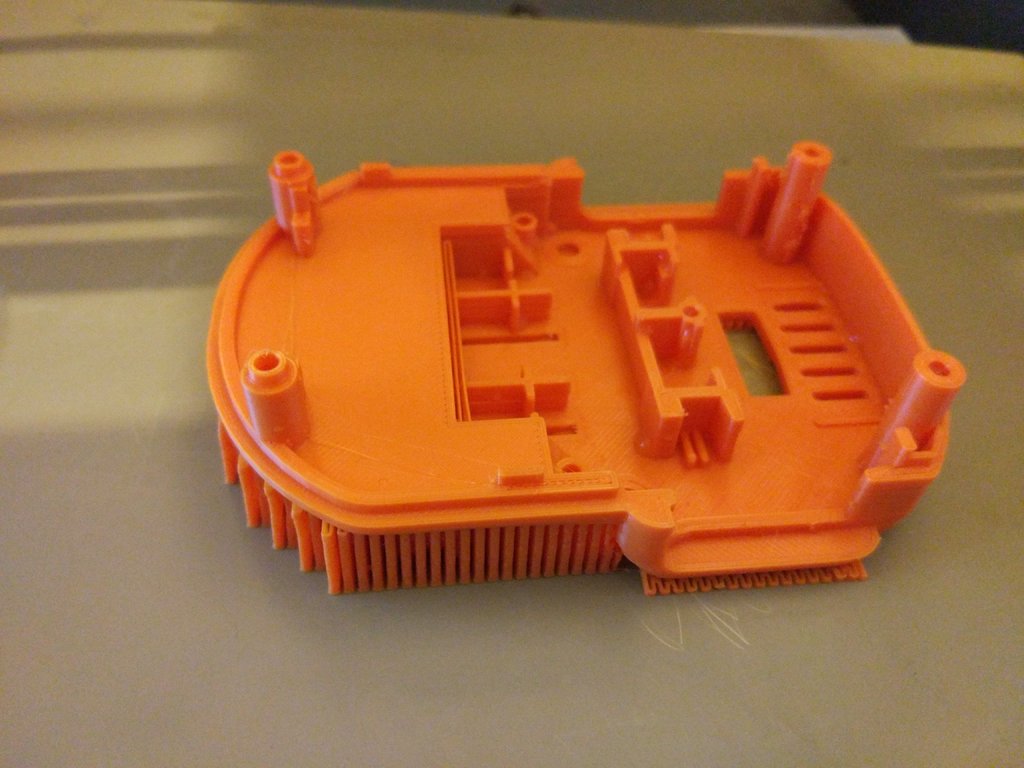

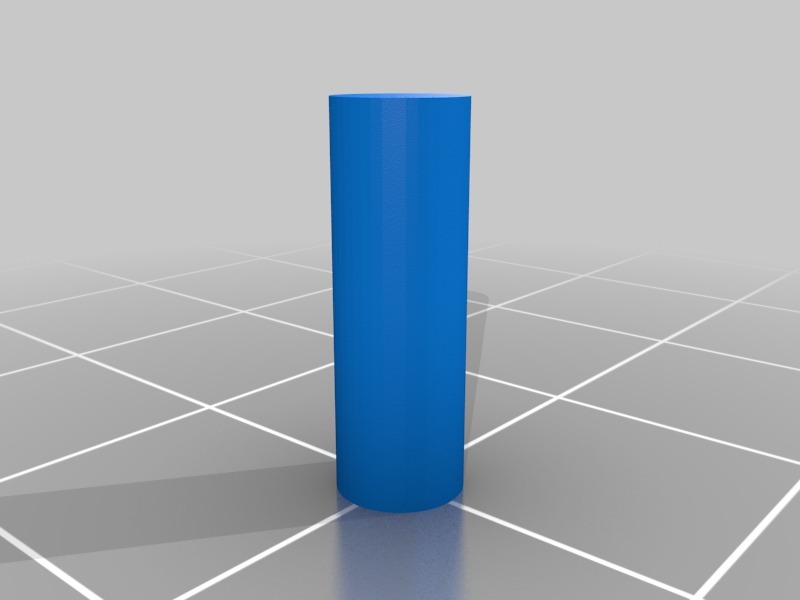

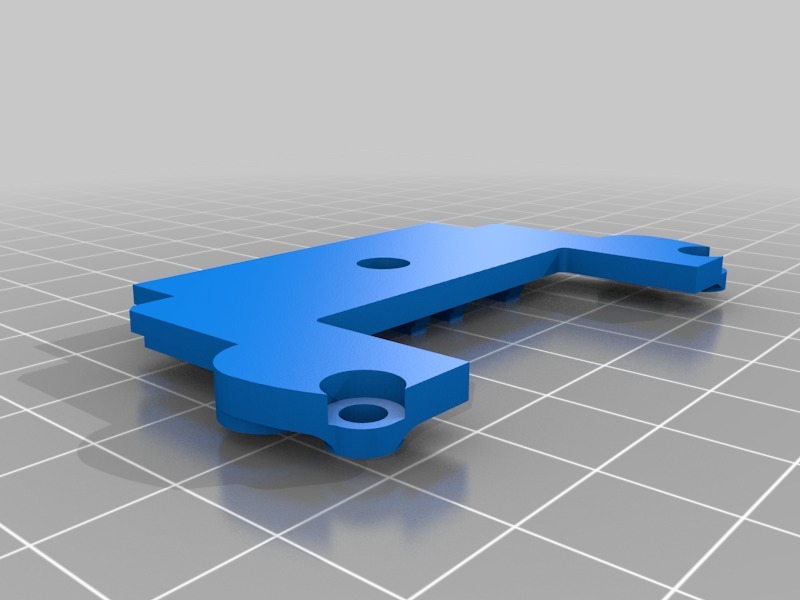

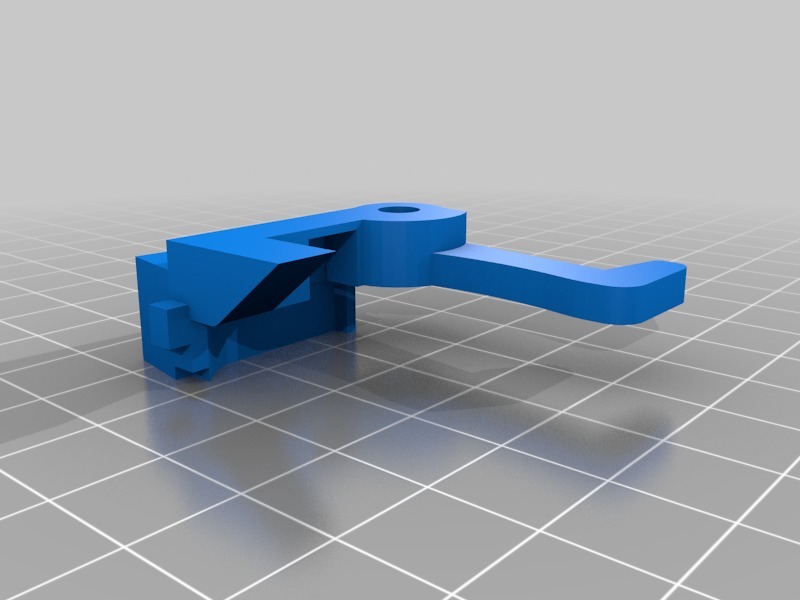

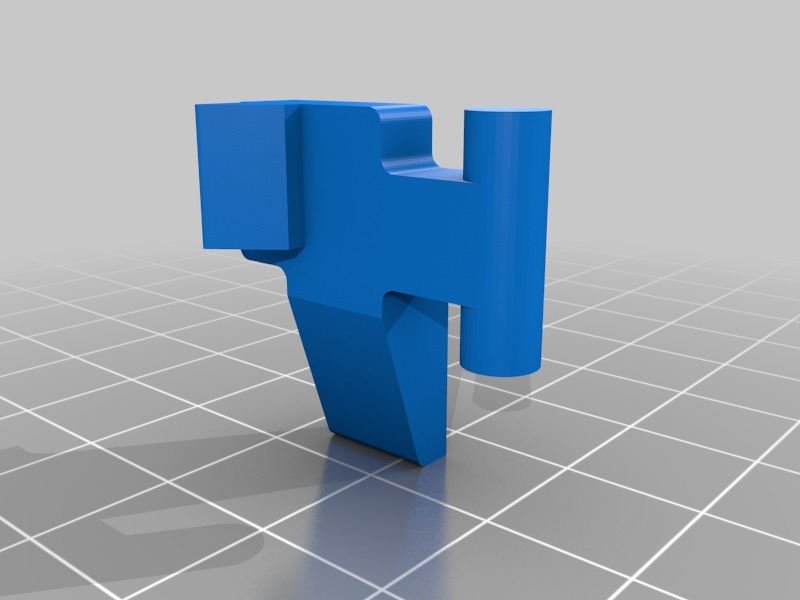

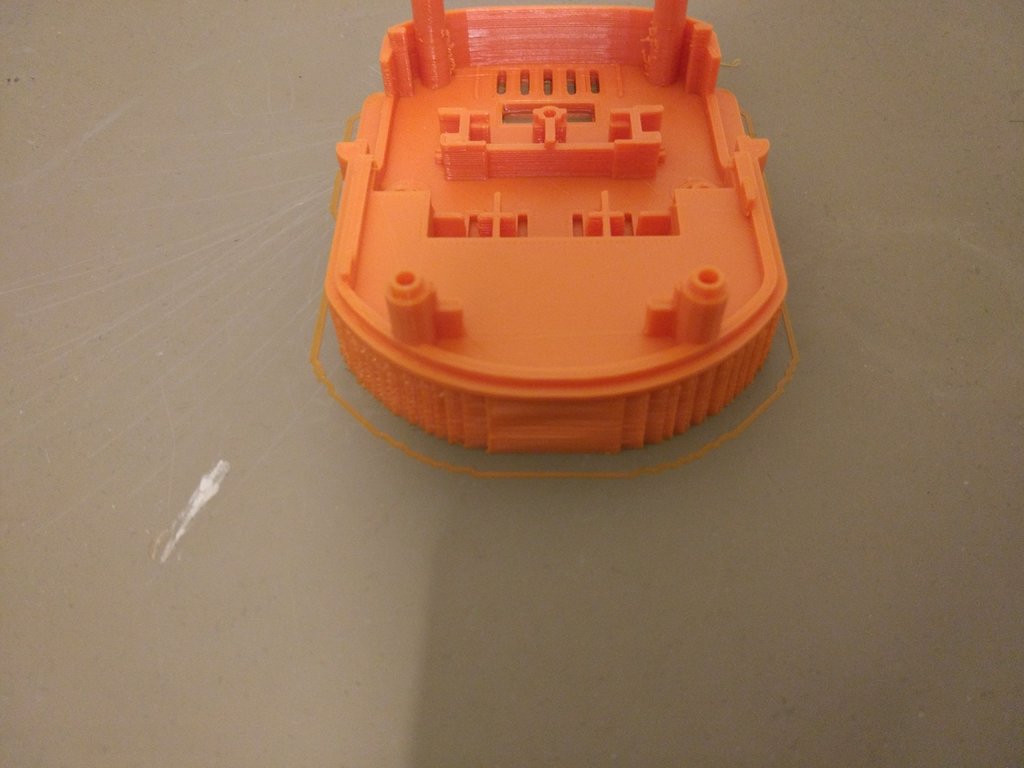

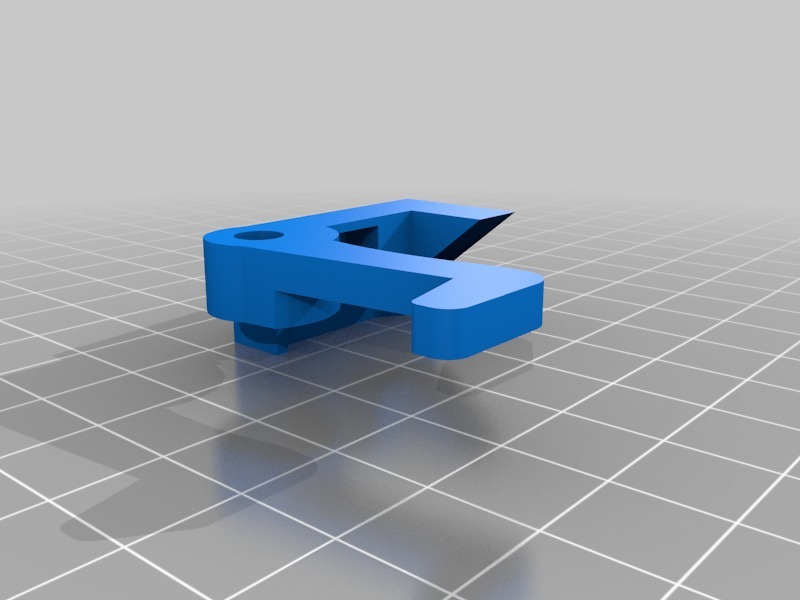

Cục pin và toàn bộ hệ thống "cơ khí" bên trong đều được vẽ lại.

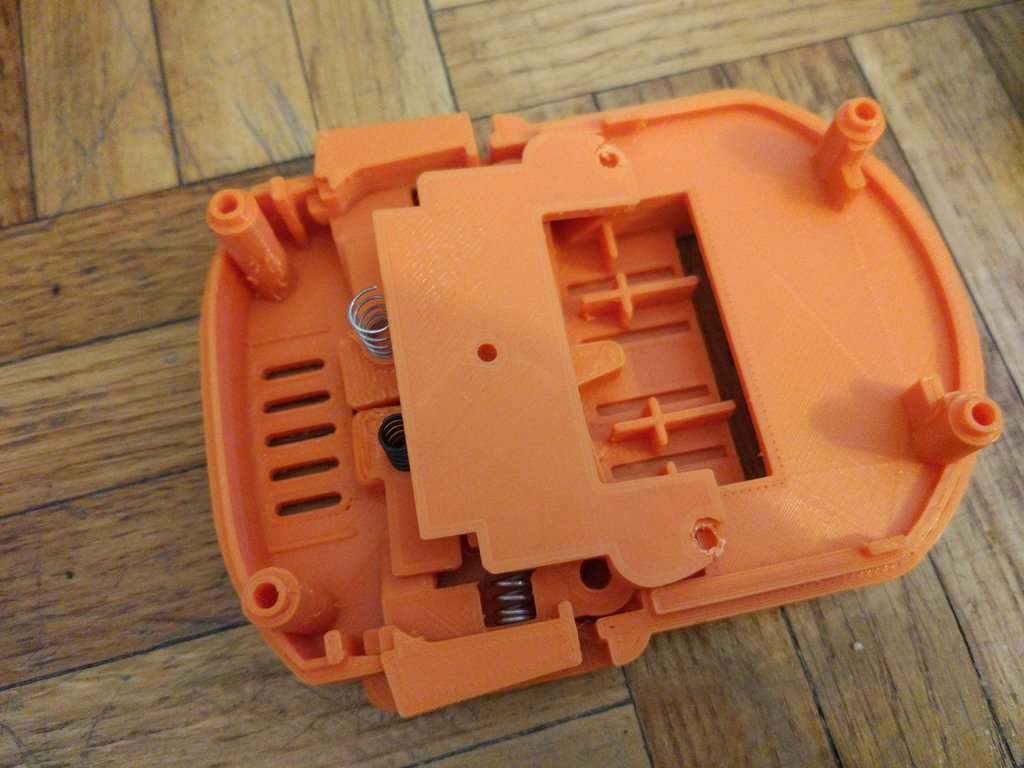

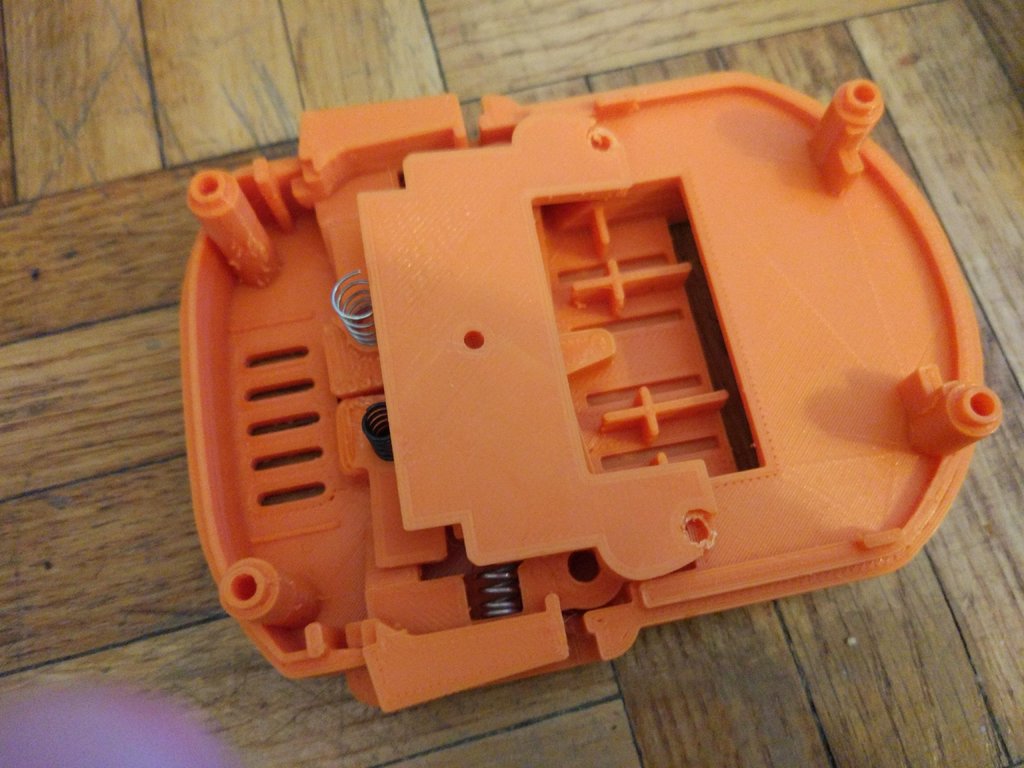

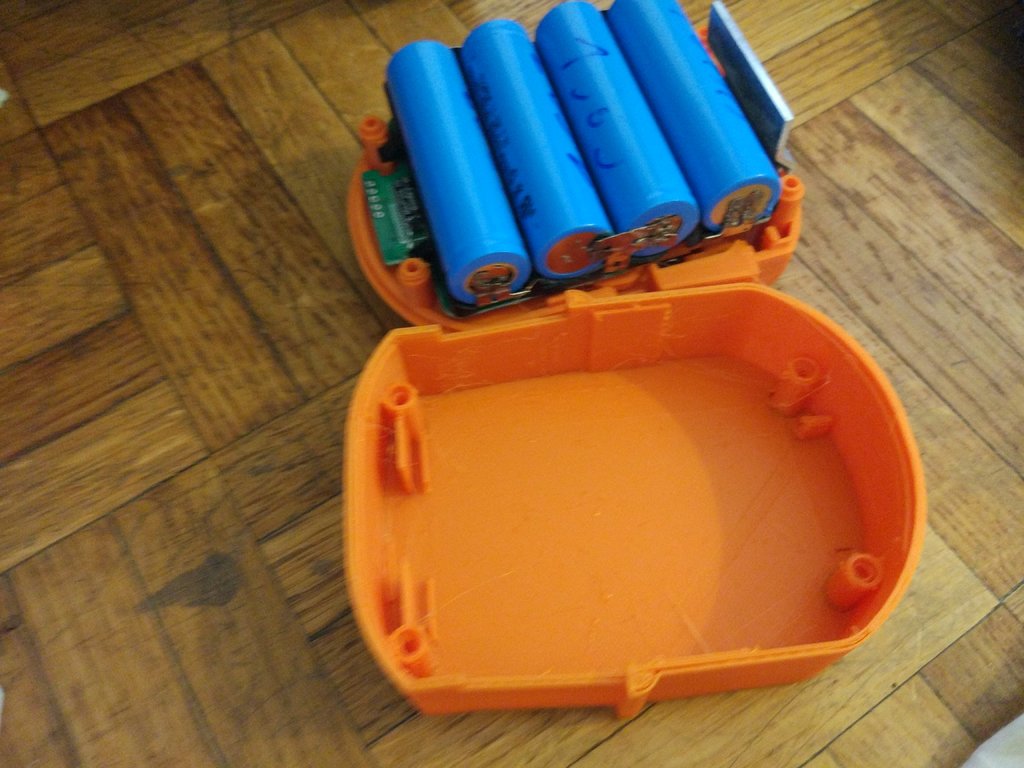

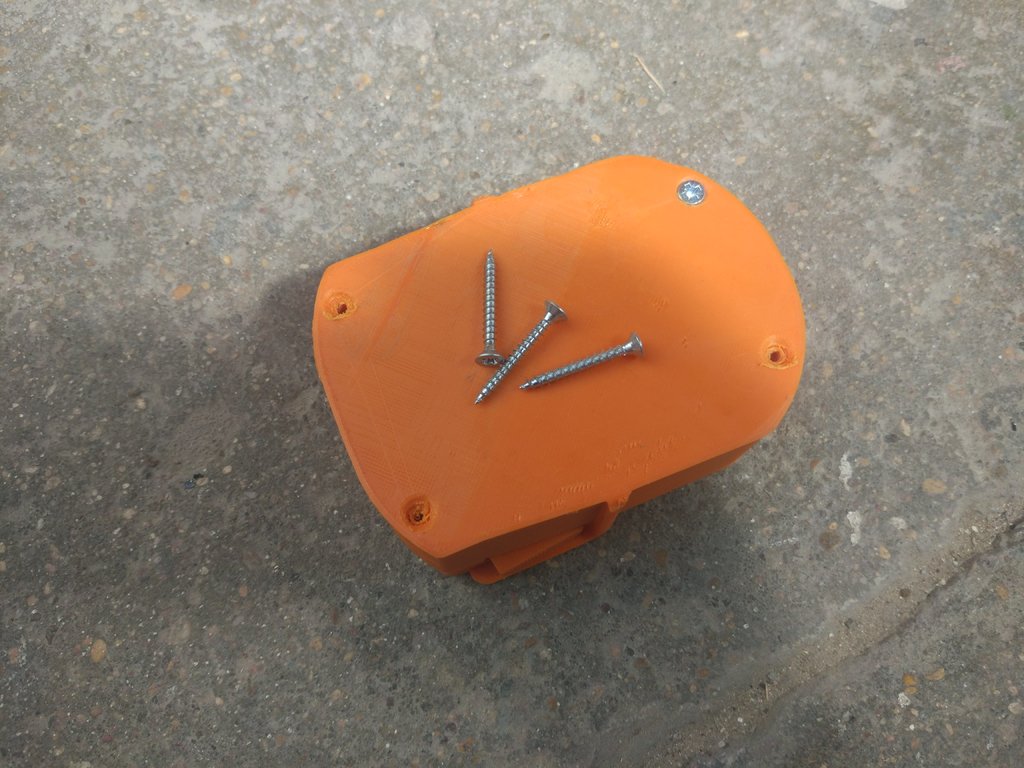

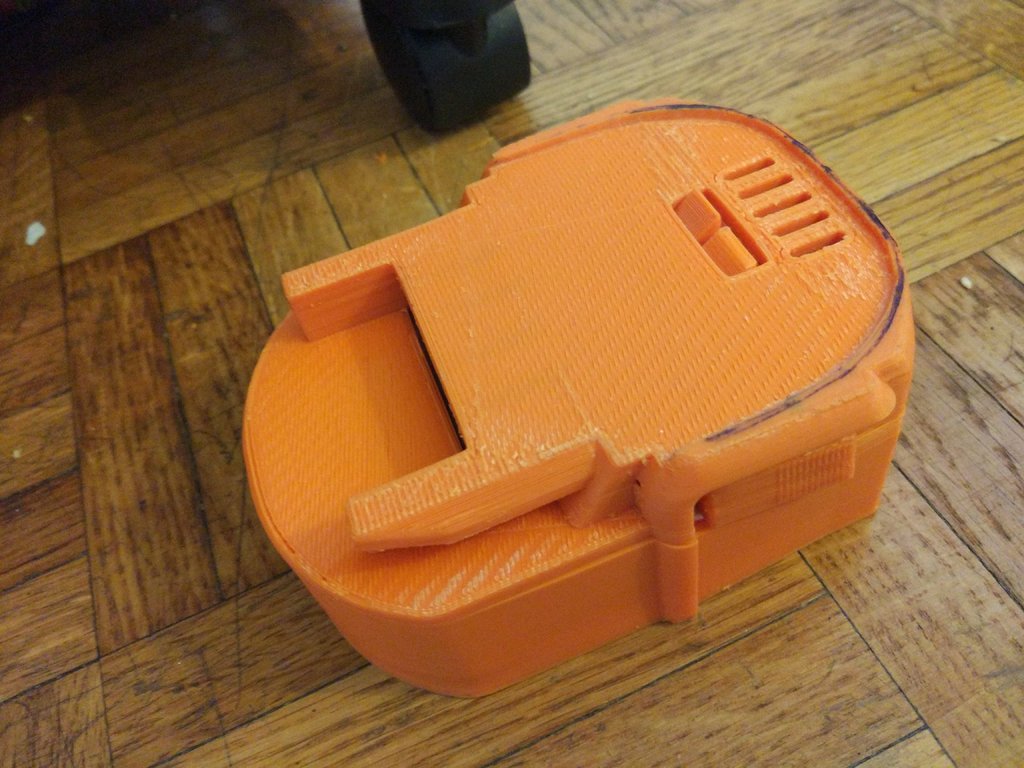

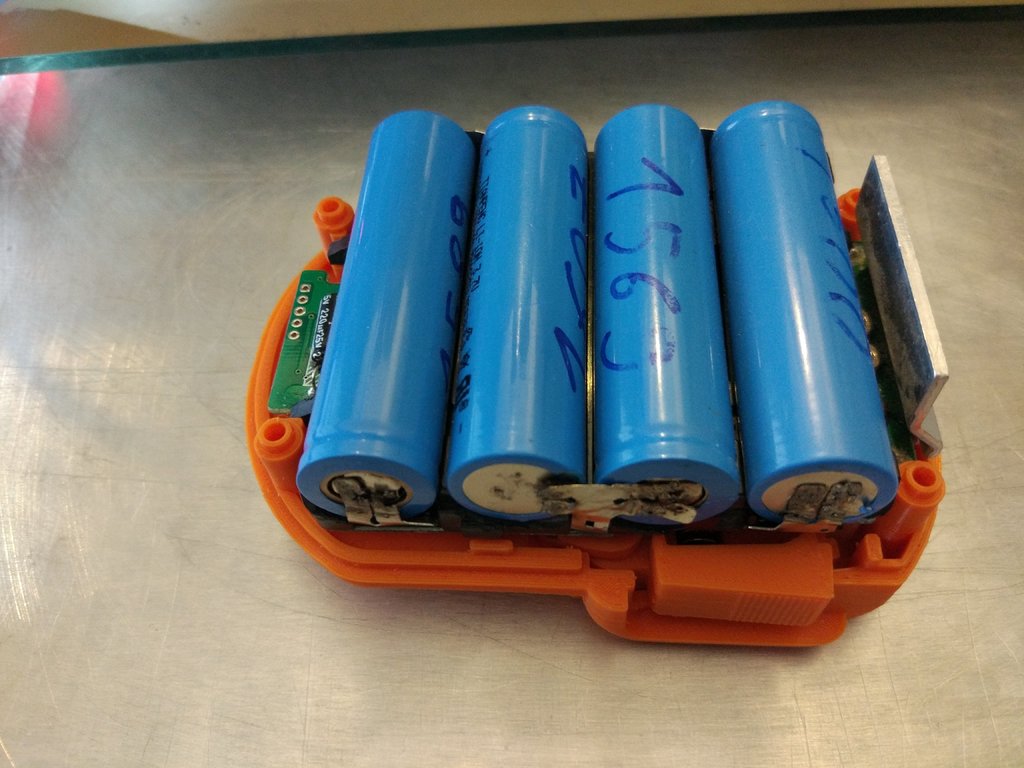

Do đó, cục pin hoạt động như một cục pin zin, có nút bấm hai bên để tháo pin.
Mọi người sẽ cần:
- 3 con vít 3x10 đầu tròn, không quá cao (thường là loại tiêu chuẩn)
- 4 con vít gỗ cỡ 3 (mình đoán vậy) dài 30mm
- và 4 lò xo đường kính khoảng 6mm (lấy đại loại nào có sẵn là được ^^)
Cục pin hoạt động 100% nhưng có thể mình sẽ chỉnh sửa nhỏ trong tương lai.

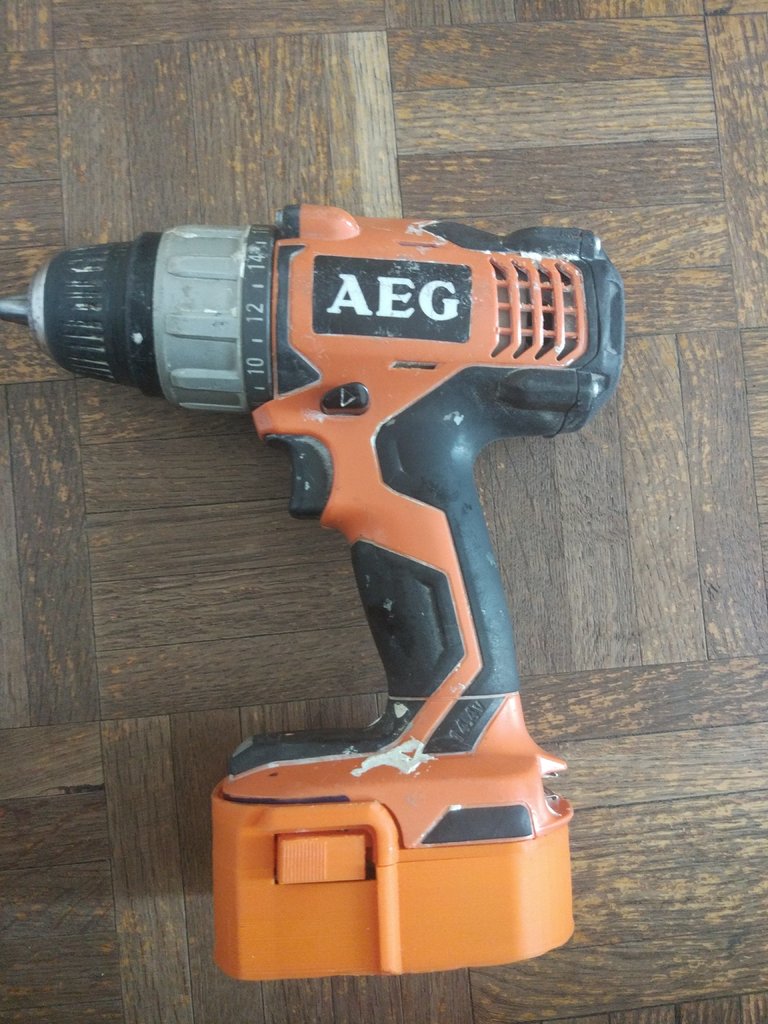

Mình vẽ cục pin này cho máy AEG BS 14c và nó hoạt động hoàn hảo, nhưng nó cũng có thể tương thích với các model sau:
AEG BS 14 C, BS 14 X, BS14C, BS14X, BSB 14G, BSS 14 - L1430R, L1414, L1414R, L1415, L1415
Thêm một chi tiết nhỏ, mình đã tốn khá nhiều thời gian để vẽ cục pin này, nên một lời cảm ơn hay thả tim nếu bạn thích sẽ không thừa đâu nhé ^^
