File Mở: 2 Đầu phun e3dv6 Kèm BLTouch, Quạt Kép và Đèn cho Máy itopie, Prusa...
Bản thiết kế mở cho phép in 2 đầu phun e3dv6 cùng lúc với BLTouch, quạt kép và đèn LED. Có thể điều chỉnh độ cao đầu phun, dễ in hơn và sử dụng ốc M4x20. Phù hợp cho các máy như Prusa Clone. Tác giả cũng chia sẻ kinh nghiệm cá nhân về việc setup offset và thử nghiệm các giải pháp khác.
Mô tả

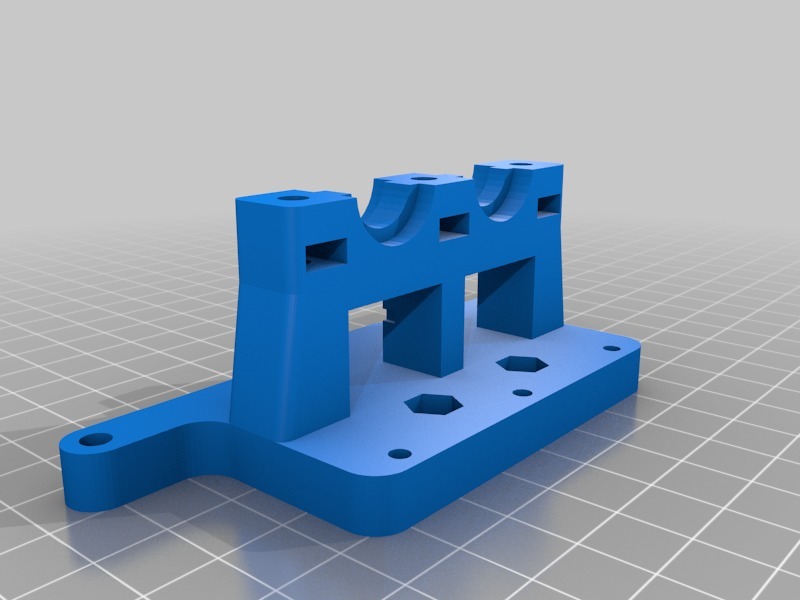

30/03/2019: Sửa lỗi trên file base mount và capot

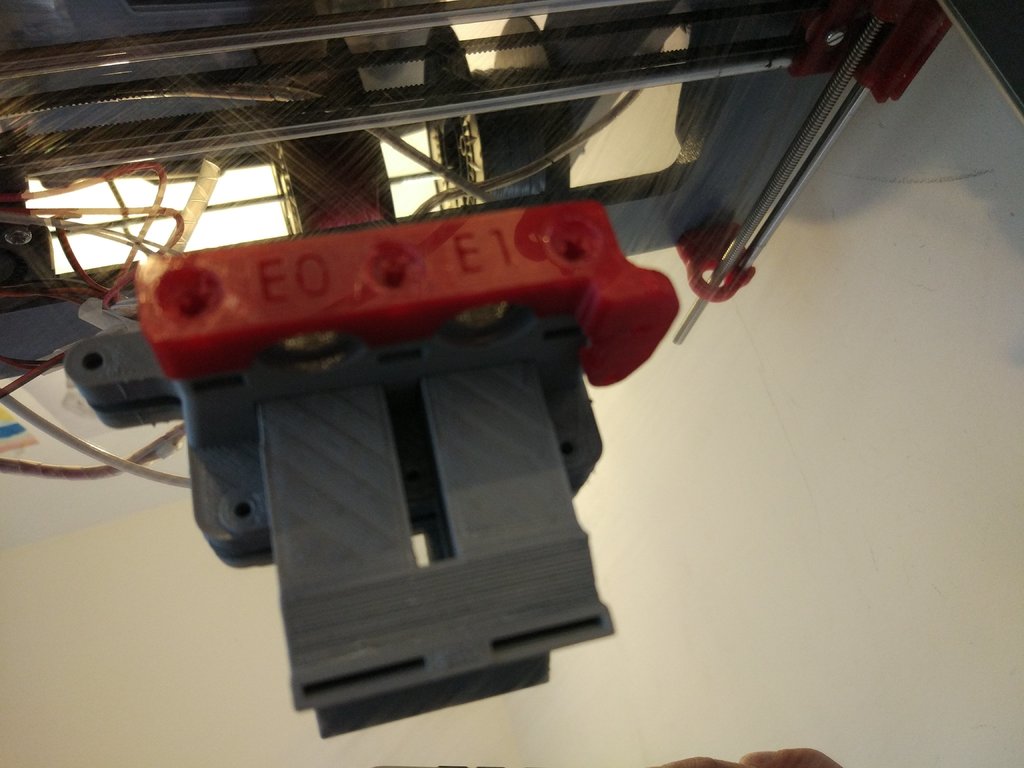

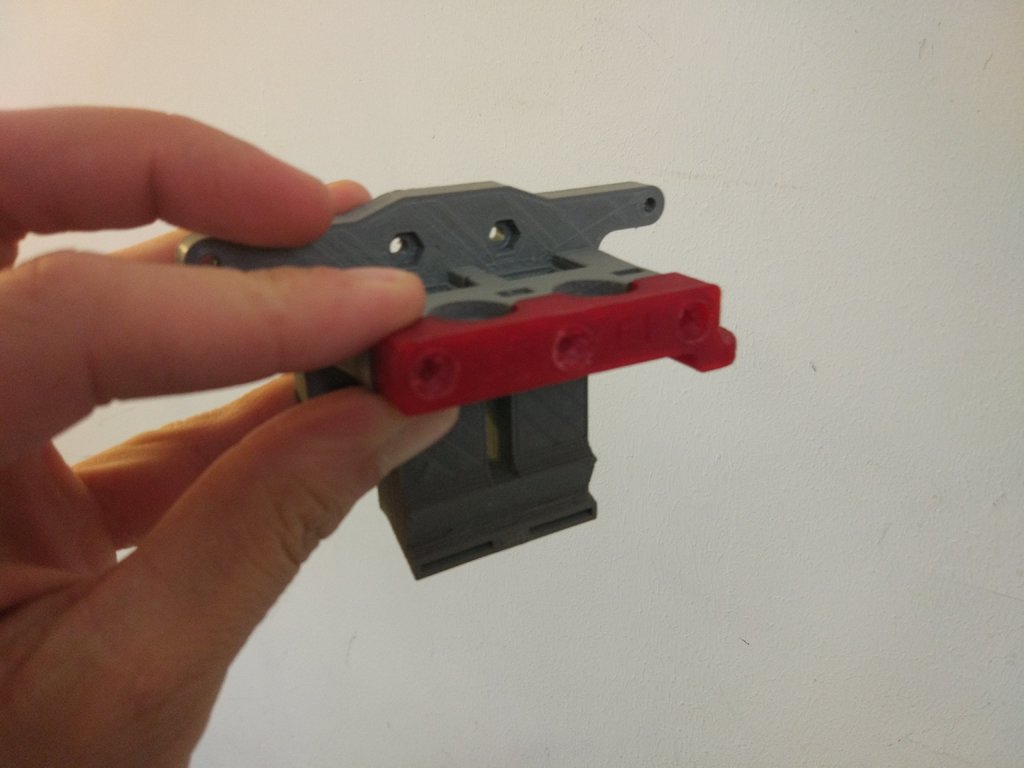

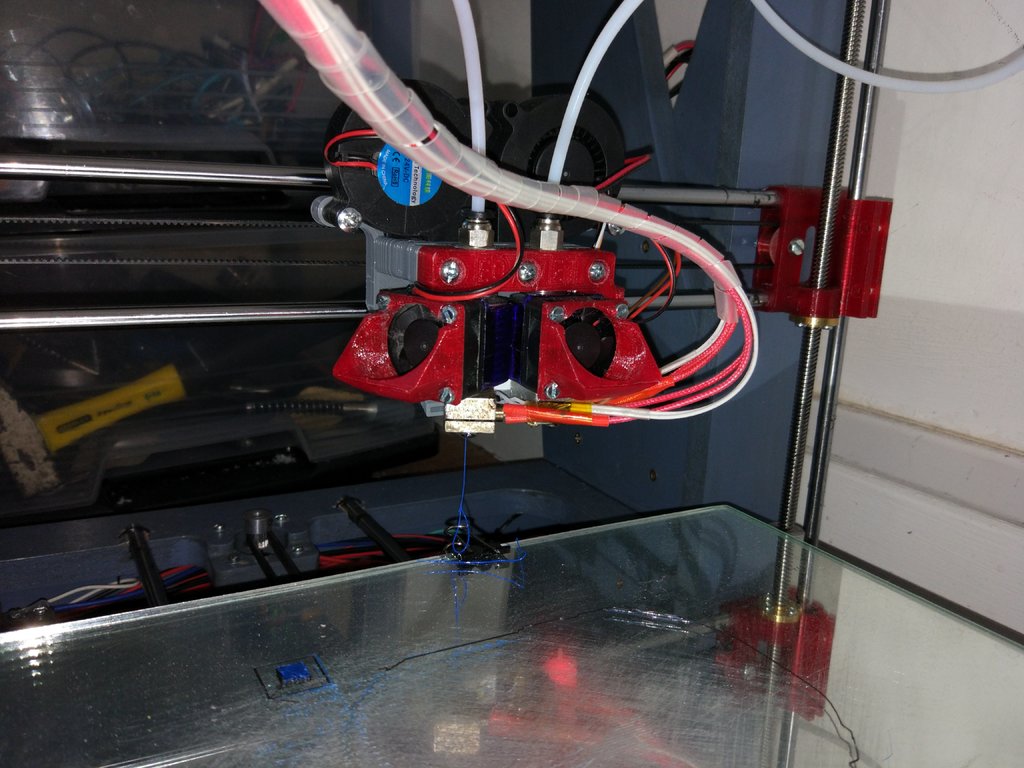

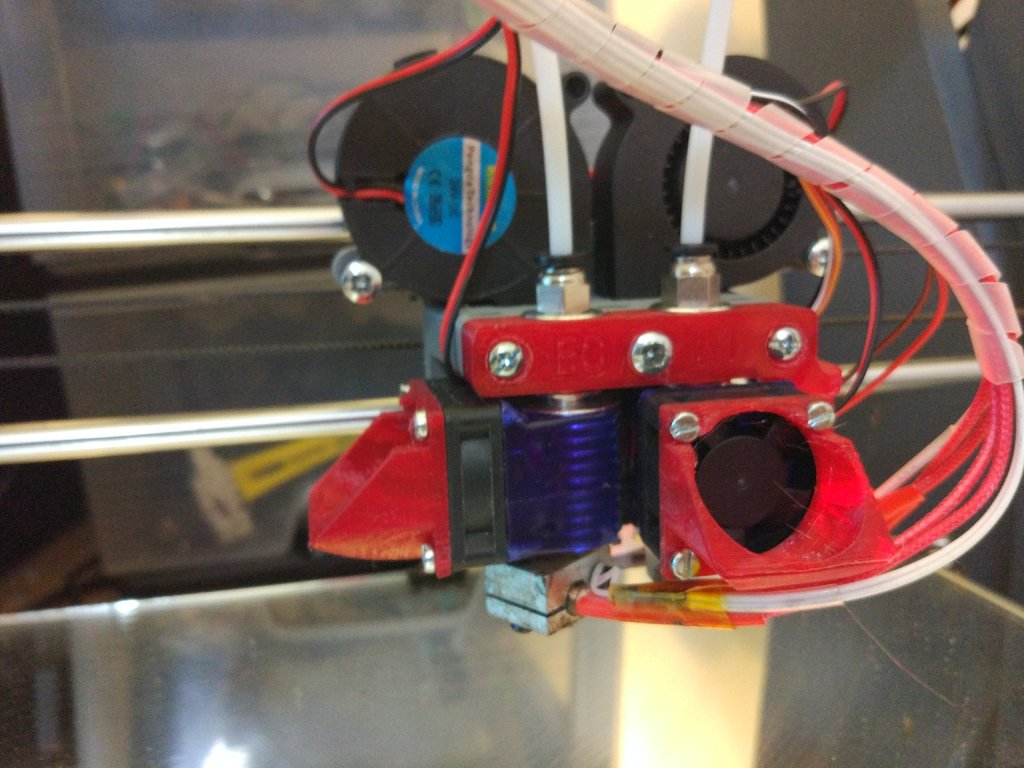

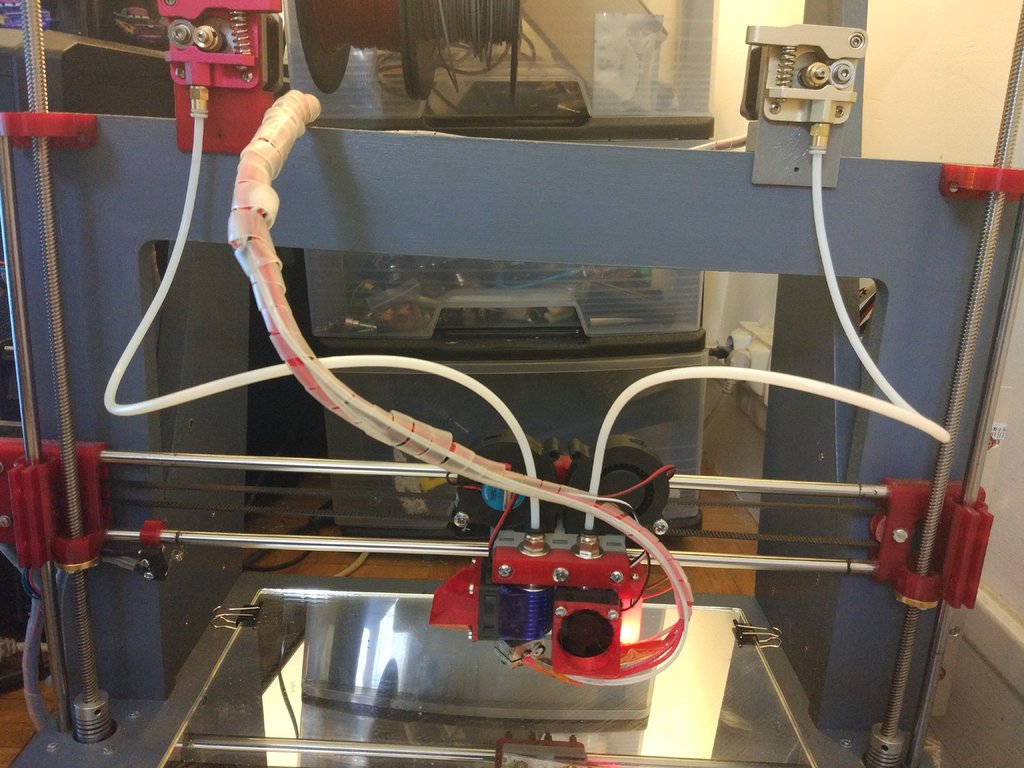

Chào mọi người, mình làm mấy cái bản vẽ này vì muốn thử nghiệm in 2 đầu phun cùng lúc với 2 e3dv6 + bl touch.
Đây là bản remix từ: https://www.thingiverse.com/thing:1632847 và https://www.thingiverse.com/thing:2206026

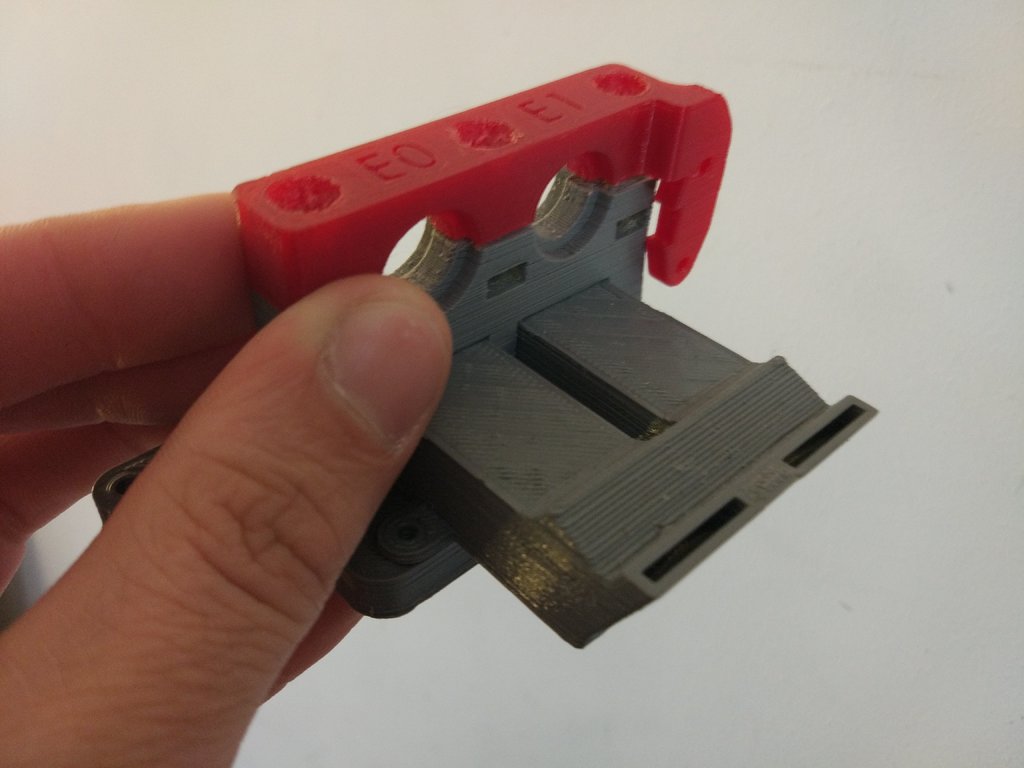

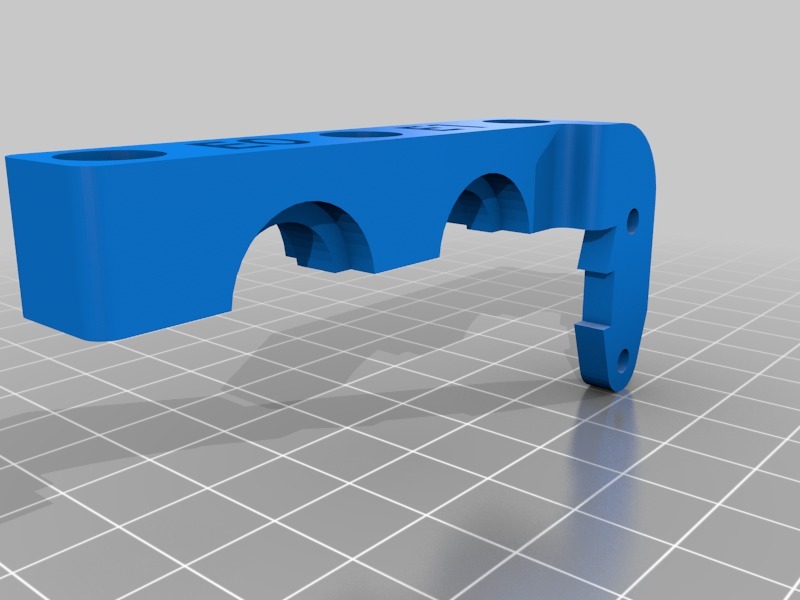

Đầu e3dv6 bên phải có thể điều chỉnh độ cao lên/xuống 0.75 mm.

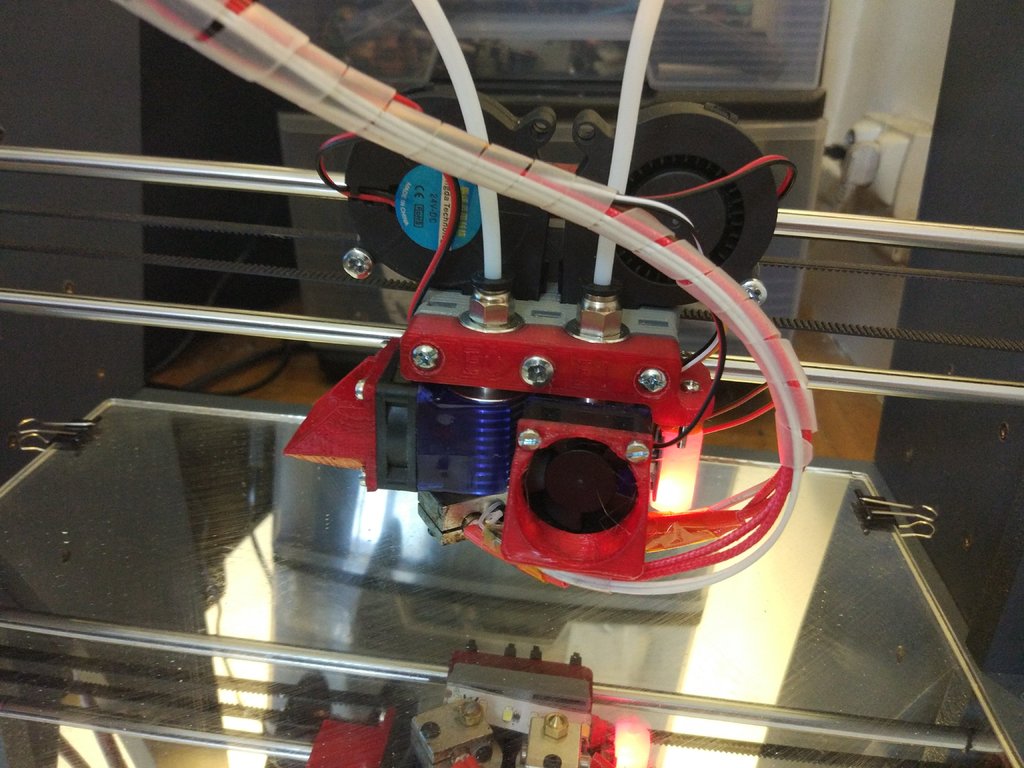

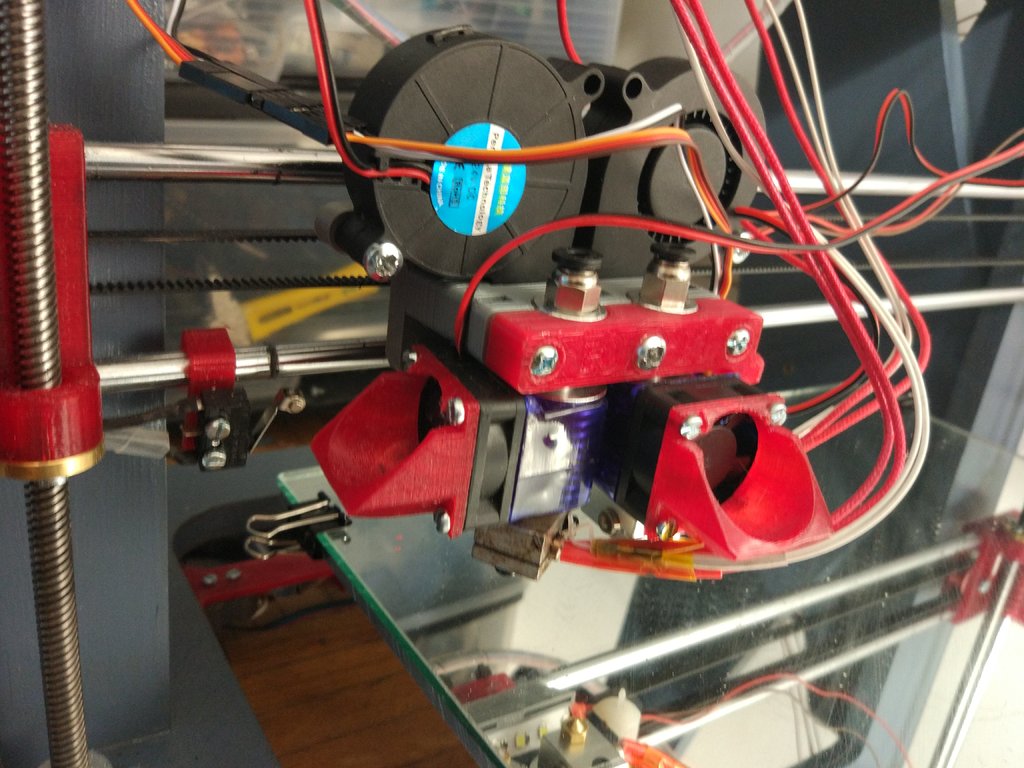

Thiết kế này sử dụng 2 quạt (nối tiếp)

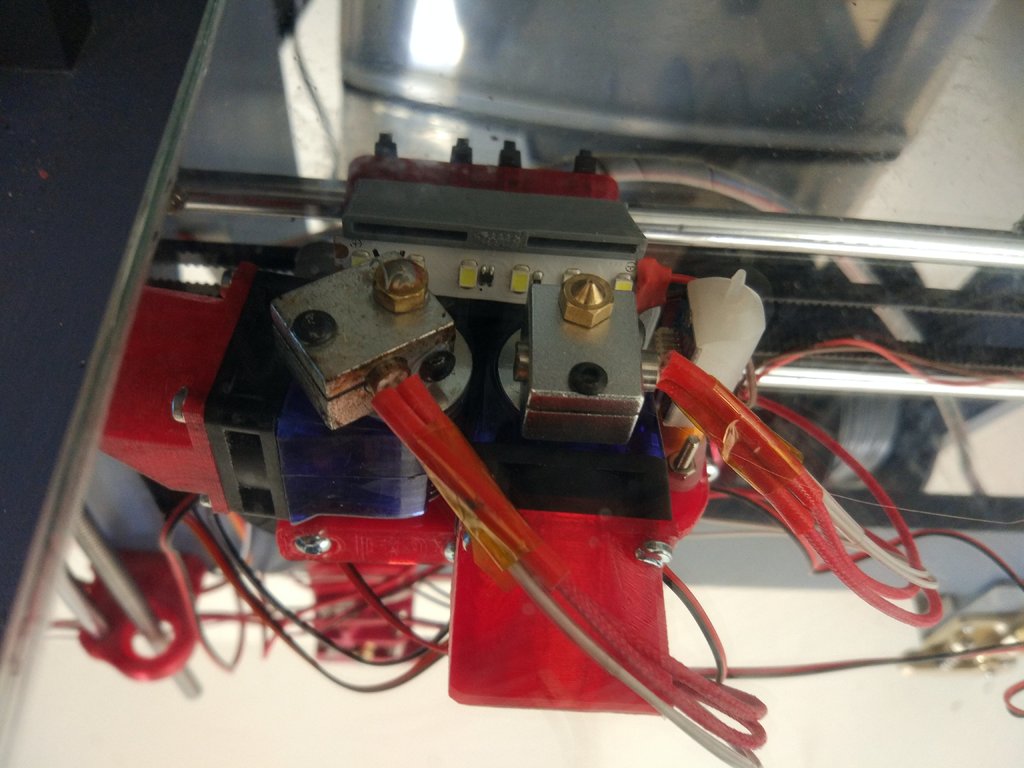

Và có thêm khe 10mm để gắn đèn LED trên ống dẫn quạt.

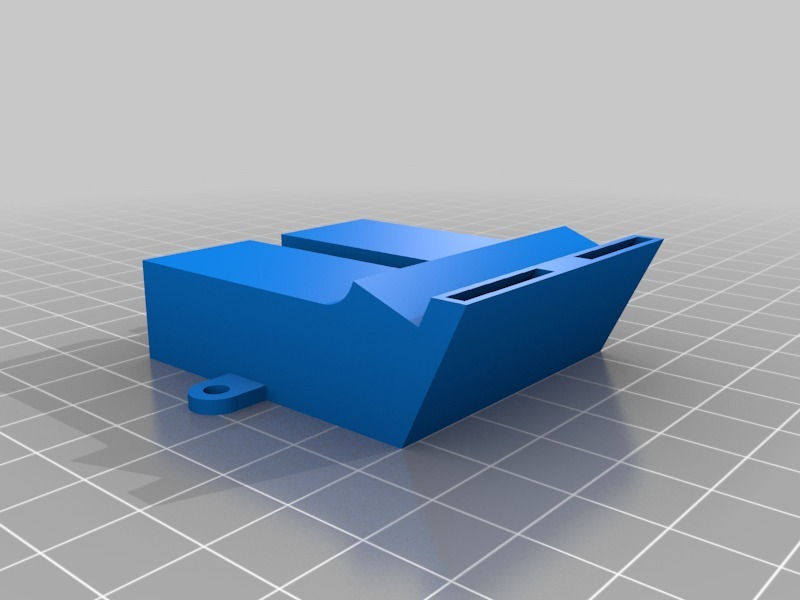

Ống dẫn quạt cũng được chỉnh sửa lại một chút để in được nguyên khối và dễ in hơn.
Bạn sẽ cần vài con ốc m4x20 (25 con) (cho quạt) và e3dv6.
Offset giữa đầu phun và bltouch là 26x, 50x và 8y.
Như thường lệ, file của mình đều mở, bạn có thể chỉnh sửa theo máy in hoặc theo ý muốn của bạn.
Mình muốn làm rõ là mặc dù nó hoạt động khá tốt sau khi thiết lập offset đúng, mình đã không hoàn toàn hài lòng với phương pháp này và gần đây đang thử nghiệm với kiểu "Y" đơn giản.
Cài đặt in
Hãng máy in:
Prusa
Máy in:
Prusa Clone
Rafts:
Không
Supports:
Không
Độ phân giải:
0.25
Infill:
35
Filament: alicia 3dp petg
Danh mục: Đầu phun máy in 3D
