(Mở file) Hỗ trợ xích nhôm mpcnc - bản sửa

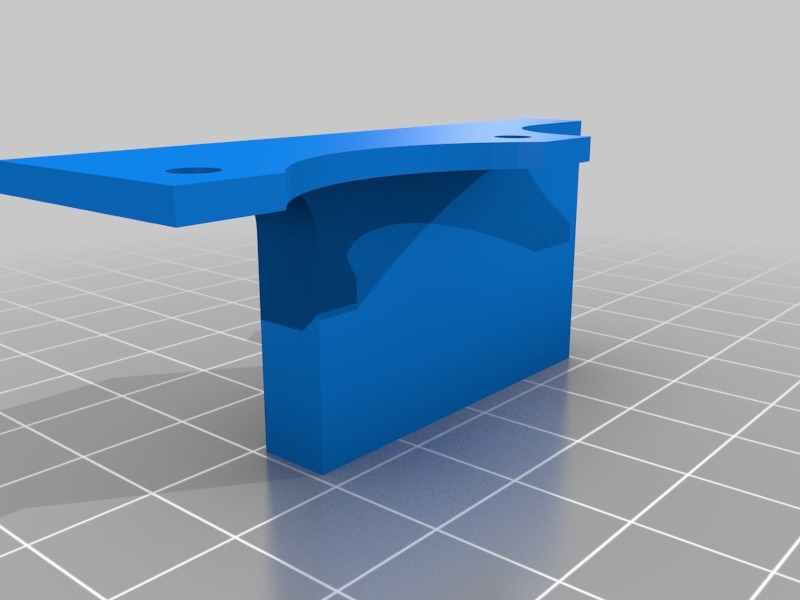

Chào mọi người, ban đầu mình in cái bộ phận gốc nhưng mà trục Z nó chạm vô cái thanh nhôm khi hạ xuống nên mình đã sửa lại cái này từ đầu và thêm vài chỉnh sửa khác.

Đây là danh sách các thay đổi:

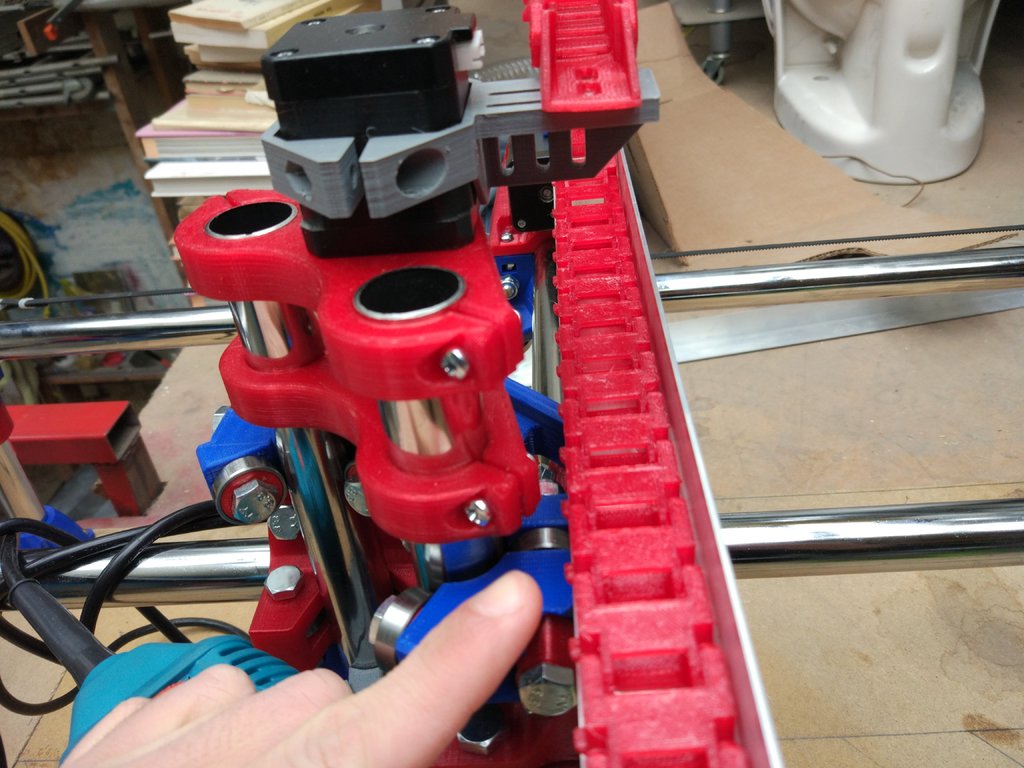

• Dời cái bộ phận ra ngoài 2cm để trục Z có thể hạ xuống hết mà không bị vướng bởi thanh nhôm.

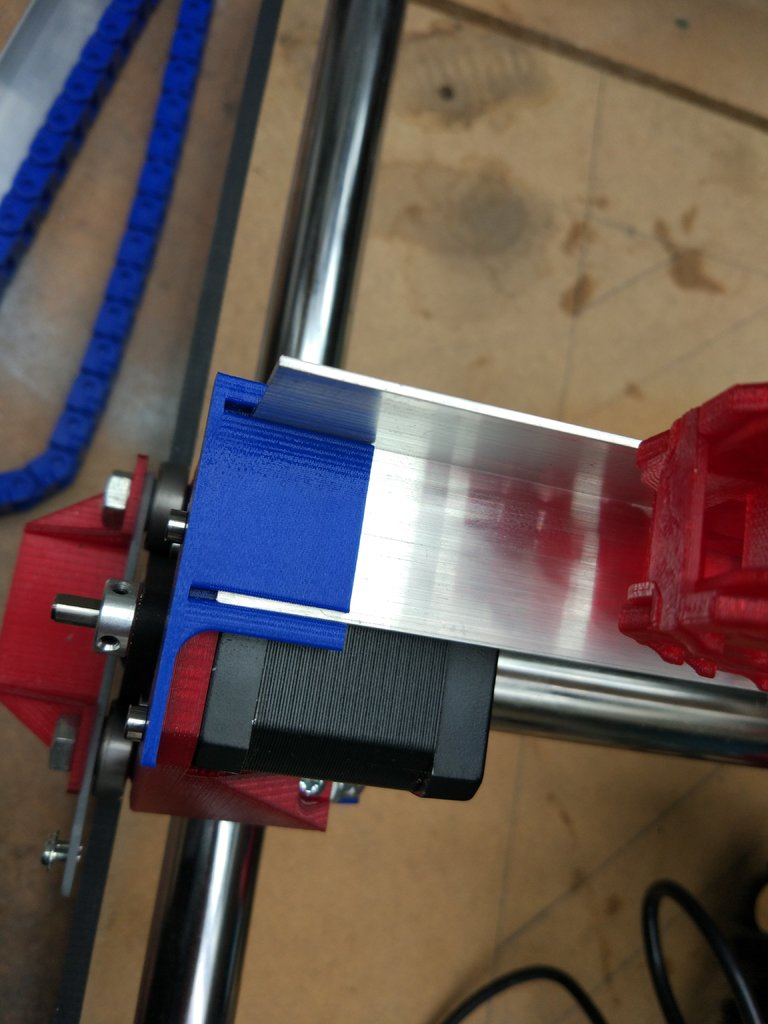

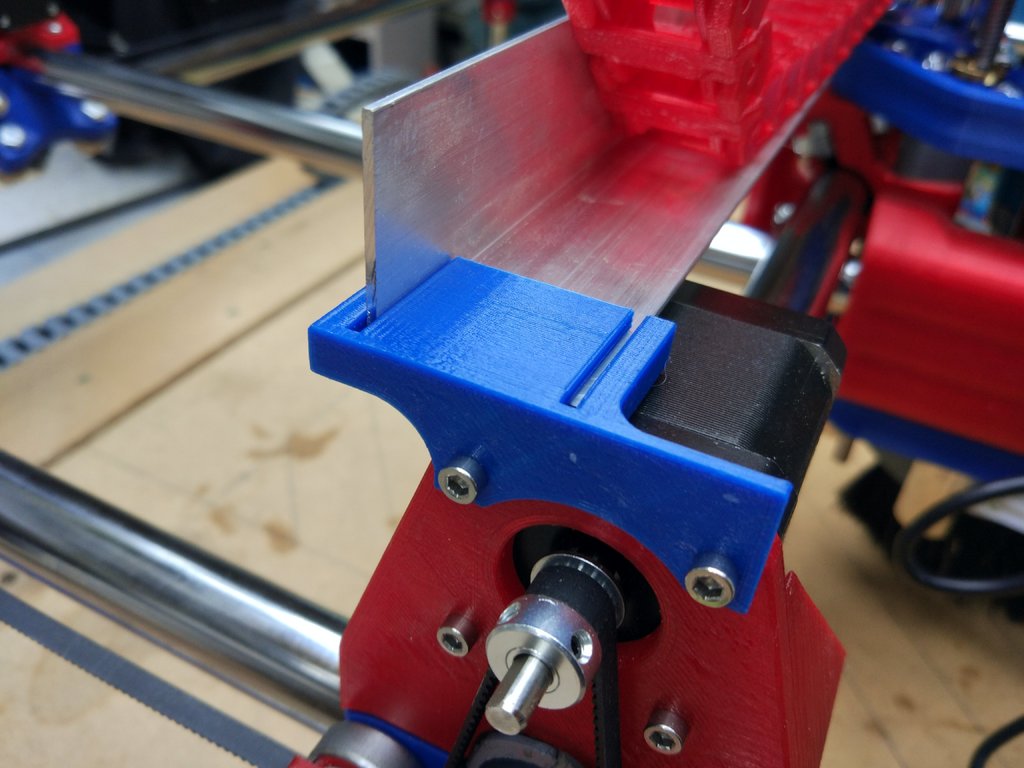

• Thêm một cái "lỗ" thứ hai vô bộ phận để có thể đặt thanh nhôm theo hướng mong muốn (vô trong hay ra ngoài).

• Mình vẽ cái này cho thanh nhôm 30x30x1.5 nhưng mấy cái nhỏ hơn cũng xài được nha.

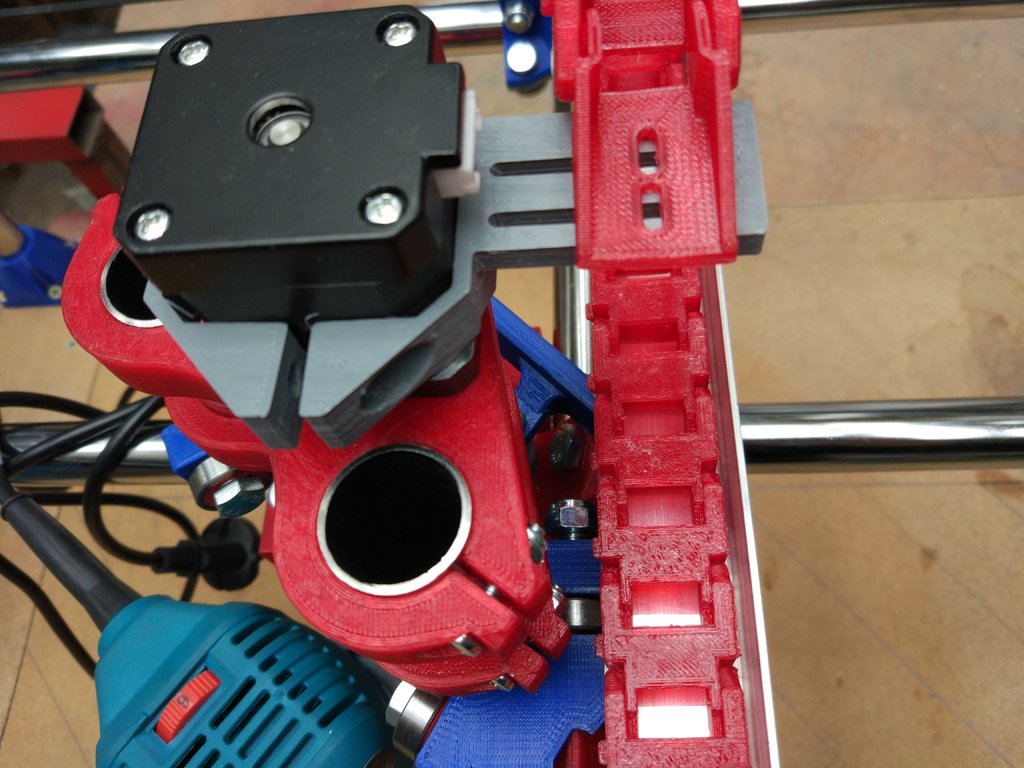

Mình có dùng cái gắn trục Z này:

https://www.thingiverse.com/thing:3352852

và cái xích (mở) này

https://www.thingiverse.com/thing:2802560

Cảm ơn tác giả gốc đã tạo ra bộ phận hay và đơn giản này nha, nó đã truyền cảm hứng cho mình đó :)

Cài đặt in

Hãng máy in:

Prusa

Máy in:

Prusa Clone

Rafts:

Không

Hỗ trợ:

Không

Độ phân giải:

0.2

Infill:

30

Nhựa in: motedis petg xanh dương

Danh mục: Công cụ
