Mô hình nhân vật mèo Garfield từ truyện tranh Mỹ

Garfield, từ một bộ truyện tranh Mỹ, Garfield, được tạo ra bởi Jim Davis.

Anh ấy được mô tả là lười biếng, cuồng ăn, thích cà phê và lasagna, ghét thứ Hai và các chế độ ăn kiêng. Garfield cũng được thể hiện là người biết thao túng người khác để có được những gì mình muốn.

Không cần hỗ trợ. Hai phần tùy chọn được cung cấp nếu bạn thích vẽ các sọc thay vì sử dụng các sọc được cung cấp (xem các ghi chú rất quan trọng bên dưới về các sọc). Nếu bạn có các màu filament phù hợp, không cần phải vẽ.

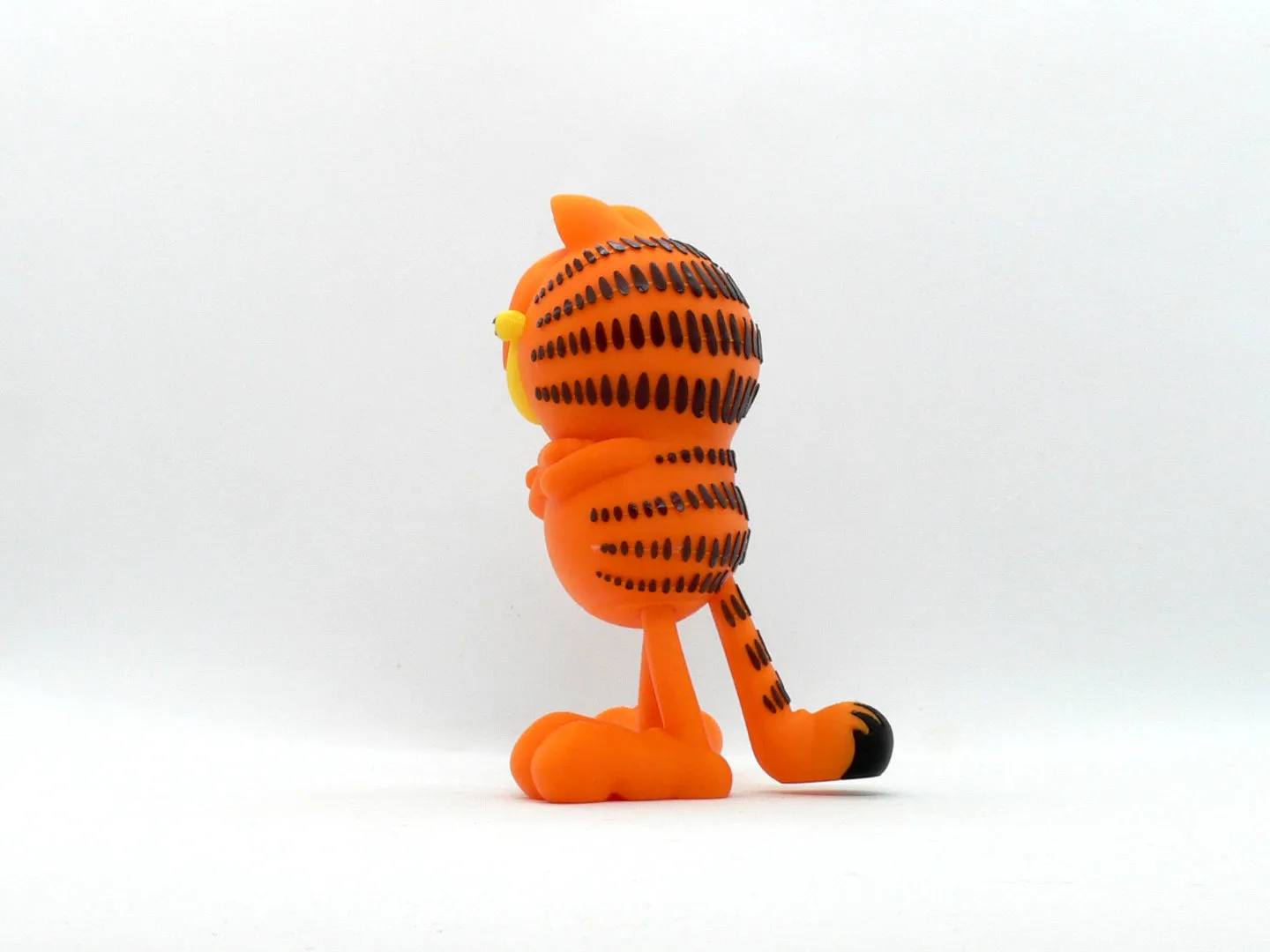

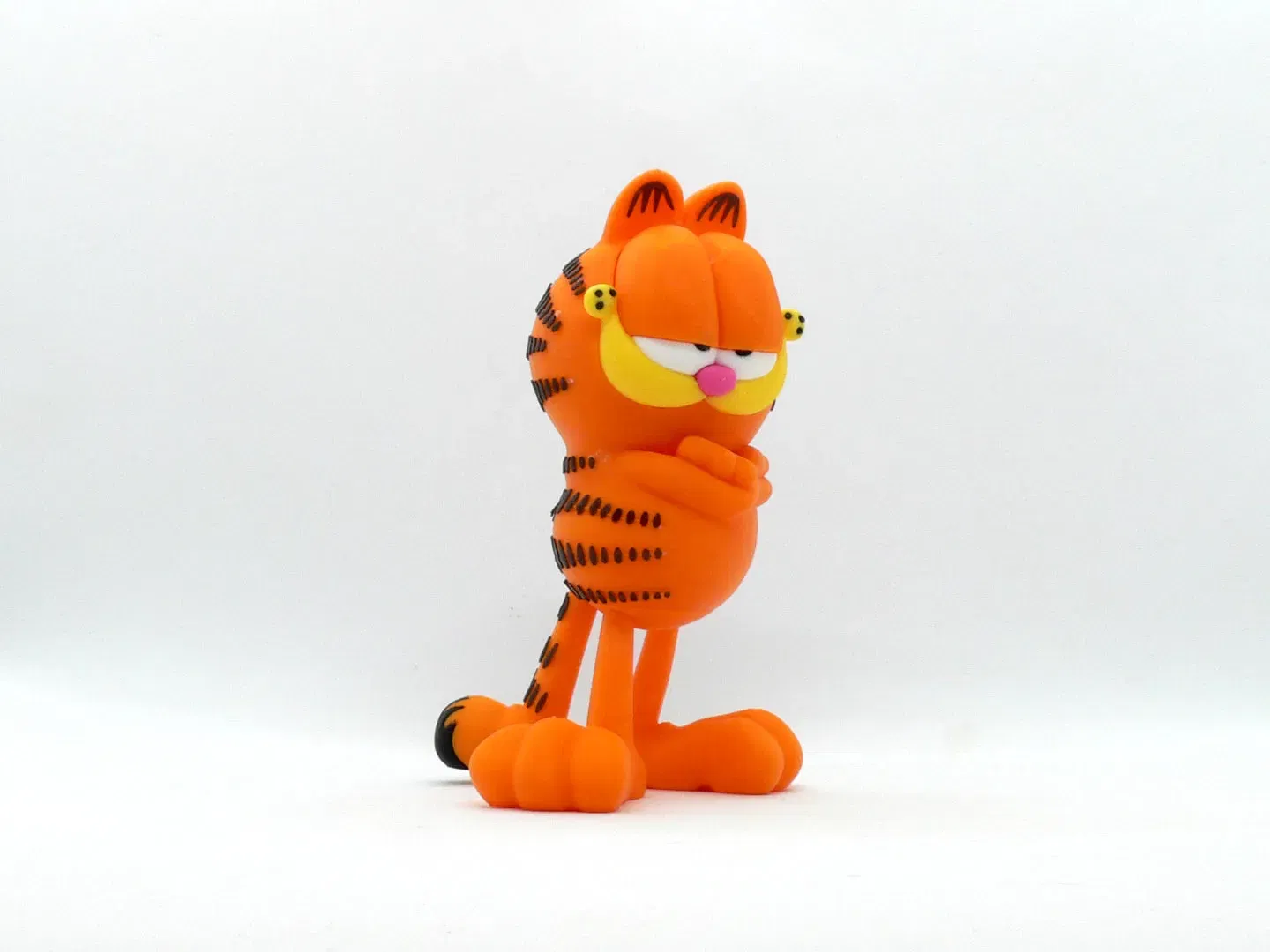

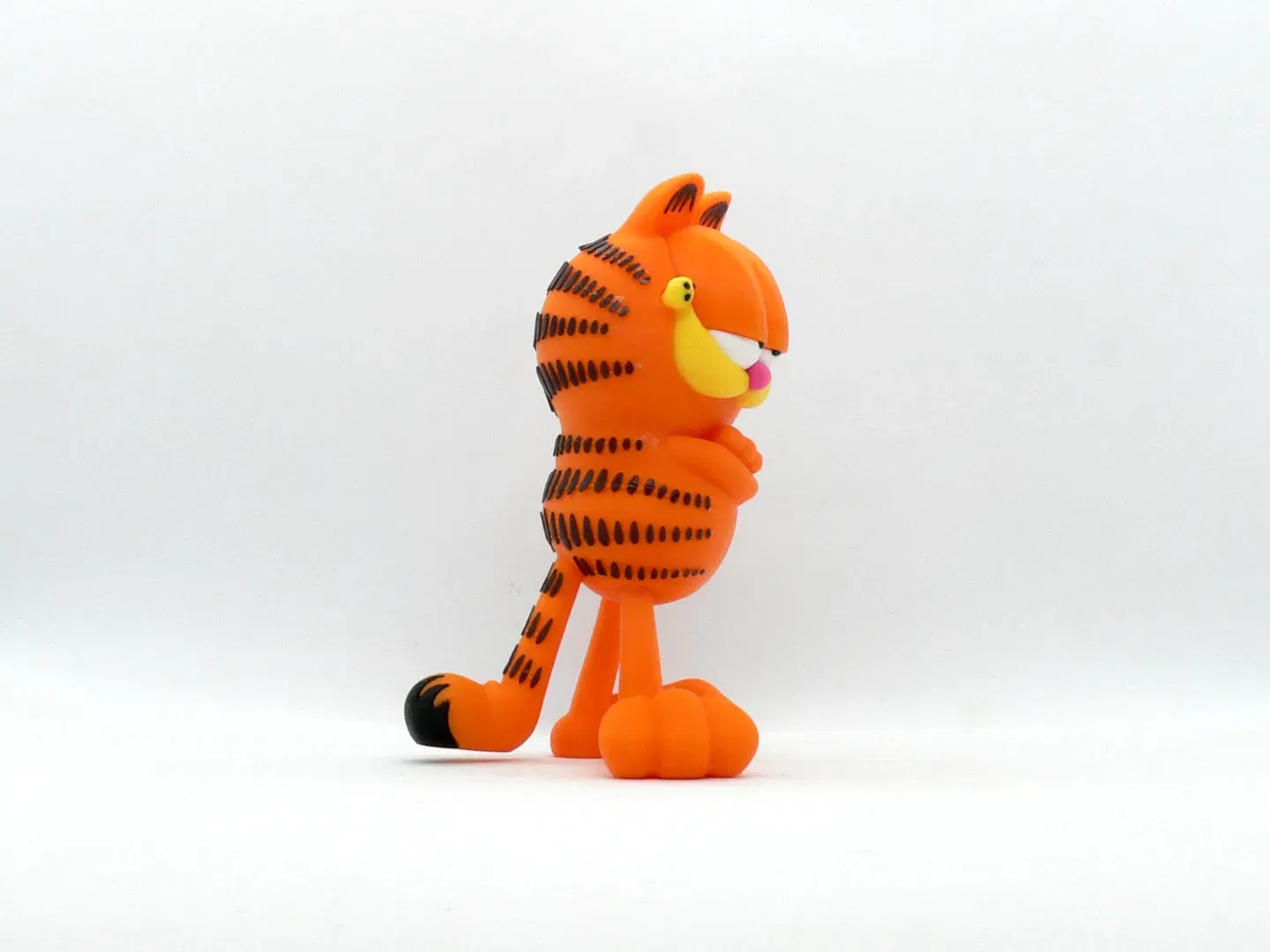

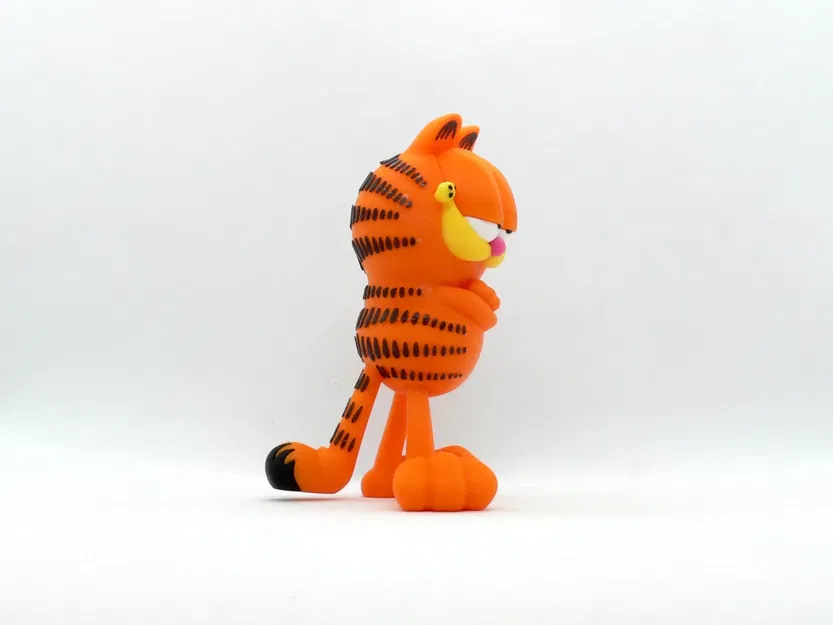

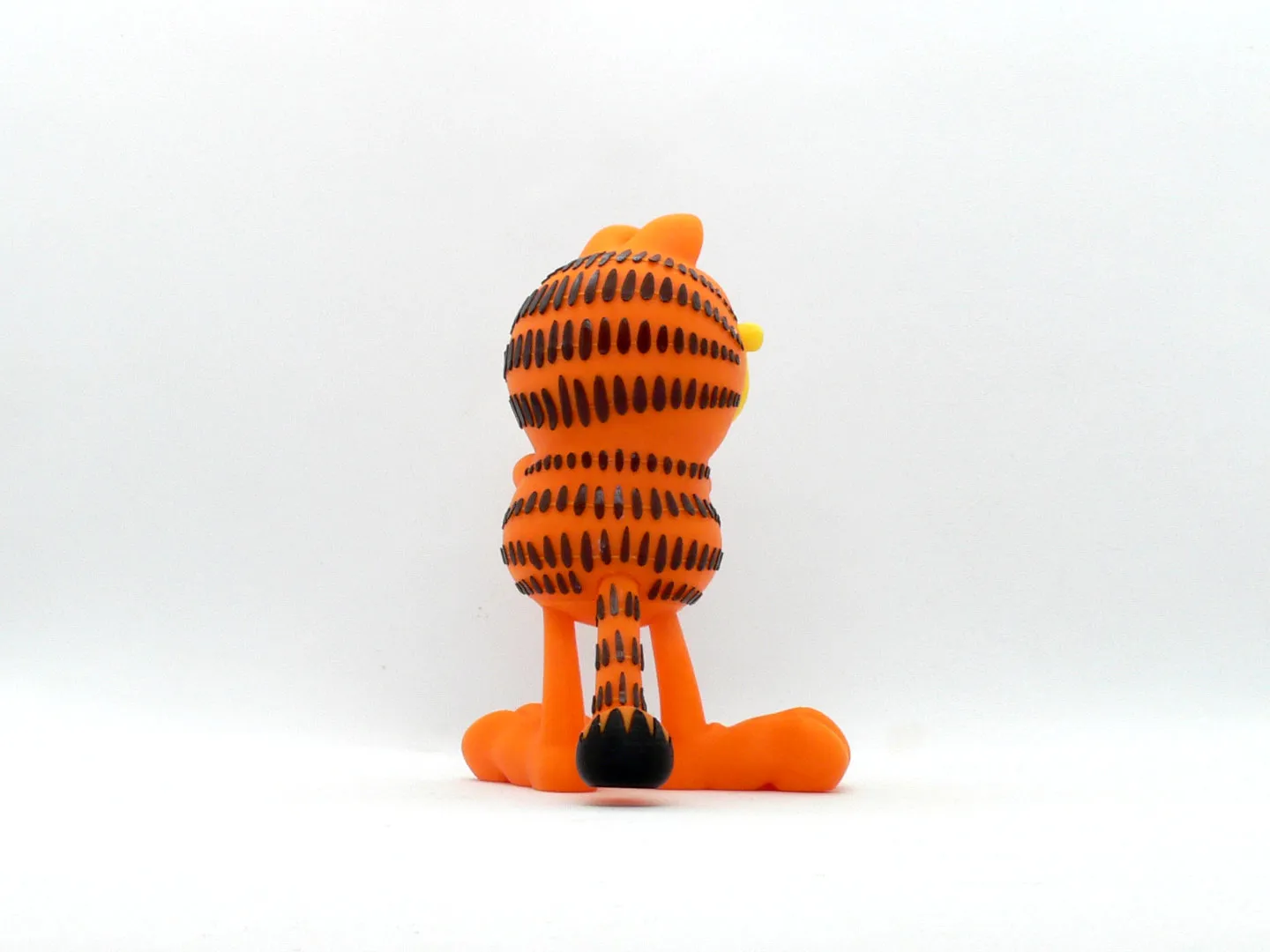

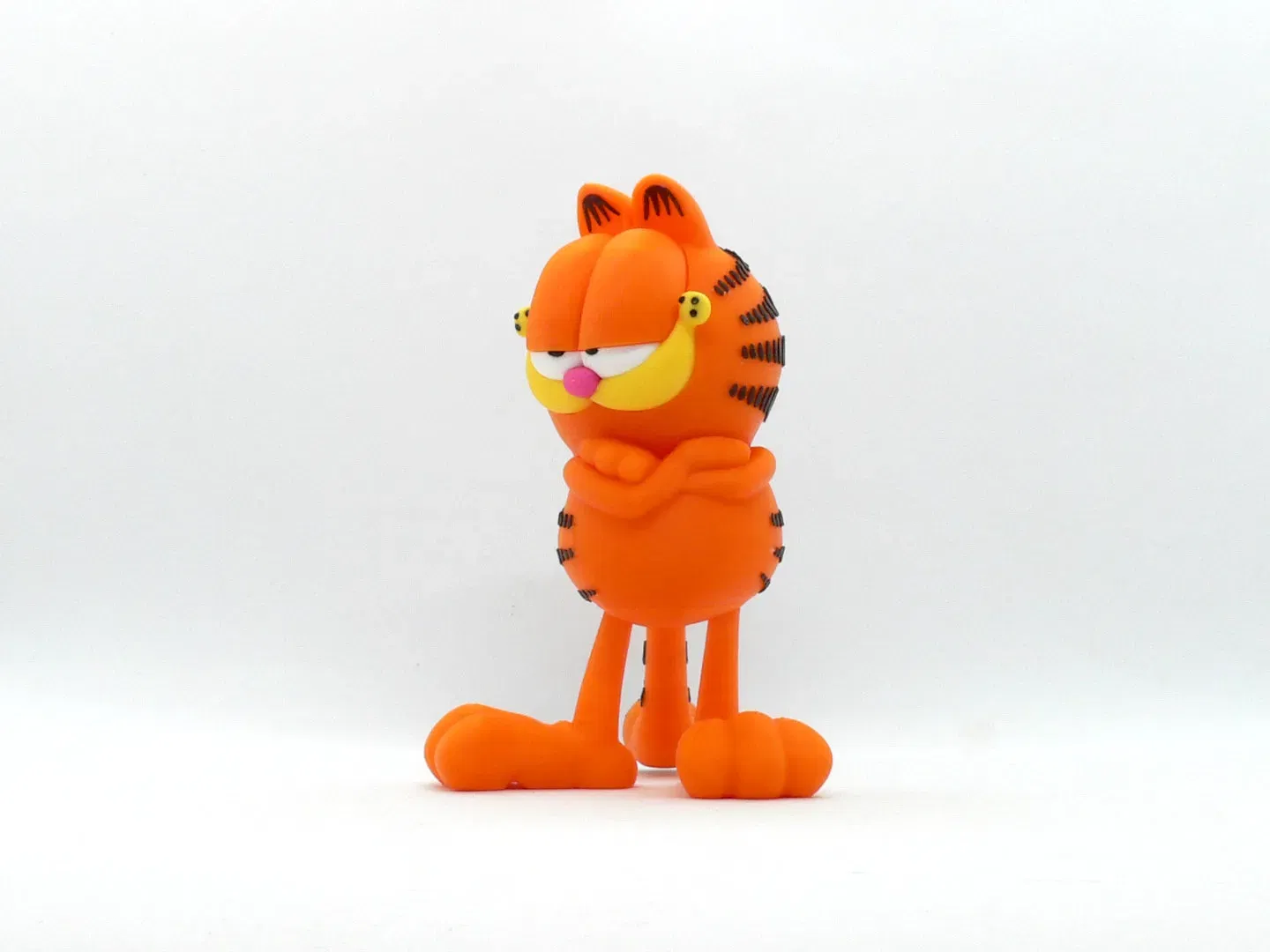

Mô hình lắp ráp cao 165mm.

Chúc vui vẻ!

...........................................................................................................

Chúc mừng đặc biệt đến nhà sản xuất Benoît Lussier vì đã cung cấp phản hồi về in ấn và chất lượng. Benoît cũng đã cung cấp hướng dẫn về cách in và áp dụng các sọc.

**Quan trọng** Xem các ghi chú bên dưới và tệp văn bản bổ sung về các sọc. Hãy cảnh giác, việc áp dụng các sọc có thể khó khăn.

...........................................................................................................

**Hướng dẫn in:** Hỗ trợ: Không Độ phân giải: .2mm Tỉ lệ lấp đầy: 10%

Ghi chú: ...........................................................................................................

**Xây dựng mô hình**

Màu sắc

Đen: (Paramount3D PLA - Đen) eye_black_right eye_black_left ear_black_left ear_black_right face_dots (bao gồm sáu mảnh có hình dạng khác nhau để tạo kết cấu) tail_black ..

Vàng: (Paramount3D PLA - Vàng Simpson) miệng ..

Trắng: (Paramount3D PLA - Trắng) eye_whites ..

Cam: (Paramount3D PLA - Cam Mc Laren) body_top body_top_smooth (mảnh tùy chọn không có rãnh cho các sọc) body_bottom mí mắt chân_trái chân_phải tail_orange tail_orange_smooth (mảnh tùy chọn không có rãnh cho các sọc) ..

Hồng: (CookieCad PLA - Hồng Nóng) mũi ..

Thay đổi màu in ở chiều cao lớp .2mm với hai lớp đen và hai lớp cam: 1_flat 2_flat 3_flat 4_flat 5_flat 6_flat 7_flat 8a_flat 8b_flat 1_tail_stripe 2_tail_stripe 3_tail_stripe ..

Bất kỳ màu nào: (mảnh ẩn): pin_body ..

...........................................................................................................

**Mẹo in ấn và lắp ráp**

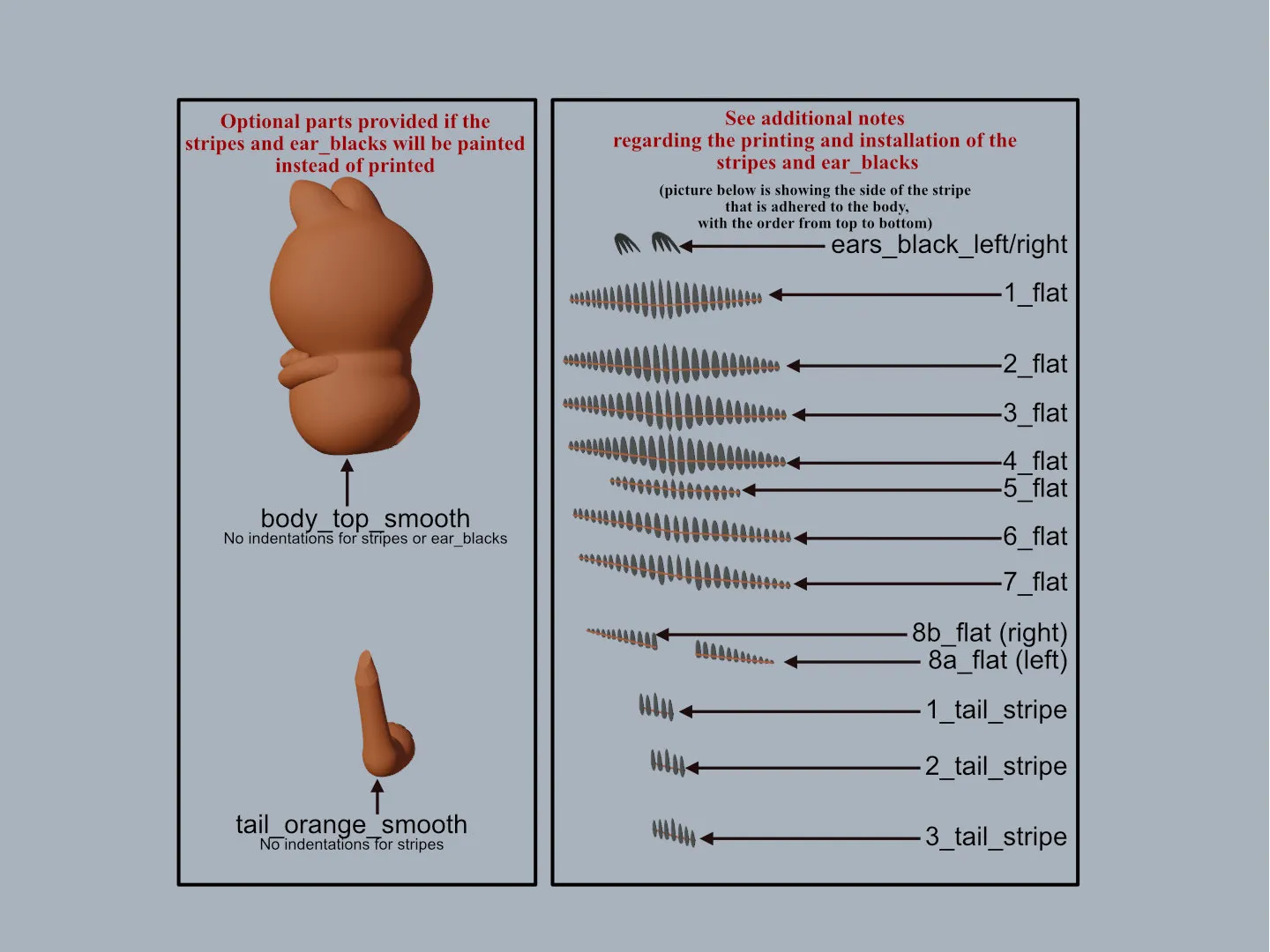

Mẹo in 1 - Không cần hỗ trợ. Hai bộ phận tùy chọn được cung cấp, body_top_smooth và tail_orange_smooth, nếu bạn muốn sơn các sọc thay vì sử dụng các sọc đã cung cấp. Các bộ phận thông thường có các vết lõm nhẹ để giúp hướng dẫn việc dán các sọc đã cung cấp.

2 - Có một số mảnh có thể cần đế hoặc bè, hãy sử dụng sự khôn ngoan của bạn. Khi thiết lập các bản in của tôi, tôi thích cẩn thận để đảm bảo ít khả năng xảy ra lỗi in, đặc biệt là vì đáy của nhiều bộ phận bị ẩn khi được chèn vào một bộ phận khác.

*Tôi đã sử dụng đế trên: - face_dots - eye_black_left - eye_black_right

3 - **Quan trọng** Các sọc cần được in với một sự thay đổi màu sắc. In ở chiều cao lớp .2mm, hai lớp đầu tiên là màu đen và hai lớp trên cùng là màu cam. Lưu ý với người dùng Simplify3D. S3D thường mặc định chiều cao lớp đầu tiên là 150% và phải thay đổi thành 100% để các sọc được in chính xác với sự thay đổi màu sắc.

4 - Hãy chắc chắn đọc tệp 'stripe notes.txt'. Nó đã được Benoît biên soạn như một phần của việc kiểm tra QA của anh ấy.

5 - Do hình dạng của mảnh body_bottom, tốt nhất là in nó ở chiều cao lớp thấp hơn. Điều này không bắt buộc, chỉ được đề xuất để có một bộ phận trông mượt mà hơn.

6 - Các bộ phận eye_black và face_dots rất nhỏ. Có thể là khôn ngoan khi in thêm bản sao phòng trường hợp bạn làm rơi chúng.

7 - Các lỗ mặt cho face_dots được thiết kế để vừa với filament 1.75mm như một tùy chọn để in các chấm nhỏ. Bạn có thể cắt một đoạn filament để đặt trực tiếp vào lỗ thay vì in các chấm. Tôi đã đăng các chấm để cho phép mọi người có thể thay đổi kích thước mô hình có một phần phù hợp để đặt vào các lỗ.

8 - Khi gỡ các phần khỏi bàn in, đây là một ý tưởng RẤT tốt để đặt các phần trái/phải vào các container riêng biệt để giúp quá trình lắp ráp. Đôi khi sự khác biệt giữa các phần trái và phải là rất nhỏ nhưng vẫn đáng để theo dõi và lắp ráp chúng vào đúng vị trí của chúng.

.. Mẹo lắp ráp:

1 - Hãy dành thời gian của bạn để dán mô hình lại với nhau và tận hưởng quá trình. Hãy suy nghĩ một chút về việc dán các phần lại với nhau theo nhóm và sau đó dán các nhóm lại với nhau. Hãy để keo cho mỗi nhóm khô hoàn toàn trước khi kết hợp các nhóm.

2 - Quan trọng Hãy chắc chắn tải xuống và đọc file 'stripe notes.txt'. Nó được Benoît biên soạn như một phần của việc kiểm tra QA của anh ấy. Tôi nghĩ anh ấy đã làm tốt hơn tôi trong việc áp dụng các sọc.

3 - Tôi đã sử dụng 3D Gloop và E6000 để lắp ráp mô hình này. Mỗi loại keo có những ưu điểm/nhược điểm khác nhau và tôi thấy rằng 3D Gloop dễ sử dụng hơn nhiều so với keo siêu dính (đối với tôi). Keo dính E6000 mà tôi cũng sử dụng cho phép nhiều thời gian hơn để định vị các phần và vẫn là tốt nhất cho các phần nhỏ hơn. 3D Gloop là sự lựa chọn trung gian cho tôi và thực sự hoạt động tuyệt vời. Nó để lại đủ thời gian để thiết lập, vì vậy các phần có thể được định vị chính xác và nó khô đủ nhanh để giữ các phần khó mà không cần dán băng. Tôi đã sử dụng phiên bản PLA có trong ống. Đối với cả hai loại keo, sử dụng một lượng nhỏ thường tốt hơn là nhiều keo.

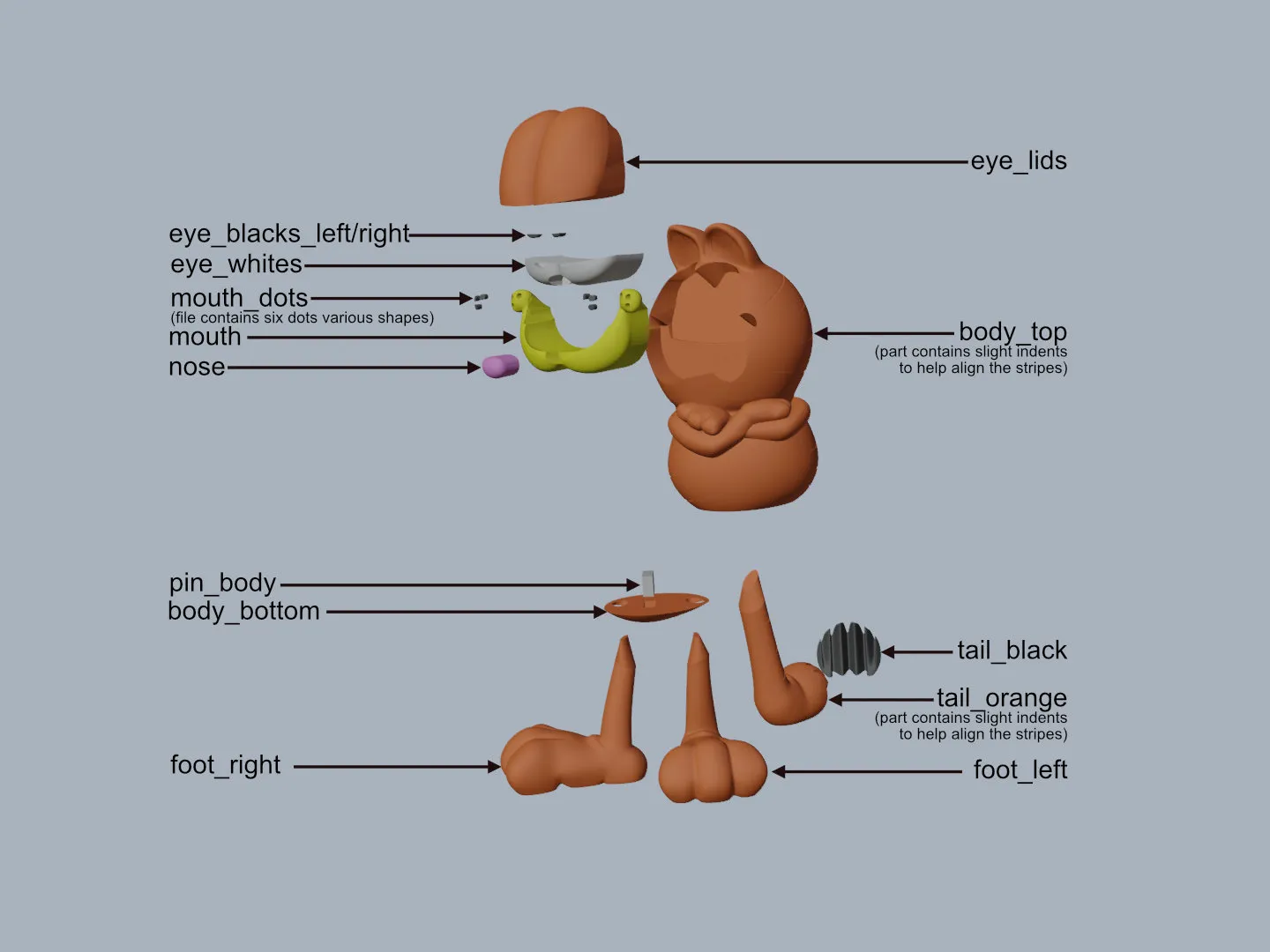

4 - Tham khảo các sơ đồ lắp ráp trong phần hình ảnh cũng như các hình ảnh đã tải lên để lắp ráp mô hình. Mô hình được thiết kế để được dán lại.

Đừng ngần ngại đặt câu hỏi, phản hồi là rất cần thiết để tạo ra các mô hình tốt hơn.
