Kẹp Giữ Ổn Định Bàn Vào Tường

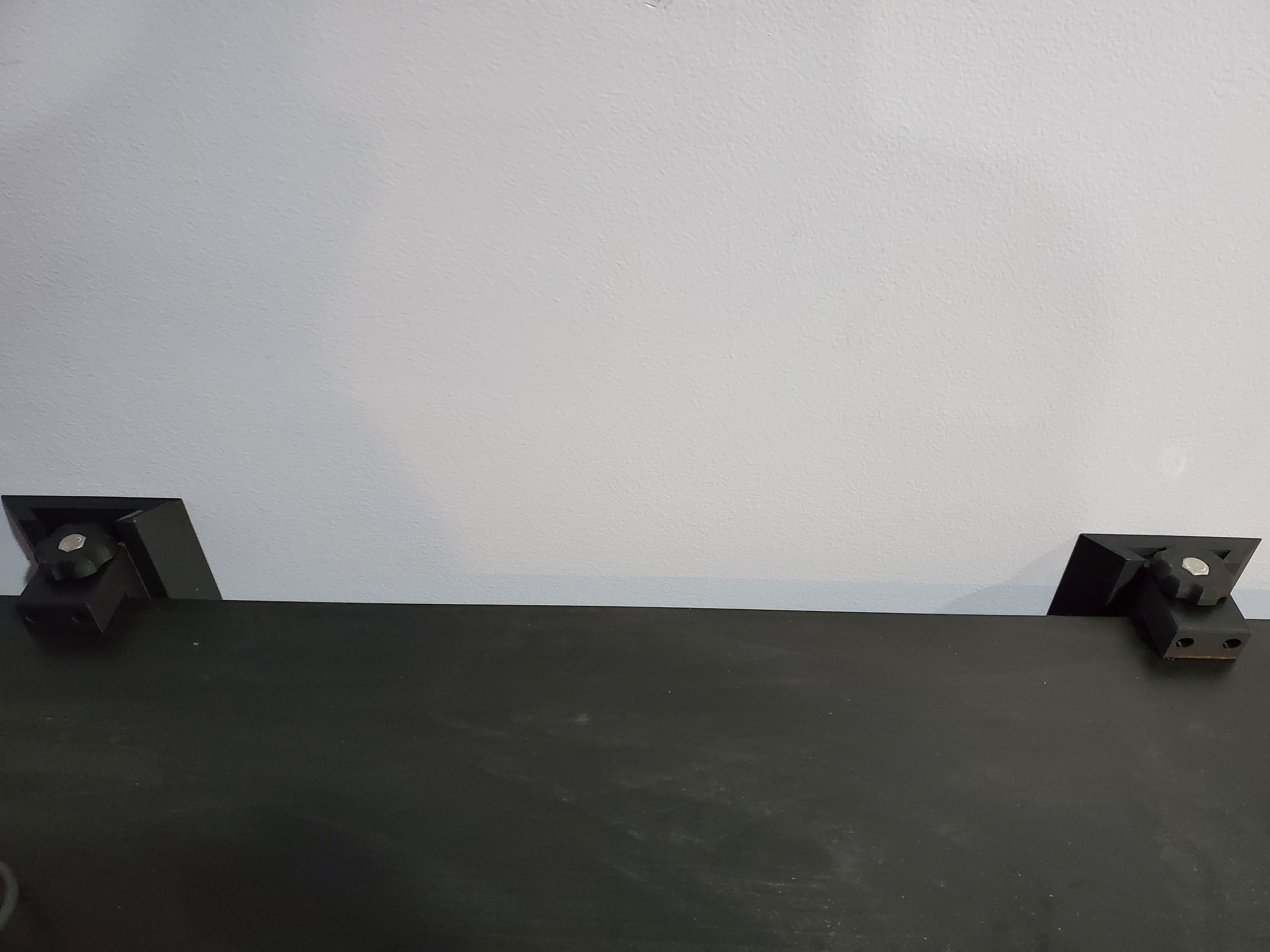

Tôi thiết kế cái này để giữ cho cái bàn rẻ tiền mà máy in 3D của tôi đang đặt được ổn định. Vì mặt bàn có thể bên trong là bìa carton nên tôi không muốn khoan vào đó, vì vậy tôi thiết kế cái kẹp này để giữ bàn vào tường mà không làm hỏng bàn.

Lưu ý, cái này chỉ dùng để giữ cho bàn ổn định, không phải để đỡ trọng lượng của bàn. Dung sai được làm chặt, vì vậy hãy đảm bảo máy in của bạn được căn chỉnh tốt hoặc có thể cần chà nhám dọc theo rãnh kẹp.

Nguyên vật liệu cần thiết:

1. Sợi nhựa cứng/bền, tôi dùng PLA+.
2. Sợi nhựa TPU (Khoảng 95A).

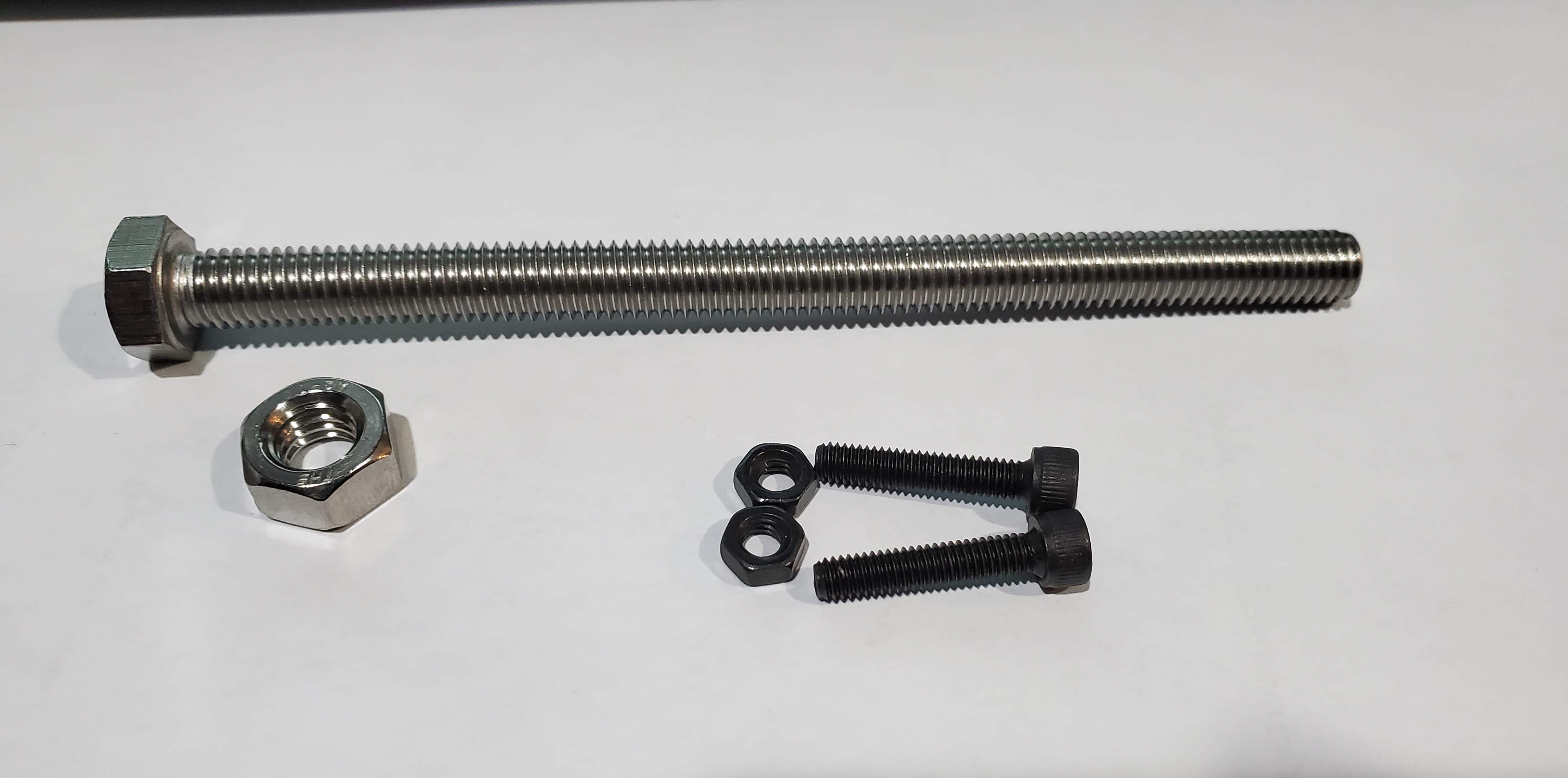

3. Một Bu lông M8 x 120mm có đầu lục giác 13mm.
4. Một Đai ốc M8 tương ứng, cũng cỡ 13mm.
5. Ít nhất hai, tùy chọn bốn Bu lông đầuSocket M4 và Đai ốc tương ứng (7mm).
6. Một Vòng đệm M8.
7. Tùy chọn Keo siêu dính để cố định đai ốc / tay cầm vào bu lông. Nếu không dùng kẹp đai ốc tích hợp, tôi đặc biệt khuyên bạn nên dán nó vào vị trí vì việc mở kẹp mà không cố định nó sẽ rất khó khăn.

Hướng dẫn in:

Các bộ phận bằng PLA+: Chiều cao lớp 0.2mm, 6 vòng tường, độ điền đầy Cubic 25%. Tùy chọn có thể bạn cần đế chống trượt (brim).

1. Một đế giữ ổn định bàn, in theo chiều đứng để giữ nguyên hình dạng rãnh.
2. Một đế trượt giữ ổn định bàn, in theo chiều đứng, mặt kẹp úp xuống.
3. Một kẹp giữ ổn định bàn hoặc kẹp giữ ổn định bàn có đai ốc tích hợp.
   • Nếu in phiên bản có đai ốc tích hợp, bạn sẽ cần tạm dừng ở đúng thời điểm để thêm đai ốc vào. Với chiều cao lớp 0.2mm thì đó là ở lớp 70, tôi đã thêm vào tệp 3mf tích hợp.
   • Tôi nhận thấy rằng tường dọc theo đai ốc quá mỏng đối với vòi phun 0.4mm, điều này để lại một lỗ hổng trên bản in. Điều này không gây ra vấn đề chức năng và do vấn đề về khoảng hở với Đai ốc và các bu lông ở hai bên của rãnh, nên để nó như vậy là tốt hơn.
4. Tùy chọn, một núm xoay. Nếu không có nó, bạn sẽ cần dùng cờ lê hoặc tuýp để siết chặt kẹp. Nếu dùng cờ lê/tuýp, hãy đảm bảo không siết quá chặt, chỉ cần vừa đủ chặt là được.

Các bộ phận bằng TPU: Chiều cao lớp 0.2mm, 6 vòng tường, độ điền đầy rectilinear 100%

1. Hai miếng đệm TPU giữ ổn định bàn. Những miếng này giúp tăng ma sát với bàn làm việc mà không làm hỏng nó.

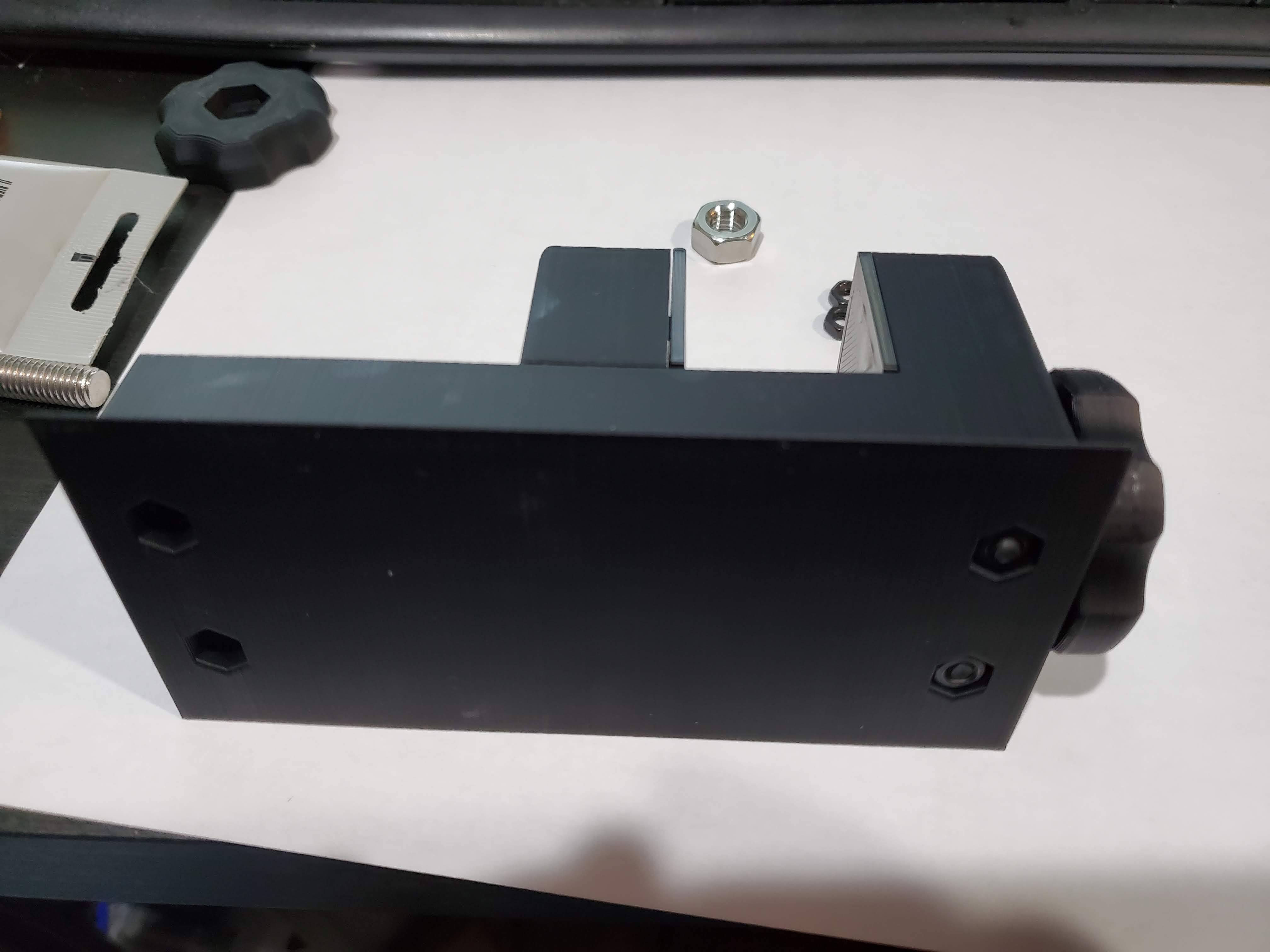

Ghi chú lắp ráp:

1. Đế giữ ổn định bàn được thiết kế để bắt vít vào tường dọc theo thanh đỡ.
2. Đế trượt là một phần của kẹp, nên trượt dễ dàng vào đế giữ ổn định bàn với các đai ốc M4 được đặt ở dưới cùng.
3. Các bu lông M4 có thể được siết chặt để cố định vị trí của đế trượt. Điều này cho phép đế giữ ổn định bàn được gắn vào tường dọc theo thanh đỡ ở khoảng chiều cao phù hợp, sau đó đế trượt có thể được cố định khi bàn đã vào trong kẹp. Vì điều chỉnh này có thể khiến một đầu của đế trượt bị lòi ra, bạn có thể chỉ cần hai Bu lông M4.
4. Độ khít của kẹp và đế trượt là chặt, và cố ý như vậy. Có thể cần chà nhám một chút, nhưng với sự trợ giúp của bu lông và đai ốc, tôi đã có thể làm cho nó trơn tru mà không cần.
5. Các miếng đệm TPU chỉ vừa với kẹp theo một hướng vì 4 núm hơi lệch tâm. Chúng nên dễ dàng ấn vào kẹp với đủ ma sát để giữ chúng đúng vị trí.
6. Nếu sử dụng kẹp không có đai ốc tích hợp, hãy dùng keo siêu dính để cố định đai ốc vào vị trí và để nó khô hoàn toàn trước khi lắp ráp. Nếu không, bạn có thể gặp khó khăn khi nhả kẹp vì việc ấn vào bu lông sẽ không tạo ra lực nào lên đầu kẹp.
