Bộ đếm số cho mọi nhu cầu! (Sub Youtube và nhiều hơn nữa)

Tiếng Pháp ở phía dưới nhé! ;)

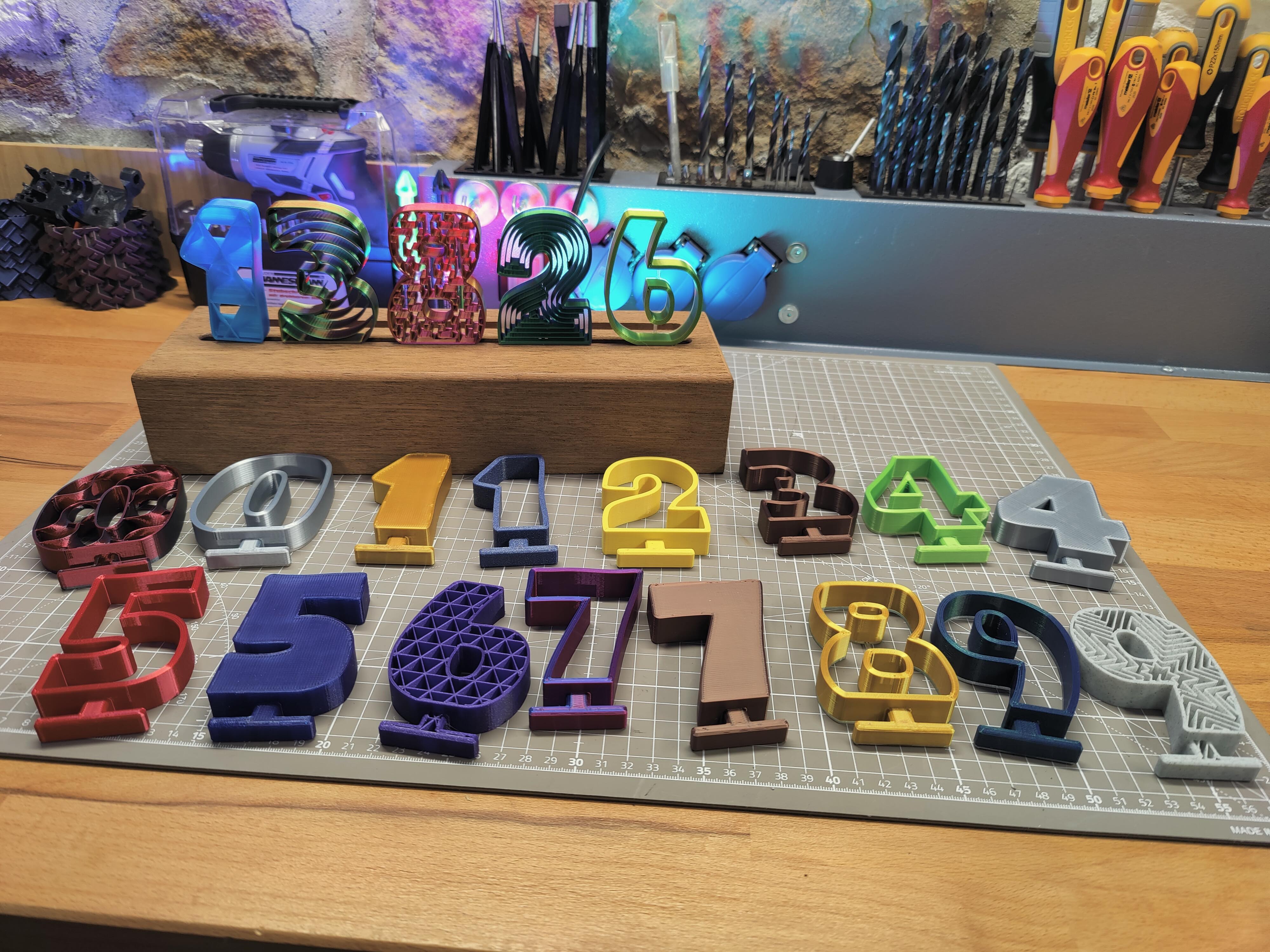

Cho kênh YouTube của tụi mình chuyên về làm và sửa đồ, tụi mình đã tự làm một cái bộ đếm người theo dõi (subscribers) thiệt đẹp với đủ loại số màu mè.

Bản của tụi mình thì phần đế làm bằng gỗ, mà tụi mình có hướng dẫn cách làm gỗ trực tiếp trên video luôn. Nhưng tụi mình cũng làm sẵn một phiên bản đế in 3D cho ai thích làm bộ đếm hoàn toàn bằng in 3D.

Phần số thì tụi mình có cả bản 'thường' (plain) và bản 'rỗng' (hollow) nha. Phần đế thì có bản 3 số và bản 5 số (xem thêm mẹo ở dưới nha).

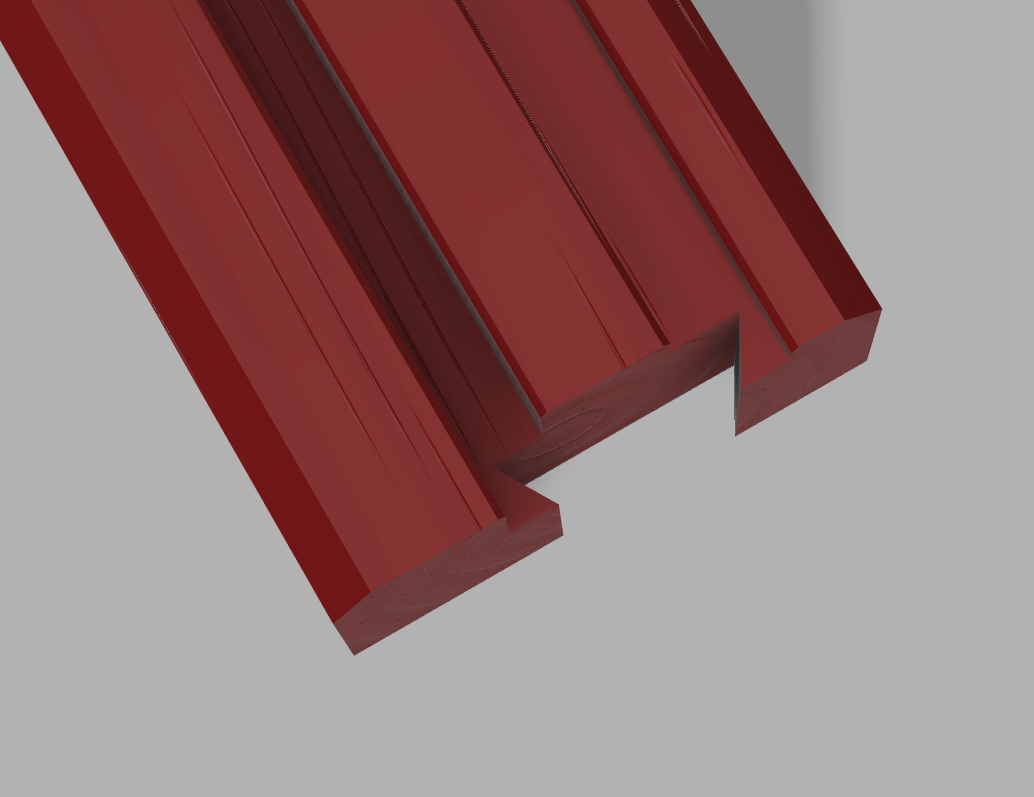

Khe đầu tiên ở giữa để bạn nhét các con số vào, khe thứ hai phía sau là để đặt dải đèn LED. Khe LED này rộng 12.5mm. Có lỗ 12.5mm ở đó để bạn dễ dàng luồn dây đèn LED xuống dưới. Bạn cũng có 1 khe dưới đế để đặt bộ điều khiển LED. Kích thước này dựa trên chuẩn ESP8266 nhưng tụi mình đã nới rộng ra một chút. Kích thước khe:

• Chiều rộng: 50mm
• Chiều dài: 100mm
• Chiều sâu: 20mm Cuối cùng, lỗ 5mm ở dưới là để luồn dây nguồn vào đế.

Mọi thứ đều nên in bằng PLA, nhưng PETG hoặc bất kỳ vật liệu nào bạn có sẵn cũng đều ổn hết.

Mẹo cho bản thường (Plain):

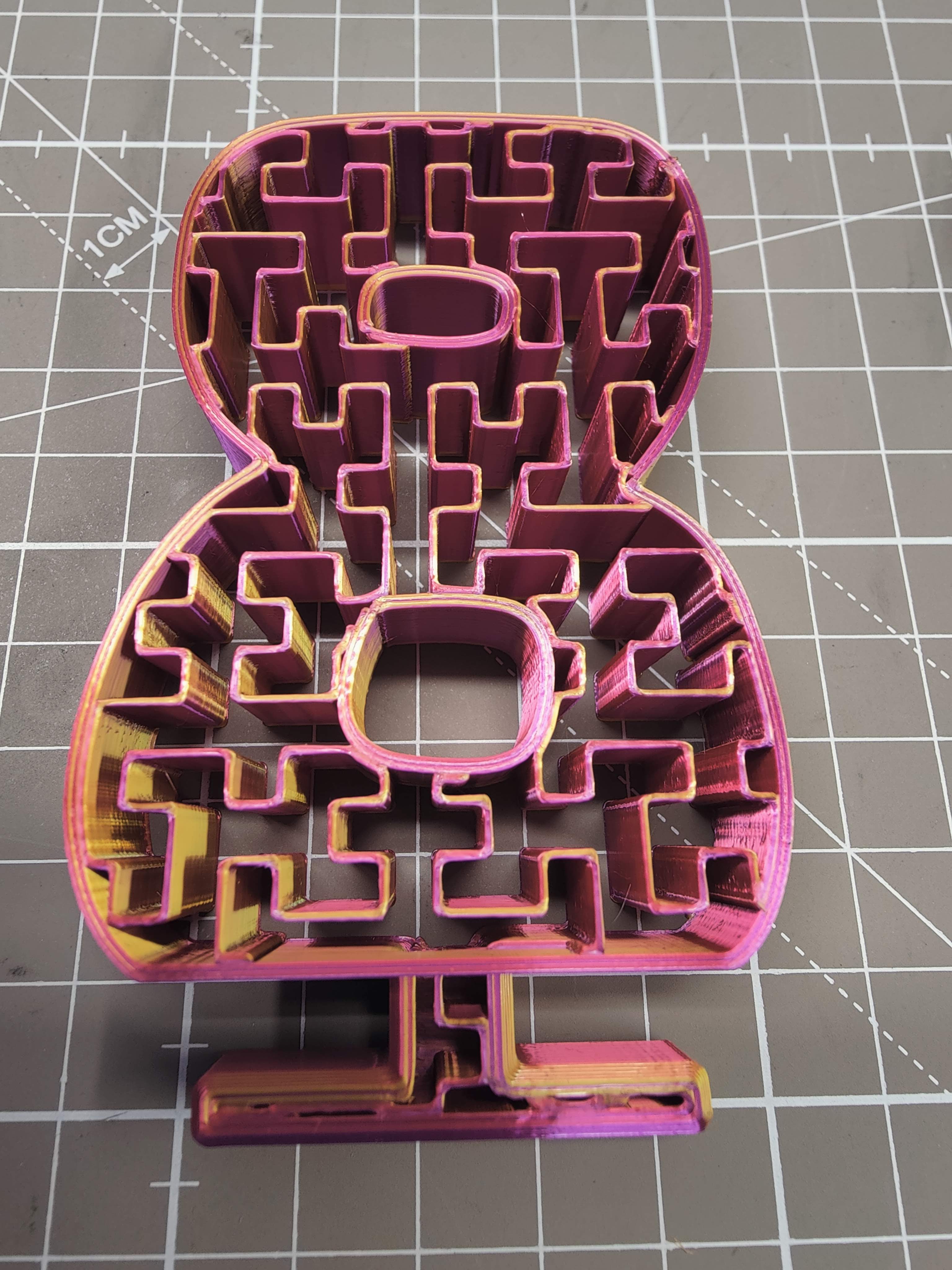

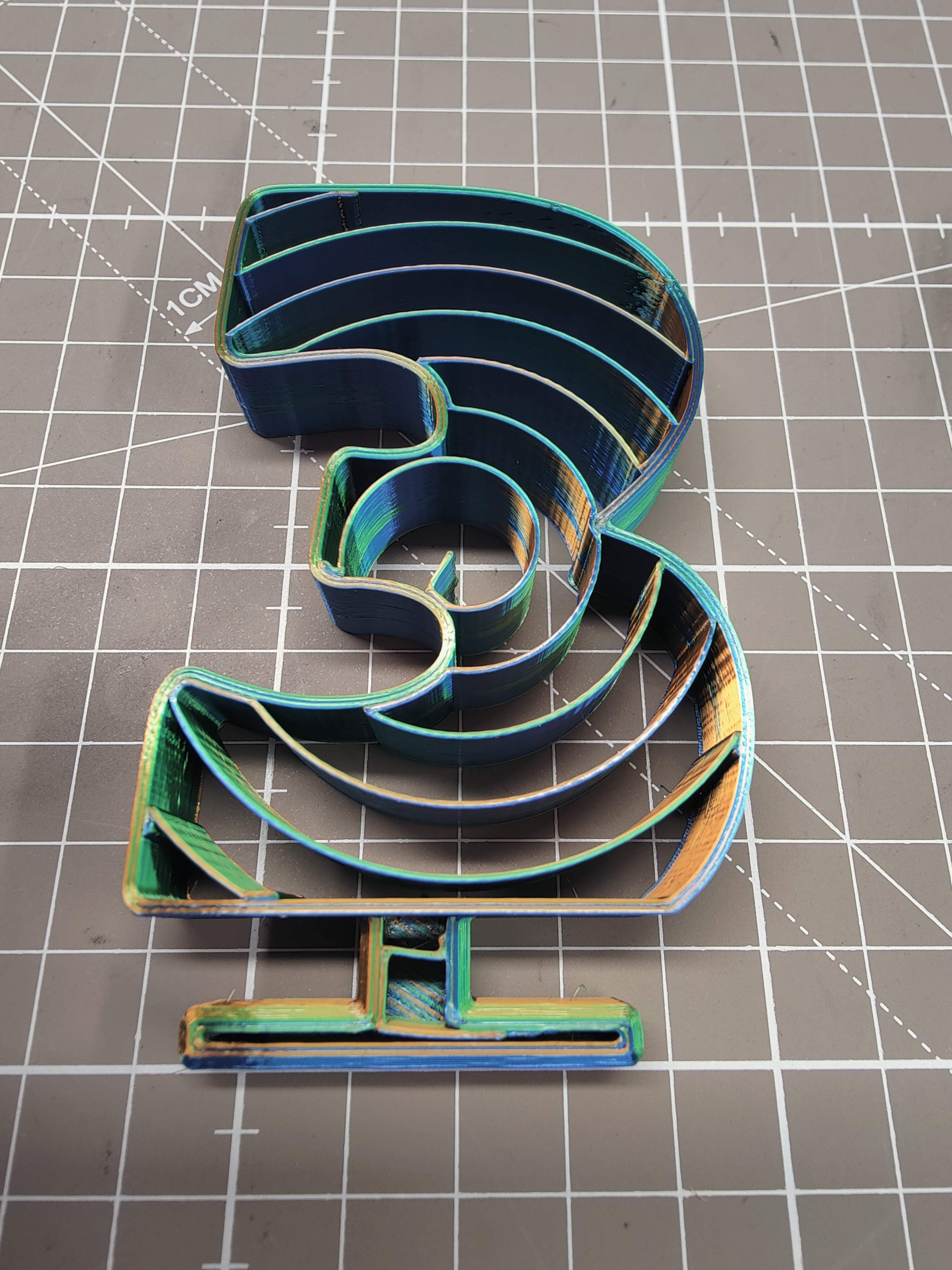

Bỏ lớp trên/dưới đi và thử nghiệm với infill để có hiệu ứng đẹp mắt!

Đây là vài ý tưởng từ bản yêu thích của tụi mình!

• Gyroid 5%
• Cubic 8%
• Archimedean Chords 10%
• Hilbert Curve 15%
• Octagram Spiral 20%

Cũng nên thử chỉnh hướng infill để tinh chỉnh hiệu ứng theo ý thích. Chỉ cần chú ý là tất cả các đường infill phải được kết nối với cái gì đó thì mô hình mới in thành công được.

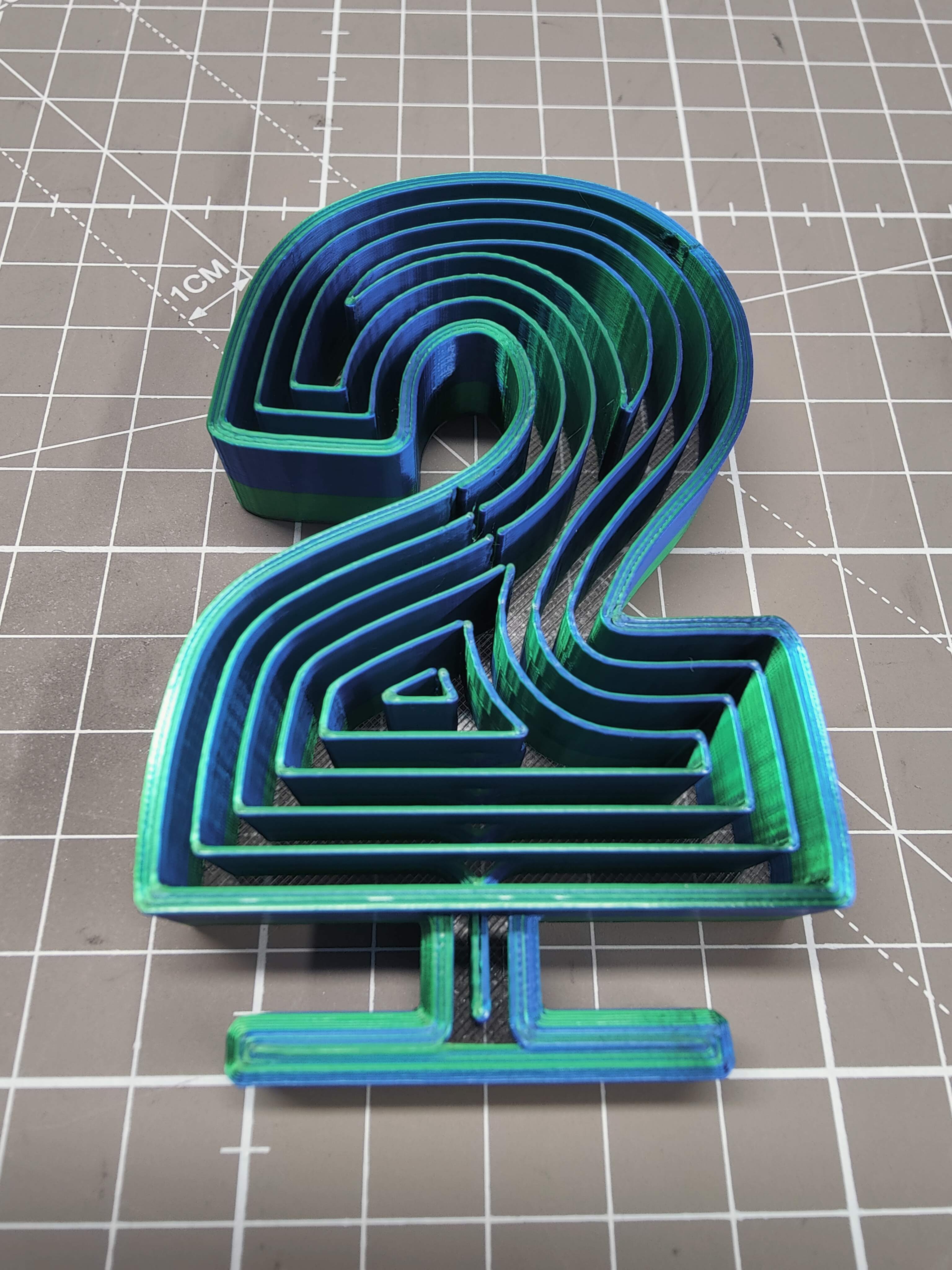

Bạn cũng có thể sáng tạo hơn nữa. Ví dụ, thử số 2 với infill Concentric 20%. Rồi thêm 3 lớp đáy in bằng nhựa trong trước khi đổi màu. Điều này sẽ tạo hiệu ứng nổi cực hay!

Mẹo cho bản rỗng (Hollow):

Hầu hết đều in khá dễ, nhưng để có hiệu ứng tốt nhất bạn sẽ cần nhựa trong và đổi màu cho các số 0 - 4 - 6 - 8 - 9

Cái này không bắt buộc nhưng sẽ làm cho hiệu ứng nổi bật hơn.

Mẹo cho phần đế:

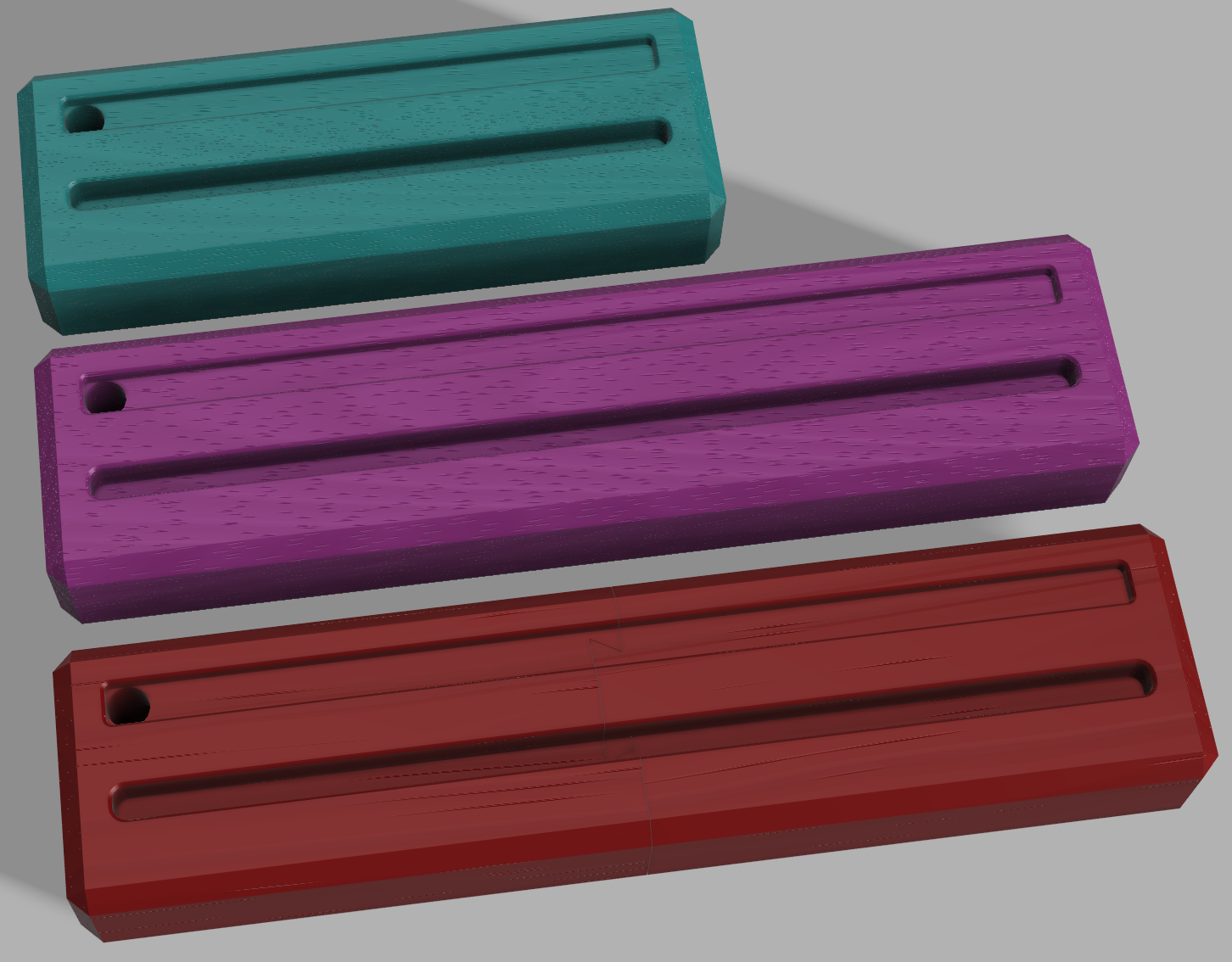

Phần đế 3 khe rộng 22cm và sẽ vừa với MK3/MK4 và hầu hết các máy in. Để vừa với máy mini thì bạn cần thu nhỏ kích thước hoặc cắt nó ra làm hai phần. Nếu bạn quyết định thu nhỏ, hãy chỉnh kích thước các con số tương ứng.

Phần đế 5 khe rộng 33cm. Cái này sẽ vừa với máy XL nhưng với đa số chúng ta thì sẽ phải thu nhỏ hoặc cắt làm hai phần. Nếu bạn quyết định thu nhỏ, hãy chỉnh kích thước các con số tương ứng.

Tụi mình có kèm theo đế 5 khe cắt sẵn làm hai phần nhưng chưa thử ráp. Tụi mình khuyên bạn nên dùng công cụ cắt trong Slicer nếu bạn đã có kinh nghiệm tốt với nó!

Xem hình để lấy ý tưởng, hoặc xem video của tụi mình nhé! Tụi mình mong sẽ thấy nhiều kiểu dáng độc đáo trong các bản làm ra (makes)!

Pour notre chaîne YouTube sur la fabrication et la réparation d'objets, nous avons fait un petit compteur d'abonnés sympa avec pleins de chiffres de toutes les couleurs.

Pour le nôtre, la base est réalisée en bois, que nous avons appris à travailler en live dans la vidéo. Mais nous avons également réalisé une version imprimable en 3D si vous préférez un compteur complètement imprimé.

Pour les chiffres nous avons inclus des versions ‘pleines’ et 'creuses'.

Pour la base vous avez une version pour 3 chiffres, et une pour 5 chiffres. (voir conseils plus loin)

Le premier rail au centre sert à placer les chiffres, et le second plus en arrière est pour un ruban LED. Le rail pour les LED fait 12.5mm de large. Le trou de 12.5mm vous permet de passer facilement les cables des LED vers le dessous. Vous avez aussi un slot sous la base pour placer un contrôleur de LED. La taille est basée sur un ESP8266 mais agrandie pour plus de compatibilité. Taille de l'emplacement:

• Largeur: 50mm
• Longueur: 100mm
• Profondeur: 20mm Finalement le trou de 5mm en bas permet d'entrer le câble d'alimentation dans la base.

L'ensemble est à imprimer en PLA, mais le PETG ou autre fonctionnera également selon vos disponibilités.

Astuces pour la version pleine:

Enlevez les couches du haut et du bas et jouez avec le remplissage pour des effets sympas!

Voici quelques idées parmi nos favorites:

• Gyroïde 5%
• Cubique 8%
• Accords d'Archimède 10%
• Courbe de Hilbert 15%
• Spirale Octagramme 20%

Jouez également avec l'orientation du remplissage pour obtenir l'effet parfait. Faites bien attention à ce que tout l'infill soit bien connecté à quelque chose pour avoir un modèle qui s'imprime bien.

Vous pouvez aussi aller plus loin. Par exemple, prenez le chiffre 2 avec remplissage Concentrique à 20%. Ensuite ajoutez 3 couches solides dessous à imprimer en plastique transparent pour avoir un bel effet flottant.

Astuces pour la version creuse:

La plupart est très simple a imprimer, mais pour le meilleur effet il vous faudra du plastique transparent et un changement de couleur pour les chiffres 0 - 4 - 6 - 8 - 9

Ce n'est pas obligatoire mais cela donnera le meilleur effet flottant.

Astuces pour la base:

La version 3 chiffres fait 22cm et passera sur les MK3/MK4 et la plupart des imprimantes. Sur la mini il faudra soit diminuer l'échelle soit couper en deux parties. Si vous décidez de diminuer l'échelle il faudra diminuer pour les chiffres également.

La version 5 slots fait 33cm. Elle passera sur la XL mais pour la plupart d'entre nous il faudra soit réduire l'échelle soit couper en deux parties. Si vous décidez de diminuer l'échelle il faudra diminuer pour les chiffres également.

Nous avons inclus la version 5 slots déjà coupée mais n'avons pas testé l'assemblage. Si vous avez déjà eu de bons résultats avec l'outil de coupe du Slicer nous vous conseillons de réaliser la coupe de cette façon!

Regardez les photos pour vous inspirer, ou allez voir notre vidéo! Nous espérons voir plein de styles sympa dans les makes!
