Giá đỡ ổ cứng 2.5" gắn trong cho Sega Dreamcast

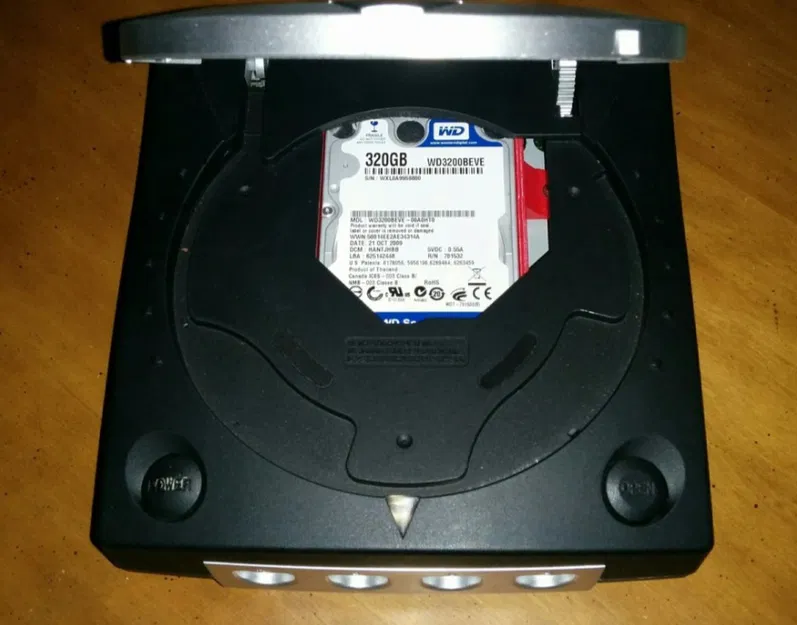

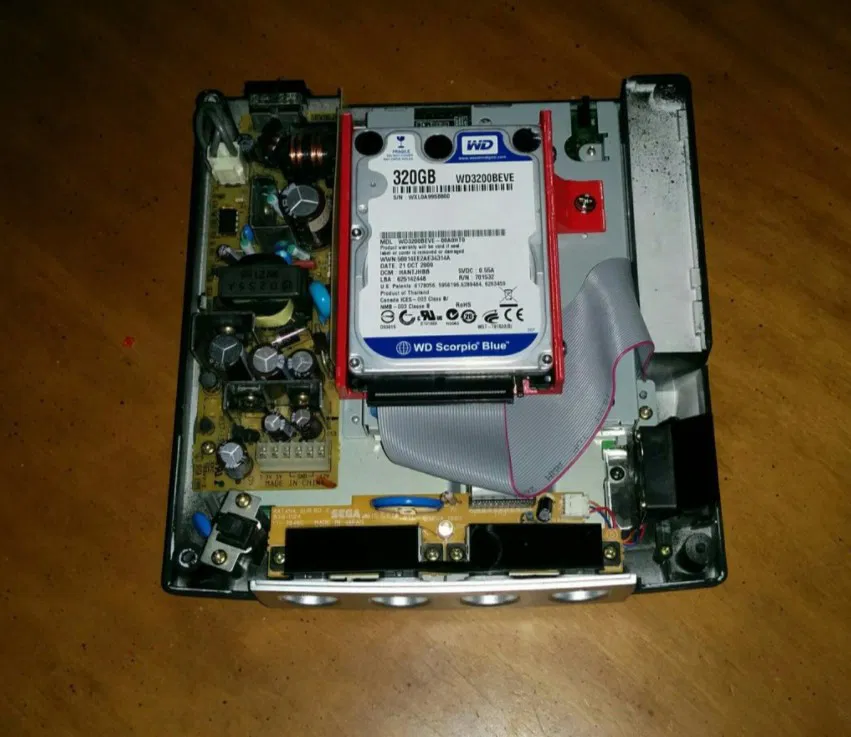

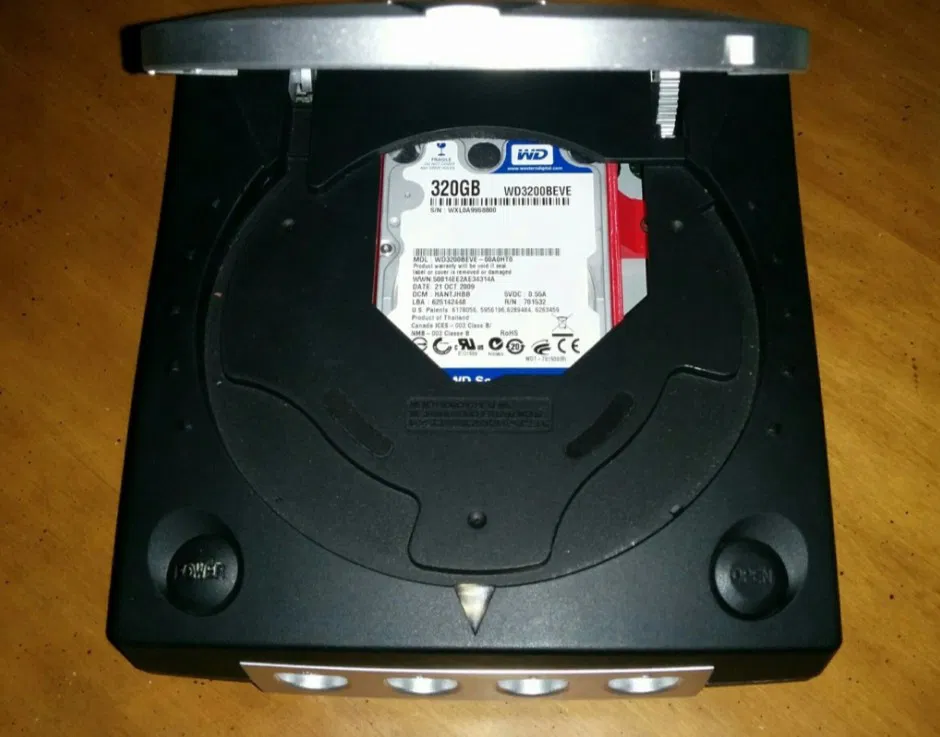

Giá đỡ ổ cứng 2.5" (9.5mm) gắn trong cho Sega Dreamcast, dùng cho mod IDE. Giúp ổ cứng được cố định và làm cho mod trông gọn gàng hơn nhiều. Cái này bắt ốc vào mặt trên của vỏ hộp bo mạch GD-ROM bằng ba con ốc M4x6. Bạn cần ấn ốc vào ban đầu để tạo ren vì lỗ không được thiết kế sẵn cho ốc (hoặc dùng mũi khoan và mũi taro). Ổ cứng cần ốc M3x8 để gắn.

LƯU Ý: Cái này sẽ không dùng được với Dreamcast phiên bản VA2 vì nó có kiểu ổ đĩa GD-ROM khác, không có vỏ hộp để gắn giá đỡ vào.

Cập nhật 17/12/2023:

Tôi đã cải tiến thiết kế:

• Sửa vị trí một vài lỗ gắn ốc bị lệch.

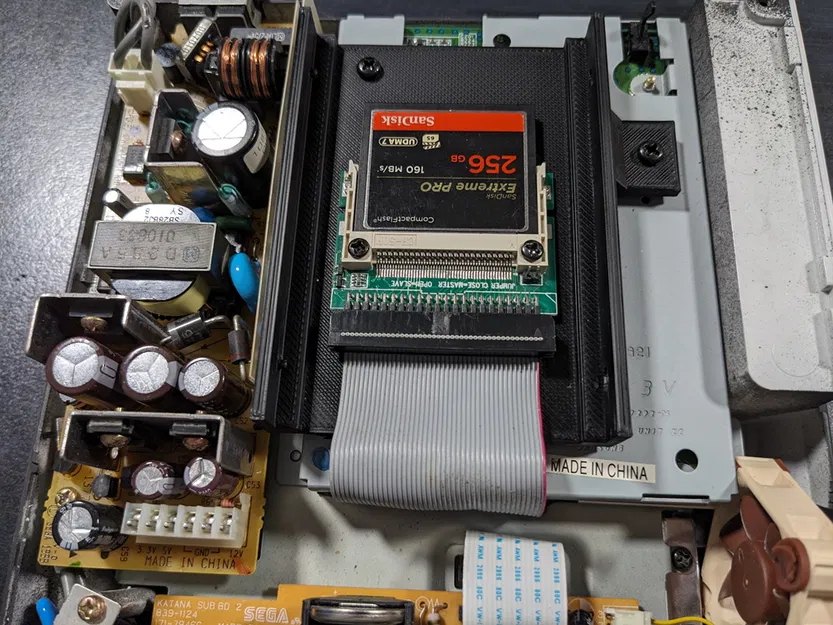

• Thêm lỗ gắn cho adapter CF giống như cái này. Lỗ đã được tạo ren sẵn nhưng có thể cần dùng lực để bắt đầu vặn ốc. Bạn có thể dùng cùng ốc M3x8 như cho HDD.
• Thêm thiết kế thay thế có các chốt ở bên trái thay vì lỗ. Việc này giúp tháo ổ đĩa dễ dàng hơn vì ốc bên trái khó tiếp cận do bị vướng bộ nguồn.

Mẹo in:

Bạn có thể in nằm phẳng hoặc dựng đứng. In đứng sẽ nhanh hơn nhưng cần có giá đỡ.
