RECLAIMER: Dual Stage, Tracer, Stock, và một số Mod khác cho Project Mjolnir

CẬP NHẬT 20231015: Đã thêm các tệp BCAR dạng module và tệp cho động cơ Momentum (Protostar). Khuyến nghị ESC 4 trong 1 30A trở lên. Thiết kế có chỗ lắp cho ESC vuông 20mm, nhưng ESC lớn hơn cũng có thể vừa trong vỏ. (Hãy nhớ cách điện ESC khỏi ốc vít động cơ, và chừa khoảng trống cho trục động cơ Supernova và vòng snap của trục bên dưới giá đỡ. Số liệu FPS cho biến thể Protostar ở bên dưới:

Số liệu Protostar (cài đặt Momentum):

100%/100% - BCAR/220ms: 220 fps, Không BCAR/220ms: 225 fps (Bị nóng) 80%/100% - BCAR/220ms: 220 fps, Không BCAR/220ms: 225 fps (Bị nóng) 70%/80% - BCAR/220ms: 203 fps, Không BCAR/220ms: 215 fps BCAR/120ms: 190 fps 75%/85% - BCAR/120ms: 200 fps

Cũng đã thêm tệp cho bộ đệm ESC và vít "thumb screws" cho ốc M2 phía trên, chúng cũng có chức năng như Sights Tích hợp. Sử dụng https://www.mcmaster.com/9452K6/ (Dash 016 Oring) cho BCAR. (giống Lynx)

CẬP NHẬT: Đã thêm các tệp mới cho BCAR, khoảng cách giữa các giai đoạn tốt hơn và magwell thông gió. Magwell thông gió là do mình cứ bị cháy bo mạch solenoid, nên giờ mình dùng IRLB3034 hoặc IRL7833PBF (+ điện trở 10k và diode flyback) thay vì bo mạch được chỉ định.

Cấu hình mình dùng cho Double sprung 4s: Solenoid pulse high 27 Pulse low 32 Return 27 Và ramp up 120 Khi bạn tìm được giá trị ưng ý, bạn có thể đặt chúng làm mặc định trong mã arduino và nạp lại để không phải cấu hình lại nếu mất cấu hình. Bạn có thể đẩy ROF cao hơn một chút nữa, nhưng mình nghĩ vậy là đủ cho sử dụng thực tế và mình thích có biên độ an toàn để đảm bảo độ tin cậy.

Ban đầu: Một lô mod mình làm cho Project Mjolnir. Hiện tại đạt khoảng 200FPS với Worker Gen2HE và động cơ BetaFPV 4500kv trên 4S. Các mod bao gồm:

• Phụ tùng Dual Stage (ESC có thể di chuyển ra phía trước nếu bạn dùng ESC 4 trong 1)
• Bánh công tác có ống dẫn và loại thường cho Động cơ BetaFPV mình tìm thấy trên Amazon
• Ống dẫn đạn "Tracer" đơn và kép có thể chứa 2 PCB UV nhỏ của Tạp chí Firefly đấu song song
• Điểm bắt vít thêm cho Trigger Guard/Magwell bằng ốc M2 hoặc ốc đồ chơi. Dùng mũi khoan để làm phẳng nếu có thể (mình không muốn loại bỏ quá nhiều vật liệu)

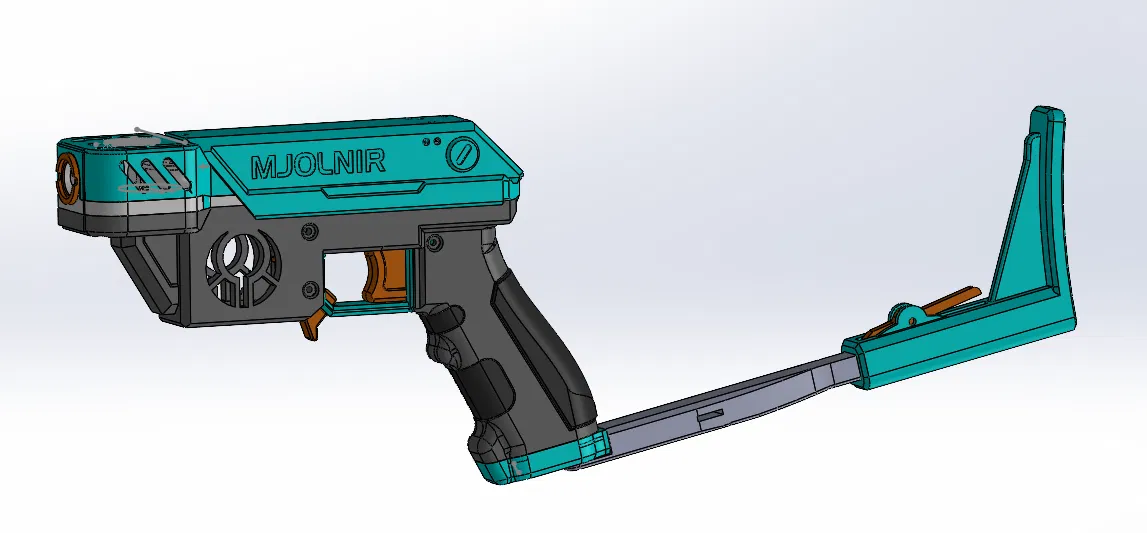

• Một báng súng rất ọp ẹp (nhưng có thể điều chỉnh) chỉ đủ để giữ pin lớn hơn bằng băng dính gai + 2 dây rút cáp, hoặc để trông giống người điên! (cũng in báng và nhét một HSI M3 để cố định báng, dùng một con ốc dài để dễ dàng tháo lắp)

Các cân nhắc khác:

• Bạn sẽ cần nhiều ốc vít (M2/đồ chơi & M3 cũng như lò xo cho báng, và thêm dây điện cho Nắp pin.
• Đối với động cơ BetaFPV, bạn cần khoan một lỗ nhỏ vào tâm của đĩa đỡ động cơ (nhưng không xuyên qua) để chứa trục và kẹp giữ.
• Tùy chỉnh các tệp STEP với logo của riêng bạn!
• Khuyến nghị 75% Giai đoạn 1 95% Giai đoạn 2 cho 200 FPS
• Công suất tối thiểu khoảng 75 FPS. (30%/30%)

Mình muốn tải các tệp này lên sớm, có thể sẽ quay lại bổ sung chi tiết sau.
