Giá đỡ linh hoạt cho máy in 3D với màn hình Android

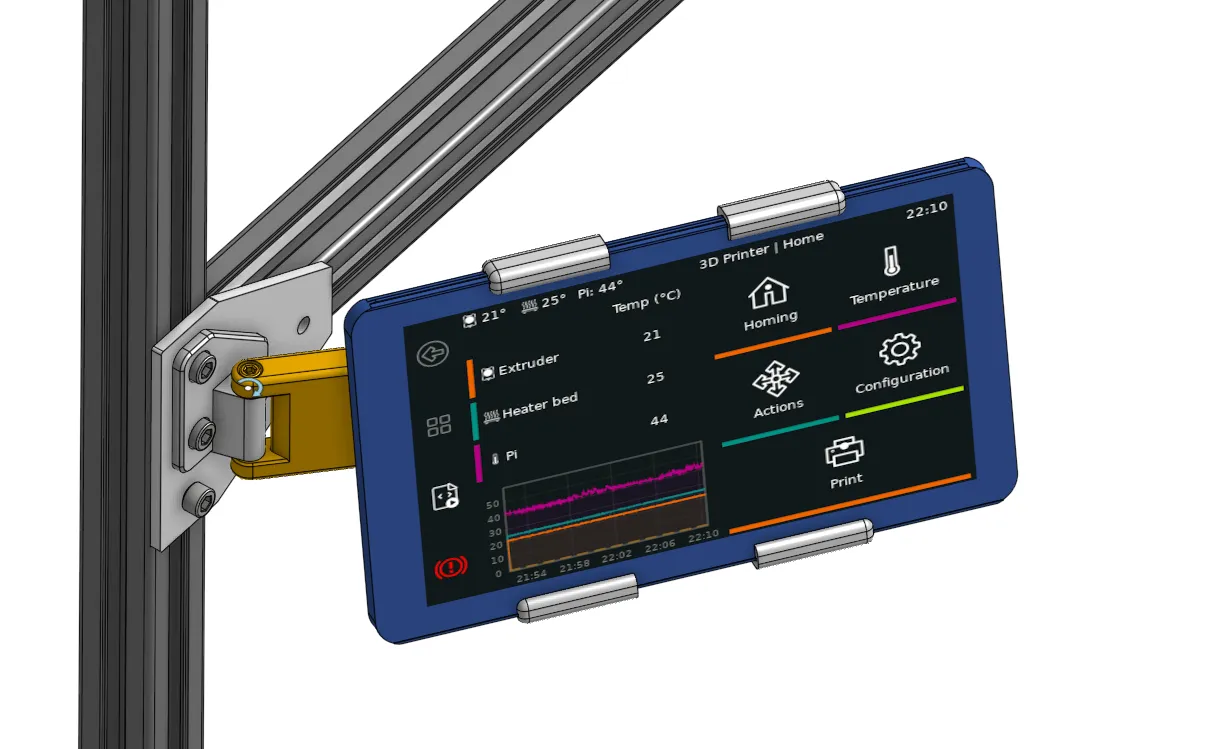

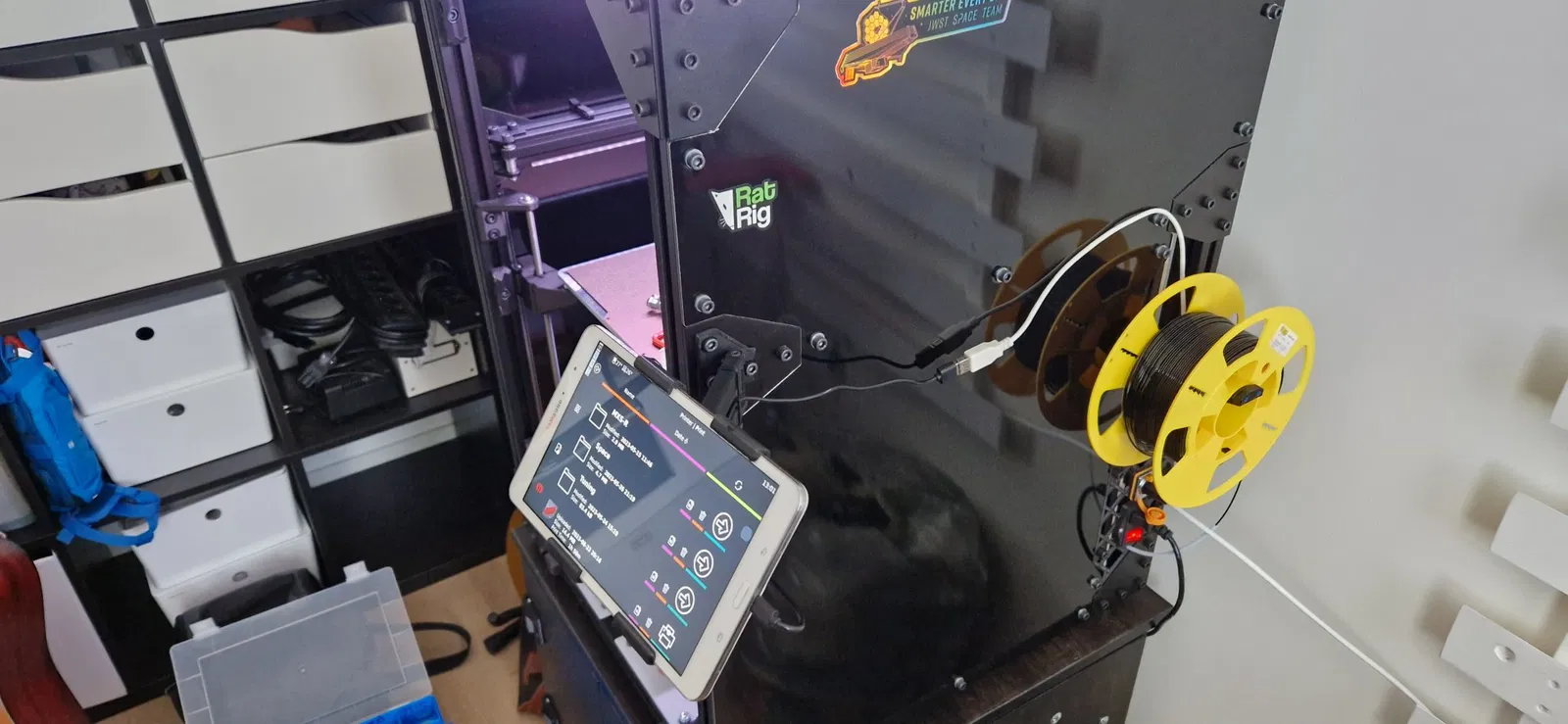

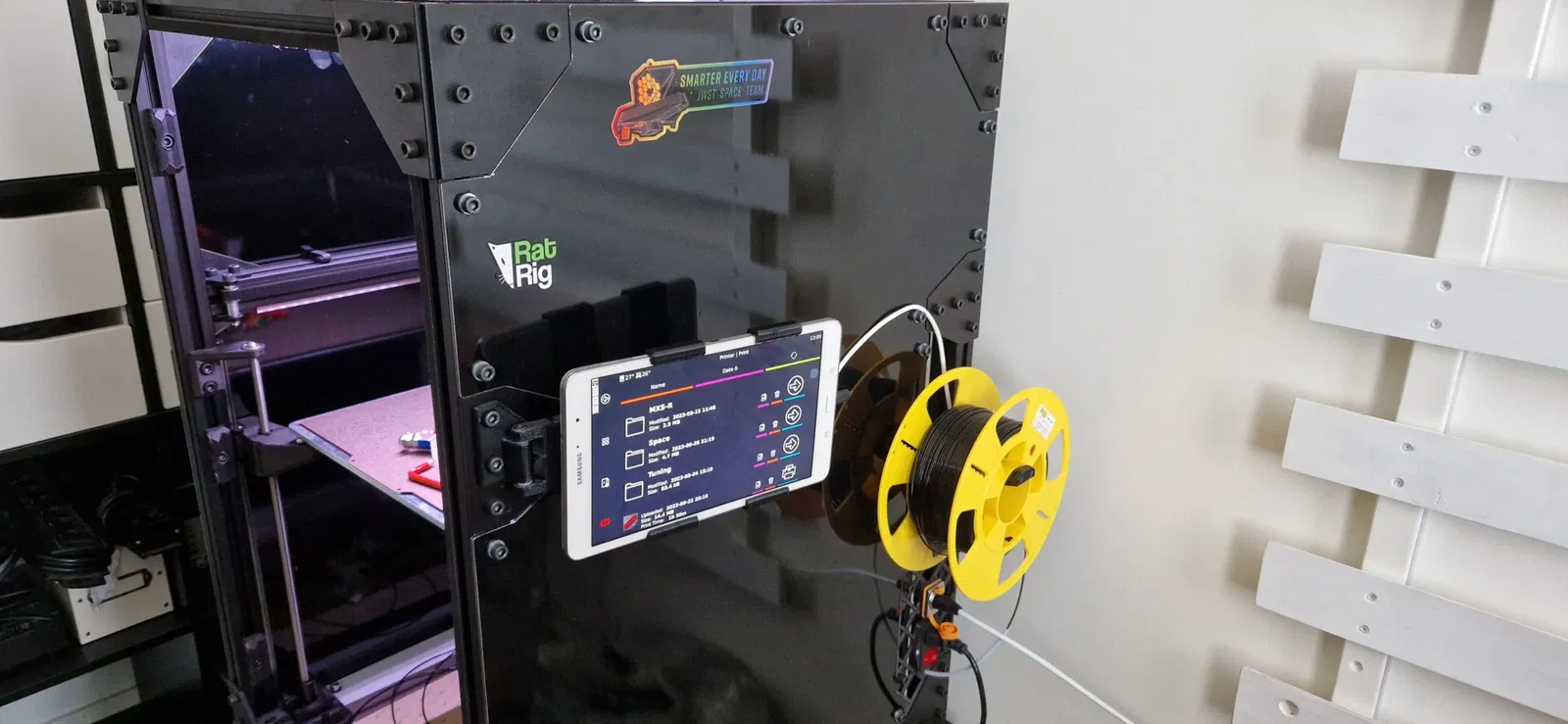

Một giá đỡ để gắn một chiếc máy tính bảng Android (được tái sử dụng) mà tôi sử dụng để theo dõi các bản in của mình qua KlipperScreen, vào máy in 3D của tôi.

Cụ thể

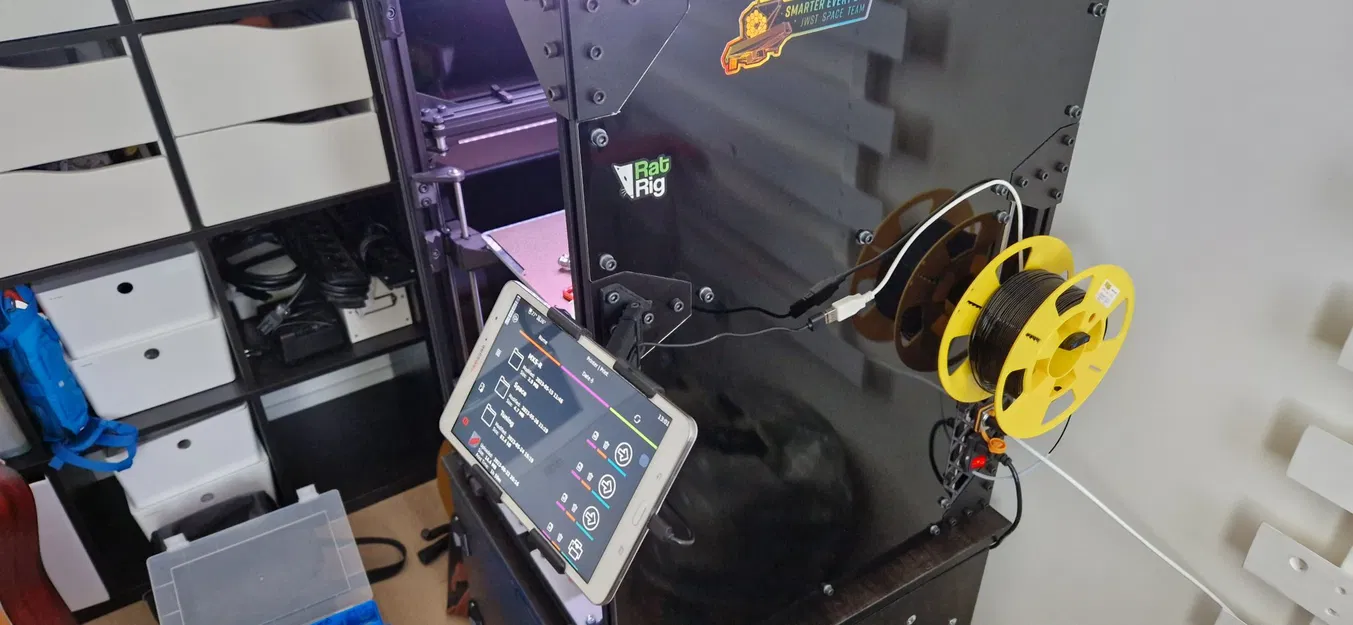

• Mô hình phải có khả năng được cất gọn sang một bên (khi không sử dụng) và xoay trong tầm nhìn đầy đủ. Tốt nhất là có khả năng xoay và nghiêng màn hình.

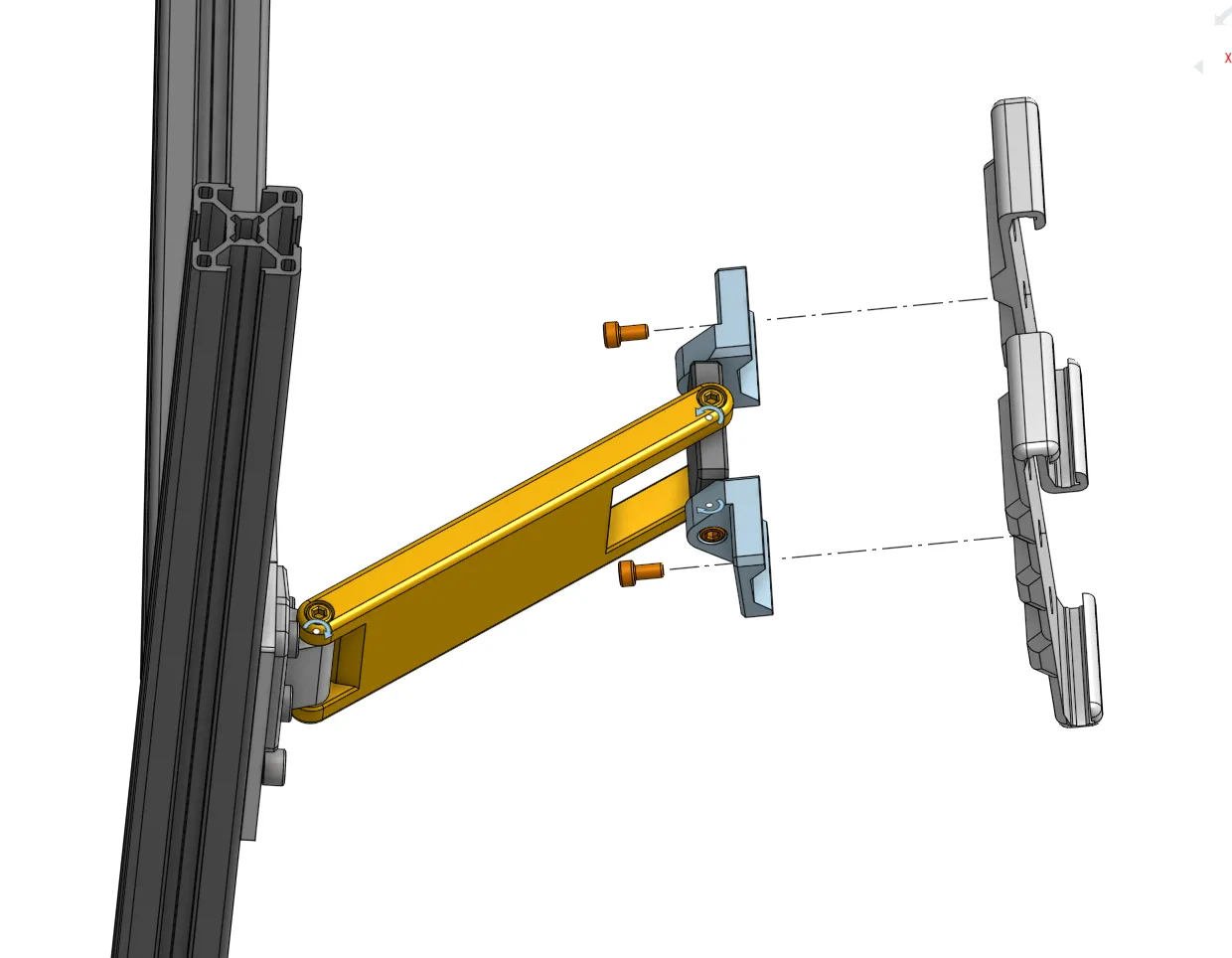

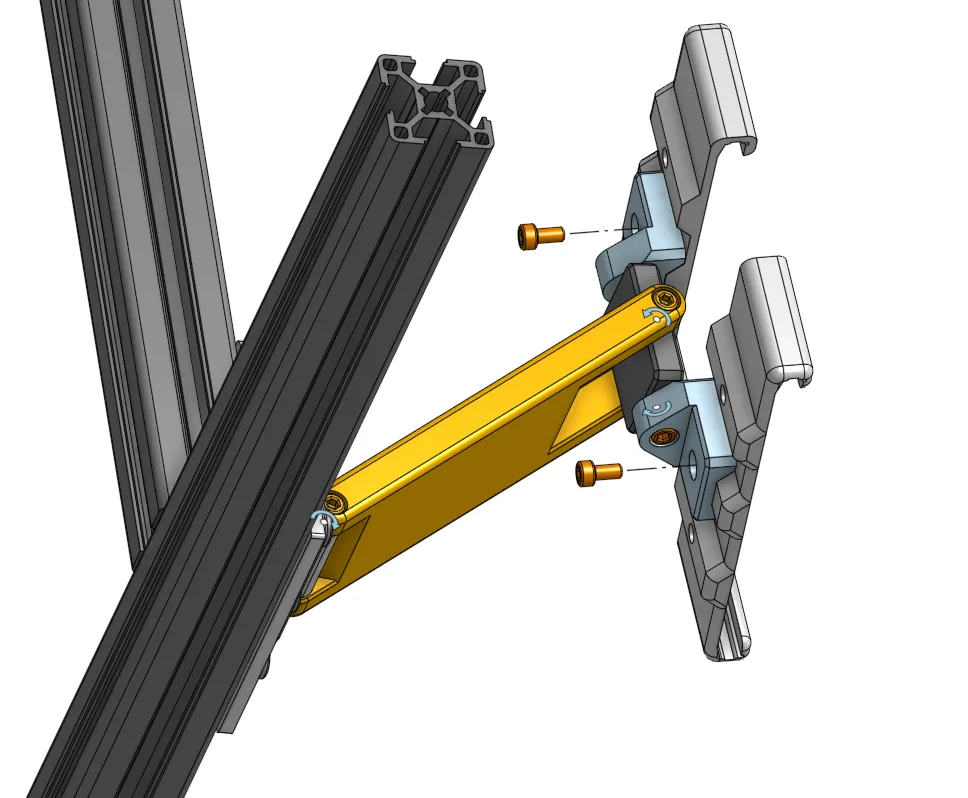

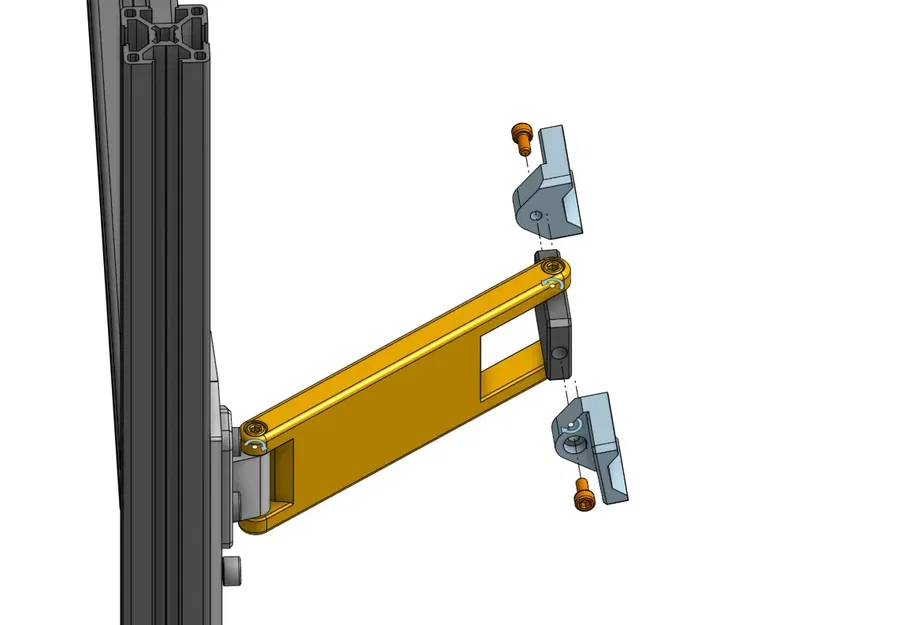

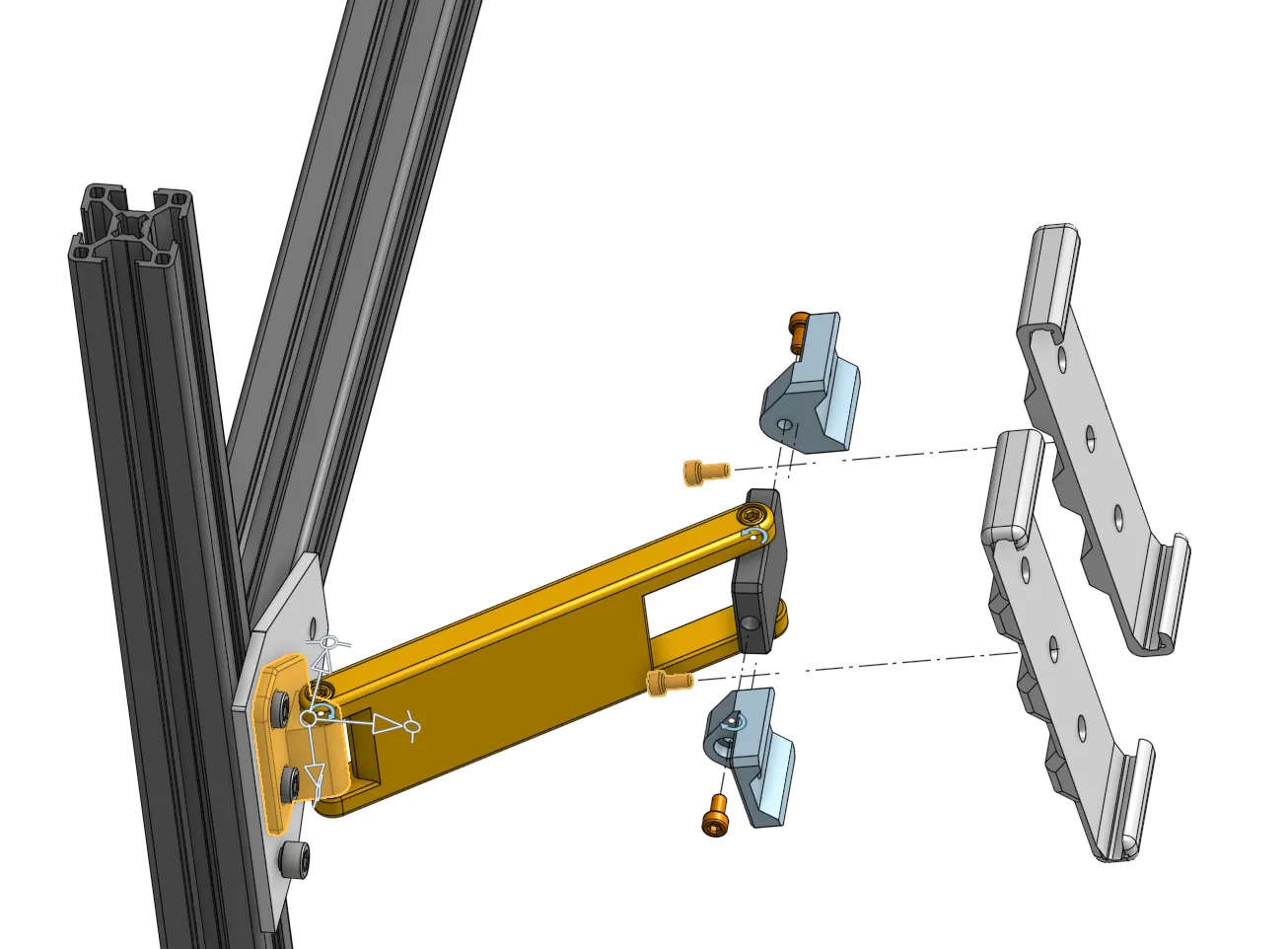

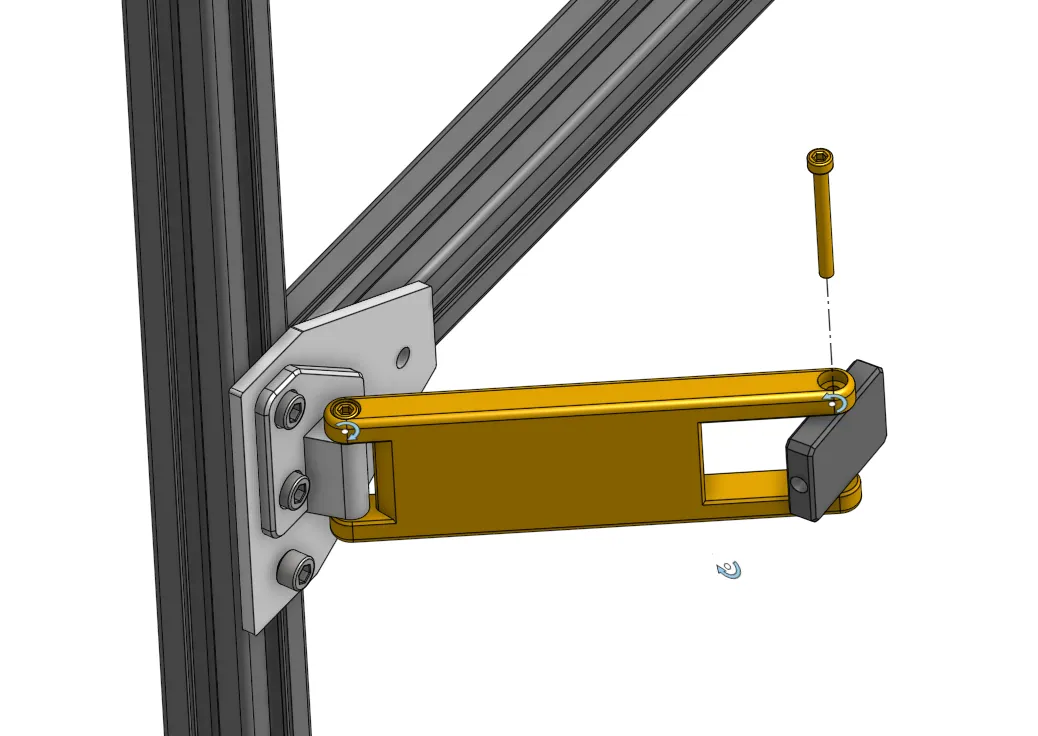

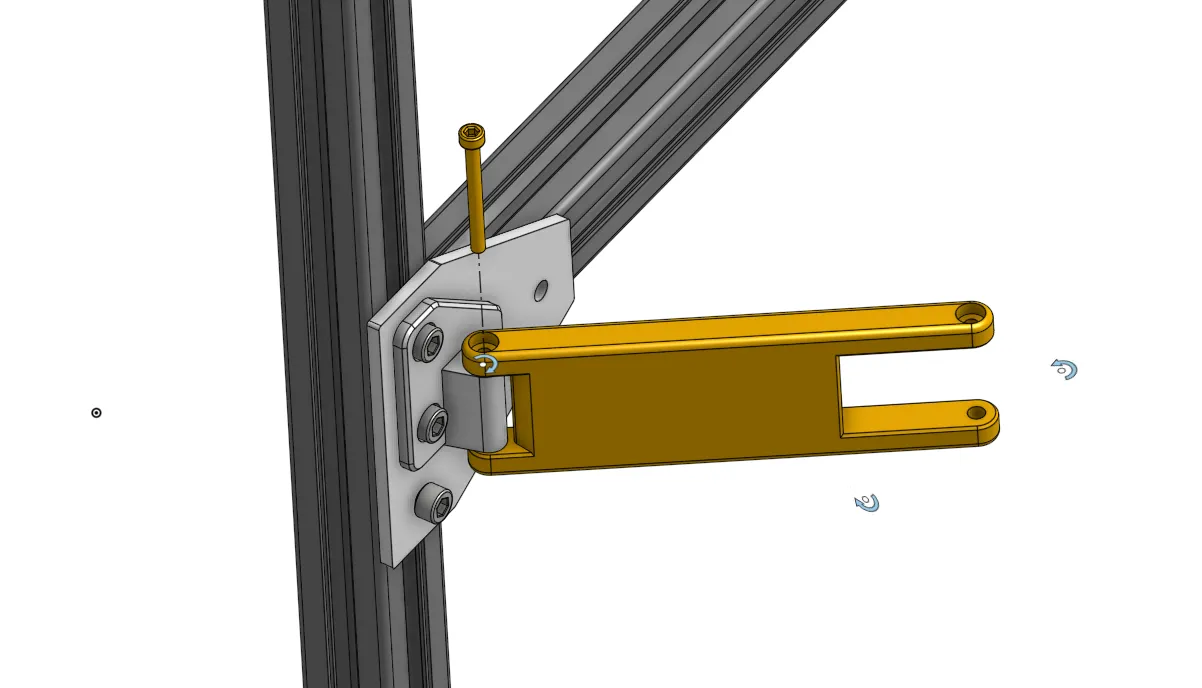

• Tất cả các kết nối được thực hiện bằng các vít đầu lục M4x40 (2x) và M4x10 (4x) và các chèn nhiệt M4.

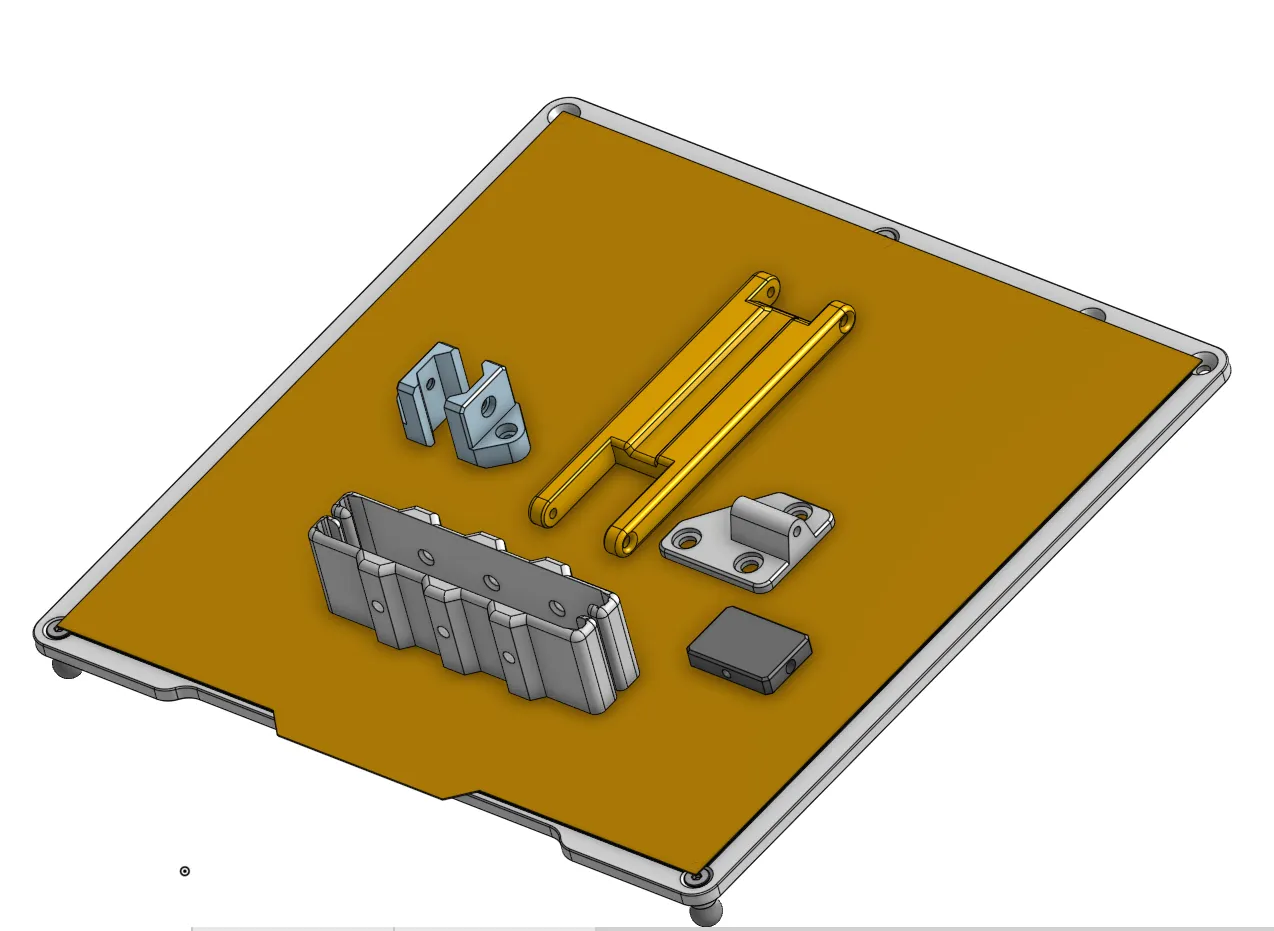

• Tôi chọn in bằng PETG màu đen nhưng PLA hoặc ASA cũng nên hoạt động tốt.
• Tôi đã thêm các vòng đệm nylon M4 giữa tất cả các kết nối để tạo thêm một chút ma sát để cảm thấy chặt chẽ hơn.
• Quản lý cáp (sạc USB) hoàn toàn dựa vào băng dính (tức là không tồn tại do thiếu cảm hứng…. xin lỗi).

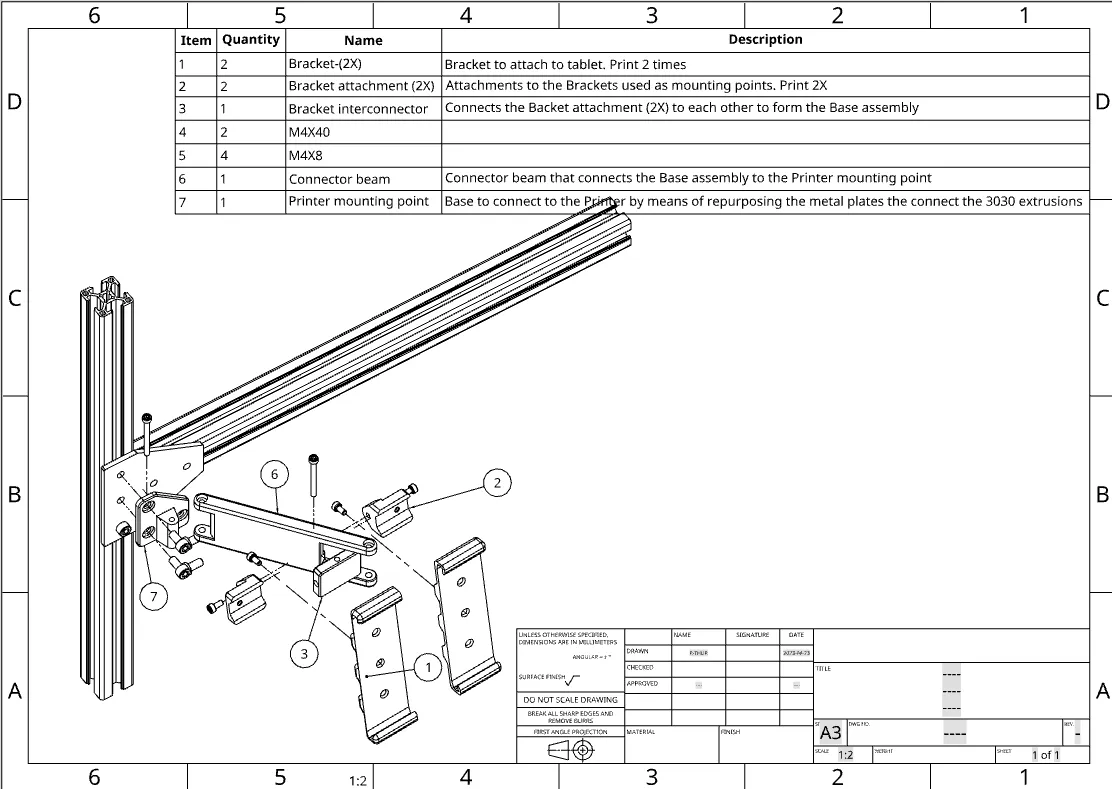

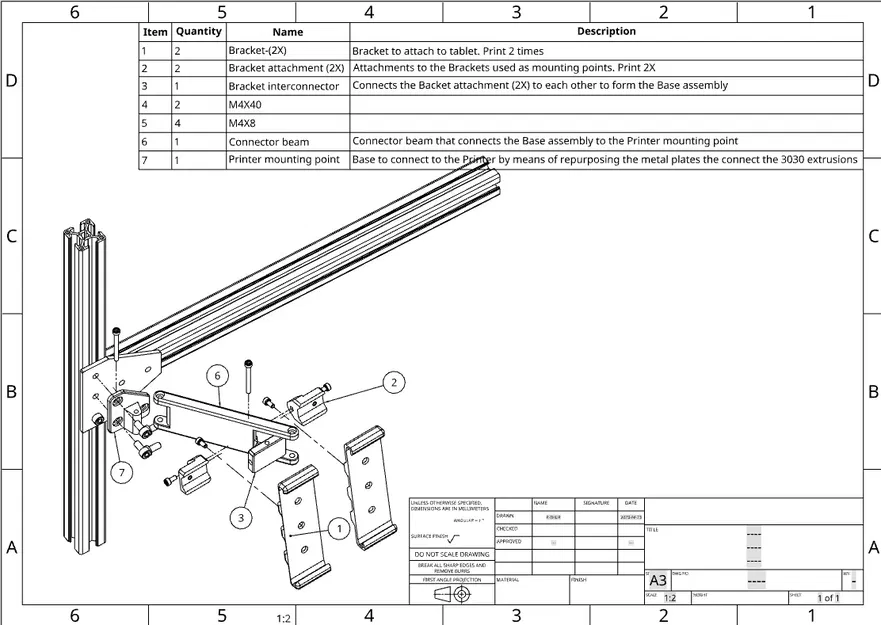

Thiết bị sử dụng/BOM

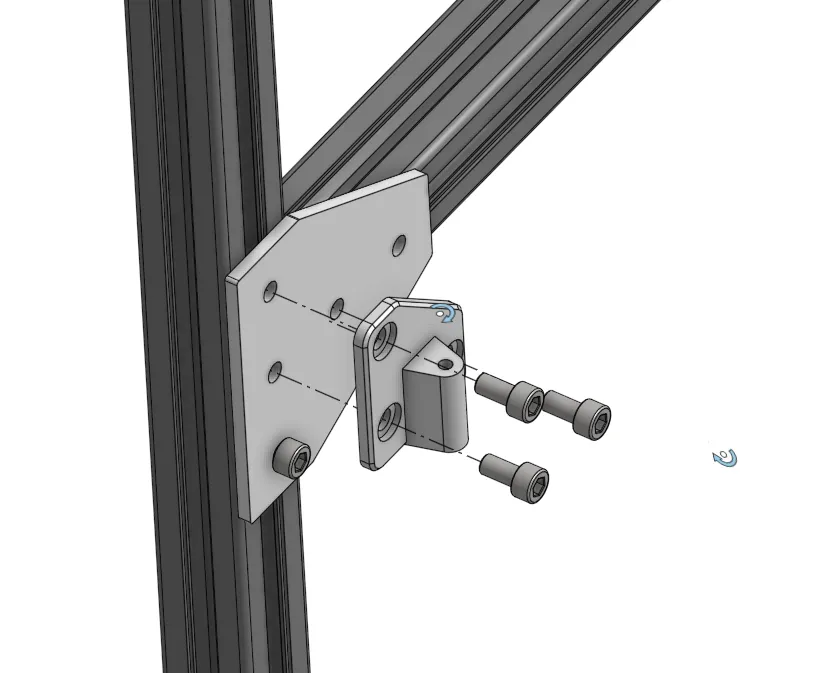

• RatRig VCore3.1-300 (các máy in khác cũng hoạt động tốt nhưng mẫu lỗ phù hợp với các tấm gắn extrusions 3030)
• Samsung Galaxy tab 8.4
• Vít đầu lục M4x40 (2x)
• Vít đầu lục M4x10 (4x)
• Chèn nhiệt M4

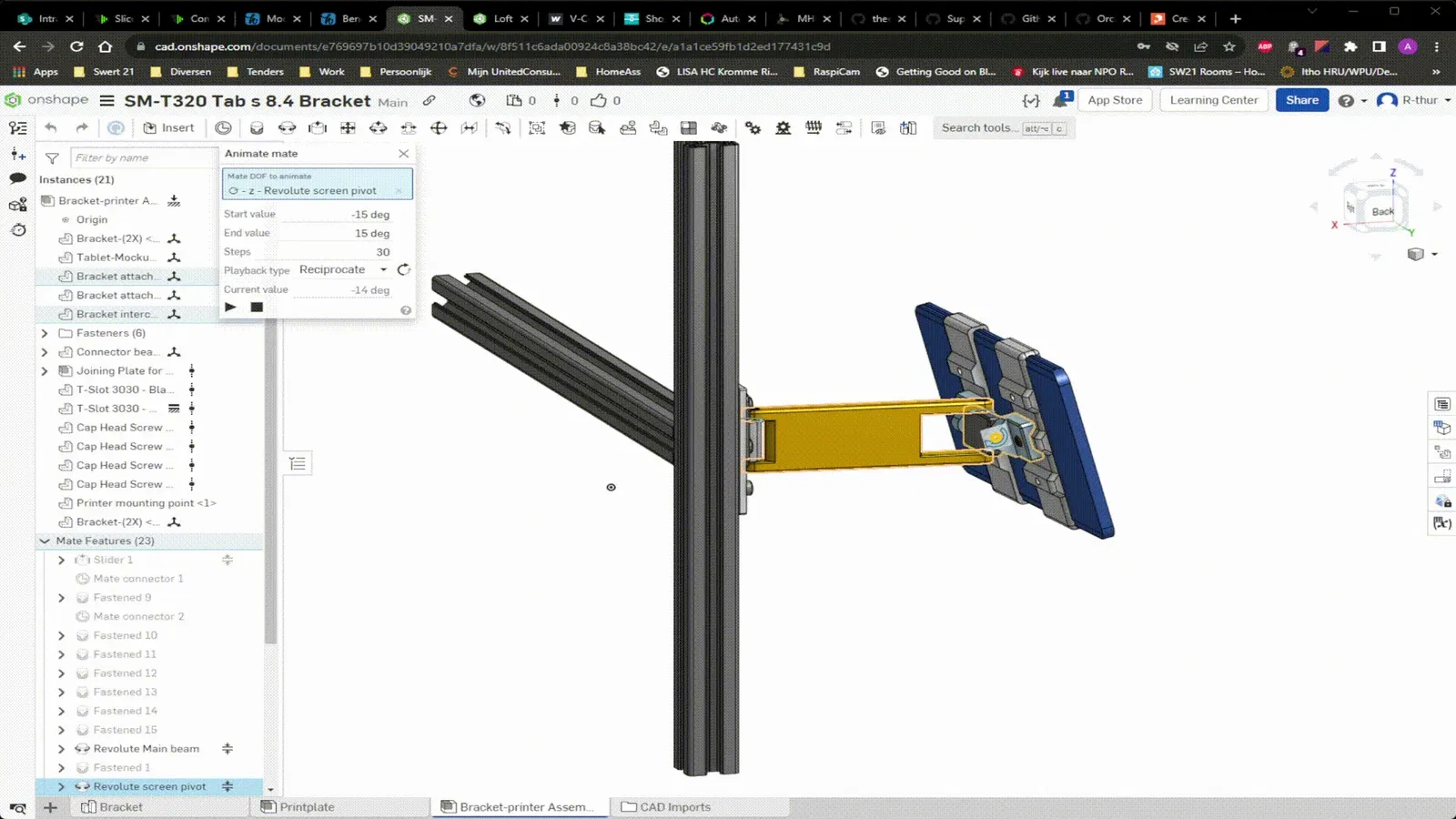

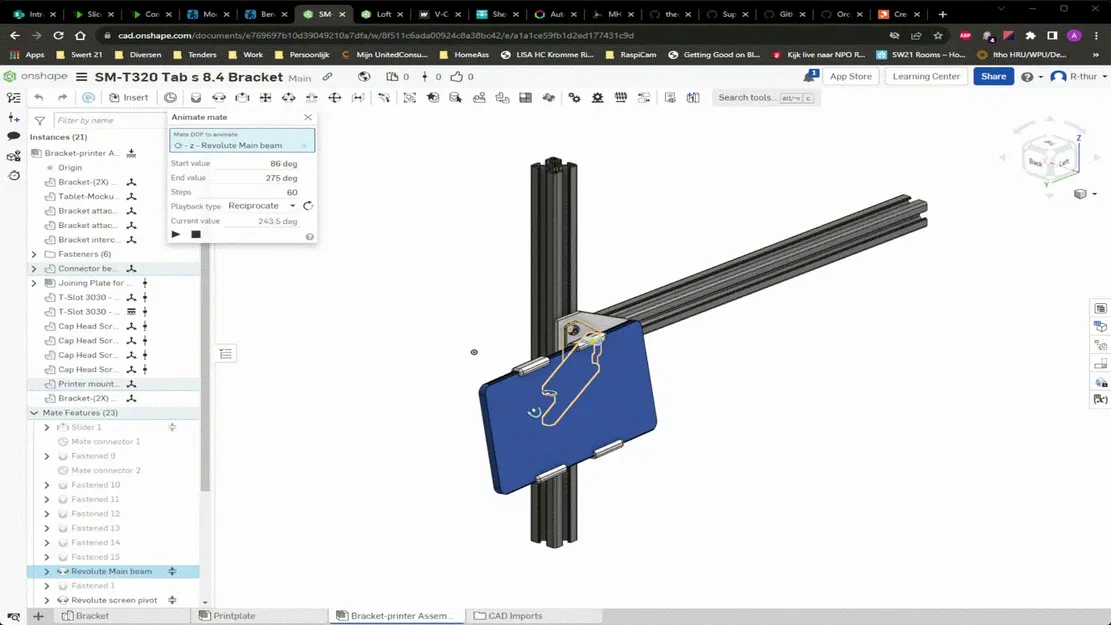

Liên kết Onshape

https://cad.onshape.com/documents/e769697b10d39049210a7dfa/w/8f511c6ada00924c8a38bc42/e/a2723afaba4d9bb469bb6e1c?renderMode=0&uiState=64e5f86d6620637fb31f0ecc
