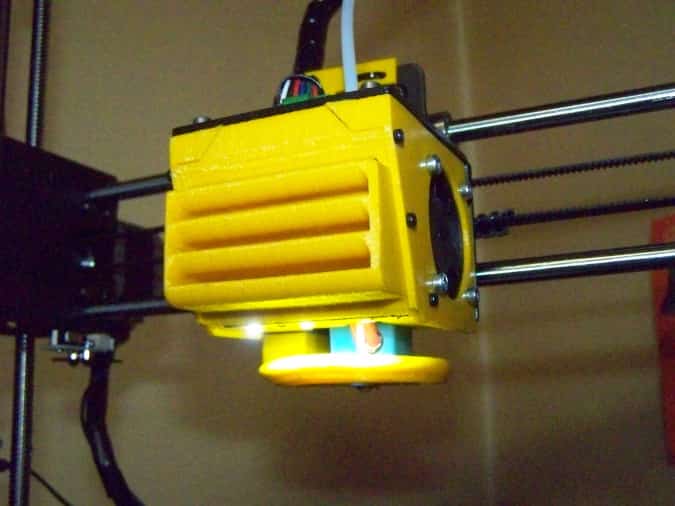

Anycubic I3 Mega Nâng Cấp Hộp Quạt Đầu Đùn (Bản Remixed, có cho Mega-S, Mega-X, Full Metal, BLTouch & E3DV6)

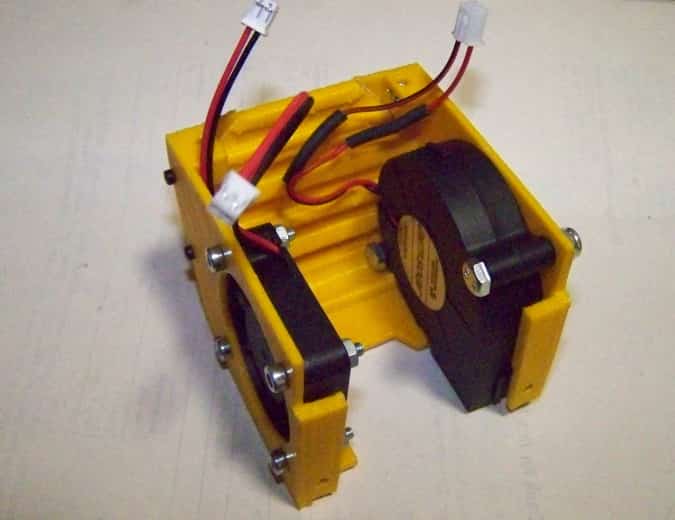

Thật tình thì tui không mong đợi công nghệ gì ghê gớm với cái máy in 139€ đâu, nhưng mà nó cần được chăm sóc kỹ hơn chút. Một trong những vấn đề là làm mát bộ phận đùn (parts cooling) không được tốt lắm, còn làm mát đầu đùn (hotend cooling) thì hoặc là phải xài quạt chạy rất nhanh (ồn ào) hoặc là nó sẽ dễ bị nghẽn đầu đùn.

Tìm giải pháp thì tui thấy cái đế của Renba (ở đây) và thấy thích cái giải pháp đó (12/2023: giờ có trên printables luôn rồi nha!). Tui in bằng PETG và tới giờ xài ổn dù nhiệt độ thấp hơn nó cũng bị mềm so với ABS.

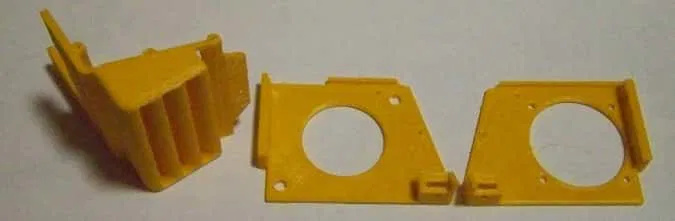

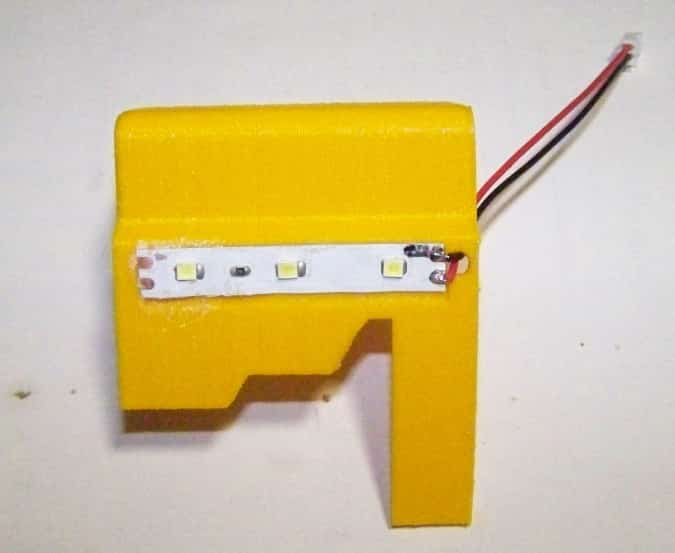

Tui có chỉnh sửa chút xíu ở phần mặt trước, cái lưới tản nhiệt grille_V3 của ổng, mà tui đăng lên đây luôn. Cái lỗ bắt ốc phía dưới chưa được chắc chắn lắm theo ý tui nên tui làm cho nó cứng cáp hơn chút và tui có thêm một cái mặt phẳng nghiêng để gắn dải đèn LED với lỗ luồn dây. Cái lỗ khoét cho dây của đầu đùn cũng chưa đủ rộng nên tui đã sửa lại. Ở tất cả các mặt bên, các lỗ đều nhỏ xíu nên khi in xong nó bị bịt kín hết, đó là lý do tui chỉnh sửa lại mấy file đó chút. Có thể bạn sẽ phải khoan lỗ lớn hơn một chút, nhưng ít ra bạn cũng có cái lỗ làm hướng dẫn. Còn với tui thì xài được mà không cần khoan lại.

Trong tương lai gần, tui sẽ nâng cấp lên bản clone E3D V6 và đổi cái mặt bên phải theo thiết kế của Renba cho nó.

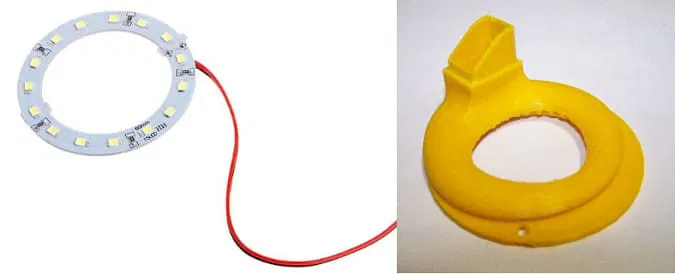

Còn ai muốn/cần nhiều ánh sáng hơn 3 bóng LED cung cấp thì tui đã sửa cái vòng quạt nửa vòng làm mát và cái quạt V4, thêm cái chỗ gắn cho Vòng LED 12V đường kính ngoài 60mm (material-cooler-half-LED.stl, material-cooler-LED.stl).

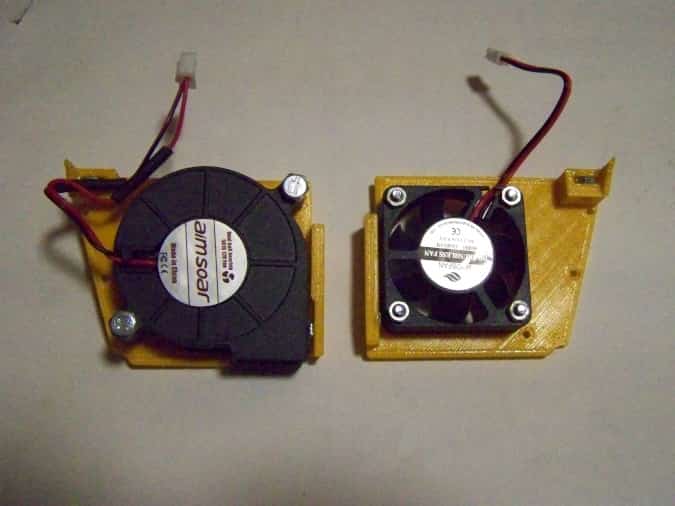

Lưu ý: hình như có hai kích thước quạt 5015 trên thị trường. Một cái có độ dài cổ quạt là 17.5mm và cái kia là 17mm. Tui có làm cái bản sửa lỗi 17mm tạm bợ cho phiên bản vòng quạt đầy đủ và thêm nó vào file.

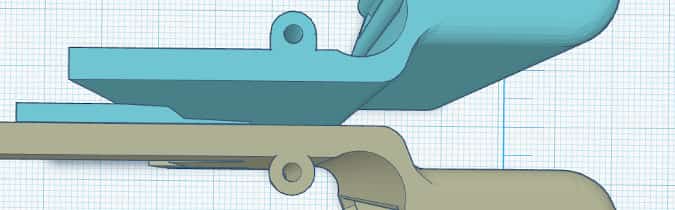

Cái ốc M4 phía trên-sau bị cấn với cái giá đỡ của đầu đùn. Tui đã mài cái đầu ốc còn khoảng nửa độ dày và hạ cái lỗ bắt ốc xuống một chút. Giờ thì cái đầu ốc nó nằm sát với mặt trong của quạt.

Báo cáo chi tiết hơn bằng tiếng Đức có thể tìm thấy trong file DE_3D-Drucker-Projekte-Anleitung-Vxx.pdf ở đây: http://www.pinzi.us/DIY/Helpers/DIY_helpers.php
