Hộp Quạt Hotend Cải Tiến Cho Anycubic I3 Mega (Bản S, X, Full Metal, BLTouch & E3DV6)

Chào tạm biệt tình trạng cong vênh và mấy cái quạt ồn ào nhé...

Bản mod này hoạt động tốt với quạt tản nhiệt stock gắn trên I3 (cả bản Mega-S, Mega-X). (E3DV5) Chỉ cần thay thế quạt làm mát trục Z bằng một mẫu khác. (Không cần thiết nếu bạn chỉ in với sợi ABS)

Cập nhật ngày 07 tháng 09 năm 2022

Các link bị hỏng mà cộng đồng báo cáo đã được cập nhật ;) cảm ơn

Cập nhật ngày 05 tháng 06 năm 2021:

File đã được xác nhận trên Mega - X

Cập nhật ngày 07 tháng 03 năm 2020:

Thêm tham chiếu quạt làm mát trục Z Sunon Maglev

Cập nhật ngày 15 tháng 01 năm 2020:

Theo một vài yêu cầu, đây là link tới các loại đai ốc và bu lông được sử dụng trong dự án này Lắp ráp vỏ máy:

Self Taping Screw

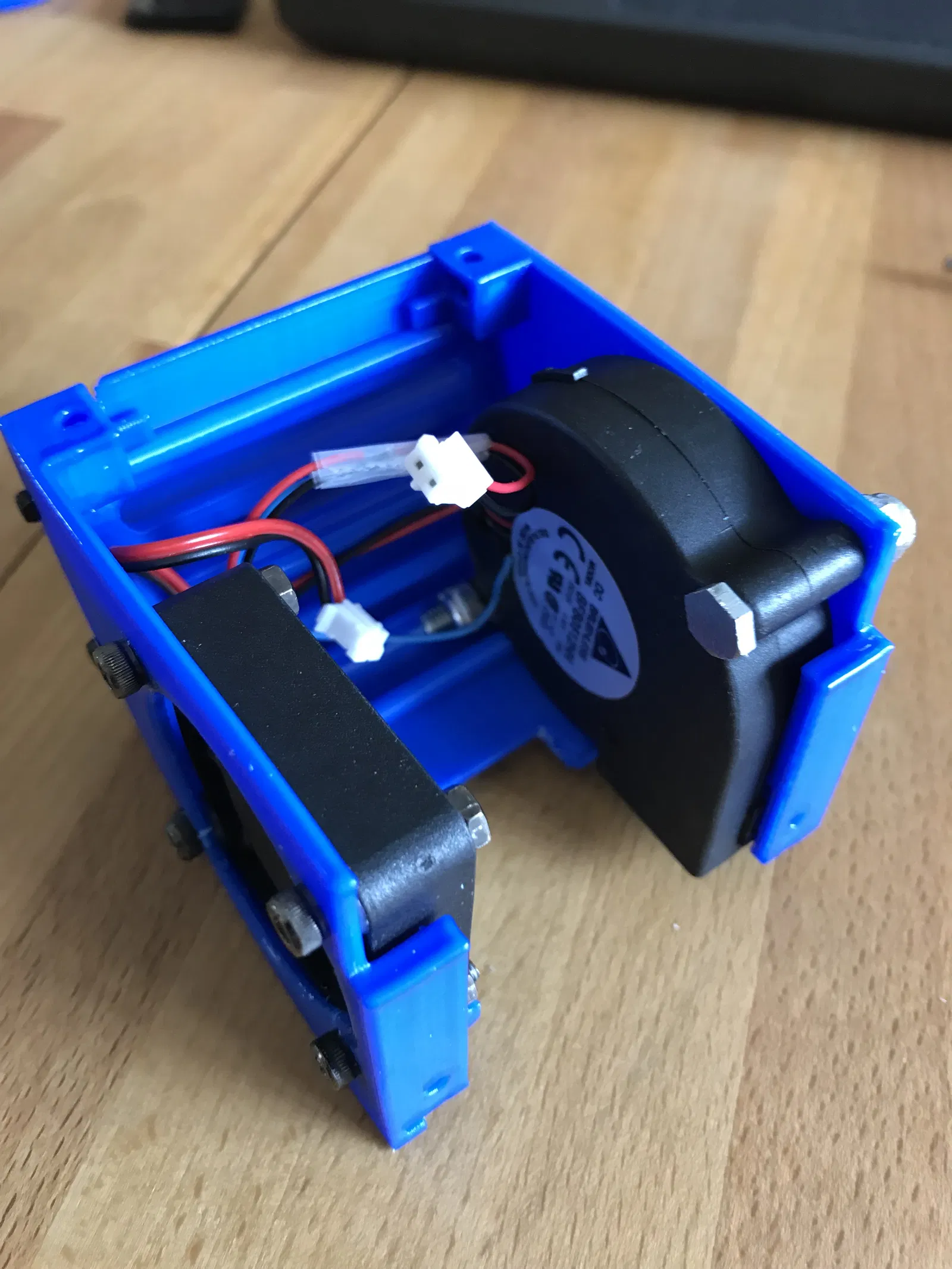

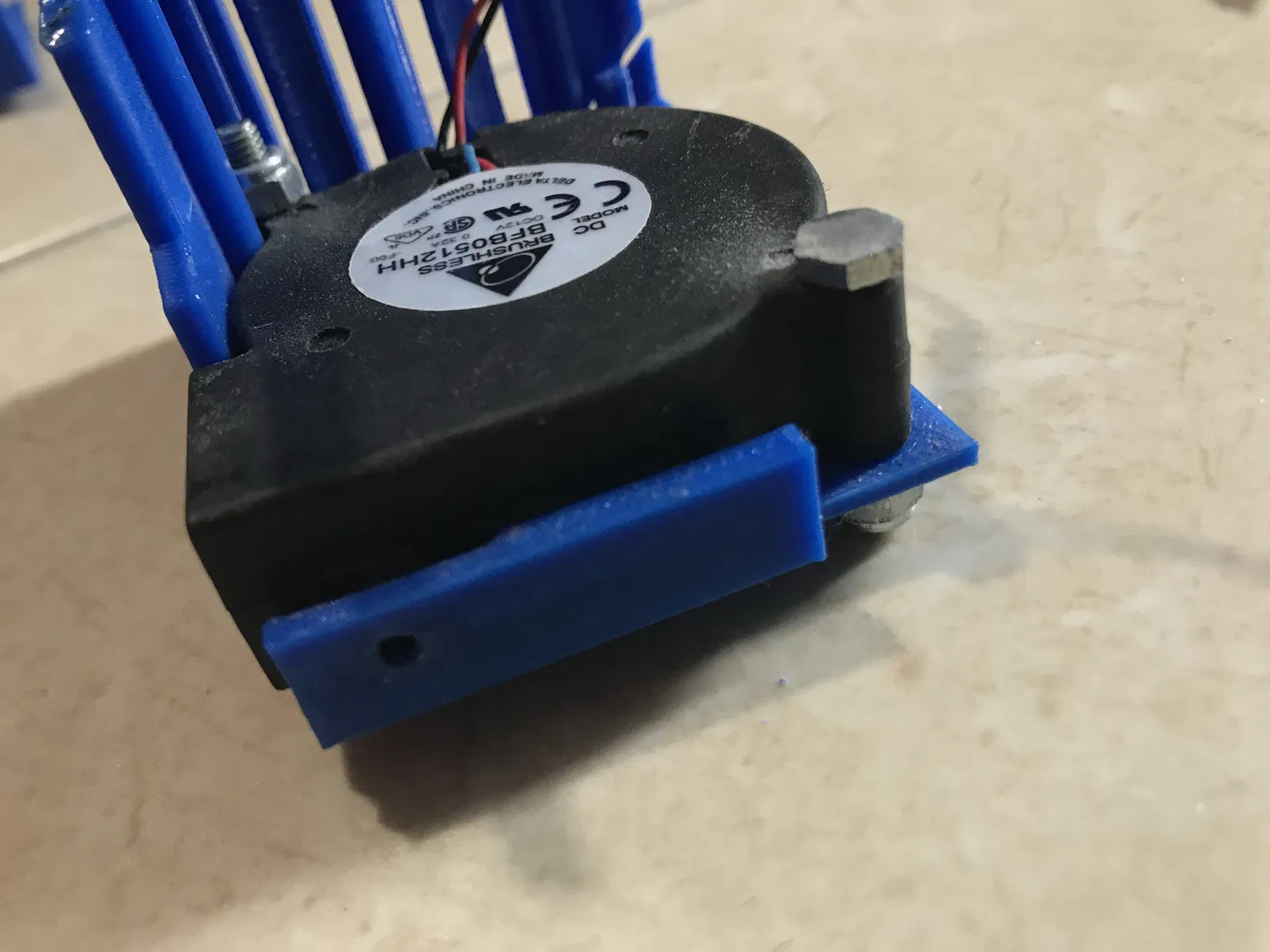

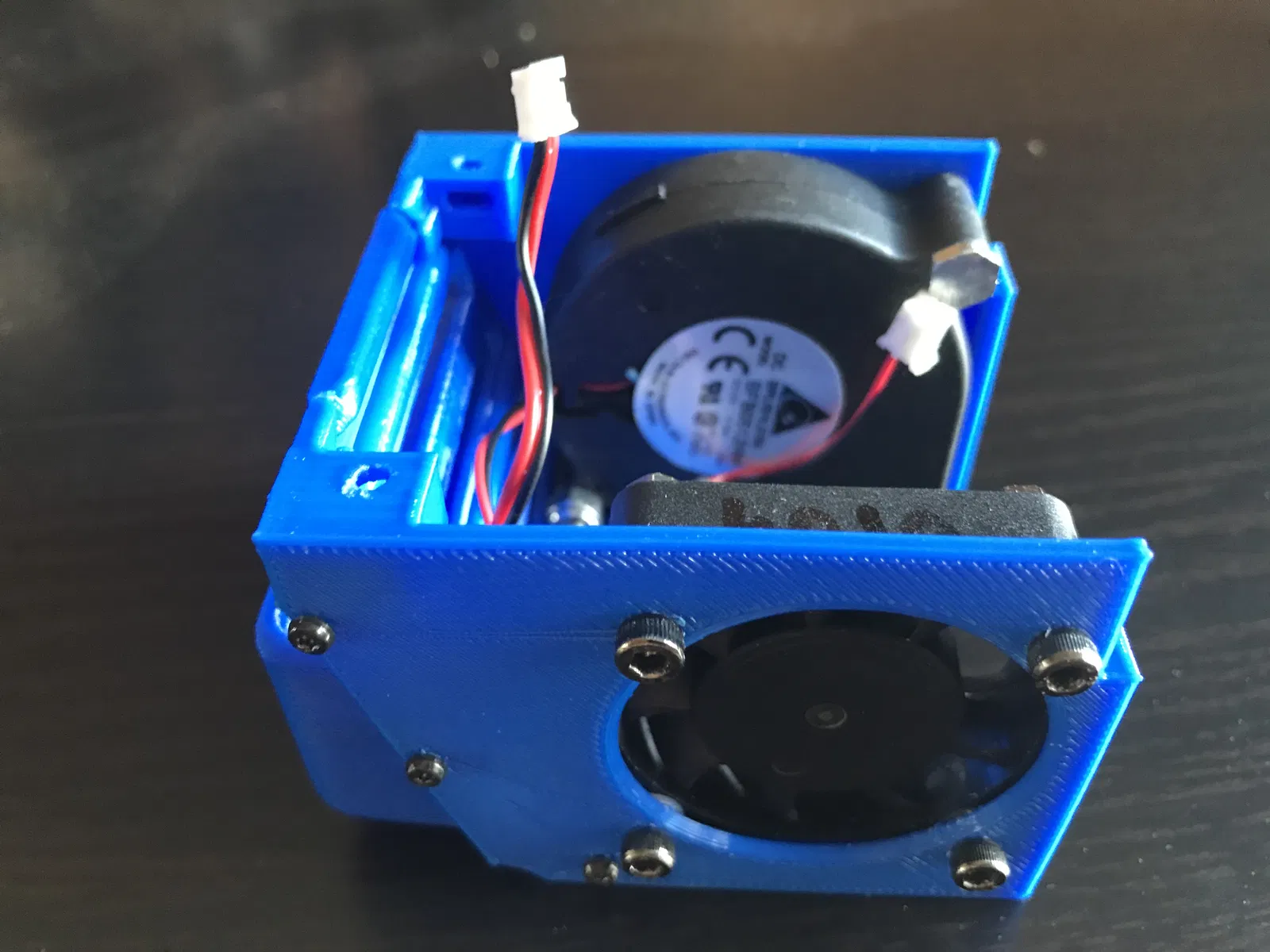

Lắp ráp quạt BFB0512 (quạt làm mát trục Z) hoặc Sunon Maglev Đai ốc

M4 x 25 mm NYLON (vì có thể bạn sẽ phải giảm độ dày đầu ốc bên trong vỏ quạt) Bu lông M4 Nylon hoặc M4 Alloy blue Lắp ráp quạt (Quạt stock 40x40mm hoặc nâng cấp (xem bên dưới)) Đai ốc M2.5 x 20mm

(Bộ M2.5) Bu lông M2.5 có trong bộ

Cập nhật ngày 03 tháng 12 năm 2019:

Thêm phiên bản E3DV6 bên Phải (File Right Side RB5 E3DV6) Thêm phiên bản BL Touch cho Hotend ED3V5 hoặc ED3V6 (xem bên dưới)

Cập nhật ngày 27 tháng 09 năm 2019: Hơn 10K lượt xem và 1K lượt tải xuống, thật là một thành công! :)

Cảm ơn mọi người, vui lòng đăng tải các bản in của bạn!

Cập nhật ngày 07 tháng 04 năm 2019: Sửa link sai tới quạt 5015 (cảm ơn Slobodan)

Cập nhật ngày 29 tháng 01 năm 2019: Thêm ống dẫn khí "nửa bô V1.3" xem bên dưới

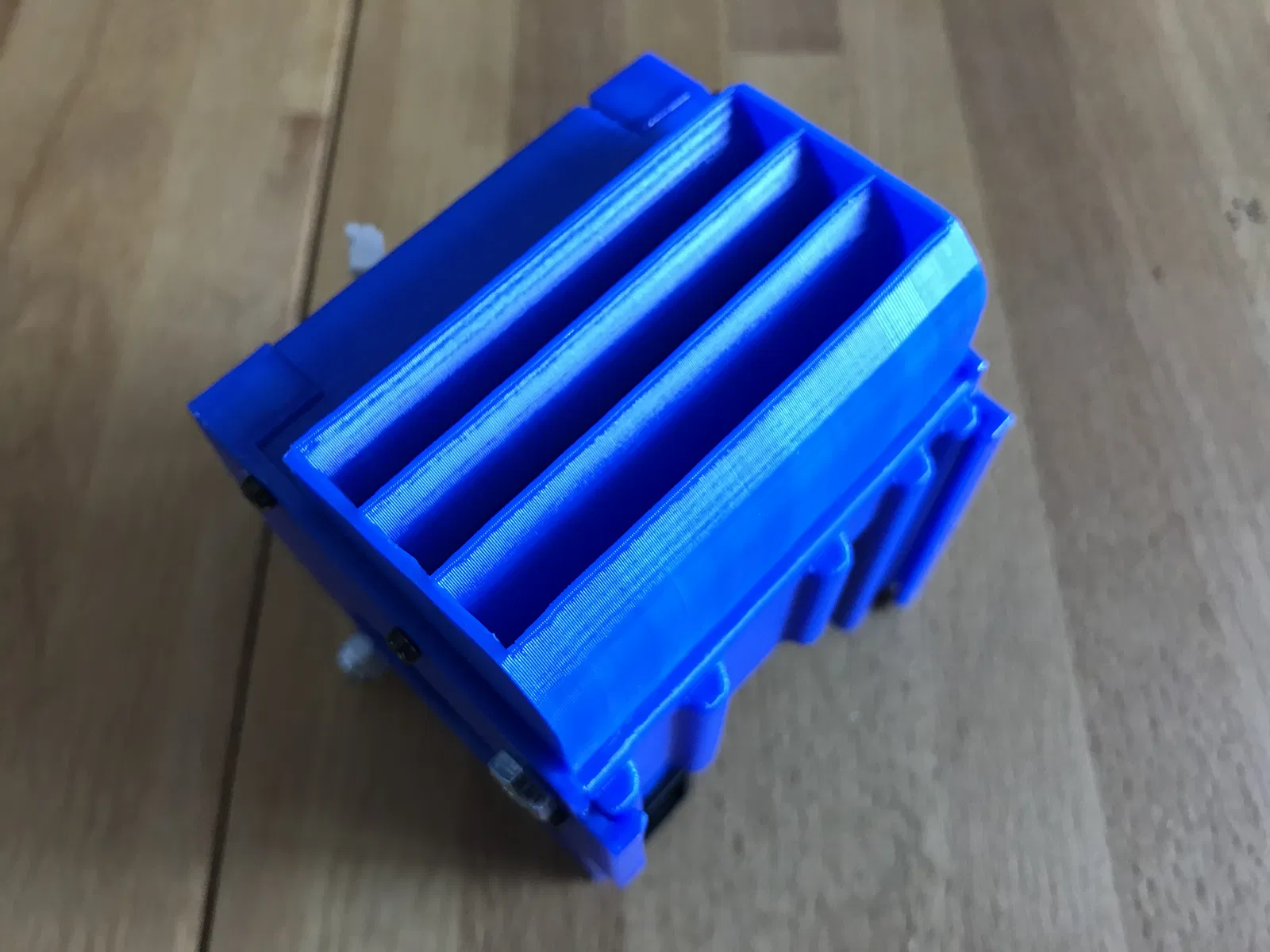

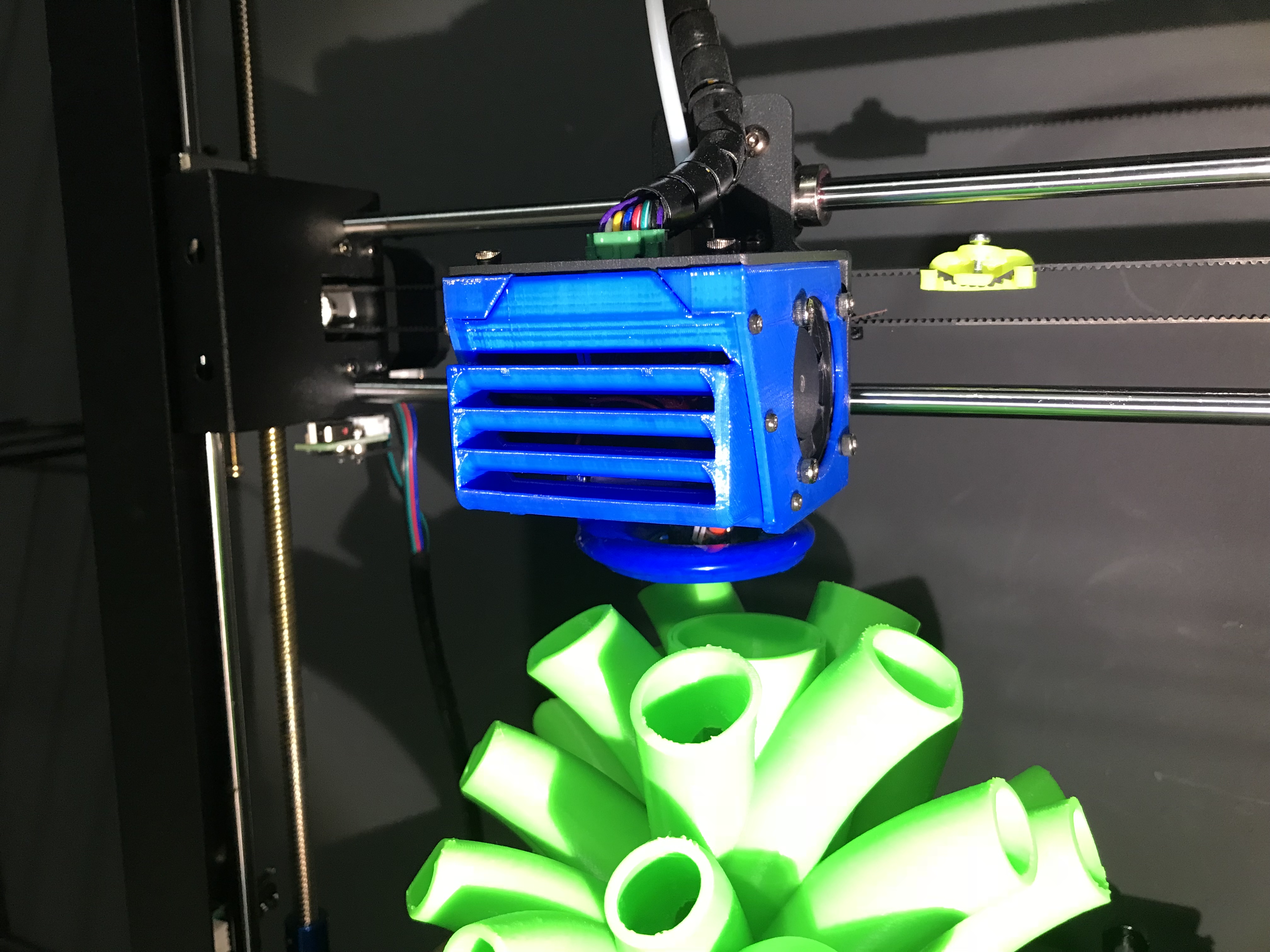

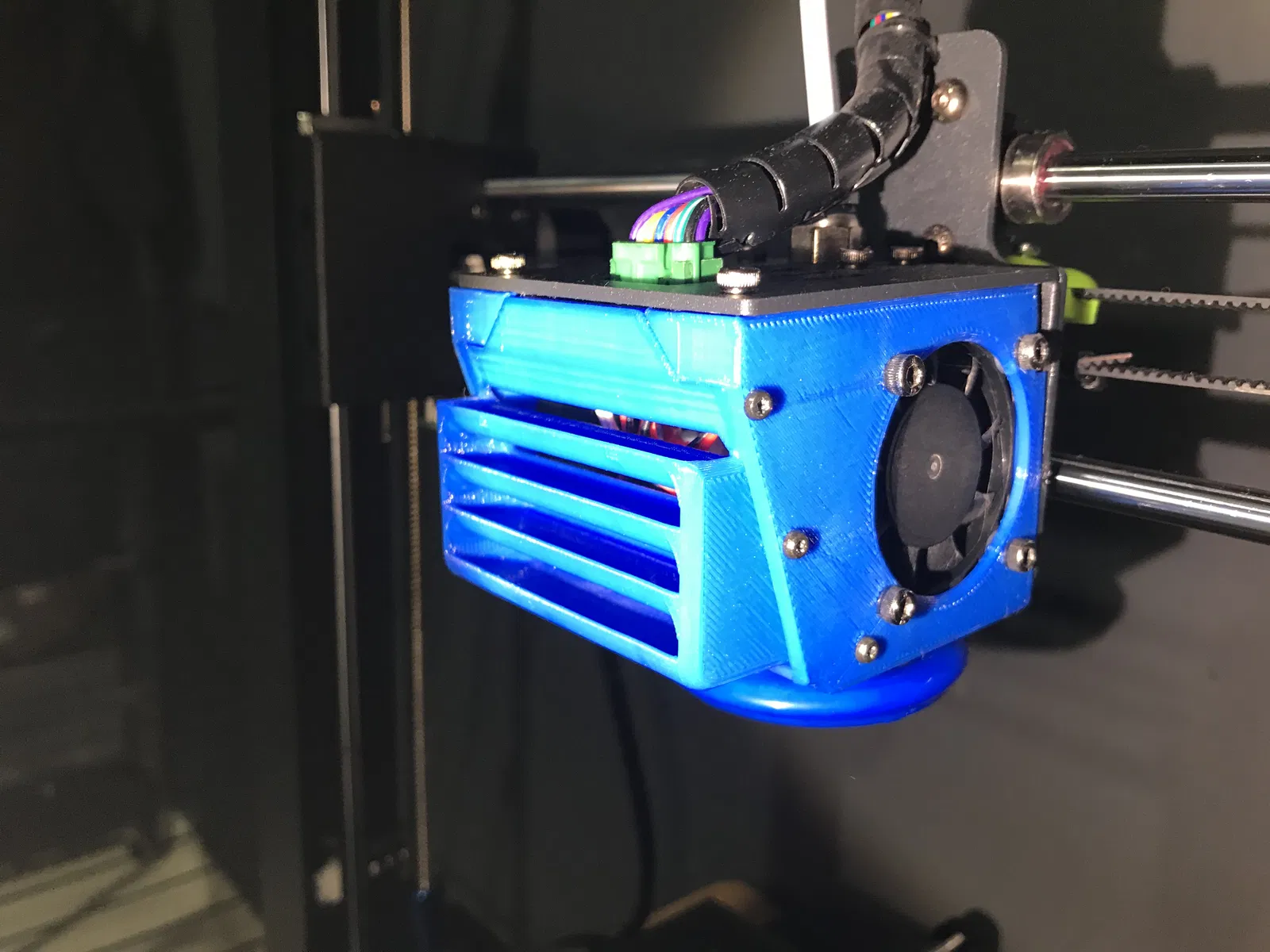

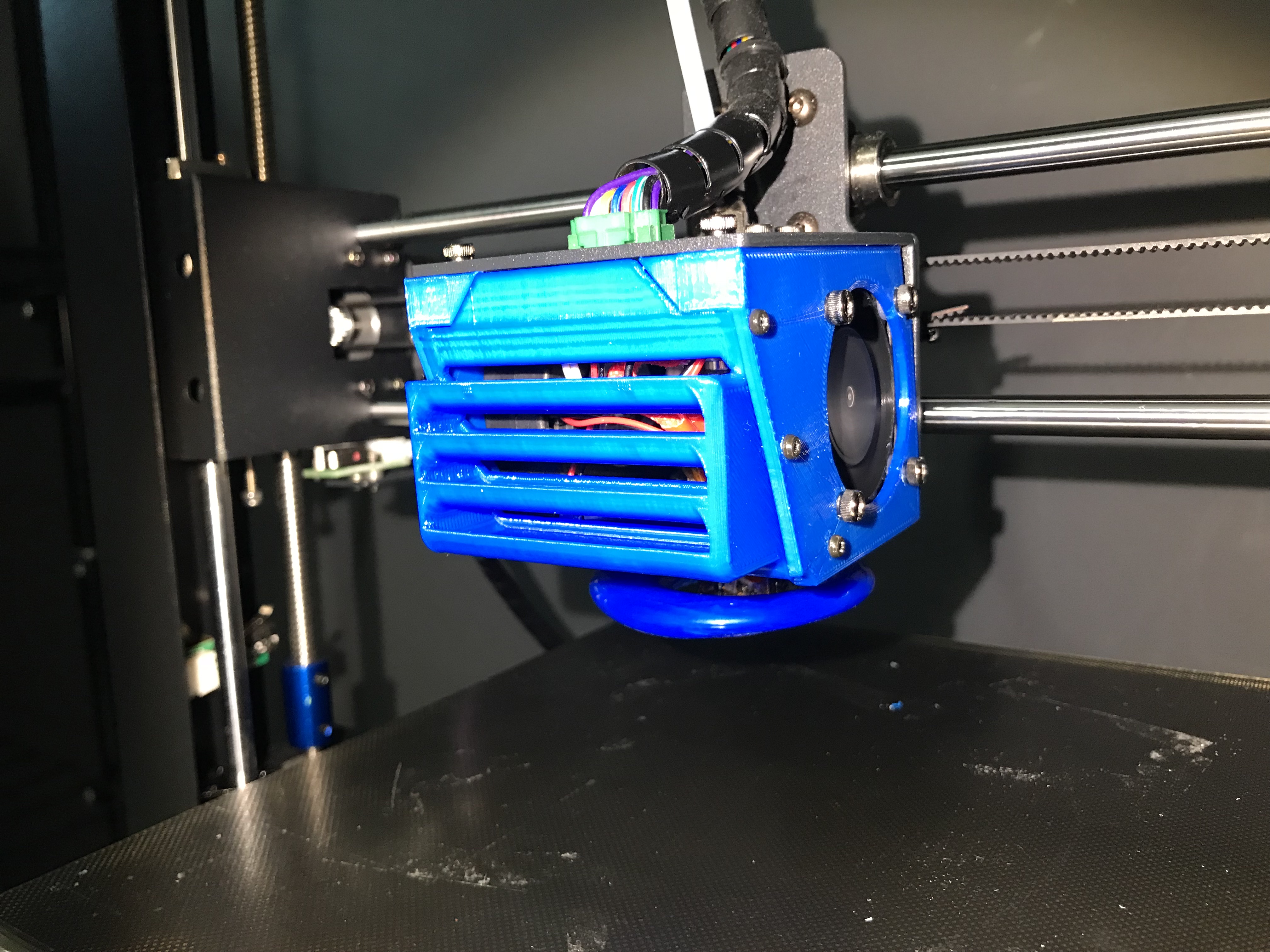

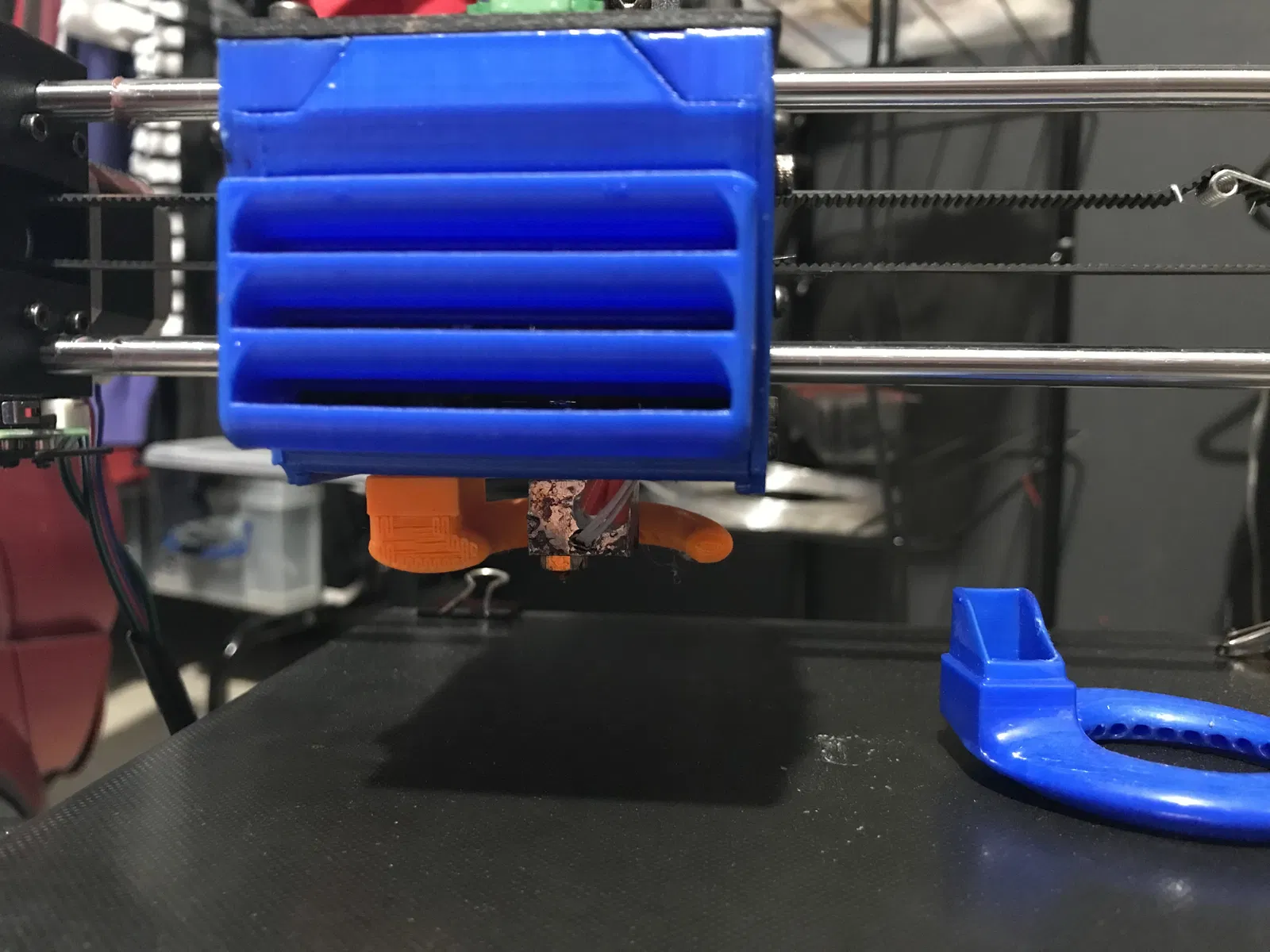

Sau khi thử nhiều hộp quạt cho hotend trên mega i3, tôi thường thất vọng về các đặc điểm, bao gồm cả việc làm mát đầu in kém cho việc in PLA, khí nóng thoát ra từ mặt dưới gây bong tróc ABS (Warping). Như bạn có thể thấy trên utimaker S5, mặt dưới của hotend được đóng hoàn toàn để ngăn làm mát bộ phận từ mặt dưới. Làm nhẹ hộp quạt giúp đầu in nhẹ hơn và do đó có quán tính ít hơn, cho phép tốc độ in cao hơn, ngay cả khi không kiểm soát gia tốc hoặc giật. Thiết kế bộ lệch hướng phía trước buộc luồng không khí đi lên, bằng cách này ngăn chặn hiệu ứng tách lớp.

Vì vậy, tôi quyết định tạo ra Hộp quạt của riêng mình cho I3 Mega. Sau nhiều giờ làm việc trên Solidworks và một tá lần in, kết quả đã đạt được..

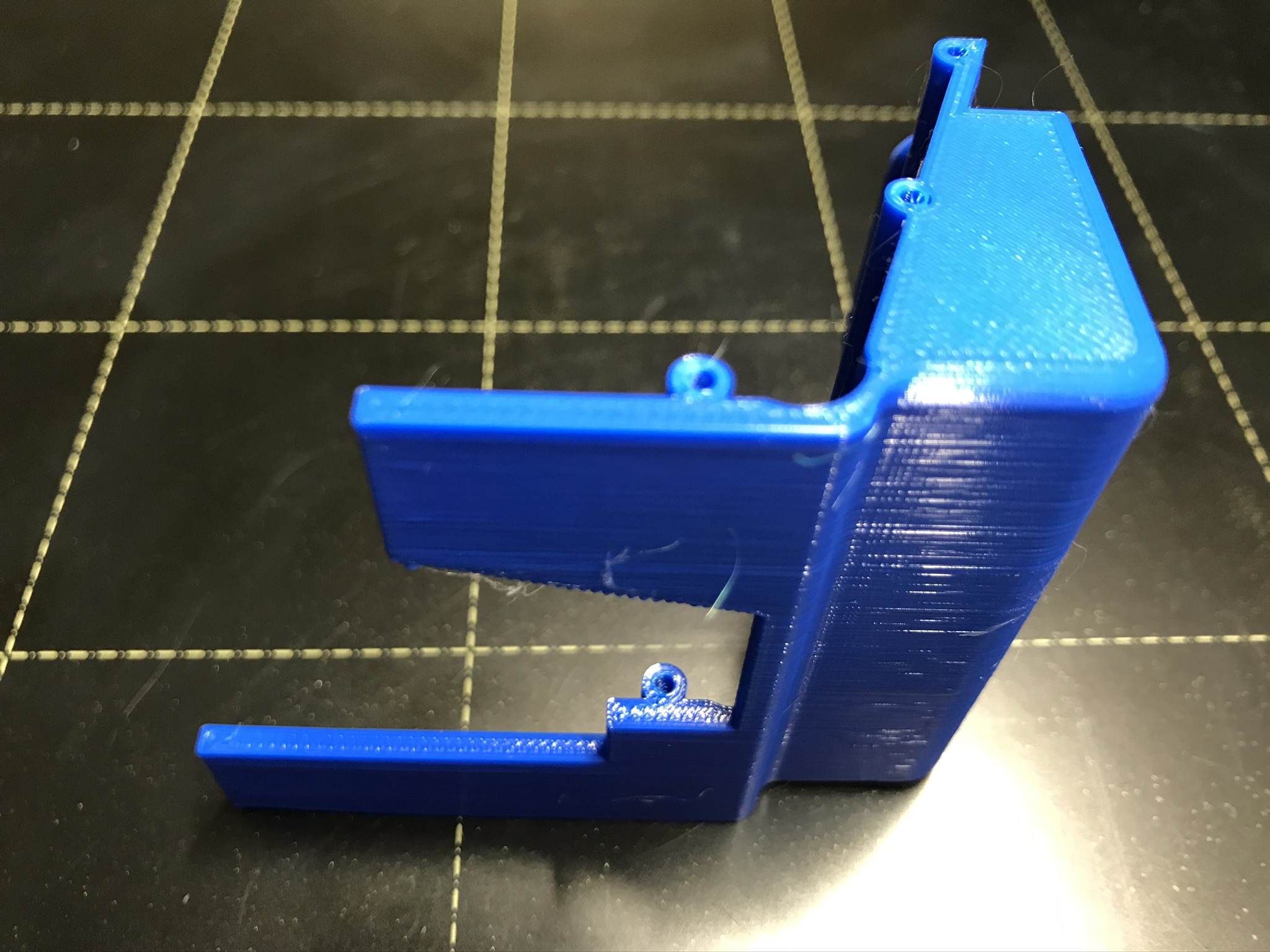

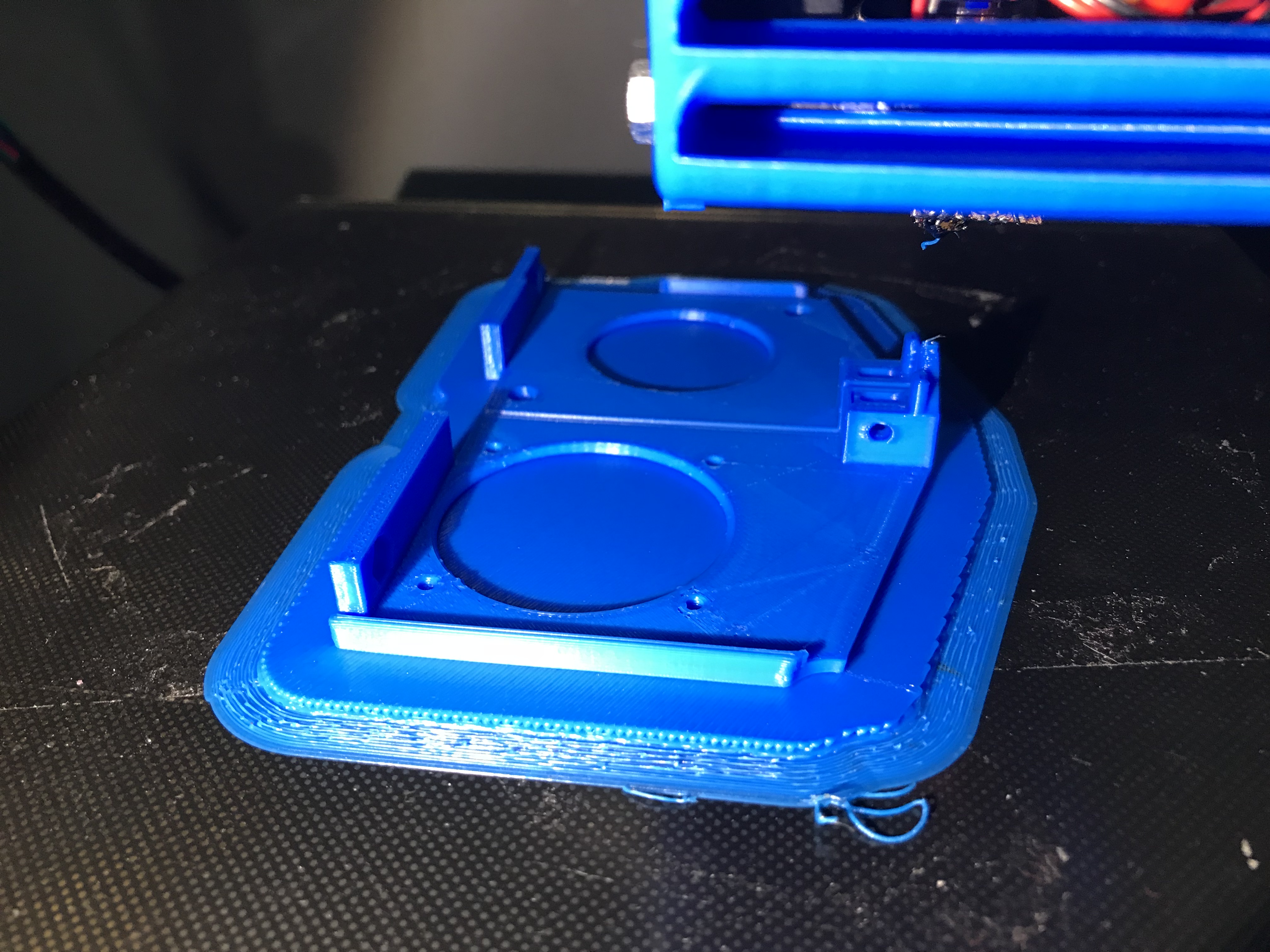

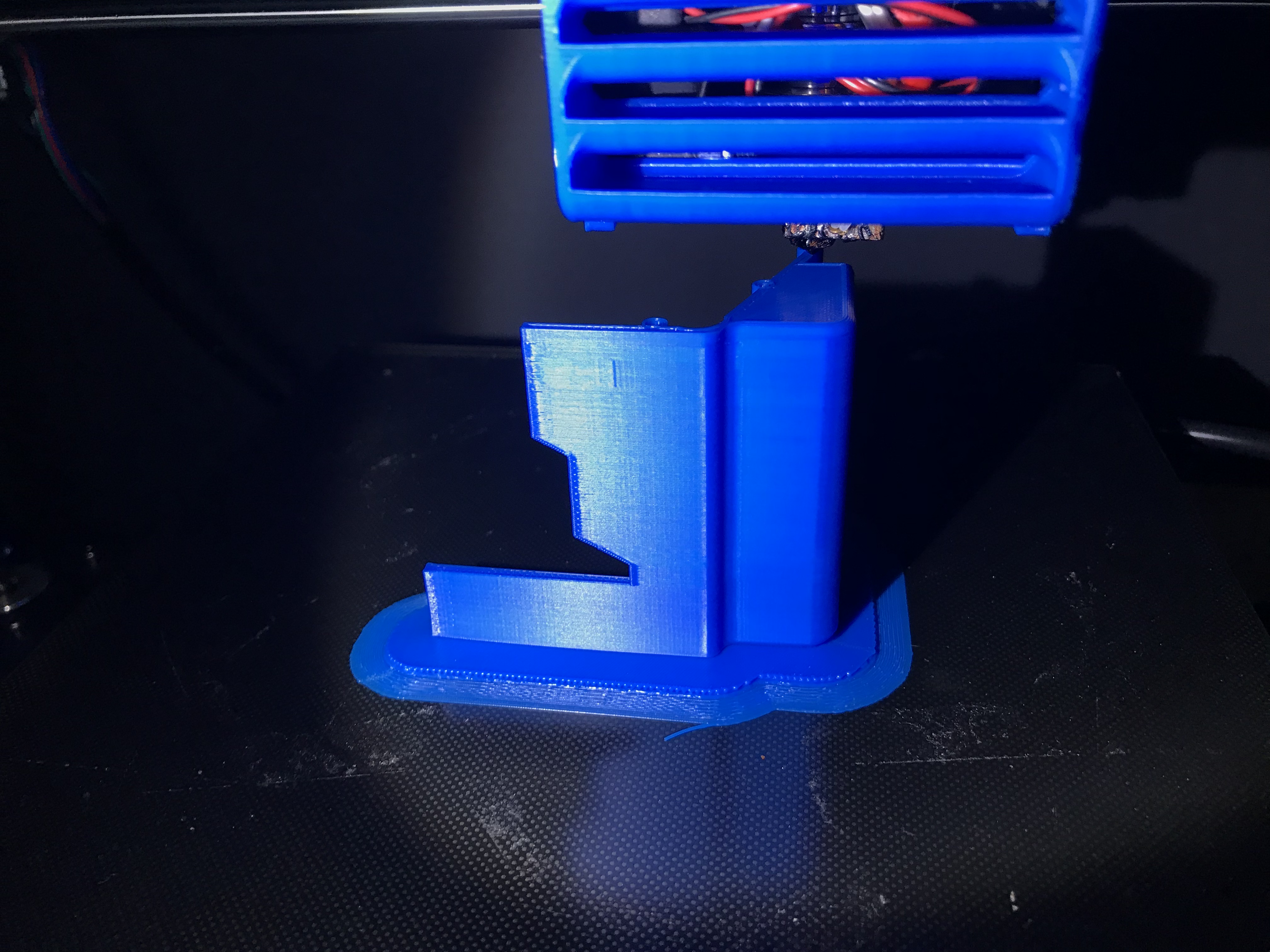

Tất cả các bộ phận được in KHÔNG CẦN SUPPORT. Chỉ cần chọn đúng hướng cho bộ phận cần in. (xem hình ảnh)

In bằng ABS vì nó chịu nhiệt tốt. Hoàn thiện bằng axeton là hiệu ứng đẹp nhất. (trong một hộp nhựa đậy kín, đặt một lớp giấy bạc ở đáy, bọc mặt trong của hộp bằng khăn giấy, làm ẩm giấy axeton, đặt vật thể ABS lên giá đỡ (làm bằng nút chai rượu vang và tăm chẳng hạn) để bộ phận không chạm vào axeton, đóng hộp trong 10 đến 30 phút, và đây là kết quả...)

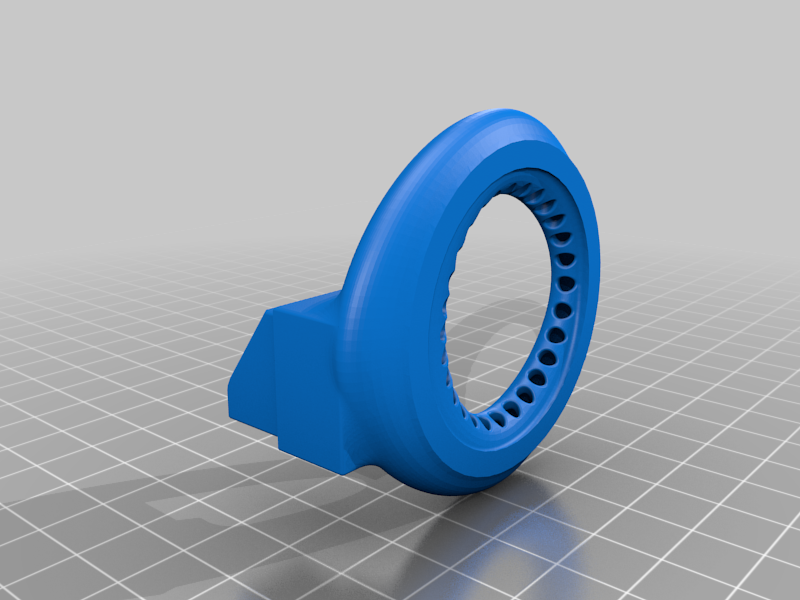

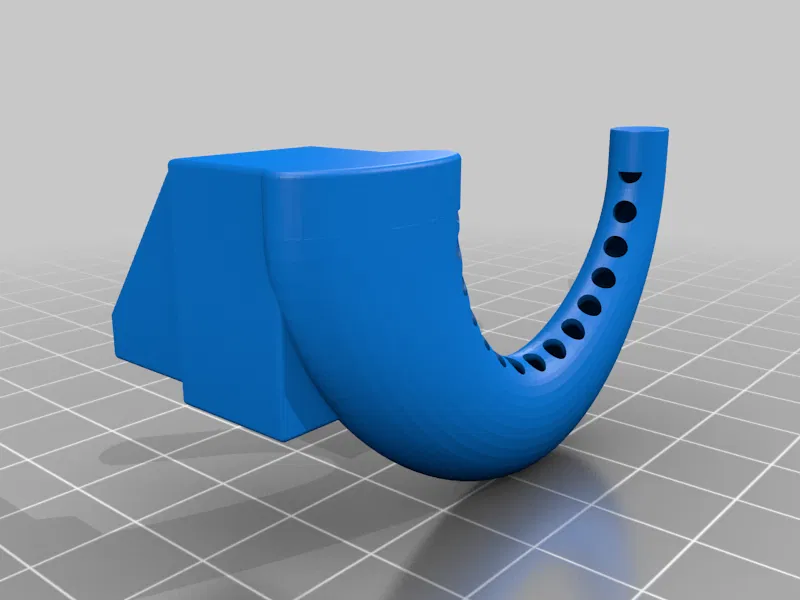

Ống dẫn quạt trục Z PHẢI được thay thế bằng ống dẫn sau:

Rolls Royce: Sunon MagLev (vòng bi từ tính) Sunon Maglev

(Không quan tâm dây màu vàng, đầu ra tốc độ, ở đây không kết nối. chỉ kết nối dây đỏ và đen)

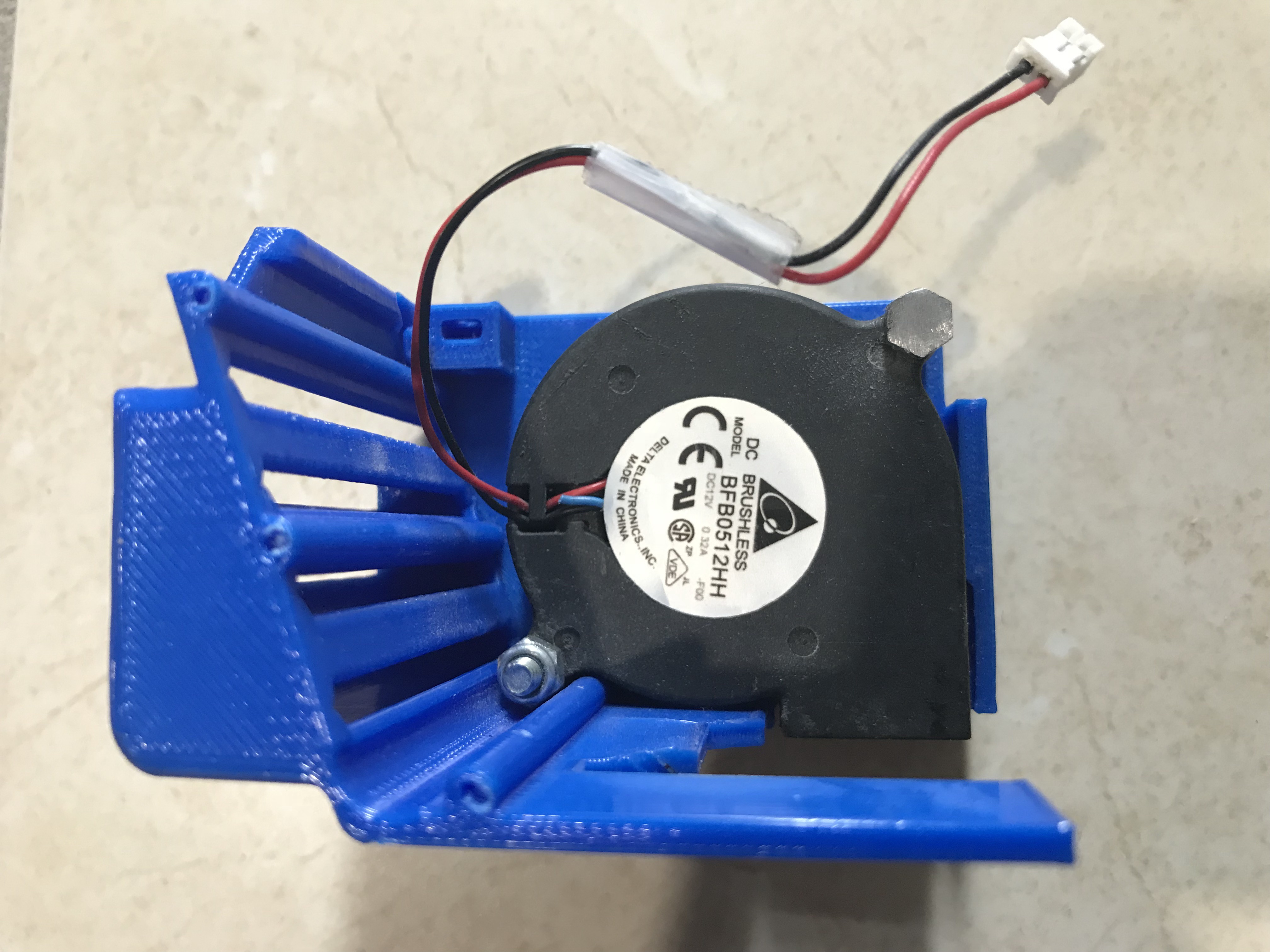

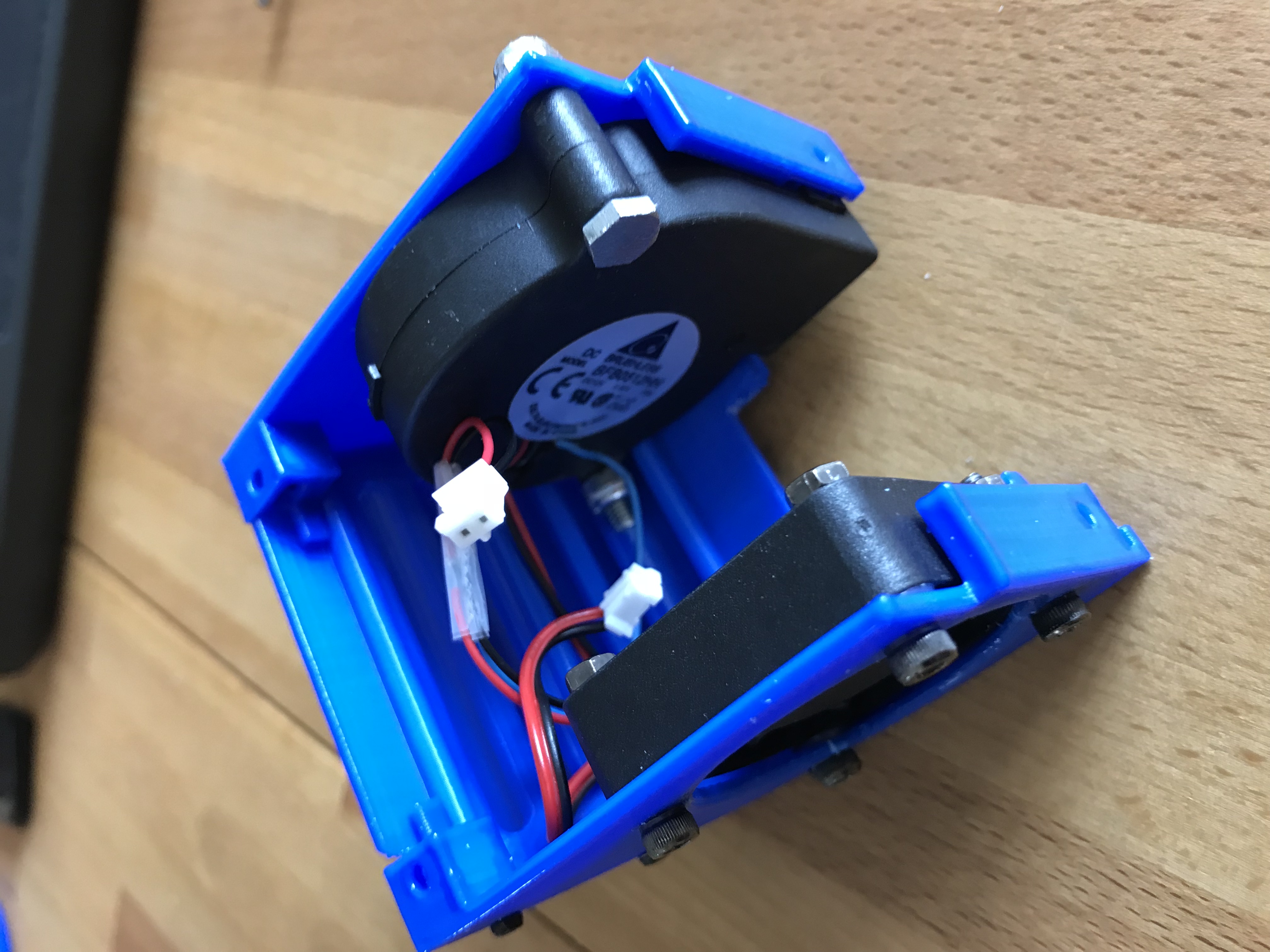

Hoặc quạt hiệu suất cao nhưng ồn hơn (vòng bi đồng cổ điển, (không có vòng bi cầu)) BFB0512HH 12V 0.32A Loại 5015 FAN

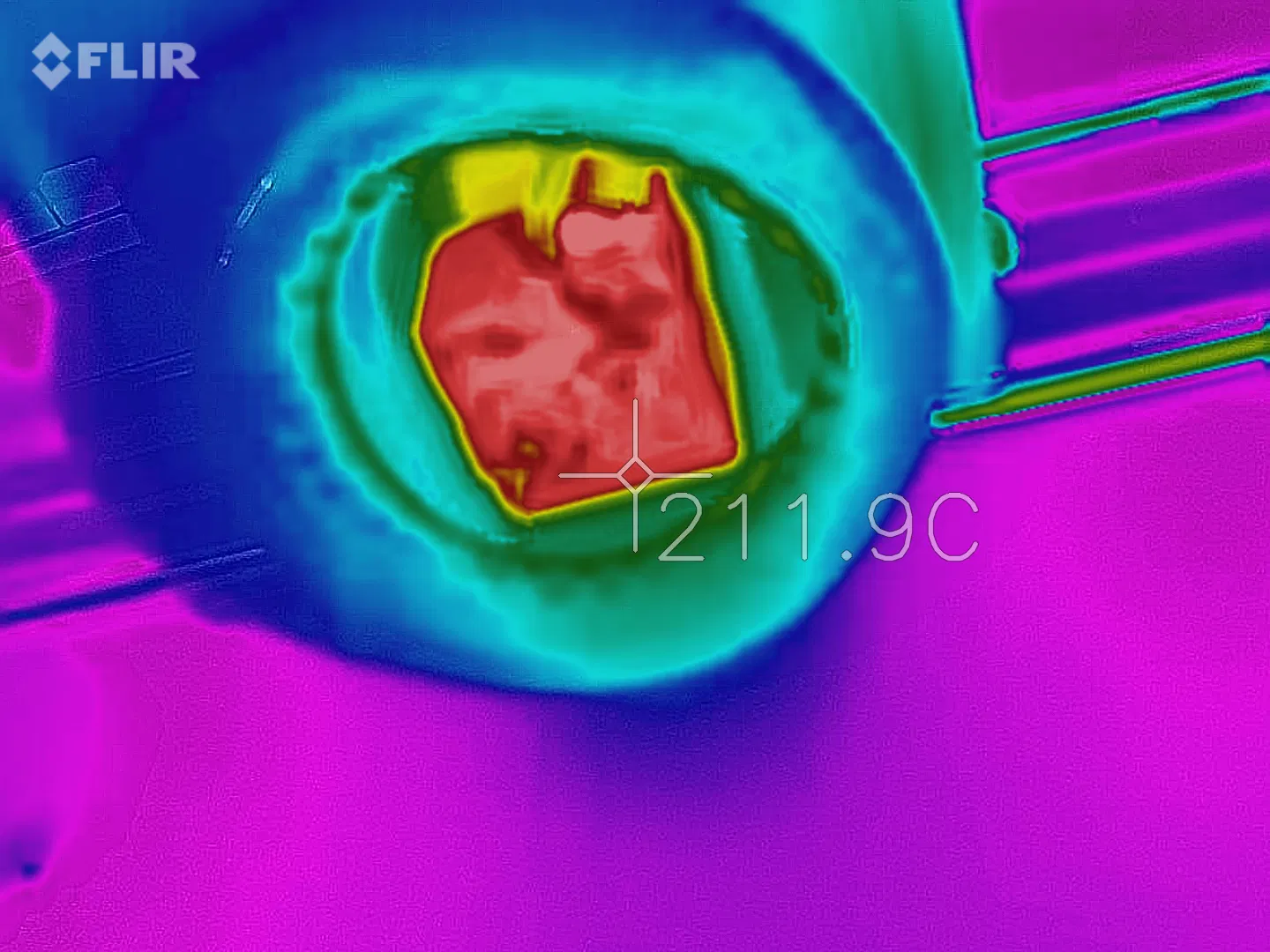

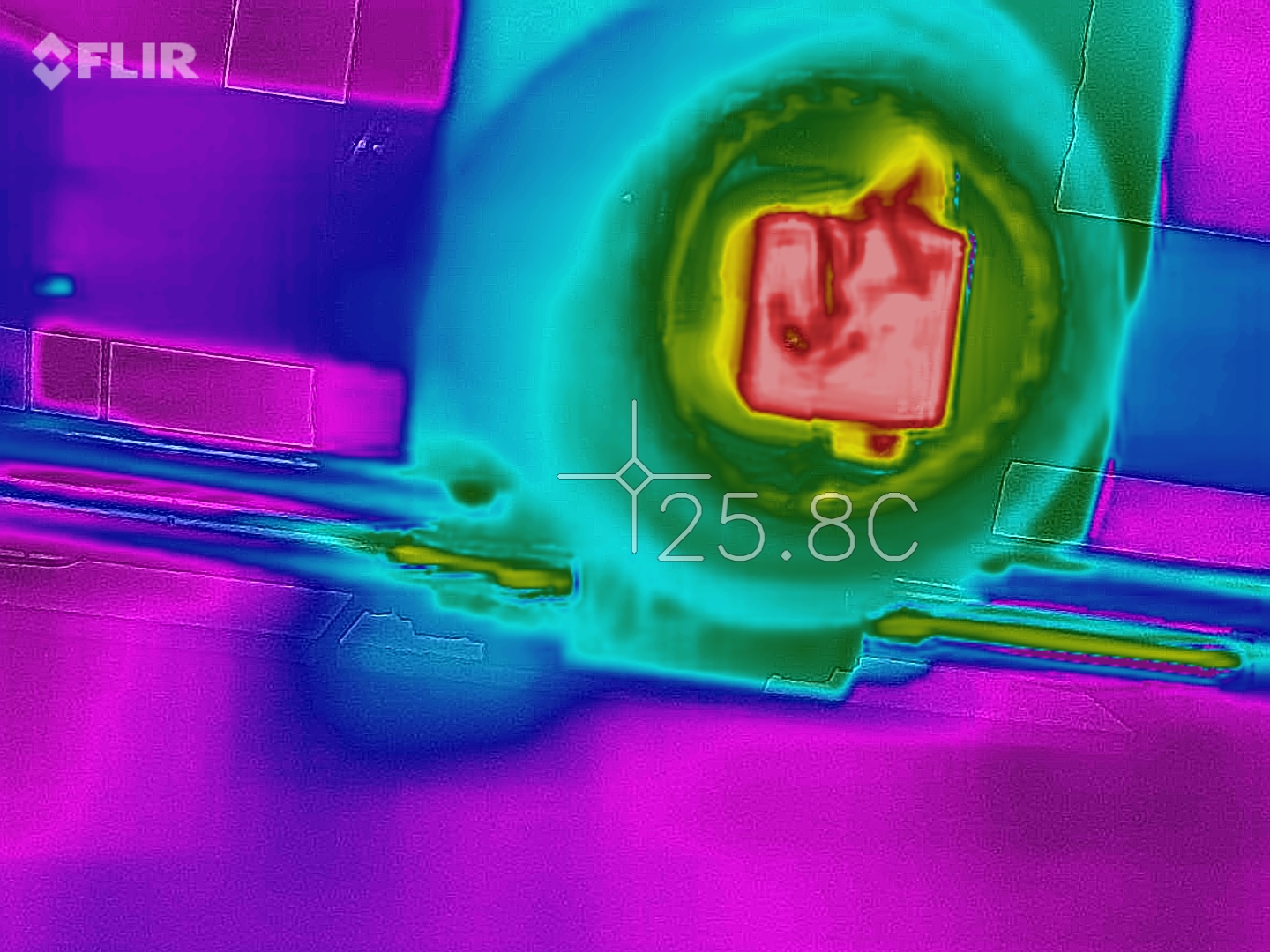

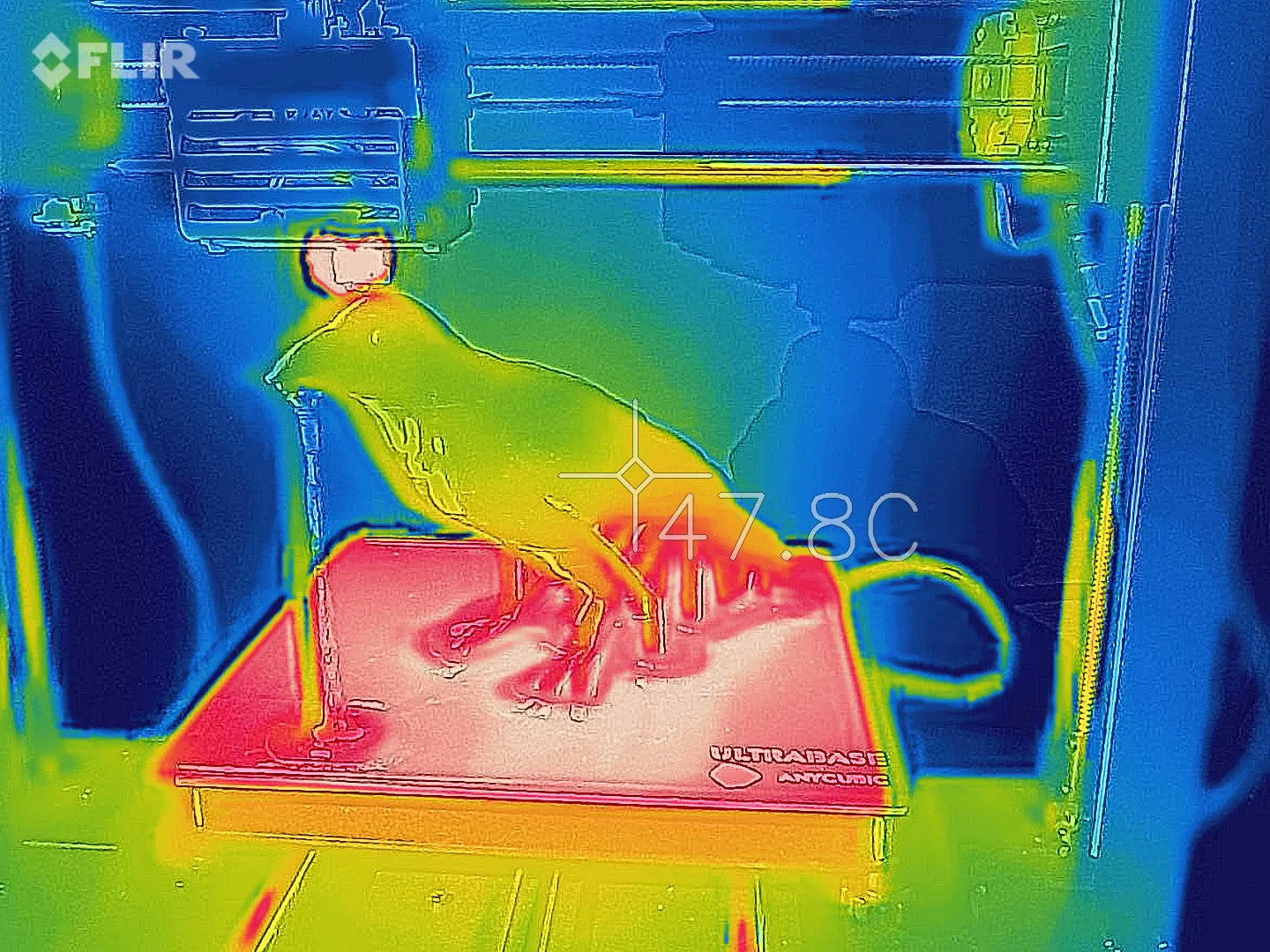

Ống dẫn quạt trục Z được thiết kế để cung cấp luồng không khí hiệu quả. Hình dạng khí động học bên trong của ống dẫn quạt đã được tính toán, mô phỏng và đo lường bằng camera nhiệt.

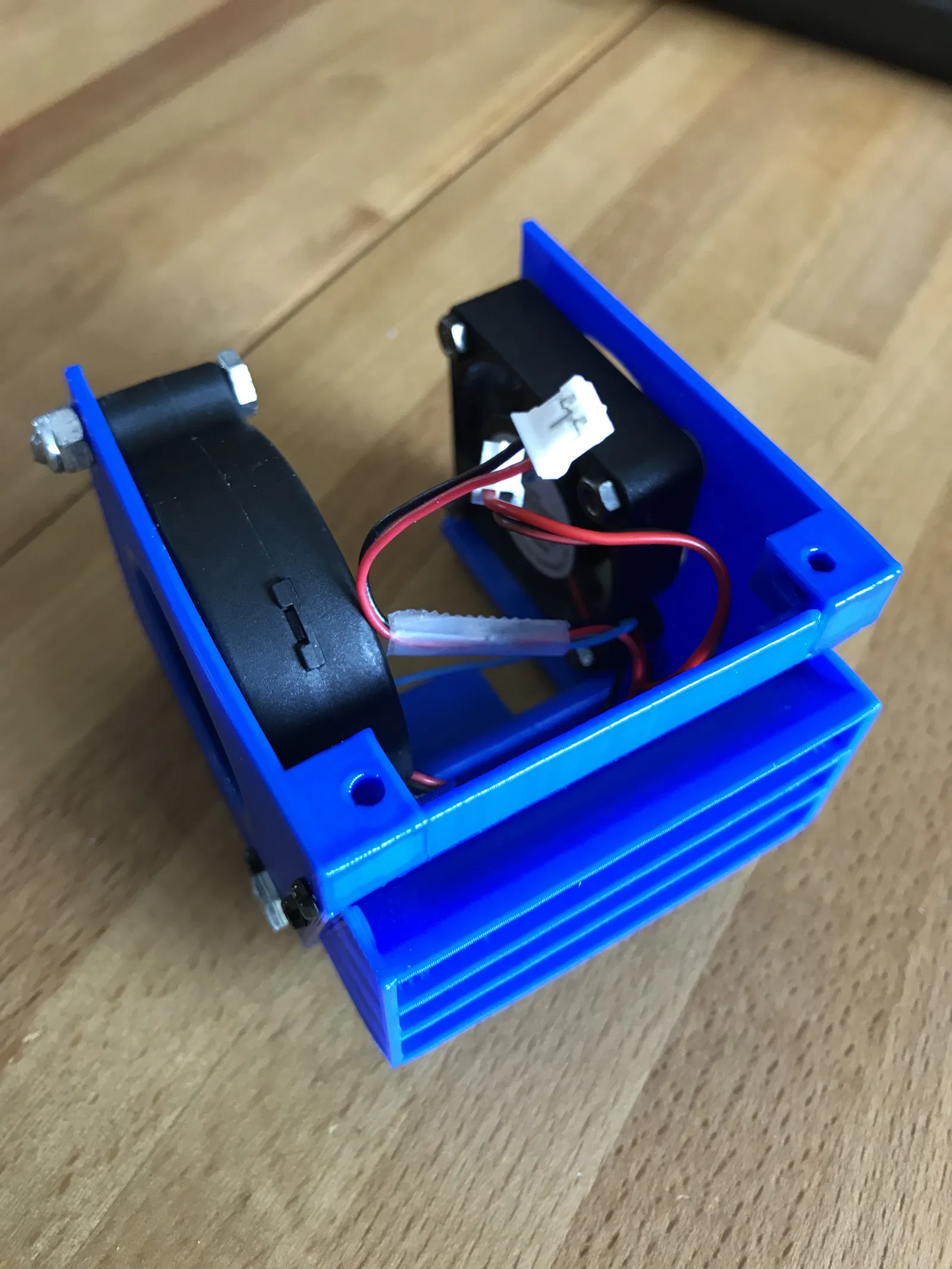

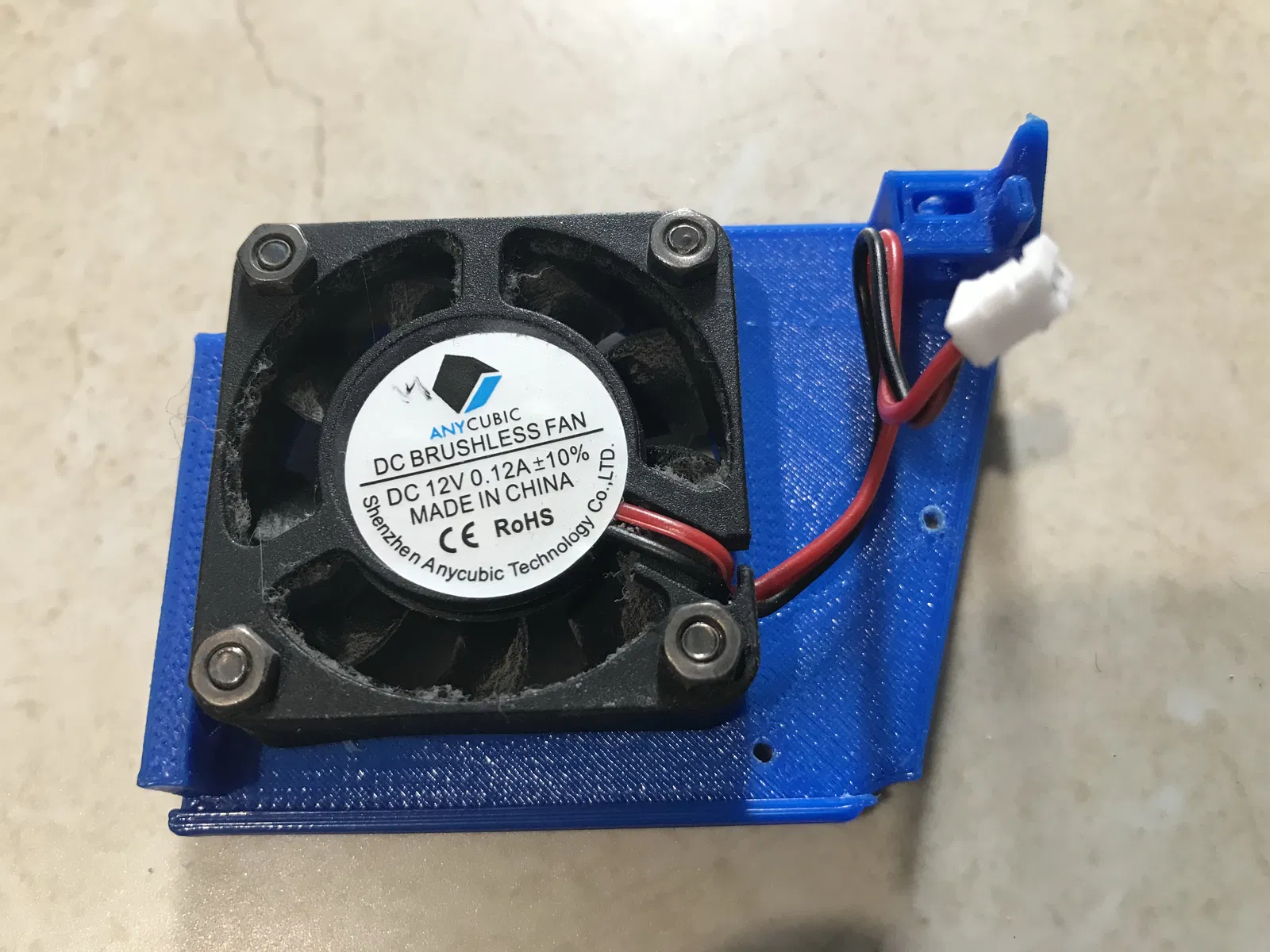

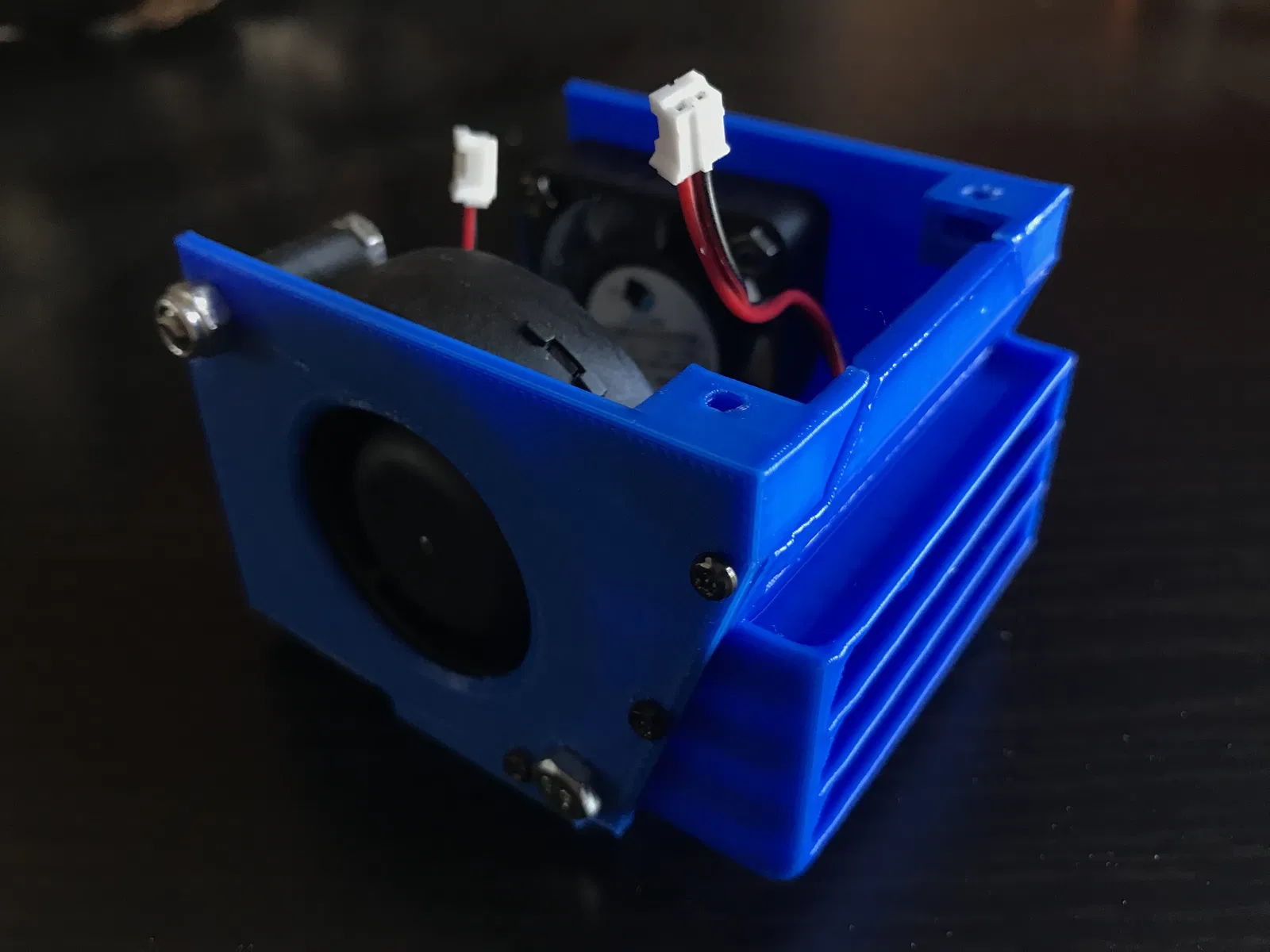

Quạt gốc của hotend CÓ THỂ được thay thế bằng quạt rất yên tĩnh Sunon MagLev (vòng bi từ tính)

Hoặc là Rolls-Royce... Noctua NF--A4X10

..chỉ khi bạn muốn giảm tiếng ồn của quạt... Thiết kế này hoạt động tốt với quạt stock.

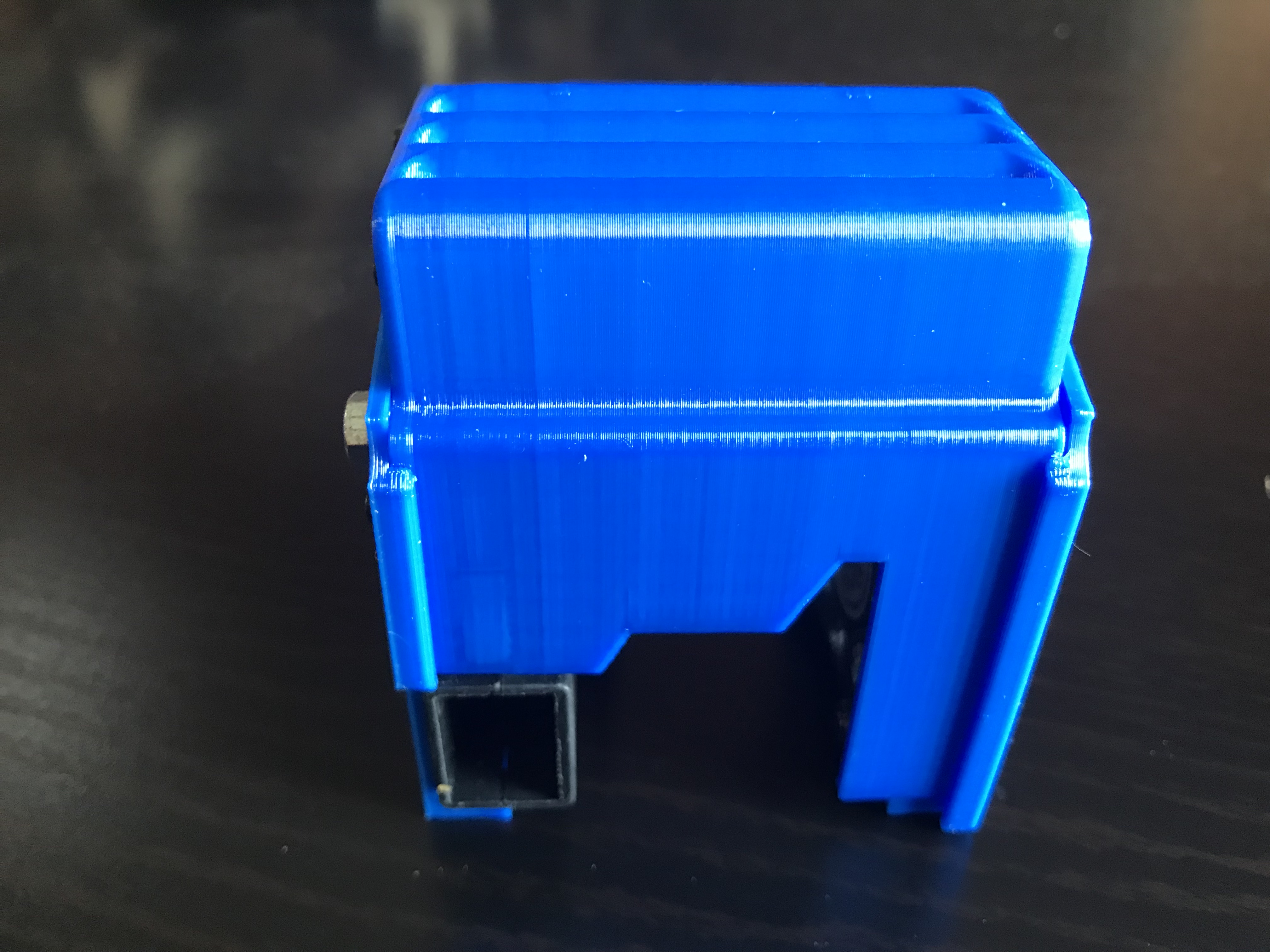

Mặt dưới của hộp quạt được đóng tối đa để không khí lạnh không làm mát khay và vật thể khi in abs.

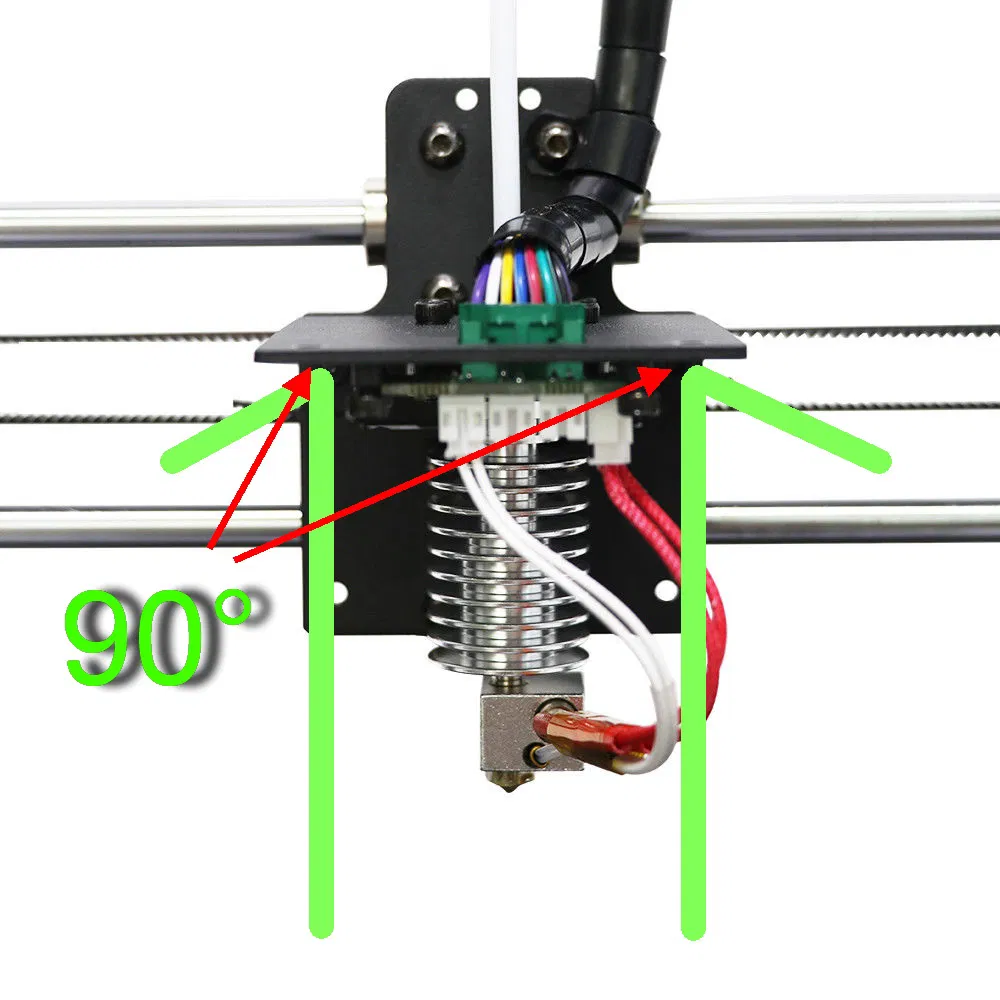

Trước khi lắp đặt, bạn phải kiểm tra xem bộ phận hỗ trợ hotend gốc của any.cubic có hoàn toàn vuông góc hay không, nếu không các bộ phận mới sẽ không khớp hoàn hảo với bộ phận hỗ trợ. (xem hình, của tôi chưa được điều chỉnh trên ảnh này)

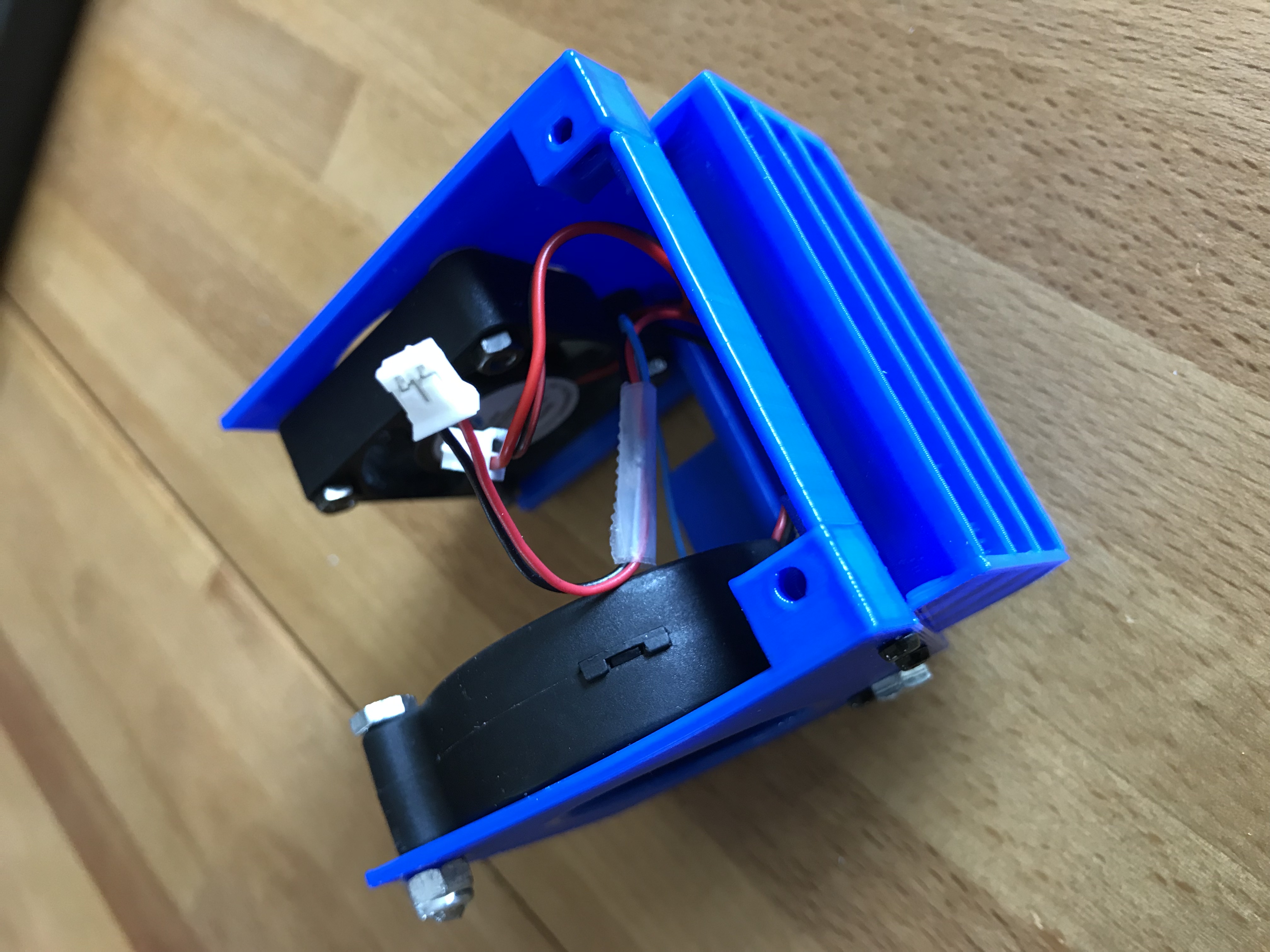

Một vài con ốc M4x25, M2.5x20, một vài con ốc tự khai thác M1 và bạn sẽ sẵn sàng in PLA, ABS mà không gặp rắc rối

Sẽ sớm có thêm đèn LED chiếu sáng.

Ngày 23 tháng 05 năm 2018: Các bộ phận "gauche.stl & "droite.stl" đã được cập nhật lên V5, các lỗ cố định phía trên đã được điều chỉnh, hai đầu giữ đã được làm mỏng vì một số người đã báo cáo cho tôi rằng ốc cố định của bảng mạch nhỏ với tất cả các kết nối phải có đường kính khác nhau trên một số lô máy in.

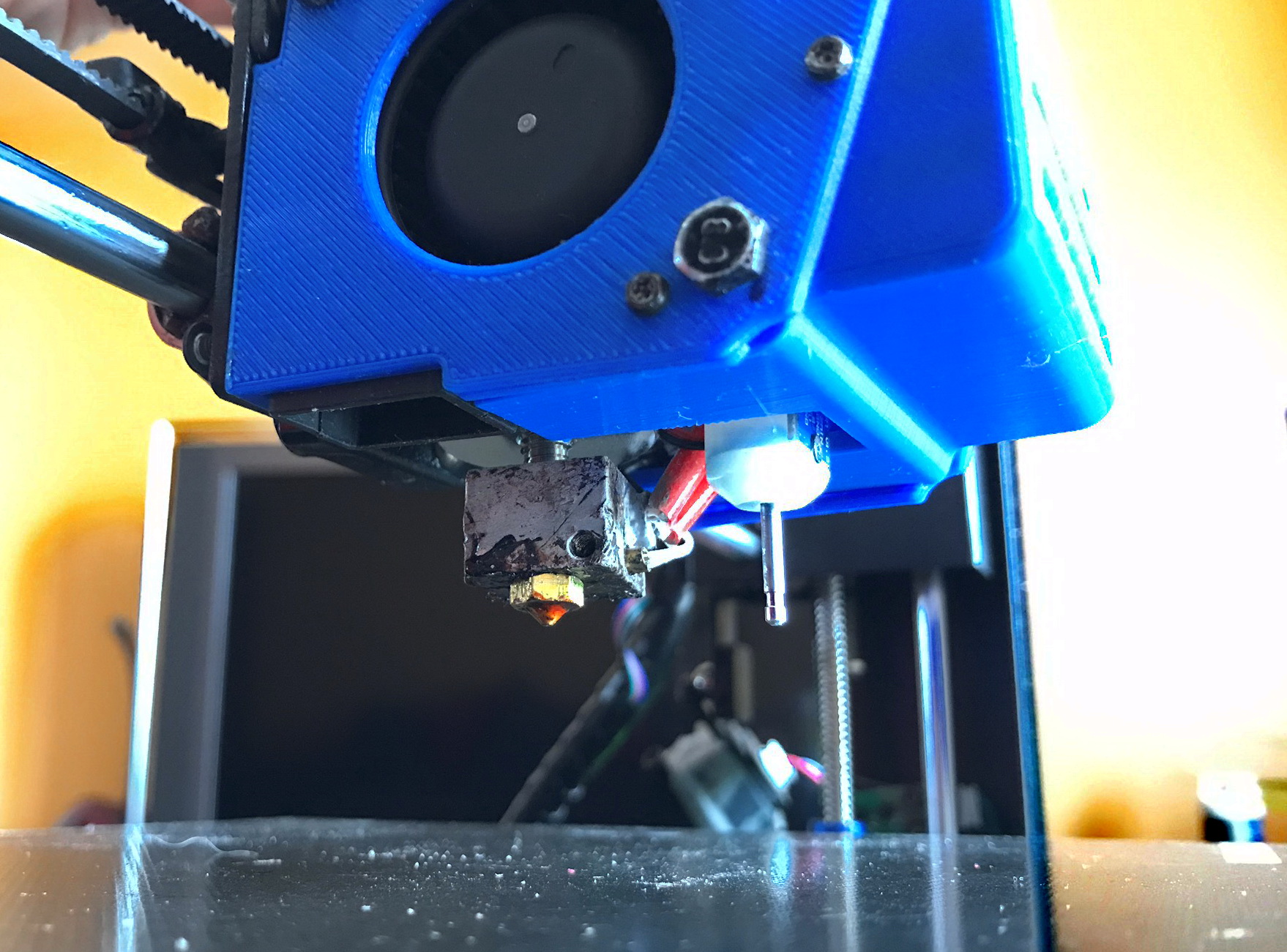

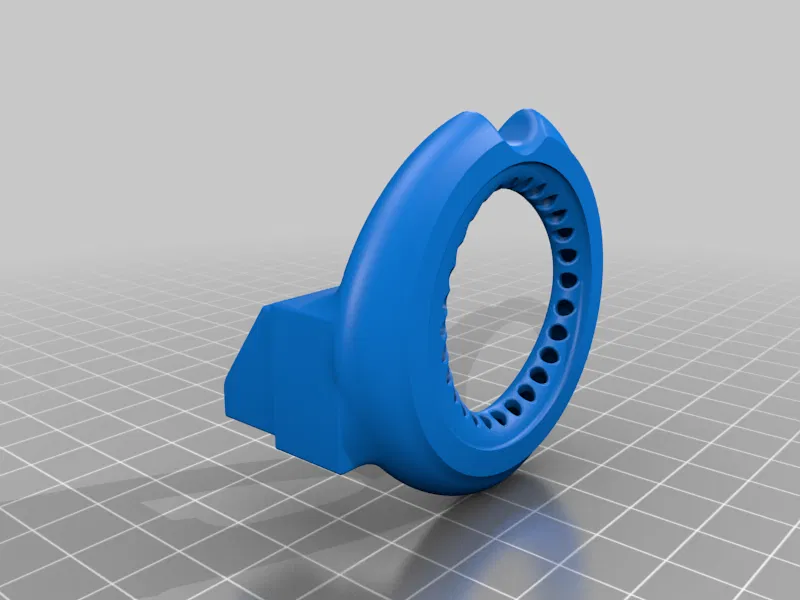

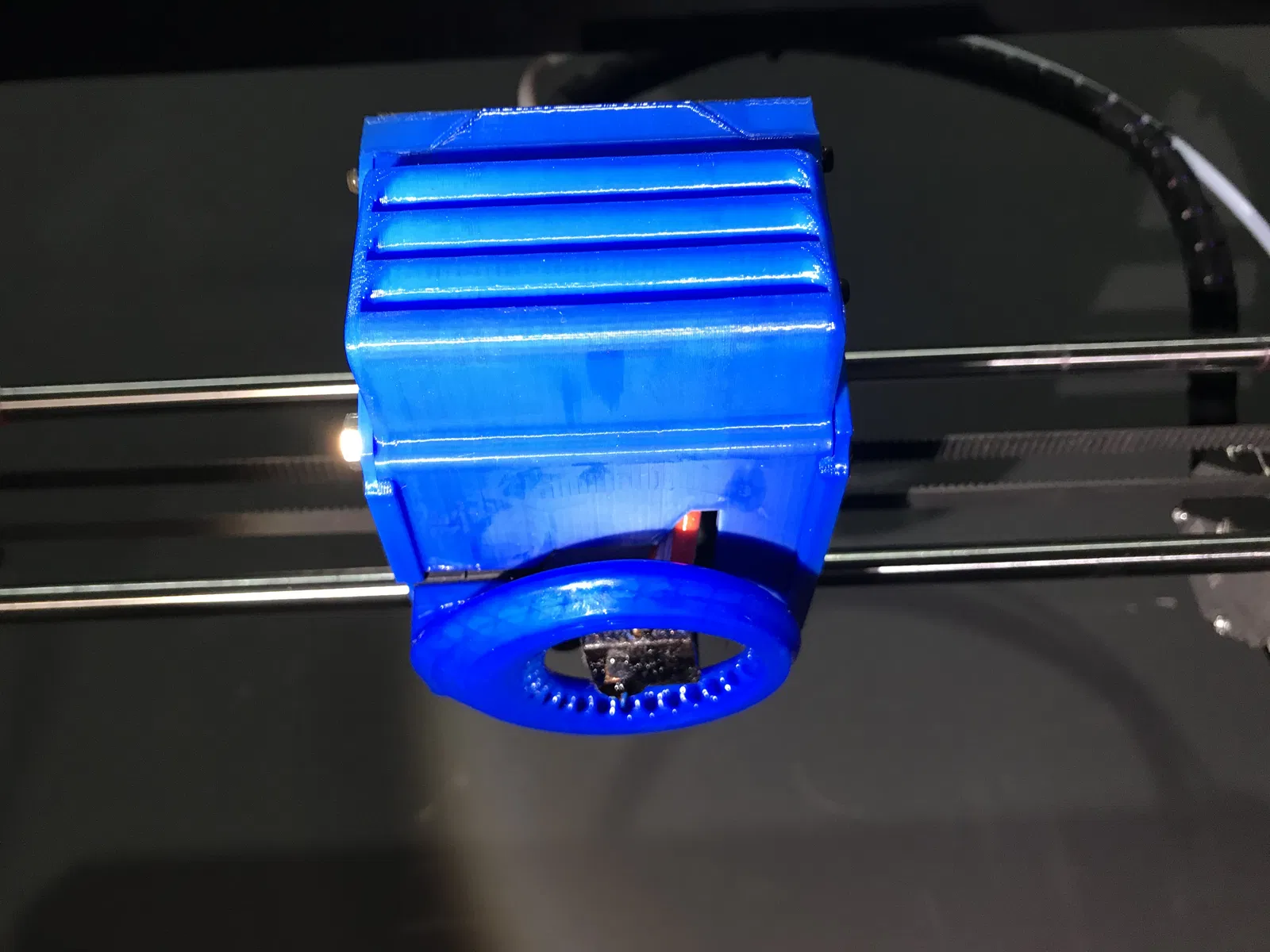

Ngày 10 tháng 01 năm 2019: Thêm "Half Buse V1.1 cho những người muốn xem đầu in hoạt động hoặc sử dụng BLTouch như thế này BLTouch

Coi chừng việc làm mát có thể kém hiệu quả hơn với tùy chọn này Các bộ phận được tối ưu hóa để in theo chiều dọc (xem hình ảnh)

HOTEND E3DV6

Hotend E3DV6 là một bản nâng cấp tuyệt vời bạn nên cân nhắc.. Đây là link đến bộ phận tôi đang sử dụng: E3DV6

Hãy cẩn thận, có nhiều bản sao và sự khác biệt về kích thước của bộ phận này.

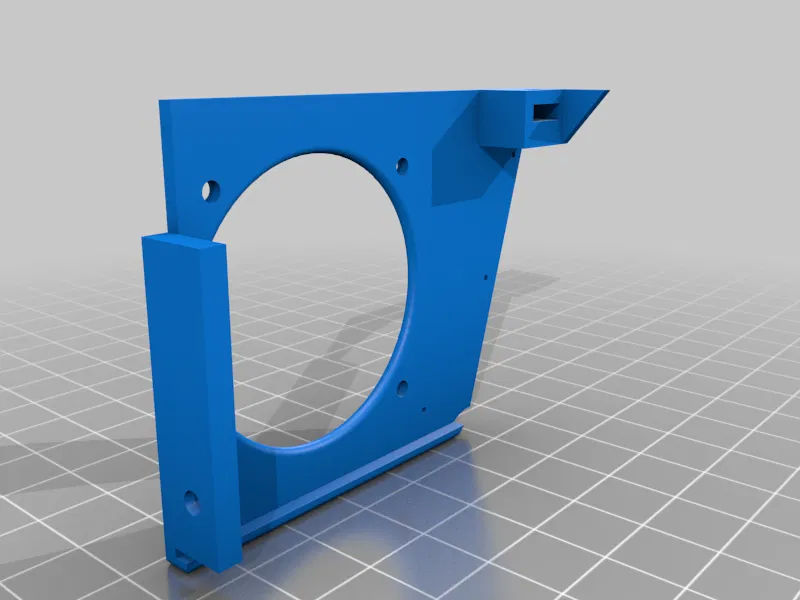

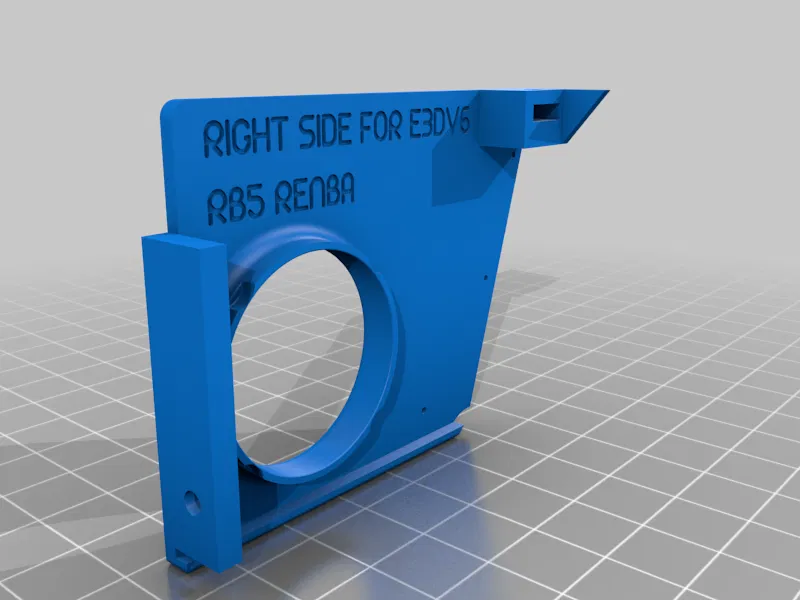

Bạn phải sử dụng bộ phận "Right Side RB5 E3DV6.STL" thay vì "Droite V5.STL"

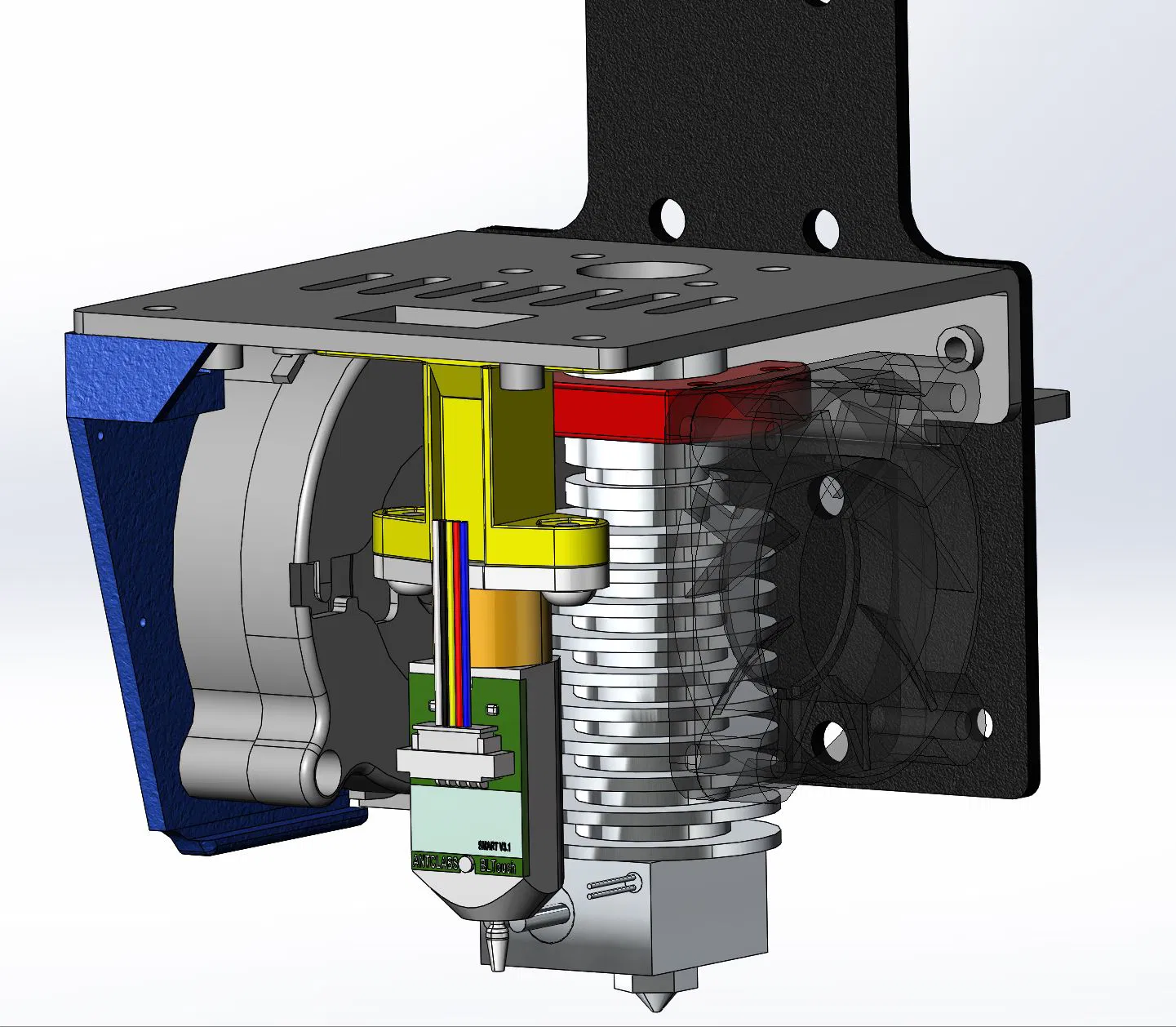

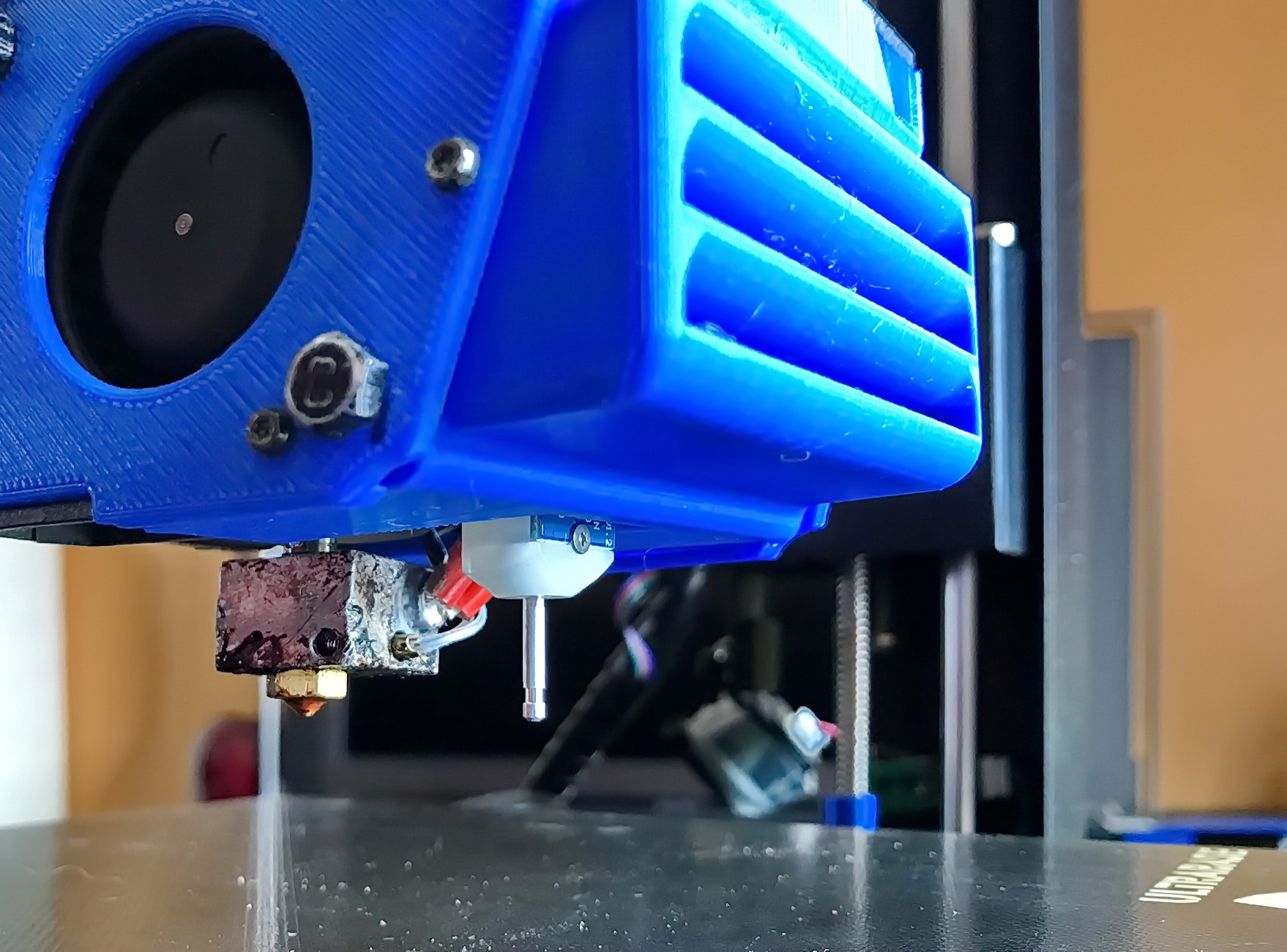

Phiên bản BL Touch

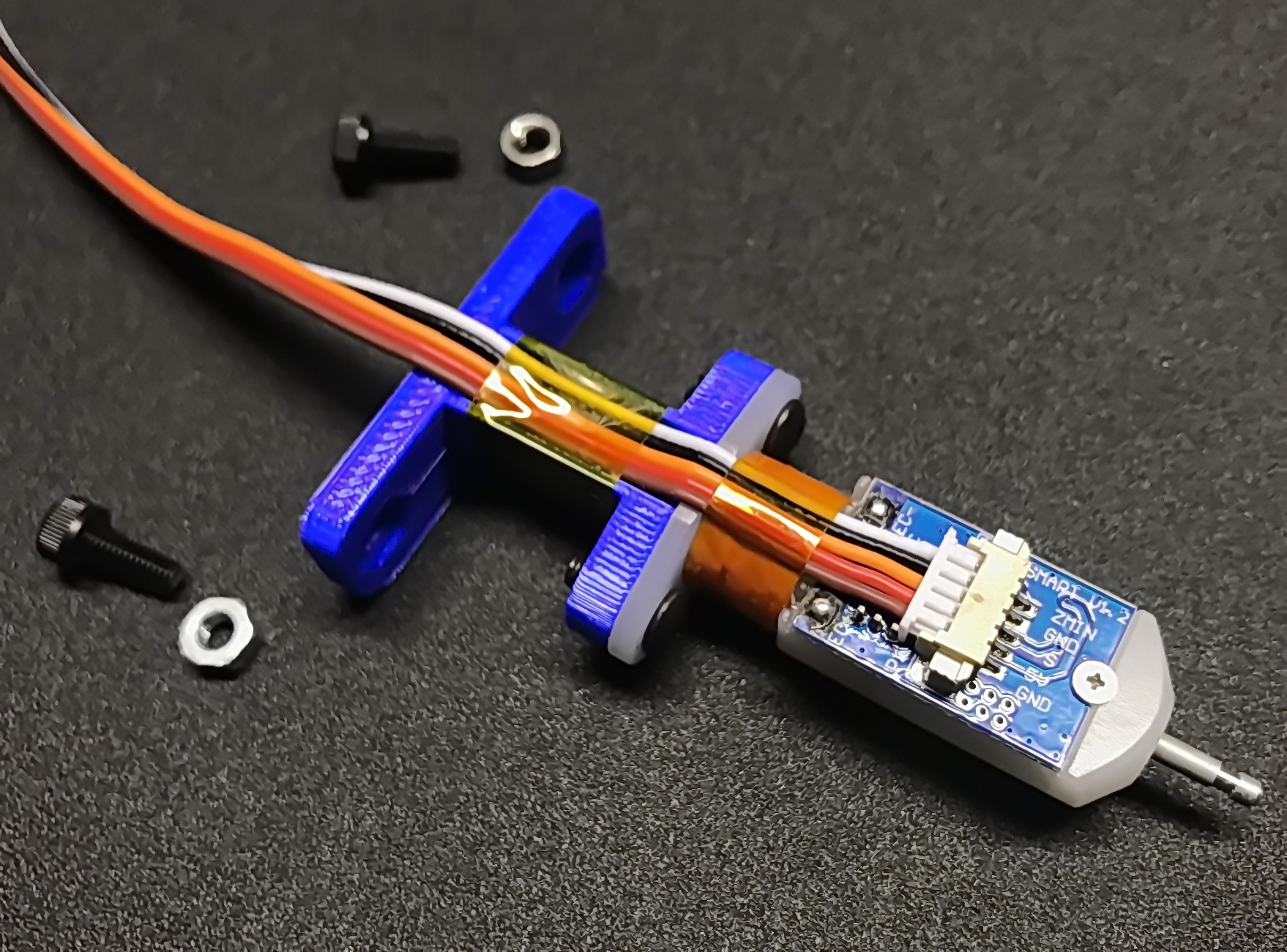

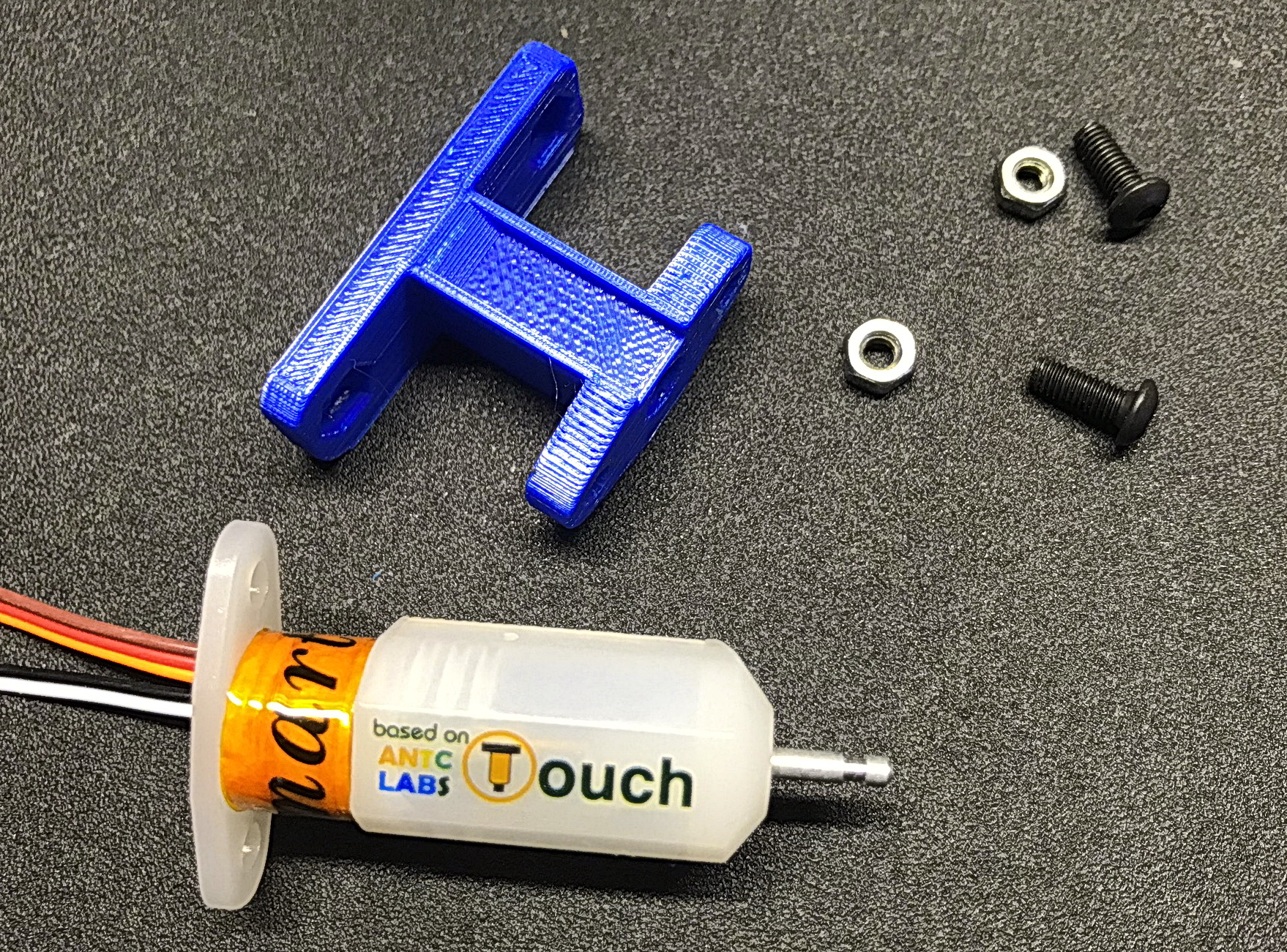

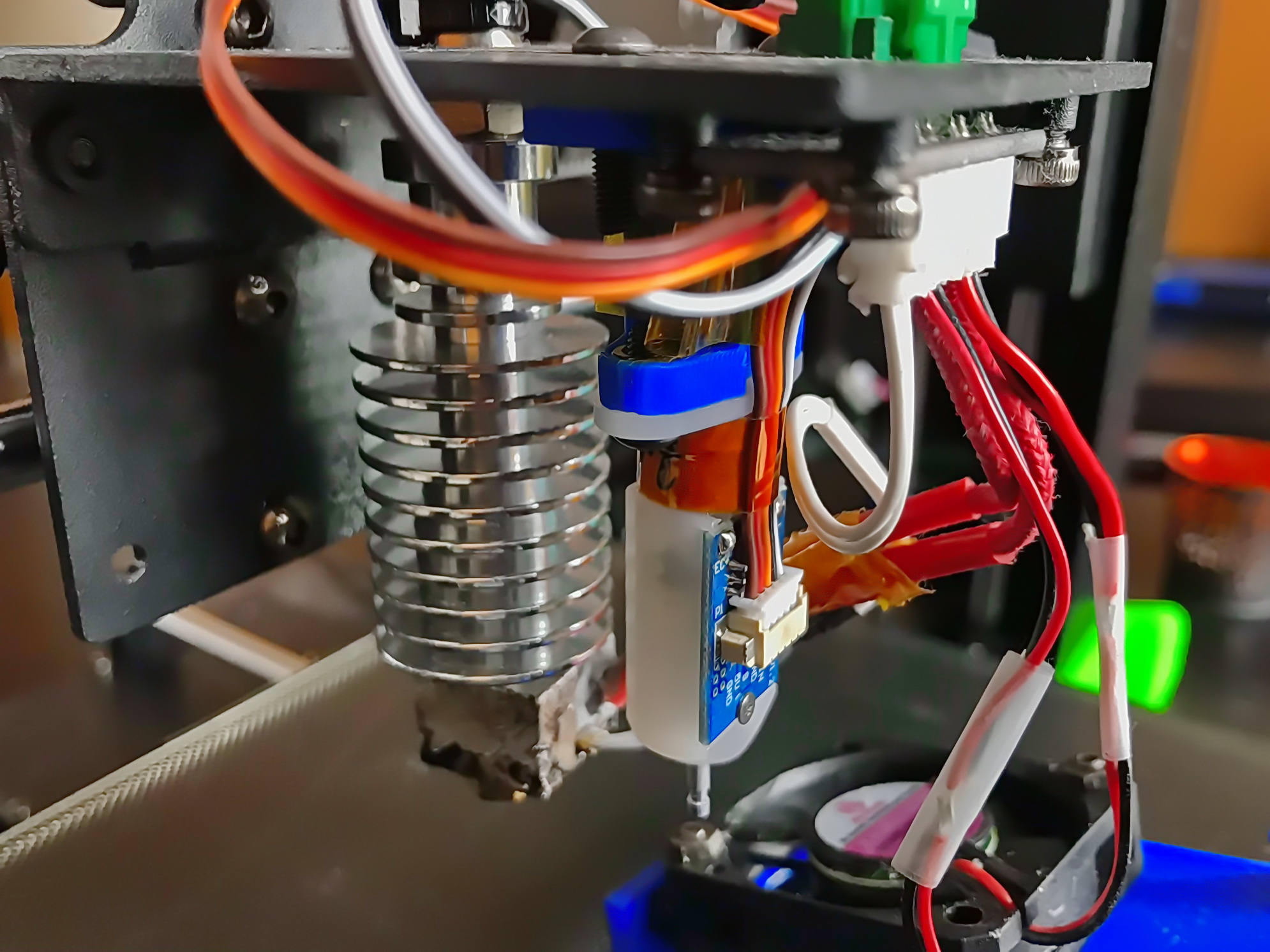

Tôi đã thiết kế phiên bản BL Touch của Hộp quạt. Đây là link đến BL Touch tôi đã sử dụng (cẩn thận với hàng giả hoặc hàng nhái) BLTouch

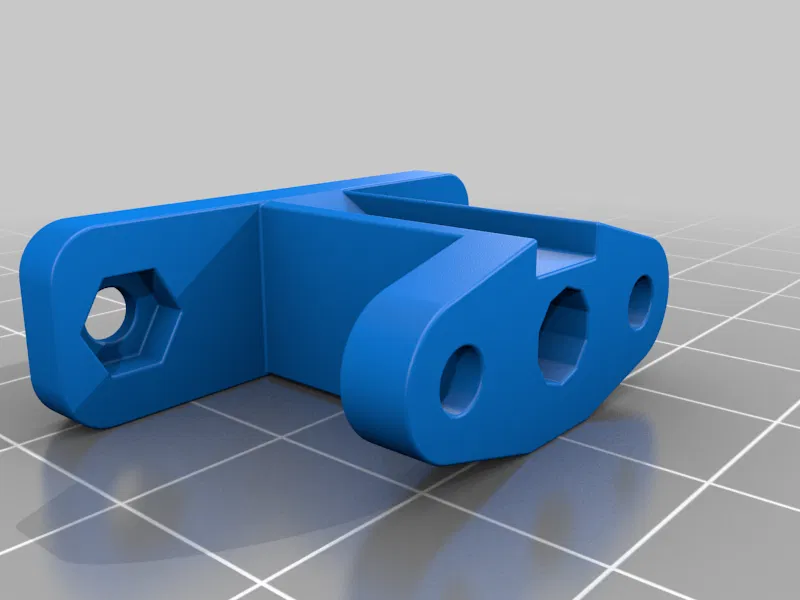

Bạn phải sử dụng file "Grid RB6 BLT.STL" thay vì "Grille V3.STL" Bạn phải in "Support BLT.STL" (Khoảng cách cho BL Touch) Làm theo hướng dẫn trong file PDF đính kèm

Cập nhật ngày 05 tháng 06 năm 2020 Thêm Buse V6 BLT ED3V6.STL để cho phép thông qua chân BLTouch

Tái bút. Vui lòng đăng tải các bản in của bạn! Tôi đã dành nhiều giờ để thiết kế vật thể, vui lòng cho tôi 5 phút để đăng tải bản in của bạn ;)

Có một vài điều bạn nên cân nhắc:

i3Mega là một trong những máy in 3D tốt nhất so với giá tiền bạn bỏ ra, bạn nên chắc chắn về điều đó!

Nhưng nhà sản xuất đã cân bằng một số tính năng để cung cấp một chiếc máy in ở mức giá này.

Cập nhật ngày 24 tháng 10 năm 2018

Đây là một số sửa đổi tôi đã áp dụng cho máy in của mình Chi phí: 0/5 Độ khó: 1/5 Mục tiêu: Cải thiện khả năng làm mát của máy Phương tiện: Đảo ngược tấm đáy

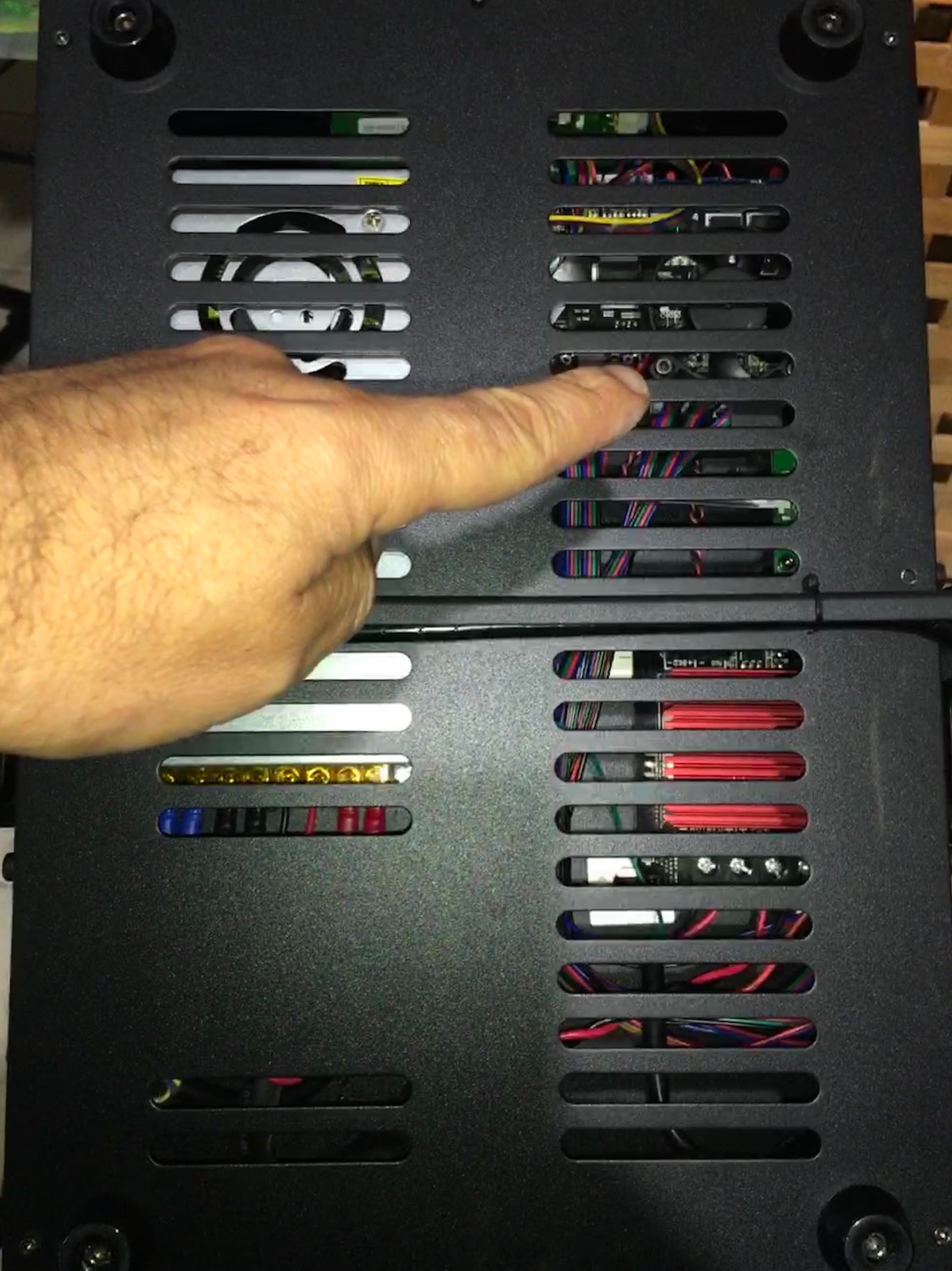

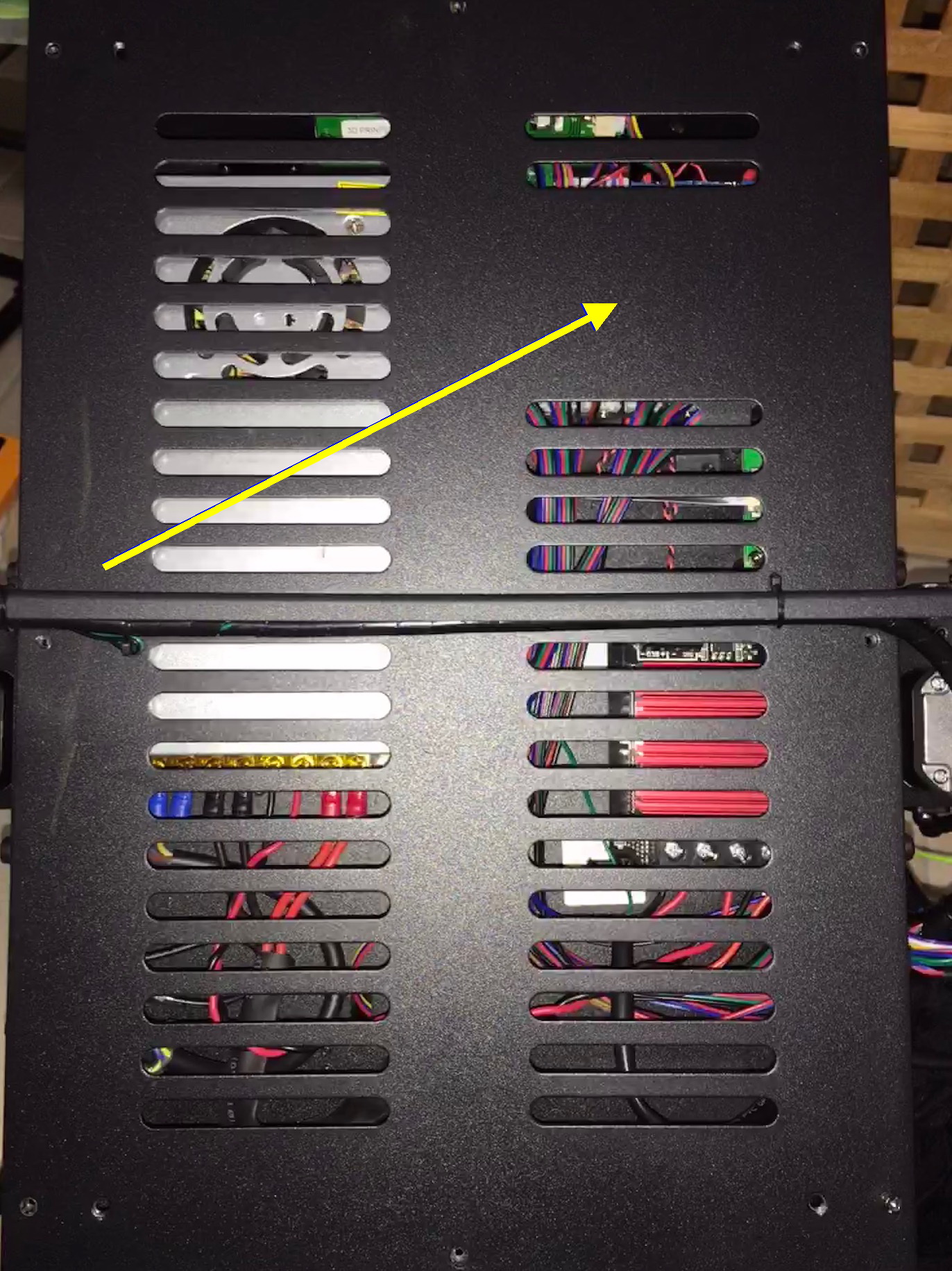

Như bạn có thể thấy, tấm đáy che một chiếc quạt dành cho làm mát bo mạch chủ Đơn giản chỉ cần xoay tấm đáy.

Chi phí: 3/5 Độ khó: 3/5 Mục tiêu: Cải thiện hiệu quả của bàn nhiệt. Phương tiện: Thêm bộ điều khiển Mosfet hiệu quả thay cho trình điều khiển mosfet tích hợp trên bo mạch chủ

MOSFET là một trong những nâng cấp quan trọng nhất bạn có thể mua. Điều này là do MOSFET sẽ giúp ngăn bo mạch chủ bị quá nhiệt và chịu áp lực quá lớn. Nâng cấp Any.cubic i3 Mega này được cho là giúp giảm nguy cơ cháy nổ, và cũng cung cấp điện áp tốt hơn cho động cơ – và do đó cải thiện chất lượng in.

Công dụng phổ biến nhất của MOSFET với máy in 3D là điều chỉnh khối lượng công việc cao mà bàn nhiệt đặt lên bo mạch chủ. Mặc dù chúng tôi chưa nghe về bất kỳ tai nạn nào liên quan đến Any.cubic i3 Mega, dòng điện cao của bàn nhiệt có thể gây căng thẳng cho các đầu nối bo mạch chủ, và tăng khả năng xảy ra nguy cơ hỏa hoạn hoặc trục trặc phần cứng.

Việc thêm MOSFET đặc biệt quan trọng đối với những người in 3D bằng ABS, vì sợi này thường yêu cầu nhiệt độ bàn nhiệt và đầu đùn cao. Nhưng ngay cả khi bạn chỉ sử dụng vật liệu in 3D ở nhiệt độ thấp như PLA, bạn nên đảm bảo rằng bàn nhiệt của bạn không làm quá tải bo mạch chủ.

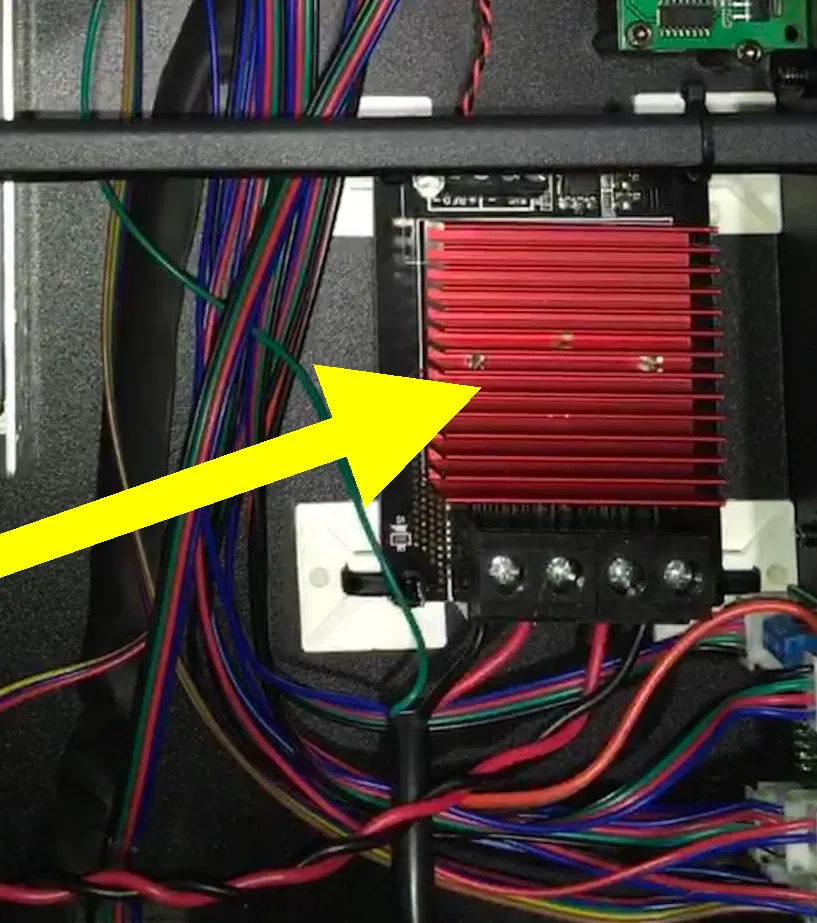

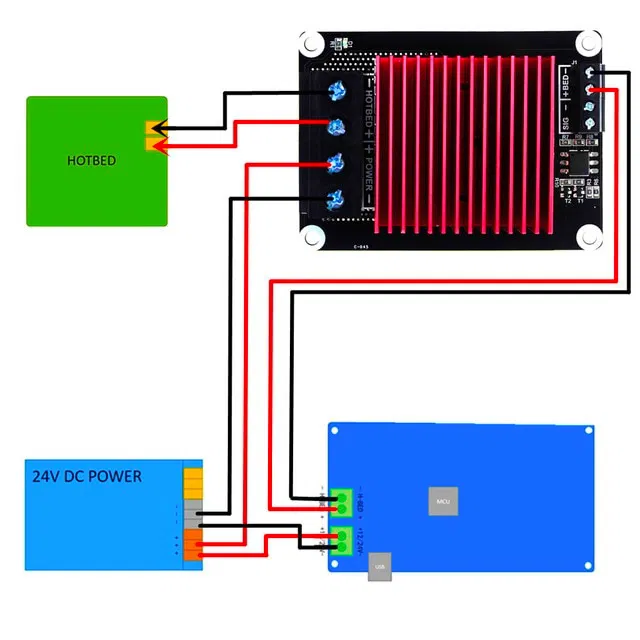

Bộ điều khiển bàn nhiệt được tích hợp trên Bo mạch chủ có hai nhược điểm: thứ nhất: nó được tích hợp trên bo mạch, vì vậy nhiệt tản ra không hiệu quả, thứ hai: điện trở bên trong của mosfet tích hợp hoạt động như một bàn nhiệt thứ hai nhưng ở sai vị trí. -> Giải pháp là sử dụng trình điều khiển Mosfet bên ngoài, điện trở bên trong của nó bằng không -> tất cả dòng điện do bộ nguồn cung cấp được dẫn trực tiếp đến Bàn nhiệt, điều này cải thiện hiệu quả của bàn nhiệt, đạt được sự điều chỉnh nhiệt độ êm ái và hoàn hảo. tôi sử dụng cái này: Mosfet Board

Đây là giá đỡ cần in: https://www.thingiverse.com/thing:2758279

Chi phí: 2/5 Độ khó: 4/5 Mục tiêu: Cải thiện cách nhiệt của bàn nhiệt. Phương tiện: bằng cách thêm lớp cách nhiệt dưới bàn nhiệt.

Lo lắng về thời gian làm nóng bàn nhiệt và sự thay đổi nhiệt độ của nó, gây ra cong vênh và mất độ bám dính của vật thể trên bàn nhiệt, một giải pháp đơn giản là cách nhiệt bàn nhiệt bằng cách sử dụng vật liệu đơn giản như trong video này (có rất nhiều trên youtube) https://youtu.be/ZAa5tzwTacY Bạn cũng có thể sử dụng vật liệu cách nhiệt này sẵn sàng để sử dụng: Insulation Pad

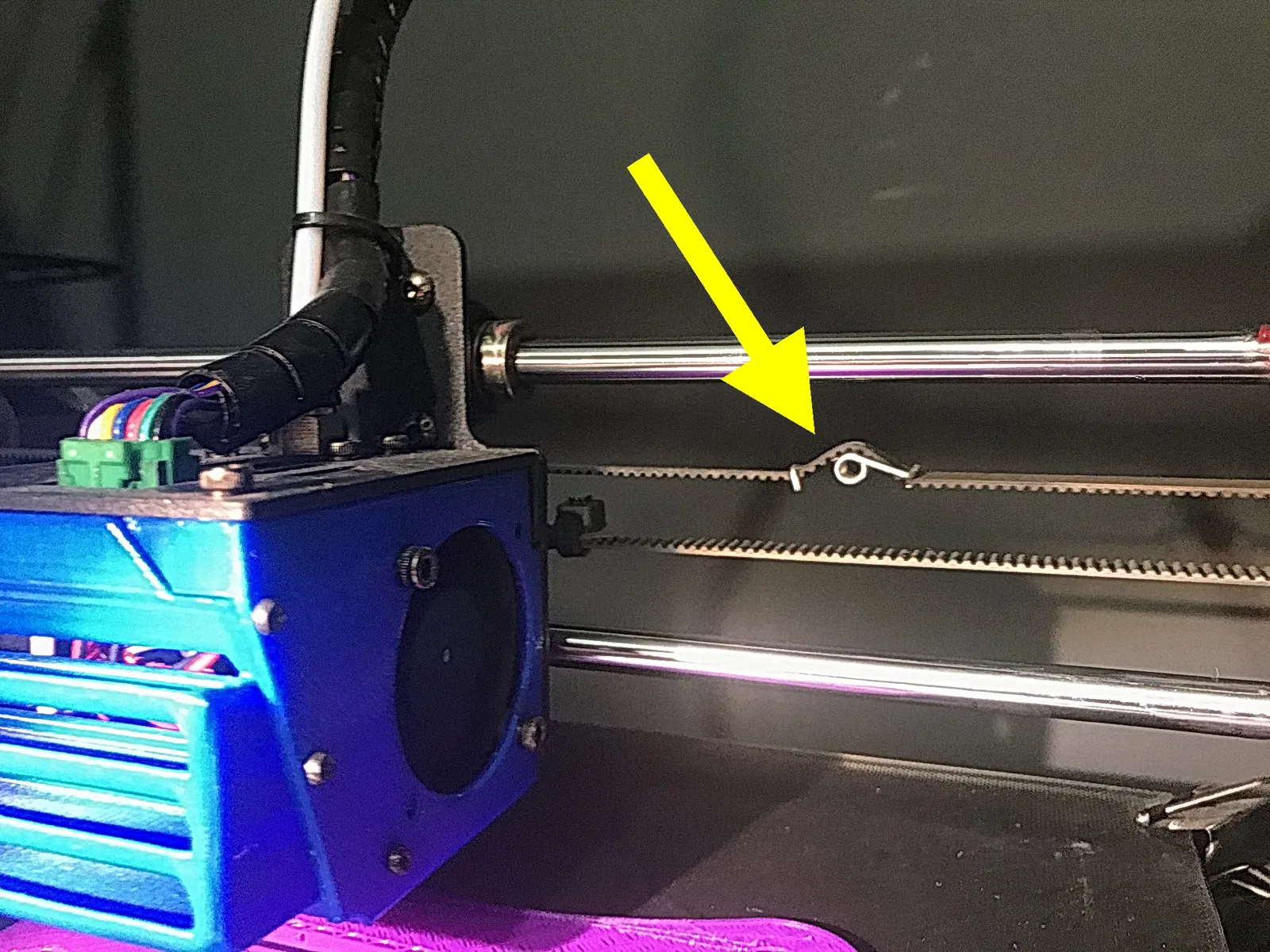

Chi phí: 1/5 Độ khó: 1/5 Mục tiêu: Cải thiện sự tiếp xúc chặt chẽ giữa kính che phủ trên cùng và PCB của bộ phận làm nóng Phương tiện: Sử dụng kẹp giấy đơn giản (xem hình ảnh) Paper Clip

Chi phí: 1/5 Độ khó: 1/5 Mục tiêu: Cải thiện độ chính xác của quá trình đùn Phương tiện: thêm bộ căng dây đai đơn giản

Bộ căng dây đai có lò xo có thể giảm thiểu lỗi dịch chuyển của đầu in, do đó cải thiện độ chính xác của bản in, ít nhất là nếu dây đai không còn mới. Belt tensioner

Chi phí: 4/5 Độ khó: 3/5 Mục tiêu: Giảm thiểu tiếng ồn do máy in đang chạy tạo ra, với bản mod này, chỉ có tiếng ồn do quạt tạo ra sẽ nghe thấy. đây là một cải tiến điên rồ để giảm tiếng ồn tạo ra trong quá trình in.

Phương tiện: Thay thế trình điều khiển bước động cơ gốc bằng 5 trình điều khiển TMC 2208. Loại trình điều khiển này cắm là chạy trên các ổ cắm. Bạn cần một chiếc đồng hồ vạn năng phù hợp để đo điện áp và thực hiện điều chỉnh trên mỗi trình điều khiển. Thay vì các mẫu TMCxxx khác, Không cần mỏ hàn, bạn chỉ cần xoay các ổ cắm đầu nối trên bo mạch chủ bằng một công cụ leatherman đơn giản. Giống như trong video này

Cẩn thận, một số bo mạch chủ mới nhất không có hỗ trợ dưới các bảng trình điều khiển. Trong trường hợp này, bản mod sẽ khó khăn hơn nhiều vì bạn cần hàn tháo trình điều khiển cũ và hàn lại trình điều khiển mới.

Video này dành cho bo mạch chủ có hỗ trợ dưới các trình điều khiển. "https://youtu.be/QP8dZ8cUEBA"

Các bộ phận ở đây: (bạn cần 5 cái) TMC 2208 V3.0

Điện áp chờ phải được đặt trên mỗi bảng ở mức 1.5V (xem video). Đất cho vôn kế được lấy từ dây cáp màu đen của đầu vào nguồn trên bo mạch chủ

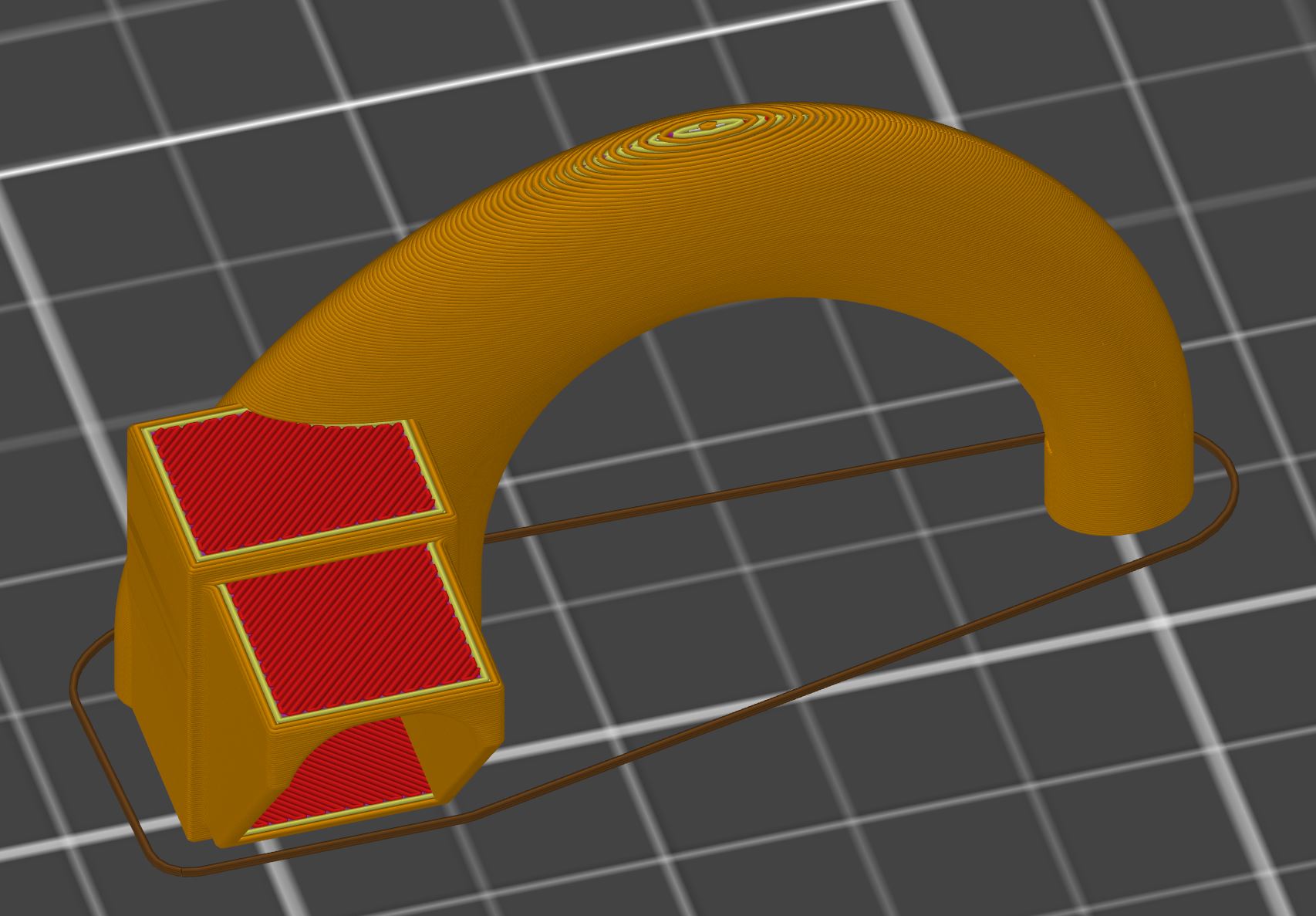

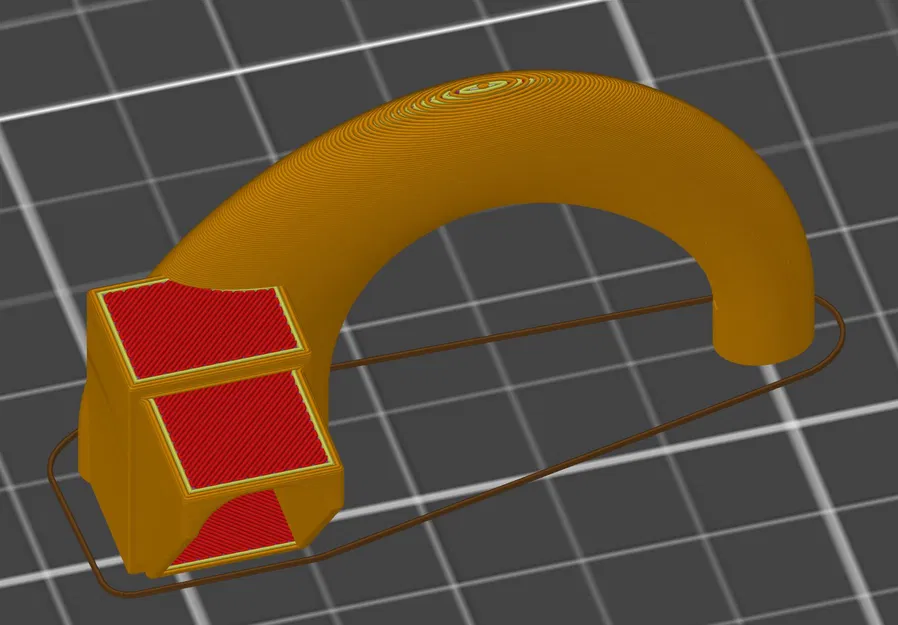

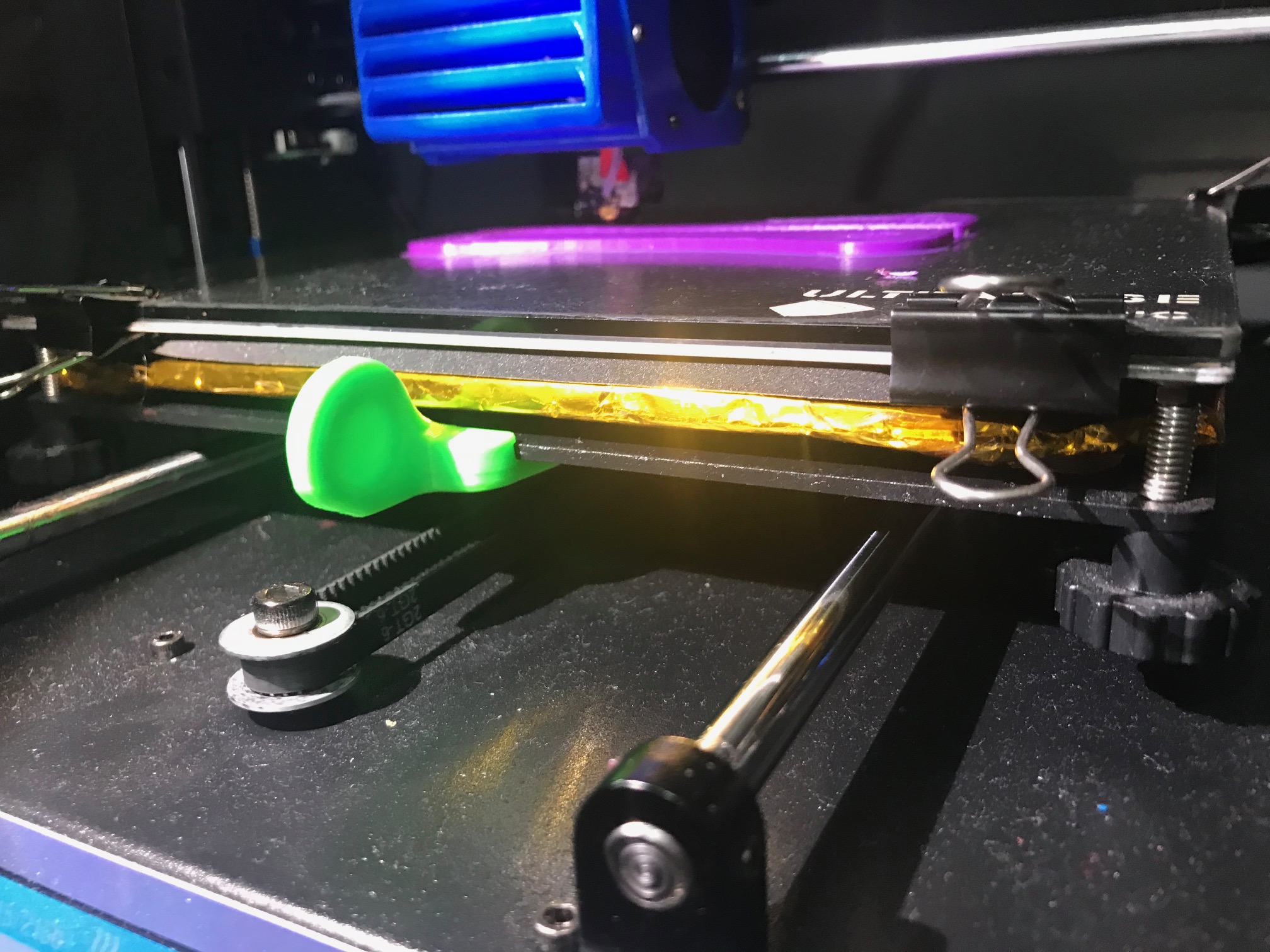

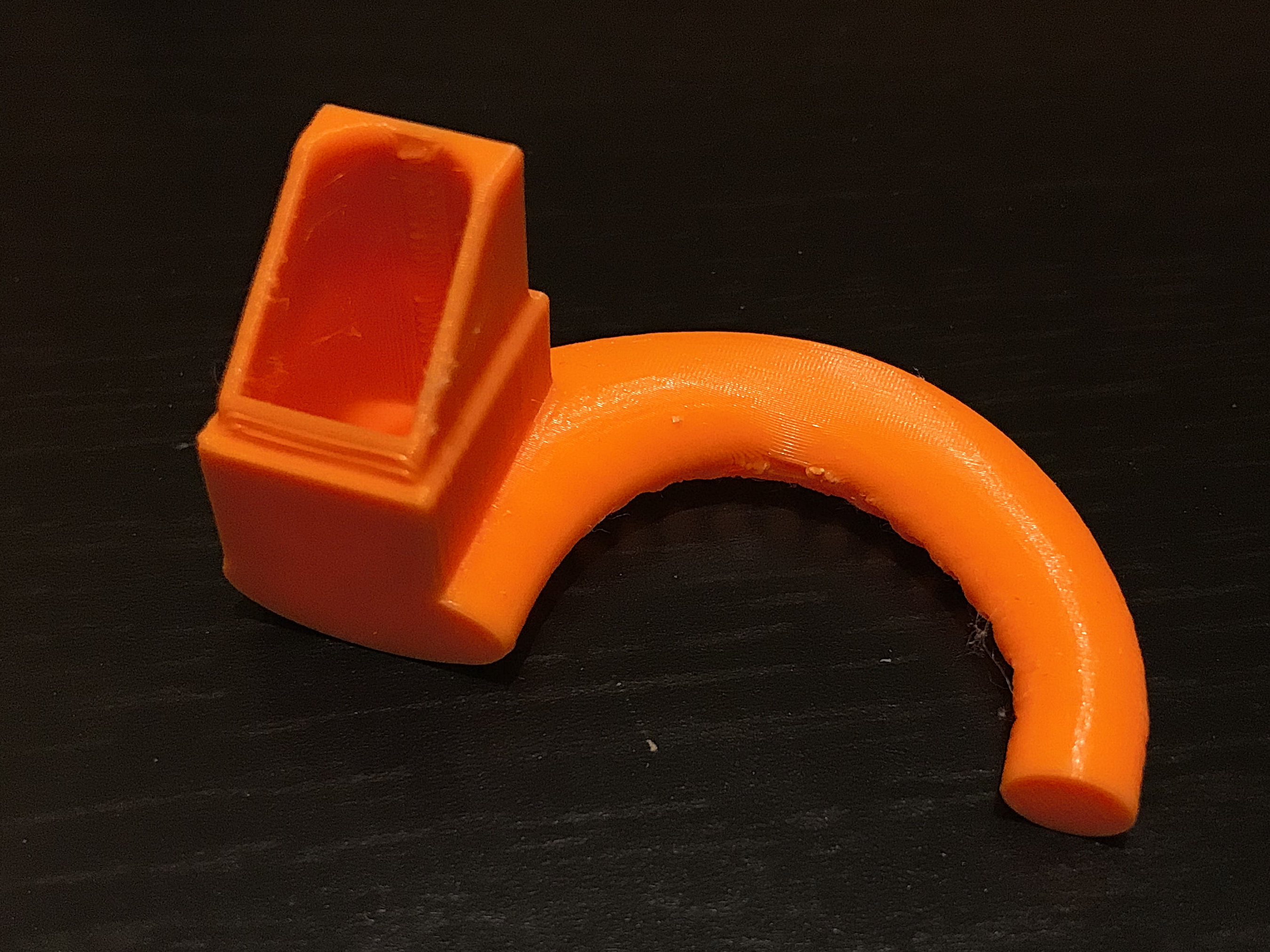

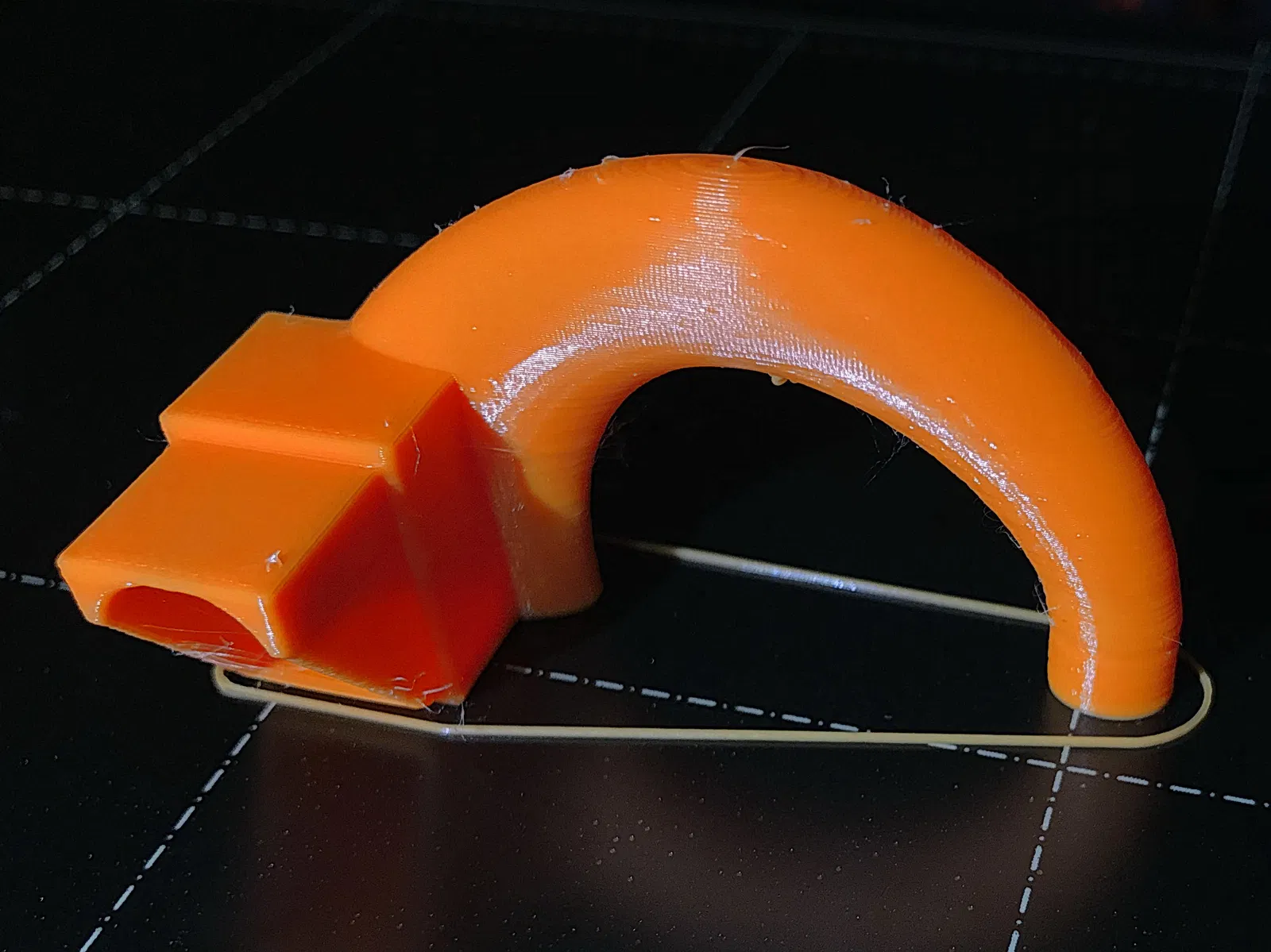

Chi phí: 1/5 Độ khó: 1/5 Mục tiêu: Giữ bàn nhiệt khi nó nóng, mà không sử dụng vít điều chỉnh để kéo bàn nhiệt lên phía trước bạn, và nguy cơ làm sai lệch về việc cân bằng bàn... Phương tiện: thêm bộ phận in đơn giản này. Handle

Chi phí: 1/5 Độ khó: 1/5 Mục tiêu: Bôi trơn các thanh dẫn trục, giảm tiếng ồn Phương tiện: Sử dụng dầu gốc tinh chế với chất làm đặc xà phòng lithium, chất chống oxy hóa và phụ gia chống gỉ Lubricant

Bằng cách áp dụng các bản mod đơn giản này, bạn sẽ sở hữu một trong những giải pháp in tốt nhất và chi phí thấp nhất trên thị trường

////////////////////////////////////////////////////////////////////// Tái bút. Vui lòng đăng tải các bản in của bạn!

Tôi đã dành nhiều giờ để thiết kế vật thể, vợ tôi bỏ đi, con cái không nói chuyện với tôi nữa, tôi phải bán nhà và con chó chạy mất ... :)

Nếu bạn thích mẫu này, hãy đăng tải một bản in! Tôi rất muốn xem nó. Ngoài ra, nếu bạn thực sự, thực sự thích mẫu này, hãy cân nhắc tặng tôi một khoản tip! Không có gì bắt buộc, nhưng bất cứ điều gì cũng được đánh giá cao. Cảm ơn!

/////////////////////////////////////////////////////////////////////

Chúc các bạn in vui vẻ!

Renba

Cài đặt in

Máy in:

Any.cubic I3 Mega

Rafts:

Có

Supports:

Không

Độ phân giải:

0.4

Infill:

không quan trọng

Lưu ý:

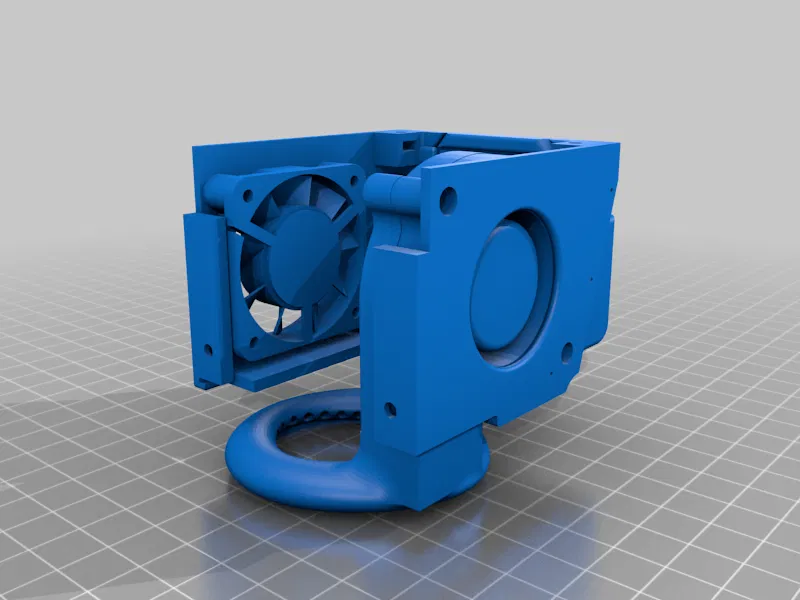

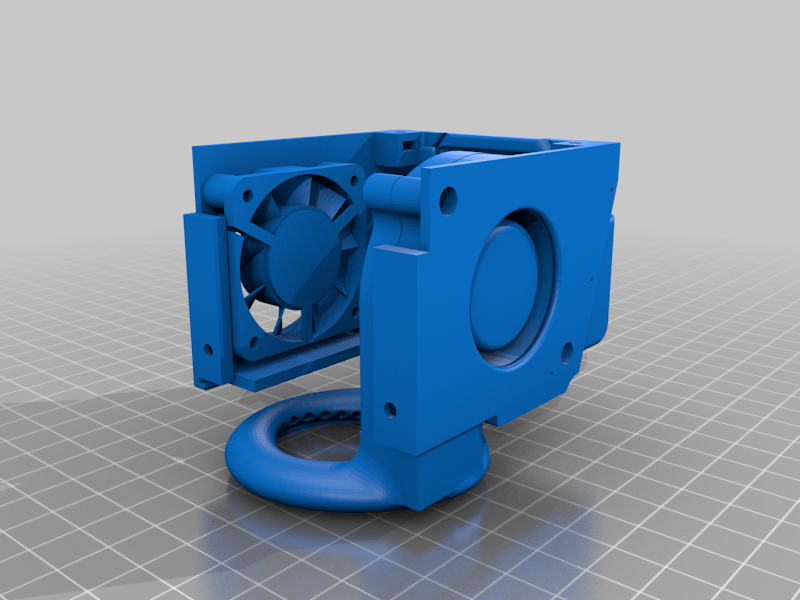

Tất nhiên bộ phận ASSEMBLAGE-V4.stl chỉ để hình dung, không phải để in (quạt sẽ không hoạt động :)

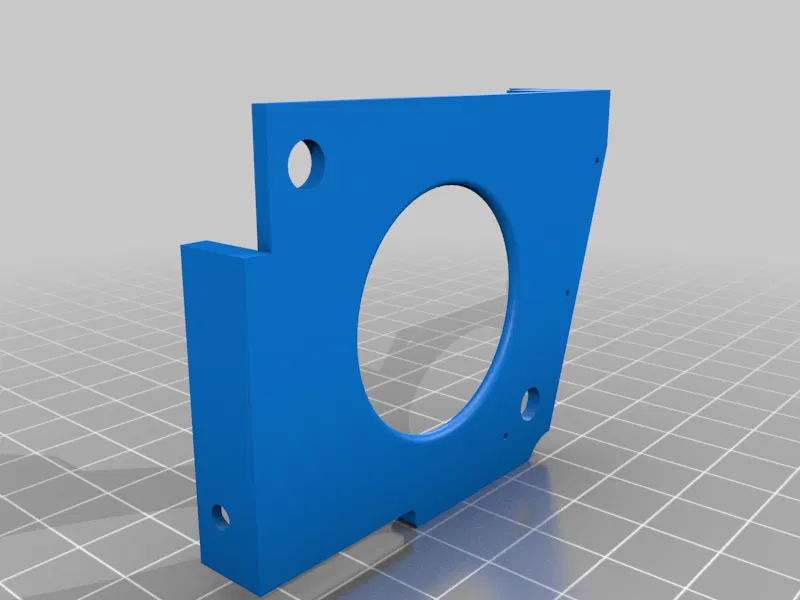

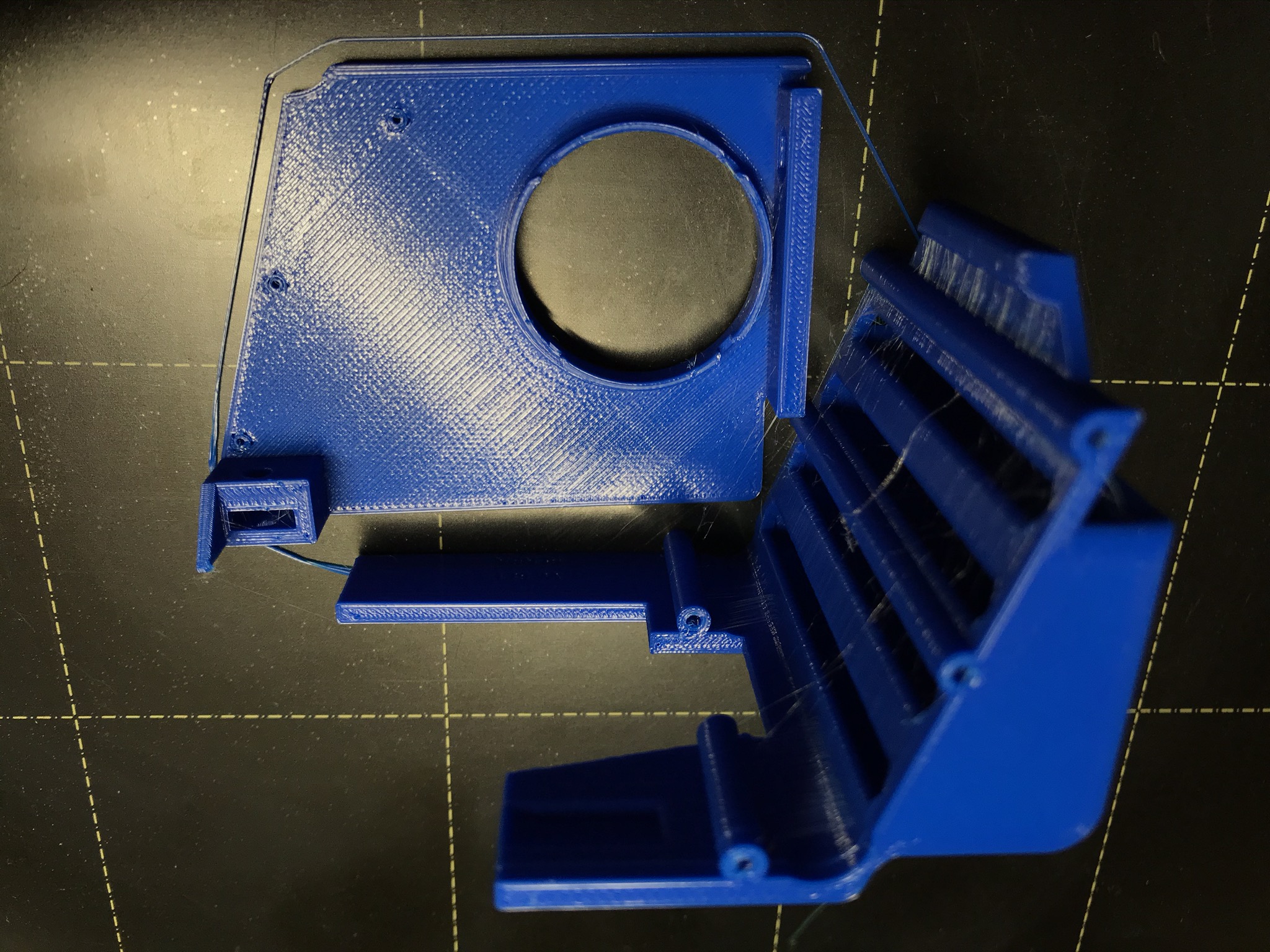

Bạn phải in 4 bộ phận như bạn có thể thấy trên hình ảnh.

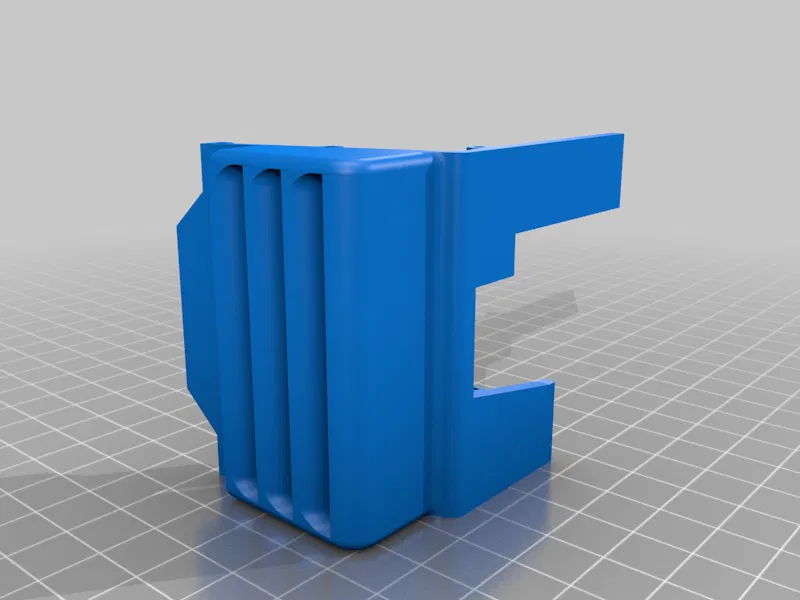

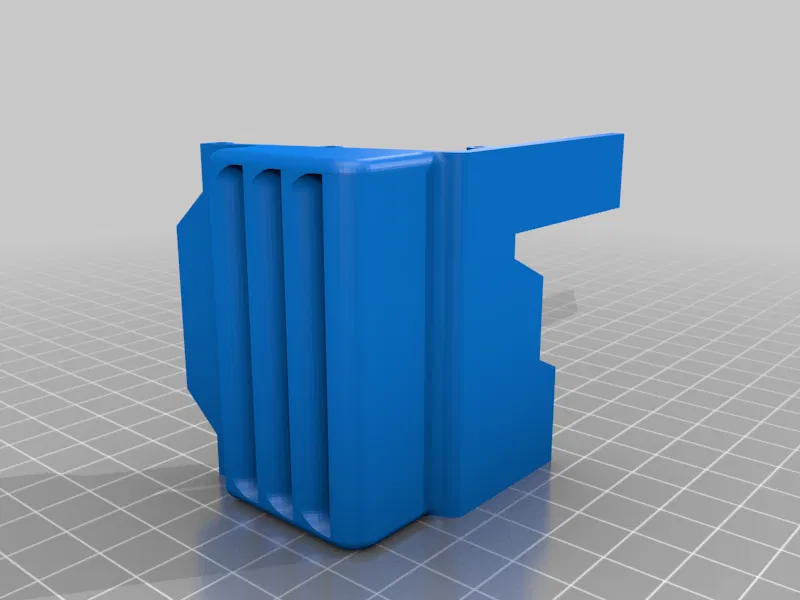

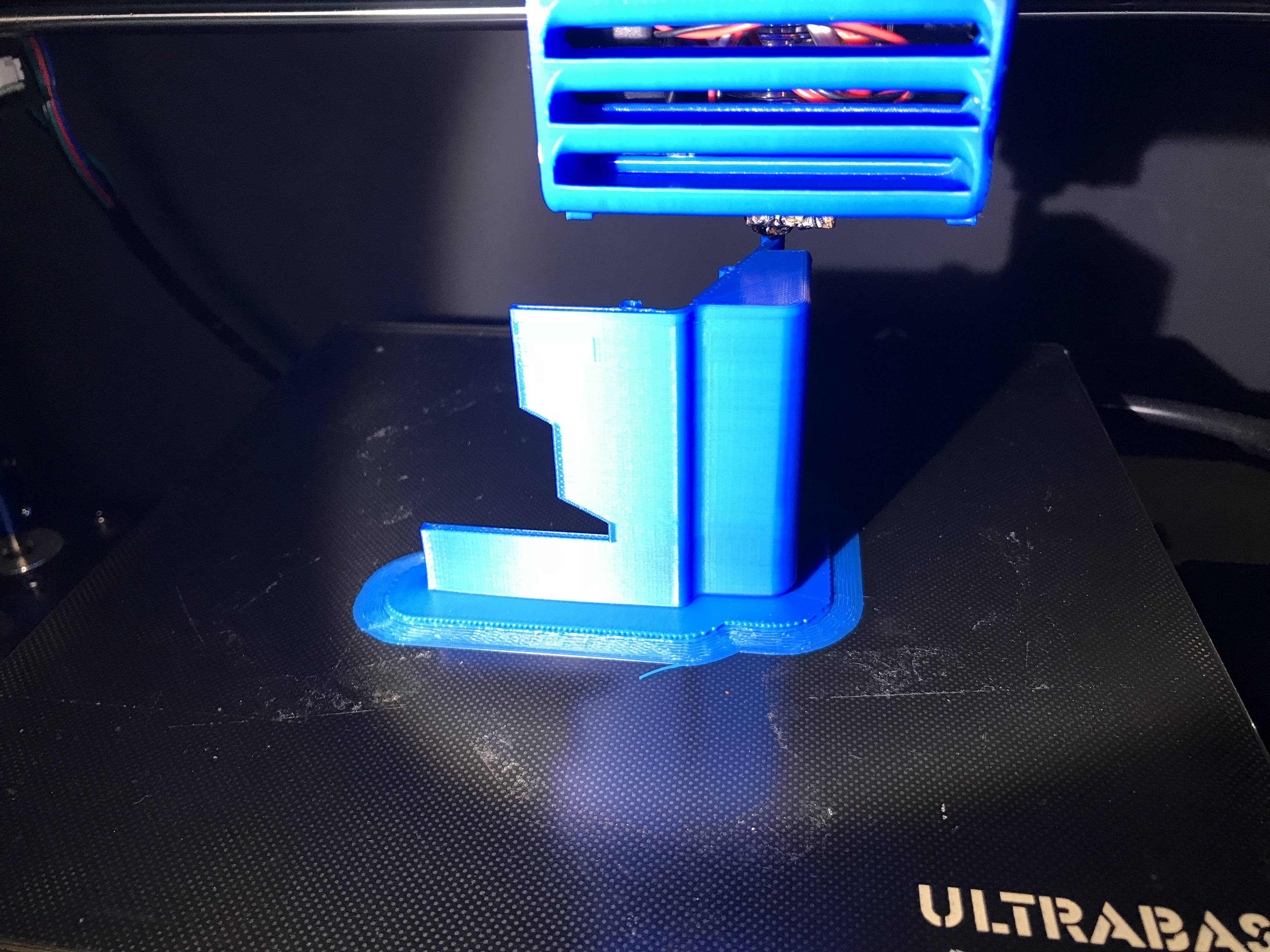

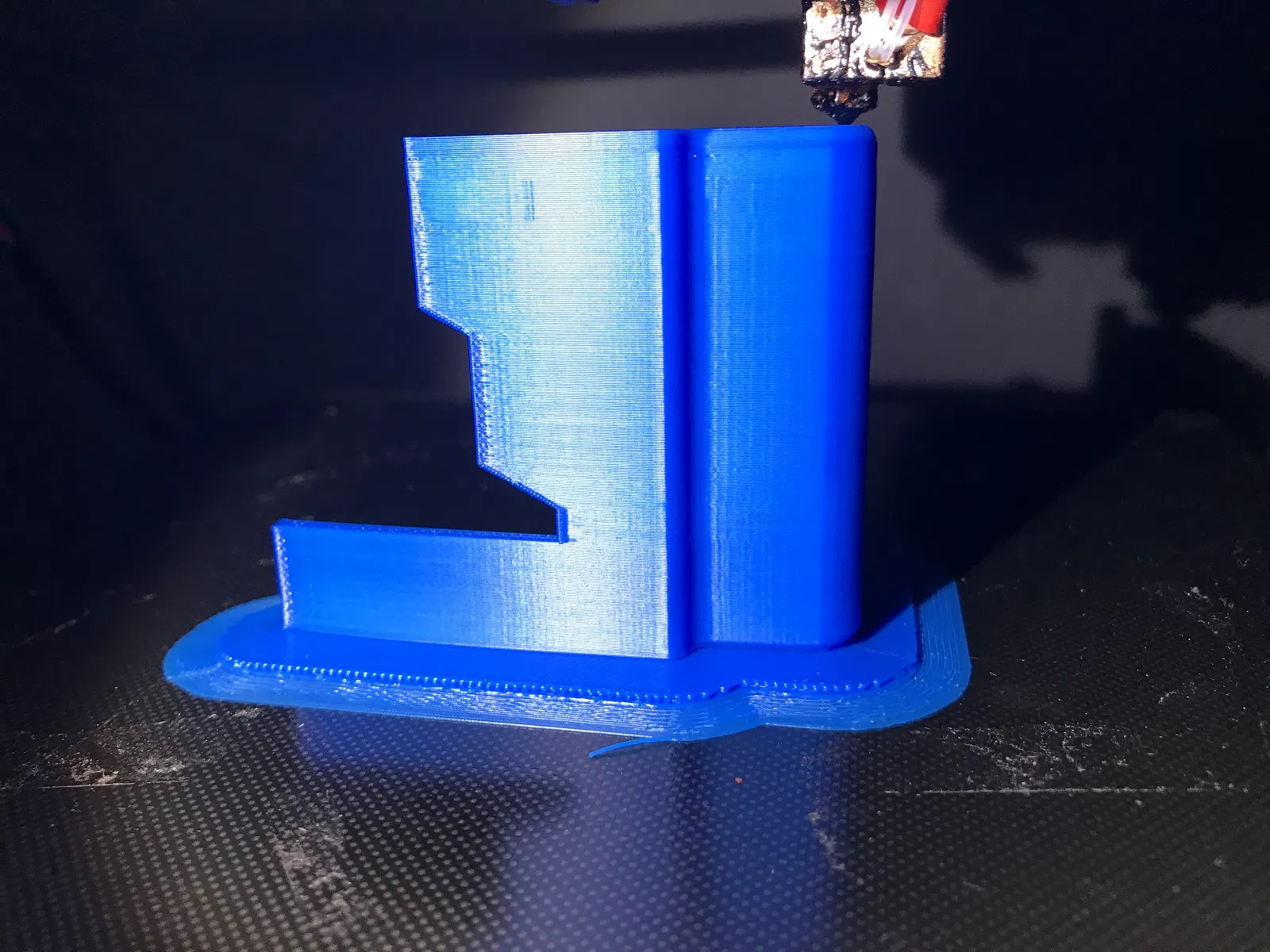

Lưới phía trước phải được in như thể hiện trên hình ảnh, bộ phận đã được tối ưu hóa cho vị trí này để in mà không cần hỗ trợ. Định hướng khác sẽ thất bại.

Quá trình in sẽ diễn ra suôn sẻ..

Sau khi in

Acetone

Hoàn thiện bằng axeton là hiệu ứng đẹp nhất. (trong một hộp nhựa đậy kín, đặt một lớp giấy bạc ở đáy, bọc mặt trong của hộp bằng khăn giấy, làm ẩm giấy axeton, đặt vật thể ABS lên giá đỡ (làm bằng nút chai rượu vang và tăm chẳng hạn) để bộ phận không chạm vào axeton, đóng hộp trong 10 đến 30 phút, và xong! ...
