Mô hình thuyền buồm Manta 2017 RG65

Đây là một bản sửa đổi của https://www.thingiverse.com/thing:2572866, để phù hợp với Keel Molineasails và swing rig.

Bản sửa đổi này về cơ bản chỉ dành cho phần giữa tàu và hộp trục, để phù hợp với bộ phận đu đưa và bộ phận kết hợp keel-rudder của Molineasails, với giá đỡ servo buồm hơi khác một chút, và một vài thay đổi nhỏ khác theo ý tôi.

Hướng dẫn in:

Hull:

Sử dụng chế độ vase với chiều cao lớp 0,2mm (có thể tinh hơn nhưng không thực sự cần thiết), với chiều rộng đường 0,55mm. Tôi đã in hai đầu với mặt đáy xuống để tránh vách ngăn (ở đây tôi đã sử dụng 4 lớp đáy, vì vậy tổng cộng dày 0,8mm). Ở đây tôi thực sự khuyên dùng eSun PLA+ do độ bền, nếu Bạn tìm thấy nhiệt độ phù hợp thì nó gần như không thể phá vỡ, đối với tôi là 220 độ C, nhưng hãy tự thử nghiệm, nhưng đó là một điểm khởi đầu tốt. Các bộ phận của thân tàu và các bộ phận nhỏ hơn như giá đỡ servo bánh lái, bộ phận gia cố nắp che, v.v. được dán với nhau bằng Revell contacta professional (loại có kim), do thời gian khô nhanh và mối nối gần như được hàn lại với nhau. Tôi không khuyên bạn nên dán hộp trục, do có thể bị biến dạng trên thân tàu, hãy sử dụng chất kết dính acrylic hoặc urethane, hoặc một số loại epoxy linh hoạt (nên chà nhám và khử dầu mỡ ở đây như bạn thường làm).

Các bộ phận khác:

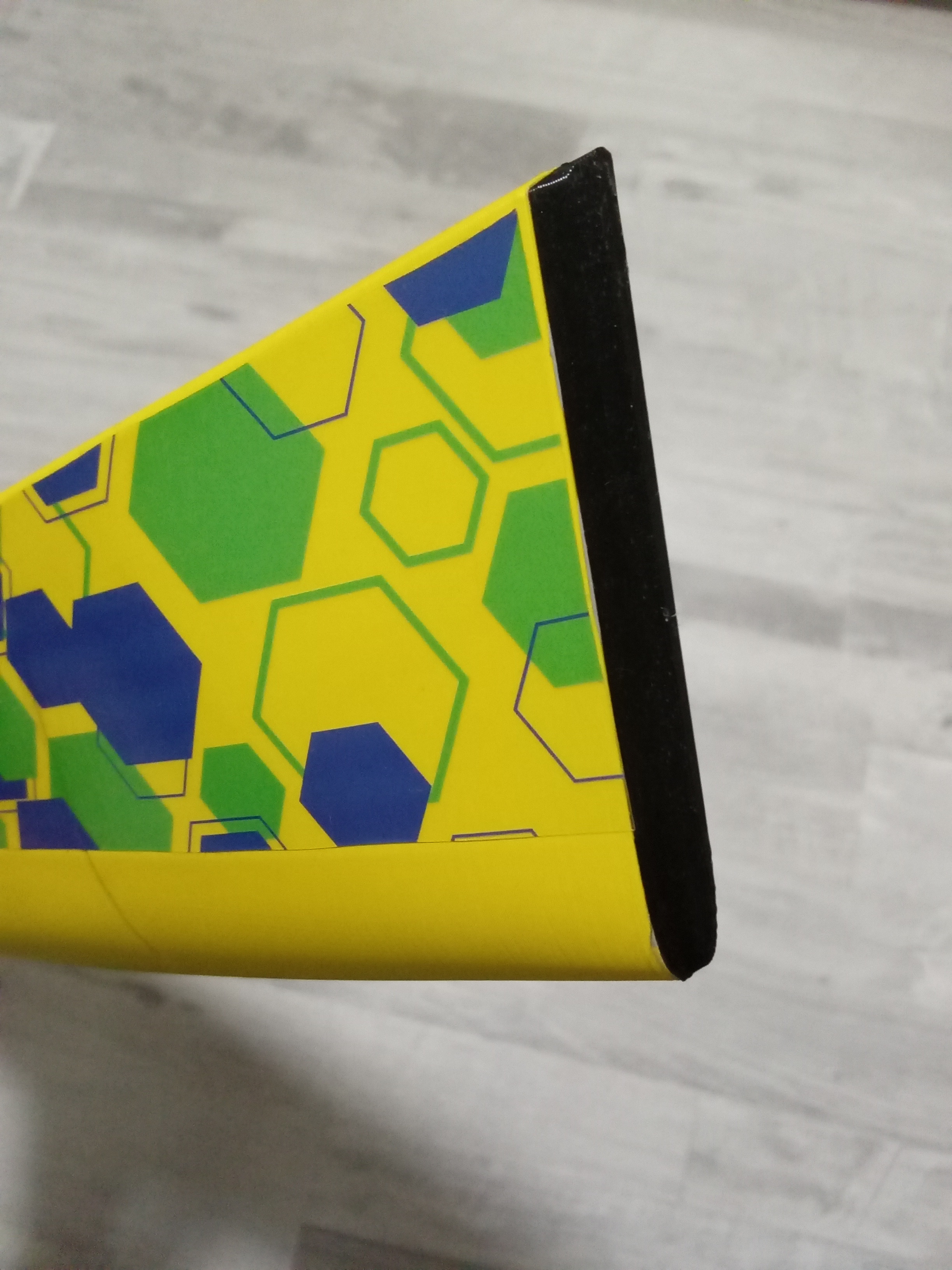

Tôi đã sử dụng chiều cao lớp 0,2mm với chiều rộng đường 0,4mm, 3 hoặc 4 lớp chu vi (tùy thích). Phần cản được in từ TPU với chiều cao lớp 0,12mm, 2 lớp tường với chiều rộng đường 0,4mm, 0% độ đặc ruột để làm cho nó đủ mềm (tôi đã sử dụng Geeetech 95A TPU).

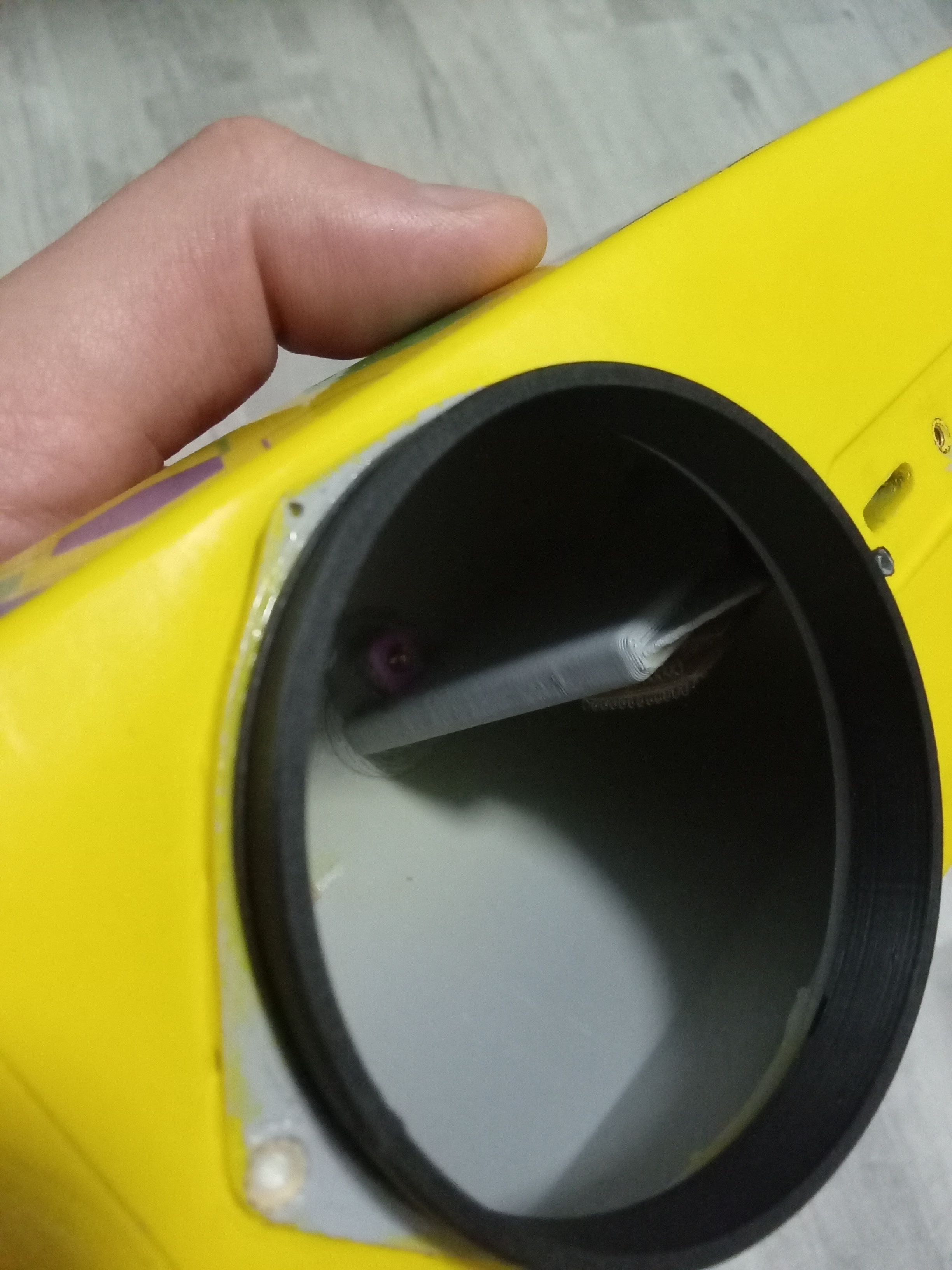

Hatch:

Tôi đã in từ chế độ vase TPU, chiều rộng đường 0,7mm, 3 lớp đáy.

Các ghi chú khác:

Hầu hết các bộ phận được thiết kế để sử dụng với các bộ phận ren nhiệt M3 (tôi đã trở thành người hâm mộ lớn của những thứ này).

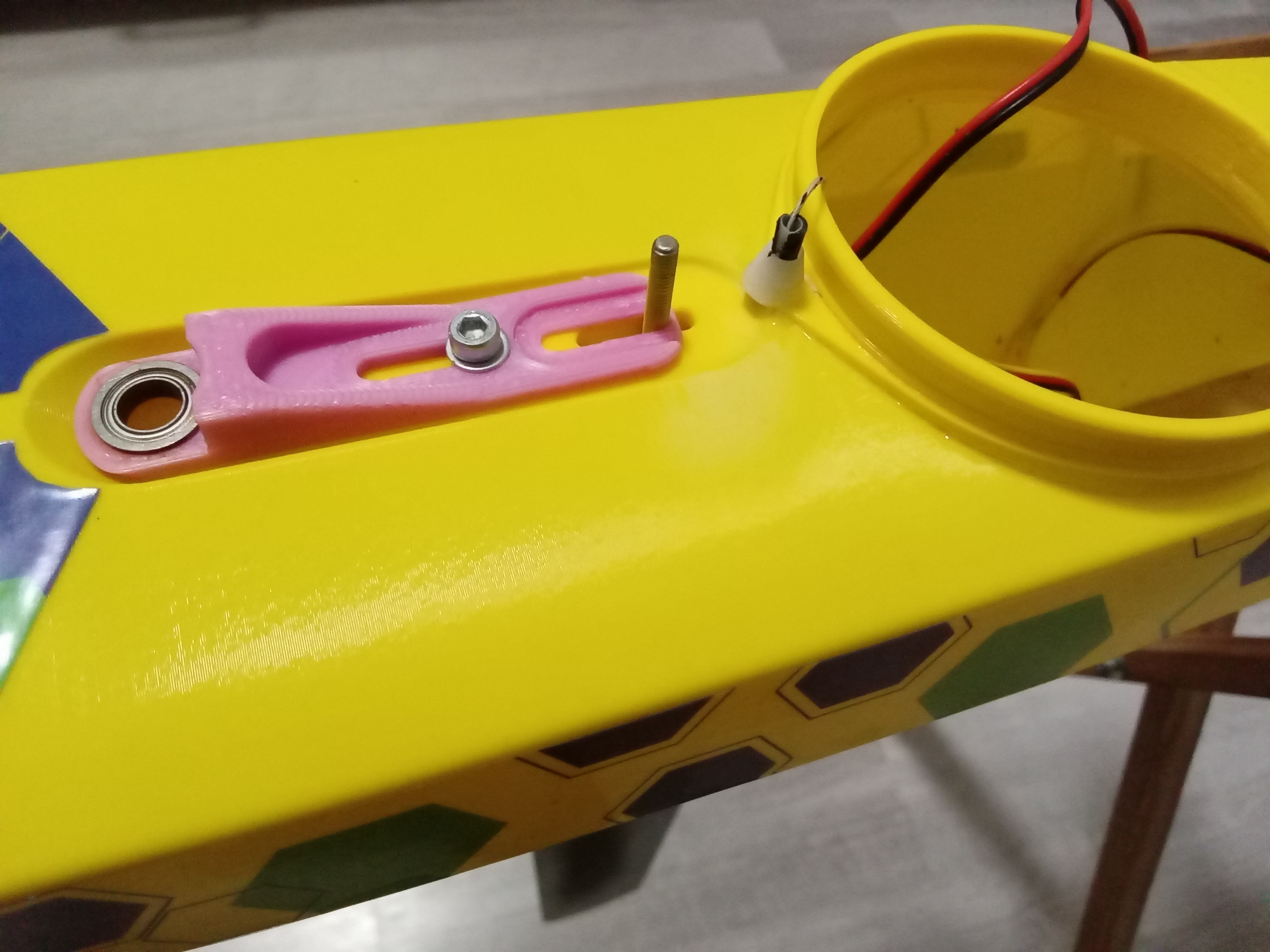

Bộ điều chỉnh buồm sử dụng vòng bi của Molinea sails (tôi sẽ kiểm tra kích thước nếu cần).

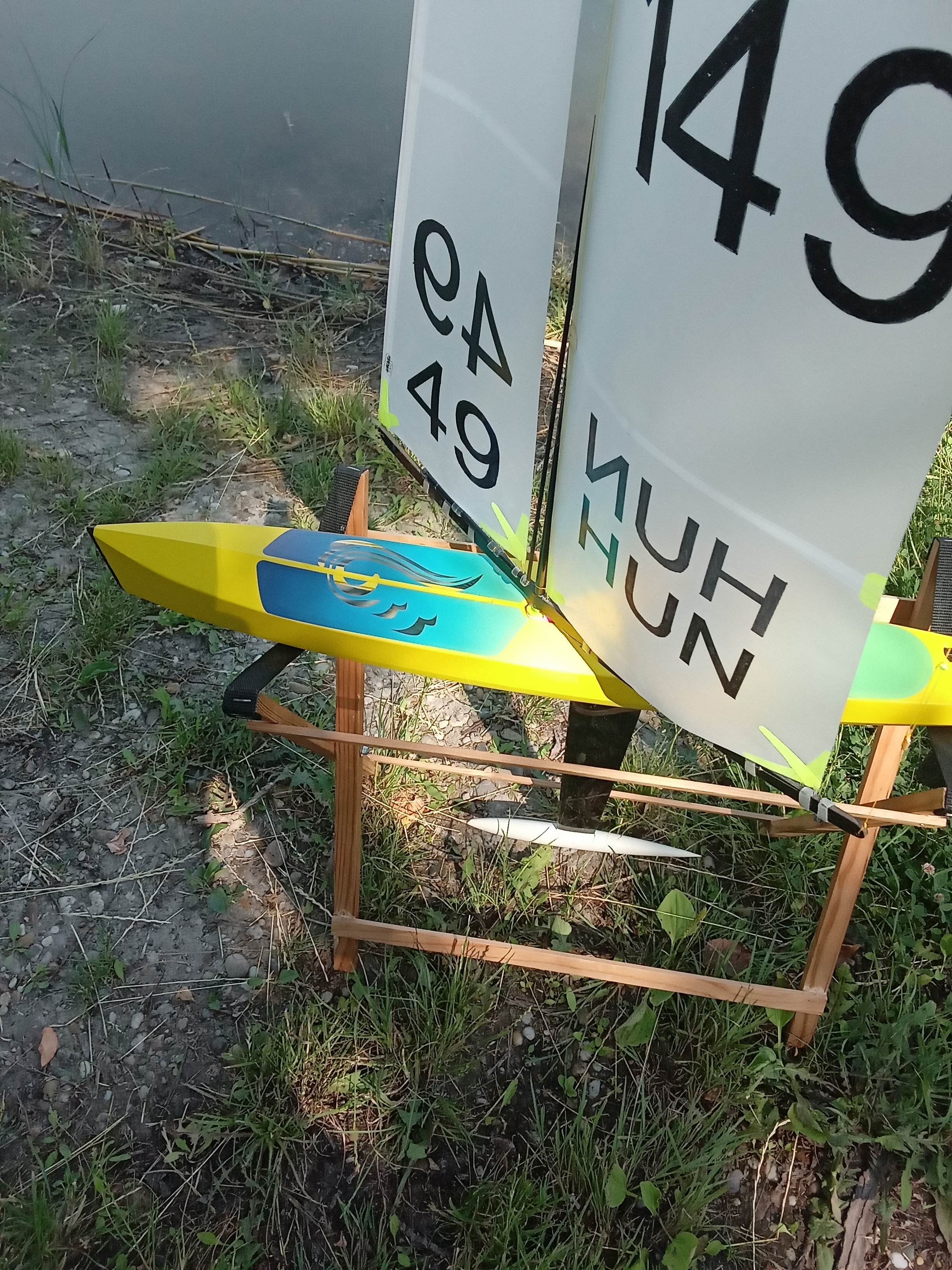

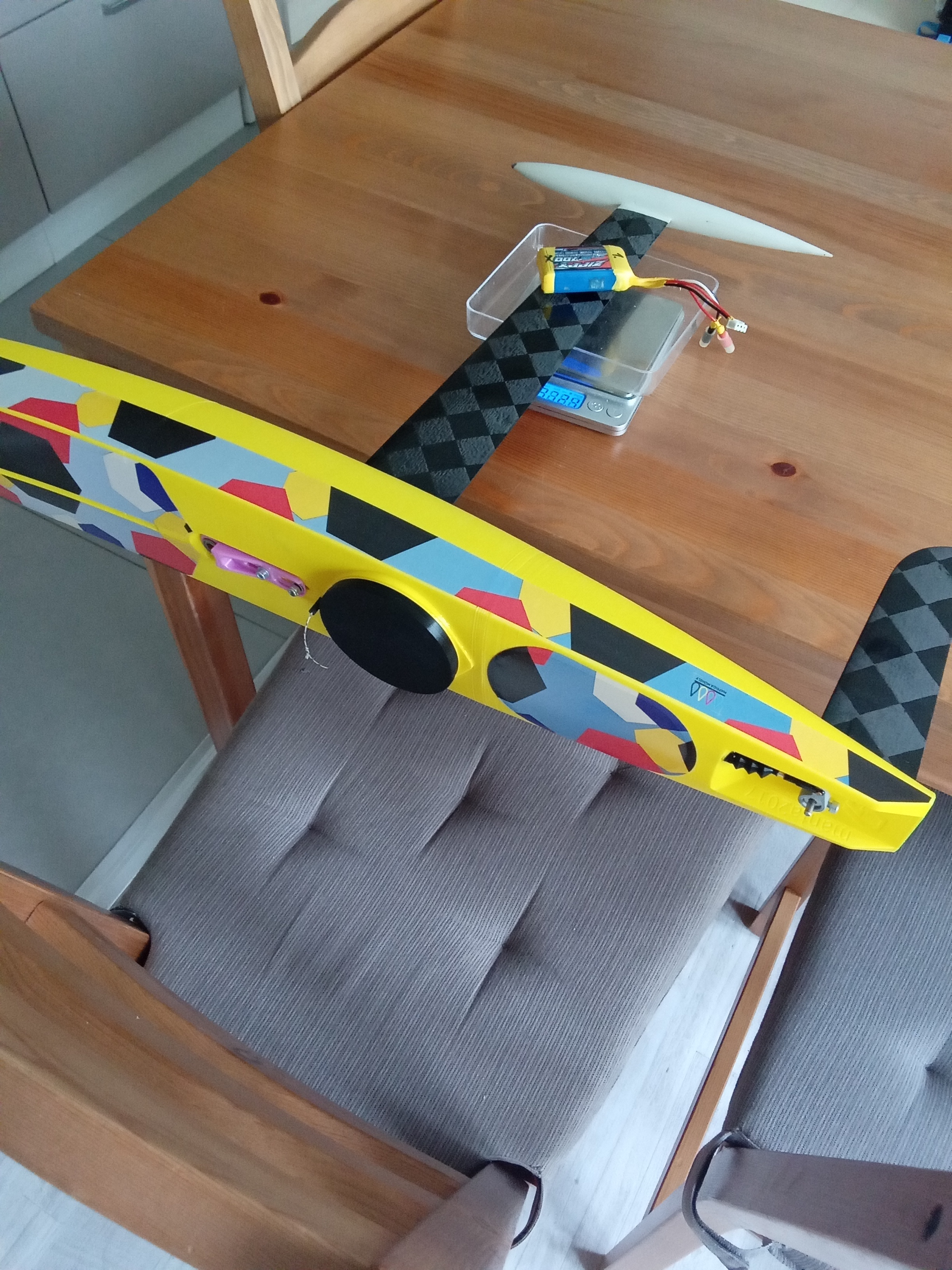

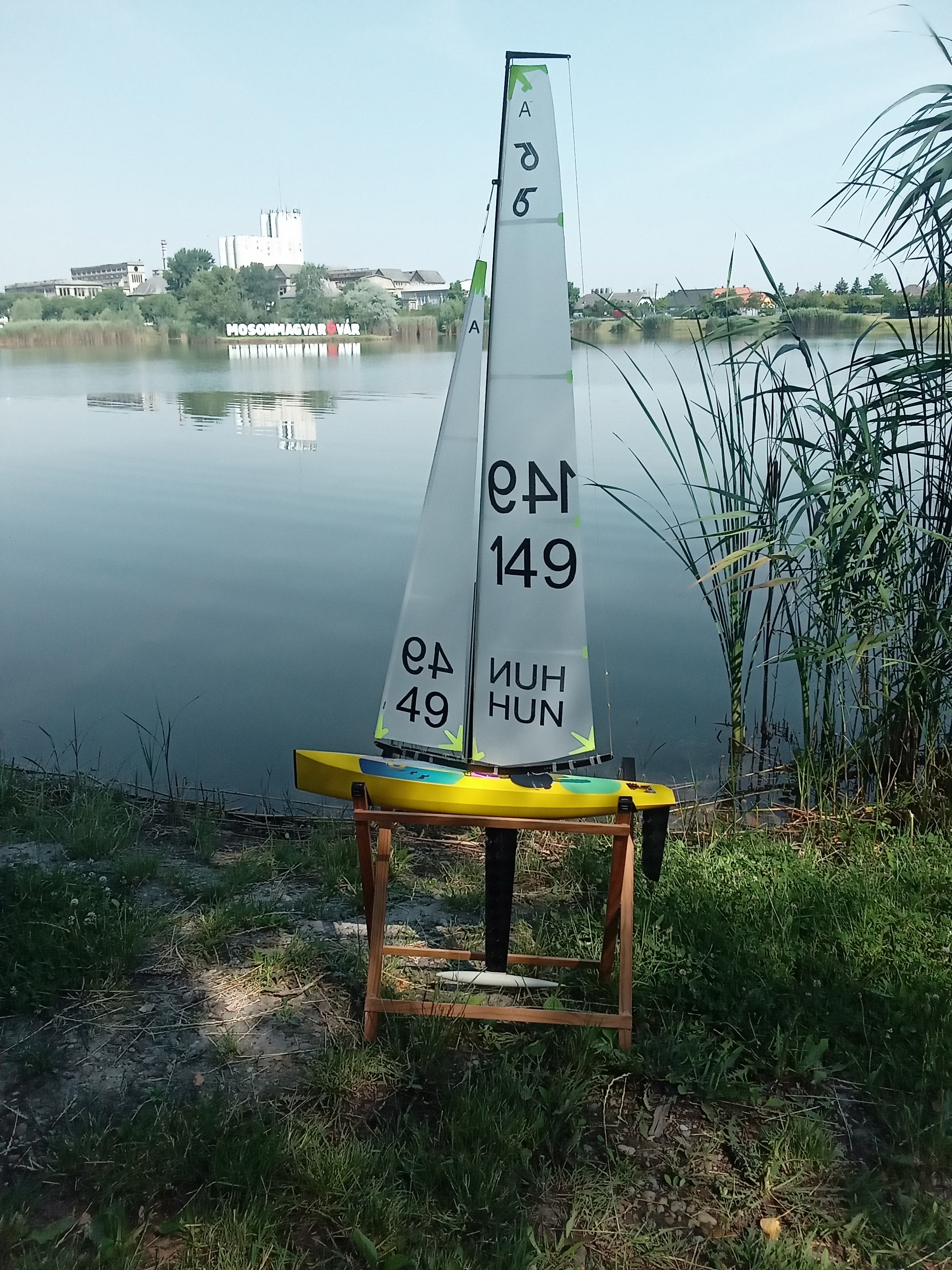

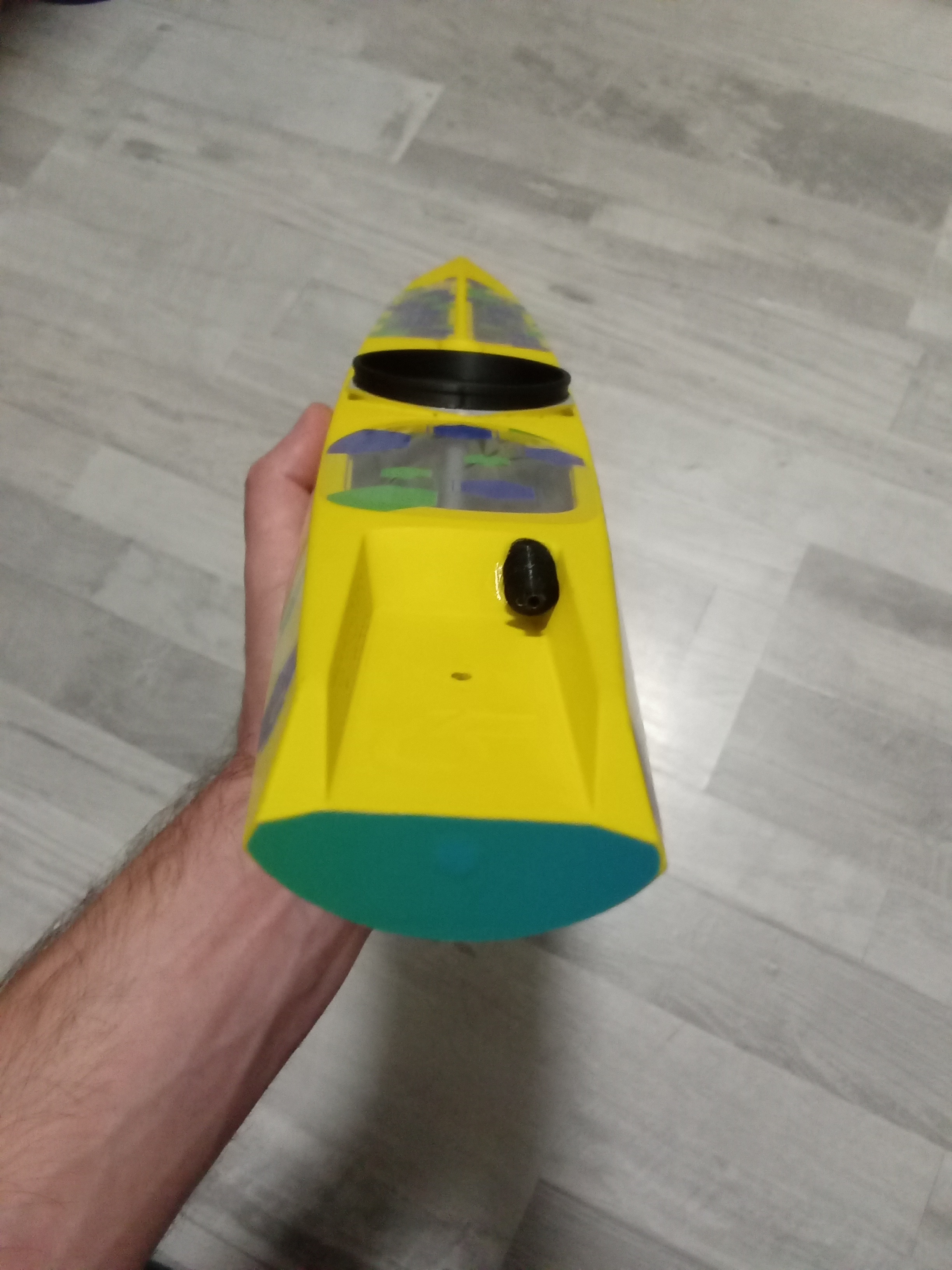

Trên hình ảnh bạn có thể thấy một phiên bản sớm, phiên bản cuối cùng giống nhau nhưng một số bộ phận đã được tích hợp để làm việc dễ dàng hơn, hoặc chỉ cần gắn các bộ phận ren nhiệt. (ở phiên bản cũ hơn, nhiều thứ hơn có thể nhìn thấy do màu sắc khác nhau)

Bạn có thể in, xây dựng và lái mô hình này trong một tuần với khoảng 1-2 giờ làm việc mỗi ngày, một số kỹ năng chế tạo RC là bắt buộc, nhưng nếu bạn hoàn toàn mới, tôi đoán sẽ cần nhiều thời gian hơn để tìm hiểu cái nào đi vào đâu.

Thiết bị RC:

Servo buồm:

HS5245MG (tối thiểu được đề xuất, nhưng có giá đỡ cho kích thước đó)

HS645MG (Kích thước tôi ưa thích với tỷ lệ giá-chất lượng tốt)

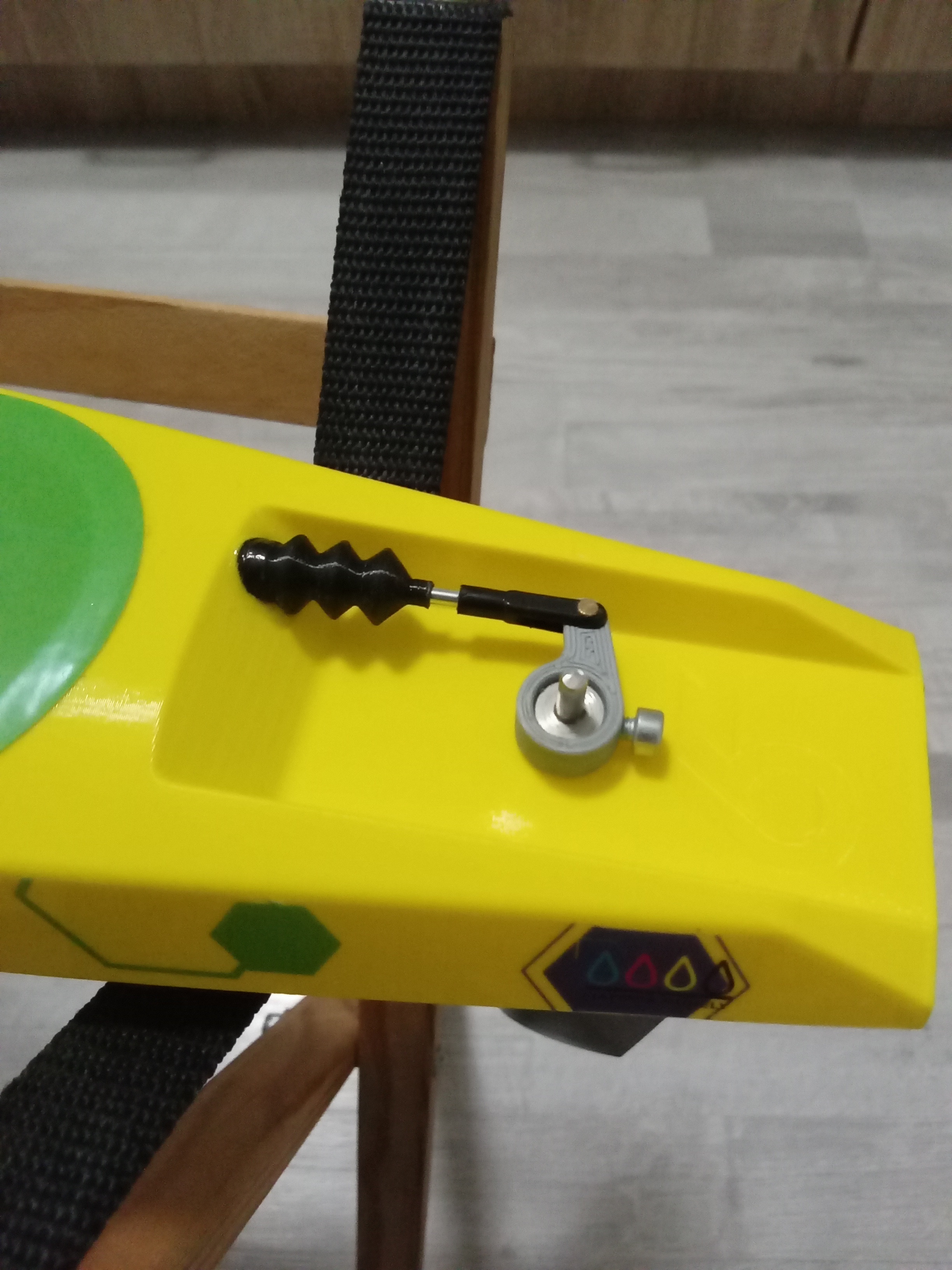

Servo bánh lái:

HS65HB hoặc MG (nhưng bất kỳ servo nào khác có kích thước tương tự cũng sẽ hoạt động).

Giấy phép giống như bản gốc, để biết thêm thông tin, vui lòng truy cập mô hình đó.

Lưu ý: Tôi đã bị dán phần giá đỡ servo bánh lái vào đáy của thân tàu, do đó, tôi đã thêm một số bộ phận gia cố sau đó để cải thiện diện tích bề mặt dán. Không hoàn hảo, nhưng làm được việc và gần như không nhìn thấy. Bạn sẽ cần in 4 cái.
