Snoot Chụp Ảnh Dưới Nước Có Bộ Chia Chùm Tia

Tổng quan

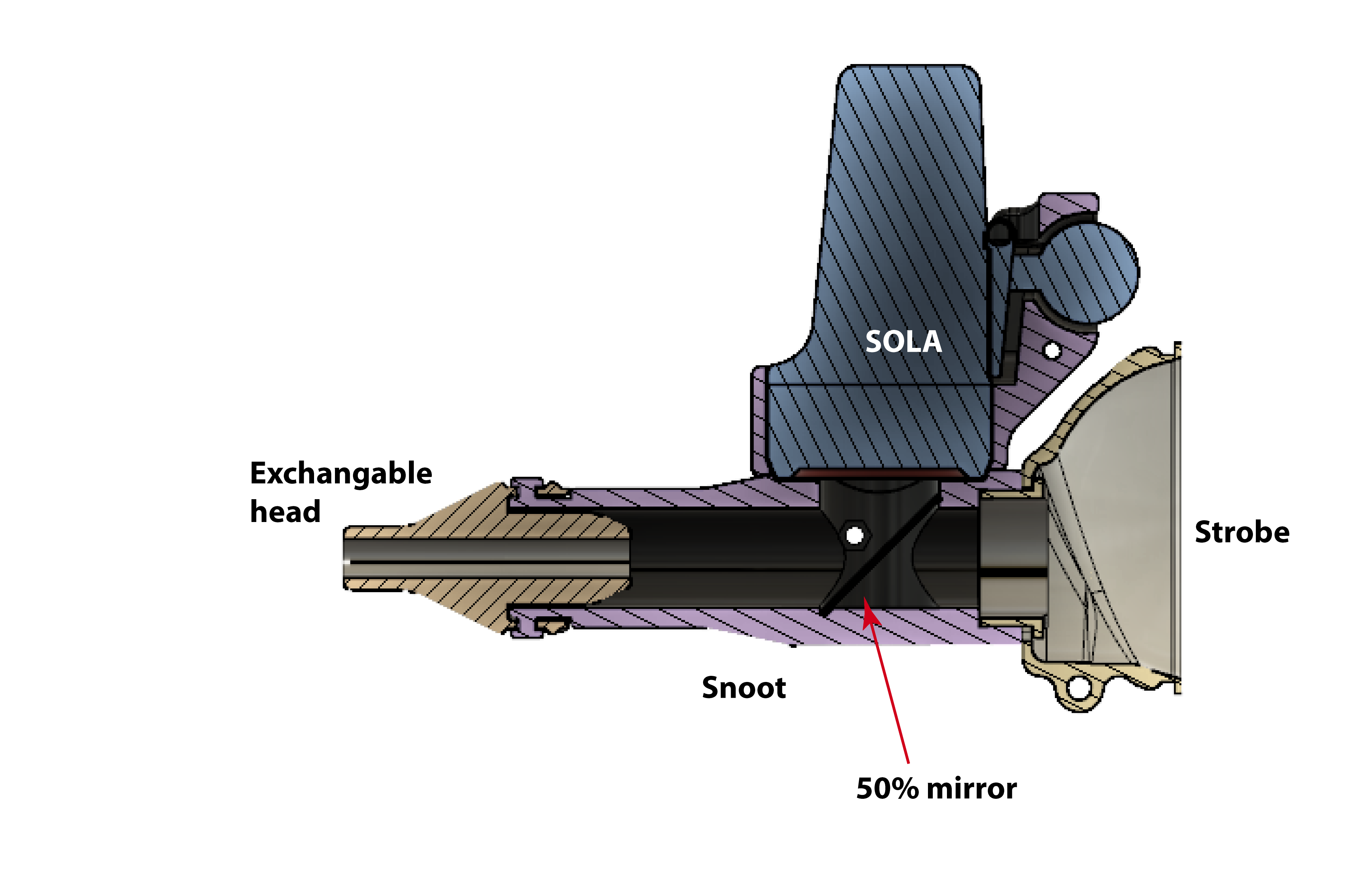

Đây là thiết kế của một snoot cho đèn chớp dưới nước. Snoot sử dụng bộ chia chùm tia để đặt chùm tia từ đèn pin và đèn chớp vào cùng một đường đi chính xác. Điều này có nghĩa là ánh sáng từ đèn pin cung cấp một sự mô phỏng chính xác về những gì ánh sáng đèn chớp sẽ chiếu tới.

Thiết kế giả định bộ chia chùm tia có kích thước 40x33mm. Các kích thước dựa trên bộ chia mà tôi đã lấy từ sản phẩm này (Khet Beamsplitter Expansion). Hồi đó nó có giá khoảng 5 đô la và hiện tại đắt hơn nhiều. Hướng dẫn này gợi ý rằng việc cắt một hình chữ nhật từ hộp CD cũ sẽ làm được việc đó nhưng tôi chưa thử.

Thiết kế khá dạng module:

Thân snoot Phần cơ bản của snoot (snoot_body.stl)

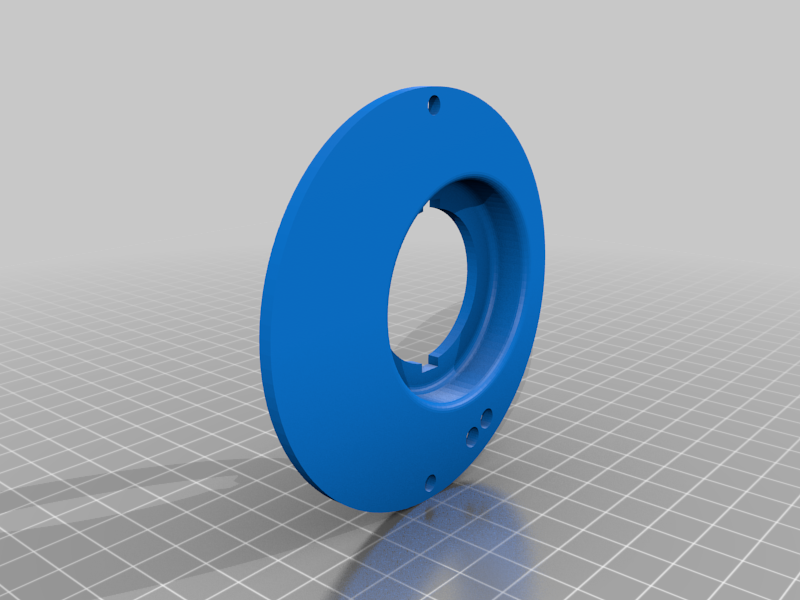

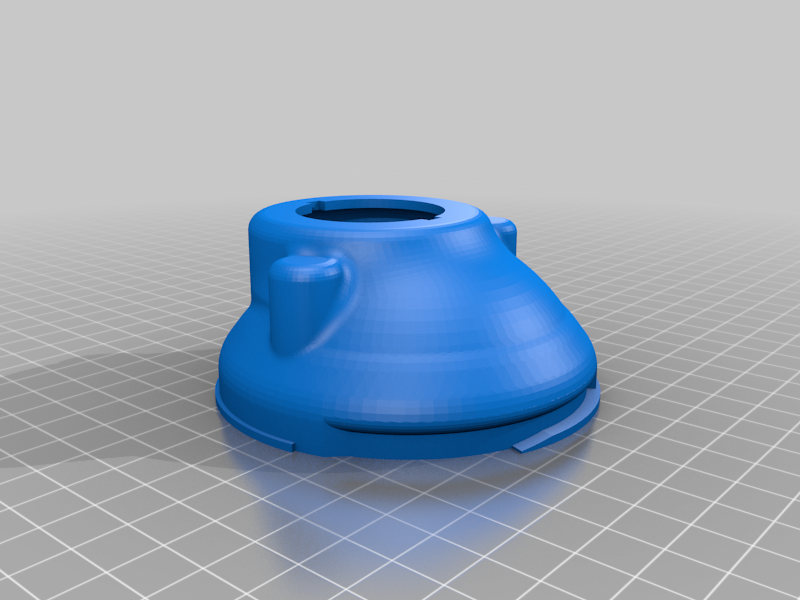

Giao diện đèn chớp Bao gồm giao diện cho Inon Z240 và Z330. Các loại khác có thể dễ dàng thiết kế (chỉ cần đảm bảo lỗ mở nằm ngay trên trung tâm ống đèn của đèn chớp). Cả hai giao diện đều kết nối với thân snoot bằng cơ chế xoay và khóa (interface_lock.stl) có thể cần dụng cụ để khóa (tool.stl)

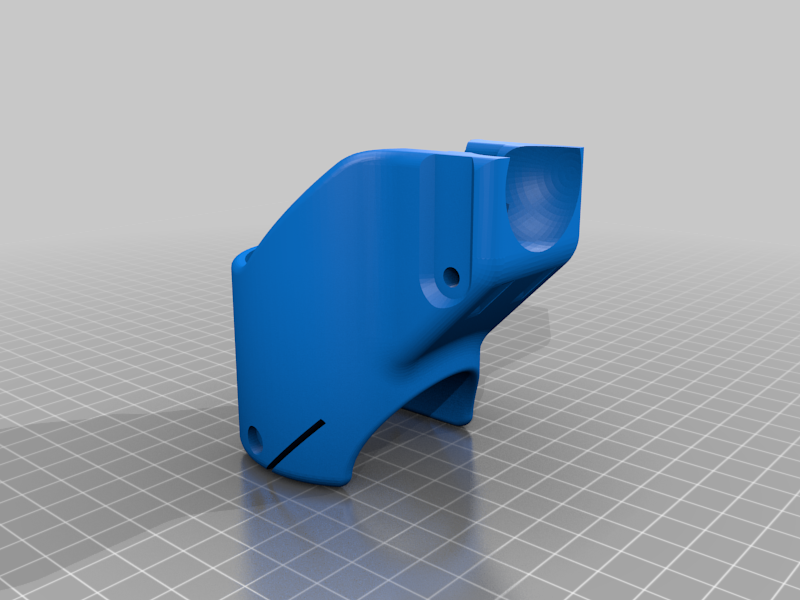

• Đèn pin Thiết kế hiện tại có giá đỡ cho SOLA 800/1200. Tuy nhiên, người dùng có thể thiết kế giá đỡ thay thế cho các đèn lấy nét khác (lại nữa, chỉ cần giữ nguyên giao diện cơ bản với thân snoot).

Giao diện snoot với đèn pin yêu cầu vít và bu lông M4 (bằng thép không gỉ chống nước hoặc tốt nhất là vít và bu lông nylon). Giá đỡ Sola có một miếng khóa để giữ đèn Sola bằng khớp nối bi 1 inch. Miếng khóa được giữ cố định bằng một cặp vít M4 khác, hoặc một vít dài (4cm).

Đầu snoot Bao gồm các bộ phận có thể thay thế cho phép thu hẹp chùm tia của snoot (5/10/15 mm). Các đầu được gắn bằng cơ chế xoay và khóa.

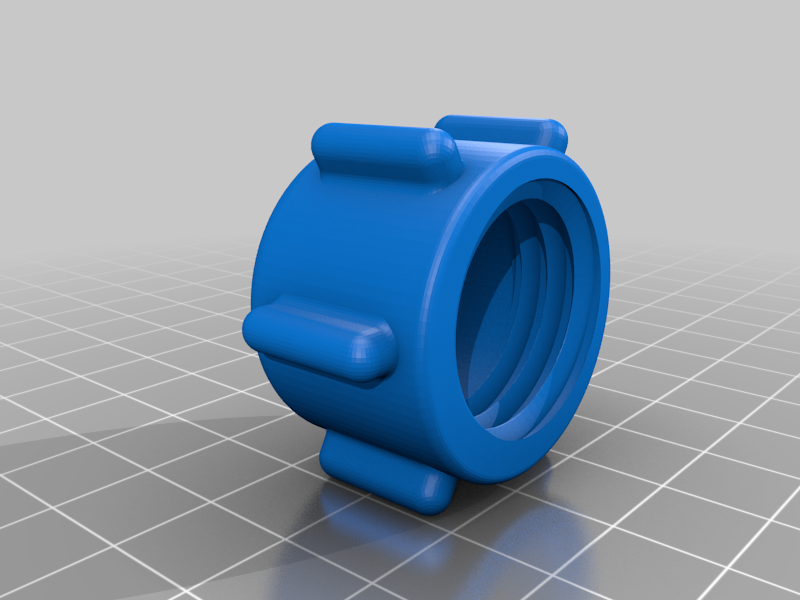

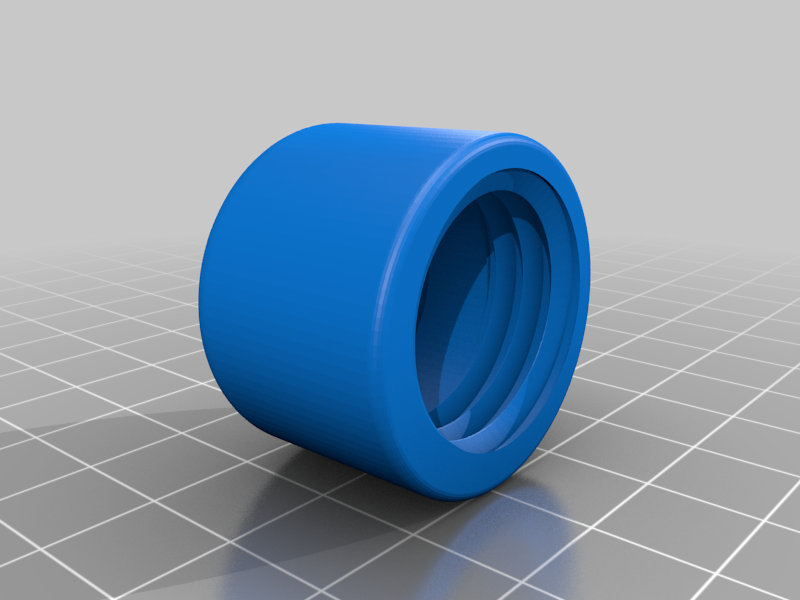

Đầu cáp quang Đầu cáp quang kết nối cáp quang với snoot. Cáp được giữ cố định bằng cơ chế vít. Có hai phiên bản nắp khóa khác nhau - một cái trơn và một cái có rãnh dễ thao tác hơn.

Cáp quang Tôi sử dụng cáp quang lõi đặc 8mm (có thể mua ở đây, ví dụ ở đây). Đường kính ngoài của cáp quang là 10mm. Bạn có thể sử dụng các đường kính khác nhưng có thể cần thiết kế lại vòng giữ.

• Đầu cáp quang Đây là tùy chọn. Đầu cáp quang dễ cầm và định hướng hơn, đồng thời có cơ chế "lấy nét" giúp thu hẹp chùm tia. Việc gắn cáp cũng bằng cơ chế khóa vít giống vậy.
