Chèn Rack 10" Cho Kệ Ikea Kalax

Tao thiết kế cái insert đơn giản này để biến một ô của kệ Ikea Kalax thành một cái rack 10".

Tao đã in nó bằng nhựa ASA với 4 lớp tường và 50% độ đặc.

Bạn sẽ cần ốc cấy nhiệt M5 và một vài con ốc M5 để gắn các thanh ray vào insert. Mỗi insert đều có mặt trên và mặt dưới. Nếu cần, chúng cũng có lỗ để có thể bắt vít vào chính kệ cho chắc chắn hơn.

Đối với các thanh ray, tao đã dùng hai cái HMF 66808-02 Rackrails loại 10u, sau đó cắt bớt còn 7u.

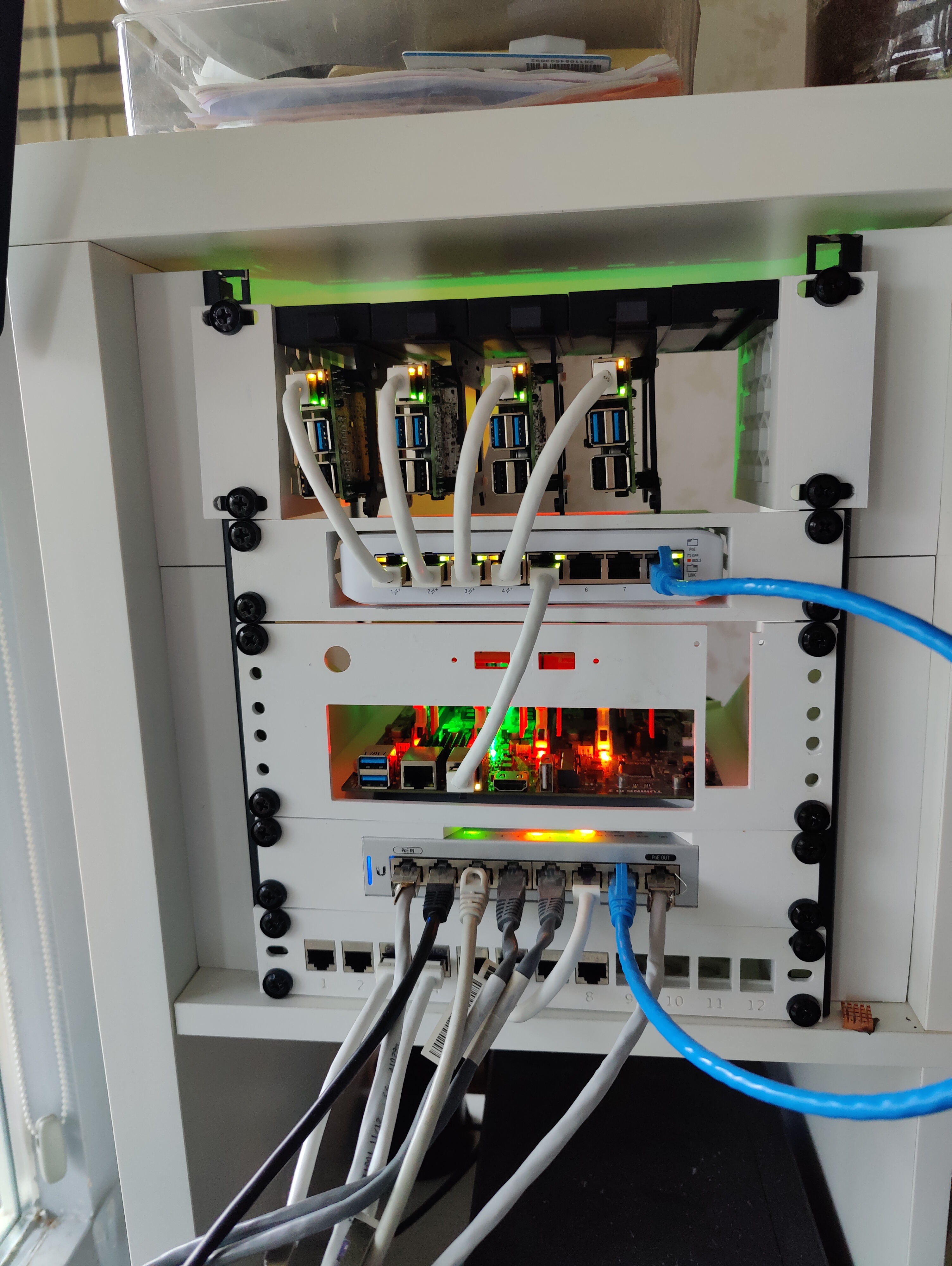

Các mẫu khác được dùng trong bản dựng này (từ trên xuống dưới):

• 2U Modular Raspberry Pi Rack
• Unifi switch Lite 8 port 10" rack mount
• Mini ITX case for 10" rack
• Unifi US-8 10" Rack mount
• 10" rack patch panel
