Coupler Oldham cho máy in 3D Ender3 V2 cải thiện chất lượng in

Sau khi thấy những cái này trên mạng và một vài cái cho các máy in mẫu khác, tôi đã quyết định làm một cái. Nó có 3 phần, một phần trên và một phần dưới và phần giữa.

Tôi đã thấy một cái khác ở đây sử dụng khe rãnh chéo giống như những cái thương mại, nhưng tôi không thể làm cho nó vừa vặn đúng với các khoảng cách, vì vậy tôi đã làm cái này với các rãnh hình tam giác, cái này sẽ ngăn chặn quá nhiều độ lùi và sẽ dễ chịu hơn một chút nếu bạn không có độ chính xác chặt chẽ nhất trên máy in của mình.

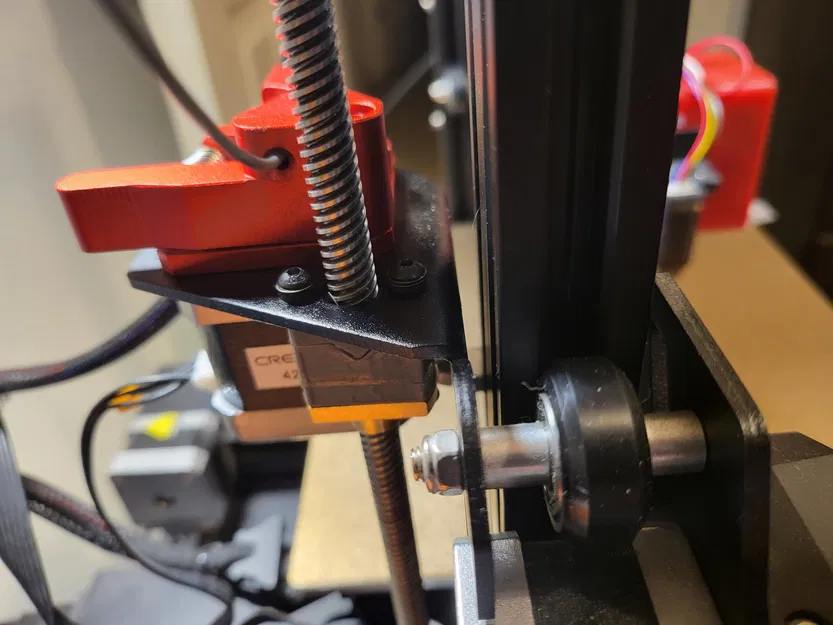

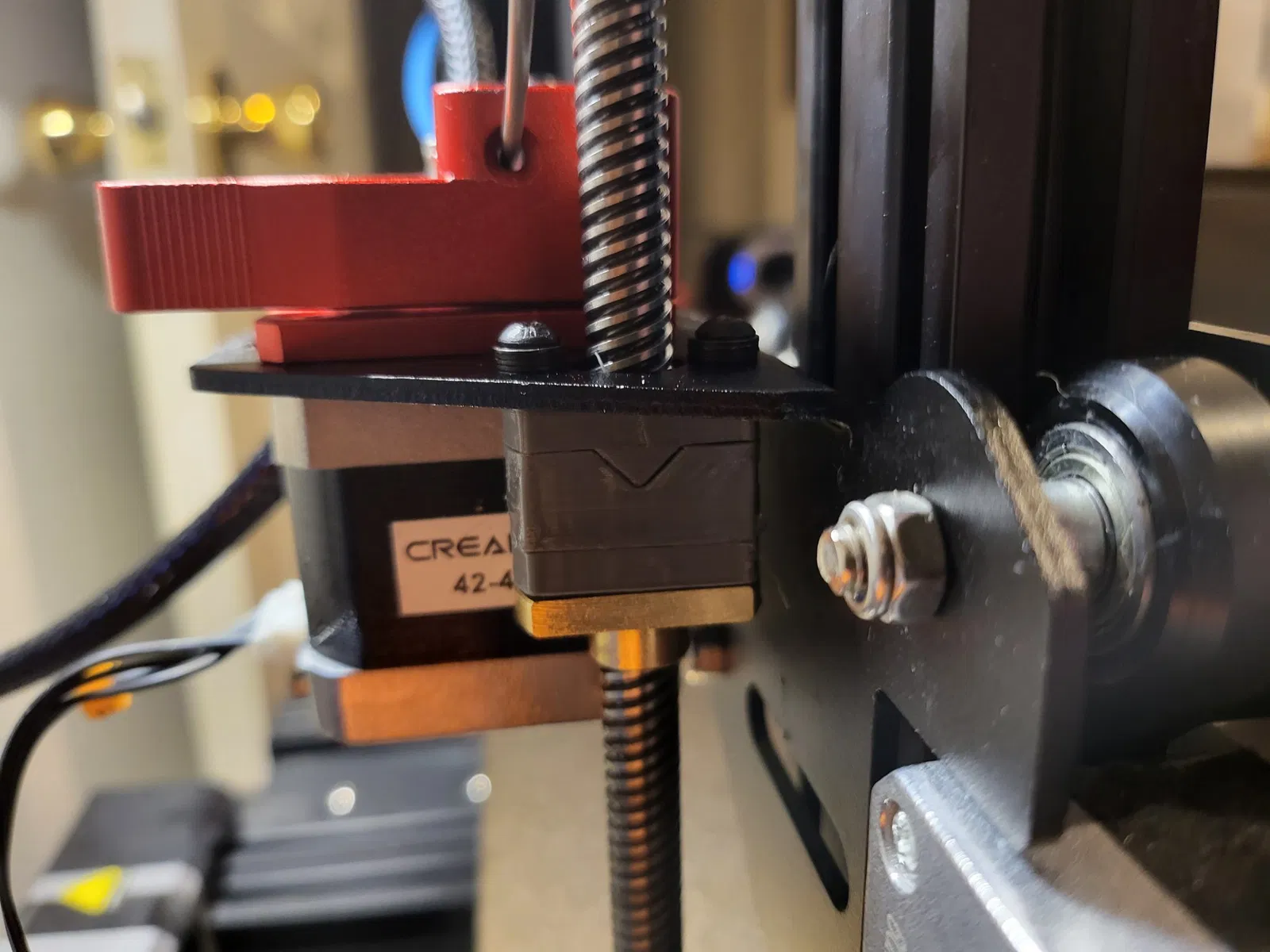

Phần dưới là phần có một chỗ lõm để nó ngồi phẳng trên đai ốc vít dẫn của bạn.

Bạn sẽ cần 4 vít 6mm 3m và tôi cũng khuyên bạn nên dùng 4 vòng đệm.

Nếu bạn không có vít 6mm, bạn có thể sử dụng vít 8mm mịn cho phần dưới, nhưng phần trên sẽ cần một số vòng đệm bổ sung để hoạt động như các tấm lót giữ cho các vít không can thiệp vào phần giữa của khớp nối.

Hãy chắc chắn rằng các phần được siết chặt vào đai ốc và khung máy.

Tôi đã in cái của mình bằng nhựa PLA+ màu xám Sunlu và bôi trơn nó bằng Super Lube.
